#5. Установка центрального замка с выкидным ключом
Привет всем.
Начну с того, что я задолбался лазить открывать пассажирскую дверь, тянувшись через весь салон, да ещё и через подлокотник. Да и вобще, не дело это, бегать вокруг машины, то открыть, то закрыть.
Купил я в магазине блок центральных замков с выкидным ключом с кнопками, и активаторы с 2проводами.

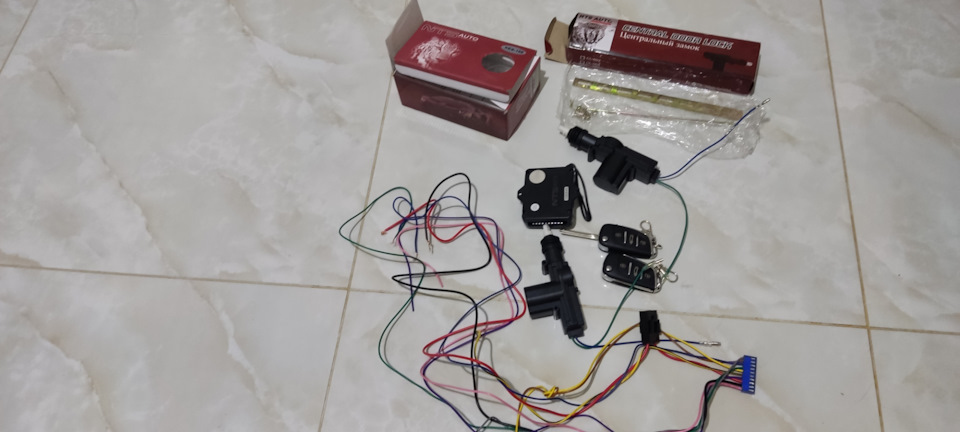

Комплект
Блок 1300р, активаторы 2по270р, с усилием более 7.5 кг.
Снял обшивки, отсоединил от замка тяги с ручек, открутил с торца направляющую защёлку, и замок выпал в руки.
Сначала всё промыл очистителем карб, затем смазал силиконовой смазкой весь механизм.
На замке рядом с тягой на кнопку-солдатик есть отверстие, в него я просунул спицу с комплекта цз, и загнул, чтоб не выпадывала, активатор предварительно одет был на спицу.
С новой тягой -спицей собираем замок на место.
Сверху видно согнутую спицу
Размечаем место под активатор, предварительно отрегулировав запас хода. Прикручиваем саморезами.
Прикрутил
По подключению:

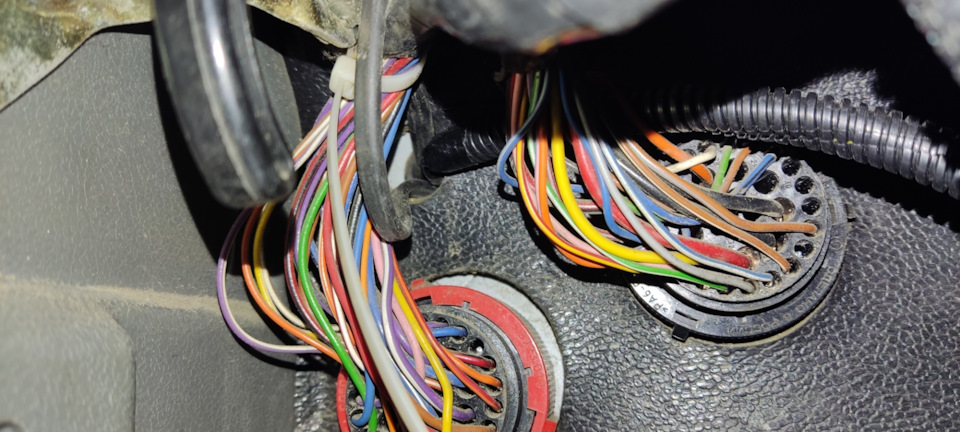

Проложил в гофру дверей провода, подключил активаторы, и вывел их в ноги водителя.

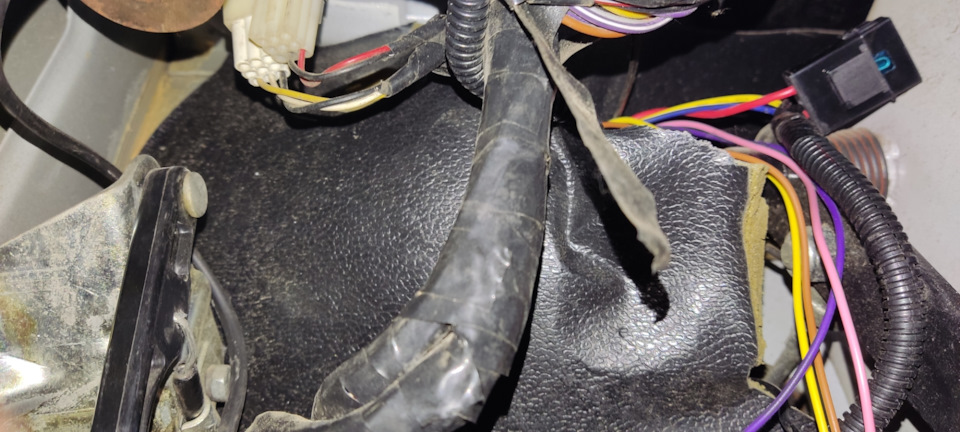

Через отверстие, где проходит тросик капота прокинул в моторный отсек плюсовой провод в гофрочке до аккума.
Отверстие тросика капота

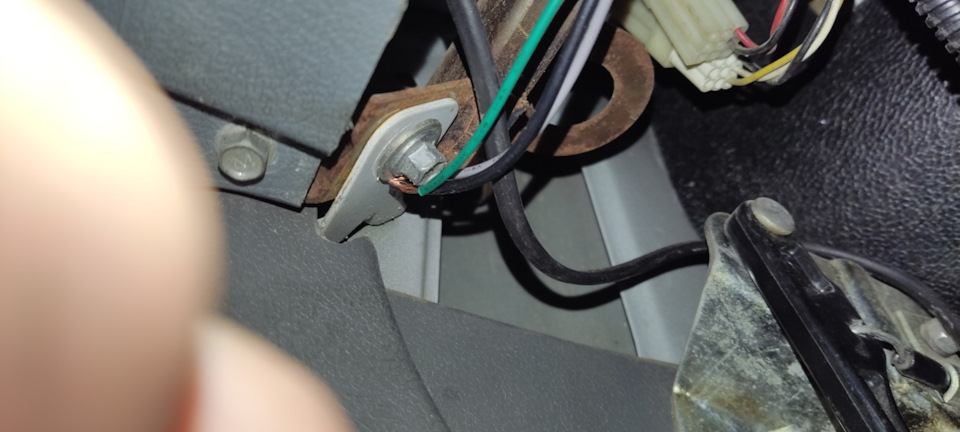

Минус взял под креплением панели.
Минус

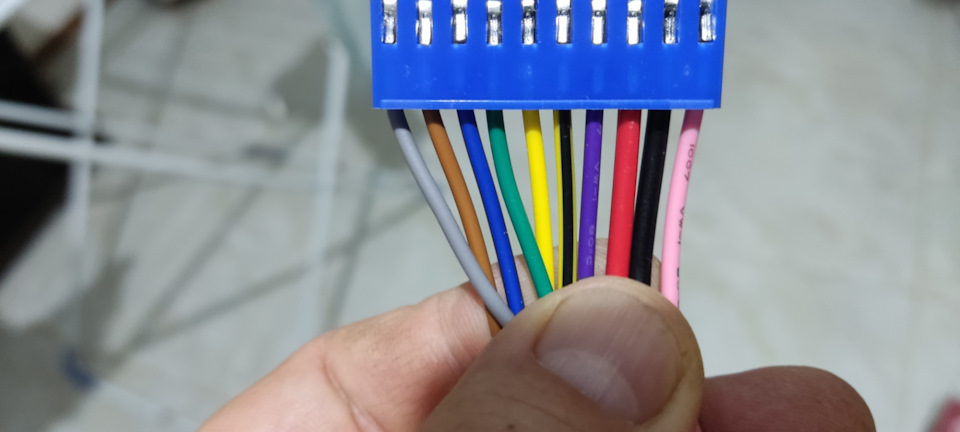

Далее, в самом блоке цз с колодки выходят 10проводов.

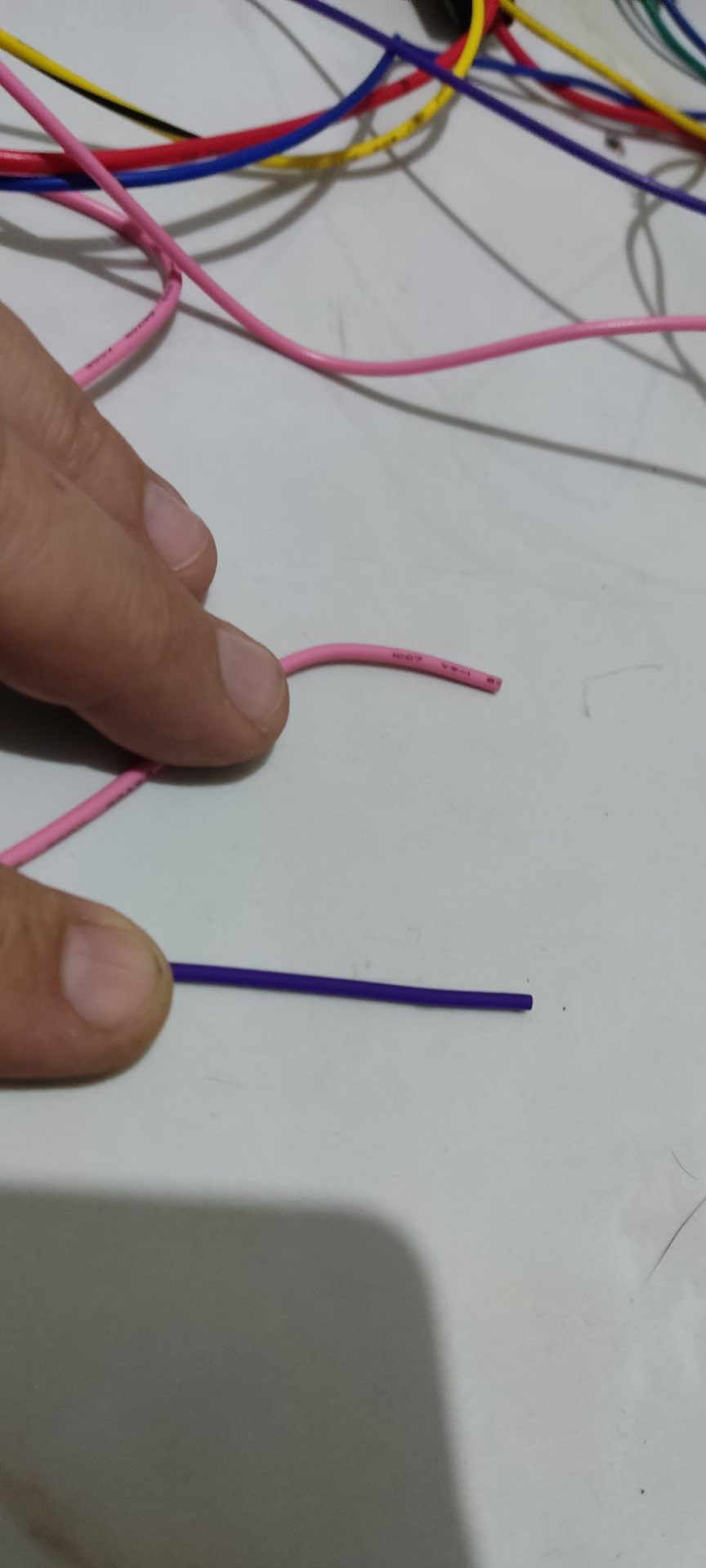

Красный, синий, жёлтый с чёрной полосой провода скручиваем вместе, это будет на питание +

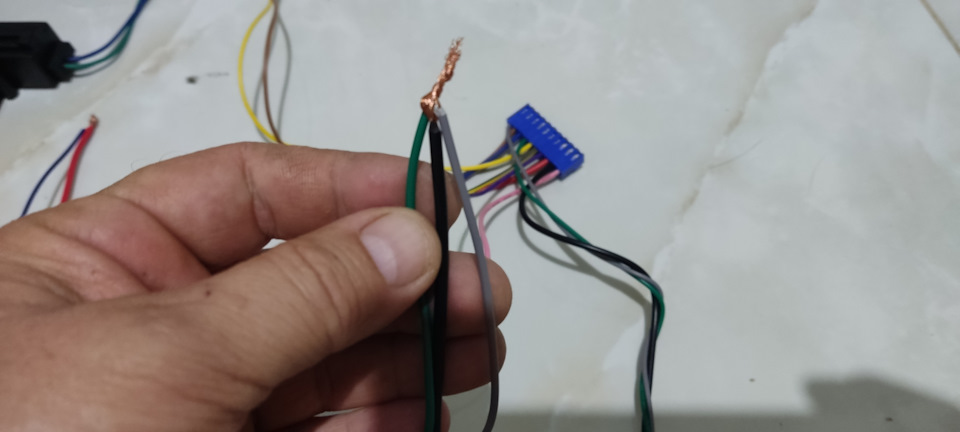

Серый, чёрный, зелёный скручиваем на питание (масса — ) .
Масса
Я их прикрутил под креплением панели
Жёлтый и коричневый идут на активаторы.
На активаторы
Розовый на доп канал. Я хочу установить ещё активатор на открывание капота.
Синий на моргание поворотников. Пока не подключил, не врубаюсь, к чему и как пока.
Сам блок запихал под панель, и закрепил стяжками.
Ну вроде и всё.
Теперь, наконец то в газели есть такая опция, как цз с пультом и выкидным ключом.
Вроде пустяк, но в этой машине прям радует удобство.
Следующие посты про установку эсп, шумку дверей, новые обшивки, итд
Спасибо за внимание, всем удачи, масти
