Как снять разъем с эбу

ЭБУ М74 и всё что с ним связано(Прошивка, Е-газ, иммо, адаптация, обучение)
Можно сказать пособие по этому блоку.

Впервые данные ЭБУ появились в ноябре 2010 года на автомобилях семейства «Калина», оснащенных электронным дросселем и электронным приводом дроссельной заслонки.

Данный тип ЭБУ устанавливается на автомобили ОАО АвтоВАЗ с 2011 модельного года. Как правило ЭБУ устанавливается в салоне автомобиля, внизу центральной консоли для автомобилей ПП и под «бардачком» для автомобилей «классической» компоновки.

Принципиально ЭБУ построен на базе процессора Infineon SAK-XC2765X.

ЭТАП 1. Далее расскажу как прошить данный блок подручными методами на примере Ваз 2115 I414DE06 11183-1411020-02 M74, серийная версия, LADA SAMARA 1.6L 8V

Нам потребуется:
1. К-лайн Адаптер

2. АКБ, или Блок питания 12V

3. Программа winflashecu v1.14
(PS Сможет зашить ЛЮБОЙ М74(кроме м74к, и CAN соответственно)

4. Прошивка, которую мы хотим зашить в блок. Скачать прошивки от Ледокола на М74.

5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ

6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.

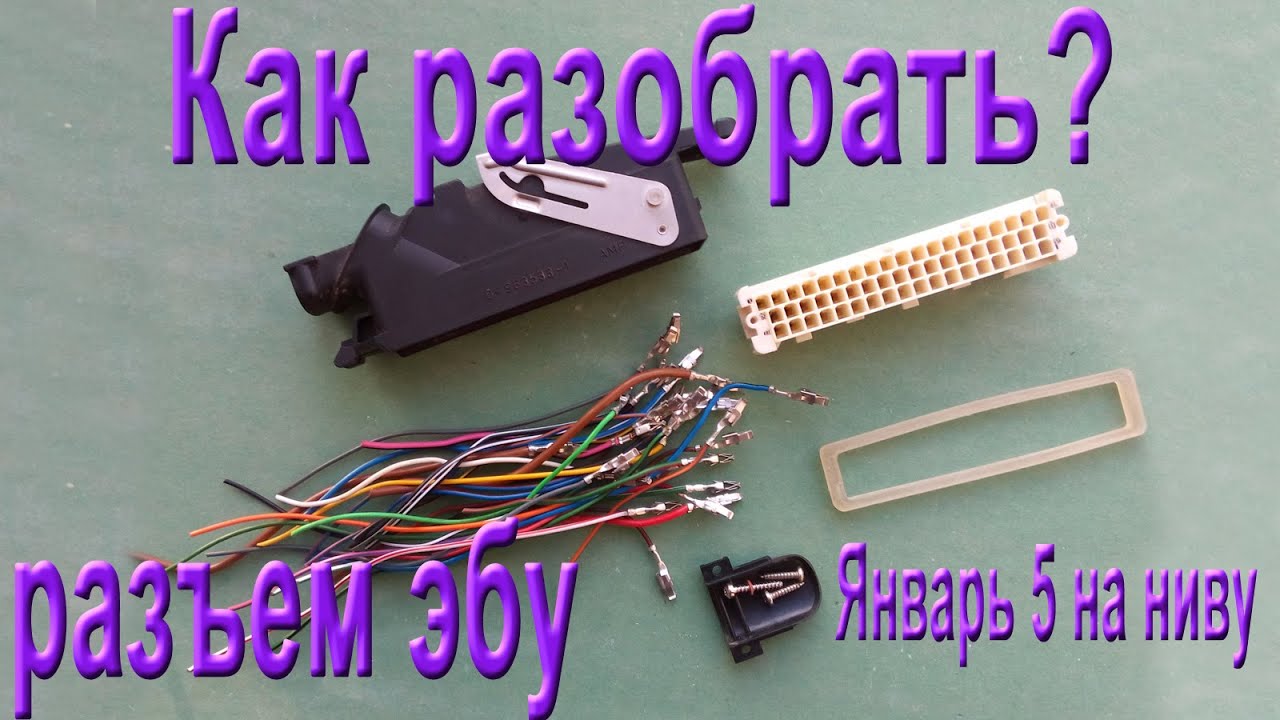

Как снять разъем с эбу?
Сверху на скошенной стороне находиться фиксатор (Тонкий шпендиль в середине)
Шпендель давите вниз и вращаете скобу (в скобах по бокам полукруглое пазы) Отожмите вниз фиксатор и поворачивайте в сторону фиксатора.

Схема подключения к ЭБУ

Потребуется 6 проводов «+», 1 провод «–», 1 провод «К-лайн», 2 переключателя (кнопки)
Разъем 1 (Большой)
J1 — отключаемое напряжение (К15) 12В — второй выключатель
B2 — разрешение программирования (12В) — первый выключатель
A4 -разрешение программирования (12В) — первый выключатель
Разъем 2 (Маленький)
G2;G3;G4 — Масса (достаточно подключить любой из этих контактов)
H1;H2 — неотключаемое напряжение (К30)
F2 — отключаемое напряжение (К15) 12В — второй выключатель
D2 — K-Line

Питание можно взять из разъема(на материнку) блока питания от компьютера:

Я прошиваю ромокабелем с питанием от USB:

Далее когда все подсоединили.
ЭТАП 2.

1. Включаем первый выключатель (разрешение программирования).

2. Запускаем программу WinFlashECU

Выбираем вкладку М74…далее выбираем номер порта на котором висит К-лайн адаптер.

Далее включаем второй переключатель (который на «отключаемом напряжении»).

В нижнем правом углу заместо надписи Нет связи должно появится Связь с ЭБУ и загорятся кнопки:

Далее делаем бекап прошивки и иммо. Нажимаем Чтение ЭБУ (2), и чтение ЕЕПРОМ (4) на всякий случай.
Далее выбираем Программирование ЭБУ (1), выбираем новую прошивку и льем.
Заливается мин 5-8.
Операция Успешно Завершена.
Закрываем прогу.
Отключаем питание.

Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

ЭТАП 3. Следующий этап пропустить тем кто оставляет ИММО. Переходим к ЭТАПУ 4.

Далее если надо удалить иммо

Есть несколько путей.
1. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
2. Залить Чистый ЕЕПРОМ
3. Залить прошу NO_IMMO
Жмем Запись ЕЕПРОМ (3)…выбираем наш файл(чистый, или редактированный)…

Ждем окончания операции
Операция Успешно Завершена.
Закрываем прогу.
Отключаем питание.

Отучили от ИММО.

Несем в авто.
Подсоединяем ЭБУ к колодке, идем прикручиваем клемму на АКБ,
Заводим и радуемся отсутствия ИММО и новой прошивке.
После отключения иммо знак(ключ) на табле приборов будет гореть несколько секунд при заводке автомобиля и затем тухнуть.

ЭТАП 4. После завершения программирования электронного блока управления, надо произвести адаптацию электронного дросселя и инициализация электронной заслонки.

ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.

Как правильно снять разъем с ЭБУ? Подробная информация

Здравствуйте! Меня зовут Андрей Смирнов, я опытный автомеханик и специалист по автомобилям. В данной статье я расскажу вам, как снять разъем с электронного блока управления (ЭБУ), чтобы выполнить необходимую работу на вашем автомобиле.

Подготовка к работе

Перед тем, как приступить к снятию разъема с эбу, необходимо выполнить ряд предварительных шагов:

• Отключите аккумулятор автомобиля, чтобы избежать возможности короткого замыкания;
• Убедитесь, что автомобиль находится в неподвижном состоянии и находится на сухой и ровной поверхности;
• Определите местонахождение электронного блока управления в вашем автомобиле (обычно он находится под капотом).

Снятие разъема с ЭБУ

Теперь, когда вы подготовили автомобиль, можно приступить к снятию разъема с эбу. Для этого следуйте инструкциям ниже:

1. Осмотрите разъем эбу и убедитесь, что он не поврежден и не имеет следов коррозии. Если разъем поврежден, необходимо предварительно произвести ремонт или замену;
2. Осмотрите соединительные клипсы на разъеме и аккуратно вытяните их вверх, чтобы освободить разъем;
3. Пользуясь указателями на разъеме, аккуратно вытяните его из электронного блока управления;
4. Проверьте разъем и контакты на наличие повреждений или коррозии. Если обнаружены, тщательно очистите их специальной щеткой или алюминиевой фольгой;
5. При необходимости, предварительно пометьте разъем и контакты, чтобы затем установить их в правильном порядке и избежать путаницы;
6. Снятый разъем можно свободно устанавливать на место либо приступать к производству необходимых работ.

Не забудьте установить разъем обратно в электронный блок управления после завершения всех работ. Убедитесь, что разъем правильно вставлен и зафиксирован в соединительных клипсах.

Заключение

Снятие разъема с электронного блока управления является важной процедурой при необходимости проведения работ на автомобиле. Однако, перед началом работы, следует убедиться, что вы обладаете достаточной экспертизой и опытом, чтобы выполнить эту задачу безопасно и эффективно. Если у вас есть сомнения, лучше обратиться к квалифицированному автомеханику.

Надеюсь, данная статья помогла вам получить необходимую информацию по снятию разъема с эбу. Удачи вам в выполнении работ на вашем автомобиле!

Как снять и установить электронный блок управления ваз 2114, 2113, 2115

При проведении работ по снятию ЭБУ ВАЗ 2114, 2113, 2115 не касайтесь выводов руками. Есть вероятность повреждения электроники электростатическим разрядом.

1. При помощи отвертки откручиваем 3 самореза крепления правой накладки консоли панели приборов и снимаем ее.
2. Освобождаем фиксатор колодки с проводами
3. Отсоединяем колодку от ЭБУ.
4. При помощи ключа на 10 откручиваем 4 гайки крепления ЭБУ к кронштейну.
5. Смещаем ЭБУ вперед и выводим ее из под консоли.
6. Снимаем ЭБУ с кронштейна.
7. Устанавливаем ЭБУ на место в обратном порядке.

Где находится ЭБУ и как заменить?

Эбу на Приоре находится под панелью приборов с правой стороны. Чтобы добраться до блока управления двигателем, необходимо снять пластиковую заглушку тоннеля пола у ног переднего пассажира. Именно за ней располагается контроллер, что видно хорошо на приведенном ниже фото.

Для того, чтобы заменить (снять) мозги на Приоре, понадобится следующий инструмент:

• головка на 10 мм
• удлинитель
• трещотка или вороток

Снятие и установка ЭБУ на Приоре

Когда заглушка снята, необходимо найти две гайки крепления ЭБУ снизу к металлической планке. Хорошо видно это на фото ниже.

Необходимо откручивать именно гайки крепления пластиковой планки, на которой и располагается контроллер.

Когда обе гайки ослаблены, сдвигаем планку в сторону моторного отсека буквально на 1 см., после чего поднимаем ее немного вверх и отводим в сторону для снятия.

Теперь вытаскиваем блок управления двигателем Приоры на себя, чтобы можно было проводить дальнейшие действия.

Теперь разворачиваем блок таким образом, чтобы удобнее можно было отсоединить колодку с проводами питания. Далее необходимо вытащить при помощи отвертки или руками рамку фиксатора, как это показано на фото:

И теперь без особых проблем разъем контролера отсоединяется.

Установка нового блока управления происходит в порядке, обратном снятию. Желательно проводить подобную процедуру при отключенной аккумуляторной батарее. Если у вас возникла необходимость в замене ЭБУ на Приоре, то новый блок обойдется минимум от 6500 и до 10 000 рублей. Б/у контроллер, купленный с разборки, можно достать за 3000 рублей.
