Как переделать зарядное от сотового телефона на другое напряжение
Сейчас уже все производители сотовых телефонов договорились и все, что есть в магазинах, заряжается через USB-разъем. Это очень хорошо, потому что зарядные устройства стали универсальными. В принципе, зарядное устройство для сотового телефона таковым не является.
Это только импульсный источник постоянного тока напряжением 5V, а собственно зарядное устройство, то есть, схема следящая за зарядом аккумулятора, и обеспечивающая его заряд, находится в самом сотовом телефоне. Но, суть не в этом, а в том, что эти «зарядные устройства» сейчас продаются повсеместно и стоят уже так дешево, что вопрос с ремонтом отпадает как-то сам собой.
Например, в магазине «зарядка» стоит от 200 рублей, а на известном Алиекспресс есть предложения и от 60 рублей (с учетом доставки).
Принципиальная схема
Схема типовой китайской зарядки, срисованная с платы, показана на рис. 1. Может быть и вариант с перестановкой диодов VD1, VD3 и стабилитрона VD4 на отрицательную цепь — рис.2.
А у более «продвинутых» вариантов могут быть выпрямительные мосты на входе и выходе. Могут быть и отличия в номиналах деталей. Кстати, нумерация на схемах дана произвольно. Но сути дела это не меняет.
Рис. 1. Типовая схема китайского сетевого зарядного устройства для сотового телефона.
Несмотря на простоту, это все же неплохой импульсный блок питания, и даже стабилизированный, который вполне сгодится и для питания чего-то другого, кроме зарядного устройства сотового телефона.
Рис. 2. Схема сетевого зарядного устройства для сотового телефона с измененным положением диода и стабилитрона.
Схема сделана на основе высоковольтного блокинг-генератора, широта импульсов генерации которого регулируется при помощи оптопары, светодиод которой получает напряжение от вторичного выпрямителя. Оптопара понижает напряжение смещения на базе ключевого транзистора VТ1, которое задается резисторами R1 и R2.
Нагрузкой транзистора VТ1 служит первичная обмотка трансформатора Т1. Вторичной, понижающей, является обмотка 2, с которой снимается выходное напряжение. Еще есть обмотка 3, она служит и для создания положительной обратной связи для генерации, и как для источника отрицательного напряжения, который выполнен на диоде VD2 и конденсаторе С3.
Этот источник отрицательного напряжения нужен для снижения напряжения на базе транзистора VТ1, когда оптопара U1 открывается. Элементом стабилизации, определяющим выходное напряжение, является стабилитрон VD4.
Его напряжение стабилизации таково, что в сумме с прямым напряжением ИК-светодиода оптопары U1 дает именно те самые необходимые 5V, которые и требуются. Как только напряжение на С4 превышает 5V, стабилитрон VD4 открывается и через него проходит ток на светодиод оптопары.
И так, работа устройства вопросов не вызывает. Но что делать, если мне нужно не 5V, а, например, 9V или даже 12V? Вопрос такой возник вместе с желанием организовать сетевой блок питания для мультиметра. Как известно, популярные в радиолюбительских кругах, мультиметры питаются от «Кроны», — компактной батареи напряжением 9V.
И в «походнополевых» условиях это вполне удобно, но вот в домашних или лабораторных хотелось бы питания от электросети. По схеме, «зарядка» от сотового телефона в принципе подходит, в ней есть трансформатор, и вторичная цепь не контактирует с электросетью. Проблема только в напряжении питания, — «зарядка» выдает 5V, а мультиметру нужно 9V.
На самом деле, проблема с увеличением выходного напряжения решается очень просто. Нужно, всего лишь, заменить стабилитрон VD4. Чтобы получить напряжение, подходящее для питания мультиметра, нужно поставить стабилитрон на стандартное напряжение 7,5V или 8,2V. При этом, выходное напряжение будет, в первом случае, около 8,6V, а во втором около 9,ЗV, что, и то и другое, вполне годится для мультиметра. Стабилитрон, например, 1N4737 (это на 7,5V) или 1N4738 (это на 8,2V).
Впрочем, можно и другой маломощный стабилитрон на данное напряжение.
Испытания показали хорошую работу мультиметра при питании от такого источника питания. Кроме того, был попробован и старый карманный радиоприемник с питанием от «Кроны», -работал, только помехи от блока питания слегка мешали. Напряжением в 9V дело совсем не ограничивается.
Рис. 3. Узел регулировки напряжения для переделки китайского зарядного устройства.
Хотите 12V? — Не проблема! Ставим стабилитрон на 11V, например, 1N4741. Только нужно конденсатор С4 заменить более высоковольтным, хотя бы на 16V. Можно получить и еще большее напряжение. Если вообще удалить стабилитрон будет постоянное напряжение около 20V, но оно будет не стабилизированное.
Можно даже сделать регулируемый блок питания, если стабилитрон заменить регулируемым стабилитроном, таким как TL431 (рис. 3). Выходное напряжение можно регулировать, в этом случае, переменным резистором R4.
Как повысить напряжение блока питания с 5 до 12 Вольт
У каждого дома наверняка валяется не один блок питания (зарядка) от различных моделей сотовых телефонов. Все они имеют выходное напряжение 5 В. Естественно, применить такой источник в хозяйстве можно, то порой столько целей нет, сколько есть в наличии таких источников с одинаковым напряжением. А можно ли как-то изменить напряжение этого блока? Тогда было бы больше возможностей его использовать.
На самом деле сделать это довольно просто, так как все зарядки от телефонов плюс-минус имеют одинаковую схему.
Как изменить напряжение блока?
Выходное напряжение можно не только уменьшить, но у увеличь в пределах 3-15 В. И в крации сначала расскажу как. На плате каждого импульсного источника питания, преимущественно в центре, расположен трансформатор. Визуально он делит высоковольтную часть блока и низковольтную. Эти части гальванически развязаны, но имеют обратную связь через оптрон. На низковольтной части платы в цепи оптрона стоит стабилитрон, который как раз и отвечает за уровень выходного напряжения.
Если вам нужно понизить напряжение до 3 В, достаточно просто заменить стабилитрон и пользоваться, а вот если повысить, то тогда потребуется заменить выходной фильтрующий конденсатор на другой с более высоким напряжением.
Я думаю, концепция внесения изменений вам понятна. Перейдем к делу.
Детали
- Стабилитрон 12 В.
- Конденсатор 470 мкФ 25 В.
Повышаем напряжение импульсного источника своими руками
Вскрываем корпус. Находим стабилитрон. Он всегда расположен в низковольтной части блока.
Также рядом расположен фильтрующий конденсатор.
Предварительно можно включить блок в сеть и проверить, но конечно это лучше сделать заранее, пока крышка закрыта.
Выпаиваем стабилитрон и конденсатор.
Вместо них впаиваем новые. Самое главное не ошибиться с полярностью.
Как все будет готово, можно проверять.
Получились немного завышенные значения. Можно попробовать подобрать стабилитрон на более низкое напряжение, но для этого блока и так сойдет. Так как там, где он будет использоваться, превышение на 1-2 Вольта совсем не критично.
Доработка зарядного устройства сотового телефона
Автор предлагает варианты переделки зарядного устройства для сотового телефона в стабилизированный блок питания с регулируемым выходным напряжением или в источник стабильного тока, например, для зарядки аккумуляторов.
Одни из самых многочисленных электронных приборов, которые широко используются в быту, — несомненно, зарядные устройства (ЗУ) для сотовых телефонов. Некоторые из них можно доработать, улучшив параметры или расширив функциональные возможности. Например, превратить ЗУ в стабилизированный блок питания (БП) с регулируемым выходным напряжением или ЗУ со стабильным выходным током.
Это позволит питать от сети различную радиоаппаратуру или заряжать Li-Ion, Ni-Cd, Ni-MH аккумуляторы и батареи.
Значительная часть ЗУ для сотовых телефонов собрана на основе однотранзисторного ав-тогенераторного преобразователя напряжения. Один из вариантов схемы такого ЗУ на примере модели ACH-4E приведён на рис. 1. Там же показано, как превратить его в БП с регулируемым выходным напряжением. Обозначения штатных элементов приведены в соответствии с маркировкой на печатной плате.
Рис. 1. Один из вариантов схемы ЗУ на примере модели ACH-4E
Вновь введённые элементы и доработки выделены цветом.
В простых ЗУ, к которым относится дорабатываемое, зачастую применён однополупериодный выпрямитель сетевого напряжения, хотя на плате, в большинстве случаев, есть место для размещения диодного моста. Поэтому на первом этапе доработки установлены недостающие диоды, а резистор R1 с платы удалён (он установлен на месте диода D4) и припаян непосредственно к одному из штырей вилки XP1. Следует отметить, что встречаются ЗУ, в которых отсутствует и сглаживающий конденсатор С1. Если это так, необходимо установить конденсатор ёмкостью 2,2. 4,7 мкФ на номинальное напряжение не менее 400 В. Затем конденсатор С5 заменяют другим с большей ёмкостью. В таком варианте доработки ЗУ показаны на рис. 2.
Рис. 2. Доработанное ЗУ
В оригинальном ЗУ в выходном выпрямителе применён диод 1N4937, который заменён диодом Шотки 1N5818, что позволило увеличить выходное напряжение. После такой доработки сняты зависимости выходного напряжения от тока нагрузки, которые показаны синим цветом на рис. 3. Амплитуда пульсаций выходного напряжения с ростом тока нагрузки увеличивается с 50 до 300 мВ. При токе нагрузки более 300 мА появляются пульсации частотой 100 Гц.
Рис. 3. Зависимости выходного напряжения от тока нагрузки
Зависимости показывают, что стабильность выходного напряжения в ЗУ невысока. Обусловлено это тем, что его стабилизация осуществляется косвенно контролем напряжения на обмотке II, а именно, за счёт выпрямления импульсов на обмотке II и подачи закрывающего напряжения через стабилитрон ZD (напряжение стабилизации 5,6. 6,2 В) на базу транзистора Q1.
Для повышения стабильности выходного напряжения и возможности его регулировки на втором этапе доработки введена микросхема DA1 (параллельный стабилизатор напряжения). Управление преобразователем и обеспечение гальванической развязки реализованы с помощью транзисторной оптопары U1. Для подавления импульсных помех с частотой автогенератора дополнительно установлен фильтр L1C6C8. Резистор R9 удалён.
Выходное напряжение устанавливают переменным резистором R12. Когда напряжение на управляющем входе микросхемы DA1 (вывод1) превысит 2,5 В, ток через микросхему и, соответственно, через излучающий диод оптопары U1 резко возрастёт. Фототранзистор оптопары откроется, и на затвор базы транзистора Q1 поступит закрывающее напряжение с конденсатора С4. Это приведёт к тому, что скважность импульсов автогенератора уменьшится (или произойдёт срыв генерации). Выходное напряжение перестанет расти и начнёт плавно уменьшаться вследствие разрядки конденсаторов С5 и С8.
Когда напряжение на управляющем входе микросхемы станет менее 2,5 В ток через неё уменьшится и фототранзистор закроется. Скважность импульсов автогенератора возрастёт (или он начнёт работу), и выходное напряжение станет расти. Интервал выходного напряжения, который можно установить резистором R12, — 3,3. 6 В. Напряжения менее 3,3 В с учётом падения на излучающем диоде оптопары оказывается недостаточно для нормальной работы микросхемы. Зависимости выходного напряжения (для разных значений) от тока нагрузки доработанного устройства показаны красным цветом на рис. 3. Амплитуда пульсаций выходного напряжения — 20. 40 мВ.
Элементы (кроме переменного резистора) второго этапа доработки размещены на односторонней печатной плате из фольгированного стеклотекстолита толщиной 0,5. 1 мм, её чертёж показан на рис. 4. Монтаж — со стороны печатных проводников. Можно при-менить постоянные резисторы МЛТ, С2-23, Р1-4, конденсаторы С6, С7 — керамические, С5 — оксидный импортный, он снят с материнской платы персонального компьютера, С8 — оксидный низкопрофильный импортный. Поскольку выходное напряжение приходится устанавливать нечасто, применён не переменный резистор, а подстроечный PVC6A (POC6AP). Это позволило установить его на задней стенке корпуса ЗУ. Дроссель L1 намотан в один слой проводом ПЭВ-2 0,4 на цилиндрическом ферритовом магнитопроводе диаметром 5 мм и длиной 20 мм (от дросселя ИИП компьютера). Можно применить оптопары серии РС817 и аналогичные. Плату с деталями (рис. 5) вставляют в свободное место ЗУ (частично над конденсатором С1), соединения проводят отрезками изолированного провода. Для подстроечного резистора в задней стенке ЗУ делают отверстие соответствующих размеров, в которое его вклеивают. После проверки устройства резистор R12 снабжают шкалой (рис. 6).
Рис. 4. Печатная плата и элеменеты на ней
Рис. 5. Плата с деталями
Рис. 6. Шкала на ЗУ
Второй вариант доработки ЗУ — введение в него стабилизатора(или ограничителя) тока. Это позволит заряжать Li-Ion или Ni-Cd, Ni-MH аккумуляторы и батареи, содержащие до четырёх аккумуляторов. Схема такой доработки показана на рис. 7. С помощью переключателя можно выбрать режимы работы: блок питания или один из двух режимов "ЗУ" с ограничением тока. Конденсатор 220 мкФ (С5) заменён конденсатором ёмкостью 470 мкФ, но на большее напряжение, поскольку в режимах "ЗУ" без нагрузки выходное напряжение может увеличиться до 6. 8 В.
Рис. 7. Схема второго варианта доработки ЗУ
В режиме "БП" устройство работает в штатном режиме. При переходе в один из режимов "ЗУ" выходной ток протекает через резистор R10 (или R11). Когда напряжение на нём достигнет 1 В, часть тока начнёт ответвляться в излучающий диод оптопары U1, что приведёт к открыванию фототранзистора. Это приведёт к уменьшению выходного напряжения и стабилизации (ограничению) выходного тока Iвых. Его значение можно определить по приближённым формулам: Iвых = 1 /R10 или Iвых = 1/R11. Подборкой этих резисторов устанавливают желаемое значение тока. Полевой транзистор VT1 ограничивает ток через излучающий диод оптопары и тем самым защищает его от выхода из строя.
Большинство деталей размещают на односторонней печатной плате (рис. 8 и рис. 9) из фольгированного стеклотекстолита толщиной 0,5. 1 мм. Полевой транзистор должен быть с начальным током стока не менее 25 мА. Переключатель — любой малогабаритный движковый на одно или два направления и три положения, например SK23D29G, его размещают на задней стенке ЗУ и снабжают шкалой. Если применить переключатель на большее число положений, можно увеличить число номинальных значений тока и расширить тем самым номенклатуру заряжаемых аккумуляторов.
Рис. 8. Печатн ая плата и элеменеты на ней
Рис. 9. Плата с деталями
Поскольку зарядка осуществляется стабильным током, её следует проводить определённое время, которое зависит от типа и ёмкости заряжаемого аккумулятора или батареи.
Автор: И. Ннчаев, г. Москва
Мнения читателей
- Alius / 22.07.2019 — 07:06
1.Возможно ли поднять выходное напряжение до 12-15вольт простой доработкой(установкой стабилитрона на 12-15В, или TL431. )?2.Стабилитрон удалять надо из схемы(рис.1, рис.7) при описанной доработке. ?(на схеме просто это не ясно. )3. Благодарю, за ответ заранее; и автора!
очень полезная информация.дано подробное описание проводимой доработки,понятное любому "чайнику".Спасибо.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Блок питания из зарядного устройства для сотового телефона. Как переделать зарядное от сотового телефона на другое напряжение
Благо у телефона есть, уже ставший стандартом, разъем микроЮСБ. Ну у моего, по крайней мере, есть. Да, и за нокию не пинать, телефон у меня для связи. Для развлечений планшет. (типа выебнулся). Так вот через этот разъем телефон отлично заряжается, если есть зарядка.
А тут еще на днях принесли очередную, отжившую свой короткий век, «оригинальную» китайскую зарядку нокиа. Мне их сносят время от времени сотрудники. Не знаю нахуя, я их не чиню никому, ну окромя этого случая, и то поскольку для себя Видать из за паяльника на столе и особой репутации в нашей конторе. Ну не суть. Была она с именно вот тем правильным микроЮСБ разъемом:
Сразу скажу самое простое было бы перепаять шнурок к родной зарядке, но я не искал простых путей. Ибо приобретенный опыт, хоть и мал, но весьма полезен. Кстати еще можно купить новую зарядку, но это затраты, время на поездку. Я то забываю, то лень.
Делюсь впечатлениями, опытом, ну и немного юмора не помешает.
Заебашил я себе кофейку, дабы листая гугл на предмет типичных ситуаций с зарядками, советы бывалых, ремонтные случаи, не уснуть. Толку мало дало, ибо тысячи их, если не миллиарды, как китайцев. Хотя дало общее представление схемотехники зарядок и понимание хуйовая, или совсем пиздец.
Застелил я стол черновичком, достал несколько подходящих трупиков, воткнул паяльничек в розетку, раскрутил для дефектовки:
Зарядка с правильным шнурком пошла по миру крепко. Выгорело практически все полупроводниковое содержание:
Вторая из закромов, хз от чего, без шнурка, выглядела живенько, но не работала:
На всякий, у меня был еще рабочий блок питания, хз от чего, но с довольно грамотной схемотехникой, только вздутый кондер поменять:
Но я его пожалел и отложил в сторону. В случае невозможности починить что нить из первых двух, я бы взялся за него.
По пути малого сопротивления дефектовка второй зарядки показала сгоревший диод и резистор, кои хитрые китайцы, из за удешевления, используют как предохранители. Выпаиваю:
Вид с другой стороны. Кстати схемотехника нормального уровня, на порядок лучше первой зарядки:
Первую решено использовать как донора, диод норм, а резистор уже сгоревший:
Нашел в закромах аналог, чем чуть позже поплатился:
ВНИМАНИЕ! АХТУНГ! ВОРНИНГ!
Запаял я диод и резистор, ткнул в розетку, и загоревшийся светодиод весело зазеленел:
«Резистор слабоват» сказала зарядка, и грустный сизый дымок подтвердил её слова.
Ладно сказал я, и полез в закрома в поисках аналога. Попутно найдя варистор и дроссель, на которых сэкономили узкоглазые. Перезапаиваю:
Новые тест, все ок (фото не особо получилось).
Конечно реальность, да и что самое интересное принципы этого метода еще Никола Тесла испытал задолго до появления мобильного телефона.
Физика работы такой схемы беспроводной зарядки следующая. Роль зарядного устройства выполняет передающий контур, сама зарядка для телефона состоит из двух контуров — передатчика и приемника. В качестве приемного контура используется плоская катушка находящееся в самом телефоне, а передатчик выполнен в виде подставки, внутри которого размещена передающая катушка.
Электрические колебания с помощью электромагнитной индукции поступают из одного контура в другой, а затем выпрямляются и поступают на аккумулятор.

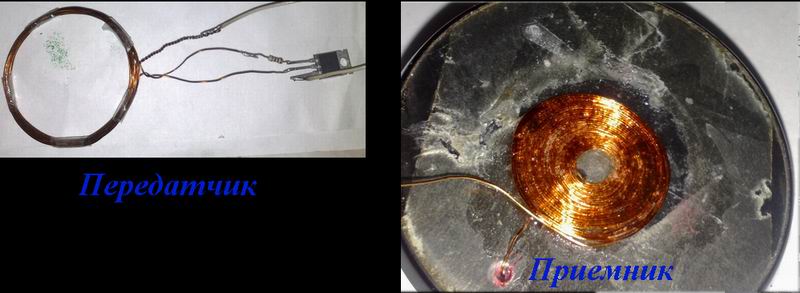

Передатчик, как видите, это обычный блокинг-генератор на одном полевом транзисторе. Катушку изготавливаем наматывая 40 витков медного провода, с отводом по средине на оправе диаметром 100 мм.
Можно использовать полевые транзисторы IRFZ44/48, IRL3705, да и многие другие, даже биполярные.
С приемникам придется повозится чуть дольше, катушку состоит из 25 витков провода 0,3-0,4мм намотанных друг за другом, укрепляя витки суперклеем, работа достаточно кропотливая, но с ней можно справится.
Такая беспроводная зарядка для мобильника способна его зарядить за 7-8 часов, можно и быстрее но тогда увеличиваются размеры катушки и нет возможности расположить ее в корпусе телефона.
Схемотехнически ЗУ представляет DC-DC преобразователь, позволяющий вам зарядить мобильный телефон или планшетник от 12 вольтовой сети. Основой схемы является микросхема 34063api, разработанная специально для этого.
34063api обладает встроенным выходным каскадом, который может отдавать в нагрузку ток до трех Ампер, что позволяет заряжать планшетники и смартфоны. Выходное напряжение ровно 5 Вольт. Катушка индуктивности состоит из 20 витков провода 0,6мм. Входные и выходные конденсаторы можно исключить из схемы, они только фильтруют помехи.
Как то так произошло, что мое ЗУ от Нокиа сгорела, на улице — 45 и бежать покупать новую не вариант, поэтому в качестве зарядки я решил использовать свой рабочий ноутбук.
Нам понадобится всего лишь два разъема — один у нас уже есть, а другой я взял от USB шнура для принтера.
Зачистим провода, а со стороны USB используем только красный и черный провод и соединим их красный к красному, черный к черному. А потом изолируем место соединения, лучше всего использовать подходящего диаметра термокембрик, но у меня его не оказалось.
Думаю, многие любители активного туризма сталкивались с проблемой что зарядить мобильник или смартфон просто негде, иногда проблему даже не решает дополнительный аккумулятор. Выход у радиолюбителя путешественника всегда есть, можно собрать самодельную конструкцию для зарядки от стандартных пальчиковых батареек.
Схема устройства достаточно, проста и выйдет намного дешевле уже готового устройства.
Как правило ремонт такого недорогого девайса экономически невыгоден.
Особенно в небедных странах. Средняя цена 5 долларов.
Но бывает такое, что нет лишних денег, но есть время и запчасти.
Нет магазина поблизости. Не позволяют обстоятельства. Тогда речь не идет о цене.
В моем случае все было просто — сломалось одно из двух моих зарядных Nokia AC-3E , друзья принесли мешок поломаных зарядных. Среди них было с десяток фирменных нокиевских зарядок. Грех было не взяться.
Поиски схемы ни к чему не привели, поэтому взял похожую и переделал под AC-3E. По подобной схеме сделано множество зарядных для мобильных телефонов. Как правило разница несущественна. Иногда изменены номиналы, чуть больше или чуть меньше элементов, иногда добавлена индикация заряда. А в основном одно и то же.
Поэтому данное описание и схема пригодятся для ремонта не только AC-3E.
Инструкция по ремонту проста и написана для неспециалистов.
Схема кликабельна и хорошего качества.
Устройство представляет собой блокинг-генератор, работающий в автоколебательном режиме. Питает его однополупериодный выпрямитель (D1, C1) напряжением примерно +300 В. Резистор R1, R2 ограничивает пусковой ток устройства и выполняет роль предохранителя. Основу блокинг-генератора составляют транзистор MJE13005 и импульсный трансформатор. Необходимым элементом, блокинг-генератора является цепь положительная обратная связь образована обмоткой 2 трансформатора, элементами R5, R4 C2.
Стабилитрон 5v6 ограничивает напряжение на базе транзистора MJE13005 в пределах пяти вольт.
Демпферная цепочка D3, C4, R6 ограничивают выбросы напряжения на обмотке 1 трансформатора. В момент запирания транзистора эти выбросы могут превышать напряжение питания в несколько раз, поэтому минимально допустимое напряжение конденсатора C4 и диода D3 должно быть не ниже 1 кВ.
1. Разборка. Саморезы держащие крышку зарядного в данном устройстве имеют вид треугольной звездочки. Специальной отвертки под рукой как правило нет, поэтому приходится выкручиваться кто как может. Я откручивал отверткой, которая за время эксплуатации сама заточилась под всякие крестики.
Иногда зарядные собраны без болтов. В таком случае половинки корпуса склеены. Это говорит о невысокой стоимости и качестве устройства. Разбирать такое ЗУ чуть сложнее. Нужно раколоть корпус неострой отверткой, аккуратно надавливая на стык половинок.
2. Внешний осмотр платы. Более 50% дефектов можно обнаружить именно за счет внешнего осмотра. Сгоревшие резисторы, потемневшая плата укажут вам место дефекта. Лопнувший корпус, трещины на плате будут говорить о том что устройство роняли. Эксплуатируются зарядные в экстримальных условиях, поэтому падения отовсюду нередкая причина выхода из строя.
В пяти из десятка ЗУ которые довелось делать мне, были банально отогнуты контакты через которые 220 вольт поступают на плату.
Для исправления, достаточно чуть отогнуть контакты по направлению к плате.
Проверить контакты виноваты или нет, можно подпаяв к плате сетевой шнур, и замеряв напряжение на выходе — красный и черный провода.
3. Оборванный шнур на выходе ЗУ. Рвется как правило у самого штеккера или у основания зарядного. Особенно у любителей поговорить во время зарядки телефона.
Прозванивается прибором. В центр разъема вставляете вывод тонкой детали и измеряете сопротивление проводов.
4. Транзистор + резисторы. В случае если нет видимых повреждений, прежде всего нужно выпаять транзистор и прозвонить его. Нужно при этом иметь ввиду, что у транзистора
MJE13005 база находится справа, но бывает и наоборот. Транзистор может стоять другого типа, в другом корпусе. Допустим MJE13001 видом как советский кт209 с базой слева.
Вместо него я ставил MJE13003. Можно поставить транзистор из любой сгоревшей лампы — экономки. В них как правило сгорает нить накала самой колбы, а два высоковольтных транзистора остаются целыми.
5. Последствия перенапряжения. В простейшем случае выражаются в пробитых накоротко диоде D1 и оборванном резисторе R1. В более сложных случаях сгорает транзистор MJE13005 и раздувает конденсатор C1. Всё это элементарно меняется на такие же или подобные детали.
В последних двух случаях нужно будет кроме замены сгоревших проводников, проверить резисторы вокруг транзистора. Со схемой это будет несложно сделать.
Интересно, из чего же состоит зарядное устройство (блок питания) Сименса и возможно ли его починить самостоятельно в случае поломки.
Для начала блок нужно разобрать. Судя по швам на корпусе этот блок не предназначен для разборки, следовательно вещь одноразовая и больших надежд в случае поломки можно не возлагать.

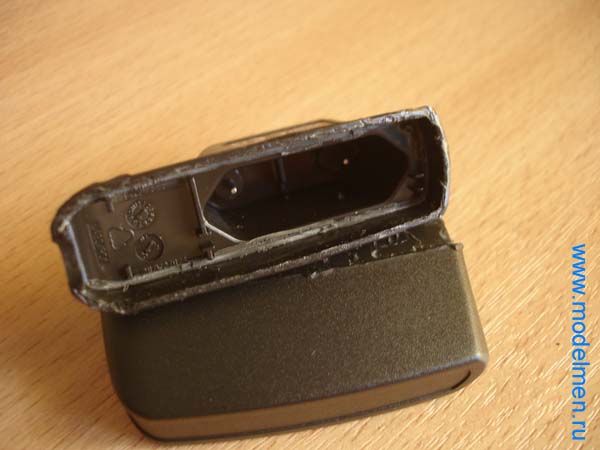

Мне пришлось в прямом смысле раскурочить корпус зарядного устройства, оно состоит из двух плотно склеенных частей.
Внутри примитивная плата и несколько деталей. Интересно то, что плата не припаяна к вилке 220в., а крепится к ней при помощи пары контактов. В редких случаях эти контакты могут окислиться и потерять контакт, а вы подумаете, что блок сломался. А вот толщина проводов, идущих к разъему на мобильный телефон, приятно порадовала, не часто встретишь в одноразовых приборах нормальный провод, обычно он такой тонкий, что даже дотрагиваться до него страшно).
На тыльной стороне платы оказалось несколько деталей, схема оказалась не такой простой, но все равно она не такая и сложная, чтобы не починить ее самостоятельно.
Ниже на фото контакты внутки корпуса.
В схеме зарядного устройства нет понижающего трансформатора, его роль играет обычный резистор. Далее как обычно парочка выпрямляющих диодов, пара конденсаторов для выпрямления тока, после идет дроссель и наконец стабилитрон с конденсатором завершают цепочку и выводят пониженное напряжение на провод с разъемом к мобильному телефону.
В разъеме всего два контакта.
Представляю очередное устройство из серии «Не Брать!»
В комплект прилагается простенький кабель microUSB, который буду тестировать отдельно с кучей других шнурков.
Заказал эту зарядку ради любопытства, зная, что в таком компактном корпусе крайне сложно сделать надёжное и безопасное устройство сетевого питания 5В 1А. Реальность оказалась суровой…
Пришло в стандартном пакетике с пупыркой.
Корпус глянцевый, обёрнут защитной плёнкой.
Габаритные размеры с вилкой 65х34х14мм
Зарядка сразу оказалась нерабочей — хорошее начало…
Пришлось в начале устройство разбирать и ремонтировать, чтобы иметь возможность тестировать.
Разбирается очень просто — на защёлках самой вилки.
Дефект обнаружился сразу — отвалился один из проводков к вилке, пайка оказалась некачественной.
Вторая пайка не лучше
Сам монтаж платы выполнен нормально (для китайцев), пайка хорошая, плата отмыта.
Реальная схема устройства
Какие проблемы были обнаружены:
— Довольно слабое крепление вилки с корпусом. Не исключена возможность остаться ей оторванной в розетке.
— Отсутствие предохранителя по входу. Видимо те самые проводочки к вилке и являются защитой.
— Однополупериодный входной выпрямитель — неоправданная экономия на диодах.
— Малая ёмкость входного конденсатора (2,2мкФ/400В). Для работы однополупериодного выпрямителя ёмкость явно недостаточна, что приведёт к повышенным пульсациям напряжения на нём на частоте 50Гц и к уменьшению срока его службы.
— Отсутствие фильтров по входу и выходу. Невелика потеря для такого маленького и маломощного устройства.
— Простейшая схема преобразователя на одном слабеньком транзисторе MJE13001.
— Простой керамический конденсатор 1нФ/1кВ в помехоподавляющей цепи (показал отдельно на фото). Это грубое нарушение безопасности устройства. Конденсатор должен быть класса не менее Y2.
— Отсутствует демпферная цепь гашения выбросов обратного хода первичной обмотки трансформатора. Этот импульс частенько пробивает силовой ключевой элемент при его нагреве.
— Отсутствие защит от перегрева, от перегрузки, от короткого замыкания, от повышения выходного напряжения.
— Габаритная мощность трансформатора явно не тянет на 5Вт, а его очень миниатюрный размер ставит под сомнение наличие нормальной изоляции между обмотками.
Теперь тестирование.
Т.к. устройство изначально не является безопасным, подключение производил через дополнительный сетевой предохранитель. Если уж что случится — хотя-бы не обожжёт и не оставит без света.
Проверял без корпуса, чтобы можно было контролировать температуру элементов.
Выходное нгапряжение без нагрузки 5,25В
Потребляемая мощность без нагркзки менее 0,1Вт
Под нагрузкой 0,3А и менее зарядка работает вполне адекватно, напряжение держит нормально 5,25В, пульсации на выходе незначительные, ключевой транзистор греется в пределах нормы.
Под нагрузкой 0.4А напряжение начинает немного гулять в диапазоне 5,18В — 5,29В, пульсации на выходе 50Гц 75мВ, ключевой транзистор греется в пределах нормы.
Под нагрузкой 0,45А напряжение начинает заметно гулять в диапазоне 5,08В — 5,29В, пульсации на выходе 50Гц 85мВ, ключевой транзистор начинает потихоньку перегреваться (обжигает палец), трансформатор тёпленький.
Под нагрузкой 0,50А напряжение начинает сильно гулять в диапазоне 4,65В — 5,25В, пульсации на выходе 50Гц 200мВ, ключевой транзистор перегрет, трансформатор также довольно сильно нагрет.
Под нагрузкой 0,55А напряжение дико прыгает в диапазоне 4,20В — 5,20В, пульсации на выходе 50Гц 420мВ, ключевой транзистор перегрет, трансформатор также довольно сильно нагрет.
При ещё большем увеличении нагрузки, напряжение резко проседает до неприличных величин.
Выходит, данная зарядка реально может выдавать максимум 0,45А вместо заявленных 1А.
Далее, зарядка была собрана в корпус (вместе с предохранителем) и оставлена в работе на пару часов.
Как ни странно, зарядка не вышла из строя. Но это вовсе не означает, что она является надёжной — имея такую схемотехнику долго ей не протянуть…
В режиме короткого замыкания зарядка тихо умерла через 20 секунд после включения — произошёл обрыв ключевого транзистора Q1, резистора R2 и оптрона U1. Даже дополнительно установленный предохранитель не успел сгореть.
Для сравнения, покажу как выглядит внутри простейшая китайская зарядка 5В 2А от планшета, изготовленная с соблюдением минимально-допустимых норм безопасности.
Пользуясь случаем, сообщаю, что драйвер светильника из предыдущего обзора был успешно доработан, статья дополнена.
