Panasonic rx cw-55l вернувшаяся мечта.
Еще в далеких 80х после 3х летней командировки в Монголии мои родители приобрели в "Березке" данный аппарат ( точнее cw-54).
Для тех годов это был космос. И если я еще видел подобную технику в Монголии у тех кто работал там, то для моих одноклассников здесь в СССР это был культурный шок.
Единственная фотка с тем панасом. Ну и я дол…б рядом)))

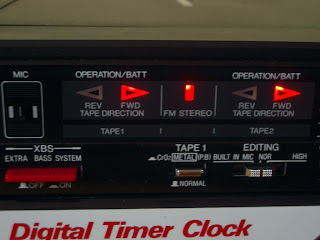

Особенно эта магическая красная кнопка XBS.
Все покупаемые нами вещи и техника никогда не были объектами преклонения. И эта же участь ждала панасоника. Он эксплуатировался и в хвост и в гриву. Таскался на все вылазки на дачу и на природу (благодаря неплохому запасу емкости батареек). Гвозди им, конечно никто не забивал, но и в серванте под тряпочкой стоять не приходилось. А когда через пару тройку лет он попал в мое подростковое безраздельное пользование, то для него настали действительно тяжелые деньки… Первым полетела (запердела) левая колонка. Затем "зашуршал" регулятор громкости. И под конец сгорел блок питания. А через некоторое время, переставляемый с места на место, исчез и сам аппарат…
Временами я вспоминал о нем, иногда корил себя за то раздолбайство, что не сохранил. Хотя потом была техника и новее и круче, он остался у меня в памяти, как первый шаг к прогрессу ( даже рывок) после нашей электроники.
И вот спустя 20 с лишним лет я случайно наткнулся в объявлениях на продажу Panasonic rx cw-55l. 5000р в нашем городе. Меня аж подбросило. Столько всего сразу вспомнилось. И детство беззаботное, и отрочество раздолбайское. И те очереди которые выстраивались у меня для перезаписи кассет. И трель в ушах от загружаемых на спектрум игрушек.
Кстати если у кого кассета с игрой вдруг переставала грузиться, то шли опять же ко мне. Панасоник вывозил большинство "нечитаек".
Опять отвлекся. И так. Быстро пробегаюсь по подобным объявлениям и понимаю, что ценник адекватный и надо брать. И на следующий день я уже обладатель данного раритета.

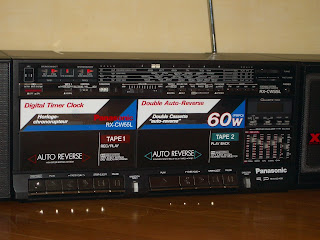

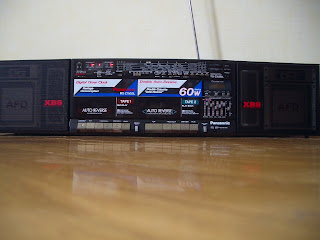

Внешний вид на 4. Поцарапаны наклейки на деках.
"Вытоптаны" клавиши правой деки. Как я понял распространенная болячка. Клавиши левой деки отлично сохранились. Видимо хозяин, как и многие в те времена, берёг левую деку для записи, а слушал только на правой.
По работе нареканий почти нет. Работает всё! Звук отличный! Я бы даже так сказал: "Из тех годов". "Похрустывает" ползун громкости на первом делении. Ну и нерусский FM диапазон.
В ближайшем будущем предстоит разбор с чисткой.
И естественно пара вопросов к сообществу.
"Хруст" ползуна громкости как-то лечится или замена?
И по переделке FM диапазона.
Насколько реально найти тюнер с близнеца Националя. И если это не реально, то что будет качественнее для приёма? Перепайка тюнера или установка автоконвертера? Просто еще в 90х я устанавливал на cw-54 автоконвертер и прием был не айс. Может конвертер фиговый был (они ведь тогда только появились).
Ну и конечно теперь данный аппарат встанет так сказать на "пьедестал".
Как разобрать panasonic rx cw55l
If you get stuck in repairing a defective appliance download this repair information for help. See below.
Good luck to the repair!
Please do not offer the downloaded file for sell only use it for personal usage!
Preview of PANASONIC NATIONAL RX-CW55L RUS [1st page]
Click on the link for free download!
Preview of PANASONIC NATIONAL RX-CW55L RUS [2nd page]
Click on the link for free download!
- Also known:
PANASONIC NATIONAL RXCW-55L RUS RXCW55L RXCW 55 RX CW55L RX-CW55L
Warning!
If you are not familiar with electronics, do not attempt to repair!
You could suffer a fatal electrical shock! Instead, contact your nearest service center!
Oldaudio.by Винтажная и не только аудио и фототехника
Возрождение гаражного узника — Panasonic RX-CW55 L
kryt-68 поведал историю восстановления магнитолы Panasonic RX-CW55 L.
Panasonic RX-CW55 L, это магнитола попала ко мне случайно, коллега услышал о моём увлечении, и принёс мне её из гаража, где она долгие годы пылилась на полке. Магнитола была в ужасном состоянии, пыль , грязь, ржавые сетки динамиков. Но самый главный недостаток, у неё отсутствовала крышка первой деки.
Поначалу даже не хотел её восстанавливать, тем более приёмник в ней 65-74 MHz, радио не послушаешь толком. Но когда узнал о ней по больше, что это одна из самых играющих магнитол, решил, что магнитоле жить. Начались поиски крышки деки – был перерыт весь интернет. Вроде бы нашлась в Москве, но переписка длинною в месяц, результатов не дала. Потом обнаружил старое объявление о продаже такого же RX-CW55 L на запчасти. Не надеясь на результат, написал сообщение автору объявления. И о чудо, автор ответил, аппарат продал, но вроде бы у его знакомого должна быть такая крышка. Через две недели, я уже получал посылку. Этим добрым человеком оказался коллекционер из Ростова, зовут его Константин, огромное ему спасибо.
Ну, а теперь обо всём по порядку.
Вот в таком виде эта магнитола попала ко мне.
Колонки у неё двух полосные, сделаны очень качественно, динамики вообще выше всяких похвал, подвесы тканевые.
ВЧ пьеза. Пришлось их полностью разобрать, сетки были ржавые, обработал и зачистил, покраска усложнялась, что они не съёмные, но всё равно они были доведены до идеала.

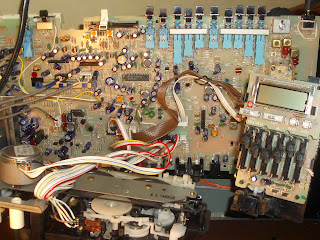

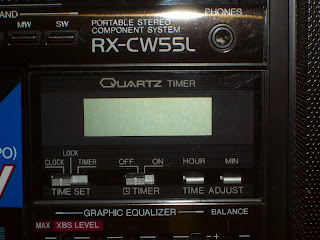

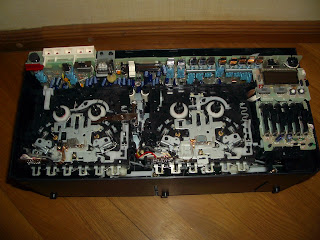

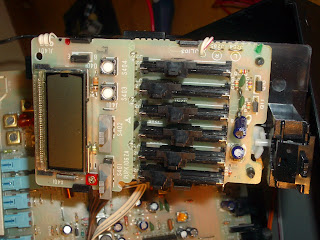

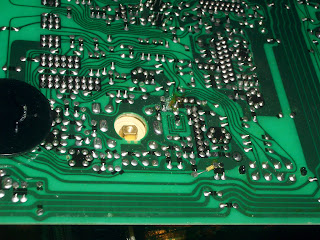

Потом взялся за сам магнитофон, внутри всё просто, всё компактно, плата расположена вверху ,параллельно. После зачистки контактов заработали и часики. Все регуляторы были тщательным образом отмыты и пропшиканы.
Основной недостаток Panasonic RX-CW55 L, это постоянно истирающееся покрытие кнопок ЛПМ.
С ними решил не заморачиваться, то есть не покрывать хромом (возможность это сделать есть), а просто их отпескоструил и покрасил.

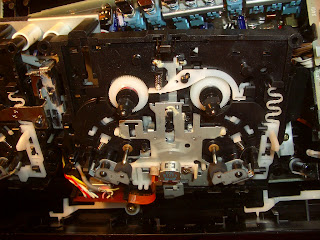

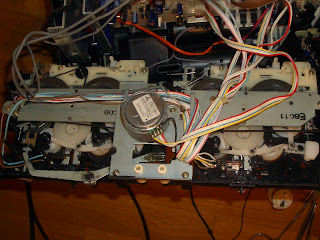

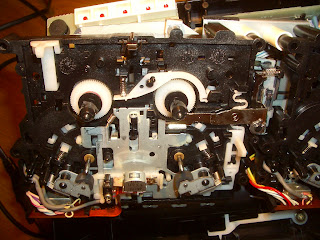

Некоторые пользователи этой магнитолы утверждают, что у неё очень сложные ЛПМ, да нет — всё проще простого, и пассики меняются без проблем.
Даже вот изготовил на эту магнитолу фирменные наклейки.
Все неполадки устранены, магнитолку собрал, как говорится в обратном порядке, и вот мой поросёнок, хрюкает, и ещё как!
Одним из самых удачных аппаратов выпущенных в 1987 году была магнитола Panasonic RX-CW 55 L. Главной её фишкой является система XBS (Extra bass System), при включении этой функции магнитола не просто играет, она выдаёт очень качественные низы, и при всём этом звуковой тракт работает без перегрузок. Так же в наборе функций имеется 5 полосный эквалайзер, часы-таймер, линейный вход. Размеры 725x163x188 мм, вес 6 кг.
Фотографии и текст автора: kryt-68
- < Назад
- Вперёд >
Для того, чтобы оставить комментарий, Вам необходимо зарегистрироваться или войти под своим аккаунтом
Как разобрать panasonic rx cw55l
85 комментариев:
Добрый день, достался вот такой красавец, отличный аппарат, всё работоет, но есть одна проблема, которая всё сводит к нулю, отломана крышка дэки А, отломона и утеряна старым хозяином. Может Вы ппоможете моему гору, буду очень признателен. Спасибо.
В свое время я отдал в Ростов приятелю корпус,там может и крышки сохранились, надо будет спросить его.
Если вам не трудно, спросите, ну очень надо.
Спросил. Он его кому-то подарил. К сожалению для Вас.
Вроде крышки объявились, могу посодействовать, если у Вас проблема не решилась.
Подскажите какие конденсаторы выпаивать согласно схеме?

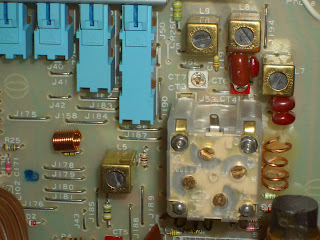

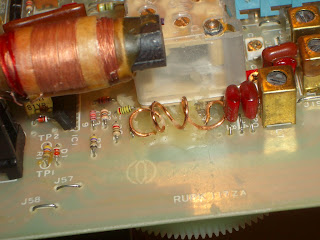

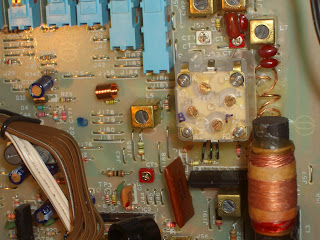

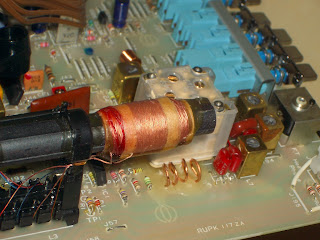

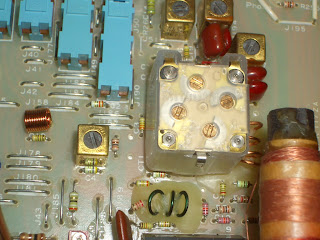

На фото ничего не видно, подскажите какие конденсаторы выпаять при перестройке FM диапазона с 65-74 Мгц на 88-108 МГц.Буду очень благодарен!
Написал в статье про 54-й, какие именно конденсаторы удалять.
Конденсаторы разные видно визуально.И ещё пасики на деках одинаковые и какой длины? Порвался на правой деке.
Конденсаторы то разные, но гадать, какой выпаивать, какой оставлять, мне уже не охота. Залазил на сайты с цветной кодировкой, но полосочки на конденсаторах такие узенькие, что я точно не могу идентифицировать их цвет, да откуда считать, с какого конца, тоже не ясно. Потому я убрал, те, что убрал. рензультат есть, а то, что он не и изяществом получен, а методом тыка, в данной ситуации не столь уж важно.
Пасики не мерил, думаю, что они могут быть разные.
Большое спасибо! Я на 54 не лазил. Всё увидел теперь можно заняться, но прежде надо найти пасики чтобы не разбирать лишний раз.
Маэстро! Может завтра найду пасик, то займусь в плотную с магнитолой. вещь замечательная. и главное ни кто её не булыжил. она чистая как слезинка.
Редко попадают такие вещи. в основном уже кто то напакостил.
Мне в основном они попадали все в приличном состоянии, меняешь пасик, настраиваешь FM и все хорошо.
А какой УНЧ. Это отдельные слова. а басы. вот япона мать могут.
Ну значит ВАМ везло.
Мне очень ВАШ блог понравился. постоянно на него забегаю. большое спасибо за него.
Как мне к ВАМ обращаться. по Мэйлу не получилось. только в блог. тоже не совсем удобно . все будут видеть. есть ещё какие-нибудь виды связи.
Мое мыло nefa13@mail.ru, можно и туда писать.
Здравствуйте! На панасонике rx-cw55lслучилась такая проблема- вдруг перестала крутиться правая дека. При включении небольшой прокрут и встает, потов вообще не реагирует! Порвался пассик или что то другое? Левая играет нормально! Не подскажете в чем дело может быть. Спасибо!
Мой Мэйл aganic58@mail.ru. лучше через него. и быстрее.
Этот комментарий был удален автором.
Здравствуйте! А Вы его продаёте? Если да, то почём? И как у него с дальностью приёма FM-станций? Живу в посёлке, радиостанции находятся примерно 70-100км от дома, будет принимать? Мой email: Rais77777@mail.ru
Здравствуйте! Не подскажете где найти наклейки на Panasonic RX-CW55L ?
Спасибо
НАШЕЛ СЕРВИС МАНУАЛ в PDF. наклейки на Panasonic RX-CW55L тоже интересны.
Продаю такую магнитолу, абсолютно новая, в коробке с доками.
Была найдена во время разбора вещей у родственников.
Могу скинуть пару фоток на почту.
Пишите speedo86@mail.ru
Называйте цену или я удалю сообщение. Мне она не нужна, но так будет правильно.
Удаляйте, я не знал что этот форум в Украине.
Это, во-первых, не форум, а мой личный блог.
Во-вторых, он на Украине, Никарагуа, Лесото и Свазиленде и даже частично в Северной Корее, то есть везде, где есть интернет.
В третьих, при продаже всегда надо писать желаемую цену, потому как позиция "сколько дашь" не приветствуется.
Я такую позицию не заявлял!
Кому интересна цена — напишу лично, она для всех одинакова(если вы за это опасались)
Насчет Северной Кореи — это интересно!
Слышал, что там доступ к сети закрыт для простых смертных. Выходит не совсем?
купил сегодня такой же, но National, не подскажите чем они могут отличаться?
При всей внешней похожести внутри это разные аппараты. Сам в это не верил, пока мой товарищ не показал плату Националя.
продаю с аукциона http://aukro.ua/magnitola-panasonic-rx-cw55l-s-1-grn-i5312702822.html
Здравствуйте.Подскажите, что делать дальше.Убрал три конденсатора,развалил катушку,станции появились одна,две и всё.Приём не чёткий ,чуть слышный.И ловятся станции не как на fm а как на sw быстро проскальзывают.С уважением Александр.
Да и ещё,какой из конденсаторов Вы вернули?
Здравствуйте. Помогите пожалуйста. Приобрёл Panasonic RX — CW55L. Сильно фонит при воспроизведении вторая записывающая дека в магнитоле, что может быть и как лечить. Заранее спасибо.
У Вас нет земли скорее всего от блока головок. Проверьте тестером (образец — вторая дека). Точно не помню, еще может быть экранировка от блока головок тоже может быть не заземлена.
Здравствуйте, у нас NATIONAL RX-CW55 в еще 2000-х перестал работать, похоже двигатель. С давали тогда в официальный сервис панаса. Мастер сказал что нужно менять мотор. Вроде ждали из Японии. Потом проверили оказалось их уже нет, я узнал об этом позже. Он не говоря мне решил подтихую поставить какой-то другой с которым не работала-бы ускоренная перезапись. Когда мы прознали это, то отказались. Можно ли отремонтировать его или найти такой же. С паяльником дружу)Возможно-ли перемотать обмотку, если дело в ней? Помоготи пожалуйста!
Здравствуйте!
К сожалению, прямо вот так сейчас у меня нет протяжки от 55-го, с которого можно было бы снять моторчик и отдать его Вам, как нет и 54 Панасоника (там точно такой же).
Но думаю, что проблема решаема. Во-первых, самым простым способом с использованием односкоростного движка, сейчас ускоренной перезаписью никто не пользуется.
Но если Вы жить без нее не можете, то придется ставить двухскоростной и тогда переходим ко во-вторых. Родной двигатель там на 15 вольт. Но можно поставить двигатель и на 12 вольт (этот параметр не столь важен, можно и на 9 вольт ставить через понижающую микросхему), на 2000-4000 оборотов.
Иногда применяются на магнитолах двигатели на 1600-3200 оборотов, но это крайне редко. В интернете информации по родному движку нету.
Отремонтировать сам двигатель, думаю, будет проблемно, там не обмотка сгорела, а управляющая микросхема скорее всего, хорошо, если она в корпусе, но может быть на плате в виде черной кляксы (залита компаундом, как на Шарпе 939, там тоже Мацуситовские движки стоят). Найти такую микросхему практически дело безнадежное, думаю, что в итоге надо искать убитый 54-55 Панасоник или же подбирать туда другой движок.
