Uc2846n чем различается с uc3846

от admin

Колличество:

Артикул: CHP022
Полное название микросхемы UC3846N
Тип ШИМ контроллер для импульсных источников питания
Максимальное напряжение питания (Pin 15) 40 В
Максимальное напряжение транзисторов (Pin 13) 40 В
Выходной ток (Pin 11, 14) . 500 мА
Выходное напряжение 5.1 В
Напряжение питания для стабильной работы 8. 40 В
Начальная частота 43 kHz
Рабочая частота до 500 kHz

Отличие серий UC1846, UC2846, UC3846 от UC1847, UC2847, UC3847 в начальном режиме выходных ключей микросхемы, у UC*846 в выключенном состоянии на выходе низкий уровень, у UC*847 в выключенном состоянии на выходе высокий уровень,

Uc2846n чем различается с uc3846

В статье «TL494, что это за «зверь» такой?», мы рассматривали шим-контроллер TL494.
В этой статье мы рассмотрим не менее, а наверное даже может быть более распространённые шим-контроллеры серии 184х, 284х, 384х.
Все эти шим-контроллеры предназначены для построения импульсных источников питания РЭА, с регулированием по току и напряжению, для управления ключевым каскадом на n-канальном МОП транзисторе.
В принципе это одни и те же контроллеры, отличающиеся лишь диапазоном рабочих температур, в котором эти контроллеры надёжно работают.

Самый большой диапазон рабочих температур у контроллеров серии 184х, который достигает -55. +125 о С. Контроллеры серии 284х имеют диапазон рабочих температур -40. +85 о С, что тоже не плохо и естественно все они будут дороже контроллеров серий 384х, так как самый маленький диапазон рабочих температур, как раз у контроллеров серии 384х, который равен 0. +70 о С, то есть эти контроллеры предназначены в основном для установки в аппаратуру, работающую в помещениях.
Отечественные аналоги для этих контроллеров следующие;

Для контроллеров х842 — КР1033ЕУ10, К1033ЕУ15А, 1114ЕУ7/ИМ.

Для контроллеров х843 — К1033ЕУ15Б, 1114ЕУ8/ИМ.

Для контроллеров х844 — КР1033ЕУ11, К1033ЕУ16А, 1114ЕУ9/ИМ.

Для контроллеров х843 — К1033ЕУ16Б, 1114ЕУ10/ИМ.

Диапазон рабочих температур отечественных аналогов следующий;
Для контроллеров серии 1033ЕУхх — составляет от -10 до +70 о С. В некоторых «даташитах» нижний рабочий порог этих контроллеров указывается от 0 о С. То есть эта серия является полным аналогом контроллеров серии 384х.
Для контроллеров серии 1114ЕУхх, диапазон рабочих температур составляет от -60 до +125 °С

По традиции давайте посмотрим, что у него имеется внутри.

Состав.

В его составе имеется:
— источник опорного напряжения на 5В с внешним выводом 8;
— схема защиты от снижения напряжения питания (UVLO).
— генератор пилообразного напряжения (генератор);
— компаратор тока, используется в основном по сигналу ограничения тока;
— усилитель ошибки, используется в основном по напряжению;
— схема управления работой выходного каскада;

Микросхемы UCx844 и UСx845 имеют встроенный счетный триггер (обозначенный пунктиром), который служит для получения максимального рабочего цикла (шим-заполнения), равного 50%. Поэтому для задающих генераторов этих микросхем, нужно установить частоту переключения вдвое выше необходимой. Генераторы микросхем UCх842 и UCх843 устанавливаются на необходимую частоту переключения.
Максимальная рабочая частота задающих генераторов контроллеров семейства UCх842/3/4/5, может достигать 500 кГц.
Чем ещё отличаются друг от друга эти микросхемы. Это разным напряжением питания для этих микросхем.
Смотрим таблицу ниже;

НАПРЯЖЕНИЕ
ВКЛЮЧЕНИЯ — 16 В,
ВЫКЛЮЧЕНИЯ — 10 В		 НАПРЯЖЕНИЕ
ВКЛЮЧЕНИЯ — 8.4 В,
ВЫКЛЮЧЕНИЯ — 7.6 В		 ДИАПАЗОН
РАБОЧИХ
ТЕМПЕРАТУР		 КОЭФФИЦИЕНТ
ЗАПОЛНЕНИЯ
РАБОЧИЙ ЦИКЛ
UC1842 UC1843 -55°С. +125°С до 100%
UC2842 UC2843 -40°С. +85°С
UC3842 UC3843 0°С. +70°С
UC1844 UC1845 -55°С. +125°С до 50%
UC2844 UC2845 -40°С. +85°С
UC3844 UC3845 0°С. +70°С

Ещё микросхемы с суффиксом «А», например UC3842A, имеют в два раза меньший ток запуска — 0,5 мА. Микросхемы без суффикса «А» имеют пусковой ток около 1,0 мА.
Да, ещё совсем забыл про корпуса микросхем. Мы здесь рассматриваем в основном микросхемы в восьми-выводном корпусе DIP-8 (может быть суффикс «N», так же может быть керамический CERDIP-8 корпус (суффикс «J»), или SOIC-8 корпус (суффикс «D8»). Цоколёвки восьми-выводных микросхем полностью совпадают.
Так же микросхемы могут выпускаться и в 14-ти выводном «SOIC-14» корпусе, с суффиксом «D», и могут быть и в корпусе «PLCC-20» (суффикс «Q»). Цоколёвки микросхем в этих корпусах отличаются.

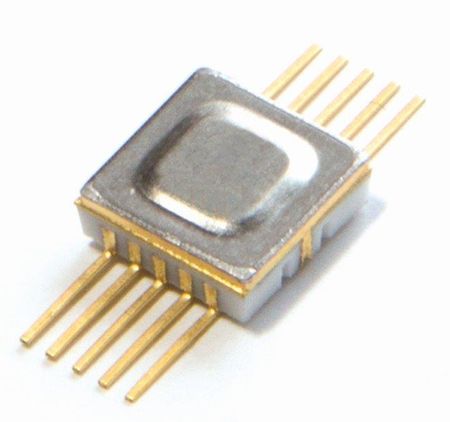

Отечественные микросхемы серии 1114, выполнены в корпусе Н02.8-2В. Это десяти-выводной металлокерамический корпус (ниже на рисунке) по пять выводов с каждой стороны, средние выводы из которых, являются просто технологической перемычкой и не учитываются. То есть получаются те же восемь выводов.

Теперь по маркировке можно определить, что это за микросхема, например UC3843AD;
— это шим-контроллер с пониженным током запуска (500 мкА), с включением в работу при достижении напряжения питания 8,4 вольта и выключением при достижении порога напряжения питания 7,6 вольта, с рабочим циклом до 100% и выполнена в корпусе «SOIC-14».

Назначение выводов микросхемы.

Давайте теперь кратко рассмотрим назначение выводов и работу микросхемы (её блоков), а потом посмотрим это практически;

1. CMP — выход усилителя ошибки. Служит для коррекции АЧХ усилителя ошибки, с этой целью между выводами 1 и 2 обычно подключается конденсатор емкостью около 100 пФ. С помощью этого вывода, можно установить коэффициент усиления усилителя ошибки с помощью дополнительного резистора, который подключается к этим же выводам, что и конденсатор, а так же ещё и управлять работой контроллера.
Если на этом выводе уменьшить напряжение ниже 1-го вольта, то на выходе микросхемы (вывод 6) будет уменьшаться длительность импульсов, уменьшая при этом выходное напряжение (мощность) БП.

2. VFB — вход обратной связи усилителя ошибки. Используется в основном для регулировки (стабилизации) выходного напряжения. Если напряжение на этом выводе превысит 2,5 вольта (подаётся с внутреннего источника на не инвертирующий вход усилителя ошибки), то длительность (скважность) выходных импульсов начнёт уменьшаться, уменьшая тем самым выходное напряжение БП.

3. IS — сигнал обратной связи по току. Этот вывод обычно присоединен к резистору в цепи истока ключевого транзистора. В момент перегрузки МОП транзистора, напряжение на резисторе увеличивается и при увеличении его более 1-го вольта, импульсы на выходе 6 прекращаются и выходной транзистор закрывается.

4. RC — это вход генератора пилообразного напряжения и сюда подключается задающая RC- цепочка, для установки частоты внутреннего генератора.
Резистор от этого вывода подключается к выводу 8 — это вывод опорного напряжения 5 вольт, а конденсатор к общему проводу.
В основном на практике частота задающего генератора выбирается в диапазоне 35…85 кГц, и в RC-цепочке не рекомендуется использовать керамические конденсаторы.
Частота генератора рассчитывается по следующей формуле; — 1,72/R(кОм) * С(мкФ).

5. GND — общий вывод для первичной цепи. Этот вывод не должен быть напрямую соединён с общим выводом вторичных цепей схемы.

6. OUT — выход ШИМ–контроллера, подключается к затвору ключевому транзистору через резистор или параллельно соединенные резистор и диод (анодом к затвору).

7. VCC — вход питания ШИМ-контроллера, на этот вывод микросхемы подаётся напряжение питания в диапазоне от 16 вольт до 34. Более 34 вольт на микросхему подавать не рекомендуется, так как микросхема обладает защитой от перенапряжения, и если напряжение питания на ней превысит 34 вольта — микросхема отключится.

8. REF — выход внутреннего источника стабильного опорного напряжения 5 вольт, ток его нагрузки может достигать 50 мА.

Как это всё работает.

Микросхема работает в диапазоне напряжений, от порога выключения до 30 В. Для её запуска требуется первоначальное превышение питающего напряжения над порогом включения.
Пока напряжение питания не достигнет порога включения, микросхема не работает и потребляет незначительный ток: менее 500 мкА. Как только напряжение превысит порог включения микросхемы, она запускается и начинают работать все её узлы. Ток потребления микросхемой возрастает до 10-12 мА. При понижении питающего напряжения до порога отключения — микросхема отключается, ток её потребления опять падает.
Напряжение на выводе VCC ограничивается встроенным стабилитроном на уровне 34 В. Это дает возможность запустить микросхему от источника высокого напряжения, например выпрямленного сетевого напряжения через высокоомный резистор Rin, что позволяет организовать первоначальный запуск микросхемы (без дежурного блока питания), как показано на рисунке ниже.

Теперь давайте посмотрим на практике, как работает эта микросхема. Для этого на макетной плате соберём вот такую схему. Это более, чем достаточно для проверки её функциональности.

Запитывать нашу конструкцию будем от регулируемого блока питания, выходное напряжение выставим в районе 14-16 вольт, что вполне достаточно. Контроль выходных напряжений и сигналов будем производить с помощью осциллографа.

Выходной сигнал будем контролировать на выводе 6 микросхемы. Сначала поставим на макетную плату микросхему UC3843 и посмотрим работу генератора пилообразного напряжения, и что у неё на выходе.
Первый луч осциллографа подключим на выход МС (вывод 6), второй к генератору пилообразного напряжения (вывод 4). Движки переменных резисторов вниз по схеме, чтобы не оказывалось влияния на работу микросхемы.

Видим, что с каждым импульсом генератора пилообразного напряжения, на выходе присутствует один импульс с коэффициентом заполнения около 100% (несколько процентов мёртвое время). То есть выходная частота соответствует частоте генератора.
Возьмём теперь микросхему UC3845, и сравним выходное напряжение с 3843.

Что мы видим? На один выходной импульс приходится два импульса генератора пилообразного напряжения. То есть выходная частота этой микросхемы будет в два раза меньше частоты задающего генератора. Коэффициент заполнения выходных импульсов здесь около 50%.
Посмотрим теперь как работает токовая защита. Для этого второй луч подключаем к выводу 3 микросхемы (первый на выходе МС и нулевой уровень этого луча на втором делении снизу). Нулевой уровень второго луча находится внизу экрана ниже нулевого уровня первого луча (луч на уровне одного деления).

Чувствительность второго луча ставим 0,5 вольт на деление. На выводе 3 входное напряжение пока отсутствует и импульсы на выходе (вывод 6) присутствуют.
Начинаем поднимать входное напряжение на выводе «3», имитируя увеличение тока через выходной транзистор.

Что мы видим? Как только входное напряжение на выводе «3» достигло порога в 1,0 вольт (луч поднялся на два деления), на выходе микросхемы импульсы прекратились.
Давайте посмотрим теперь, как происходит регулировка выходного напряжения блока питания микросхемой. Второй луч для этого теперь подключим к выводу «2» микросхемы.

На выводе «2» входное напряжение отсутствует. На выводе «6» имеются выходные импульсы. Чувствительность второго луча (нижнего) установлена 1,0 вольт на деление, он в самом низу экрана.
Начинаем потихоньку переменным резистором поднимать входное напряжение на выводе «2» микросхемы до тех пор, пока не будет какого либо изменения на выходе. Нижний луч начал подниматься вверх.

Что мы видим? Как только входное напряжение на выводе «2» поднялось до 2,5 вольт, может чуть повыше (нижний луч поднялся вверх на два с половиной деления), выходные импульсы на выводе «6» прекратились.
Давайте посмотрим теперь, что будет происходить на выходе усилителя ошибки при такой-же ситуации, то есть на выводе «1» микросхемы.
Второй луч подключаем к выводу «1», Чувствительность луча выставим 0,5 вольт на деление, напряжение на входе (вывод «2») опять уменьшаем.

Включаем питание, входное напряжение на выводе «2» минимально, на выводе «1» выходное напряжение в районе 2,5 вольт (нижний луч поднят на пять делений). Начинаем переменным резистором постепенно увеличивать напряжение на «2» выводе микросхемы. Верхний луч пополз вниз, то есть напряжение на выводе «1» начало уменьшаться.
Увеличиваем переменным резистором ещё больше входное напряжение на выводе «2», до каких либо изменений в выходном напряжении на выводе «6».

Всё, импульсы на выходе микросхемы прекратились, первый луч на своей нулевой отметке (второе деление снизу), напряжение на выводе «1» около 0,7 вольта (второй луч поднят чуть больше одного деления от своей нулевой линии).

Теперь всё, что мы увидели на практике, постараюсь теоретически изложить ниже.
В этой микросхеме стабилизация напряжения и токовая защита, происходит не так, как в ранее рассмотренной нами микросхеме TL494. Здесь мы не увидим плавное изменение ширины выходных импульсов от изменения входного напряжения на входе усилителя ошибки (вывод «2»), или на входе компаратора тока (вывод «3»), так как выходными импульсами микросхемы (выходным каскадом) управляет компаратор (компаратор тока), и он при превышении каких либо порогов, просто выключает выходной каскад, а потом при нормализации напряжений и токов — включает.
Инвертирующий вход этого компаратора внутренне смещён на 1,0 вольт. Ограничение (отключение) выходных импульсов происходит, если на выводе «3» компаратора превысить этот порог в 1,0 вольт, или если на выводе «1» уменьшить напряжение так, чтобы оно не превышало падения напряжения на двух последовательно включенных диодах ( у нас получилось около 0,7 вольт). Напряжение на этом выводе достигает такой величины, если входное напряжение на входе усилителя ошибки (вывод «2») превысит 2,5 вольта, потому что на не инвертирующий вход этого усилителя ошибки по внутренним цепям подаётся напряжение 2,5 вольт, то есть что-то похоже на работу TL-431.
Ещё вывод «1» можно использовать, как второй контур регулирования выходного напряжения, если к этому выходу, например подключить транзистор, управляемый светодиодом (оптрон), который связан с выходом БП. Можно так же по этому входу блокировать (аварийно отключить) микросхему, замыкая его транзистором, или ещё чем либо на общий провод.

Если объяснить более понятным языком, то управление выходным напряжением (током) осуществляется здесь тоже усилителями ошибки, как и в ТЛ494, только в той разнице, что в ТЛ494 изменяется скважность выходных импульсов, а здесь управление происходит пачками выходных импульсов.
То есть при включении БП, и на выходе МС появляются импульсы. Напряжение на выходе БП начинает расти, и при достижении установленного порога (например 12 вольт), когда до этого напряжения зарядится конденсатор фильтра — импульсы на выходе МС прекращаются.
Подключенная нагрузка потребляет ток и конденсатор разряжается. Выходное напряжение начинает понижаться и в этот момент (после определённого порога) включается МС и на выход опять поступают импульсы. После нескольких импульсов (пачки импульсов) конденсатор снова подзаряжается до установленного порога и импульсы опять прекращаются.
Если ток нагрузки небольшой, то для подзаряда конденсатора хватает нескольких импульсов (короткая пачка) и соответственно проходит больше времени для подачи на выход следующей пачки импульсов (больше расстояние между пачками импульсов).
При увеличении тока нагрузки, соответственно нужно большее кол-во импульсов в пачке (длинная пачка), чтобы зарядить конденсатор, и соответственно также уменьшается время и между пачками импульсов.
Если мы представим, что пачка импульсов — это один импульс (который может быть и уже и шире), а время (расстояние) между пачками — это время между каждым импульсом — здесь получается полный аналог ШИМ , как и ТЛ494.

Выходной каскад микросхемы выполнен по полу-мостовой схеме и рассчитан на средний ток около 200 мА, пиковый же ток может достигать 1,0 А и на этом уровне ограничивается микросхемой.
Выходной каскад может управлять, как мощным полевым, так и биполярным транзистором.

Ну вот по этим микросхемам, в принципе всё, что хотел сказать. В интернете очень много по ним написано, и есть много технической документации. Если хотите узнать по ним что-то большее и более углубленно, поисковик Вам в руки.

Схемы включения uc3843, uc3842, ka3525a, uc3845, sg3525, uc3844, uc3846 — описание и принцип работы

В настоящее время существует огромное количество различных микросхем, или микрочипов, которые используются в самых различных блоках питания аппаратуры. Если говорить обобщенно, интегральная микросхема представляет собой пластмассовый прямоугольник с гибкими выходами, внутри которого находится вся «умная начинка».

uc3843 — описание, принцип работы, схема включения

Микросхема uc3843 — интегральная схема (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией. В промышленном производстве выпускается в корпусах типа SOIC-8(14), DIP-8.

Основным принципом работы можно назвать применение вместе с uc3843 МОП транзистора. Это объясняется тем фактом, что мощность выходного каскада uc3843 незначительная. Поскольку амплитуда выходного сигнала может достигать напряжения питания МС, в качестве ключа используют МОП-транзистор.

Схема включения uc3843 приведена на рисунке.

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

  • на первый подается напряжение;
  • второй нужен для создания обратной связи;
  • в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
  • четвертый — место подключение переменного резистора;
  • пятый — общий;
  • шестой служит для снятия ШИМ-импульсов;
  • седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
  • восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.

ka3525a — описание, принцип работы, схема включения

ka3525a — это импульсные стабилизаторы напряжения от производителя Fairchild. Он позволяет обеспечить внутренний мягкий старт, контроль времени. Схема включения отображена на рисунке 3.

uc3845 — описание, принцип работы, схема включения

uc3845 — это универсальный микрочип для однотактных преобразователей напряжения. Используется в прямо- и обратноходовых преобразователях. Работает в режиме реле и полноценного ШИМ стабилизатора напряжения с ограничениями по току. Во время перегрузки микрочип переходит в режим стабилизации тока. Чтобы обеспечить стабилизацию напряжения, необходимы дополнительные резисторы и транзистор.

Принцип работы ШИМ uc3845 основан на контроле среднего значения выходного напряжения и максимального значения тока. Если уменьшается нагрузка, выходное напряжение увеличивается. Амплитуда на токоизмерительном резисторе уменьшается, длительность импульса уменьшается до восстановления баланса между напряжением и током.

Схема включения микросхемы (8 выводов) uc3845 отображена на рисунке 4.

sg3525 — описание, принцип работы, схема включения

Микросхема sg3525 — широтно-импульсный модулятор в интегральном исполнении. Обеспечивает повышение производительности и уменьшение числа внешних деталей при проектировании и производстве всех видов импульсных источников питания. Имеет встроенный источник опорного напряжения +5,1В. Вход генератора обеспечивает синхронизированную работу различны устройств. sg3525 имеет встроенный плавный пуск схемы, что обеспечивается благодаря наличию внешнего конденсатора. Входные каскады микросхемы обеспечивают ток на выходе до 400 мА .

Схема подключения видна на рисунке 5.

uc3844 — описание, принцип работы, схема включения

Микросхема uc3844 широко распространена в импульсных блоках питания компьютерной и различной бытовой техники. uc3844 используется для управления полевым ключевым транзистором в схемах ИБП.

Микрочипы uc3844 разработаны специально для DC-DC преобразователей, поскольку преобразовывают постоянное напряжение одной величины в постоянное напряжение другой величины.

Если напряжение питания в норме, на выводе 8 появляется напряжение +5В, которое приводит в запуск генератор OSC.

Производством чипов uc3844 занимаются фирмы UNITRODE, ST и TEXAS INSTRUMENTS.

Схема включения отображена на рисунке 6.

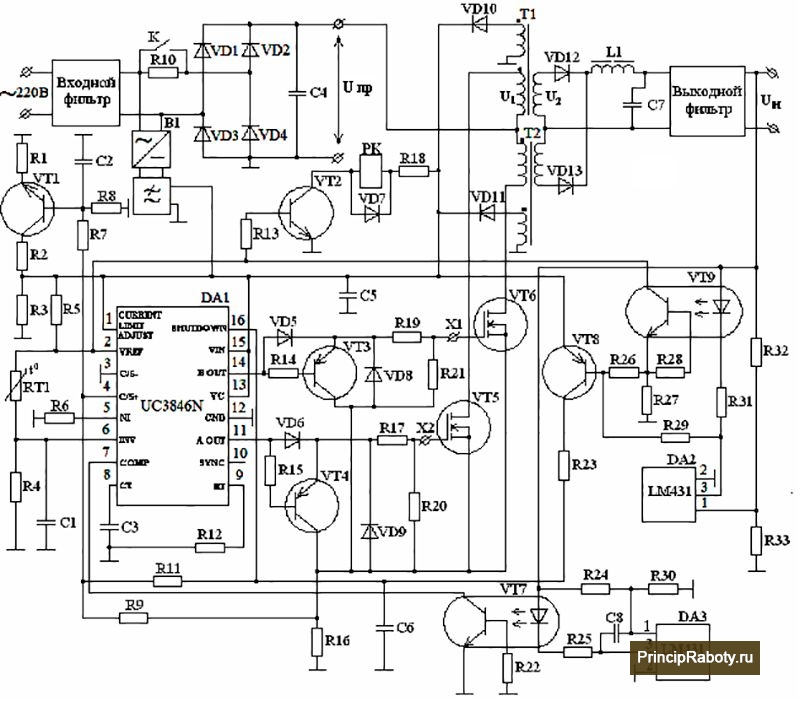

uc3846 — описание, принцип работы, схема включения

ШИМ контроллер uc3846 имеет 16 выводов. Основные принципы работы можно обозначить тезисами:

Sg3525ap схема включения в сварочных инверторных аппаратов

В статье пойдет речь о контроллере SG3525A – одном из серии управляемых напряжением ШИМ контроллеров с фиксированной частотой преобразования, специально спроектированных для построения любых типов импульсных источников питания и позволяющих до минимума сократить число необходимых внешних компонентов.

Это стало возможным благодаря наличию встроенного опорного источника питания (+5,1 В ±1%) – вывод 16, возможности управления частотой работы внешней RC-цепью – вывод 6 Rт и вывод 5 Ст, длительностью интервала «мертвого» времени – одним внешним резистором между выводами 5 Ст и 7 DISCHARGE, длительностью времени плавного старта – одним внешним конденсатором (вывод 8 SOFT-START), встроенным драйверам (±200 мА) для управления внешними силовыми транзисторами или внешним маломощным трансформатором. Помимо всего вышеуказанного, в ИС предусмотрена возможность синхронизации нескольких источников от одного внешнего тактового сигнала (вывод 3 SYNC) и защиты по току внешних силовых транзисторов (вывод 10 SHUTDOWN).

SG3525 PDF

В общем, хоть эта микросхема и не нова, но ее структура позволяет реализовывать различные схемы преобразователей со многими дополнительными опциями. Такими как: стабилизация выходного напряжения, защита по току мощных ключевых транзисторов, защита от перенапряжения, отключение преобразователя при достижении минимального напряжения питания. Правда, диапазон регулировки ШИМ у нее только 50%.

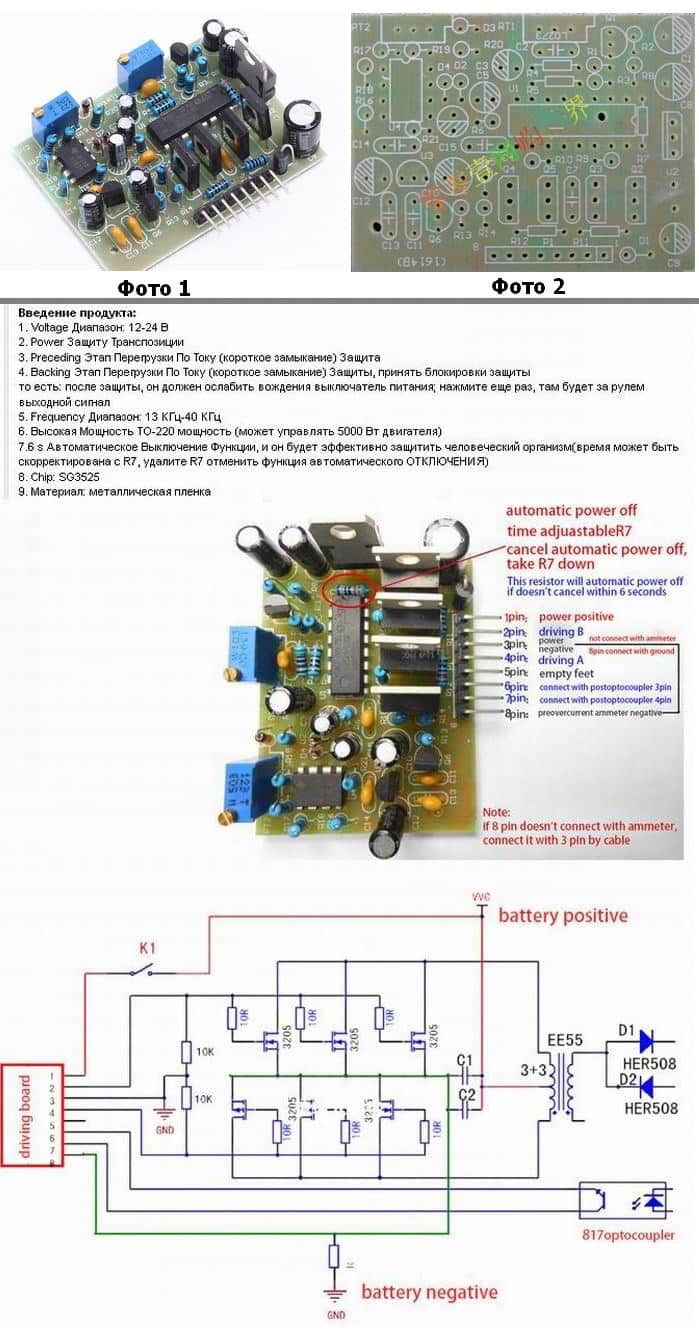

Эта микросхема входит в модуль управления мощными полевыми транзисторами КМОП структуры в преобразователе напряжения, показанном на фото 1.


Ниже приведен машинный перевод параметров данного модуля. Это скриншот страницы с сайта aliexpress.com.

Купить модуль управления

Для того чтобы разобраться в работе данного модуля, для дальнейшего его использования, пришлось срисовать принципиальную электрическую схему прямо с печатной платы. Обращаю ваше внимание на то, что нумерация электронных компонентов на схеме и нумерация их на оригинальной плате не совпадают.

Назначения элементов и работа схемы

Начнем с конденсатора С1, резисторов R5 и R6 – это элементы, от величин которых зависит рабочая частота контроллера, которую можно регулировать естественно с помощь триммера R5. C3 – от величины этого конденсатора зависит время плавного запуска схемы. От величины резистора R4 зависит длительность интервала «мертвого» времени. Выводы 1 и 2 микросхемы DA1, это входы усилителя ошибки. Так как данный модуль управления предназначен для работы в составе довольно таки мощного преобразователя, по всей вероятности на данном усилителе собрана схема мягкого запуска. Т.е. при включении схемы, в первый момент времени длительность выходных импульсов управления мощными ключами минимальная. По мере заряда конденсатора С2 их длительность увеличивается до нужной величины. Конденсаторы С5 и С6, по всей видимости фильтрующие. На биполярных транзисторах VT2… VT5 собраны дополнительные ключи для управления затворами мощных КМОП транзисторов.

На микросхеме DA4 собрана схема защиты мощных транзисторов от превышения допустимого тока. Схема питается от отдельного микросхемного стабилизатора напряжения DA3. Обратите внимание, что общий провод схемы защиты соединен с «землей» через контакт 8 разъема и датчик тока – шунт. С контакта 8 разъема едет провод на истоки мощных транзисторов. Таким образом, сигнал с шунта через резистор R23 подается на инвертирующий вход операционного усилителя DA4.2. А нижний конец шунта через «земляной» провод через резистор R22 подается на не инвертирующий вход данного ОУ. Коэффициент усиления напряжения шунта регулируют при помощи резистора обратной связи R21 и в общем случае он равен отношению R21/R23. С помощью этого резистора регулируют и уровень тока отсечки схемы защиты. На DA4.1 собран компаратор напряжений. Опорное напряжение с резистивного делителя R18,R19 подается на инвертирующий вход ОУ, вывод 6 DA4.1. На не инвертирующий вход подается усиленное напряжение с датчика тока – шунта. Диод VD2 в схеме компаратора устраняет эффект дребезга выходного напряжения, когда синфазные сигналы на его входе находятся в зоне равенства. В нормальном режиме работы преобразователя усиленное напряжение сигнала с шунта должно быть всегда меньше опорного напряжения на выводе 6 мс DA4.1. Увеличение тока через КМОП транзисторы повлечет за собой увеличение напряжения на выводе 5 мс DA4.1 и как только оно превысит опорное напряжение, компаратор включится и на его выходе появится напряжение примерно равное напряжению его питания, т.е. +5В. Это напряжение через разделительный диод VD1 поступит на вход SHUTDOWN (выключение) — вывод 10 мс DA1.

В схеме есть еще одна защита, схема которой реализована на оптотранзисторе U1, который подключается через разъем и маломощном тиристоре VS1. Какой будет эта защита решать вам. Допустим, преобразователь перешел в аварийный режим, отработала определенная схема защиты. Открылся транзистор оптрона и через его переход коллектор-эмиттер, на управляющий электрод тиристора VS1 поступило открывающее напряжение. Тиристор открылся и уже чрез его и резистор R13 со стабилизатора DA2 вывод 3 подается напряжение на вход «выключение» — вывод 10 мс DA1. При этом на выводах 11 и 14 мс DA1 возникает низкий уровень напряжения. Транзисторные ключи выключаются. Похоже все понятно.

Рисунок печатной платы я делал в программе Lay6.

Я этот модуль приобрел, наверное, год назад, да так руки до него и не достали. И я, думаю, вам быстрее пригодится эта информация. Если найдете ошибки, то комментируйте. Всякое бывает. Успехов. К.В.Ю.

В настоящее время существует огромное количество различных микросхем, или микрочипов, которые используются в самых различных блоках питания аппаратуры. Если говорить обобщенно, интегральная микросхема представляет собой пластмассовый прямоугольник с гибкими выходами, внутри которого находится вся «умная начинка».

uc3843 — описание, принцип работы, схема включения

Микросхема uc3843 — интегральная схема (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией. В промышленном производстве выпускается в корпусах типа SOIC-8(14), DIP-8.

Основным принципом работы можно назвать применение вместе с uc3843 МОП транзистора. Это объясняется тем фактом, что мощность выходного каскада uc3843 незначительная. Поскольку амплитуда выходного сигнала может достигать напряжения питания МС, в качестве ключа используют МОП-транзистор.

Схема включения uc3843 приведена на рисунке.

Рисунок 1. Схема включения uc3843

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

  • на первый подается напряжение;
  • второй нужен для создания обратной связи;
  • в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
  • четвертый — место подключение переменного резистора;
  • пятый — общий;
  • шестой служит для снятия ШИМ-импульсов;
  • седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
  • восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.

Рисунок 2. Типовая схема включения uc3842

ka3525a — описание, принцип работы, схема включения

ka3525a — это импульсные стабилизаторы напряжения от производителя Fairchild. Он позволяет обеспечить внутренний мягкий старт, контроль времени. Схема включения отображена на рисунке 3.

Рисунок 3. Схема подключения микрочипа ka3525a

uc3845 — описание, принцип работы, схема включения

uc3845 — это универсальный микрочип для однотактных преобразователей напряжения. Используется в прямо- и обратноходовых преобразователях. Работает в режиме реле и полноценного ШИМ стабилизатора напряжения с ограничениями по току. Во время перегрузки микрочип переходит в режим стабилизации тока. Чтобы обеспечить стабилизацию напряжения, необходимы дополнительные резисторы и транзистор.

Принцип работы ШИМ uc3845 основан на контроле среднего значения выходного напряжения и максимального значения тока. Если уменьшается нагрузка, выходное напряжение увеличивается. Амплитуда на токоизмерительном резисторе уменьшается, длительность импульса уменьшается до восстановления баланса между напряжением и током.

Схема включения микросхемы (8 выводов) uc3845 отображена на рисунке 4.

Рисунок 4. Схема включения микрочипа uc3845

sg3525 — описание, принцип работы, схема включения

Микросхема sg3525 — широтно-импульсный модулятор в интегральном исполнении. Обеспечивает повышение производительности и уменьшение числа внешних деталей при проектировании и производстве всех видов импульсных источников питания. Имеет встроенный источник опорного напряжения +5,1В. Вход генератора обеспечивает синхронизированную работу различны устройств. sg3525 имеет встроенный плавный пуск схемы, что обеспечивается благодаря наличию внешнего конденсатора. Входные каскады микросхемы обеспечивают ток на выходе до 400 мА .

Схема подключения видна на рисунке 5.

Рисунок 5. Схема подключения ШИМ sg3525

uc3844 — описание, принцип работы, схема включения

Микросхема uc3844 широко распространена в импульсных блоках питания компьютерной и различной бытовой техники. uc3844 используется для управления полевым ключевым транзистором в схемах ИБП.

Микрочипы uc3844 разработаны специально для DC-DC преобразователей, поскольку преобразовывают постоянное напряжение одной величины в постоянное напряжение другой величины.

Если напряжение питания в норме, на выводе 8 появляется напряжение +5В, которое приводит в запуск генератор OSC.

Производством чипов uc3844 занимаются фирмы UNITRODE, ST и TEXAS INSTRUMENTS.

Схема включения отображена на рисунке 6.

Рисунок 6. Схема включения микрочипа uc3844

uc3846 — описание, принцип работы, схема включения

ШИМ контроллер uc3846 имеет 16 выводов. Основные принципы работы можно обозначить тезисами:

  • если на 16 выводе напряжение ниже 0,35В, выходные импульсы на выводах 11 и 14 будут заблокированы полностью;
  • если на выводе 1 напряжение низкое (ниже 0,35В), результат будет таким же;
  • на 2 выводе напряжение должно составлять 5,1В;
  • 13 и 15 выводам соответствует напряжение питания 8-40В;
  • вывод 10 построен для внешней синхронизации в схеме;
  • 9 и 6 выводы нужны для подключения резистора и конденсатора, которые будут задавать частоту работу ШИМ;
  • выводы 3,4, а также 5,6 служат для сигналов ошибок общей схемы источника питания или преобразователя;
  • вывод 12 — общий провод;
  • вывод 7 — выход усилителя ошибки;
  • вывод 1 — ограничение предельного тока.

Основная схема включения микрочипа uc3846 представлена на рисунке 7.


Рисунок 7. Схема включения микрочипа uc3846

В статье пойдет речь о контроллере SG3525A – одном из серии управляемых напряжением ШИМ контроллеров с фиксированной частотой преобразования, специально спроектированных для построения любых типов импульсных источников питания и позволяющих до минимума сократить число необходимых внешних компонентов.

Это стало возможным благодаря наличию встроенного опорного источника питания (+5,1 В ±1%) – вывод 16, возможности управления частотой работы внешней RC-цепью – вывод 6 Rт и вывод 5 Ст, длительностью интервала «мертвого» времени – одним внешним резистором между выводами 5 Ст и 7 DISCHARGE, длительностью времени плавного старта – одним внешним конденсатором (вывод 8 SOFT-START), встроенным драйверам (±200 мА) для управления внешними силовыми транзисторами или внешним маломощным трансформатором. Помимо всего вышеуказанного, в ИС предусмотрена возможность синхронизации нескольких источников от одного внешнего тактового сигнала (вывод 3 SYNC) и защиты по току внешних силовых транзисторов (вывод 10 SHUTDOWN).

SG3525 PDF

В общем, хоть эта микросхема и не нова, но ее структура позволяет реализовывать различные схемы преобразователей со многими дополнительными опциями. Такими как: стабилизация выходного напряжения, защита по току мощных ключевых транзисторов, защита от перенапряжения, отключение преобразователя при достижении минимального напряжения питания. Правда, диапазон регулировки ШИМ у нее только 50%.

Эта микросхема входит в модуль управления мощными полевыми транзисторами КМОП структуры в преобразователе напряжения, показанном на фото 1.


Ниже приведен машинный перевод параметров данного модуля. Это скриншот страницы с сайта aliexpress.com.

Купить модуль управления

Для того чтобы разобраться в работе данного модуля, для дальнейшего его использования, пришлось срисовать принципиальную электрическую схему прямо с печатной платы. Обращаю ваше внимание на то, что нумерация электронных компонентов на схеме и нумерация их на оригинальной плате не совпадают.

Назначения элементов и работа схемы

Начнем с конденсатора С1, резисторов R5 и R6 – это элементы, от величин которых зависит рабочая частота контроллера, которую можно регулировать естественно с помощь триммера R5. C3 – от величины этого конденсатора зависит время плавного запуска схемы. От величины резистора R4 зависит длительность интервала «мертвого» времени. Выводы 1 и 2 микросхемы DA1, это входы усилителя ошибки. Так как данный модуль управления предназначен для работы в составе довольно таки мощного преобразователя, по всей вероятности на данном усилителе собрана схема мягкого запуска. Т.е. при включении схемы, в первый момент времени длительность выходных импульсов управления мощными ключами минимальная. По мере заряда конденсатора С2 их длительность увеличивается до нужной величины. Конденсаторы С5 и С6, по всей видимости фильтрующие. На биполярных транзисторах VT2… VT5 собраны дополнительные ключи для управления затворами мощных КМОП транзисторов.

На микросхеме DA4 собрана схема защиты мощных транзисторов от превышения допустимого тока. Схема питается от отдельного микросхемного стабилизатора напряжения DA3. Обратите внимание, что общий провод схемы защиты соединен с «землей» через контакт 8 разъема и датчик тока – шунт. С контакта 8 разъема едет провод на истоки мощных транзисторов. Таким образом, сигнал с шунта через резистор R23 подается на инвертирующий вход операционного усилителя DA4.2. А нижний конец шунта через «земляной» провод через резистор R22 подается на не инвертирующий вход данного ОУ. Коэффициент усиления напряжения шунта регулируют при помощи резистора обратной связи R21 и в общем случае он равен отношению R21/R23. С помощью этого резистора регулируют и уровень тока отсечки схемы защиты. На DA4.1 собран компаратор напряжений. Опорное напряжение с резистивного делителя R18,R19 подается на инвертирующий вход ОУ, вывод 6 DA4.1. На не инвертирующий вход подается усиленное напряжение с датчика тока – шунта. Диод VD2 в схеме компаратора устраняет эффект дребезга выходного напряжения, когда синфазные сигналы на его входе находятся в зоне равенства. В нормальном режиме работы преобразователя усиленное напряжение сигнала с шунта должно быть всегда меньше опорного напряжения на выводе 6 мс DA4.1. Увеличение тока через КМОП транзисторы повлечет за собой увеличение напряжения на выводе 5 мс DA4.1 и как только оно превысит опорное напряжение, компаратор включится и на его выходе появится напряжение примерно равное напряжению его питания, т.е. +5В. Это напряжение через разделительный диод VD1 поступит на вход SHUTDOWN (выключение) — вывод 10 мс DA1.

В схеме есть еще одна защита, схема которой реализована на оптотранзисторе U1, который подключается через разъем и маломощном тиристоре VS1. Какой будет эта защита решать вам. Допустим, преобразователь перешел в аварийный режим, отработала определенная схема защиты. Открылся транзистор оптрона и через его переход коллектор-эмиттер, на управляющий электрод тиристора VS1 поступило открывающее напряжение. Тиристор открылся и уже чрез его и резистор R13 со стабилизатора DA2 вывод 3 подается напряжение на вход «выключение» — вывод 10 мс DA1. При этом на выводах 11 и 14 мс DA1 возникает низкий уровень напряжения. Транзисторные ключи выключаются. Похоже все понятно.

Рисунок печатной платы я делал в программе Lay6.

Я этот модуль приобрел, наверное, год назад, да так руки до него и не достали. И я, думаю, вам быстрее пригодится эта информация. Если найдете ошибки, то комментируйте. Всякое бывает. Успехов. К.В.Ю.

Uc2846n чем различается с uc3846

все что посвящено электронике и общению специалистов. реклама других ресурсов.

  • Магазины
  • Форумы и конференции
  • Производители
  • Информационные ресурсы
  • Поисковики
  • FTP-серверы
  • />8 февраля
  • Тема:Куда пропал доступ к www.ti.com
  • От:jcxz
  • />8 февраля
  • Тема:Куда пропал доступ к www.ti.com
  • От:jcxz
В помощь начинающему

вопросы начального уровня

Модераторы раздела VAI aosp SergM fill vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • ARM, 32bit
  • MCS51, AVR, PIC, STM8, 8bit
  • Программирование
  • Схемотехника
  • Интерфейсы
  • />1 час назад
  • Тема:Межплатный 3х-вольтовый UART
  • От:Turgenev
  • />1 час назад
  • Тема:Межплатный 3х-вольтовый UART
  • От:Turgenev
International Forum

This is a special forum for English spoken people, read it first.

  • />Суббота в 19:40
  • От:HardEgor
  • />Суббота в 19:40
  • От:HardEgor
Образование в области электроники

все что касается образования, процесса обучения, студентам, преподавателям.

Модераторы раздела des00

  • />11 часов назад
  • Тема:Создание профессиональной ассоциации по микроэле…
  • От:baumanets
  • />11 часов назад
  • Тема:Создание профессиональной ассоциации по микроэле…
  • От:baumanets
Обучающие видео-материалы и обмен опытом

Обсуждение вопросов создания видео-материалов

Модераторы раздела iosifk

  • />17 февраля
  • Тема:Dilduino
  • От:k155la3
  • />17 февраля
  • Тема:Dilduino
  • От:k155la3

Cистемный уровень проектирования

    Последнее сообщение
Вопросы системного уровня проектирования

Применение MATLAB, Simulink, CoCentric, SPW, SystemC ESL, SoC

Модераторы раздела Rst7

  • />22 февраля
  • Тема:Как обеспечить целостность данных в EEPROM памят…
  • От:sunjob
  • />22 февраля
  • Тема:Как обеспечить целостность данных в EEPROM памят…
  • От:sunjob
Математика и Физика

Модераторы раздела Rst7

  • />3 часа назад
  • Тема:Задача по ТОЭ с плавающими параметрами, вопрос п…
  • От:Plain
  • />3 часа назад
  • Тема:Задача по ТОЭ с плавающими параметрами, вопрос п…
  • От:Plain
Операционные системы

Linux, Win, DOS, QNX, uCOS, eCOS, RTEMS и другие

Модераторы раздела Rst7

  • Программирование
  • Linux
  • uC/OS-II
  • scmRTOS
  • FreeRTOS
  • Android
  • />15 часов назад
  • Тема:Ecos v3.0 под процессор NXP LX2160
  • От:xvr
  • />15 часов назад
  • Тема:Ecos v3.0 под процессор NXP LX2160
  • От:xvr
Документация

оформление документации и все что с ней связано

Модераторы раздела Rst7

  • />20 февраля
  • Тема:Документация по ГОСТ Р 51904-2002
  • От:Jakirin
  • />20 февраля
  • Тема:Документация по ГОСТ Р 51904-2002
  • От:Jakirin
Системы CAD/CAM/CAE/PLM

обсуждение САПР AutoCAD, Компас, SolidWorks и др.

  • />5 февраля
  • Тема:Ошибка установки Solidworks
  • От:baumanets
  • />5 февраля
  • Тема:Ошибка установки Solidworks
  • От:baumanets
Разработка цифровых, аналоговых, аналого-цифровых ИС

Модераторы раздела Rst7

  • />Суббота в 09:03
  • Тема:Cadence. Онлайн курсы.
  • От:nikitaborodenkov
  • />Суббота в 09:03
  • Тема:Cadence. Онлайн курсы.
  • От:nikitaborodenkov
Электробезопасность и ЭМС

Обсуждение вопросов электробезопасности и целостности сигналов

Модераторы раздела Rst7

  • ЭМС
  • Электробезопасность
  • />5 февраля
  • Тема:Особенности применение термопредохранителя для з…
  • От:gte
  • />5 февраля
  • Тема:Особенности применение термопредохранителя для з…
  • От:gte
Управление проектами

Управление жизненным циклом проектов, системы контроля версий и т.п.

Модераторы раздела Rst7

  • />30 октября, 2022
  • Тема:Как тестировать разработанную электронику и встр…
  • От:KBH
  • />30 октября, 2022
  • Тема:Как тестировать разработанную электронику и встр…
  • От:KBH
Нейронные сети и машинное обучение (NN/ML)

Форум для обсуждения вопросов машинного обучения и нейронных сетей

Модераторы раздела Rst7

  • />19 февраля
  • Тема:Модуль на VHDL кусочно-линейной (семь участков) …
  • От:Мур
  • />19 февраля
  • Тема:Модуль на VHDL кусочно-линейной (семь участков) …
  • От:Мур

Программируемая логика ПЛИС (FPGA,CPLD, PLD)

    Последнее сообщение
Среды разработки — обсуждаем САПРы

Quartus, MAX, Foundation, ISE, DXP, ActiveHDL и прочие.
возможности, удобства.

Модераторы раздела vetal />des00 />

  • />11 часов назад
  • Тема:Vitis + Vivado = JTAG fail
  • От:Alex77
  • />11 часов назад
  • Тема:Vitis + Vivado = JTAG fail
  • От:Alex77
Работаем с ПЛИС, области применения, выбор

на чем сделать? почему не работает? кто подскажет?

Модераторы раздела vetal />des00 />

  • />1 час назад
  • Тема:считать прошивку
  • От:Faton_11
  • />1 час назад
  • Тема:считать прошивку
  • От:Faton_11
Языки проектирования на ПЛИС (FPGA)

Verilog, VHDL, AHDL, SystemC, SystemVerilog и др.

Модераторы раздела aosp vetal des00

  • />15 февраля
  • Тема:помощь с core atan
  • От:RuSTA
  • />15 февраля
  • Тема:помощь с core atan
  • От:RuSTA
Системы на ПЛИС — System on a Programmable Chip (SoPC)

разработка встраиваемых процессоров и периферии для ПЛИС

Модераторы раздела vetal des00 Omen_13

  • />9 февраля
  • Тема:Одновременное обращение 2 ядер к одной периферии…
  • От:mantech
  • />9 февраля
  • Тема:Одновременное обращение 2 ядер к одной периферии…
  • От:mantech

Цифровая обработка сигналов — ЦОС (DSP)

    Последнее сообщение
Сигнальные процессоры и их программирование — DSP

Обсуждение различных сигнальных (DSP) процессоров, возможностей, совместимости и связанных с этим тем.

Модераторы раздела des00

  • />5 февраля
  • Тема:Форт процессор в ПЛИС
  • От:gridinp
  • />5 февраля
  • Тема:Форт процессор в ПЛИС
  • От:gridinp
Читать:
Как восстановить хлорное железо
Алгоритмы ЦОС (DSP)

Обсуждение вопросов разработки и применения (программирования) алгоритмов цифровой обработки сигналов.

Модераторы раздела des00

  • />20 февраля
  • Тема:Частота сигнала
  • От:aBoomest
  • />20 февраля
  • Тема:Частота сигнала
  • От:aBoomest

Микроконтроллеры (MCU)

    Последнее сообщение
Cредства разработки для МК

FAQ, How-to, тонкости работы со средствами разработки

Модераторы раздела haker_fox

  • IAR
  • Keil
  • GNU/OpenSource средства разработки
  • />3 часа назад
  • Тема:Вопрос по настройкам в keil
  • От:uriy
  • />3 часа назад
  • Тема:Вопрос по настройкам в keil
  • От:uriy

—>
Модераторы раздела haker_fox

  • STM
  • NXP
  • Microchip (Atmel)
  • TI, Allwinner, GigaDevice, Nordic, Espressif и другие
  • />9 минут назад
  • Тема:stm32 меандр на таймерах.
  • От:novikovfb
  • />9 минут назад
  • Тема:stm32 меандр на таймерах.
  • От:novikovfb
RISC-V

Микроконтроллеры на базе ядер RISC-V, RISC-X

Модераторы раздела haker_fox

  • />19 февраля
  • Тема:Запуск USB на CH569/CH565
  • От:BSACPLD
  • />19 февраля
  • Тема:Запуск USB на CH569/CH565
  • От:BSACPLD

—>
Модераторы раздела haker_fox

  • />11 часов назад
  • Тема:Программатор не видит atmega128a.
  • От:dimir
  • />11 часов назад
  • Тема:Программатор не видит atmega128a.
  • От:dimir
MSP430

Модераторы раздела VAI />haker_fox />

  • />Среда в 19:30
  • Тема:MSP430FR5969 не работает по BSL
  • От:k155la3
  • />Среда в 19:30
  • Тема:MSP430FR5969 не работает по BSL
  • От:k155la3
Все остальные микроконтроллеры

и все что с ними связано

Модераторы раздела haker_fox

  • PIC
  • MCS51
  • PowerQUICC
  • HC(S)08
  • AVR32
  • STM8
  • MIPS
  • />16 февраля
  • Тема:Программатор для Silabs BusyBee EFM8, какой?
  • От:Dikoy
  • />16 февраля
  • Тема:Программатор для Silabs BusyBee EFM8, какой?
  • От:Dikoy
Отладочные платы

Вопросы, связанные с отладочными платами на базе МК: заказ, сборка, запуск

Модераторы раздела haker_fox

  • Arduino
  • Raspberry Pi
  • Rainbow
  • Siberia
  • EVMxxxx
  • />Пятница в 18:40
  • Тема:China-Link, Вариант отладчика из Китая
  • От:Azlina
  • />Пятница в 18:40
  • Тема:China-Link, Вариант отладчика из Китая
  • От:Azlina

Печатные платы (PCB)

    Последнее сообщение
Разрабатываем ПП в САПР — PCB development

FAQ, вопросы проектирования в ORCAD, PCAD, Protel, Allegro, Spectra, DXP, SDD, WG и др.

Модераторы раздела SergM />fill />

  • Библиотеки компонентов
  • Altium Designer, DXP, Protel
  • P-CAD 200x howto
  • Эремекс, Delta Design
  • Cadence
  • Примеры
  • Zuken CADSTAR
  • Siemens EDA — Xpedition, PADS (ex. Mentor)
  • Бесплатные САПР: KiCAD, EasyEDA, EAGLE и др.
  • />1 час назад
  • Тема:Altium 21.6 и выше
  • От:alekseychuk
  • />1 час назад
  • Тема:Altium 21.6 и выше
  • От:alekseychuk
Работаем с трассировкой

тонкости PCB дизайна, от Spectra и далее.

Модераторы раздела fill

  • />17 февраля
  • Тема:Как правильно перевести скоростную дифф. пару с …
  • От:DSIoffe
  • />17 февраля
  • Тема:Как правильно перевести скоростную дифф. пару с …
  • От:DSIoffe
Изготовление ПП — PCB manufacturing

Фирмы, занимающиеся изготовлением, качество, цены, сроки

Модераторы раздела fill

  • ПСБ Технолоджи
  • ТеПро
  • PS-Electro
  • Резонит
  • PCB Professional
  • Абрис
  • ОАО "НИЦЭВТ"
  • ООО "М-Плата"
  • в домашних условиях
  • />21 февраля
  • Тема:Статья "Финишные покрытия печатных плат: ENIG пр…
  • От:iva-nil
  • />21 февраля
  • Тема:Статья "Финишные покрытия печатных плат: ENIG пр…
  • От:iva-nil

Сборка РЭУ

    Последнее сообщение
Пайка и монтаж

вопросы сборки ПП, готовых изделий, а также устранения производственных дефектов

  • />21 февраля
  • Тема:Проект дозатора для нанесения паяльной пасты
  • От:destroit
  • />21 февраля
  • Тема:Проект дозатора для нанесения паяльной пасты
  • От:destroit
Корпуса

обсуждаем какие есть копруса, где делать и прочее

  • />2 часа назад
  • Тема:Моделирование силы продавливания платы
  • От:destroit
  • />2 часа назад
  • Тема:Моделирование силы продавливания платы
  • От:destroit
Вопросы надежности и испытаний

расчеты, методики, подбор компонентов

  • />13 ноября, 2022
  • Тема:Компоненты из Китая
  • От:mantech
  • />13 ноября, 2022
  • Тема:Компоненты из Китая
  • От:mantech

Аналоговая и цифровая техника, прикладная электроника

    Последнее сообщение
Вопросы аналоговой техники

разработка аналоговых схем, моделирование схем в SPICE, расчёты и анализ, выбор элементной базы

Модераторы раздела Alexandr ViKo Tanya Егоров

  • />2 часа назад
  • Тема:PWM + ФНЧ + PAM8302. Сделать звук чище.
  • От:Plain
  • />2 часа назад
  • Тема:PWM + ФНЧ + PAM8302. Сделать звук чище.
  • От:Plain
Цифровые схемы, высокоскоростные ЦС

High Speed Digital Design

  • />21 февраля
  • Тема:Влияние положительных и отрицательных выбросов (…
  • От:Plain
  • />21 февраля
  • Тема:Влияние положительных и отрицательных выбросов (…
  • От:Plain
RF & Microwave Design

wireless технологии и не только

Модераторы раздела l1l1l1

  • />3 часа назад
  • Тема:AT86RF215 и balun для 430-470 МГц
  • От:repstosw
  • />3 часа назад
  • Тема:AT86RF215 и balun для 430-470 МГц
  • От:repstosw
Метрология, датчики, измерительная техника

Все что связано с измерениями: измерительные приборы (осциллографы, анализаторы спектра и пр.), датчики, обработка результатов измерений, калибровка, технологии измерений и др.

Модераторы раздела ViKo />Tanya />

  • />Воскресенье в 18:59
  • Тема:Помогите идентифицировать датчик температуры
  • От:quark
  • />Воскресенье в 18:59
  • Тема:Помогите идентифицировать датчик температуры
  • От:quark
АВТО электроника

особенности электроники любых транспортных средств: автомашин и мотоциклов, поездов, судов и самолетов, космических кораблей и летающих тарелок.

Модераторы раздела Vasily_

  • />57 минут назад
  • Тема:Где "авто-хакеры" берут инфу по расшифровке CAN-…
  • От:Сергей Борщ
  • />57 минут назад
  • Тема:Где "авто-хакеры" берут инфу по расшифровке CAN-…
  • От:Сергей Борщ
Умный дом
  • />Воскресенье в 18:09
  • Тема:Как контролировать большое количество реле с пом…
  • От:mitya1698
  • />Воскресенье в 18:09
  • Тема:Как контролировать большое количество реле с пом…
  • От:mitya1698
3D печать

3D принтеры, наборы, аксессуары, ПО

  • />21 декабря, 2022
  • Тема:slicer для 3d принтера
  • От:Variant99
  • />21 декабря, 2022
  • Тема:slicer для 3d принтера
  • От:Variant99
Робототехника

Модели, классификация, решения, научные исследования, варианты применения

  • />31 марта, 2022
  • Тема:Подключение дисплея 3.2inch 320×240 Touch LCD (А…
  • От:Aaronli
  • />31 марта, 2022
  • Тема:Подключение дисплея 3.2inch 320×240 Touch LCD (А…
  • От:Aaronli
Ремонт и отладка

обсуждение вопросов ремонта и отладки различных устройств и готовых изделий

Модераторы раздела Herz

  • />17 часов назад
  • Тема:как выявить мертвый конденсатор
  • От:k155la3
  • />17 часов назад
  • Тема:как выявить мертвый конденсатор
  • От:k155la3

Силовая электроника — Power Electronics

    Последнее сообщение
Силовая Преобразовательная Техника

Источники питания электронной аппаратуры, импульсные и линейные регуляторы. Топологии AC-DC, DC-DC преобразователей (Forward, Flyback, Buck, Boost, Push-Pull, SEPIC, Cuk, Full-Bridge, Half-Bridge). Драйвера ключевых элементов, динамика, алгоритмы управления, защита. Синхронное выпрямление, коррекция коэффициента мощности (PFC)

Модераторы раздела Herz />Егоров />

  • />23 часа назад
  • Тема:Как сделать аварийное освещение щита?
  • От:_gari
  • />23 часа назад
  • Тема:Как сделать аварийное освещение щита?
  • От:_gari
Обратная Связь, Стабилизация, Регулирование, Компенсация

Организация обратных связей в цепях регулирования, выбор топологии, обеспечение стабильности, схемотехника, расчёт

Модераторы раздела Herz />Егоров />

  • />17 сентября, 2022
  • Тема:Ограничение скорости нарастания сигнала ШИМ на д…
  • От:Alex-lab
  • />17 сентября, 2022
  • Тема:Ограничение скорости нарастания сигнала ШИМ на д…
  • От:Alex-lab
Первичные и Вторичные Химические Источники Питания

Li-ion, Li-pol, литиевые, Ni-MH, Ni-Cd, свинцово-кислотные аккумуляторы. Солевые, щелочные (алкалиновые), литиевые первичные элементы. Применение, зарядные устройства, методы и алгоритмы заряда, условия эксплуатации. Системы бесперебойного и резервного питания

Модераторы раздела Herz />Егоров />

  • />18 января
  • Тема:Температура Li-ion аккумуляторов
  • От:maksimdag0
  • />18 января
  • Тема:Температура Li-ion аккумуляторов
  • От:maksimdag0
Высоковольтные Устройства — High-Voltage

Высоковольтные выпрямители, умножители напряжения, делители напряжения, высоковольтная развязка, изоляция, электрическая прочность. Высоковольтная наносекундная импульсная техника

Модераторы раздела Herz

  • />7 февраля
  • Тема:Маломощный трансформатор 220В -> 6000
  • От:sanya221
  • />7 февраля
  • Тема:Маломощный трансформатор 220В -> 6000
  • От:sanya221
Электрические машины, Электропривод и Управление

Электропривод постоянного тока, асинхронный электропривод, шаговый электропривод, сервопривод. Синхронные, асинхронные, вентильные электродвигатели, генераторы

Модераторы раздела Herz

  • />17 февраля
  • Тема:ABB DCS550-S02-0680-05 F508
  • От:Oleg_Gordzei
  • />17 февраля
  • Тема:ABB DCS550-S02-0680-05 F508
  • От:Oleg_Gordzei
Индукционный Нагрев — Induction Heating

Технологии, теория и практика индукционного нагрева

Модераторы раздела Herz

  • />10 января
  • Тема:Тиристорный инвертор
  • От:Слесарь
  • />10 января
  • Тема:Тиристорный инвертор
  • От:Слесарь
Системы Охлаждения, Тепловой Расчет – Cooling Systems

Охлаждение компонентов, систем, корпусов, расчёт параметров охладителей

Модераторы раздела Herz

  • />Четверг в 09:57
  • Тема:Тепловой расчет для КТ827А
  • От:Valery-m
  • />Четверг в 09:57
  • Тема:Тепловой расчет для КТ827А
  • От:Valery-m
Моделирование и Анализ Силовых Устройств – Power Supply Simulation

Моделирование силовых устройств в популярных САПР, самостоятельных симуляторах и специализированных программах. Анализ устойчивости источников питания, непрерывные модели устройств, модели компонентов

Модераторы раздела Herz />Егоров />

  • />8 февраля
  • Тема:Micro-Cap
  • От:Lnd
  • />8 февраля
  • Тема:Micro-Cap
  • От:Lnd
Компоненты Силовой Электроники — Parts for Power Supply Design

Силовые полупроводниковые приборы (MOSFET, BJT, IGBT, SCR, GTO, диоды). Силовые трансформаторы, дроссели, фильтры (проектирование, экранирование, изготовление), конденсаторы, разъемы, электромеханические изделия, датчики, микросхемы для ИП. Электротехнические и изоляционные материалы.

Модераторы раздела Herz />Егоров />

  • />16 часов назад
  • Тема:Включение/ выключение нагрузки 3-4kW (80V) полев…
  • От:Aner
  • />16 часов назад
  • Тема:Включение/ выключение нагрузки 3-4kW (80V) полев…
  • От:Aner

Интерфейсы

    Последнее сообщение
Форумы по интерфейсам

все интерфейсы здесь

  • ISDN/G.703/E1
  • ISA/PCI/PCI-X/PCI Express
  • Wireless/Optic
  • RS232/LPT/USB/PCMCIA/FireWire
  • Fast Ethernet/Gigabit Ethernet/FibreChannel
  • Интерфейсы для "интеллектуального дома"
  • от ТТЛ до LVDS здесь
  • IDE/ATA/SATA/SAS/SCSI/CF
  • Аудио/Видео интерфейсы
  • Сотовая связь и ее приложения
  • FAQ по XPort/WiPort
  • Controller Area Network (CAN)
  • />21 февраля
  • Тема:Почему в USB используется NRZI?
  • От:k155la3
  • />21 февраля
  • Тема:Почему в USB используется NRZI?
  • От:k155la3

Поставщики компонентов для электроники

    Последнее сообщение
Поставщики всего остального

от транзисторов до проводов

  • />23 часа назад
  • Тема:Shenzhen BLS electronics
  • От:Миша Чжу
  • />23 часа назад
  • Тема:Shenzhen BLS electronics
  • От:Миша Чжу
Компоненты

Закачка тех. документации, обмен опытом, прочие вопросы.

  • Тех. документация
  • Микросхемы
  • Транзисторы
  • Диоды
  • Резисторы
  • Средства индикации
  • />Воскресенье в 04:37
  • Тема:Нужна 12" ноутбучная матрица
  • От:Plain
  • />Воскресенье в 04:37
  • Тема:Нужна 12" ноутбучная матрица
  • От:Plain

Майнеры криптовалют и их разработка, BitCoin, LightCoin, Dash, Zcash, Эфир

    Последнее сообщение
Обсуждение Майнеров, их поставки и производства

наблюдается очень большой спрос на данные устройства.

  • />16 июля, 2021
  • Тема:Материнские платы для майнинга
  • От:Doka
  • />16 июля, 2021
  • Тема:Материнские платы для майнинга
  • От:Doka

Дополнительные разделы — Additional sections

    Последнее сообщение
Встречи и поздравления

Предложения встретиться, поздравления участников форума и обсуждение мест и поводов для встреч.

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />Четверг в 06:42
  • Тема:23 февраля
  • От:Сергей Борщ
  • />Четверг в 06:42
  • Тема:23 февраля
  • От:Сергей Борщ
Ищу работу

ищу работу, выполню заказ, нужны клиенты — все это сюда

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />17 часов назад
  • Тема:Ищу возможность поработать c платой Zynq в реаль…
  • От:baumanets
  • />17 часов назад
  • Тема:Ищу возможность поработать c платой Zynq в реаль…
  • От:baumanets
Предлагаю работу

нужен постоянный работник, разовое предложение, совместные проекты, кто возьмется за работу, нужно сделать.

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />2 часа назад
  • Тема:Цифровой трансивер для передачи данных.
  • От:vervs
  • />2 часа назад
  • Тема:Цифровой трансивер для передачи данных.
  • От:vervs
Куплю

микросхему; устройство; то, что предложишь ты ��

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />4 часа назад
  • Тема:PIC32MX795F512H-80I/PT
  • От:Coco
  • />4 часа назад
  • Тема:PIC32MX795F512H-80I/PT
  • От:Coco
Продам

есть что продать за деньги, пиво, даром ?
Реклама товаров и сайтов также здесь.

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />11 часов назад
  • Тема:Микросхемы STM32H743VIT
  • От:skoptsev
  • />11 часов назад
  • Тема:Микросхемы STM32H743VIT
  • От:skoptsev
Объявления пользователей

Тренинги, семинары, анонсы и прочие события

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />19 часов назад
  • Тема:Снижены цены и расширен склад источников питания…
  • От:КОМПЭЛ
  • />19 часов назад
  • Тема:Снижены цены и расширен склад источников питания…
  • От:КОМПЭЛ
Общение заказчиков и потребителей электронных разработок

Обсуждение проектов, исполнителей и конкурсов

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 haker_fox iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

  • />18 декабря, 2022
  • Тема:Как купить если ты не юрлицо?
  • От:Dejmos
  • />18 декабря, 2022
  • Тема:Как купить если ты не юрлицо?
  • От:Dejmos

Колличество:

Полное название микросхемы UC3846N
Тип ШИМ контроллер для импульсных источников питания
Максимальное напряжение питания (Pin 15) 40 В
Максимальное напряжение транзисторов (Pin 13) 40 В
Выходной ток (Pin 11, 14) . 500 мА
Выходное напряжение 5.1 В
Напряжение питания для стабильной работы 8. 40 В
Начальная частота 43 kHz
Рабочая частота до 500 kHz
Артикул: CHP022

Отличие серий UC1846, UC2846, UC3846 от UC1847, UC2847, UC3847 в начальном режиме выходных ключей микросхемы, у UC*846 в выключенном состоянии на выходе низкий уровень, у UC*847 в выключенном состоянии на выходе высокий уровень,

Power Electronics

В одном из постов форумчанин под ником Ломакин высказался о том, что в своих разработках импульсных источников питания (ИИП) использует ШИМ-микросхему UC3846.
Хотелось бы услышать мнение (плюсы/минусы) об UC3846 не только Ломакин_а, но и других участников форума, использующих в.у. ШИМ в своих девайсах.
Интересны были бы схемы включения настоящей микросхемы для одно (ПХП и ОХП..) и двухтактных (мост, полумост. ) ИИП.

ЗЫ. Может у кого есть описание и принцип работы контроллера на русском языке? (как у ДОДЭКА) Просьба выложить

Последний раз редактировалось Alex Thorn 14-04, 21:26, всего редактировалось 1 раз.

Ломакин
А зачем Вам тот кусочек у нуля? Это принципиально? Мне так даже нравится — рабочий участок входа ШИМ 1,25. 5В, ниже 1,25 блокировка. Ежели входом управлять через резистор, то туда через диоды по ИЛИ можно много блокировок втулить.
А пикча для понятности беседы — 3846:

Последний раз редактировалось Alex Thorn 14-04, 21:56, всего редактировалось 1 раз.

Их кстати делают Texas Instruments и Fairchild разница в цене примерно в 10 раз. И ещё вопрос если переходить на новую микросхему может выбрать что-то по новее?

С сайта китайского поставщика комплектующих, цитата:
"Наши сотрудники зачастую легко могут договорится о производстве интересующей вас партии комплектующих с любой фабрикой."

Последний раз редактировалось tig0r 14-04, 21:59, всего редактировалось 1 раз.

Самопал

Принесли в коробке сварочтый аппарат Гусь курочали не по детски на силовой плате вырвана гребенка с мясом на ней стоит термо резистор кто знает параметры или откуда взять

Основную плату запустил.
Работа вандалов

Микросхема uc3846n как работает

Сразу отбросим теории конспирологов в шапочках из фольги о порабощении человеческого сознания и тотальном контроле над людьми. В этой статье речь не о них.

В действительности опасность могли бы представлять хакеры

Однако сейчас чипы им не интересны: они передают сигнал на очень маленькое расстояние и не содержат важной информации в больших объемах. Для хакеров еще несколько лет куда выгоднее будет взламывать ваш компьютер или телефон

Однако если чипирование продолжит развиваться и выйдет на новый уровень, они могут в нем заинтересоваться, однако прогнозов на будущее мы дать не можем.

В любом случае не стоит бояться чипов. Научно-технический прогресс стремителен и то, что казалось нам странным раньше, теперь считается нормой. Могли ли мы несколько десятков лет назад представить, что будем просыпаться и ложиться в постель с девайсом, заменившим практически всю портативную технику? Так и в будущем вполне возможны подкожные чипы, которые постепенно придут на смену смартфонам!

SG3525 PDF

В общем, хоть эта микросхема и не нова, но ее структура позволяет реализовывать различные схемы преобразователей со многими дополнительными опциями. Такими как: стабилизация выходного напряжения, защита по току мощных ключевых транзисторов, защита от перенапряжения, отключение преобразователя при достижении минимального напряжения питания. Правда, диапазон регулировки ШИМ у нее только 50%.

Эта микросхема входит в модуль управления мощными полевыми транзисторами КМОП структуры в преобразователе напряжения, показанном на фото 1.


Ниже приведен машинный перевод параметров данного модуля. Это скриншот страницы с сайта aliexpress.com.

uc3846 — описание, принцип работы, схема включения

ШИМ контроллер uc3846 имеет 16 выводов. Основные принципы работы можно обозначить тезисами:

  • если на 16 выводе напряжение ниже 0,35В, выходные импульсы на выводах 11 и 14 будут заблокированы полностью;
  • если на выводе 1 напряжение низкое (ниже 0,35В), результат будет таким же;
  • на 2 выводе напряжение должно составлять 5,1В;
  • 13 и 15 выводам соответствует напряжение питания 8-40В;
  • вывод 10 построен для внешней синхронизации в схеме;
  • 9 и 6 выводы нужны для подключения резистора и конденсатора, которые будут задавать частоту работу ШИМ;
  • выводы 3,4, а также 5,6 служат для сигналов ошибок общей схемы источника питания или преобразователя;
  • вывод 12 — общий провод;
  • вывод 7 — выход усилителя ошибки;
  • вывод 1 — ограничение предельного тока.

Основная схема включения микрочипа uc3846 представлена на рисунке 7.

Рисунок 7. Схема включения микрочипа uc3846

Как смоделировать работу микросхемы

При моделировании работы нет необходимости в выпаивании микросхемы. Но обязательно нужно выключать устройство перед началом проведения работ. Проверка схемы на UC3842 заключается в том, чтобы на нее подать напряжение от внешнего источника и оценить работу. Процедура проведения работы выглядит так:

Отключается блок питания от сети переменного тока.
От внешнего источника стабилизированного напряжения и тока подается на седьмой контакт микросхемы напряжение больше 16 В. В этот момент должен произойти запуск микросхемы

Обратите внимание на то, что микросхема не начнет работать до тех пор, пока напряжение не окажется выше 16 В.
Используя осциллограф или вольтметр, нужно произвести замер напряжения на восьмом выводе. На нем должно быть +5 В.
Убедитесь в том, что напряжение на восьмом выводе стабильно

Если снизить напряжение источника питания ниже 16 В, то на восьмом выводе пропадет ток.
Используя осциллограф, проведите замер напряжения на четвертом выводе. В том случае, если элемент исправен, на графике будут импульсы пилообразной формы.
Измените напряжение источника питания – при этом частота и амплитуда сигнала на четвертом выводе останутся неизменными.
Проверьте осциллографом, есть ли на шестой ножке прямоугольные импульсы.

Только в том случае, если все вышеописанные сигналы имеются и ведут себя так, как и нужно, можно говорить об исправности микросхемы. Но рекомендуется проверять исправность и выходных цепей – диод, резисторы, стабилитрон. При помощи этих элементов происходит формирование сигналов для осуществления токовой защиты. Они выходят из строя при пробое.

Назначения элементов и работа схемы

Начнем с конденсатора С1, резисторов R5 и R6 – это элементы, от величин которых зависит рабочая частота контроллера, которую можно регулировать естественно с помощь триммера R5. C3 – от величины этого конденсатора зависит время плавного запуска схемы. От величины резистора R4 зависит длительность интервала «мертвого» времени. Выводы 1 и 2 микросхемы DA1, это входы усилителя ошибки. Так как данный модуль управления предназначен для работы в составе довольно таки мощного преобразователя, по всей вероятности на данном усилителе собрана схема мягкого запуска. Т.е. при включении схемы, в первый момент времени длительность выходных импульсов управления мощными ключами минимальная. По мере заряда конденсатора С2 их длительность увеличивается до нужной величины. Конденсаторы С5 и С6, по всей видимости фильтрующие. На биполярных транзисторах VT2… VT5 собраны дополнительные ключи для управления затворами мощных КМОП транзисторов.

На микросхеме DA4 собрана схема защиты мощных транзисторов от превышения допустимого тока. Схема питается от отдельного микросхемного стабилизатора напряжения DA3

Обратите внимание, что общий провод схемы защиты соединен с «землей» через контакт 8 разъема и датчик тока – шунт. С контакта 8 разъема едет провод на истоки мощных транзисторов

Таким образом, сигнал с шунта через резистор R23 подается на инвертирующий вход операционного усилителя DA4.2. А нижний конец шунта через «земляной» провод через резистор R22 подается на не инвертирующий вход данного ОУ. Коэффициент усиления напряжения шунта регулируют при помощи резистора обратной связи R21 и в общем случае он равен отношению R21/R23. С помощью этого резистора регулируют и уровень тока отсечки схемы защиты. На DA4.1 собран компаратор напряжений. Опорное напряжение с резистивного делителя R18,R19 подается на инвертирующий вход ОУ, вывод 6 DA4.1. На не инвертирующий вход подается усиленное напряжение с датчика тока – шунта. Диод VD2 в схеме компаратора устраняет эффект дребезга выходного напряжения, когда синфазные сигналы на его входе находятся в зоне равенства. В нормальном режиме работы преобразователя усиленное напряжение сигнала с шунта должно быть всегда меньше опорного напряжения на выводе 6 мс DA4.1. Увеличение тока через КМОП транзисторы повлечет за собой увеличение напряжения на выводе 5 мс DA4.1 и как только оно превысит опорное напряжение, компаратор включится и на его выходе появится напряжение примерно равное напряжению его питания, т.е. +5В. Это напряжение через разделительный диод VD1 поступит на вход SHUTDOWN (выключение) — вывод 10 мс DA1.

Проверка выходного сопротивления

Один из основных способов диагностики – замер величины сопротивления на выходе. Можно сказать, что это самый точный способ определения поломок

Обратите внимание на то, что в случае пробоя силового транзистора к выходному каскаду элемента будет приложен высоковольтный импульс. По этой причине происходит выход из строя микросхемы

На выходе сопротивление окажется бесконечно большим в случае, если элемент исправен.

Замер сопротивления производится между выводами 5 (масса) и 6 (выход). Измерительный прибор (омметр) подключается без особых требований – полярность значения не имеет. Рекомендуется перед началом проведения диагностики выпаять микросхему. При пробое сопротивление будет равно нескольким Ом. В том случае, если осуществлять измерение сопротивления без выпаивания микросхемы, то цепочка затвор-исток может звониться. И не стоит забывать о том, что в схеме блоков питания на UC3842 присутствует постоянный резистор, который включается между массой и выходом. При его наличии у элемента будет иметься выходное сопротивление. Следовательно, если на выходе сопротивление очень низкое или равно 0, то микросхема неисправна.

sg3525 — описание, принцип работы, схема включения

Микросхема sg3525 — широтно-импульсный модулятор в интегральном исполнении. Обеспечивает повышение производительности и уменьшение числа внешних деталей при проектировании и производстве всех видов импульсных источников питания. Имеет встроенный источник опорного напряжения +5,1В. Вход генератора обеспечивает синхронизированную работу различны устройств. sg3525 имеет встроенный плавный пуск схемы, что обеспечивается благодаря наличию внешнего конденсатора. Входные каскады микросхемы обеспечивают ток на выходе до 400 мА .

Схема подключения видна на рисунке 5.


Рисунок 5. Схема подключения ШИМ sg3525

Микросхема UC3842 (ШИМ) или изготавливаем Зарядное устройство для автомобильных аккумуляторов

Продолжая серию статей о самодельных лабораторных блоках питания, нельзя пройти мимо компьютерных блоков в основе которых лежит ШИМ контроллер серии UC38хх. В большинстве современных фирменных блоков ПК используется именно эта микросхема, что в перспективе позволяет своими руками создавать надежные и мощные источники питания. Переделка такого компьютерного блока питания в лабораторный будет происходить в несколько этапов:. Супервизор WT N производит мониторинг напряжения на шинах блока, отслеживает перегрузку, отвечает за пуск и аварийную остановку. Для его отключения необходимо произвести два простых действия. Выходное напряжение в блоке будет меняться в широком диапазоне, а питание 12 В штатного вентилятора должно быть неизменным. Существует несколько вариантов решения данной проблемы:. Последние два варианта не нуждаются в описании из-за своей простоты включения.

Как это защищает Ваш телефон

Данные на Вашем телефоне хранятся в зашифрованном виде на диске. Ключ, который разблокирует данные, хранится в защищенной области. Когда Вы разблокируете свой телефон с помощью ПИН-кода, пароля, идентификатора лица или сенсорного идентификатора, процессор внутри защищенной зоны аутентифицирует Вас и использует Ваш ключ для дешифрования Ваших данных в памяти.

Этот ключ шифрования никогда не покидает защищенную область защитного чипа. Если злоумышленник пытается войти в систему, угадывая ПИН или пароль, защищенный чип может замедлить их и обеспечить задержку между попытками. Даже если этот человек нарушил основную операционную систему Вашего устройства, защищенный чип ограничил бы попытки доступа к Вашим ключам безопасности.

Как работает микросхема (adsbygoogle = window.adsbygoogle || []).push(<>);

А теперь нужно рассмотреть кратко работу элемента. При появлении на восьмой ножке постоянного напряжения +5 В происходит запуск генератора OSC. На входы триггера RS и S поступает положительный импульс небольшой длины. Далее, после подачи импульса, происходит переключение триггера и на выходе появляется ноль. Как только импульс OSC начнет спадать, на прямых входах элемента напряжение окажется равным нулю. А вот на инвертирующем выходе появится логическая единица.

Эта логическая единица позволяет открыть транзистор, поэтому электрический ток начнет протекать от источника питания через цепочку коллектор-эмиттер к шестому выводу микросхемы. Отсюда видно, что на выходе будет находиться открытый импульс. И он прекратится только тогда, когда на третий вывод будет подано напряжение 1 В или выше.

Как работает микросхема

А теперь нужно рассмотреть кратко работу элемента. При появлении на восьмой ножке постоянного напряжения +5 В происходит запуск генератора OSC. На входы триггера RS и S поступает положительный импульс небольшой длины. Далее, после подачи импульса, происходит переключение триггера и на выходе появляется ноль. Как только импульс OSC начнет спадать, на прямых входах элемента напряжение окажется равным нулю. А вот на инвертирующем выходе появится логическая единица.

Эта логическая единица позволяет открыть транзистор, поэтому электрический ток начнет протекать от источника питания через цепочку коллектор-эмиттер к шестому выводу микросхемы. Отсюда видно, что на выходе будет находиться открытый импульс. И он прекратится только тогда, когда на третий вывод будет подано напряжение 1 В или выше.

Как работает система проверки шуб по чипу и стоит ли ей доверять

Фактическая маркировка меховых изделий началась еще 3 года назад. За это время система прошла свою “обкатку” среди участников оборота и фактически перешла под управление ЦРПТ только в июне этого года. При этом изменениям поверглись лишь организационные моменты.

Данные о продукции, которые были ранее у старого оператора, перенесли в новый личный кабинет. Перемаркировки уже выпущенной продукции при этом не планируется.

Для того, чтобы понимать основные принципы работы честного знака и то как происходит фиксация прослеживаемости шуб, необходимо ознакомится со следующими моментами:

  1. При маркировании изделия используется так называемые – контрольно идентификационные знаки или КИЗ.
  2. Они производятся и контролируются ГОЗНАКом и наносятся на шубу 3мя возможными способами: Вшиванием.
  3. Наклеиванием.
  4. Используя навесные бирки.

При производстве КИЗ, используется специальная радио-метка RFID.
Маркировка и выдача знаков, осуществляется только через систему “Честный знак” и контролируется ей же. При этом заказать выпуск КИЗ можно только в 3х случаях:

  1. Когда Вы являетесь импортером и ввозите продукцию на территорию ЕАЭС.

Когда Вы являетесь производителем шуб.
Когда идентификационный знак потеряет свою работоспособность, например в случае механического повреждения.
Другие участники оборота, лишь отмечают факты прибытия и выбытия идентификаторов на своем этапе реализации.

Как должен выглядеть правильный КИЗ

Те, что произведены на территории ЕАЭС

Те, что ввезены на территорию ЕАЭС

У ГОЗНАК на этот счет имеется четкие требования и правила внешнего вида КИЗ, которые должны наноситься на шубы. Всего их имеется 2 вида: (красные) ввозимые на территорию ЕАЭС, (зеленые) произведенные на территории ЕАЭС.

Расшифровываются они следующим образом:

  1. Указывается идентификатор страны.
  2. Отмечаются сведения о наличии чипа RFID в штрих-коде изделия.
  3. Наносится Data Matrix код информации о продукции.
  4. Указывается краткое название продукции, согласно интерпретации в классификаторе ТН ВЭД.
  5. Заносятся данные штрих-кода EAN-128 из организации ГС1 РУС ЮНИСКАН.
  6. В случае с красными КИЗ, отмечается факт ввоза на территорию таможенного союза. Для этого на идентификации страны, печатается стрелка.

sg3525 — описание, принцип работы, схема включения

Микросхема sg3525 — широтно-импульсный модулятор в интегральном исполнении. Обеспечивает повышение производительности и уменьшение числа внешних деталей при проектировании и производстве всех видов импульсных источников питания. Имеет встроенный источник опорного напряжения +5,1В. Вход генератора обеспечивает синхронизированную работу различны устройств. sg3525 имеет встроенный плавный пуск схемы, что обеспечивается благодаря наличию внешнего конденсатора. Входные каскады микросхемы обеспечивают ток на выходе до 400 мА .

Схема подключения видна на рисунке 5.

Рисунок 5. Схема подключения ШИМ sg3525

Немного теории

Схема отключения при понижении входного напряжения

Рис. Схема отключения при понижении входного напряжения

Схема отключения при понижении входного напряжения или UVLO-схема(по-английски отключение при понижении напряжения – Under-Voltage LockOut) гарантирует, что напряжение Vcc равно напряжению, делающему микросхему UC384x полностью работоспособной для включения выходного каскада. На Рис. показано, что UVLO-схема имеет пороговые напряжения включения и выключения, значения которых равны 16 и 10, соответственно. Гистерезис , равный 6В, предотвращает беспорядочные включения и выключения напряжения во время подачи питания.

Рис. Генератор UC3842

Частотозадающий конденсатор Ct заряжается от Vref(5В) через частотозадающий резистор Rt, а разряжается внутренним источником тока.

Микросхемы UC3844 и UС3845 имеют встроенный счетный триггер, который служит для получения максимального рабочего цикла генератора, равного 50%. Поэтому генераторы этих микросхем нужно установить на частоту переключения вдвое выше желаемой. Генераторы микросхем UC3842 и UC3843 устанавливается на желаемую частоту переключения. Максимальная рабочая частота генераторов семейства UC3842/3/4/5 может достигать 500 кГц.

Считывание и ограничение тока

Рис. Организация обратной связи по току

Преобразование ток-напряжение выполнено на внешнем резисторе Rs, связанном с землей. RC фильтр для подавления выбросов выходного ключа. Инвертирующий вход токочувствительного компаратора UC3842 внутренне смещен на 1 Вольт. Ограничение тока происходит, если напряжение на выводе 3 достигает этого порогового значения.

Усилитель сигнала ошибки

Рис. Структурная схема усилителя сигнала ошибки

Неинвертирующий вход сигнала ошибки не имеет отдельного вывода и внутренне смещен на 2,5 вольт. Выход усилителя сигнала ошибки соединен с выводом 1 для подсоединении внешней компенсирующей цепи, позволяя пользователю управлять частотной характеристикой замкнутой петли обратной связи конвертора.

Рис. Схема компенсирующей цепи

Схема компенсирующей цепи, подходящая для стабилизации любой схемы преобразователя с дополнительной обратной связью по току, кроме обратноходовых и повышающих конвертеров, работающих с током катушки индуктивности.

Возможны два способа блокировки микросхемы UC3842: повышение напряжения на выводе 3 выше уровня 1 вольт, либо подтягивание напряжения на выводе 1 до уровня не превышающего падения напряжения на двух диодах, относительно потенциала земли. Каждый из этих способов приводит к установке ВЫСОКОГО логического уровня напряжения на выходе ШИМ-копаратора (структурная схема). Поскольку основным (по умолчанию) состоянием ШИМ-фиксатора является состояние сброса, на выходе ШИМ-компаратора будет удерживаться НИЗКИЙ логический уровень до тех пор, пока не изменится состояние на выводах 1 и/или 3 в следующем тактовом периоде (периоде, который следует за рассматриваемым тактовым периодом, когда возникла ситуация, требующая блокировки микросхемы).

Как смоделировать работу микросхемы

При моделировании работы нет необходимости в выпаивании микросхемы. Но обязательно нужно выключать устройство перед началом проведения работ. Проверка схемы на UC3842 заключается в том, чтобы на нее подать напряжение от внешнего источника и оценить работу. Процедура проведения работы выглядит так:

Отключается блок питания от сети переменного тока. От внешнего источника стабилизированного напряжения и тока подается на седьмой контакт микросхемы напряжение больше 16 В. В этот момент должен произойти запуск микросхемы

Обратите внимание на то, что микросхема не начнет работать до тех пор, пока напряжение не окажется выше 16 В. Используя осциллограф или вольтметр, нужно произвести замер напряжения на восьмом выводе

На нем должно быть +5 В. Убедитесь в том, что напряжение на восьмом выводе стабильно. Если снизить напряжение источника питания ниже 16 В, то на восьмом выводе пропадет ток. Используя осциллограф, проведите замер напряжения на четвертом выводе. В том случае, если элемент исправен, на графике будут импульсы пилообразной формы. Измените напряжение источника питания – при этом частота и амплитуда сигнала на четвертом выводе останутся неизменными. Проверьте осциллографом, есть ли на шестой ножке прямоугольные импульсы.

Только в том случае, если все вышеописанные сигналы имеются и ведут себя так, как и нужно, можно говорить об исправности микросхемы. Но рекомендуется проверять исправность и выходных цепей – диод, резисторы, стабилитрон. При помощи этих элементов происходит формирование сигналов для осуществления токовой защиты. Они выходят из строя при пробое.

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

  • на первый подается напряжение;
  • второй нужен для создания обратной связи;
  • в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
  • четвертый — место подключение переменного резистора;
  • пятый — общий;
  • шестой служит для снятия ШИМ-импульсов;
  • седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
  • восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.


Рисунок 2. Типовая схема включения uc3842

Частота работы устройств, синхронизация

Микросхемы ШИМ-контроллеров могут применяться для различных целей. Чтобы отладить их совместную работу с другими элементами устройства, следует разобраться, как устанавливать те или иные параметры работы контроллера и какие компоненты цепи за это отвечают.

Резистор и емкость, задающие частоту работы всего устройства (RT, CT). Каждый контроллер может работать лишь на определенно заданной частоте. Каждый из импульсов следует лишь с этой частотой. Устройство может менять длительность импульсов, их форму и протяженность, но только не частоту. На практике это означает, что чем меньше протяженность импульса, тем длительнее пауза между ним и следующим. При этом частота следования всегда неизменна. Емкость, подключенная между ножкой CT и общим кабелем, и резистор, подключенный к выходу RT и общему кабелю, в комбинации могут задавать частоту, на которой будет работать контроллер.

  • Синхроимпульсы (CLOCK). Весьма распространены случаи, в которых требуется отладить работу нескольких контроллеров так, чтобы выходные сигналы формировались синхронно. Для этого к одному из контроллеров (как правило, ведущему) требуется подключить частотозадающие емкость и резистор. На выходе CLOCK контроллера сразу же появятся короткие импульсы, соответствующие напряжению, которые подаются на аналогичные выходы всей группы устройств. Их принято называть ведомыми. Выводы RT таких контроллеров следует объединить с ножками VREF, а CT – с общим кабелем.
  • Напряжение сравнения (RAMP). На этот вывод следует подавать сигнал пилообразной формы (напряжение). При возникновении синхроимпульса на выходе устройства образуется открывающее контрольное напряжение. После того как показатель напряжения на RAMP становится больше в несколько раз, чем величина выходного напряжения на усилителе ошибки, на выходе можно наблюдать импульсы, отвечающие закрывающему напряжению. Длительность импульса может рассчитывать от момента возникновения синхроимпульса вплоть до момента многократного превышения показателя напряжения на RAMP над величиной выходного напряжения усилителя ошибки.

Читать также: Подключение шуруповерта к зарядному устройству напрямую

uc3843 — описание, принцип работы, схема включения

Микросхема uc3843 — интегральная схема (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией. В промышленном производстве выпускается в корпусах типа SOIC-8(14), DIP-8.

Основным принципом работы можно назвать применение вместе с uc3843 МОП транзистора. Это объясняется тем фактом, что мощность выходного каскада uc3843 незначительная. Поскольку амплитуда выходного сигнала может достигать напряжения питания МС, в качестве ключа используют МОП-транзистор.

Схема включения uc3843 приведена на рисунке.

Рисунок 1. Схема включения uc3843

Назначение выводов микросхемы (краткий обзор)

Для начала нужно рассмотреть назначение всех выводов микросхемы. Описание UC3842 выглядит таким образом:

На первый вывод микросхемы подается напряжение, необходимое для осуществления обратной связи. Например, если понизить на нем напряжение до 1 В или ниже, на выводе 6 начнет существенно уменьшаться время импульса. Второй вывод тоже необходим для создания обратной связи. Однако, в отличие от первого, на него нужно подавать напряжение более 2,5 В, чтобы сократилась длительность импульса. Мощность при этом также снижается. Если на третий вывод подать напряжение более 1 В, то импульсы прекратят появляться на выходе микросхемы. К четвертому выводу подключается переменный резистор – с его помощью можно задать частоту импульсов. Между этим выводом и массой включается электролитический конденсатор. Пятый вывод – общий. С шестого вывода снимаются ШИМ-импульсы. Седьмой вывод предназначен для подключения питания в диапазоне 16..34 В. Встроена защита от перенапряжения

Обратите внимание на то, что при напряжении ниже 16 В микросхема работать не будет. Чтобы осуществить стабилизацию частоты импульсов, используется специальное устройство, которое подает на восьмой вывод +5 В

Прежде чем рассматривать практические конструкции, нужно внимательно изучить описание, принцип работы и схемы включения UC3842.

Назначение выводов микросхемы (краткий обзор)

Для начала нужно рассмотреть назначение всех выводов микросхемы. Описание UC3842 выглядит таким образом:

На первый вывод микросхемы подается напряжение, необходимое для осуществления обратной связи. Например, если понизить на нем напряжение до 1 В или ниже, на выводе 6 начнет существенно уменьшаться время импульса.
Второй вывод тоже необходим для создания обратной связи. Однако, в отличие от первого, на него нужно подавать напряжение более 2,5 В, чтобы сократилась длительность импульса. Мощность при этом также снижается.
Если на третий вывод подать напряжение более 1 В, то импульсы прекратят появляться на выходе микросхемы.
К четвертому выводу подключается переменный резистор – с его помощью можно задать частоту импульсов. Между этим выводом и массой включается электролитический конденсатор.
Пятый вывод – общий.
С шестого вывода снимаются ШИМ-импульсы.
Седьмой вывод предназначен для подключения питания в диапазоне 16..34 В. Встроена защита от перенапряжения

Обратите внимание на то, что при напряжении ниже 16 В микросхема работать не будет.
Чтобы осуществить стабилизацию частоты импульсов, используется специальное устройство, которое подает на восьмой вывод +5 В.

Прежде чем рассматривать практические конструкции, нужно внимательно изучить описание, принцип работы и схемы включения UC3842.

Похожие публикации

Эндуранс велосипед что это

Электросамокат с сиденьем взрослый какой выбрать

Электросамокат признали транспортным средством что это значит
