Зарядные устройства ноутбуков. Основы функционирования и схемотехники. (Часть II).
автор и преподаватель курса «Ремонт ноутбуков и нетбуков»
Продолжаем знакомить наших читателей со схемотехникой зарядных устройств ноутбуков.
Первая часть статьи
Цепь питания Charger’а
Про цепь питания долго говорить не придется, так как в этих цепях ничего особенного и интересного нет. Питающее напряжение Charger-контроллеров обычно находится в диапазоне 7. 28 Вольт. Но, как мы понимаем, в реальных схемах в качестве питающего используется напряжение сетевого адаптера +19V. Это напряжение подается на вход, обозначаемый обычно DCIN. Для фильтрации питающего напряжения, между входом DCIN и «землей» устанавливается конденсатор емкостью от единиц до нескольких десятков микрофарад (рис.1).
Рис.1 Типовая конфигурация цепи питаняи Charger-контроллера ноутбука
В цепи питания Charger’а очень часто устанавливается токоограничивающий резистор, номиналом примерно 10. 20 Ом. Кроме того, в целом ряде практических схем применяются диоды, предотвращающие протекание обратного тока через микросхему Charger’а в ситуации, когда будет перепутана полярность питающего напряжения.
Напряжение, прикладываемое к контакту DCIN, подается на внутренний линейный регулятор напряжения (LDO), который необходим для формирования питающего низковольтного напряжения для всех элементов микросхемы Charger’а. На выходе LDO формируется такое напряжение, которое определил разработчик микросхемы. Это может быть 3.3V(как в BQ24745), это может быть 5V (как в ISL6255), это может быть 5.4V (как в MAX1909). Во многих контроллерах это стабилизированное низковольтное напряжение выводится на один из выходных контактов, обозначаемых, чаще всего, LDO (в микросхемах ISL625x этот контакт принято обозначать VDD).
Целый ряд Charger’ов кроме LDO имеют в своем составе еще и источник опорного напряжения, которое также может выводиться на один из контактов микросхемы. Подобный контакт будет иметь наименование REF или VREF. Величина такого опорного напряжения может быть любой, и это следует уточнять в описании на микросхему Charger-контроллера. В качестве примера применения в микросхеме как интегрального LDO, так и дополнительного источника опорного напряжения, можно привести MAX1909 (рис.2)
Рис.2 В состав Charger-контроллера может быть интегрирован, как линейный стабилизатор, так и источник опорного напряжения
Особенностью интегрированных источников питания является то, что для их запуска, как правило, не требуется никаких управляющих сигналов. Они начинают функционировать сразу же, как только на входе DCIN появляется номинальное напряжение. Именно эта особенность может быть положена в основу диагностики микросхемы Charger’а. Для такой диагностики потребуется только лишь вольтметр, с помощью которого следует сделать два-три измерения напряжений. Нужно только знать цоколевку микросхемы. Отсутствие необходимых напряжений, или их несоответствие номиналам, явно указывает на неисправность Charger-контроллера.
Но, все-таки, алгоритм запуска LDO и/или источника опорного напряжения следует уточнять в описании микросхемы. Имеются такие Charger’ы, в которых LDO-регуляторы запускаются только при наличии сигнала детектора сетевого адаптера ACIN. В качестве такого примера можно назвать BQ24727.
Выбор источника питания системы
Напомним, что ноутбук может работать, либо от аккумуляторной батареи, либо от сети (через сетевой адаптер). Функцией зарядного устройства, кроме прочих, является выбор источника энергии для формирования, так называемого системного напряжения, часто обозначаемого VDC. И логика выбора здесь очень простая:
- если ноутбук подключен к питающей сети, то именно этот источник энергии и следует выбрать, отключившись от аккумулятора;
- если же питающая сеть не обнаружена, то необходимо перейти на питание от внутреннего аккумулятора ноутбука.
Рис.3 Схема выбора источника питания в ноутбуке
Классическим решением для обеспечения этой функции является использование двух ключей, работающих инверсно друг относительно друга (рис.3). Открывание ключа Q1 должно автоматически приводить к закрыванию Q2 , и наоборот. Управление этими ключами, естественно, возложено на микросхему Charger-контроллера.
Рассмотрим, как эта функция реализована в контроллере, входящем в семейство MAX1909 / MAX8725. Схему выбора источника питания на основе такого контроллера мы представили на рис.4. В качестве ключей традиционно используются P-канальные полевые транзисторы, назовем их PDL и PDS . Транзистор PDL является ключом между нагрузкой (системой) и батареей. Транзистор PDS является ключом между сетевым напряжением и нагрузкой. Другие производители Charger’ов эти ключи и контакты, управляющие ключами, могут обозначать и по-другому, например:
- SGATE и BGATE (в ISL6255);
- ACFET и BATFET (в описаниях charger’ов BQ2474x)
- ACDRV и BATDRV и т.п.
Рис.4 Схема выбора источника питания, реализованная на контроллере MAX8725 / MA1909
Если на входе ноутбука детектируется наличие «сетевого» напряжения, например, +19V, то батарею необходимо изолировать от системной нагрузки, отключением транзистора PDL. При этом транзистор PDS, естественно, должен включиться, подав питание +19V в систему.
Если сетевой адаптер отсутствует, контроллер MAX1909 должен переключить транзисторы PDL и PDS в противоположные состояния, в результате чего в систему будет подано, например, +12V. При этом транзистор PDL открывается через 7.5 мкс после того, как закрывается PDS.
Внутренняя схема управления выходными сигналами PDS и PDL в контроллере MAX1909 представлена на рис.5. Анализ этой схемы показывает, что выбор между ключами PDL и PDS осуществляется путем сравнения входных сигналов BATT и DCIN.
Рис.5 Внутренняя архитектура цепи выбора источника питания контроллера MAX1909/MAX8725
Сигнал BATT является не чем иным, как напряжением аккумуляторной батареи. Уровень этого сигнала показывает, насколько заряжен аккумулятор, и какое выходное напряжение он способен поддерживать. Низкий уровень сигнала BATT говорит о том, что аккумулятор разряжен, а полное отсутствие этого сигнала говорит, либо об отключении аккумулятора, либо о его полной неисправности.
Сигнал DCIN, напомним, является входным питающим напряжением микросхемы Charger-контроллера. Это напряжение, фактически, берется от сетевого адаптера, и поэтому прямопропорционально величине +19V.
Итак, если разница в напряжениях DCIN и BATT становится менее 100 mV, контроллер должен закрыть транзистор PDS и открыть транзистор PDL. Дело в том, что малая разница между этими сигналами говорит о значительном снижении напряжения сетевого адаптера, т.е. говорит о его отключении. Переключив ноутбук на питание от аккумулятора, Charger MAX1909 полностью выключается, чтобы не создавать лишнюю нагрузку для аккумулятора. При этом транзистор PDL необходимо удерживать в открытом состоянии. Для этого внутри контроллера имеется шунтирующий резистор номиналом 100 кОм, который и осуществляет «подсаживание» затвора транзистора PDL, обеспечивая его открытое состояние в следующих ситуациях:
- когда отсутствует напряжение сетевого адаптера;
- когда срабатывает тепловая защита батареи;
- когда Charger выключается управляющим контроллером ноутбука (южным мостом или контроллером EC/KBC).
Драйверы, формирующие сигналы PDS и PDL полностью интегрированы в микросхему. Положительное смещение, необходимое для запирания ключей, подается на эти драйверы через вывод, обозначаемый SRC. В реальных схемах на этот контакт подается системное напряжение VDC.
Несмотря на обязательность наличия транзисторов, выбирающих источник энергии, не все существующие Charger-контроллеры формируют сигналы управления этими ключами. Если контроллером не предусмотрено формирование сигналов, аналогичных рассмотренным выше PDS и PDL, управление транзисторами организуется внешними каскадами с помощью сигнала ACOK. Напомним, что ACOK является сигналом детектора сетевого питания, активизирующимся в тот момент времени, когда на входе ноутбука обнаруживается напряжение сетевого адаптера (VIN). Этот сигнал вполне можно «приспособить» для управления коммутирующими транзисторами.
В качестве примера такого Charger-контроллера, можно привести микросхему BQ24745. На выходе этого контроллера нет сигналов, аналогичных PDS и PDL. Имеется только сигнал ACOK. В качестве практического варианта применения этого контроллера на рис.6 приводим в сокращении часть схемы зарядного устройства ноутбука Dell Inspirion 15R (N5110).
Рис.6 Схема выбора источника питания ноутбука Dell Inspiron R15, реализованная на контроллере BQ24745
Для представленной схемы рассмотрим два состояния: отсутствие и наличие сетевого адаптера, формирующего напряжение +19V, которое на схеме означено AD+.
1) Когда сетевой адаптер не подключен, напряжение AD+ равно нулю. Питание осуществляется от аккумулятора, формирующего напряжение BT+, которое прикладывается к стоку транзистора PU4003. Через внутренний диод этого транзистора напряжение BT+, равное примерно +12V подается на исток PU4003. В результате, транзистор PU4003 открывается, т.к. напряжение его затвора (AD+=0V) становится меньше напряжения истока. Через открытый PU4003 напряжение аккумулятора BT+ начинает подаваться в систему (системное напряжение DCBATOUT). Это же напряжение DCBATOUT прикладывается и к истоку, и к затвору транзистора PU4002. При этом напряжения истока и затвора практически равны друг другу, т.к. транзистор PQ4001 закрыт. Все это обеспечивает закрытое состояние PU4002.
2) Когда к ноутбуку подключается сетевой адаптер, напряжение AD+ сразу же становится +19V. Это напряжение прикладывается к затвору транзистора PU4003. А так как на истоке этого транзистора установлено напряжение BT+, равное +12V, транзистор закрывается (напряжение затвора стало больше напряжения истока). Следует отметить, что через внутренний диод транзистора PU4002 напряжение AD+ прикладывается к истоку транзистора PU4002, в результате чего на истоке устанавливается 19V. Одновременно, на выходном контакте ACOK (конт.13) Charger-контроллера PU4001 формируется сигнал высокого уровня, которым открывается транзистор PQ4001. Открывание PQ4001 приводит к формированию на затворе транзистора PU4002 напряжения, меньшего, чем на его истоке. В результате, PU4002 открывается, и в систему подается напряжение DCBATOUT номиналом +19V.
При обсуждении ключей, осуществляющих выбор источника питания, следует обратить внимание на еще одно схемотехническое решение, которое часто реализуется в ноутбуках.
Управление ключами при калибровке батарей
Во многих ноутбуках реализована функция калибровки аккумуляторных батарей, позволяющая определить время, в течение которого батарея может поддерживать ноутбук в рабочем состоянии (так называемый RunTime). Цикл калибровки предполагает отключение батареи от зарядного устройства, и перевод ноутбука на работу от аккумулятора. При этом включается таймер, начинающий отсчет времени автономной работы ноутбука. Батарея, естественно, начинает разряжаться. Когда батарея полностью разрядится, зарядное устройство переключается в режим работы от сети и начинает заряд аккумулятора. При этом полученное время автономной работы фиксируется в специальном отчете.
Процесс калибровки предполагает соответствующее управление транзисторами PDS и PDL. Такое управление может быть реализовано разными способами, но наиболее продвинутые и функциональные Charger-контроллеры имеют встроенную логику проведения калибровки. Мы предлагаем рассмотреть данную функцию на примере контроллера MAX8725/MAX1909.
Функция калибровки в MAX8725 запускается установкой в низкий уровень сигнала MODE, который кроме этой функции позволяет еще задавать тип аккумуляторной батареи (3-элементная или 4-элементная). Подача на контакт MODE низкого уровня приостанавливает работу зарядного каскада, закрывает транзистор PDS и открывает транзистор PDL. Однако режим калибровки требует изменения конфигурации ключа PDS.
Рис.7 Конфигурация коммутирующих ключей зарядного устройства, поддерживающего функцию калибровки батарей
В схемах, предполагающих функцию калибровки, ключ PDS является двойным, т.е. он должен состоять из двух P-канальных транзисторов, у которых объединены истоки (рис.7). Оба транзистора должны открываться и закрываться одновременно, т.е. их затворы также должны быть объединены. Такое включение необходимо для того, чтобы предотвратить протекание тока от сетевого адаптера через внутренний диод MOSFET-транзистора.
Закрывание транзистора PDS (если он в схеме один) совсем не означает, что система не будет получать питание от сетевого адаптера. Так как напряжение аккумулятора ниже сетевого, диод транзистора PDS оказывается в открытом состоянии, и выдает в систему напряжение +19V (рис.8). В результате, эти 19 Вольт могут прикладываться к аккумулятору через открытый PDL. Короче, ничего хорошего из этого не получится.
Рис.8 При наличии сетевого адаптера ток протекает через внутренний диод транзистора PDS, если он один
Если обсуждать именно контроллеры MAX8725/MAX1909, то следует обратить внимание на то, что напряжение SRC (напряжение питания для драйверов PDS и PDL) должно браться с общей точки истоков двух транзисторов PDS. Такое решение гарантирует наличие питающего напряжения на SRC в любом возможном случае, а это в свою очередь, будет гарантировать надежное управление транзисторами.
Добавим еще несколько общих рассуждений на тему калибровки. Запуск калибровки должен сопровождаться особым предупреждением пользователя, т.к. эта процедура в обязательном порядке должна быть доведена до полного завершения. А именно, до окончания последующего заряда батареи после ее разряда. Если процедуру прервать до полного завершения зарада, то можно, в итоге, получить глубокий разряд аккумулятора, ведь даже выключенная система потребляет некоторое количество энергии. Если во время калибровки сетевой адаптер будет отключен, то микросхема MAX8725/MAX1909 оставит транзистор PDL в открытом состоянии. Если же, все-таки, калибровка была прервана, то необходимо в самые кратчайшие сроки подключить ноутбук к сети для заряда аккумулятора.
Если же во время калибровки была удалена батарея, то микросхема MAX8725/MAX1909 включает транзистор PDS и переводит ноутбук на питание от сетевого адаптера через 7.5 мкс после активизации сигнала отсутствия батареи.
Также следует отметить, что контроллер MAX1909 запрещает запуск калибровки, если батарея отсутствует, или если батарея глубоко разряжена.
Методики диагностирования Charger»ов на уровне сигналов и технологии компонентного ремонта — все это в учебном курсе «Профессиональный ремонт и обслуживание портативных компьютеров (ноутбуков и нетбуков)»
Ограничение входного тока
Одной из важнейших функций зарядного устройства является измерение тока, потребляемого системой от сетевого адаптера, а также управление этим током с целью его ограничения.
Ток, потребляемый ноутбуком от сетевого адаптера, расходуется на выполнение двух задач (рис.9):
- на питание системы;
- на заряд аккумулятора.
Рис.9 Ток сетевого адаптера распределяется между системой и аккумуляторной батареей
Естественно, что мощность сетевого адаптера для ноутбука должна быть рассчитана таким образом, чтобы соответствовать этим двум потребителям. Но при этом разработчики адаптера должны будут учесть самое «неблагоприятное» стечение обстоятельств, когда аккумуляторная батарея сильно разряжена, а поэтому ее заряд осуществляется увеличенным током, и в этот же момент времени вычислительная система ноутбука начинает выполнение сложной задачи, что приводит к резкому увеличению энергопотребления микропроцессора и памяти. В результате, сетевой адаптер должен быть изготовлен с учетом максимально возможной мощности потребления ноутбука. Это, конечно же, приведет к увеличению его стоимости и увеличению его габаритов, ведь большая мощность источника питания обеспечивается применением мощных, а, значит, дорогих и габаритных радиоэлементов.
В противном случае, при недостаточной мощности сетевого адаптера, мы получим нестабильно работающую систему, которая может зависнуть и перезагрузиться в любой момент времени.
Но возможен другой вариант решения данной проблемы. И заключается он в управлении мощностью потребителей. Смысл такого управления состоит в том, чтобы попытаться ограничить максимальный ток потребления от сетевого адаптера, т.е. не допустить такой ситуации, при которой и ток системы, и ток заряда аккумулятора являются максимальными. А реализовать это возможно только одним способом — ограничением какого-то из этих двух токов.
Приоритетом по энергопотреблению пользуется система, т.к. ограничение ее мощности будет приводить к снижению производительности и к неустойчивой работе. В то же самое время, заряд аккумулятора – процесс достаточно длительный, и некоторое снижение зарядного тока в редкие моменты времени, не скажется на работе батареи, по крайне мере, в заметной степени.
Получается, что если ток сетевого адаптера становится слишком большим (превышает заранее установленное пороговое значение), то начинается ограничение тока заряда батареи с целью стабилизации суммарного тока адаптера. Такое ограничение осуществляется пропорционально увеличению системного тока, вплоть до того, что ток зарядного устройства может уменьшиться до нуля (рис.10).
Рис.10 Возможные алгоритмы функционирования зарядного устройства с технологией Dynamic Power Management
Весь этот алгоритм управления реализован в рамках системы динамического управления питанием – Dynamic Power management – DPM . Поддержка DPM является встроенной функцией большинства современных микросхем Charger-контроллеров.
Реализация технологии DPM позволяет снизить пиковые токи сетевого адаптера, а поэтому при разработке и проектировании сетевого адаптера можно ориентироваться не на максимальное, а на среднее энергопотребление. Другими словами, технология DPM позволяет «сглаживать» пиковые потребления мощности, приводя их к среднему значению.
Для реализации функции DPM зарядное устройство должно быть оборудовано датчиком входного (полного) тока. В качестве такого датчика используется резистор с очень малым сопротивлением – обычно его номинал составляет 10. 20 мОм. Падение напряжения на этом резисторе прямопропорционально току, потребляемому совместно системой и зарядным устройством (рис.11). Это падение напряжения измеряется Charger’ом. И если напряжение токового датчика превышает установленное значение, то Charger-контроллер прекращает управлять силовыми ключами зарядного устройства, полностью закрывая их, или начинает автоматически ограничивать ширину импульсов, управляющих транзисторами зарядного устройства.
Рис.11 Общая конфигурация системы контроля входного тока ноутбука
Реализация схем токового ограничения может весьма заметно отличаться в контроллерах разных производителей. Мы выделим два основных подхода к измерению тока Charger-контроллерами. При измерении и ограничении тока ключевым моментом является формирование опорного уровня, задающего максимальное значение тока, т.е. контроллеру необходимо указать тот порог, превышение которого недопустимо. Напряжение, снимаемое с токового датчика, сравнивается контроллером с этим опорным значением.
В настоящее время существует два варианта построения схемы контроля тока:
- аналоговая;
- цифровая.
Разумно предположить, что в настоящее время наблюдается тенденция к переходу на цифровое измерение тока адаптера. Разница между двумя этими подходами заключается в том, каким образом задается порог ограничения.
В первом случае, это осуществляется с помощью резистивных делителей, изменяющих уровень опорного сигнала на соответствующем входе контроллера. Этот вход является одним из контактов внутреннего компаратора Charger’а.
Во втором случае, порог ограничения записывается во внутренний цифровой регистр контроллера в виде двоичного значения. Запись в регистр осуществляется по шине SMBus.
Аналоговый контроль тока системы
Сначала мы обсудим классический вариант контроля тока, предполагающий использование аналоговой схемы. В качестве базы для рассмотрения, мы, опять же, обратимся к контроллеру MAX8725.
Рис.12 Схема контроля и ограничения входного тока на базе контроллера MAX1909/MAX8725
Токовый датчик включается между контактами контроллера, обозначаемыми CSSN и CSSP. Напряжение токового датчика, фактически, является дифференциальным сигналом. Необходимо измерять именно падение напряжения на контактах токового датчика, т.е. насколько отличается потенциал одного контакта резистора от другого. Поэтому внутри контроллера устанавливается схема дифференциального усилителя и схема сдвига уровней.
Далее полученный сигнал, пропорциональный напряжению на токовом датчике, подается на вход усилителя ошибки, который сравнивает его с опорным напряжением, сформированным на контакте CLS. Разность этих двух сигналов будет управлять ШИМ-контроллером, формирующим сигналы для зарядного устройства. На вход CLS в реальных схемах подается напряжение, полученное делением опорного REF. Частотная компенсация усилителя ошибки обеспечивается цепью, подключаемой к контакту CCS.
Величина тока адаптера задается на этапе проектирования схемы, и не должна изменяться. Поэтому делитель напряжения является фиксированным.
Интересной особенностью MAX8725/MAX1909 является то, что микросхема на одном из своих выходов (IINP) формирует аналоговый сигнал, величина которого пропорциональна измеренному току. Этот сигнал может использоваться для информирования чипсета ноутбука о величине потребляемого тока. В частности в реальных схемах, этот сигнал подается на аналоговый вход микросхемы EC-контроллера.
Типы разъёмов в мониторах (DC-IN, HDMI, DP-IN, H/P , Thunderbolt, USB)
В современных мониторах устанавливается довольно много разъёмов, имея большие размеры экрана до 34 дюймов, возможно подключить к монитору сигнал от нескольких источников сигнала (нескольких компьютеров).
Порты, разъёмы в мониторах назначение
Поэтому в мониторах устанавливают следующие разъёмы.
Порт DC-IN 19V (Power)
DC-IN 19V (Power) — вход для подключения источника питания монитора. Как правило для мониторов применяют внешние источники питания, с внешним источником питания монитор меньше греется и можно сделать меньше толщину монитора.
Порт HDMI IN1, HDMI IN2
HDMI IN1, HDMI IN2 — цифровые входы предназначены для подключения компьютера или другого устройства имеющего выход HDMI, это может быть компьютер, плеер и т.д. По этому разъёму можно принять цифровой сигнал в отличном качестве, также передаётся по этому разъёму и звук.
Порт DP-IN — DisplayPort
DP-IN — DisplayPort, цифровой вход аналогичный порту HDMI, но в этом стандарте другая кодировка, разъём применяется для подключения к монитору устройств имеющих Display Port. Современные ноутбуки выше cреднего уровня как правило имеют DisplayPort с поддержкой преобразования сигнала в стандарт HDMI.
Разъем H/P Head/Phones (Out)
H/P Head/Phones (Out) — монитор может получать звуковой по цифровым входам HDMI или DisplayPort, а если возникнет необходимость можно вывести звук на наушники тогда они подключаются к этому порту.
Порт USB
USB — стандартный разъём стоит во многих устройствах, в мониторах могут быть USB порты USB Up-Stream и Down-Stream отличие между ними в том, что пользователю возможно потребуется большее число портов для передачи или получения информации с компьютера. Сами по себе порты на мониторе никак не связаны с компьютером и в таком случае их можно использовать только для зарядки телефона или другого устройства. Поэтому в монитор встраивают USB концентратор к порту Up-Stream подключают компьютер, это как правило первый порт, к остальным можно подключить различные устройства и обмениваться с ними информацией. Если порт может выдать ток большей величины чем оговорено в стандарте рядом с портом указывается максимальный ток.
Порт Thunderbolt v2
Thunderbolt v2 — порт разработанный Apple и Intel предназначен для подключения устройств имеющих такой порт, это как правило устройства от Apple. Не вдаваясь в технические параметры это аналог HDMI и DisplayPort.
Dcin что за вход

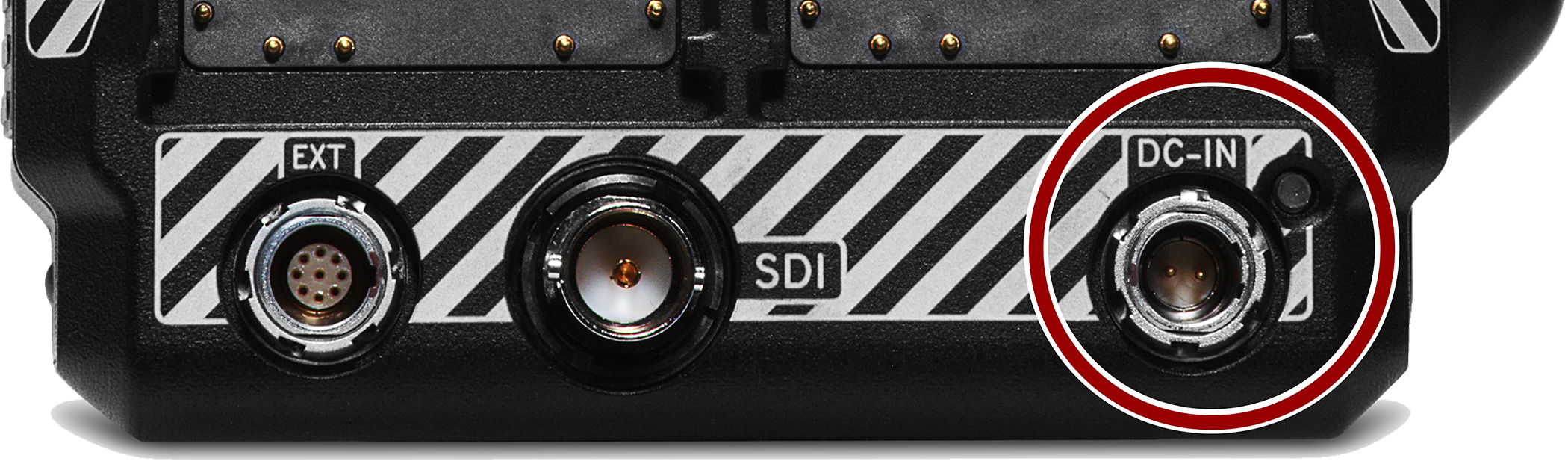

The DC-IN port is located on the back of the camera body.
Connect the 2-pin 0B ODU DC power Adaptor plug to this port to provide the camera with continuous DC power. The RED power Adaptor provides DC power to operate the camera and to recharge the attached Batteries.
NOTE: The camera cannot charge batteries while it is turned on.
Specifications
The 2-Pin 0B connector accepts unregulated (+) 7 to 17 Volts (V) Direct Current (DC) power.
The power consumption guidelines are:
The camera uses between 20 Watts and 24 Watts of power in its basic configuration
Additional power may be necessary based on ambient temperature and changes to camera firmware in future updates (up to an additional 5 Watts)
Up to an additional 8 Watts might be required for additional accessories attached to the top pogo port and the EXT port
Maximum power consumption is not expected to exceed 37 Watts

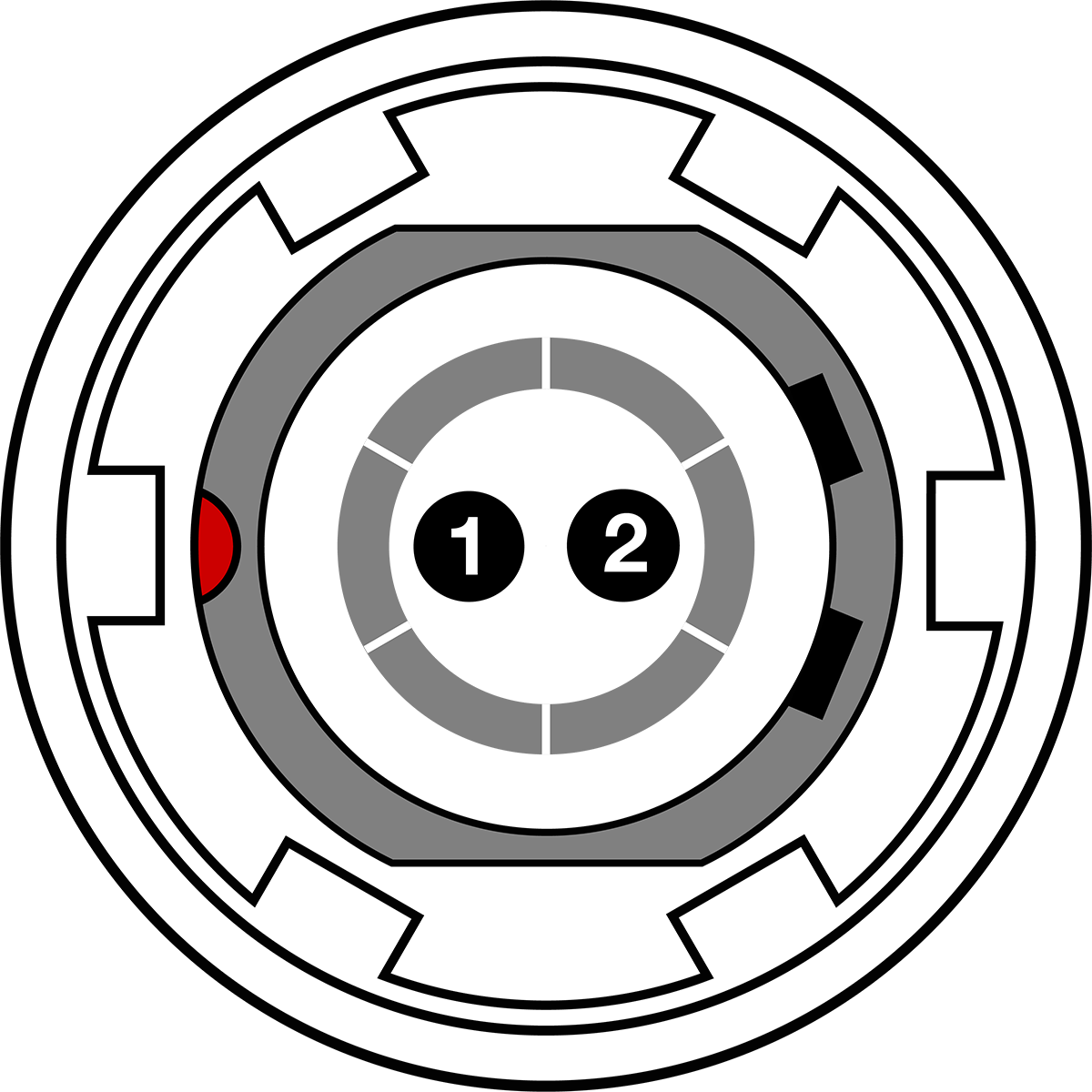

Figure: Front Face of DC-IN Port (looking at the back of the camera)
NOTE: The required mating connector is a 2-Pin 0B Straight Plug Connector (ODU, part# SX0LCX-P02LJG0-0001).
Разъем постоянного тока — DC connector
A Разъем постоянного тока (или разъем постоянного тока для одного распространенный тип разъема) — это электрический разъем для подачи питания постоянного тока (DC).
По сравнению с бытовыми вилками и розетками переменного тока, разъемы постоянного тока имеют гораздо больше стандартных типов, которые не являются взаимозаменяемыми. Размеры и расположение разъемов постоянного тока можно выбрать так, чтобы предотвратить случайное включение несовместимых источников и нагрузок. Типы варьируются от небольших коаксиальных разъемов, используемых для питания портативных электронных устройств, от адаптеров переменного тока до разъемов, используемых для автомобильных аксессуаров и аккумуляторных блоков в портативном оборудовании.
Содержание
- 1 Сверхнизкое напряжение (ниже 120 В постоянного тока)
- 1.1 Цилиндрические разъемы
- 1.2 Защелкивающиеся и фиксирующие разъемы питания постоянного тока
- 1.3 Разъем Molex
- 1.4 IEC 60906-3: 1994
- 1,5 Разъемы для систем наружного освещения
- 1,6 Разъемы Tamiya
- 1,7 Разъем JST RCY
- 1,8 Выступы / выступы инвертора
- 1,9 Система электропитания в салоне самолета
- 1.10 Разъемы Anderson Powerpole
- 1.11 Разъем SAE
- 1.12 Розетки и вилки для автомобильных прикуривателей
- 1.13 Разъем ISO 4165
- 1.14 Разъемы XLR, используемые для питания
- 1.15 Разъемы Clipsal
- 1.16 Разъем USB
- 1.17 Другие разъемы постоянного тока
- 2.1 Anderson SBS
- 2.2 Разъем MC4
- 2.3 IEC TS 62735
- 2.4 Saf-D-Grid
- 2.5 Molex Imperium
Сверхнизкое напряжение (ниже 120 В постоянного тока)
Эти разъемы со сверхнизким напряжением рассчитаны на 120 В постоянного тока или ниже.
Цилиндрические разъемы
Обычные вилочные разъемы питания постоянного тока (показаны с линейкой, отмеченной в см / мм)Маленькие цилиндрические разъемы бывают разных размеров. Они могут быть известны как «коаксиальные разъемы питания», «цилиндрические разъемы», «концентрические цилиндрические разъемы» или «концевые разъемы».
Эти вилки предназначены для использования с кабелем, подключенным к внешнему адаптеру переменного тока (блок питания ). Соответствующий разъем или розетка постоянно прикреплены к оборудованию, к которому требуется питание. Некоторые из этих разъемов содержат нормально замкнутый контакт, который можно использовать для отключения внутренних батарей при подключении источника питания, что позволяет избежать риска протечки или взрыва батареи из-за неправильной зарядки батарей.
Цилиндрические заглушки обычно имеют изолированный наконечник, позволяющий вставлять штифт. Внешний корпус вилки — это один контакт, чаще всего, но не всегда, отрицательная сторона питания. Вилки с обратной полярностью могут повредить схемы при подключении, даже если напряжение правильное; не все оборудование оснащено защитой. Штифт, установленный в розетке, контактирует со вторым внутренним контактом. Внешний контакт вилки часто называют цилиндром, втулкой или кольцом, а внутренний — наконечником.
Эти силовые разъемы бывают самых разных размеров и конструкций, и многие из них кажутся очень похожими друг на друга, но не совсем совместимы с механической или электрической точки зрения. В дополнение к множеству типовых проектов (чей первоначальный разработчик неизвестен) существует как минимум два различных национальных стандарта — EIAJ в Японии и DIN в Германия, плюс разъем JSBP, используемый на некоторых портативных компьютерах. Японский стандарт EIAJ включает пять различных типоразмеров, каждый из которых поддерживает определенный диапазон напряжений. Однако большинство других коаксиальных разъемов питания постоянного тока не имеют определенной связи по напряжению. Стандартные заглушки часто называют по диаметру штифта, на который они рассчитаны.
Многие коаксиальные вилки сторонних производителей имеют внешний диаметр (OD) 5,5 мм (0,22 дюйма) и длину 9,5 мм (0,37 дюйма). В гнездах для корпуса штекера этого размера обычно используются контакты двух размеров: 2,1 мм (0,083 дюйма) и 2,5 мм (0,098 дюйма), и штекеры должны совпадать. Если размер неизвестен, трудно отличить на глаз или измерения штекеры с внутренним диаметром 2,1 мм и 2,5 мм; некоторые поставщики предлагают простые методы.
Максимальный номинальный ток обычно варьируется от неуказанного до 5 А (11 А для специальных мощных версий от некоторых компаний), при этом общие значения — 1 А, 2 А и 5 А. Меньшие типы обычно имеют более низкие номиналы как по току, так и по напряжению. «Наконечник» (то есть внутренний проводник) обычно несет положительный (+) полюс, но в некоторых устройствах и их источниках питания используется отрицательный наконечник. Размер разъема обычно не указывает напряжение. Невозможно, за исключением некоторых патентованных разъемов, надежно вывести какую-либо информацию о параметрах питания (ток, напряжение, полярность, даже переменный или постоянный ток), исследуя разъем.
Защелкивающиеся и фиксирующие разъемы питания постоянного тока
4-контактный штекерный разъем питания «Kycon», который похож на разъем Mini-DINЗащелкивающиеся и фиксирующие разъемы питания постоянного тока похожи на Разъемы Mini-DIN, но с 3 или 4 более толстыми контактами и немного большей ответной частью. По этой причине они не совместимы ни с одним из стандартных разъемов Mini-DIN. Некоторые устройства, однако, вместо этого используют настоящий 4-контактный разъем Mini-DIN для питания, что дает возможность соединить такой разъем с неправильным портом (например, выходом S-Video ).
- Известны как 3-контактные и 4-контактные вилки питания постоянного тока Kycon.
- Ошибочно также называют «Power DIN», хотя и отличаются от любых стандартных разъемов Mini-DIN или DIN типа.
- Наружный диаметр сопрягаемой оболочки вилки с вилкой составляет 10 мм (0,39 дюйма), а диаметр штифтов составляет 1,5 мм (0,059 дюйма).
- Стандарт может включать ограничение 20 В при 7,5 амперах.
- Иногда есть накаткой стопорное кольцо, окружающее мужской штекер, который позволяет крепления вилки к корпусу приема мощности.
Molex разъем
а Molex разъемMolex разъемы были часто используются в качестве разъемов питания постоянного тока в персональных компьютерах, для дисководов гибких дисков, жестких дисков и компакт-дисков. Эти разъемы имеют четыре контакта: +5 В (красный), 2 общих заземления (черный) и +12 В (желтый). Для периферийных устройств SATA используется другой тип разъема.
Соединители Molex с блокировкой доступны в конфигурациях с 3, 4 и 6 клеммами.
IEC 60906-3: 1994
Международная электротехническая комиссия (IEC) разработала стандарт для системы 2-контактных вилок и розеток для бытовых и аналогичных целей в стационарные и переносные приложения, как в помещении, так и на открытом воздухе. Безопасные штепсельные вилки и розетки со сверхнизким напряжением (SELV) рассчитаны на ток до 16 ампер и имеют восемь вариантов ключа для индикации 6, 12, 24 или 48 вольт, AC или DC.
Соединитель является круглым, причем вилочный соединитель имеет два контакта, симметрично размещенных внутри круглого экрана, а охватывающий разъем имеет два гнезда, окруженных круговой канавкой для приема охватываемого экрана, в свою очередь, окруженного вторым круглым экраном, который выступает на 6 мм (0,24 дюйма) за сопрягаемую поверхность и закрывает штекерный разъем.
Параметр Значение Межконтактное расстояние 7,0 ± 0,1 мм (0,276 ± 0,004 дюйма) Диаметр стержня 3,5 + 0,000. -0,075 мм (0,140 + 0,000. -0,003 дюйма) Длина стержня 9,5 мм (0,374 дюйма) (справка) Гнездо под штифт с внутренней резьбой 4,0 ± 0,1 мм (0,157 ± 0,004 дюйма) Диаметр охватываемого корпуса 15,6 ± 0,15 мм (0,614 ± 0,006 дюйма) Глубина внутренней канавки 10,0 ± 0,2 мм (0,394 ± 0,008 дюйма) Внутренний диаметр наружного экрана 16,0 + 0,2. -0,1 мм (0,630 + 0,008. -0,004 дюйма) Длина штыря 10,0 + 0,5. -0,0 мм (0,394 + 0,020. -0,000 дюйма) Кончик штыря штыря к кончику экрана 0,5 ± 0,2 мм ( 0,020 ± 0,008 дюйма) Внешний диаметр охватываемого экрана 19,0 ± 0,1 мм (0,748 ± 0,004 дюйма) Внутренний диаметр охватываемого экрана 19,4 ± 0,2 мм (0,764 ± 0,008 дюйма)) Длина охватывающего экрана 16,0 ± 0,2 мм (0,630 ± 0,008 дюйма) На охватывающем экране есть два выступа внутрь, которые входят в пазы в е женское тело. Шпонка большего размера расположена под прямым углом к контактам, шириной 2,0 ± 0,1 мм (0,079 ± 0,004 дюйма) и оканчивается на радиусе 4,9 ± 0,1 мм (0,193 ± 0,004 дюйма) от центра разъема. Соответствующая выемка имеет ширину 2,3 ± 0,1 мм (0,091 ± 0,004 дюйма) и заканчивается радиусом 4,6 ± 0,1 мм (0,181 ± 0,004 дюйма) от центра разъема.
Угол поворота второй клавиши относительно первой указывает напряжение и тип тока. 8 разрешенных углов кратны 30 °, но не кратны 90 °. Углы ± 30 ° и ± 60 ° указывают на переменный ток (50 или 60 Гц), а углы ± 120 ° или ± 150 ° указывают на постоянный ток, при этом штифт под 90 ° является отрицательным, а штифт под углом 270 ° — положительным.
Вторая шпонка меньше первой, ширина 1,5 ± 0,1 мм (0,059 ± 0,004 дюйма) заканчивается на радиусе 6,4 ± 0,1 мм (0,252 ± 0,004 дюйма) от центра разъема. Соответствующая выемка в корпусе разъема-розетки имеет ширину 1,8 ± 0,1 мм (0,071 ± 0,004 дюйма) и заканчивается в радиусе 6,2 ± 0,1 мм (0,244 ± 0,004 дюйма) от центра разъема.
При углах, измеренных по часовой стрелке, если смотреть на гнездовой соединитель (против часовой стрелки, если смотреть на вилку), различные положения клавиш показывают:
Угол Подача 30 ° 6 В переменного тока 60 ° 12 В переменного тока 120 ° 6 В постоянного тока 150 ° 12 В постоянного тока 210 ° 24 В постоянного тока 240 ° 48 В постоянного тока 300 ° 24 В переменного тока 330 ° 48 В переменного тока Так называемые «мини-разъемы IEC» не связаны между собой и даже не стандартизированы IEC; их называют так, потому что они напоминают меньший разъем IEC C13.
Разъемы для систем наружного освещения
Разъемы для системы наружного освещения
Размеры разъема для системы наружного освещенияВ основном используются для рождественских огней на открытом воздухе, это обычное IP44 разъем для световых систем. Наиболее распространенное напряжение — 24 В, но для 12 и 48 В можно использовать одну и ту же розетку и вилку. На вилке есть два штифта и кольцо с резьбой, которое при прикручивании к охватывающей части обеспечивает водонепроницаемость и механическое удержание.
Разъемы Tamiya
Разъемы Tamiya обычно используются в аккумуляторных батареях и зарядных устройствах радиоуправляемых (игрушечных) транспортных средств.
Разъем JST RCY
Разъемы JST RCYРазъем серии JST RCY имеет шаг 2,5 мм и производится компанией J.S.T. Mfg. Co., Ltd. Он известен в кругах радиоуправления как соединитель BEC или P. JST также производит другие типы разъемов, которые используются в ПДУ и хобби-электронике.
Выступы / выступы инвертора
Выступы инвертораВыступы / выступы инвертора доступны в 2, 4 и 8 AWG. Они предназначены для передачи очень высоких токов при напряжении до 600 В постоянного тока от аккумуляторных блоков, инверторов и других сильноточных нагрузок к клеммной шине.
Авиационная система электропитания в кресле
Разъем EmpowerВ прошлом использовались два различных стандарта авиационной системы электропитания (ISPSS) для питания постоянного тока. American Airlines в прошлом использовала гнездо для автомобильного прикуривателя. Большинство других авиакомпаний, обеспечивающих питание постоянного тока, используют меньшую систему EmPower, которая имеет 4-контактный разъем Hypertronics серии D. Он может подавать 15 вольт максимум 5 ампер.
Разъемы Anderson Powerpole
Разъемы Anderson PowerpoleРазъемы Powerpole — это серия разъемов, разработанных Anderson Power Products и доступных в различных размерах и цветах. Обычно используемые разъемы серии 15/30/45 совместимы друг с другом и используют одни и те же корпуса, но используют разные контакты для разных размеров проводов и требований по току.
Разъемы Powerpole физически и электрически не имеют пола, что позволяет избежать необходимости беспокоиться о том, какой конец является вилкой, а какой — розеткой, или какой конец имеет правильную полярность, как в случае с физически, но не электрически гендерным 2-х проводный концевой штекер.
Силовые столбы были приняты в качестве стандартного разъема 12 В постоянного тока большинством организаций RACES Гражданской аварийной службы радиолюбителей и ARES Аварийной радиолюбительской службой единицы. Они обеспечивают хорошую токовую нагрузку для своих размеров. Они также упрощают подключение к электросети для людей с плохим зрением или хорошим освещением. Однако они могут быть относительно легко повреждены и иногда могут легко отделиться друг от друга с минимальным усилием, если не будут приняты дополнительные меры по удержанию.
Разъем SAE
Разъем SAEРазъем SAE представляет собой физически бесполый двухпроводной разъем постоянного тока, обычно используемый для солнечных и автомобильных приложений (также мотоциклы ). Он назван так в честь Общества автомобильных инженеров, создавшего спецификации, на которых основан этот разъем.
Хотя вилка является физически гермафродитной, и любой разъем SAE может быть подключен к любому другому разъему SAE, они НЕ являются электрически гермафродитными, и необходимо соблюдать осторожность, чтобы поддерживать правильную полярность при подключении разных разъемов друг к другу.
Этот разъем обычно используется для подзарядки аккумуляторной батареи автомобиля. Полярность разъема, когда он установлен в транспортном средстве и присоединен к аккумуляторной батарее, всегда такова, что короткого замыкания не произойдет, если оголенный вывод касается шасси транспортного средства. В большинстве автомобилей это означает, что открытая клемма подключается к отрицательной клемме аккумулятора. И наоборот, положительный полюс зарядного устройства открыт для соединения со скрытым выводом на стороне автомобиля. (На автомобилях с заземленной рамой, таких как винтажные британские мотоциклы, все наоборот.)
Хотя существует риск короткого замыкания зарядного устройства, он минимален и часто снижается за счет схем самого зарядного устройства. С другой стороны, ток короткого замыкания в свинцово-кислотных аккумуляторах, установленных в транспортных средствах, достаточно велик, чтобы короткое замыкание могло привести к возгоранию или взрыву. Поэтому приоритет отдается недопущению короткого замыкания аккумуляторной батареи автомобиля, а не зарядного устройства.
Хотя термин «разъем SAE» обычно используется для обозначения изображенного на фото 2-контактного разъема, существует множество различных стандартов разъемов, обозначенных SAE International, которые также могут упоминаться этим срок. Кроме того, хотя дизайн рассматриваемого разъема был вдохновлен стандартами SAE и основан на них, сам разъем не имеет официального обозначения SAE.
Проведя исследование, мы обнаружили, что не существует спецификации, относящейся к двухконтактному коннектору SAE. Спецификация SAE (Общество автомобильных инженеров) J928 касается «Электрических клемм — тип штырей и розеток», а SAE J1239 — 4-, 5- и 8-контактные разъемы прицепа, но, похоже, не существует спецификации SAE для 2-контактной конфигурации с формованием..
Похоже, что двухконтактная надформованная конфигурация была своего рода побочным продуктом, разработанным в начале 80-х с использованием зазора от 4-контактного разъема SAE, адресованного SAE J1239. Таким образом, технически говоря, 2-контактная конфигурация не регулируется каким-либо стандартом SAE, но они были разработаны в соответствии с SAE J928 и J1239.
Разумеется, перспектива SAE была направлена на автомобильные приложения, в том числе: прицепное устройство / проводка освещения, бортовые механизмы (например, электрические стеклоподъемники) и обслуживание аккумуляторов.
Спецификации SAE доступны для J928 и J1239, но требуют оплаты для просмотра.
Автомобильные розетки и вилки прикуривателя
Вилка прикуривателя на 12 ВАвтомобильная розетка также называется розеткой прикуривателя или прикуривателем. розетка, поскольку она изначально была разработана как зажигалка для сигар — отсюда ее довольно большой размер. В настоящее время он используется для питания автомобильных аксессуаров, таких как портативные инверторы, зарядные устройства для мобильных телефонов и портативные холодильники.
Эти розетки изначально не были предназначены для подачи питания постоянного тока и не являются идеальным разъемом постоянного тока по нескольким причинам, но все еще широко используются для совместимости с существующими аксессуарами. Существуют три типоразмера: один для 6 В DC и два для 12 В DC, и стыковка штекеров и разъемов 12 В DC разных размеров проблематична. Из-за этого, а также из-за того, что иногда используются провода небольшого калибра, они могут обеспечивать ненадежные соединения питания.
Полярность для розеток 12 В DC : центральный контакт положительный (+), внешний хомут отрицательный ( -). Обратная полярность может повредить некоторые электронные устройства.
Хотя номинальное напряжение свинцово-кислотной батареи 12 В составляет 12 В постоянного тока, при работающем двигателе система зарядки аккумуляторной батареи автомобиля доводит системное напряжение до 13,8 В постоянного тока. или выше. Возможный диапазон напряжений аккумулятора от 11–15 В постоянного тока должен учитываться устройствами, подключенными к гнезду прикуривателя.
Этот разъем также часто используется для питания аксессуаров на мотоциклах, таких как одежда с подогревом (жилеты, перчатки и т. Д.) Или устройства GPS. Это упрощает управление «подключением» в перчатках. Поскольку у аксессуара отсутствует собственное питание, нет риска «закоротить» оголенный разъем.
Разъем ISO 4165
ISO 4165Концептуально аналогично автомобильному прикуривателю, Разъем ISO 4165 короче и меньше.
Чаще всего встречается на мотоциклах, он также известен как «аксессуар BMW», «Hella», «Merit», «Norm» или «Powerlet».
Разъемы XLR, используемые для питания
XLR4В сфере телевещания, кино и телевидения 4-контактный разъем XLR является стандартом для питания 12 В. Разъемы подключены к контакту 1 отрицательный, контакт 4 положительный. Часто контакты 1 и 2 будут отрицательными, 3 и 4 — положительными для более высокого номинального тока. Гнездовые соединители используются в качестве питания, а штыревые соединители используются для нагрузки. Большинство батарейных ремней и источников питания выдают 13,2 В, но оборудование обычно может работать в диапазоне от 11 до 18 В для размещения аккумуляторных блоков разного напряжения и зарядки во время работы.
Легкодоступный XLR3 также используется некоторыми производителями в качестве вилки источника питания, несмотря на то, что он является общепринятым стандартом для других целей.
Разъемы Clipsal
Штекер Clipsal 492/32 постоянного тока, без проводовВ Австралии для сверхнизкого напряжения постоянного тока используется разъем T-конфигурации Clipsal розеток, например, в автономных энергосистемах (SAPS) или на лодках, чтобы предотвратить случайное включение приборов на 12 В в розетки на 240 В. Этот разъем также используется для временного оборудования в автомобилях скорой помощи.
Контакты разъема взаимно перпендикулярны и обычно ориентированы так, чтобы выглядеть как заглавная буква T. Полярность на выходе может быть случайной, и ее необходимо проверять, чтобы избежать повреждения оборудования.
USB-разъем
Micro-B USBИз-за популярности USB для мобильных телефонов и планшетов, USB-разъемы и вилки стали обычным выбором для других небольших устройств, которым требуется не более пяти вольт, даже тех, которые не требует подключения для передачи данных. Примеры включают фонарики, игрушки, такие как небольшие вертолеты, и аккумуляторные батареи (которые, в свою очередь, обеспечивают пять вольт через USB для зарядки других устройств). Доступны настенные розетки со встроенными адаптерами питания USB и гнезда USB.
ЕС адаптировал спецификацию общего внешнего источника питания, которая стандартизирует мобильные телефоны с возможностью передачи данных для использования разъема micro USB-B. По состоянию на 2016 год большинство новых мобильных телефонов используют этот разъем для зарядки.
В 2012 году была выпущена спецификация USB Power Delivery (PD). Спецификация USB PD обеспечивает возможность устройствам с напряжением питания 5 В потреблять более 7,5 Вт энергии от портов USB, поддерживающих PD, при использовании USB-кабелей с поддержкой PD. Спецификация также позволяет портам USB PD обеспечивать еще большую мощность при более высоких напряжениях по кабелям с поддержкой PD — до 36 Вт при 12 В и 60 Вт при 20 В (для разъемов micro-USB) и до 60 Вт при 12 В и 100 Вт при 20 В (для стандартных разъемов USB A / B).
В 12-дюймовом MacBook 2015 года для зарядки используется порт USB-CОжидается, что новый штекер USB-C будет в конечном итоге стать новым стандартом для зарядки (и передачи данных) через USB.
Другие разъемы постоянного тока
- Существует ряд аналогичных по конструкции разъемов питания для печатных плат, включая разъемы Molex Mini-Fit SR, Molex Mini-fit jr., MOLEX MICROFIT и Molex SABER, а также разъемы AMP DUAC, которые похожи друг на друга.
- Некоторые разъемы с тремя, четырьмя, пятью или более контактами подходят также называемые вилками постоянного тока. Они были обычными для оборудования вакуумных ламп и продолжают использоваться там, где подается несколько напряжений. В оборудовании с вакуумной трубкой контакты обычно находятся на стороне устройства соединения по соображениям безопасности.
- Многие мобильные телефоны используют разъемы постоянного тока, которые являются уникальными для производителя или даже для конкретного телефона. В интересах повышения совместимости зарядных устройств для аккумуляторов телефонов основные производители согласились стандартизировать разъем micro-USB для новых зарядных устройств для телефонов с 2010 года.
- Многие производители выпускают специальные блоки питания постоянного тока. разъемы для аккумуляторных блоков, инструментов, медицинского оборудования, оборудования связи и других устройств. (PP), такие как 9-вольтовая батарея PP3 , имеют круглые и шестиугольные клеммы, которые стыкуется с «защелкивающимся» разъемом с физически идентичными (но противоположными полярностями) клеммами.
- Специальные «восьмеричные» разъемы с 8 или 11 контактами, почти идентичные восьмеричным релейным разъемам или ламповые розетки, использовались для подключения источников питания к некоторым ламповым усилителям звука, передатчикам и трансиверам (особенно в моделях радиолюбителей). На блоке питания были установлены женские розетки, а на радиооборудовании — мужские розетки (с открытыми контактами). Также были доступны кабельные сборки с ответными разъемами. Эти соединения передают анодное положительное напряжение (обычно 600 В постоянного тока для Heathkit, 800 В постоянного тока для Collins), отрицательное смещение сети (-130 В постоянного тока), 6,3 и 12,6 В переменного тока для нагревателей (нити накала) и функции управления (дистанционное переключение сети).
Низкое напряжение (120-1500 В)
Эти низковольтные разъемы рассчитаны на 1500 В постоянного тока или ниже.
Anderson SBS
Серии разъемов Anderson SBS и SBS Mini рассчитаны на напряжение до 600 В постоянного тока при (в зависимости от разъема) 50 A, 75 A или 110 A. Они рассчитаны только на для отключения под нагрузкой до 120 В постоянного тока.
Эти разъемы используются в качестве разъемов батарейного блока в более мощных системах ИБП, где напряжение батарейного блока находится в пределах от 48 В до 500 В постоянного тока.
Разъем MC4
Разъемы MC4, используемые на солнечных панелях.Разъемы MC4 распространены на фотоэлектрических панелях. Поскольку эти панели подвергаются воздействию погодных условий в течение десятилетий, MC4 включает резиновое уплотнительное кольцо для защиты от влаги. Поскольку солнечные панели часто складываются гирляндами на сотни вольт, MC4 имеет фиксирующие зажимы для удержания проводов вместе. Поскольку солнечные панели могут быть соединены последовательными цепочками или параллельными массивами, положительные и отрицательные клеммы используют отдельные разъемы.
IEC TS 62735
Вилка и розетка IEC TS 62735, версия 2,6 кВт
Сравнение входов IEC TS 62735 (слева) и IEC320 C14 (справа) на 2,6 кВт для получения питания
Сравнение розеток IEC TS 62735 (слева) и IEC320 C13 (справа) на 2,6 кВт для подачи питанияСтандарт IEC TS 62735 определяет разъемы, способные выдерживать напряжение от 294 до 400 В постоянного тока. В стандарте есть два разъема на 2,6 кВт и 5,2 кВт. Вилку с более низким током можно вставить в розетку с более высоким током, но вилка с более высоким током не будет соединяться с розеткой с более низким током. Вилку мощностью 2,6 кВт можно отключить под нагрузкой, а вилку 5,2 кВт — нет.
Эти разъемы предназначены в первую очередь для питания компьютеров и оборудования связи, эти разъемы предназначены для обеспечения миграции центров обработки данных на поставку оборудования постоянным током вместо переменного.
Saf-D-Grid
Разъем Saf-D-Grid обеспечивает напряжение до 600 В постоянного тока при токе до 30 А, причем разъем занимает то же место, что и разъем IEC 320 C13 / C14 обычно ограничивается 250 В переменного тока при 10 А. Разъем также можно отключить под нагрузкой.
Как и IEC 62735, этот разъем был разработан для замены разъема IEC, используемого в компьютерных блоках питания, чтобы они могли работать от напряжения 380–400 В постоянного тока. Представленный в январе 2009 года, он опередил конкурирующий стандарт IEC, однако, несмотря на это, не получил широкого распространения.
Molex Imperium
Коннектор Imperium от Molex предназначен для автомобильных приложений и рассчитан на 1000 В постоянного тока при 250 А.
