Резистор – элемент электротехнических и электронных устройств. Пассивный компонент электрической цепи оказывает сопротивление проходящему через него электрическому току – по закону Ома на нем происходит падение напряжения.

Существуют два конструктивных типа сопротивлений – постоянные и переменные резисторы.

Что такое переменный резистор рассмотрим подробнее.

Принцип работы переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

• резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
• подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
• ручки, которая управляет регулировочным механизмом.

1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.

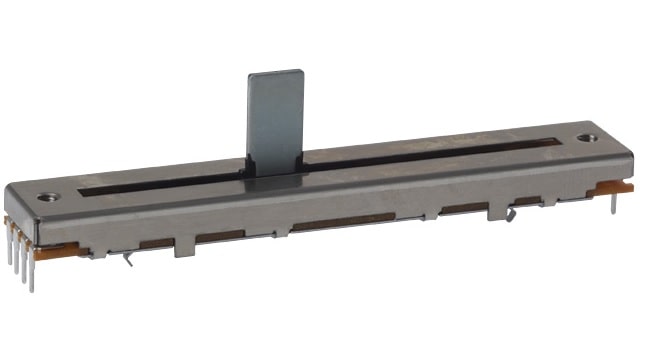

2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

Справка: Подстроечный резистор один из разновидностей переменного – применяется для точной подстройки отдельных узлов радиоэлектронной аппаратуры и коэффициентов передачи в измерительных устройствах типа преобразователей напряжение-частота.

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Внимание! Ручка переменного резистора выводится на лицевую панель прибора, подстроечный такой возможности не имеет.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Типы переменных резисторов

Проволочный

Состоит из трубчатого пластмассового или керамического каркаса, на который в виде однослойной обмотки уложена тонкая проволока с высоким сопротивлением (манганиновая или константановая).

По поверхности проволоки скользит металлический ползунок, который при перемещении касается следующего витка обмотки раньше, чем сойдет с предыдущего – этим обеспечивается плавность регулировки.

Для надежности контакта ползунка и токопроводящего слоя поверхность проволоки тщательно полируется.

Тонкопленочный

Состоит из каркаса в виде подковообразной диэлектрической пластины, покрытой тонкой пленкой, изготовленной из углерода, бора, металлизированных или композиционных материалов. По поверхности пленки скользит ползунок, прочно связанный с регулировочным механизмом.

Классификация по количеству контактов

1. Одноэлементные – стандартные резистивные элементы с тремя контактами.
2. Многоэлементные (сдвоенные, строенные, счетверенные) – количество контактов зависит от количества резистивных элементов, собранных в одном корпусе. В зависимости от вида механической связи ползунков регулирование может быть синхронным или независимым.
3. С выключателем – к трем основным контактам добавлены дополнительные выводы для подключения питания, чтобы поворотом ручки можно было включать устройство и регулировать его параметры.

Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Температурный коэффициент сопротивления

Изменение сопротивления при изменении температуры окружающей среды на один градус.

Допуск или точность

Допустимая величина отклонения от номинального значения сопротивления – от 10 до 30 процентов.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Важно! Подстроечные резисторы не отличаются большим количеством циклов работы и не предназначены для частой регулировки сопротивления в отличие от переменных.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

1. Линейная – равномерное изменение сопротивления при перемещении подвижного контакта на определенное расстояние.
2. Нелинейная (логарифмическая и обратно-логарифмическая) – плавное изменение сопротивления в начале и конце движения ползунка и скачками в середине.

Обозначение функциональных характеристик:

• А – линейная;
• Б – логарифмическая;
• В – обратно-логарифмическая.

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

1. Тип изделия обозначается СП.
2. Первая цифра – разновидность материала и технология изготовления – 4.
3. Вторая – регистрационный номер типа резистора –18.

Маркировка группы по технологии изготовления и материалу:

• 1 – непроволочные тонкослойные углеродистые и бороуглеродистые;
• 2 – непроволочные тонкослойные металлопленочные и металлооксидные;
• 3 – непроволочные композиционные пленочные;
• 4 – непроволочные композиционные объемные;
• 5 – проволочные;
• 6 – непроволочные тонкослойные металлизированные.

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

1. Тип изделия обозначается РП.
2. Первая цифра определяет группу по материалу резистивного элемента (1 – непроволочные, 2 – проволочные и металлофольговые).
3. Вторая цифра – регистрационный номер разработки конкретного типа сопротивления.

Внимание! Единого стандарта маркировки регулировочных резисторов не существует – маркировка импортных отличается от российской.

Таблица номиналов

Справка: По ГОСТ 103 18-80 номинальные сопротивления должны соответствовать значениям ряда, полученного умножением или делением на 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; умноженное на 10 в n-степени, где n – целое положительное число.

Схема подключения переменных резисторов

Работа переменных сопротивлений зависит от схемного соединения.

Справка: Схемное обозначение – прямоугольник со стрелкой вверху, символизирующей подвижный контакт.

Реостат

Реостат представляет собой проволочный резистор большой мощности, включается в цепь последовательно, служит для регулировки силы тока и напряжения.

Внимание! Реостат включается в цепь двумя контактами – любым крайним и подвижным.

Потенциометр

Потенциометры служат делителями напряжения, включаются в схему параллельно и позволяет регулировать напряжение от нуля до напряжения источника путем механического изменения сопротивления цепи.

Важно! При подключении потенциометра задействованы все три контакта.

Как увеличить сопротивление переменного резистора

Для увеличения сопротивления придется немного потрудиться, но можно увеличить сопротивление в два раза:

• разбирают ползунковый резистор, вынимают из него «подкову» с токопроводящим слоем:
• ножом или мелкозернистой наждачной бумагой с внешнего и внутреннего конца дорожки, по которой перемещается ползунок, аккуратно счищают часть графитового слоя.

Уменьшить сопротивление намного легче – нужно параллельно резистору подключить в цепь постоянное сопротивление.

Советы по подбору переменного резистора для регулировки напряжения

• закон Ома для расчета величины переменного резистора I=U/R (ток делим на напряжение, получаем сопротивление);
• формулу для расчета мощности P=UI (напряжение умножаем на ток).

Расчет производим в амперах, вольтах и омах.

Пример: Требуется подобрать потенциометр для регулировки напряжения от 0 до 20 В, сила тока в цепи 50 мА.

1. Расчет сопротивления – 20 В /0,05А=400 Ом.
2. Расчет мощности – 20Вх0,05 А=1 Вт.

Итог – для регулировки напряжения нам требуется потенциометр 400 ом мощностью 1вт.

Ремонт переменного резистора своими руками

Из-за износа проводящего слоя и ослабления нажима подвижного контакта переменное сопротивление начинает плохо работать, генерируя «шумы», или совсем прийти в негодность.

Способы ремонта сопротивления в разобранном виде:

1. С помощью простого карандаша, грифель которого состоит из чистого твердого углерода – слегка отогнуть пружину подвижного контакта, несколько раз провести грифелем по проводящему слою для восстановления последнего. Это метод более эффективен для тонкопленочных сопротивлений.
2. Грифель простого карандаша растереть в пыль, смешать с литолом (или аналогичной смазкой), полученной смесью смазать дорожку, по которой движется ползунок.

Внимание! Все манипуляции с подвижным контактом делаем максимально осторожно – тонкая пластина хрупкая, если обломится, заменить невозможно.

Сопротивление в неразборном корпусе починить сложнее, но можно – просверливаем в корпусе отверстие (диаметром около 1мм), заливаем шприцом немного чистого спирта, крутим ручку. После полного испарения спирта работоспособность регулировочного элемента восстанавливается.

Для нормальной работы электрической цепи важно грамотно проанализировать условия работы всех элементов – зная характеристики, назначение, схемы подключения и условия эксплуатации, можно обеспечить надежную и долгую работоспособность регулируемых сопротивлений в бытовых приборах и электронных устройствах.

Схема подключения потенциометра с 3 контактами

Продолжаем серию уроков “Arduino для начинающих”. На предыдущих уроках мы познакомились с простейшими схемами — сборкой мигающего светодиода и светодиода, загорающегося по нажатию кнопки. Сегодня собираем модель с потенциометром (переменным резистором) и светодиодом. Такая модель может использоваться для управления роботом.

Потенциометр — это переменный резистор с регулируемым сопротивлением. Потенциометры используются в робототехнике как регуляторы различных параметров — громкости звука, мощности, напряжения и т.п. В нашей модели от поворота ручки потенциометра будет зависеть яркость светодиода . Это также одна из базовых схем.

Видео-инструкция сборки модели:

Для сборки модели нам потребуется:

• плата Arduino (или аналоги);
• Breadboard;
• 6 проводов и/или перемычек “папа-папа”;
• светодиод;
• потенциометр (переменный резистор);
• резистор на 220 Ом;
• среда Arduino >

Что понадобится для подключения потенциометра и светодиода на Arduino?

Схема подключения модели Arduino с потенциометром и светодиодом:

Схема подключения модели Arduino с потенциометром и светодиодом

Для работы этой модели подойдет следующая программа (программу вы можете просто скопировать в Arduino IDE):

// даём имена пинов со светодиодом
// и потенциометром
#define led 9
#define pot A0
void setup()
<
// пин со светодиодом — выход
pinMode(led, OUTPUT);
// пин с потенциометром – вход
pinMode(pot, INPUT);
>
void loop()
<
// объявляем переменную x
int x;
// считываем напряжение с потенциометра:
// будет получено число от 0 до 1023
// делим его на 4, получится число в диапозоне
// 0-255 (дробная часть будет отброшена)
x = analogRead(pot) / 4;
// выдаём результат на светодиод
analogWrite(led, x);
>

Так выглядит собранная модель Arduino потенциометра со светодиодом:

Модель Arduino с потенциометром и светодиодом в собранном виде

На этом третий урок “Arduino для начинающих” закончен. Продолжение следует !

Посты по урокам:

Все посты сайта «Занимательная робототехника» по тегу Arduino.

Не знаете, где купить Arduino? Все используемые в уроке комплектующие входят в большинство готовых комплектов Arduino, их также можно приобрести по отдельности. Подробная инструкция по выбору здесь. Низкие цены, спецпредложения и бесплатная доставка на сайтах AliExpress и DealExtreme. Если нет времени ждать посылку из Китая — рекомендуем интернет-магазины Амперка и DESSY. Низкие цены и быструю доставку предлагает интернет-магазин ROBstore. Смотри также список магазинов.

Итак, потенциометр это классический переменный резистр с тремя контактами, где между двумя крайними из них располагается фиксированное сопротивление, а между любым из крайних и средним контактом – переменное сопротивление. Потенциометр, в принципе, можно считать и классическим делителем напряжения, где его R в Омах образуются между крайними и средним выводом. Синоним потенциометра (на английском языке potentiometer) является реостат (на английском rheostat), хотя между ними и есть совсем незначительные отличия.

Принцип работы этого компонента электроники почти такой же как и делителя напряжения на резисторах. Так как резистивный элемент можно представить в виде двух последовательно соединенных сопротивлений, где положение движка определяет соотношение номинала первого резистора ко второму.

”
Цифровой потенциометр MCP41010, и его схема подключения к Ардуино.

В принципе, оба типа потенциометра это аналоговые устройства, которые обеспечивают переменное сопротивление. Но в механический потенциометре сопротивление регулируется делителем напряжения, номинал которого изменяется из-за вращения или перемещения механической ручки. Цифровой потенциометр изменяет значение сопротивления с помощью цифровых входов без участия механических узлов.

В настоящее время цифровые потенциометры дороже своих механических собратьев, но в будущем это обязательно изменится. Зато с точки зрения надежности он во много раз лучше механического потенциометра. Цифровые потенциометры гораздо сильнее защищены от неблагоприятных факторов окружающей среды, т.к они могут распологаться в изолированном корпусе. Они практически не подвержены вибрации, менее доступны для физического воздействия и т.п. На рисунке ниже показана структурная схема сдвоенного цифрового потенциометра типа TPL0102.

К дополнительным возможностям цифрового потенциометра можно отнести, режим автоматического отключения и программируемое значение, которое задается после включения. Цифровые потенциометры используютэнергозависимую и энергонезависимую память. Кроме того, они существенно меньше своих механических коллег, поэтому они занимают меньше места на печатной плате.

Кроме того, цифровые потенциометры обладают более высоким разрешением, точностью и стабильностью в работе. К минусам можно отнести несколько повышенную сложность в эксплуатации, т.к перед применением его необходимо запрограммировать. Это, обычно делают через интерфейсы I2C или SPI. Зато цифровые потенциометры с огромным успехом могут использоваться в области программируемых блоках питания, фильтрах, измерительных приборах и регулировки звука в аудиосистемах.

У реостата имеется два вывода, а у потенциометра, как мы уже рассказали целых три. Поэтому больше не путайте их между собой.

Потенциометры — это регулируемые делители напряжения, которые предназначены для регулирования напряжения при неизменной величине тока, и выполненные по типу переменного резистора.

Устройство и работа

На выводы резистивного элемента подается напряжение, которое предполагается регулировать. Подвижный контакт является регулирующим элементом, который приводится в действие вращением ручки. От подвижного контакта снимается напряжение, которое может находиться в диапазоне от нуля до наибольшей величины, равной входному напряжению на потенциометр, и зависит от текущей позиции подвижного контакта.

Потенциометр действует по типу переменного резистора, однако выполняет функции делителя напряжения. Его резистивный компонент представляет собой два резистора, которые соединены последовательно. Положение скользящего контакта является определяющим в определении отношения величины сопротивления 1-го резистора ко 2-му.

Наиболее популярным стал переменный однооборотный резистор. Он широко применяется в радиотехнике в качестве регулятора громкости, и в других устройствах. При изготовлении потенциометров применяются разные материалы для изготовления резистора: металлическая пленка, токопроводящий пластик, проволока, металлокерамика, углерод.

Виды и особенности

Потенциометры классифицируются по типу изменения сопротивления, типу корпуса устройства и другим различным признакам, и параметрам.

Основное разделение потенциометров.

По характеру изменения сопротивления:

• Линейные . Маркируются буквой «А». Сопротивление изменяется в прямой зависимости от угла поворота передвижного контакта.
• Логарифмические . Маркируются буквой «В». В начале движения ползунка сопротивление изменяется быстро, а затем замедляется.
• Экспоненциальные . Маркируются буквой «С». При повороте ручки сопротивление изменяется по экспоненциальной зависимости, то есть, вначале медленно, затем быстрее. Буквенные обозначения не всегда могут соответствовать действительности, так как это зависит от фирмы изготовителя прибора. Поэтому для определения типа потенциометра необходимо изучить техническое описание данного экземпляра.

По типу корпуса потенциометра:

• Монтажные . Устанавливаются путем пайки на монтажную плату.

• Стационарные оборотные . Располагаются на корпусе различных устройств. В свою очередь оборотные потенциометры разделяют на несколько видов:
  • Однооборотные .

  Скользящий элемент может поворачиваться на один оборот, а точнее, около 270 градусов. На полный оборот поворот невозможен, так как на остальной части сектора поворота размещены клеммы контактов. Наиболее популярными однооборотные переменные резисторы стали в устройствах, не требующих для регулировки более одного оборота.
  • Многооборотные .

Подвижный контакт имеет возможность выполнять несколько оборотов для увеличения точности регулирования параметра. Такие переменные резисторы обычно оснащены винтовым или спиральным резистивным элементом, применяются в устройствах, требующих повышенной точности разрешения и регулировки. Многооборотные модели чаще всего используют в виде подстроечных сопротивлений на монтажной плате.
• Сдвоенные .

Включают в себя два переменных резистора, расположенных на одной оси. Это дает возможность выполнять регулировку параллельно двух сопротивлений. В таких моделях наиболее популярно использование сопротивлений с логарифмической и линейной зависимостью. Они применяются в стереорегуляторах усилителей звука, радиоприемниках и других приборов, требующих регулировки одновременно двух отдельных каналов.

• Линейные (ползунковые) . Такие модели потенциометров разделяют на виды:
  • Потенциометр ползунковый .

Одинарный линейный потенциометр служит для устройств аудиоаппаратуры. Такие модели выполняют из токопроводящего пластика для повышения качества изделия, используются для регулировки одного канала.
• Линейный двойной .

Такая модель способна регулировать сразу два отдельных канала. Часто применяется для настройки стереофонической аппаратуры в профессиональных аудиоустройствах, требующих управления двумя каналами.
• Ползунковый многооборотный .

Его конструкция включает в себя шпиндель, который преобразует вращательное движение в прямолинейное поступательное перемещение ползунка по сопротивлению. Он применяется в местах, где необходимо повышенное разрешение и точность. Такая модель устанавливается для подстройки параметров на монтажной плате.

Также разделяют на:

• Тонкопленочные.
• Проволочные.

По назначению делятся:

• Переменные.
• Подстроечные.

Сопротивления проволочных образцов выполняются из константановой или манганиновой проволоки, которая намотана на стержень, изготовленный из керамики. Такие модели резисторов изготавливают на мощность более 5 ватт.

Тонкопленочные резисторы включают в себя сопротивление из пленки, которая нанесена на диэлектрическую пластину, похожую на подкову. По ней передвигается ползунок, который связан с выходным контактом. Эта пленка образована слоем углерода, лака или другого токопроводящего материала.

Подстроечные резисторы предназначены для однократной подстройки значения сопротивления. Например, они используются в обратной связи импульсных блоков питания. Такие модели имеют компактные размеры, и спроектированы для профилактических или предварительных настроек устройств. После этого их чаще всего не трогают, оставляют с одной настройкой. Поэтому такие образцы не имеют высокой надежности и прочности, в отличие от переменных резисторов.

Переменные резисторы способны функционировать длительное время и большое число циклов регулировки.

Такие образцы потенциометров имеют повышенную стойкость к износу, в отличие от подстроечных. Переменные резисторы используются в качестве потенциометров в таких устройствах, где требуется настройка громкости звучания акустической системы, либо точная настройка температуры какого-либо устройства.

Потенциометры марки СП-1 на металлическом корпусе имеют вывод для подключения к общему корпусу устройства для защиты от помех.

Резисторы для подстройки марки СПЗ – 28 не имеют металлического корпуса, и его защитой будет корпус прибора, в котором установлен резистор. Внутренняя часть переменных резисторов аналогична, однако внешне они выглядят по-разному. Резисторы переменного типа оснащены надежной металлической или пластмассовой ручкой, которая соединена с ползунком.

Резистор, предназначенный для подстройки, не имеет такой ручки, и регулируется с помощью отвертки. Она вставляется в регулировочный паз механизма, который соединен с ползунком.

На электрических схемах потенциометры чаще всего изображают в виде постоянного резистора, имеющего регулирующий отвод со стрелкой. Она является символом подвижного контакта прибора.

При изображении в схеме реостата применяется изображение в виде прямоугольника, пересеченного наискось стрелкой. Это обозначает, что в работе задействовано два контакта: один – регулирующий, другой – один из двух крайних выводов.

Подстроечный резистор обозначают без стрелки, а контакт регулировки показывают тонкой линией.

Потенциометры с выключателем

Некоторые образцы потенциометров объединяют в одной конструкции две функции: потенциометра и выключателя. В регуляторе громкости такая конструкция очень удобна, особенно в переносном радиоприемнике. Повернув ручку, подключается питание, далее сразу происходит настройка громкости. Выключатель не соединен с цепью резистора, и имеет отдельную цепь. Однако он находится в одном корпусе с потенциометром.

Для примера можно показать такие марки переменных резисторов:

• 24 S1 (китайский).
• СПЗ-3М (отечественный).

Существуют также неразборные резисторы для подстройки марки СП4 – 1. Они заливаются эпоксидным компаундом, и служат для устройств военного применения. Резисторы марки СП3 – 16 предназначены для вертикальной установки на монтажную плату.

Металлокерамические потенциометры используются при производстве бытовых устройств. Их припаивают на плату для подстройки некоторых параметров. Мощность таких компактных резисторов достигает 0,5 Вт.

Резисторы с сопротивлением из лаковой пленки СП3-38 имеют открытый корпус. Они не защищены от пыли и влаги, имеют мощность менее 0,25 Вт.

Такие модели необходимо регулировать отверткой из диэлектрического материала, чтобы не допустить случайного замыкания. Подобные резисторы простой конструкции популярны в бытовой технике и электронике, особенно в источниках питания мониторов.

Герметичные потенциометры для подстройки оснащены защитным корпусом. Регулировка осуществляется диэлектрической отверткой. Они имеют повышенную надежность, так как на контактную дорожку не попадает влага и пыль.

Тороидные охлаждаемые переменные резисторы СП5 – 50М обладают достаточно мощным сопротивлением, имеют вентиляционные отверстия для охлаждения. Намотка проводника выполнена по форме тороида. Скользящий контакт перемещается по нему при вращении ручки с помощью отвертки.

В телевизионных приемниках еще встречаются высоковольтные виды подстроечных резисторов НР1-9А. Их величина сопротивления равна 68 мегом, мощность 4 Вт.

Они представляют собой набор резисторов из металлокерамики, собранные в одном корпусе. Стандартное рабочее напряжение для такого резистора равно 8,5 киловольт, наибольшее напряжение 15 киловольт.

Как правильно подключить подстроечный резистор 3 контакта. Резистор. Резисторы переменного сопротивления. Включение переменных резисторов в электрическую цепь

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы — это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети.

Основные свойства переменных резисторов

Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы. Сегодня есть большое количество магазинов, которые продают необходимые детали. Найти элементы можно и в старой поломанной радиоаппаратуре.

Переменный резистор должен присутствовать в любой схеме. Его находят в любых электронных устройствах. Эта конструкция представляет собой цилиндр, который включает в себя диаметральные противоположные выводы. Резистор создает ограничение поступления тока в цепи. В случае необходимости он будет выполнять сопротивление, которое можно измерить в омах. Переменный резистор обозначается на схеме в виде прямоугольника вместе с двумя черточками. Они расположены на противоположных сторонах внутри прямоугольника. Таким образом, человек обозначает на своей схеме мощность.

Аппаратура, которая имеется практически в каждом доме, включает в себя резисторы с определенным номиналом. Они располагаются по ряду Е24 и условно обозначают диапазон от единицы до десяти.

Разновидности резисторов

Сегодня существует большое количество резисторов, которые встречаются в современных бытовых электроприборах. Можно выделить следующие виды:

• Резистор металлический лакированный теплостойкий. Его можно встретить в ламповых приборах, которые имеют мощность не меньше чем 0,5 ватта. В советской аппаратуре можно отыскать такие резисторы, которые выпускали в начале 80-х годов. Они имеют разную мощность, которая напрямую зависит от размеров и габаритов радиоаппаратуры. Когда на схемах нет условного обозначения мощности, тогда разрешается использовать переменный резистор в 0,125 ватта.
• Водостойкие резисторы. В большинстве случаев их находят в ламповых электроприборах, которые производились в 1960 году. В черно-белом телевизоре и радиолах обязательно встречаются эти элементы. Их маркировка очень похожа на обозначение металлических резисторов. В зависимости от номинальной мощности они могут иметь разные размеры и габариты.

Сегодня широко используется общепринятая маркировка резисторов, которые разделены на разные цвета. Таким образом, можно быстро и легко определить номинал без использования пайки схемы. Благодаря цветовой маркировке можно значительно ускорить поиск необходимого резистора. Сейчас производством таких элементов для микросхем занимается большое количество зарубежных и отечественных фирм.

Основные характеристики и параметры переменного резистора

Можно выделить несколько главных параметров:

Во время проектирования представленных устройств используются конкретные характеристики. Эти параметры относятся к приборам, которые работают на высоких частотах:

Проволочный переменный резистор считается основным и главным элементом в любой электронной аппаратуре. Его применяют в качестве дискретного компонента или составной части к интегральной микросхеме. Он классифицируется по основным параметрам, таким как способ защиты, монтаж, характер изменения сопротивления или технология производства.

Классификация по общему использованию:

• Общего предназначения.
• Специального назначения. Они бывают высокоомные, высоковольтные, высокочастотные или прецизионные.

В зависимости от характера изменения сопротивления можно выделить следующие резисторы:

1. Постоянные.
2. Переменные, с возможностью регулировки.
3. Подстроенные переменные.

Если брать во внимание способ защиты резисторов, то можно выделить следующие конструкции:

Подключение переменного резистора

Большое количество людей не знают, как подключить переменный резистор. Эти элементы зачастую имеют две схемы подключения. Сделать эту работу сможет человек, который хоть немного разбирается в электронике и имел дело с пайкой микросхем.

Технология изготовления переменных резисторов

Существует классификация, которая зависит от технологии изготовления резисторов. Во время производственного процесса используются разные этапы и схемы. Сегодня можно выделить следующие конструкции:

Особенности переменных резисторов в 10 кОм

Сегодня на радио рынках можно встретить большое количество элементов для составления схемы. Наиболее востребованным является переменный резистор 10 кОм. Он бывает переменным, проволочным или регулировочным. Основная его отличительная особенность — одинарная однооборотность. Этот тип резисторов предназначен для работы в электрической цепи, где есть постоянный или переменный ток.

Номинальные показатели мощности составляют 50 вольт, а сопротивление — 15 кОм. Эти элементы производились в середине восьмидесятых годов, поэтому сегодня их можно найти не только в специализированных магазинах, но также и в старых схемах радиоприемников. Переменный резистор 10 кОм имеет несколько функциональных и возможных аналогов.

Шум переменного резистора

Даже новые и надежные резисторы при высоком температурном режиме, который значительно выше абсолютного нуля, могут стать основным источником появления шума. Резистор переменный сдвоенный применяется в электрической цепи в микросхеме. О появлении шума стало известно из фундаментальной флуктуационно-диссипационной теоремы. Она известна под общепринятым названием «теорема Найквиста».

Если в схеме есть резистор переменный СП с большими показателями сопротивления, то человек будет наблюдать эффективное напряжение шума. Оно будет иметь прямую пропорциональность к корням из температурного режима.

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с , так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление .

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов �� Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора :

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает ��

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до . А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные , то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им ��

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно ��), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат – это разные схемы включения (. ) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата – все зависит от схемы включения. Начнем с реостата.

(переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений �� Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Не пропустите статью про измерительные приборы в электрических цепях –

В отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра �� Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка (вниз) сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 – 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны ��

На этом мы заканчиваем рассматривать переменные резисторы , в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! ��

Вроде бы простая деталька, чего тут может быть сложного? Ан нет! Есть в использовании этой штуки пара хитростей. Конструктивно переменный резистор устроен также как и нарисован на схеме — полоска из материала с сопротивлением, к краям припаяны контакты, но есть еще подвижный третий вывод, который может принимать любое положение на этой полоске, деля сопротивление на части. Может служить как перестариваемым делителем напряжения (потенциометром) так и переменным резистором — если нужно просто менять сопротивление.

Хитрость конструктивная:
Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея! Почему? Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью. При этом сопротивление нашего переменного резистора становится под бесконечность, вызывая помехи при настройке, искрение и выгорание графитовой дорожки резистора, вывод настраимого девайса из допустимого режима настройки, что может быть фатально.
Решение? Соединить крайний вывод с средним. В этом случае, худшее что ждет девайс — кратковременное появление максимального сопротивления, но не обрыв.

Борьба с предельными значениями.
Если переменным резистором регулируется ток, например питание светодиода, то при выведении в крайнее положение мы можем вывести сопротивление в ноль, а это по сути дела отстутствие резистора — светодиод обуглится и сгорит. Так что нужно вводить дополнительный резистор, задающий минимально допустимое сопротивление. Причем тут есть два решения — очевидное и красивое:) Очевидное понятно в своей простоте, а красивое замечательно тем, что у нас не меняется максимально возможное сопротивление, при невозможности вывести движок на ноль. При крайне верхнем положении движка сопротивление будет равно (R1*R2)/(R1+R2) — минимальное сопротивление. А в крайне нижнем будет равно R1 — тому которое мы и рассчитали, и не надо делать поправку на добавочный резистор. Красиво же! 🙂

Если надо воткнуть ограничение по обеим сторонам, то просто вставляем по постоянному резистору сверху и снизу. Просто и эффективно. Заодно можно и получить увеличение точности, по принципу приведенному ниже.

Порой бывает нужно регулировать сопротивление на много кОм, но регулировать совсем чуть чуть — на доли процента. Чтобы не ловить отверткой эти микроградусы поворта движка на большом резисторе, то ставят два переменника. Один на большое сопротивление, а второй на маленькое, равное величине предполагаемой регулировки. В итоге мы имеем две крутилки — одна «Грубо » вторая «Точно » Большой выставляем примерное значение, а потом мелкой добиваем его до кондиции.

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — .
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

В прошлый раз для подключения светодиода к источнику постоянного тока напряжением 6,4 В (4 батарейки АА) мы использовали резистор с сопротивлением порядка 200 Ом. Это в принципе обеспечивало нормальную работу светодиода и не допускало его перегорания. Но что, если мы хотим регулировать яркость светодиода?

Для этого самым простым вариантом будет использование потенциометра (или подстроечного резистора). Он представляет собой в большинстве случаев цилиндр с ручкой регулировки сопротивления и тремя контактами. Разберемся как же он устроен.

Следует помнить, что правильно регулировать яркость светодиода ШИМ-модуляцией, а не изменением напряжения, поскольку для каждого диода существует оптимальное рабочее напряжение. Но для наглядности демонстрации использования потенциометра такое его применение (потенциометра) в учебных целях допустимо.

Отжав четыре зажима и сняв нижнюю крышку мы увидим, что два крайних контакта подсоединены к графитовой дорожке. Средний контакт соединен с кольцевым контактом внутри. А ручка регулировки просто передвигает перемычку, соединяющую графитовую дорожку и кольцевой контакт. При вращении ручки меняется длина дуги графитовой дорожки, которая в конечном итоге и определяет сопротивление резистора.

Следует отметить, что при измерении сопротивления между двумя крайними контактами, показания мультиметра будут соответствовать номинальному сопротивлению потенциометра, поскольку в этом случае измеряемое сопротивление соответствует сопротивлению всей графитовой дорожке (в нашем случае 2 кОм). А сумма сопротивлений R1 и R2 всегда будет примерно равна номинальному, вне зависимости от угла поворота ручки регулировки.

Итак подключив последовательно к светодиоду потенциометр, как показано на схеме, меняя его сопротивление, можно менять яркость светодиода. По сути, при изменении сопротивления потенциометра, мы меняем ток, проходящий через светодиод, что и приводит к изменению его яркости.

Правда при этом следует помнить, что для каждого светодиода есть предельно допустимый ток, при превышении которого он просто сгорает. Поэтому, чтобы предотвратить сгорание диода при слишком сильном выкручивании ручки потенциометра, можно включить последовательно еще один резистор с сопротивлением порядка 200 Ом (данное сопротивление зависит от типа используемого светодиода) как показано на схеме ниже.

Для справки: светодиоды нужно подключать длинной «ногой» к +, а короткой к -. В противном случае светодиод при малых напряжениях просто не будет гореть (не будет пропускать ток), а при некотором напряжении, называемым напряжением пробоя (в нашем случае это 5 В) диод выйдет из строя.

• Как включить Bluetooth на ноутбуке Asus, HP, Dell, Acer

Подстроечные чип резисторы ST32 для поверхностного монтажа

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 500 штук подстроечных резисторов ST32.

Назначение

Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.

Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.

У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.

Однооборотные прецизионные переменные резисторы Bourns

Для прецизионных приложений важна точность и стабильность сопротивления. Наилучшую точность могут обеспечить полимерные потенциометры с лазерной подстройкой.

Серии 6539 и 6630 производства компании Bourns имеют точность номинального сопротивления не хуже 15% (таблица 4, рисунок 8). Для серий 6537/38 точность составляет 10%. При этом линейность характеристики не превышает единиц процентов.

Рис. 8. Прецизионные однооборотные переменные резисторы Bourns

Таблица 4. Параметры прецизионных однооборотных переменных резисторов Bourns

Диапазон номинальных сопротивлений для большинства серий составляет 1…100 кОм, для серии 6630 диапазон равен 1…20 кОм.

Все серии имеют линейную регулировочную характеристику.

Использование полимерного резистивного элемента позволяет достигать отличных показателей износостойкости – до 10 миллионов циклов. Максимальной износостойкостью отличается серия 6538 – до 20 миллионов оборотов.

Применяться эти серии могут в медицинской, промышленной и измерительной электронике.

Существуют исполнения как для построения интерфейсов «человек-машина» – HMI, так и для интерфейсов «машина-машина» – MMI (для приложений промышленной автоматизации).

Графическое обозначение

По стандарту существует несколько вариантов условного графического обозначения (УГО) различных переменных резисторов.

На рисунке изображены УГО, применяемые в Европе и России. Первые два – это общее обозначение, третье – сопротивление с линейной характеристикой зависимости от угла поворота ручки управления, четвёртое – сопротивление с нелинейной зависимостью. Первый и второй тип резисторов применяют для включения по схеме потенциометра, а третий и четвёртый – по схеме регулятора.

Подстроечный резистор, обозначение которого приведено ниже, по стандарту изображается двумя способами.

Первым знаком обозначаются резисторы, выполняющие роль регуляторов тока. Второй способ предназначен для резисторов, включенных по схеме потенциометра.

В США, Японии и некоторых других странах применяются другие УГО.

Принципиальных отличий нет, но хорошо знать и те и другие обозначения.

Получение значения с подстроечного резистора с помощью ардуино

То, что ножка резистора подключена к аналоговому пину ардуино, позволяет отловить 1024 положения потенциометра, это даст возможность довольно точно производить подстройку. Ниже приведен код с подробными комментариями. Чтобы посмотреть значения с подстроечного резистора можно выводить информацию на дисплей или индикатор, но в примере все проще – результат можно посмотреть в мониторе порта.

Устройство

Существует большое количество всевозможных конструкций переменных и подстроечных резисторов мощностью от десятков ватт до нескольких милливатт. Некоторые из них приведены ниже на фото.

Подстроечные резисторы имеют почти одинаковое устройство с переменными. Они состоят из подвижной и неподвижной частей, помещённых в общий корпус. Неподвижная часть представляет из себя пластинку из изоляционной подложки, на которую нанесён по незамкнутому кругу токопроводящий слой. Концы этого слоя выведены на два контакта.

Подвижная часть выполняет роль токосъёмного пружинящего контакта, закрепленного на оси. Таким образом обеспечивается надежная связь с токопроводящим слоем.

Немного другое устройство имеет резистор подстроечный многооборотный. У него проводящий слой нанесён на прямой стержень, а токосъёмный контакт перемещается параллельно ему на винтовом стержне.

Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.

Многооборотные прецизионные переменные резисторы Bourns

Многооборотные прецизионные переменные резисторы производства компании Bourns используют две основных технологии: проволочную и Hybritron®. Проволочные резисторы имеют наилучшую температурную стабильность, широкий диапазон сопротивлений и наибольшую допустимую мощность рассеивания.

Потенциометры Hybritron®, кроме того, лишены основного недостатка проволочной технологии – скачков в регулировочной характеристике. Линейность для всех серий составляет не ниже 0,25%.

Все преимущества проволочных резисторов свойственны сериям 3500/01, 3549, 3540/41, 3543/45, 3590 (таблица 5, рисунок 9). Для каждого ряда серии доступны потенциометры, выполненные по любой из технологий – проволочной или Hybritron®. В сериях 368x используется металлокерамический резистивный элемент.

Рис. 9. Прецизионные многооборотные переменные резисторы Bourns

Таблица 5. Параметры прецизионных многооборотных переменных резисторов Bourns

Каждая из представленных серий имеет свои ключевые преимущества.

Серия 3500/01 отличается широким диапазоном сопротивлений 0,05…200 кОм и точностью ±0,2%. Резисторы данной серии выполняются в корпусе с полной защитой от пыли и рейтингом IP65. Число оборотов составляет 10.

Серии 3543/45 оснащены проволочным резистивным элементом и не имеют версии Hybritron®. Их износостойкость невелика – до 500 тысяч оборотов. Серии 3540/41 имеют увеличенную износостойкость до 5 миллионов оборотов. Серия 3549 имеет максимальную износостойкость до 10 миллионов циклов поворотов. Точность значения сопротивления ±0,2 %. Важной особенностью серий 3500/01 и 3590 является доступность версии с высоким уровнем защиты – IP65.

Отдельно стоит отметить потенциометры 368x. Они имеют возможность псевдо цифровой установки сопротивления с помощью трехзначного кода. При этом шаг изменения сопротивления – от 0,001% (3685). Используемый металлокерамический элемент ограничивает срок службы данных переменных резисторов – всего 75 тысяч переключений каждого движка.

Переменные резисторы используются для частого изменения сопротивления. Для точной подстройки (например, в калибровочных цепях) используют подстроечные резисторы.

Типы и разновидности

По способу монтажа различают 2 вида подстроечников – для навесного и поверхностного монтажа (ПМ). Первые – крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые – малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.

Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже – цилиндрическая.

Многооборотные подстроечники бывают преимущественно двух видов – с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Разновидности резисторов

Сегодня существует большое количество резисторов, которые встречаются в современных бытовых электроприборах. Можно выделить следующие виды:

• Резистор металлический лакированный теплостойкий. Его можно встретить в ламповых приборах, которые имеют мощность не меньше чем 0,5 ватта. В советской аппаратуре можно отыскать такие резисторы, которые выпускали в начале 80-х годов. Они имеют разную мощность, которая напрямую зависит от размеров и габаритов радиоаппаратуры. Когда на схемах нет условного обозначения мощности, тогда разрешается использовать переменный резистор в 0,125 ватта.
• Водостойкие резисторы. В большинстве случаев их находят в ламповых электроприборах, которые производились в 1960 году. В черно-белом телевизоре и радиолах обязательно встречаются эти элементы. Их маркировка очень похожа на обозначение металлических резисторов. В зависимости от номинальной мощности они могут иметь разные размеры и габариты.

Сегодня широко используется общепринятая маркировка резисторов, которые разделены на разные цвета. Таким образом, можно быстро и легко определить номинал без использования пайки схемы. Благодаря цветовой маркировке можно значительно ускорить поиск необходимого резистора. Сейчас производством таких элементов для микросхем занимается большое количество зарубежных и отечественных фирм.

• Как подключить двухкатушечный саб к усилителю

Схемы включения

Схема подстроечного резистора существует в двух основных вариантах. Первый вариант – это реостатная схема включения, используется в качестве регулятора тока. При таком способе включения используется начальный или конечный вывод резистора и средний. Иногда средний вывод соединяют с одним из крайних. Эта схема более надёжна, так как при потере контакта среднего вывода электрическая цепь не разрывается.

Второй вариант включения – это потенциометрическая схема, где резистор применяется как делитель напряжения. При таком подключении задействованы все выводы.

Большое значение имеет, каким образом изменяется сопротивление подстроечника в зависимости от угла поворота ручки управления. Эта зависимость называется функциональной характеристикой, их различают три разновидности.

Основная характеристика – линейная. Как видно, сопротивление пропорционально изменению угла поворота ручки. Другие две – это логарифмическая и антилогарифмическая, применяются в основном в усилителях.

Общепринятая классификация резисторов

Проволочный переменный резистор считается основным и главным элементом в любой электронной аппаратуре. Его применяют в качестве дискретного компонента или составной части к интегральной микросхеме. Он классифицируется по основным параметрам, таким как способ защиты, монтаж, характер изменения сопротивления или технология производства.

Классификация по общему использованию:

• Общего предназначения.
• Специального назначения. Они бывают высокоомные, высоковольтные, высокочастотные или прецизионные.

В зависимости от характера изменения сопротивления можно выделить следующие резисторы:

1. Постоянные.
2. Переменные, с возможностью регулировки.
3. Подстроенные переменные.

Если брать во внимание способ защиты резисторов, то можно выделить следующие конструкции:

• С изоляцией.
• Без изоляции.
• Вакуумные.
• Герметизированные.

Маркировка резисторов

В технической документации подстроечные резисторы всегда обозначены полностью. Единой системы маркировки подстроечных резисторов не существует. За рубежом разработаны свои правила, не совпадающие с нашими. На территории России стандарт для переменных резисторов ‒ ГОСТ 10318-80.

Маркировка подстроечных резисторов содержит в начале обозначения буквы РП – резистор переменный. Далее следует цифра 1 (непроволочные), или 2 (проволочные). После через дефис указывается номер разработки изделия. Например, РП1-4, следует читать так: резистор переменный, непроволочный, номер модели 4.

После этого через дефис указывается допустимая мощность в ваттах. Для подстроечников существует её стандартный ряд: 0,01; 0,025 и так далее. Также определён ряд рабочих напряжений. Стандарт предусматривает ряд допустимых отклонений от номинального сопротивления. Используя все его положения, записывают кодировку резистора.

Подстроечные резисторы Trimpot® Bourns

Для калибровочных цепей измерительной, медицинской, промышленной и профессиональной электроники характерны вполне определенные требования: высокая стабильность сопротивления, низкий уровень шумов. Для этих целей наиболее подходят резистивные элементы, выполненные по металлокерамической технологии.

Компания Bourns предлагает однооборотные и многооборотные подстроечные резисторы Trimpot®.

Однооборотные подстроечные резисторы серий 3303, 3306, 3313, 3314, 3329, 3362, 3386 имеют схожие характеристики, но имеется и ряд отличительных черт (таблица 6, рисунок 10).

Рис. 10. Однооборотные подстроечные резисторы Bourns

Таблица 6. Параметры однооборотных подстроечных резисторов Bourns

Серии негерметичных потенциометров 3303 и 3306 имеют самые скромные показатели шумов (5% и 3%) и невысокую износостойкость (20 и 50 циклов). Уровень ТКС для них составляет ±250х10-6/°C. Серии 3313, 3314, 3329, 3362, 3386 отличаются герметичным исполнением. При этом серии 3329, 3362, 3386 имеют повышенную износостойкость – до 200 циклов оборотов. Серии 3362 и 3386 отличаются меньшим уровнем шумов (1% и 2%), большой допустимой мощностью (0,5 Вт), низким ТКС (±100х10-6/°C). Серия предназначена для монтажа в отверстия.

В многооборотных подстроечных резисторах Trimpot® серий 3224, 3266, 3296, 3006 и 3214 используются металлокерамические резистивные элементы (таблица 7, рисунок 11). По характеристикам данные серии близки к описанным выше однооборотным образцам: TKC для них составляет ±100х10-6/°C, диапазон доступных сопротивлений – 10 Ом…5 МОм, износостойкость – 200 циклов. Уровень шумов и изменения контактного сопротивления лежит в границах ±1% (или 2 Ом).

Рис. 11. Многооборотные подстроечные резисторы Bourns

Таблица 7. Параметры многооборотных подстроечных резисторов Bourns

Серии 3224 и 3214 предназначены для поверхностного монтажа. Серии 3296, 3266, 3006 имеют выводное исполнение.

Область применения

В электронных и электротехнических устройствах широкое используются подстроечные переменные резисторы. Их применяют для подстройки величины тока в цепях и в качестве делителей напряжения. При низких частотах до 1 мегагерца никаких проблем с их применением не наблюдается.

При работе на высоких частотах начинают сказываться собственные индуктивность и ёмкость резисторов, этот фактор необходимо учитывать. При подборе деталей следует обращать внимание на диапазон рабочих частот. Не рекомендуется работать с предельно допустимыми параметрами резистора.

Ручки-счетчики оборотов от Bourns

Для многооборотных переменных резисторов компания Bourns предлагает использовать специализированные ручки с функцией подсчета оборотов (таблица 8, рисунок 12). Кроме того, серии H-xx имеют дополнительную разметку в виде шкалы угла поворота ручки.

Рис. 12. Ручки/счетчики оборотов

Таблица 8. Параметры ручек/счетчиков оборотов

Основными областями применения данных ручек являются панели управления для промышленной и медицинской электроники.

Принцип работы переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом

задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром

задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — нелинейные резисторы. Удачи!

Типы переменных резисторов

Проволочный

Состоит из трубчатого пластмассового или керамического каркаса, на который в виде однослойной обмотки уложена тонкая проволока с высоким сопротивлением (манганиновая или константановая).

По поверхности проволоки скользит металлический ползунок, который при перемещении касается следующего витка обмотки раньше, чем сойдет с предыдущего – этим обеспечивается плавность регулировки.

Для надежности контакта ползунка и токопроводящего слоя поверхность проволоки тщательно полируется.

Тонкопленочный

Состоит из каркаса в виде подковообразной диэлектрической пластины, покрытой тонкой пленкой, изготовленной из углерода, бора, металлизированных или композиционных материалов. По поверхности пленки скользит ползунок, прочно связанный с регулировочным механизмом.

Классификация по количеству контактов

Литература

1. Sensors and Controls. SOLUTIONS GUIDE. Bourns, 2003;
2. Bourns® Trimpot® Product Catalog. – Bourns, 2004;
3. Selecting the Appropriate Position Feedback Sensor for Factory Automation Valve Designs. WHITE PAPER. Bourns, 2011;
4. https://www.bourns.com/.

Получение технической информации, заказ образцов, заказ и доставка.

Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Температурный коэффициент сопротивления

Изменение сопротивления при изменении температуры окружающей среды на один градус.

Допуск или точность

Допустимая величина отклонения от номинального значения сопротивления – от 10 до 30 процентов.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Важно! Подстроечные резисторы не отличаются большим количеством циклов работы и не предназначены для частой регулировки сопротивления в отличие от переменных.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

Обозначение функциональных характеристик:

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Особенности переменных резисторов в 10 кОм

Сегодня на радио рынках можно встретить большое количество элементов для составления схемы. Наиболее востребованным является переменный резистор 10 кОм. Он бывает переменным, проволочным или регулировочным. Основная его отличительная особенность – одинарная однооборотность. Этот тип резисторов предназначен для работы в электрической цепи, где есть постоянный или переменный ток.

• Принцип работы и устройство современного автомобильного генератора

Номинальные показатели мощности составляют 50 вольт, а сопротивление — 15 кОм. Эти элементы производились в середине восьмидесятых годов, поэтому сегодня их можно найти не только в специализированных магазинах, но также и в старых схемах радиоприемников. Переменный резистор 10 кОм имеет несколько функциональных и возможных аналогов.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

Маркировка группы по технологии изготовления и материалу:

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

Внимание! Единого стандарта маркировки регулировочных резисторов не существует – маркировка импортных отличается от российской.

Таблица номиналов

Справка: По ГОСТ 103 18-80 номинальные сопротивления должны соответствовать значениям ряда, полученного умножением или делением на 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; умноженное на 10 в n-степени, где n – целое положительное число.

Области применения переменных и подстроечных резисторов

Применение того или иного типа переменного или подстроечного резистора определяется достоинствами используемых резистивных элементов (таблица 1).

Таблица 1. Достоинства и особенности применения различных типов потенциометров

Подстроечные резисторы используются в различных калибровочных схемах. Калибровка, как правило, является достаточно редким процессом. Для таких случаев износостойкость не является важным параметром. Гораздо более важно выполнить требования температурной стабильности и низкого уровня шумов. По этой причине для подстроечных резисторов оптимальным выбором будет использование металлокерамического резистивного элемента.

Для коммерческих приложений наиболее важным требованием может оказаться стоимость, а остальные параметры можно считать не столь критичными. В таких случаях углеродистые потенциометры оказываются вне конкуренции.

Среди типовых коммерческих приложений можно выделить следующие сферы: бытовую технику (холодильники, плиты, газовые колонки), аудиотехнику (ручки громкости, тюнеры.), джойстики, манипуляторы и так далее.

Для промышленных приложений углеродистые переменные резисторы применяются редко из-за низких износоустойчивости и устойчивости к воздействиям внешней среды. Если требуется высокая износостойкость, например, для пультов управления, то оптимальным вариантом будут полимерные потенциометры.

Для прецизионных схем измерительной, медицинской или промышленной электроники подойдут однооборотные металлокерамические потенциометры. Если при этом требуется высокая стабильность, то применение проволочных или Hybitron®-потенциометров оказывается единственным оправданным выбором. Однако в этом случае следует учитывать низкий диапазон рабочих частот таких резисторов.

Переменные резисторы Bourns для панелей управления бытовой техникой

Современные бытовые приборы трудно представить без панелей управления. Такие панели, как правило, достаточно просты и включают различные кнопочные элементы и регулировочные ручки (управление громкостью, подстройка частоты радиоприемников и так далее). Регулировка происходит достаточно часто, поэтому для этих целей идеально подходят переменные резисторы.

Одним из основных требований к компонентам для бюджетных приложений становится низкая стоимость. По этой причине использование классических углеродистых переменных резисторов оказывается оправданным, несмотря на недостатки, перечисленные выше.

Впрочем, углеродистые потенциометры могут применяться и в других областях электроники – в медицинской и даже промышленной.

Компания Bourns предлагает несколько серий переменных однооборотных углеродистых резисторов для коммерческих приложений (таблица 2, рисунок 6).

Рис. 6. Переменные углеродистые резисторы Bourns для коммерческих приложений

Таблица 2. Параметры углеродистых переменных резисторов Bourns

Большинство представленных серий имеет две модификации регулировочной характеристики: линейную и логарифмическую. Ряд серий – PTV09, PTV09, PVR90 – имеет модификацию с обратной логарифмической характеристикой.

Стандартная точность номинального сопротивления для большинства серий составляет ±20%, а износостойкость – 15 тысяч циклов. Типовой диапазон номинальных сопротивлений – 1…1 кОм.

Стоит особенно выделить серию PDA24. Ее представители имеют износостойкость до 200 тысяч циклов, а точность составляет ±15%.

Класс пыле- и влагозащищенности представленных резисторов невысок – IP30. Это означает, что данные потенциометры защищены от попадания твердых предметов диаметром более 2,5 мм, но защита от влаги отсутствует. Для PDA24 рейтинг IP не устанавливается.

Более высокий рейтинг защиты – IP40 – имеют серии PTV, PTD, PTR (защита от проникновения частиц более 1 мм).

Низкие температурная стабильность сопротивления и износостойкость, высокий уровень шумов, низкий рейтинг защиты IP не позволяют использовать данные серии в ответственных промышленных приложениях. Для этой цели больше подходят потенциометры с металлокерамическим или полимерным резистивным элементом.

Переменные резисторы Bourns для промышленных панелей управления

Промышленные панели управления (пульты операторов ЧПУ, панели управления автоматизированных производств) имеют те же требования к переменным резисторам, что и коммерческие панели. Однако добавляются и дополнительные: увеличенный срок службы, высокая степень защиты IP.

Для таких случаев подойдут серии однооборотных потенциометров от Bourns (таблица 3, рисунок 7).

Рис. 7. Переменные резисторы Bourns для промышленных панелей управления

Таблица 3. Параметры углеродистых переменных резисторов Bourns

В серии 3310 используется резистивный элемент из полимерного пластика. Срок службы данного потенциометра относительно невелик, однако серия имеет класс защиты IP67. Это значит, что данные резисторы полностью защищены от попадания пыли и выдерживают кратковременное погружение на глубину до 1 метра.

Серия 0620 оснащена металлокерамическим резистивным элементом. Износостойкость данных потенциометров выше, чем у углеродистых аналогов. и достигает 25 тысяч циклов поворотов. Диапазон доступных номинальных сопротивлений также широк: 100 Ом…4,7 МОм.

Серии 3851/52/53 имеют одинаковое корпусное исполнение, но различаются рядом характеристик. Это связано с тем, что в серии 3851 используется резистивный элемент из полимерного пластика, что приводит к повышению износостойкости до 100 тысяч оборотов.

Серии 3852/53 представляют собой металлокерамические потенциометры, главным преимуществом которых является высокая начальная точность – до 5%.

Для приложений измерительной и медицинской техники компания Bourns предлагает использовать одно- и многооборотные прецизионные потенциометры.

Схема подключения переменных резисторов

Работа переменных сопротивлений зависит от схемного соединения.

Справка: Схемное обозначение – прямоугольник со стрелкой вверху, символизирующей подвижный контакт.

Реостат

Реостат представляет собой проволочный резистор большой мощности, включается в цепь последовательно, служит для регулировки силы тока и напряжения.

Внимание! Реостат включается в цепь двумя контактами – любым крайним и подвижным.

Потенциометр

Потенциометры служат делителями напряжения, включаются в схему параллельно и позволяет регулировать напряжение от нуля до напряжения источника путем механического изменения сопротивления цепи.

Важно! При подключении потенциометра задействованы все три контакта.
