Как работает мобильный (сотовый) телефон

• Печать
• E-mail

Связь мобильных, или, как их еще называют, сотовых, телефонов осуществляется не при помощи проводов, как в обычной телефонной системе, а посредством радиоволн. Чтобы позвонить по мобильному телефону, необходимо как обычно набрать номер. Тем самым радиопослание поступает на базовую станцию, управляемую сотовой телефонной компанией.

На станции, которая обслуживает все звонки в пределах данного радиуса или зоны, контроллерное устройство определяет звонок в свободный радиоканал. Кроме того, оно направляет сигнал в автоматическую телефонную станцию сотовой связи. Считывая специальные коды, передаваемые телефоном,

АТС следит за передвижением автомашины по зоне первой станции. Если во время звонка машина минует зону и оказывается в следующей, звонок автоматически переводится на базовую станцию, действующую в той зоне. При звонке по мобильному телефону звонящий подключается к автоматической телефонной станции для сотовой связи, которая определяет местонахождение мобильного телефона, запрашивает свободный радиоканал у контроллерного устройства цепи и осуществляет связь — через базовую станцию — с нужным номером. Затем мобильный телефон звонит. Когда водитель поднимает трубку, цепь замыкается.

Работа базовой станции

Каждая базовая станция принимает сигналы, испускаемые в радиусе от трех до шести миль. Чтобы избежать шумов, базовые станции с совпадающими границами должны работать на различных частотных каналах. Но даже в пределах одного города достаточно удаленные друг от друга станции могут без труда работать на одном канале.

Местная телефонная система, которая обслуживает и дома и офисы, основана на проводах, тянущихся под и над землей и подсоединенных к автоматической станции.

Местонахождение и канал

Автоматическая телефонная станция определяет местоположение движущегося транспортного средства, в то время как контроллер цепи направляет звонок в коммуникационный канал.

Область звонка

Когда автомобиль выезжает за пределы зоны самой удаленной базовой станции, водитель больше не может пользоваться сотовой связью. Если звонок сделан на пути к границе зоны, сигнал становится все слабее и слабее и в конце концов совсем исчезает.

На пути от станции к станции

На всем протяжении мобильного звонка автоматическая телефонная станция для сотовой связи фиксирует местонахождение движущегося автомобиля по силе исходящих от него радиосигналов. Когда сигнал становится слишком слабым, автоматическая телефонная станция предупреждает базовую станцию, которая, в свою очередь, передает звонок для обслуживания соседней станции.

Принцип работы и устройство телефона

Устройство телефона сильно изменилось с момента его изобретения. Сегодня это даже не тот аппарат, который просто передает голос одного человека другому на большие расстояния. В современном мире это сложное техническое средство с искусственным интеллектом, умеющее не только звонить и передавать сообщения, но также воспроизводить видео и аудио, выходить в Интернет, обрабатывать большие объемы информации, одновременно выполнять множество операций и задач. Что мы знаем о том, как телефон устроен и как работает? В рамках этой статьи попробуем разобраться в этом вопросе.

Зарождение и эволюция телефона

Основателем первого аппарата для передачи информации на расстояние принято считать Сэмуэля Морзе, который изобрел телеграф и азбуку Морзе.

Назвать этот аппарат полноценным телефоном сложно, так как информация передавалась с помощью замыкания контактов и специально разработанного для него кода «морзянки», как ее часто называют сокращенно.

Некоторые историки приписывают изобретение первого телефона Антонио Меуччи, который он назвал телектрофоном. Он разработал чертежи, но по неведомой никому причине не зарегистрировал свое творение. Поэтому патент принадлежит Александру Беллу. Его приспособление было без звонка и внешне не имело ничего общего с современными аппаратами.

Устройство телефона было громоздким и неудобным для переговоров, вес — около восьми килограммов. Однако это не помешало его популяризации и широкому распространению по всем странам. К началу двадцатого века в мире насчитывалось уже более десяти тысяч станций. С каждым разом в его конструкцию вносили изменения и доработки, так появился отдельно микрофон и динамик в его конструкции.

Глобальное строительство АТС привело к модернизации аппаратов. У них появилась трубка и диск для набора номера абонента. Циферблат содержал цифры и буквы, кроме литеры «З», так как она напоминает тройку. На кнопочных стационарных телефонах такая нумерация сохранилась и по сей день. Это сделано вовсе не для отправки сообщений, так проще запоминать номер. Первые аппараты в советской России принадлежали двум компаниям: «Эрикссон» и «Сименс». Это были телефоны без зарядного устройства, работающие по принципу передачи и приема простых электрических импульсов.

Беспроводные телефоны появились в нашей стране в 70-х годах двадцатого века. Они передавали радиосигнал на базу, которая, в свою очередь, по линии через коммутаторы связывалась с другим абонентом. Их торговое название «Алтай», они представляли собой прототип мобильной связи. Весила такая установка семь килограммов. Для переноски она не годилась, поэтому ею оснащали автомобили оперативных служб. Прекратила свое существование только в 2011 году.

В России первая сотовая связь появилась в 1991 году, и работала она по стандарту NMT. Первыми поставщиками мобильных телефонов стали «Нокия» и «Моторола». Цены на аппараты были космическими, и могли их себе позволить только очень богатые люди. Стандарт GSM появился в 1993 году и, победив своих конкурентов, прижился во многих странах. Он позволяет реализовать большой функционал, в том числе передавать короткие сообщения. Изначально их предполагали отправлять в качестве сервисных уведомлений, но опция настолько понравилась пользователям, что превратилась в отдельную услугу сотовых операторов.

Со вступлением в эру портативных аппаратов устройство мобильных телефонов становилось все сложнее, размеры и вес — меньше, а возможности — больше. Из трехкилограммовых гигантов они превратились в миниатюрные средства связи, которые легко помещаются даже в руке ребенка. Со временем реальную кнопочную клавиатуру заменила виртуальная на сенсорном экране. На панели появились камеры, сканеры отпечатка пальца и многие другие приспособления.

Как устроены аналоговые телефонные аппараты

Устройство телефона с дисковым и кнопочным набором схоже по наличию составных блоков, но отличается принципом работы. Агрегаты включают в себя следующие модули:

• Трубка с микрофоном и динамиком.
• Телефон.
• Вызывное средство.
• Узел набора номера.
• Трансформатор.
• Рычажный выключатель.
• Разделяющий конденсатор.
• Радиочастотный модуль (переносные станции).

Рычажный выключатель отвечает за подключение устройства к абонентской линии. В устройстве беспроводного телефона соединение обусловлено включением питания трубки аппарата.

Микрофон преобразует звуковые волны в электрические сигналы. Приборы подразделяются на электродинамические, конденсаторные, угольные, электромагнитные и пьезоэлектрические. Также их делят на активные и пассивные. Активные образуют из звука электромагнитный импульс, пассивные меняют параметры других узлов, в основном емкость и сопротивление. Для последних необходим дополнительный источник питания.

Телефон переводит электрические импульсы в звук. Протекающий по катушкам электрический ток образует переменное магнитное поле, которое заставляет вибрировать мембрану динамика. Электродинамические и электромагнитные аппараты используют дифференциальную магнитную систему, пьезоэлектрические деформируют элементы мембраны связанных с ней источников звуковых частот.

Вызывной узел может быть индукционным и электронным. Необходим для оповещения абонента о входящем вызове. Первый с помощью протекающего тока в катушках заставляет вибрировать боек и ударять по звонковым чашечкам. Электронный блок обрабатывает информацию о входящем сигнале и перенаправляет его на общий динамик в виде импульсов заданной частоты, который называется рингтоном.

Радиочастотный модуль присутствует только в устройстве беспроводных телефонов. Он предназначен для обмена информацией между телефоном и приемником посредством радиосигналов.

Трансформатор связывает отдельные разговорные узлы между собой. Также устраняет эффект локального эха в трубке и отвечает за согласование с сопротивлением линии.

Разделительный конденсатор необходим для соединения телефона с линией в режиме приема входящего сигнала и ожидания исходящего. Поддерживает высокое сопротивление большому входящему напряжению и низкое — малому.

Номеронабиратель бывает импульсным (дисковым) и электронным (кнопочным). В первом варианте механическое колесо, вращаясь, замыкает контакты и отправляет на АТС сигналы. Их количество соответствует конкретному числу номера абонента. Электронные работают через интегральные микросхемы, которые генерируют искусственно импульсы с помощью твердотельных реле и отправляют их на приемник станции. Современные АТС еще сохраняют такой способ вызова абонента, но чаще используют тональный набор. Современные аппараты также поддерживают еще IP-телефонию. Принцип действия тонального набора заключается в генерации кратковременных сигналов предустановленных частот, каждое значение которой соответствует определенному числу номера. Устройство подключения телефона по протоколу IP предполагает использование сервера провайдера по выделенному интернет-каналу, с которого производится звонок. Мобильные аппараты отправляют радиосигналы заданной частоты на систему коммуникаций вышек сотовых операторов.

Принцип работы аппаратов в проводных сетях

Для того чтобы понимать устройство мобильного телефона в полном объеме, необходимо знать, как работает аналоговая система АТС. Несмотря на то что сотовые телефоны представляют собой сложную цифровую структуру с интегральными схемами, в их работу заложен базовый принцип обычных стационарных аппаратов.

Каждый поставщик услуг присваивает своим клиентам уникальные идентификационные номера, по которым он различает их между собой. В данном случае это называется номером абонента или точки подключения, к которой подходят провода. Когда АТС отправляет сигнал, телефон находится в отключенном состоянии, то есть трубка находится на аппарате, а рычажный переключатель — в разомкнутом положении. При поступлении вызова с линии ток проходит по первичной обмотке, заставляя вибрировать кулачок и бить по чашечкам. В электронных системах это происходит иначе, сигнал подается на внешний динамик, и на выходе мы слышим мелодию или пение птиц, например. После того как абонент поднимет трубку, цепь переговорного модуля и набора номера замыкается, а приемная размыкается с помощью реле.

Звонок другому пользователю происходит в обратном порядке. Человек снимает трубку, чем замыкает одну цепь и разъединяет другую. Вызов происходит в модуле набора номера путем отправки импульсов или сигналов на коммутирующие устройства станции. Она, в свою очередь, распознает числа, комбинируя их в единый номер, перенаправляет на нужную точку.

Передача голоса в аналоговых системах происходит благодаря вибрации мембраны микрофона. В угольных она создает уплотнение, что вызывает возмущение магнитного поля катушки. Такое колебание формирует импульс, который отправляет на другой приемник.

Схематическое исполнение мобильных телефонов

Устройство сотового телефона следует выделить в отдельную категорию, так как по своему исполнению он напоминает DECT-систему, но с рядом отличий. Он также передает на приемник радиосигнал, но предварительно его шифруя. Использует свои частоты и каналы для работы. Но представлять мобильный гаджет как телефон не совсем правильно. Это уже давно многофункциональное устройство.

Если говорить о внешнем исполнении, то следует отметить следующее:

• Форм-фактор. Это может быть раскладной или раздвижной корпус.
• Камера.
• Микрофон.
• Динамик.
• Экран.
• Клавиатура.
• USB-разъем.
• Аккумуляторная батарея.
• Зарядные устройство для мобильных телефонов.
• Сим-карта.

Многие гаджеты дополнены различными аксессуарами, что расширяет их область применения. Принципиальная схема внутреннего устройства представлена на рисунке ниже.

Несмотря на это, прибор работает исключительно с аналоговыми радиосигналами, все процессы в нем полностью оцифрованы. Его микросхема включает аналоговые и цифровые блоки.

Аналоговый модуль

Он включает в себя средство приема и передачи сигналов. Обычно располагается отдельно от цифрового узла. По своим рабочим характеристикам напоминает радиотелефон, но работающий по стандарту GSM. Приемник и передатчик работают не синхронно, отправка сигнала происходит с 1/8 задержкой. Это позволяет экономить заряд батареи и интегрировать усилитель со смесителем. Поскольку прибор никогда не работает на прием и передачу одновременно, то собой он представляет некий коммутатор, который переключает антенну с одного режима на другой.

На приеме после прохождения фильтра каналов сигнал усиливается с помощью МШУ и отправлятся на смеситель. Далее он демодулируется и передается на аналого-цифровой преобразователь, который конвертирует его в цифровой сигнал, необходимый для работы центрального процессора.

На передаче логический генератор модулирует цифровые данные в сигнал. Далее через смеситель он поступает на частотный синтезатор, после которого переходит на канальный фильтр и усиленный. Только сигнал достаточной мощности подается на антенну, откуда он уходит в пространство.

Цифровой модуль

Главным элементом и мозгом всей системы является центральный процессор, который обрабатывает всю поступающую информацию. Чипсет микросхемы используется аналогичный компьютерному, но по производительности и мощности он не может с ним соперничать. Кроме ЦПУ в этот блок входит:

• Аналого-цифровой преобразователь, который конвертирует аналоговые сигналы микрофона в цифровой вид данных.
• Кодер и декодер речи и каналов.
• Преобразователь цифрового сигнала в аналоговый.
• Дешифратор и шифратор.
• Детектор активности речи. Обеспечивает работу узлов, только когда присутствует речь абонента.
• Терминальные средства. Образуют интерфейс связи с внешними устройствами, например ПК или устройство зарядки для телефона.
• Модули беспроводных сетей.
• Клавиатура.
• Дисплей.
• Динамик.
• Микрофон.
• Модуль камеры.
• Съемный накопитель.
• Сим-карта.

Некоторые компании используют два микрофона. Один необходим для подавления внешних шумов. Также иногда применяются два динамика: один — для телефонных разговоров, другой — для воспроизведения музыки.

Принцип работы мобильных устройств в сотовой сети

Мобильные телефоны работают в сети стандарта GSM на четырех частотах:

• 850 МГц.
• 900 МГц.
• 1800 МГц.
• 1900 МГц.

Стандарт системы включает в себя три основных компонента:

1. Подсистему базовых станций (BSS).
2. Подсистему коммутационных переключений (NSS).
3. Центр обслуживания и управления (OMC).

Аппарат взаимодействует с базовыми станциями (вышками). После включения он начинает сканирование сетей своего стандарта, которые узнает по транслируемому идентификатору. При ее наличии телефон выбирает ту станцию, чей уровень сигнала выше. Далее проходит аутентификацию. Идентификаторами являются уникальные номера сим-карты IMSI и Ki. Далее центр аутентификации (AuC) отправляет устройству число случайного порядка, которое является ключом для специального алгоритма вычислений. Одновременно система проводит такой расчет у себя. Если результаты базы и аппарата совпадают, то происходит регистрация телефона в сети.

Уникальным идентификатором для аппарата является его IMEI, который хранится в энергонезависимой памяти. Этот номер задается заводом-производителем и является его паспортом. Первые восемь цифр IMEI включают в себя описание устройства, остальные — серийный номер с контрольным числом.

После успешной регистрации телефон готов к обмену сигналами с базовыми станциями. Как уже говорилось ранее, устройство телефонов сотовых операторов похоже на систему аппаратов DECT, но со своими отличиями. Перед выходом в эфир сигнал мобильного шифруется и делится на отрезки по 20 мс. Кодирование производится по алгоритму стандарта EFR с использованием открытого ключа. И антенна активируется детектором активности речи (VAD), то есть когда человек начинает говорить. Прерывистость речи обрабатывает кодек по алгоритму DTX. У принимающей стороны сигнал обрабатывается аналогичным образом, но в обратном порядке.

Зарядные устройства

Зарядные устройства для мобильных телефонов являются важным компонентом, так как благодаря ним аппарат продолжает функционировать. Их прямое назначение — уменьшать напряжение и ток электросети до необходимых значений и подавать его аккумулятору. В основном на выходе напряжение составляет 5 В, сила тока зависит от модели и емкости аккумулятора. От его силы зависит также время заряда батареи.

Зарядные средства делят:

• На трансформаторные.
• Импульсные.

Первые не боятся перепадов напряжения и всегда имеют большой запас по току. Принципиальная схема их очень проста. На понижающую катушку подается сетевое напряжение, которая уменьшает его до нужных значений. Ток со второй обмотки переходит на диодный мост, где установлен конденсатор. Он выполняет роль фильтра от скачков напряжения и забирает излишки на себя. Далее резистор понижает ток и передает его аккумулятору.

Схема импульсных ЗУ более сложная и выполнена с применением диодов и транзисторов.

Поддержка беспроводных систем передачи данных

В настоящее время существует три способа передачи данных:

1. Инфракрасный порт.
2. Bluetooth.
3. Wi-Fi.

Первый доказал свою неэффективность, поэтому не используется. Последние два реализованы практически на всех аппаратах. Bluetooth имеет малый радиус действия и применяется в основном с целью организации интерфейса связи с портативными устройствами для телефона.

Wi-Fi считается более расширенным форматом и используется для выхода в Интернет. Следует отметить, что существуют специальные программные обеспечения, которые позволяют совершать звонки по каналу Интернет, не используя сотовую связь. Также с помощью данной технологии можно организовывать локальную сеть, к которой могут подключиться сразу несколько устройств и обмениваться данными.

Дополнительные аксессуары

Компании-производители всячески пытаются привлечь клиентов к своей продукции, поэтому постоянно расширяют ассортимент предлагаемой номенклатуры. Сюда входят:

• Чехлы.
• Защита стекол.
• Портативные устройства для телефона, например гарнитура.
• Съемные накопители.
• Средства мультимедиа.
• Умные средства.
• USB-устройства для телефона, например кабели, переходники или зарядные средства.

Подобные утилиты значительно расширяют возможности гаджетов и упрощают жизнь своим владельцам.

Сравнительные характеристики современных моделей телефонов

Для того чтобы понять, что собой представляют современные телефоны, необходимо увидеть наглядно их параметры. Но рассматривать одну торговую марку несправедливо. Обзор одного образца не даст полной картины, поэтому для сравнения и анализа были взяты три флагманских смартфона торговых марок Samsung (устройство телефонов этой марки не слишком отличается от других), Apple и Xiaomi. По ценовой категории они выстроились в следующем порядке:

1. Apple.
2. Samsung.
3. Xiaomi.

Судя по цене, в устройстве телефонов «Айфон» использованы передовые технологии, которые обладают самыми высоким параметрами. Однако компания «Самсунг» присутствует на рынке с 1938 года и накопила большой опыт. Вообще, целью сравнения не является выявить победителя и ответить на вопрос, что лучше — устройство телефонов на «Андроиде» или на платформе iOS. Задача заключается в том, чтобы показать, каких высот достигли технологии.

• Датчик освещения;
• датчик приближения;
• компас;
• барометр
• акселерометр;
• гироскоп

• Датчик освещения;
• датчик приближения;
• компас;
• барометр;
• акселерометр;
• гироскоп;
• датчик Холла;
• датчик сердечного ритма

• Датчик освещения;
• датчик приближения;
• компас;
• барометр;
• акселерометр;
• гироскоп;
• датчик Холла

Вспомогательная: 12 Мп

• Сканер отпечатков пальцев;
• сканер радужной оболочки глаза;
• сканер лица

Как видно из таблицы, технические характеристики и устройство телефонов «Самсунг», «Сяоми» и Apple практически одинаковые. Это говорит лишь о здоровой конкуренции и стремлении сделать свой продукт лучше для пользователей. Все производители внедряют новейшие технологии, которые не стоят на месте и стремительно развиваются.

Заключение

С момента появления первого телефона прошло не так много времени. За этот период они превратились из обычного набора деталей в умные устройства. Они совмещают в себе множество функций, которые раньше возлагались на другие приборы. И такое развитие будет продолжаться дальше.

МОБИЛЬНЫЙ ТЕЛЕФОН С ТОЧКИ ЗРЕНИЯ ФИЗИКИ Текст научной статьи по специальности «СМИ (медиа) и массовые коммуникации»

Аннотация научной статьи по СМИ (медиа) и массовым коммуникациям, автор научной работы — Одаренко И.А.

Стремительное развитие средств связи произошло за последние 20 лет. Это связано с переходом от передачи данных посредством кабеля (модель телефонного аппарата Александра Белла) к современным спутниковым системам (радиоволны). Статья посвящена основным принципам работы мобильного телефона. Сотовый телефон — это техническое устройство, сочетающее в себе приёмник и передатчик радиосигнала . Все аппараты работают по единому принципу — они являются излучателями электромагнитных волн.

Похожие темы научных работ по СМИ (медиа) и массовым коммуникациям , автор научной работы — Одаренко И.А.

MOBILE PHONE FROM THE POINT OF VIEW OF PHYSICS

The rapid development of communications has taken place over the past 20 years. This is due to the transition from data transmission via cable (model of Alexander bell's telephone) to modern satellite systems (radio waves). The article is devoted to the basic principles of mobile phone operation. A cell phone is a technical device that combines a receiver and a radio transmitter. All devices work on the same principle — they are emitters of electromagnetic waves.

Текст научной работы на тему «МОБИЛЬНЫЙ ТЕЛЕФОН С ТОЧКИ ЗРЕНИЯ ФИЗИКИ»

Одаренко И.А. студент 1 курс факультет «Открытые горные работы» Научный руководитель: Сигаева В.В.

старший преподаватель филиал Кузбасского государственного технического университета

Россия, г. Прокопьевск МОБИЛЬНЫЙ ТЕЛЕФОН С ТОЧКИ ЗРЕНИЯ ФИЗИКИ Аннотация: Стремительное развитие средств связи произошло за последние 20 лет. Это связано с переходом от передачи данных посредством кабеля (модель телефонного аппарата Александра Белла) к современным спутниковым системам (радиоволны). Статья посвящена основным принципам работы мобильного телефона. Сотовый телефон -это техническое устройство, сочетающее в себе приёмник и передатчик радиосигнала. Все аппараты работают по единому принципу — они являются излучателями электромагнитных волн.

Ключевые слова: мобильный (сотовый) телефон, базовые станции (антенны), SIM-карта, радиосигнал, модуль управления.

I. A. Odarenko. student

1 course of the faculty "Open-pit mining» branch of Kuzbass state technical University

Russia, Prokopyevsk Scientific supervisor: V. V. Sigaeva

MOBILE PHONE FROM THE POINT OF VIEW OF PHYSICS

Annotation: The rapid development of communications has taken place over the past 20 years. This is due to the transition from data transmission via cable (model of Alexander bell's telephone) to modern satellite systems (radio waves). The article is devoted to the basic principles of mobile phone operation. A cell phone is a technical device that combines a receiver and a radio transmitter. All devices work on the same principle — they are emitters of electromagnetic waves. Keyword: mobile (cell) phone, base stations (antennas), SIM card, radio signal, control module.

Человечество всегда нуждалось в общении на расстоянии. В древние времена посылали гонца для передачи сообщения, позже появился телеграф. В XX веке люди часто писали письма, чтобы поделиться новостями. Сегодня, чтобы рассказать новости другу, находящемуся вдали от нас, достаточно позвонить ему. Еще совсем недавно телефон был не в каждой квартире, а сегодня его имеет практически каждый школьник. Стремительное развитие средств связи произошло за последние 20 лет. Это связано с переходом от передачи данных посредством кабеля (модель

телефонного аппарата Александра Белла) к современным спутниковым системам (радиоволны).

Прототип современного мобильного телефона появился в 1973 году, на прилавки магазинов они поступили спустя 10 лет. В жизнь обычного человека мобильный телефон прочно вошел только в XXI веке. И очень стремительно: если сначала это была дорогая вещица для статуса обладателя, то уже сегодня необходимость для каждого человека. Мы не мыслим свою жизнь без этого устройства. Социологические исследования показывают высокий статус телефона как жизненно необходимого инструмента современной жизни.

Мобильный телефон похож на рацию, для передачи сигнала используются радиоволны. Рации подключаются к одной антенне, и работают, поймав сигнал от неё. Сотовые телефоны не зависят от конкретной станции. Не случайно, первые сотовые телефоны были очень похожи на трубки обычных раций, имея даже внешнюю антенну. Сегодня они подключаются к базовой станции с самым сильным сигналом. Вышки базовых станций (антенна) построены по всему миру, располагаясь на крышах зданий, столбах, рекламных щитах и во многих других неожиданных местах. Каждая станция покрывает некоторую зону (в форме шестиугольника). Естественно, шестиугольники могут покрывать единые области. На схемах граничащие друг с другом территории напоминают пчелиные соты (рис. 1). Поэтому и связь называется сотовой (по примеру пчелиных сот).

Рисунок 1. Структура системы сотовой связи

Для использования телефона необходима сим-карта. Современные телефоны имеют несколько карт для подключения к сетям разных операторов. Это становится очень удобным для решения многих информационных задач обычным пользователем. Каждая SIM-карта имеет уникальные идентификаторы ГМ31 (IntematюnalMoЫleSubscriberIdentity)

и И (Кеу&гЫепййсайоп).

Мобильный телефон постоянно проверяет эфир на наличие ОБМ-сигнала своей базовой станции. Сигнал своей сети определяется по специальному идентификатору. Если телефон находится в зоне покрытия сети, то выбирается лучшая по уровню сигнала частота. После набора номера вызываемого абонента, телефон передает информацию о вызываемом

абоненте на антенну с самым мощным сигналом. Оператор находит свободный канал и соединяет абонентов.

Сам разговор — сложный технический процесс. Происходит дискретизация звукового сигнала (разделяется на отрезки длительностью 20 миллисекунд и преобразовывается в цифровой формат) и ее кодирование. Из зашифрованных сигналов удаляется посторонний шум.

Мобильный (сотовый) телефон — это техническое устройство, сочетающее в себе приёмник и передатчик радиосигнала (рис. 2). Все аппараты работают по единому принципу — они являются излучателями электромагнитных волн.

Рисунок 2. Принцип работы мобильного телефона

Условно схему мобильного телефона можно разделить на три модуля (рис. 3): радиочастотный модуль, низкочастотный модуль и модуль управления. Каждый модуль имеет свою функцию преобразователя сигнала. Динамик и микрофон позволяют телефону выступать и в роли приемника звукового сигнала, и в роли получателя.

Рисунок 3. Устройство мобильного телефона Радиочастотный модуль обрабатывает все радиосигналы, принимаемые или передаваемые телефоном. Антенна встроенная присутствует в современных моделях устройств. Принимаемые сигналы преобразуются. Выходной сигнал с радиочастотного модуля поступает на низкочастотный модуль. В сотовом телефоне используется синтезатор частот. Частота канала определяется

модулем управления. При перемещении телефона в пространстве от ячейки к ячейке, частоты приема и передачи переключаются, чтобы соответствовать доступным каналам связи в новой ячейке.

Однако сложность устройства не мешает работать с ним пенсионерам и маленьким детям. Современный мобильный телефон не случайно называется смартфоном (от англ. «умный телефон»). В устройстве также расположены часы, будильник, калькулятор, календарь, фонарик, фотоаппарат, возможность выхода в интернет, плеер и многое, многое другое.

1. Муртазин Э. От «кирпича» до смартфона: удивительная эволюция мобильного телефона — Москва: Альпина Паблишер, 2014

2. Фудина Н. Ю., Новиков В. А., Зубков Ю. П. Удовлетворенность потребителей качеством услуг мобильной связи — Москва: АСМС, 2012

3. Юньтао Юань М. Смартфоны и коммуникаторы NOKIA : советы и приемы эффективной работы — Москва: ДМК Пресс, 2007

Панев К.С. студент магистратуры 2 курс

Рубцов А.М. студент магистратуры 2 курс Институт истории и права Сыктывкарский государственный университет им. Питирима Сорокина

Россия, г. Сыктывкар

КОСМОГОНИЯ МИРА ВИКИНГОВ ПО СКАНДИНАВСКИМ САГАМ

Аннотация. В данной статье описаны черты скандинавской мифологии, которая принадлежит северным древнегерманским племенам, населявших побережья Норвегии, Швеции и территорию Дании Ключевые слова: скандинавы, мифология, религия, история

Panev K.S. master student

second-year student, Institute of history and law

Rubtsov A.M. master student

second-year student, Institute of history and law Syktyvkar State University of Sorokin

THE COSMOGONY OF THE WORLD OF THE VIKINGS IN NORSE

Annotation. this article describes the features of Scandinavian mythology, which belongs to the Northern Germanic tribes that inhabited the coasts of Norway, Sweden and Denmark

Принцип сотовой связи кратко физика. Принцип работы мобильного телефона

Немного грустно, что подавляющее большинство людей на вопрос: «Как работает сотовая связь?», отвечают «по воздуху» или вообще — «не знаю».

В продолжение этой темы, у меня вышел один забавный разговор с другом на тему работы мобильной связи. Случилось это аккурат за пару дней до отмечаемого всеми связистами и телекомщиками праздника «Дня радио». Так уж сложилось, что в силу своей ярой жизненной позиции, мой друг считал, что мобильная связь работает вообще без проводов через спутник . Исключительно за счет радиоволн. Сначала у меня не получалось переубедить его. Но после непродолжительной беседы все встало на свои места.

После этой дружеской «лекции» появилась идея написать простым языком о том, как работает сотовая связь. Все как есть.

Когда вы набираете номер и начинаете звонить, ну, или вам кто-нибудь звонит, то ваш мобильный телефон по радиоканалу связывается с одной из антенн ближайшей базовой станции. Где же находятся эти базовые станции, спросите вы?

Обратите внимание на промышленные здания, городские высотки и специальные вышки . На них и располагаются большие серые прямоугольные блоки с торчащими антеннами разных форм. Но антенны эти не телевизионные и не спутниковые, а приемо-передающие операторов сотовой связи. Они направлены в разные стороны, чтобы обеспечить связью абонентов со всех сторон. Ведь мы же не знаем, откуда будет поступать сигнал и куда занесет «горе-абонента» с телефонной трубкой? На профессиональном жаргоне антенны также называют «секторами». Как правило, они устанавливаются от одной до двенадцати.

От антенны сигнал по кабелю передается непосредственно в управляющий блок станции . Вместе они и образуют базовую станцию [антенны и управляющий блок]. Несколько базовых станций, чьи антенны обслуживают отдельную территорию, например, район города или небольшой населенный пункт, подсоединены к специальному блоку — контроллеру . К одному контроллеру обычно подключается до 15 базовых станций.

В свою очередь, контроллеры, которых также может быть несколько, кабелями подключены к «мозговому центру» — коммутатору . Коммутатор обеспечивает выход и вход сигналов на городские телефонные линии, на других операторов сотовой связи, а также операторов междугородней и международной связи.

В небольших сетях используется только один коммутатор, в более крупных, обслуживающих сразу более миллиона абонентов, могут использоваться два, три и более коммутаторов , объединенных между собой опять-таки проводами.

Зачем же такая сложность? Спросят читатели. Казалось бы, можно антенны просто подключить к коммутатору и все будет работать . А тут базовые станции, коммутаторы, куча кабелей… Но, не все так просто.

Когда человек передвигается по улице пешком или идет на автомобиле, поезде и т.д. и при этом еще и разговаривает по телефону, важно обеспечить непрерывность связи. Связисты процесс эстафетной передачи обслуживания в мобильных сетях называют термином «handover». Необходимо вовремя переключать телефон абонента из одной базовой станции на другую, от одного контроллера к другому и так далее.

Если бы базовые станции были напрямую подключены к коммутатору, то всеми этими переключениями пришлось бы управлять коммутатору . А ему «бедному» и так есть, чем заняться. Многоуровневая схема сети дает возможность равномерно распределить нагрузку на технические средства . Это снижает вероятность отказа оборудования и, как следствие, потери связи. Ведь все мы заинтересованы в бесперебойной связи, не так ли?

Итак, достигнув коммутатора, наш звонок переводится д алее — на сеть другого оператора мобильной, городской междугородной и международной связи. Конечно же, это происходит по высокоскоростным кабельным каналам связи. Звонок поступает на коммутатор другого оператора. При этом последний «знает», на какой территории [в области действия, какого контроллера] сейчас находится нужный абонент. Коммутатор передает телефонный вызов конкретному контроллеру, в котором содержится информация, в зоне действия какой базовой станции находится адресат звонка. Контроллер посылает сигнал этой единственной базовой станции, а она в свою очередь «опрашивает», то есть вызывает мобильный телефон. Трубка начинает причудливо звонить.

Весь этот длинный и сложный процесс в реальности занимает 2-3 секунды !

Точно также происходят телефонные звонки в разные города России, Европы и мира. Для связи коммутаторов различных операторов связи используются высокоскоростные оптоволоконные каналы связи . Благодаря им сотни тысяч километров телефонный сигнал преодолевает за считанные секунды.

Спасибо великому Александру Попову за то, что он дал миру радио! Если бы не он, возможно, мы бы сейчас были лишены многих благ цивилизации.

Мобильная связь — это радиосвязь между абонентами, местоположение одного или нескольких из которых меняется. Одним из видов мобильной связи является сотовая связь.

Сотовая связь — один из видов радиосвязи, в основе которого лежит сотовая сеть. Ключевая особенность: общая зона покрытия делится на соты, определяющиеся зонами покрытия базовых станций . Соты перекрываются и вместе образуют сеть. На идеальной поверхности зона покрытия одной базовой станции представляет собой круг, поэтому составленная из них сеть имеет вид сот с шестиугольными ячейками .

Принцип действия сотовой связи

Итак, для начала рассмотрим, как осуществляется звонок по мобильному телефону. Лишь только пользователь набирает номер, телефонная трубка (HS — Hand Set) начинает поиск ближайшей базовой станции (BS — Base Station) — приемопередающее, управляющее и коммуникационное оборудование, составляющее сеть. В ее состав входят контроллер базовой станции (BSC — Base Station Controller) и несколько ретрансляторов (BTS — Base Transceiver Station). Базовые станции управляются мобильным коммутирующим центром (MSC — Mobile Service Center). Благодаря сотовой структуре, ретрансляторы покрывают местность зоной уверенного приема в одном или нескольких радиоканалах с дополнительным служебным каналом, по которому происходит синхронизация. Точнее происходит согласование протокола обмена аппарата и базовой станции по аналогии с процедурой модемной синхронизации (handshacking), в процессе которого устройства договариваются о скорости передачи, канале и т.д. Когда мобильный аппарат находит базовую станцию и происходит синхронизация, контроллер базовой станции формирует полнодуплексный канал на мобильный коммутирующий центр через фиксированную сеть. Центр передает информацию о мобильном терминале в четыре регистра: посетительский регистр подвижных абонентов или «гостей» (VLR — Visitor Layer Register), «домашний» регистр местных подвижных абонентов (HRL — Home Register Layer), регистр подписчика или аутентификации (AUC — AUthentiCator) и регистр идентификации оборудования (EIR — Equipment Identification Register). Эта информация уникальна и находится в пластиковой абонентской микроэлектронной телекарточке или модуле (SIM — Subscriber Identity Module) , по которому производятся проверка правомочности абонента и тарификация. В отличие от стационарных телефонов, за пользование которыми плата взимается в зависимости от нагрузки (числа занятых каналов), поступающей по фиксированной абонентской линии, плата за пользование подвижной связью взимается не с используемого телефонного аппарата, а с SIM-карты, которую можно вставить в любой аппарат.

Карточка представляет собой не что иное, как обычный флэш-чип, выполненный по смарт-технологии (SmartVoltage) и имеющий необходимый внешний интерфейс. Его можно использовать в любых аппаратах, и главное — чтобы совпадало рабочее напряжение: ранние версии использовали 5.5В интерфейс, а у современных карт обычно 3.3В. Информация хранится в стандарте уникального международного идентификатора абонента (IMSI — International Mobile Subscriber Identification), благодаря чему исключается возможность появления «двойников» — даже если код карты будет случайно подобран, система автоматически исключит фальшивый SIM, и не придется в последствии оплачивать чужие разговоры. При разработке стандарта протокола сотовой связи этот момент был изначально учтен, и теперь каждый абонент имеет свой уникальный и единственный в мире идентификационный номер, кодирующийся при передаче 64бит ключом. Кроме этого, по аналогии со скремблерами, предназначенными для шифрования/дешифрования разговора в аналоговой телефонии, в сотовой связи применяется 56бит кодирование.

На основании этих данных формируется представление системы о мобильном пользователе (его местоположение, статус в сети и т. д.) и происходит соединение. Если мобильный пользователь во время разговора перемещается из зоны действия одного ретранслятора в зону действия другого, или даже между зонами действия разных контроллеров, связь не обрывается и не ухудшается, поскольку система автоматически выбирает ту базовую станцию, с которой связь лучше. В зависимости от загруженности каналов телефон выбирает между сетью 900 и 1800 МГц, причем переключение возможно даже во время разговора абсолютно незаметно для говорящего.

Звонок из обычной телефонной сети мобильному пользователю осуществляется в обратной последовательности: сначала определяются местоположение и статус абонента на основании постоянно обновляющихся данных в регистрах, а затем происходят соединение и поддержание связи.

Системы подвижной радиосвязи строятся по схеме «точка-многоточие» (point-multipoint), поскольку абонент может находиться в любой точке соты, контролируемой базовой станцией. В простейшем случае круговой передачи мощность радиосигнала в свободном пространстве теоретически уменьшается обратно пропорционально квадрату расстояния. Однако на практике сигнал затухает гораздо быстрее — в лучшем случае пропорционально кубу расстояния, поскольку энергия сигнала может поглощаться или уменьшаться на различных физических препятствиях, и характер таких процессов сильно зависит от частоты передачи. При уменьшении мощности на порядок охватываемая площадь соты уменьшается на два порядка.

Важнейшими причинами повышенного затухания сигналов являются теневые зоны, создаваемые зданиями или естественными возвышенностями на местности. Исследования условий применения подвижной радиосвязи в городах показали, что даже на очень близких расстояниях теневые зоны дают затухание до 20дБ. Другой важной причиной затухания является листва деревьев. Например, на частоте 836МГц в летнее время, когда деревья покрыты листвой, уровень принимаемого сигнала оказывается приблизительно на 10дБ ниже, чем в том же месте зимой, при отсутствии листьев. Замирания сигналов от теневых зон иногда называют медленными с точки зрения условий их приема в движении при пересечении такой зоны.

Важное явление, которое приходится учитывать при создании сотовых систем подвижной радиосвязи — отражение радиоволн, и, как следствие, их многолучевое распространение. С одной стороны, это явление полезно, так как оно позволяет радиоволнам огибать препятствия и распространяться за зданиями, в подземных гаражах и тоннелях. Но с другой стороны, многолучевое распространение порождает такие трудные для радиосвязи проблемы, как растягивание задержки сигнала, релеевские замирания и усугубление эффекта Доплера.

Растягивание задержки сигнала получается из-за того, что сигнал, проходящий по нескольким независимым путям разной протяженности, принимается несколько раз. Поэтому повторяющийся импульс может выйти за пределы отведенного для него интервала времени и исказить следующий символ. Искажения, возникающие за счет растянутой задержки, называются межсимвольной интерференцией. При небольших расстояниях растянутая задержка не опасна, но если соту окружают горы, задержка может растянуться на многие микросекунды (иногда 50-100 мкс).

Релеевские замирания вызываются случайными фазами, с которыми поступают отраженные сигналы. Если, например, прямой и отраженный сигналы принимаются и противофазе (со сдвигом фазы на 180°), то суммарный сигнал может быть ослаблен почти до нуля. Релеевские замирания для данного передатчика и заданной частоты представляют собой нечто вроде амплитудных «провалов», имеющих разную глубину и распределенных случайным образом. В этом случае при стационарном приемнике избежать замираний можно просто переставив антенну. При движении же транспортного средства такие «провалы» проходятся ежесекундно тысячами, отчего происходящие при этом замирания называются быстрыми.

Эффект Доплера проявляется при движении приемника относительно передатчика и состоит в изменении частоты принимаемого колебания. Подобно тому, как тон шума движущегося поезда или автомобиля кажется неподвижному наблюдателю несколько выше при приближении транспортного средства и несколько ниже при его удалении, частота радиопередачи смещается при движении приемопередатчика. Более того, при многолучевом распространении сигнала отдельные лучи могут давать смещение частоты в ту или другую сторону одновременно. В результате, за счет эффекта Доплера получается случайная частотная модуляция передаваемого сигнала подобно тому, как за счет релеевских замираний происходит случайная амплитудная модуляция. Таким образом, в целом многолучевое распространение создает большие трудности в организации сотовой связи, в особенности для подвижных абонентов, что связано с медленными и быстрыми замираниями амплитуды сигнала в движущемся приемнике. Преодолеть эти трудности удалось с помощью цифровой техники, которая позволила создать новые методы кодирования, модуляции и выравнивания характеристик каналов.

Передача данных осуществляется по радиоканалам. Сеть GSM работает в диапазонах частот 900 или 1800 МГц. Более конкретно, например, в случае рассмотрения диапазона 900МГц подвижной абонентский аппарат передает на одной из частот, лежащих в диапазоне 890-915 МГц, а принимает на частоте, лежащей в диапазоне 935-960 МГц. Для других частот принцип тот же, изменяются только численные характеристики.

По аналогии со спутниковыми каналами направление передачи от абонентского аппарата к базовой станции называется восходящим (Rise), а направление от базовой станции к абонентскому аппарату — нисходящим (Fall). В дуплексном канале, состоящем из восходящего и нисходящего направлений передачи, для каждого из названных направлений применяются частоты, различающиеся точно на 45МГц. В каждом из указанных выше частотных диапазонов создаются по 124 радиоканала (124 для приема и 124 для передачи данных, разнесенных на 45МГц) шириной по 200кГц каждый. Этим каналам присваиваются номера (N) от 0 до 123. Тогда частоты восходящего (F R) и нисходящего (F F) направлений каждого из каналов можно вычислить по формулам: F R (N) = 890+0.2N (МГц), F F (N) = F R (N) + 45 (МГц).

В распоряжение каждой базовой станции может быть предоставлено от одной до 16 частот, причем число частот и мощность передачи определяются в зависимости от местных условий и нагрузки.

В каждом из частотных каналов, которому присвоен номер (N) и который занимает полосу 200кГц, организуются восемь каналов с временным разделением (временные каналы с номерами от 0 до 7), или восемь канальных интервалов.

Система с разделением частот (FDMA) позволяет получить 8 каналов по 25кГц, которые, в свою очередь, разделяются по принципу системы с разделением времени (TDMA) еще на 8 каналов. В GSM используется GMSK-модуляция, а несущая частота изменяется 217 раз в секунду для того, чтобы компенсировать возможное ухудшение качества.

Когда абонент получает канал, ему выделяется не только частотный канал, но и один из конкретных канальных интервалов, и он должен вести передачу в строго отведенном временном интервале, не выходя за его пределы — иначе будут создаваться помехи в других каналах. В соответствии с вышеизложенным работа передатчика происходит в виде отдельных импульсов, которые происходят в строго отведенном канальном интервале: продолжительность канального интервала составляет 577мкс, а всего цикла — 4616мкс. Выделение абоненту только одного из восьми канальных интервалов позволяет разделить во времени процесс передачи и приема путем сдвига канальных интервалов, выделяемых передатчикам подвижного аппарата и базовой станции. Базовая станция (BS) всегда передает на три канальных интервала раньше подвижного аппарата (HS).

Требования к характеристикам стандартного импульса описываются в виде нормативного шаблона изменения мощности излучения во времени. Процессы включения и выключения импульса, которые сопровождаются изменением мощности на 70дБ, должны укладываться в промежуток времени длительностью всего 28мкс, а рабочее время, в течение которого передаются 147 двоичных разрядов, составляет 542.8мкс. Значения мощности передачи, указанные в таблице ранее, относятся именно к мощности импульса. Средняя же мощность передатчика оказывается в восемь раз меньше, так как 7/8 времени передатчик не излучает.

Рассмотрим формат нормального стандартного импульса. Из него видно, что не все разряды несут полезную информацию: здесь в середине импульса располагается обучающая последовательность из 26 двоичных разрядов для защиты сигнала от помех многолучевого распространения. Это — одна из восьми специальных легко распознаваемых последовательностей, по которой принятые разряды правильно располагаются во времени. Такая последовательность ограждается одноразрядными указателями (PB — Point Bit), а с обеих сторон этой настроечной последовательности располагается полезная кодированная информация в виде двух блоков по 57 двоичных разрядов, ограждаемых, в свою очередь, граничными разрядами (BB — Border Bit) — по 3бит с каждой стороны. Таким образом, импульс переносит 148бит данных, которые занимают 546.12мкс временной интервал. К этому времени добавляется еще промежуток, равный 30.44мкс защитного времени (ST — Shield Time), в течение которого передатчик «молчит». По продолжительности этот промежуток соответствует времени передачи 8.25 разряда, но передачи в это время не происходит.

Последовательность импульсов образует физический канал передачи, который характеризуется номером частоты и номером временного канального интервала. На основе этой последовательности импульсов организуется целая серия логических каналов, которые различаются своими функциями. Кроме каналов, передающих полезную информацию, существует еще ряд каналов, передающих сигналы управления. Реализация таких каналов и их работа требуют четкого управления, которое реализуется программными средствами.

17 августа 2010

Знаете ли вы, что происходит после того, как вы набрали номер друга на мобильном телефоне? Как сотовая сеть находит его в горах Андалусии или на побережье далекого острова Пасхи? Почему иногда неожиданно разговор прерывается? На прошлой неделе я побывал в компании Beeline и попытался разобраться, как устроена сотовая связь.

Большая площадь населенной части нашей страны покрыта Базовыми Станциями (БС). В поле они выглядят как красно-белые вышки, а в городе спрятаны на крышах нежилых домов. Каждая станция ловит сигнал от мобильных телефонов на удалении до 35 километров и общается с мобильным телефоном по служебным или голосовым каналам.

После того, как вы набрали номер друга, ваш телефон связывается с ближайшей к вам Базовой Станцией (БС) по служебному каналу и просит выделить голосовой канал. Базовая Станция отправляет запрос на контроллер (BSC), а тот переадресует его на коммутатор (MSC). Если ваш друг является абонентом той же сотовой сети, то коммутатор сверится с Home Location Register (HLR), выяснит, где в данный момент находится вызываемый абонент (дома, в Турции или на Аляске), и переведет звонок на соответствующий коммутатор, откуда тот его переправит на контроллер и затем на Базовую Станцию. Базовая Станция свяжется с мобильным телефоном и соединит вас с другом. Если ваш друг абонент другой сети или вы звоните на городской телефон, то ваш коммутатор обратится к соответствующему коммутатору другой сети.

Сложно? Давайте разберемся подробнее.

Базовая Станция представляет из себя пару железных шкафов, запертых в хорошо кондиционируемом помещении. Учитывая, что в Москве было на улице +40, мне захотелось немного пожить в этом помещении. Обычно, Базовая Станция находится либо на чердаке здания, либо в контейнере на крыше:

2.

Антенна Базовой Станции разделена на несколько секторов, каждый из которых «светит» в свою сторону. Вертикальная антенна осуществляет связь с телефонами, круглая соединяет Базовую Станцию с контроллером:

3.

Каждый сектор может обслуживать до 72 звонков одновременно, в зависимости от настройки и конфигурации. Базовая Станция может состоять из 6 секторов, таким образом, одна Базовая Станция может обслуживать до 432 звонков, однако, обычно на станции установлено меньшее количество передатчиков и секторов. Сотовые операторы предпочитают ставить больше БС для улучшения качества связи.

Базовая Станция может работать в трех диапазонах:

900 МГц — сигнал на этой частоте распространяется дальше и лучше проникает внутрь зданий
1800 МГц — сигнал распространяется на более короткие расстояния, но позволяет установить большее количество передатчиков на 1 секторе
2100 МГц — Сеть 3G

Вот так выглядит шкаф с 3G оборудованием:

4.

На Базовые Станции в полях и деревнях устанавливают передатчики 900 МГц, а в городе, где Базовые Станции натыканы как иглы у ежика, в основном, связь осуществляется на частоте 1800 МГц, хотя на любой Базовой Станции могут присутствовать передатчики всех трех диапазонов одновременно.

5.

6.

Сигнал частотой 900 МГц может бить до 35 километров, хотя «дальность» некоторых Базовых Станций, стоящих вдоль трасс, может доходить до 70 километров, за счет снижения числа одновременно обслуживаемых абонентов на станции в два раза. Соответственно, наш телефон с его маленькой встроенной антенной также может передавать сигнал на расстояние до 70 километров…

Все Базовые Станции проектируются таким образом, чтобы обеспечить оптимальное покрытие радиосигналом на уровне земли. Поэтому, несмотря на дальность в 35 километров, на высоту полета самолетов радиосигнал просто не посылается. Тем не менее, некоторые авиакомпании уже начали устанавливать на своих самолетах маломощные базовые станции, которые обеспечивают покрытие внутри самолета. Такая БС соединяется с наземной сотовой сетью с помощью спутникового канала. Система дополняется панелью управления, которая позволяет экипажу включать и выключать систему, а также отдельные типы услуг, например, выключать голос на ночных рейсах.

Телефон может измерять уровень сигнала от 32 Базовых Станций одновременно. Информацию о 6-ти лучших (по уровню сигнала) он отправляет по служебному каналу, и уже контроллер (BSC) решает, какой БС передать текущий звонок (Handover), если вы находитесь в движении. Иногда телефон может ошибиться и перебросить вас на БС с худшим сигналом, в этом случае разговор может прерваться. Также может оказаться, что на Базовой Станции, которую выбрал ваш телефон, все голосовые линии заняты. В этом случае разговор также прервется.

Еще мне рассказали о так называемой «проблеме верхних этажей». Если вы живете в пентхаусе, то иногда, при переходе из одной комнаты в другую, разговор может прерываться. Это происходит потому, что в одной комнате телефон может «видеть» одну БС, а во второй — другую, если она выходит на другую сторону дома, и, при этом эти 2 Базовые Станции находятся на большом удалении друг от друга и не прописаны как «соседние» у сотового оператора. В этом случае передача звонка с одной БС на другую происходить не будет:

Связь в метро обеспечивается так же, как и на улице: Базовая Станция – контроллер – коммутатор, с той лишь разницей, что применяются там маленькие Базовые Станции, а в тоннеле покрытие обеспечивается не обычной антенной, а специальным излучающим кабелем.

Как я уже писал выше, одна БС может производить до 432 звонков одновременно. Обычно этой мощности хватает за глаза, но, например, во время некоторых праздников БС может не справиться с количеством желающих позвонить. Обычно это случается на Новый Год, когда все начинают поздравлять друг друга.

SMS передаются по служебным каналам. На 8 марта и 23 февраля люди предпочитают поздравлять друг друга с помощью SMS, пересылая смешные стишки, и телефоны зачастую не могут договориться с БС о выделении голосового канала.

Мне рассказали интересный случай. Из одного района Москвы стали поступать жалобы от абонентов о том, что они не могут никуда дозвониться. Технические специалисты стали разбираться. Большинство голосовых каналов было свободно, а все служебные были заняты. Оказалось, что рядом с этой БС находился институт, в котором шли экзамены и студенты беспрерывно обменивались эсэмэсками.

Длинные SMS телефон делит на несколько коротких и отправляет каждое отдельно. Сотрудники технической службы советуют отправлять такие поздравления с помощью MMS. Это будет быстрее и дешевле.

С Базовой Станции звонок попадает на контроллер. Выглядит он так же скучно, как и сама БС — это просто набор шкафов:

7.

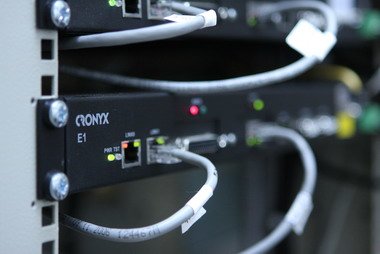

В зависимости от оборудования, контроллер может обслуживать до 60 Базовых Станций. Связь между БС и контроллером (BSC) может осуществляться по радиорелейному каналу либо по оптике. Контроллер осуществляет управление работой радиоканалов, в т.ч. контролирует передвижение абонента, передачу сигнала с одной БС на другую.

Гораздо интереснее выглядит коммутатор:

8.

9.

Каждый коммутатор обслуживает от 2 до 30 контроллеров. Он занимает уже большой зал, заставленный различными шкафами с оборудованием:

10.

11.

12.

Коммутатор осуществляет управление трафиком. Помните старые фильмы, где люди сначала дозванивались до «девушки», а затем она уже соединяла их с другим абонентом, перетыкивая проводки? Этим же занимаются и современные коммутаторы:

13.

Для контроля за сетью у Билайна есть несколько автомобилей, которые они ласково называют «ежики». Они передвигаются по городу и измеряют уровень сигнала собственной сети, а также уровень сети коллег из «Большой Тройки»:

14.

Вся крыша такого автомобиля утыкана антеннами:

15.

Внутри стоит оборудование, осуществляющее сотни звонков и снимающее информацию:

16.

Круглосуточный контроль за коммутаторами и контроллерами осуществляется из Центра Управления Полетами Центра Контроля Сети (ЦКС):

17.

Существует 3 основных направления по контролю за сотовой сетью: аварийность, статистика и обратная связь от абонентов.

Так же, как и в самолетах, на всем оборудовании сотовой сети стоят датчики, которые посылают сигнал в ЦКС и выводят информацию на компьютеры диспетчеров. Если какое-то оборудование вышло из строя, то на мониторе начнет «мигать лампочка».

ЦКС также отслеживает статистику по всем коммутаторам и контроллерам. Он анализирует ее, сравнивая с предыдущими периодами (часом, сутками, неделей и т.д.). Если статистика какого-то из узлов стала резко отличаться от предыдущих показателей, то на мониторе опять начнет «мигать лампочка».

Обратную связь принимают операторы абонентской службы. Если они не могут решить проблему, то звонок переводится на технического специалиста. Если же и он оказывается бессильным, то в компании создается «инцидент», который решают инженеры, занимающиеся эксплуатацией соответствующего оборудования.

За коммутаторами круглосуточно следят по 2 инженера:

18.

На графике показана активность московских коммутаторов. Хорошо видно, что ночью практически никто не звонит:

19.

Контроль за контроллерами (простите за тавтологию) осуществляется со второго этажа Центра Контроля Сети:

22.

21.

Понимаю, что у вас осталась куча вопросов о том, как устроена сотовая сеть. Тема сложная, и я попросил специалиста из «Билайн» помочь мне отвечать на ваши комментарии. Единственная просьба — придерживайтесь темы. А вопросы типа «Билайн редиски. Украли у меня 3 рубля со счета» — адресуйте абонентской службе 0611.

Завтра будет пост о том, как передо мной выпрыгнул кит, а я не успел его сфотографировать. Stay Tuned!

Миллионы людей во всем мире пользуются мобильными телефонами, поскольку благодаря мобильным телефонам стало намного легче общаться с людьми всего мира.

В наши дни мобильные телефоны представляют целый ряд функций, и с каждым днем их становиться все больше. В зависимости от модели мобильного телефона, можно делать следующее:

Сохранять важную информацию
Делать заметки или составлять список заданий
Записывать важные встречи и включать сигнал для напоминания
использовать для расчетов калькулятор
отсылать или получать почту
искать информацию (новости, высказывания, анекдоты и многое другое) в Интернете
играть в игры
смотреть телевизор
отправлять сообщения
пользоваться другими устройствами, например МР3 плеером, устройствами PDA и навигационной системой GPS.

Но разве Вас никогда не интересовало как работает мобильный телефон? И что отличает его от простого стационарного телефона? Что означают все эти термины PCS, GSM, CDMA и TDMA? В этой статье речь пойдет про новые возможности мобильных телефонов.

Начнем с того, что мобильный телефон, по сути, это радио – более усовершенствованного вида, но тем не менее радио. Сам телефон был создан Александром Грехемом Беллом в 1876 году, а беспроводная связь немного позже Николаем Теслой в 1880-е годы (впервые о беспроводной связи начал говорить итальянец Гуглиельмо Маркони в 1894 году). Было суждено, чтобы эти две грандиозные технологии объединились.

В давние времена, когда еще не было мобильных телефонов, люди для общения устанавливали в машины радио телефоны. Такая радиотелефонная система работала за счет одной главной антенны, установленной на башне в меже города, и поддерживала около 25 каналов. Для подключения к главной антенне телефон должен был иметь мощный передатчик – с радиусом около 70 км.

Но не многие могли пользоваться такими радио телефонами из-за ограниченного количества каналов.

Гениальность мобильной системы заключается в разделение города на несколько элементов(«сот»). Это способствует многократному использованию частоты по всему городу, поэтому миллионы людей могут пользоваться мобильными телефонами одновременно. «Сота» выбрана не случайно поскольку именно сотами(формой в виде шестиугольника) наиболее оптимально можно покрыть площадь.

Для того, чтобы лучше понять работу мобильного телефона, необходимо сравнить CB radio (т.е. обычное радио) и радиотелефон..

Полнодуплексное переносное устройство против полудуплексного – радиотелефон как и простое радио являются полудуплексными устройствами. Это значит, что два человека пользуются одной и той же частотой, поэтому они могут говорить только по очереди. Мобильный телефон – это полнодуплексное устройство, что означает, что человек пользуется двумя частотами: одна частота предназначена для того, чтобы слышать человека, находящегося на другой стороне, другая – для того, чтобы говорить. Поэтому по мобильным телефонам можно разговаривать одновременно.

Каналы — радиотелефон использует только один канал, в радио около 40 каналов. В простом мобильном телефоне может быть 1,664 канала и более.

В полудуплексных устройствах оба радиопередатчика используют одну и ту же частоту, поэтому говорить может только один человек. В полнодуплексных устройствах 2 передатчика используют разные частоты, поэтому люди могут говорить одновременно. Мобильные телефоны относятся к полнодуплексным устройствам.

В типовом аналоге мобильной системы в США, пользователь мобильного телефона использует около 800 частот для разговора по городу. Мобильный телефон разделяет город на несколько сот. Каждая сота имеет определенный размер и покрывает площадь в 26 км2. Соты похожи на шестигранники, заключенные в решетку.

Поскольку мобильные телефоны и станции используют маломощные передатчики, то несмежные соты могут использовать одинаковые частоты. Две соты могут использовать одинаковые частоты. Сотовая сеть — это мощные скоростные компьютеры, базовые станции (многочастотные УКВ приемопередатчики), распределенные по всей рабочей зоне сотовой сети, мобильные телефоны и пр. высокотехнологичное оборудование. О базовых станциях мы расскажем далее, а сейчас давайте рассмотрим «соты», которые составляют сотовую систему.

Одна сота в аналоговой сотовой системе использует 1/7 часть доступных двухсторонних каналов связи. Это значит, что каждая сота (из 7 сот в решетке) использует 1/7 часть доступных каналов, которые обладают своим набором частот и за счет этого не накладываются друг на друга:

Пользователь мобильного телефона обычно получает 832 радио частоты для разговора по городу.
Каждый мобильный телефон использует по 2 частоты на звонок – т.н. двухсторонний канал – поэтому на каждого пользователя мобильного телефона приходится 395 каналов связи (оставшиеся 42 частоты используются главным каналом – про него мы расскажем далее).

Таким образом, каждая сота имеет до 56 доступных каналов связи. Это значит, что одновременно разговаривать по мобильным телефонам смогут 56 человек. Аналогом сотовой сети считается первая мобильная технология 1G. С тех пор как начали использовать цифровую передачу информации (2G) число каналов значительно увеличилось.

В мобильных телефонах встроены маломощные передатчики, поэтому они работают на 2 уровнях сигнала: 0,6 ватт и 3 ватт (для сравнении приведем простое радио, которое работает на 4 ваттах). Базовые станции также используют маломощные передатчики, однако они имеют свои преимущества:

Передача сигнала базовой станции и мобильного телефона внутри каждой соты не позволяет далеко отходить от соты. Такими образом обе соты могут повторно использовать те же 56 частот. Те же частоты можно использовать и по всему городу.
Расход заряда мобильного телефона, который обычно работает от аккумулятора, значительно не высокий. Под маломощными передатчиками подразумевается маленькая батарейка, что и делает мобильные телефоны более компактными.

Сотовая сеть нуждается в ряде базовых станций, независимо от размеров города. В небольшом городе должно быть несколько сотен вышек. Всеми пользователями мобильных телефонов в любом городе управляет один главный офис, который называют Центром коммутации для мобильных телефонов. Этот центр контролирует все телефонные звонки и базовые станции в данной местности.

Коды мобильных телефонов

Электронный порядковый номер устройства (ESN) – уникальный 32-битный номер, запрограммированный в мобильный телефон производителем.
Мобильный идентификационный номер (MIN) – 10-значный код, выведенный из номера мобильного телефона.
Код идентификации системы (SID) – уникальный 5-значный код, который закреплен за каждой компанией Федеральной комиссии связи Последние два кода, MIN и SID, программируются в мобильный телефон, когда покупаешь карточку и включаешь телефон.

Каждый мобильный телефон имеет свой код. Коды нужны для распознания телефонов, владельцев мобильных телефонов и мобильных операторов. Например, у Вас есть мобильный телефон, Вы включаете его и пытаетесь позвонить. Вот что происходит в это время:

Когда Вы только включаете телефон, он ищет код идентификации на главном канале управления. Канал – это особая частота, которой пользуются мобильные телефоны и базовая станция для передачи сигналов. Если телефон не может найти канал управления, то он находится в зоне недосягаемости и на экране высвечивается сообщение «нет сети».
Когда телефон получает код идентификации, он сверяет его со своим кодом. При совпадении мобильному телефону разрешается подключение к сети.
Вместе с кодом, телефон запрашивает доступ в сеть и Центр коммутации для мобильных телефонов фиксирует положение телефона в базе данных, поэтому Центр коммутации знает каким телефоном Вы пользуетесь, когда хочет отослать вам сервисное сообщение.
Центр коммутации принимает звонки и может вычислить ваш номер. В любой момент он может просмотреть ваш номер телефона в своей базе данных.
Центр коммутации связывается с вашим мобильным телефоном, чтобы сообщить какую использовать частоту и после того, как мобильный телефон связывается с антенной, телефон получает доступ в сеть.

Сотовый телефон и базовая станция поддерживают постоянный радиоконтакт. Сотовый телефон периодически переключается с одной базовой станции на другую, от которой исходит более мощный сигнал. Если сотовый телефон выходит при движении из поля базовой станции, то он налаживает связь с другой, ближайшей базовой станцией, даже во время разговора. Две базовые станции «связываются» через Центр коммутации, который передает сигнал вашему мобильному телефону изменить частоту.

Бывают случаи, когда при движении сигнал переходит от одной соты на другую, принадлежащую другому мобильному оператору. В этом случаи сигнал не исчезает, а передается другому мобильному оператору.

Большинство современных сотовых телефонов могут работать в нескольких стандартах, что позволяет пользоваться услугами роуминга (англ. roaming — бродяжничество) в разных сотовых сетях. Центр коммутации, сотами которого вы теперь пользуетесь, соединяется с вашим центром коммутации и запрашивает подтверждение кода. Ваша система передает все данные про ваш телефон другой системе и Центр коммутации подключает вас к сотам нового мобильного оператора. И самое удивительное, что все это делается в течении нескольких секунд.

Самое неприятное во всем этом то, что за звонки по роумингу вы можете заплатить кругленькую сумму. На большинстве телефонах, когда вы только пересекаете границу, высвечивается услуга роуминга. В ином случае, вам лучше проверить карту покрытия мобильной связи, чтобы не пришлось впоследствии оплачивать «завышенные» тарифы. Поэтому проверьте сразу стоимости этой услуги.

Обратите внимание на то, что телефон должен работать не нескольких полосах, если вы хотите пользоваться услугой роуминга, Потому что разные страны используют различные полосы.

В 1983 был разработан первый аналоговый стандарт мобильной связи — AMPS (усовершенствованная подвижная телефонная служба). Этот аналоговый стандарт мобильной связи работает в диапазоне частот от 825 до 890 МГц. Для того, чтобы поддерживать конкуренцию и удерживать цены на рынке, федеральное правительство США требовало, чтобы на рынке было не менее двух компаний, занимающихся одной деятельностью. Одной из таких компаний в США была местная телефонная компания (LEC).

Каждая компания имела свои 832 частоты: 790 — для разговоров и 42 — для данных. Для создания одного канала использовались сразу две частоты. Диапазон частот для аналогового канала обычно составлял 30 КГц. Диапазон передачи и получения голосового канала разделен 45 МГц, для того, чтобы один канал не накладывался на другой.

Версия стандарта AMPS под названием NAMPS (узкополосная усовершенствованная система связи) использует новые цифровые технологии для того, чтобы система могла в три раза повысить свои возможности. Но даже несмотря на то, что она использует новые цифровые технологии, эта версия и далее остается всего аналогом. Аналоговые стандарты AMPS и NAMPS работают только на 800 МГц и не могут пока предложить большого разнообразия функций, как например, подключение к Интернету и работу с почтой.

Цифровые мобильные телефоны относятся ко второму поколению (2G) мобильных технологий. Они пользуются теми же радио технологиями, что и аналоговые телефоны, правда, немного иначе. Аналоговые системы не используют полностью сигнал между телефоном и мобильной сетью — аналоговые сигналы невозможно подавить или манипулировать ими также легко, как это можно делать с цифровыми сигналами. Это одна из причин, почему многие кабельные компании переходят на цифровую связь – таким образом, они могут использовать больше каналов в данном диапазоне. Просто удивительно насколько эффективной может быть цифровая система.

Многие цифровые мобильные системы используют частотную модуляцию (ЧМн) для передачи и получения данных через аналоговый портал AMPS. Частотная модуляция использует 2 частоты, одну для логической единицы, вторую для логического ноля, выбирая между двумя, при передаче цифровой информации между башней и мобильным телефоном. Для того, чтобы переделывать аналоговую информацию в цифровую и обратно необходима модуляция и схема кодирования. Это говорит о том, что цифровые мобильные телефоны должны уметь быстро обрабатывать данные.

По «сложности на кубический дюйм» мобильные телефоны являются одними из самых сложных современных устройств. Цифровые мобильные телефона могут производить миллионы вычислений в секунду для того, чтобы кодировать или раскодировать голосовой поток.

Любой обычный телефон состоит из нескольких деталей:

Микросхема (плата), которая является мозгом для телефона
Антенна
Жидкокристаллический дисплей (LCD)
Клавиатура
Микрофон
Динамик
Аккумулятор

Микросхема является центром всей системы. Далее мы рассмотрим какие бываю чипы и как работает каждый из них. Чип преобразования аналоговой информации в цифровую и обратно кодирует исходящий аудиосигнал с аналоговой системы в цифровую и входящий сигнал с цифровой системы в аналоговую.

Микропроцессор – это центральное процессорное устройство, отвечающее за выполнение основной доли работ по обработке информации. Он управляет клавиатурой и дисплеем, и многими другими процессами.

Чипы ROM и чип карты памяти позволяют хранить данные операционной системы мобильного телефона и другие данные пользователя, например, данные телефонной книги. Радиочастота управляет электропитанием и зарядом, а также работает с сотнями волн FM. Высокочастотный усилитель управляет сигналами, которые поступают на антенну или отражаются ею. Размер экрана значительно увеличился с тех пор, как в мобильном телефоне стало больше функций. Во многих телефонах есть записные книжки, калькуляторы и игры. А теперь еще многие телефоны подсоединяются к PDA или Web browser.

Некоторые телефоны сберегают определенную информацию, например, коды SID и MIN, в встроенной флэш-памяти, в других же используют внешние карты вроде карт SmartMedia.

Во многих телефонах установлены настолько крошечные динамики и микрофоны, что трудно представить, как они вообще издают звук. Как видно, динамики такого же размера, что и маленькая монетка, а микрофон – не больше батарейки для часов. Кстати, такие батарейки для наручных часов используют во внутреннем чипе мобильного телефона для работы часов.

Самое удивительное это то, что 30 лет назад многие такие детали занимали целый этаж здания, а теперь все это помещается на ладони человека.

Существует три самые распространенные способа использования радиочастот мобильными телефонами сети 2G для передачи информации:

FDMA (англ. Frequency Division Multiple Access — множественный доступ с разделением каналов по частоте) TDMA (англ. Time Division Multiple Access — множественный доступ с разделением по времени) CDMA (англ. Code Division Multiple Access) — множественный доступ с кодовым разделением.

Хотя названия этих способов кажутся такими запутанными, можно легко догадаться о том, как они работают, просто разбив название на отдельные слова.

Первое слово, frequency, time, code, указывает на метод доступа. Второе слово, division, “разделение”, говорит о том, что он разделяет звонки, основанные на методе доступа.

FDMA размещает каждый телефонный звонок на отдельной частоте TDMA выделяет каждому звонку определенное время на указанной ему частоте CDMA присваивает уникальный код каждому звонку и дальше передает его на свободную частоту.

Последнее слово каждого способа multiple – «множественный» говорит о том, что каждой сотой могут пользоваться несколько человек.

FDMA (множественный доступ с разделением каналов по частоте) — способ использования радиочастот, когда в одном частотном диапазоне находится только один абонент, разные абоненты используют разные частоты в пределах соты. Является применением частотного мультиплексирования (FDM) в радиосвязи. Для того, чтобы лучше понять работу FDMA, нужно рассмотреть как работают радиостанции. Каждая радиостанция посылает свой сигнал на свободные полосы частот. Способ FDMA используется преимущественно для передачи аналоговых сигналов. И хотя этот способ несомненно может передавать и цифровую информацию, его не используют, так как он считается менее эффективным.

TDMA (множественный доступ с разделением по времени) — способ использования радиочастот, когда в одном частотном интервале находится несколько абонентов, разные абоненты используют разные временные слоты (интервалы) для передачи. Является приложением мультиплексирования канала с разделением по времени (TDM — Time Division Multiplexing) к радиосвязи. При использовании TDMA, узкая полоса частоты (ширина 30 КГц и длина 6,7 миллисекунды) разбивается на три временные слоты.

Под узкой полосой частоты, обычно, понимают «каналы». Голосовые данные, превращенные в цифровую информацию, сжимаются, за счет чего они занимают меньше места. Поэтому, TDMA работает в три раза быстрее аналоговой системы, используя одинаковое количество каналов. Системы TDMA работают на диапазоне частоты 800 МГц (IS-54) или 1900 МГц (IS-136).

TDMA в настоящее время является доминирующей технологией для мобильных сотовых сетей и используется в стандарте GSM (Global System for Mobile Communications) (русск. СПС-900) — глобальный цифровой стандарт для мобильной сотовой связи, с разделением канала по принципу TDMA и высокой степенью безопасности благодаря шифрованию с открытым ключом. Однако, GSM иначе использует доступ TDMA и IS-136. Представим, что GSM и IS-136 это разные операционные системы, которые работают на одном процессоре, например, обе операционные системы Windows и Linux работают на базе Intel Pentium III. Системы GSM используют метод кодирования для засекречивания телефонных звонков с мобильных телефонов. Сеть GSM в Европе и Азии работает на частоте 900 МГц и 1800 МГц, а в США на частоте 850 МГц и 1900 МГц и используется в мобильной связи.

Блокирование вашего GSM телефона

GSM является международным стандартом в Европе, Австралии, большей части стран Азии и Африки. Пользователи мобильных телефонов могут купить один телефон, который будет работать везде, где поддерживается этот стандарт. Для того, чтобы подключиться к определенному мобильному оператору в разных странах, пользователи GSM просто меняют SIM карту. SIM карты сохраняют всю информацию и номера идентификации, которые необходимы для подключения к мобильному оператору.

К сожалению, частоты 850МГц/1900-МГц GSM, используемые в США, не совпадают с частотами международной системы. Поэтому, если вы живете в США, но за границей вам очень нужен мобильный телефон, вы можете купить трех- или четырехполосной телефон GSM и пользоваться им на родине и за ее пределами или просто купить мобильный телефон со стандартом GSM 900МГц/1800МГц для поездки за границу.

CDMA (множественный доступ с кодовым разделением). Каналы трафика при таком способе разделения среды создаются присвоением каждому пользователю отдельного числового кода, который распространяется по всей ширине полосы. Нет временного разделения, все абоненты постоянно используют всю ширину канала. Полоса частот одного канала очень широка, вещание абонентов накладываeтся друг на друга но, поскольку их коды отличаются, они могут быть дифференцированы. CDMA является основой для IS-95 и работает на полосах частот 800 МГц и 1900 МГц.

Двухполосной и двухстандартный мобильный телефон

Когда вы едете путешествовать вам несомненно хочется найти такой телефон, который будет работать на нескольких полосах, в нескольких стандартах или будет совмещать и то и другое. Давайте более подробно рассмотрим каждую из этих возможностей:

Многополосной телефон может переключаться с одной частоты на другую. Например, двухполосный телефон TDMA может пользоваться службами TDMA в системе 800 МГц или 1900 МГц. Двухполосной телефон GSM может пользоваться службой GSM в трех полосах – 850 МГЦ, 900 МГц, 1800 МГц или 1900 МГц.
Многостандартный телефон. «Стандарт» в мобильных телефонах означает вид передачи сигнала. Поэтому телефон со стандартами AMPS и TDMA при необходимости может переключаться с одного стандарта на другой. Например, стандарт AMPS позволяет вам пользоваться аналоговой сетью в тех районах, в которых не поддерживается цифровая сеть.
Многополосной/ многостандартный телефон позволяет вам менять полосу частоты и стандарт передачи.

Телефоны, которые поддерживают данную функцию, автоматически меняют полосы или стандарты. Например, если телефон поддерживает две полосы, то он подключается к сети 800 МГЦ, если не может подключиться к полосе 1900 МГЦ. Когда в телефоне несколько стандартов, он вначале использует цифровой стандарт, а в случае его отсутствия переключается на аналоговый.

Мобильные телефона бывают двух- и трехполосные. Однако слово «трехполосной» может быть обманчивым. Оно может означать, что телефон поддерживает стандарты CDMA и TDMA, и аналоговый стандарт. И в то же время, оно может обозначать, что телефон поддерживает один цифровой стандарт в двух полосах и аналоговый стандарт. Для тех, кто отправляется в путешествие за границу, лучше приобрести телефон, который работает на полосе GSM 900 МГц для Европы и Азии и 1900 МГц для США, и помимо этого поддерживает аналоговый стандарт. В сущности, это двухполосный телефон, у которого один из этих режимов (GSM) поддерживает 2 полосы.

Сотовая связь и служба персональной связи

Служба персональной связи (PCS) – это по сути служба мобильных телефонов, которая делает акцент на персональную связь и мобильность. Основная особенность PCS состоит в том, что телефонный номер пользователя становится его персональным коммуникационным номером (Personal Communication Number — PCN), который «привязан» к самому пользователю, а не к его телефону или радиомодему. Путешествующий по миру пользователь с помощью PCS может свободно принимать телефонные звонки и электронную почту по своему PCN.

Сотовая связь изначально была создана для использования в автомобилях, в то время как персональная связь подразумевала большие возможности. По сравнению с традиционной сотовой связью служба PCS имеет ряд преимуществ. Во-первых, она полностью цифровая, что обеспечивает более высокую скорость передачи данных и облегчает применение технологий сжатия данных. Во-вторых, частотный диапазон, используемый для PCS (1850-2200 МГц), позволяет снизить стоимость коммуникационной инфраструктуры. (Поскольку габаритные размеры антенн базовых станций PCS меньше габаритных размеров антенн базовых станций сотовых сетей, то производство и установка их обходятся дешевле).

Теоретически, мобильная система в США работает на двух полосах частот – 824 и 894 МГц; PCS работает на частоте 1850 и 1990 МГц. И поскольку эта служба основывается на стандарте TDMA, то PCS имеет 8 временных слотов и интервал между каналами составляет 200 КГц, в отличие от обычных трех временных слотах и 30 КГц между каналами.

3G – это самая новейшая технология в области мобильной связи. 3G означает, что телефон принадлежит третьему поколению – первое поколение – аналоговые мобильные телефоны, второе – цифровые. Технология 3G используется в мультимедийных мобильных телефонах, которые обычно называют смартфонами. Такие телефоны имеют несколько диапазонов и высокоскоростную передачу данных.

3G использует несколько мобильных стандартов. Наиболее распространенными являются три из них:

CDMA2000 — является дальнейшим развитием стандарта 2 поколения CDMA One.
WCDMA (англ. Wideband Code Division Multiple Access — широкополосный CDMA) — технология радиоинтерфейса, избранная большинством операторов сотовой связи для обеспечения широкополосного радиодоступа с целью поддержки услуг 3G.
TD-SCDMA (англ. Time Division — Synchronous Code Division Multiple Access) — китайский стандарт мобильных сетей третьего поколения.

Сеть 3G может передавать данные со скоростью до 3 Мб/с (поэтому для того, чтобы закачать МP3 песню длительностью 3 минуты необходимо всего около 15 секунд). Для сравнения приведем мобильные телефоны второго поколения – самый быстрый 2G телефон может достигать скорости передачи данных до 144 Кб/с (для закачивания 3-х минутной песни нужно около 8 часов). Высокоскоростная передача данных 3G просто идеальна для скачивания информации с Интернета, отправки и получения больших мультимедийных файлов. Телефоны 3G – это своего рода мини-ноутбуки, которые могут работать с крупными приложениями, например, получение поточного видео с Интернета, отправка и получение факсов и загрузка e-mail сообщений с приложениями.

Конечно, для этого нужны базовые станции, которые передают радио сигналы от телефона к телефону.

Базовые станции мобильных телефонов – это литые металлические или решетчатые конструкции, возвышающиеся на сотни футов вверх. На этом рисунке показана современная вышка, которая «обслуживает» 3 разных мобильных оператора. Если взглянуть на основание базовых станций, то можно увидеть, что каждый мобильный оператор установил свое оборудование, которое в наше время занимает очень мало места (у основания более старых башен для такого оборудования строили небольшие помещения).

Базовая станция. фотография с сайта http://www.prattfamily.demon.co.uk

Внутри такого блока помещается радио передатчик и приемник, благодаря которым башня связывается с мобильными телефонами. Радиоприемники соединены с антенной на башне несколькими толстыми кабелями. Если внимательно присмотреться, то можно заметить, что сама башня, все кабели и оборудование компаний у основания базовые станции хорошо заземлены. Например, пластина с прикрепленными к ней зелеными проводами – это медная пластина заземления.

В мобильном телефоне, как и в любом другом электронном приборе, могут возникнуть неполадки:

Чаще всего, к ним относится коррозия деталей, вызванная попаданием влаги в устройство. Если в телефон попала влага, то перед включением нужно убедиться, что телефон полностью высушен.
Слишком высокая температура (например, в автомобиле) может повредить аккумулятор или электронную плату телефона. В результате слишком низкой температуры может выключиться экран.
Аналоговые мобильные телефоны часто сталкиваются с проблемой «клонирования». Телефон считается «клонированным», когда кто-либо перехватывает его номер идентификации и может бесплатно звонить на другие номера.

Вот как происходит «клонирование»: перед тем, как кому-нибудь звонить, ваш телефон передает свои коды ESN и MIN в сеть. Эти коды уникальны и именно благодаря им компания знает, кому отсылать счет за разговоры. Когда ваш телефон передает коды MIN/ESN, кто-то может услышать (при помощи специального прибора) и перехватить их. Если эти коды использовать в другом мобильном телефоне, то с него можно буде звонить совершенно бесплатно, поскольку счет будет оплачивать владелец этих кодов.

Сотовая связь считается одним из самых полезных изобретений человечества — наряду с колесом, электричеством, интернетом и компьютером. И лишь за несколько десятилетий эта технология пережила целый ряд революций. С чего начиналось беспроводное общение, как работают соты и какие возможности откроет новый мобильный стандарт 5G?

Первое использование подвижной телефонной радиосвязи относится к 1921 году — тогда в США полиция Детройта использовала одностороннюю диспетчерскую связь в диапазоне 2 МГц для передачи информации от центрального передатчика к приемникам в автомобилях полицейских.

Как появилась сотовая связь

Впервые идея сотовой связи была выдвинута в 1947 году — над ней работали инженеры из Bell Labs Дуглас Ринг и Рэй Янг. Однако реальные перспективы ее воплощения стали вырисовываться только к началу 1970-х годов, когда сотрудники компании разработали рабочую архитектуру аппаратной платформы сотовой связи.

Так, американские инженеры предложили размещать передающие станции не в центре, а по углам «ячеек», а чуть позже была придумана технология, позволяющая абонентам передвигаться между этими «сотами», не прерывая связи. После этого осталось разработать действующее оборудование для такой технологии.

Задачу успешно решила компания Motorola — ее инженер Мартин Купер 3 апреля 1973 года продемонстрировал первый работающий прототип мобильного телефона. Он позвонил начальнику исследовательского отдела компании-конкурента прямо с улицы и рассказал ему о собственных успехах.

Руководство Motorola немедленно вложило в перспективный проект 100 миллионов долларов, однако на коммерческий рынок технология вышла только через десять лет. Такая задержка связана с тем, что сначала требовалось создать глобальную инфраструктуру базовых станций сотовой связи.

На территории США этой работой занялась компания AT&T — телекоммуникационный гигант добился от федерального правительства лицензирования нужных частот и построил первую сотовую сеть, которая охватила крупнейшие американские города. В качестве первого мобильника выступила знаменитая модель Motorola DynaTAC 8000.

В продажу первый сотовый телефон поступил 6 марта 1983 года. Он весил почти 800 граммов, мог работать на одном заряде 30 минут в режиме разговора и заряжался около 10 часов. При этом аппарат стоил 3995 долларов — баснословную сумму по тем временам. Несмотря на это, мобильник мгновенно стал популярен.

Почему связь называется сотовой

Принцип мобильной связи прост — территория, на которой обеспечивается соединение абонентов, разбивается на отдельные ячейки или «соты», каждую из которых обслуживает базовая станция. При этом в каждой «соте» абонент получает идентичные услуги, поэтому сам он никак не чувствует пересечения этих виртуальных границ.

Обычно базовая станция в виде пары железных шкафов с оборудованием и антенн размещается на специально построенной вышке, однако в городе их нередко размещают на крышах высотных зданий. В среднем каждая станция ловит сигнал от мобильных телефонов на удалении до 35 километров.

Для улучшения качества обслуживания операторы также устанавливают фемтосоты — маломощные и миниатюрные станции сотовой связи, предназначенные для обслуживания небольшой территории. Они позволяют резко улучшить покрытие в тех местах, где это необходимо.Сотовую связь в России объединят с космосом

Находящийся в сети мобильник прослушивает эфир и находит сигнал базовой станции. В современную SIM-карту, кроме процессора и оперативки, вшит уникальный ключ, позволяющий авторизоваться в сотовой сети. Связь телефона со станцией может осуществляться по разным протоколам — например, цифровым DAMPS, CDMA, GSM, UMTS.

Сотовые сети разных операторов соединены друг с другом, а также со стационарной телефонной сетью. Если телефон выходит из поля действия базовой станции, аппарат налаживает связь с другими — установленное абонентом соединение незаметно передается другим «сотам», что обеспечивает непрерывную связь при перемещениях.

В России для вещания сертифицированы три диапазона — 800 МГц, 1800 МГц и 2600 МГц. Диапазон 1800 МГц считается самым популярным в мире, так как сочетает высокую емкость, большой радиус действия и высокую проникающую способность. Именно в нем сейчас работают большинство мобильных сетей.

Какие стандарты мобильной связи бывают

Первые мобильники работали с технологий 1G — это самое первое поколение сотовой связи, которое опиралось на аналоговые телекоммуникационные стандарты, главным из которых стал NMT — Nordic Mobile Telephone. Он предназначался исключительно для передачи голосового трафика.

К 1991 году относят рождение 2G — главным стандартом нового поколения стал GSM (Global System for Mobile Communications). Данный стандарт поддерживается до сих пор. Связь в этом стандарте стала цифровой, появилась возможность шифрования голосового трафика и отправки СМС.

Скорость передачи данных внутри GSM не превышала 9,6 кбит/с, что делало невозможной передачу видео или высококачественного звука. Проблему был призван решить стандарт GPRS, известный как 2.5G. Он впервые позволил пользоваться сетью Интернет владельцам мобильных телефонов.

Такой стандарт уже обеспечил скорость передачи данных до 114 Кбит/c. Однако вскоре он также перестал удовлетворять постоянно растущие запросы пользователей. Для решения этой проблемы в 2000 году был разработан стандарт 3G, который обеспечивал доступ к услугам Сети на скорости передачи данных в 2 Мбита.

Еще одним отличием 3G стало присвоение каждому абоненту IP-адреса, что позволило превратить мобильники в маленькие компьютеры, подключенные к интернету. Первая коммерческая сеть 3G была запущена 1 октября 2001 года в Японии. В дальнейшем пропускная способность стандарта неоднократно увеличивалась.

Наиболее современный стандарт — связь четвертого поколения 4G, которая предназначена только для высокоскоростных сервисов передачи данных. Пропускная способность сети 4G способна достигать 300 Мбит/сек, что дает пользователю практически неограниченные возможности работы в интернете.

Сотовая связь будущего

Стандарт 4G заточен на непрерывную передачу гигабайтов информации, в нем даже отсутствует канал для передачи голоса. За счет чрезвычайно эффективных схем мультиплексирования загрузка фильма высокого разрешения в такой сети займет у пользователя 10-15 минут. Однако даже его возможности уже считаются ограниченными.

В 2020 году ожидается официальный запуск нового поколения связи стандарта 5G, который позволит передачу больших объемов данных на сверхвысоких скоростях до 10 Гбит/сек. Кроме этого, стандарт позволит подключить к высокоскоростному интернету до 100 миллиардов устройств.

Именно 5G позволит появиться настоящему интернету вещей — миллиарды устройств будут обмениваться информацией в реальном времени. По оценке экспертов, сетевой трафик скоро вырастет на 400%. Например, автомобили начнут постоянно находиться в глобальной Сети и получать данные о дорожной обстановке.

Низкая степень задержки обеспечит связь между транспортными средствами и инфраструктурой в режиме реального времени. Ожидается, что надежное и постоянно действующее соединение впервые откроет возможность для запуска на дорогах полностью автономных транспортных средств.

Российские операторы уже экспериментируют с новыми спецификациями — например, работы в этом направлении ведет «Ростелеком». Компания подписала соглашение о строительстве сетей 5G в инновационном центре «Сколково». Реализация проекта входит в государственную программу «Цифровая экономика», недавно утвержденную правительством.
