Основные характеристики светодиодов
сила света (эффективность)
угол излучения,
мощность
рабочий ток
цвет (температура свечения)
деградация светодиода
Индикаторные светодиоды (ILT) (3; 4,8; 5, 8, 10 мм светодиоды с линзой)
СМД (SLT) светодиоды (3528, 5050)
Мощные (PLT) светодиоды
RGB светодиоды
Эффективность (светоотдача).
Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
лампочка накаливания: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
современные светодиоды: 120-140 Лм/Вт
газоразрядные лампы (ДРЛ): 50-60 Лм/Вт
Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.
Цветовая температура
Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
-2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
-4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
-6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)
По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).
Мощность светодиодов.
— малой мощности: до 0,5 Вт (20-60 мА)
— средней мощности:0,5-3Вт (100-700 мА)
— большой мощности: более 3-х ватт (1000м А и более)
Угол свечения
как правило 120-140 градусов, в индикаторных 15-45 градусов.
Деградация (ресурс) светодиодов.
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители.
Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет. Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.
Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).
SMD-поверхностный монтаж
Технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.
Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (surface mount technology) и SMD-технология (от surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют чип-компонентами. Данная технология является наиболее распространенным на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах. Основным ее отличием от «традиционной» технологии сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приемов изготовления печатных узлов.
Наиболее популярные SMD(SLT) светодиоды это светодиод 3528 и 5050.
Светодиод 3528
Основные характеристики:
-Рабочий ток 20-25мА
-Мощность 0,07Вт
-Световой поток 3-7Лм
-напряжение питания 3-3,2В (для белого светодиода)
-цвета: все оттенки белого, красный, зеленый, синий, желтый
-норма упаковки – бабина 2000 штук.
Использование : Светодиодные ленты, лампы, автолампы, панели, светильники.
Светодиоды 5050
В светодиоды 5050 используются однотипные кристаллы как и в светодиоде 3528, только в количестве 3-х штук. А использование 3-х кристаллов разных цветов (красного, зеленого и синего) позволяют получить маломощный RGB светодиод.
Основные характеристики:
-Рабочий ток 60-75мА
-Мощность 0,21Вт
-Световой поток 10-21Лм
-напряжение питания 3-3,2В (для белого светодиода)
-цвета: все оттенки белого, красный, зеленый, синий, желтый, RGB
-норма упаковки – бабина 1000 штук.
Использование : Светодиодные ленты, лампы, автолампы, модули, панели, светильники.
Светодиоды PLT
Для производства светодиодного оборудования используются светодиоды средней и большой мощности . Все они маркируются как светодиоды PLT. Сравнительная характеристики используемых светодиодов представлена в таблице:
RGB-светодиод
Это просто три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и синий — Blue, отсюда и название. Как известно, сочетанием этих трёх цветов можно получить любой другой цвет. Обычно у этих трёх светодиодов объединены плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно, всего у RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают раздельно. То есть, фактически, управление RGB — это управление тремя светодиодами. Яркость свечения светодиода зависит от протекающего через светодиод тока.
Все о светодиодах: напряжение, ток потребления, мощность, светоотдача, и другие характеристики
Давно прошли те времена, когда светодиоды применялись исключительно в качестве световых индикаторов. Сегодня это достойная альтернатива привычным в быту и промышленных условиях лампам накаливания. Благодаря расширяющемуся спектру применения LED-приборов открывается безграничный простор в сфере наполнения искусственным светом улиц и помещений. Сегодня поговорим об этом на beton-area.com.
Разновидности светоизлучающих диодов
В основе работы LED-приборов лежит процесс пропускания фотонов через полупроводниковый кристаллик. Именно от применяемого материала зависит цвет возникающего свечения. Совсем не светофильтры делают свечение красным или синим.
Увеличения интенсивности светового излучения добиваются с помощью специальных присадок или способом создания нескольких слоев — внутрь помещают нитрид алюминия.
Цвет свечения светодиодов зависит от материала кристалла
Светодиоды делят на две группы по способу применения:
- Индикация и декорация. К этой категории относятся цветные светодиоды. Их помещают в просвечивающийся корпус. Для управления техникой на расстоянии применяют модели с инфракрасными индикаторами.
- Освещение. В этом случае используют LED-источники белого свечения. Соответственно потребностям подбирают теплые или холодные оттенки.
По способу монтажа выделяют осветительные светодиоды:
- SMD. При такой модификации кристаллик расположен на специальной подложке, которая помещается в корпус. Контакты соединяются. При поломке одного кристаллика его заменяют, восстанавливая работу всей системы.
- ОСВ. В таком устройстве множество кристаллов размещены на одной плате. Все они покрытых люминофором. Степень свечения таких ламп высокая, а производство недорогое. Систему придется заменить полностью даже при выходе из строя всего одного светодиода.
Общая характеристика LED-источников
Как выбрать светодиод нужной конфигурации? Для этого важно разобраться в основных характеристиках. Одна из них — ток потребления. Под эту величину подбираются стабилизаторы и ограничители. Для расчетов нужно знать напряжение. Чтобы эффективно заменить LED-источниками лампы накаливания нужно вычислить мощность.
При создании определенного интерьера важно учитывать размер светоизлучающего диода, а также оттенок светового потока. Имея дело с LED-источниками, принято брать во внимание угол свечения. Разобравшись в перечисленных параметрах, можно подобрать наиболее подходящий светодиод.
При выборе светодиодов важно учитывать такие характеристики: сила тока, напряжение, мощность, эффективность, угол свечения, размер устройства
Ток потребления LED
Стабилизаторы тока очень важны в работе светодиодов. Даже небольшое колебание величины тока в большую сторону приведет к изменению излучаемого кристаллами светового оттенка на более холодный и преждевременному выходу осветительного устройства из строя. Значительный скачок электрического тока приводит к мгновенному перегоранию диода.
LED –лампы всегда снабжают стабилизаторами для преобразования тока. Отдельный светоизлучающий диод нужно подключать с применением резистора для ограничения тока.
Для одного кристалла обычно необходим ток в 0,02 А. Для четырех кристаллов потребуется соответственно больший показатель — 0,08 А.
Светодиоды будут долго и слаженно работать только с применением ограничителя тока
Совет! Очень важно правильно подобрать ограничительный резистор для светодиода. Облегчить процедуру поможет специально разработанный калькулятор, находящийся в свободном доступе в интернете.
Напряжение на светодиоде
В случае с LED-источниками, говоря о напряжении, имеют в виду ту величину, которая остается после прохождения тока, так сказать, на выходе. Зная ее, определяют остаточное напряжение на кристалле.
Напряжение у светоизлучающих диодов зависит от материалов, применяемых в качестве полупроводников. Возможно ли определить это самостоятельно?
Приблизительное значение можно установить даже «на глаз». Так, если диод светит желтым или, к примеру, красным цветом — напряжение находится в пределах 1,8-2,4 Вольт. Его величина при синем свечении больше — приблизительно 3 Вольта.
Напряжение при синем свечении — 3 В
Важно! Ток должен соответствовать номинальному напряжению LED-источника. В противном случае часть из них может сгореть или выдавать менее яркое свечение.
Мощность и эффективность светодиодов
Как подобрать диодную замену лампы накаливания, ориентируясь на мощность? Часто можно встретить подробно расписанные таблицы, но все гораздо проще. Необходимо мощность лампы накаливания поделить на 8, и получим необходимую мощность светодиода. Так, вместо лампы мощностью 75 Вт необходимо подобрать светодиодный прибор, мощностью 10 Вт.
Необходимую мощность светодиода определяем делением мощности лампы накаливания на 8
В создании освещения с помощью системы светодиодов необходимо учитывать такой момент, как эффективность. Она рассчитывается путем деления показателя светового потока на мощность. У лампы накаливания он составляет 10-12 лм/Вт, а у светодиодного устройства — 130-140 лм/Вт.
Светоотдача, угол рассеивания
Что касается светоотдачи, то сравнить показатели принципиально разных устройств довольно сложно. Для ориентировки: светодиоды диаметром 5 мм дают световой поток 1-5 лм. Лампа накаливания на 70 Вт дает 750 лм.
Кроме прочего, заботясь об освещенности помещения, важно учитывать угол рассеивания. У светодиодов он может быть от 20 до 120 градусов. Самый яркий свет оказывается в центре угла, а к краям они рассеиваются. Таким образом, светодиоды часто подходят для освещения не целого помещения, а конкретного места. При этом не требуется больших затрат мощности.
Температура свечения светодиодов
На упаковке каждого светодиодного устройства для освещения имеется маркировка (4 цифры), обозначающая температуру свечения. 1800 К — это красный, 3300 К — желтый, а 7500 — синий. Для белого света применяются различные величины в зависимости от оттенка. Самые холодные находятся ближе к значению синего. Цветные светодиоды могут найти применение как декоративные элементы и в качестве приборов для досвечивания растений. А каково применение белых ламп?
- Теплый свет — для жилых домов, школ и офисов.
- Нейтральный (дневной) свет — для производственных построек.
- Холодный свет — наружное освещение и карманные фонарики.
SMD-диоды: сведения, типоразмеры
Аббревиатура SMD применяется для устройств поверхностного монтажа. Диодный чип при их производстве устанавливается на печатную плату. Эти последователи корпусных диодов, которые обошли предшественников по мощности излучаемого света, равномерному отводу тепла и другим характеристикам.
Подбор SMD осуществляют по размеру. Он представлен в виде четырехзначного числа. Например, SMD 3014 — это 3,0 мм × 1,4 мм. Основные параметры каждого из них разнятся. Наиболее популярные: SMD 2835, SMD 5050, SMD 5730.
Светодиоды SMD
SMD 2835
Структурной особенностью светодиодного модуля SMD 2835 является прямоугольная форма и, соответственно, достаточно широкая площадь излучения. Она выше, чем у формата 3528, имеющего круглую форму. Высота SMD 2835 — 0,8 мм, а светоотдача — 50 лм.
Светодиод SMD 2835
Светодиоды SMD 2835 характеризуются сверхпрочным корпусом, выдерживающим 240 С. За 3 тысячи часов функционирования происходит всего 5-процентная деградация излучения. Cветодиодный кристалл имеет t- 130 C. Max рабочий ток — 0,18 А. По температуре свечения SMD 2835 выпускается в четырех вариантах: от 4000 К до 7500 К. Для качественного освещения помещения важно знать, что SMD 2835 холодных оттенков светят ярче.
SMD 5050
Конструкция SMD 5050 включает три кристалла одинакового типа. Их параметры аналогичны параметрам предыдущего. Для долгой и слаженной работы поступающий ток должен быть в пределах 0,06 А.
Светодиод SMD 5050
Светоотдача SMD 5050 — 18-21 лм, напряжение — 3-3,3 В, мощность — 0,21 Вт. Цвет свечения не ограничивается оттенками белого. В одном приборе могут сочетаться сразу несколько цветов. SMD 5050 с помощью контроллеров можно настроить на плавное изменение цвета. Регулируется также яркость.
SMD 5730
Размеры корпуса SMD 5730 ясны из цифрового обозначения. Что касается деградации, то она составляет 1 % за 3000 часов. Такой важный во многих случаях показатель, как угол свечения, равен 120 градусам.
Этот тип светодиодов на фоне остальных выгодно отличает:
- использование новых высококачественных материалов;
- высокая мощность и эффективность;
- удлиненный срок службы;
- устойчивость в условиях сырости, вибрации и нестабильности температуры.
- до 4 Вт
- свыше 4 Вт.
- катода – отвечает за подачу отрицательной части волны постоянного тока на полупроводниковый кристалл;
- анода – отвечает за подачу на кристалл положительной части волны;
- рассеивателя – увеличивает угол свечения;
- рефлектора – отражает поток света на рассеиватель;
- чипа полупроводника или кристалла – осуществляет излучение светового потока, используя для этого процесса p-n переход.
- индикаторные – маленькие диоды с небольшой мощностью, умеренной яркостью. Используют их для подсветки приборных панелей, цветовой индикации;
- осветительные – бывают разной мощности, до нескольких десятков Ватт, благодаря чему обеспечивается яркость и свечение высокой интенсивности. Применяют в лампах для освещения помещений, при создании светодиодных лент, внутри фар и различных приборов.
- круглые (на 3, 5, 8 мм);
- цилиндрические;
- прямоугольные «Пиранья».
- выращивание кристалла;
- планарная обработка пленки;
- бинирование (сортировка чипов по бинам (категориям));
- размещение полученных чипов в специальном корпусе.
- малая – менее 0,5 ватт;
- средняя – 0,5-3 ватта;
- большая – от 3 ватт.
- теплый – 2700-3500 Кельвинов;
- нейтральный/дневной –23500-5000 Кельвинов;
- холодный – выше 5000 Кельвинов.
- SMD3528 – модель малой мощности с низкой энергоэффективностью. Это решение экономично по стоимости и подходит для неярких светодиодных лент. Корпус прямоугольной формы размером 3,5х2,8х1,4 мм;
- SMD5050 – чип, состоящий из 3 кристаллов 3528 с зеленым, красным, синим свечением, суммарная яркость увеличена в 3 раза. Корпус квадратный с шестью выводами, размеры 5,0х5,0х1,6 мм;
- SMD2835 – однокристальный чип с небольшим энергопотреблением, при этом мощность достаточно высокая. Увеличение площади контактов позволяет улучшить отвод тепла. Слой люминофорного покрытия увеличивает интенсивность светового потока. Размер 2,8х3,5х0,8 мм;
- SMD5630 – разновидность мощного светоизлучающего прибора с высокой степенью яркости. Оснащен четырьмя выводами. Размер 5,6х3,0х0,77 мм;
- SMD5730 – почти полный аналог SMD5630. Есть модификации 5730-05 и 5730-1;
- SMD3014 – мощный источник светодиодного излучения, величина светового пучка составляет 9-11 люменов. Выпускаются на базе чипов, с различным количеством кристаллов. Увеличенная площадь теплоотводящей подложки обеспечивает эффективный отвод тепловой энергии.
-
Светодиод SMD 5730
SMD 5730 делят на два вида:
1. SMD 5730 – 0,5 Вт. Пост. ток — 0,15 А, импульс. — до 0,18 А; свет. поток — 45 лм.
2. SMD 5730 – 1 Вт. Пост. ток — 0,35 А, импульс.— 0, 8 А. свет. поток — 110 лм.
Светодиоды Cree — главные особенности
Американская компания Cree выпускает сверхмощными и сверхяркими светодиодами нового поколения. Одной из ведущих линейкой, выпускаемых компанией, является Xlamp. Здесь можно найти однокристальные и многокристальные модели. Первые компании удалось создать с увеличенным углом свечения, то есть хорошим освещением по краям.
XQ-E High Intensity (однокристальная серия) характеризуется таким особенностями: 3 В, 330 лм, 100-145 о, 1,6 × 1,6 мм.
Многокристальные отличаются высокой светоотдачей при небольших габаритах. По мощности их делят на группы:
Подключение LED к 220 В
Подключение LED-приборов к сети 220 В производят по двум основным схемам:
1. Через драйвер. От мощности драйвера зависит количество светоизлучающих элементов, которые можно подключить. Резистор отсутствует.
2. С помощью блока питания. В схему включают резистор, иначе устройство быстро перестанет исполнять функцию. Очень важно подобрать резистор с соответствующим номиналом.
Принцип подключения LED-источника к сети 220 В
Сопротивление — принципы расчета для светодиодов
Формула сопротивления включает напряжение (U) и силу тока (I):
R = U/I
Разберем на стандартном примере подключения LED-источника с параметрами: 3 В и 0,02 А. По формуле получается 100 Ом. Полученный результат — ориентир в выборе ограничителя.
Во многих случаях рассчитанное по формуле сопротивление не относится к стандартным характеристикам резисторов. Например, может получиться величина в 128 Ом. Что делать тогда? В таком случае подбирать необходимо резистор с самым близким сопротивлением в большую сторону. Это хорошо скажется на ресурсе светодиода. Снижение светового потока будет минимальным — до 10 %.
Совет! Удобно проводить точные расчеты с помощью специально разработанных калькуляторов. Достаточно только правильно вбить параметры, чтобы получить сопротивление, которое должен иметь ограничитель.
Подключение светодиода с резистором
Можно применять как параллельное, так и последовательное подключение. При использовании более 5 разных по характеристике устройств нужно подбирать резистор под каждый. Если будет использоваться один на все — некоторые из светодиодов будут излучать менее мощный свет, а работа такого устройства не будет длительной. Это не относится к LED-источникам с одинаковыми параметрами.
При последовательном подключении вся цепь LED-устройств использует ток, необходимый для одного из них; при параллельном — требуемое для суммированного потребления каждого диода.
Подключение светоизлучающего диода к 12 В
Некоторые LED- приборы сконструированы с резистором. В этом случае можно совершенно без проблем подключить их к 12 или 5 В. Но если светоизлучающие диоды по задумке производителя не включают резисторы (это встречается чаще всего), необходимо подобрать подходящий ограничитель тока. Это возможно при точном знании характеристик подключаемых диодов. Требуемая формула:
U= R/I
В качестве примера возьмем светоизлучающий диод с такими характеристиками: 2 В, 0,02 А (I). При подключении диода к 12 Вольтам нужно погасить 10 В, это наше R. Итак:
Но ограничительного резистора с таким номиналом не найти в продаже. Выход есть: необходимо приобрести ближайший в большую сторону — 510 Ом.
Необходимо также вычислить мощность резистора. Для этого пользуются формулой:
P= U*I
В нашем случае получаем:
Значит, в данной ситуации подойдет ограничительный резистор на 0,25 Вт.

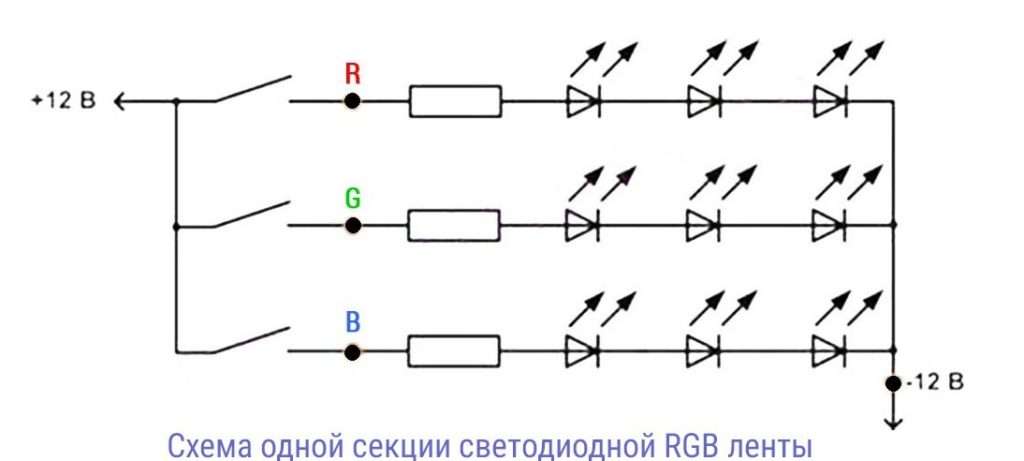

Важное уточнение: если в цепи несколько светоизлучающих диодов, падение напряжения будет соответственно больше, а напряжение, которое нужно погасить — меньше.
Проверка LED-источника мультиметром
Тестирование лучше производить в затемненном помещении, так как свет, который нужно будет уловить взглядом, может оказаться достаточно слабым. Мультиметр создан для тестирования LED-устройств любой конфигурации.
Первый шаг — установка устройства для тестирования в режим прозвона. Далее соединяем щупы с выводами: когда красный будет касаться катода появится «1», при смене положения щупов — светодиод начнет светиться.
Тестирование светодиода мультиметром
Один из часто задаваемых вопросов: как проверить светоизлучающий диод не выпаивая? Это делают так: к обоим щупам припаивают отрезки металлической скрепки. При этом важно позаботиться об изоляции. Дальше проводится тестирование светодиодов с помощью щупов мультиметра без выпаивания по стандартной схеме.
Стабилизатор тока для LED
Для длительной бесперебойной работы одного LED-устройства или целой цепи, следует позаботиться о стабильности питания. Особенно чувствительны к перемене тока белые светодиоды. Если показатель будет превышать норму в течение двух часов, они выйдут из строя. Чтобы все диоды в цепи создавали одинаковое по интенсивности свечение, нужно позаботиться, чтобы каждый получал одинаковый ток.
При подключении к 220 В чаще всего применяют стабилизатор LM317. Это выгодный и простой вариант. Резистор требуется в единственном экземпляре. Ток стабилизируется на 1 А и 0,1 А.
Схема подключения мощного светодиода через стабилизатор LM317
Устройства из светодиодов своими руками
ДХО для автомобиля из LED-устройств
В условиях плохой видимости риск автомобильных аварий на дороге резко увеличивается. Чтобы его снизить применяют дневные ходовые огни. Они делают автомобиль боле заметным встречным водителям и пешеходам в дневное время. Подойдут далеко не любые LED-источники, ведь ДХО должны соответствовать ГОСТу.
ДХО из светодиодов — схема подключения
Можно поступить так: взять алюминиевую плату и прикрепить к ней светодиоды необходимых параметров с помощью теплопроводного клея. На каждый диод устанавливается правильно подобранные линзы. Вывод проводов можно обеспечить в любую сторону. Созданный модуль располагают внутри профиля. Найти подходящую схему подключения не составит труда.
ДХО из LED-источников
Схемы мигающих светодиодов
В чем секрет мигания LED-источников? В изменении питания на выводах устройства. Стандартная схема представлена ниже. Она может быть реализована только при подключении к 12 В. Когда конденсатор накапливает 9-10 В, транзистор передает энергию светодиоду.
Схема мигающих светодиодов
Светомузыка из светодиодов
Схема запитывается от 6-12 В. Эффект светомузыки при схеме с одним LED-источником будет достигаться только при условии определенного уровня звука. Для полноценного эффекта создают трехканальную схему. В этом случае нужен источник 6 В. Существует множество вариантов: одноцветная и RGB лента, плавное включение, бегущие огни.
Трехканальная схема светомузыки
Индикатор напряжения на светодиодах
Можно использовать старые компоненты электрических приборов. Больше всего для создания индикатора напряжения подходят светоизлучающие диоды на 1,5 В.
Светодиоды — практичные устройства в руках радиолюбителя. Существует масса способов их эффективного применения. LED- устройства являются экономически выгодными и практичными.
Все про светодиоды: от простых до мощных, характеристика
Виды светодиодов, параметры, маркировка
Сегодня на рынке осветительных приборов очень много именно светодиодных светильников. Эти устройства нового поколения очень популярны и используются для домашнего и городского освещения, в качестве подсветки матриц технических устройств. По размерам, техническим характеристикам и функционалу светодиоды очень разнообразны, выбирают их из-за хорошей энергоэффективности и широкой области применения. Перед покупкой важно знать, какие бывают виды светодиодов и чем отличаются диоды в зависимости от параметров.
Что такое светодиод? Это прибор-полупроводник, особенностью которого является преобразование электрического тока в световое видимое излучение. Используемое обозначение ЛЕД или light-emittingdiode переводится как «светоизлучающий диод».
Каждая модель светодиодов состоит из следующих элементов:
Внутри конструкции установлены 2 полупроводника, и каждый легирован разными примесями. В одном содержатся свободные электроны, во втором – отверстия. Благодаря этому обеспечивается p-n переход между полупроводниками во время перехода электронов от донора к реципиенту.
Изначально светодиоды использовались только как индикаторы на аппаратуре и оборудовании. При этом светоизлучающие диоды обладали небольшой яркостью и свечение можно было увидеть лишь в темноте. Такие изделия отличались выводной конструкцией. Она представляла собой круглый корпус, из которого выходили два вывода (анод и катод).
Но благодаря развитию технологий и тому факту, что у людей росла необходимость в альтернативных источниках освещения, стали появляться более яркие и мощные виды светодиодов.
В результате многолетние разработки специалистов принесли хорошие результаты – это SMD-диоды и многокристальные COB-диоды. Они применяются в современных светильниках, люстрах, прожекторах; при этом выгодно отличаются от ламп накаливания и галогеновых ламп тем, что обладают большей светоотдачей и яркостью, которая может достигать нескольких тысяч люменов.
Все светодиоды подразделяются на группы, и, исходя из параметров, можно выбрать прибор для определенного случая и цели, зная, какие бывают светодиоды. Групп этих всего две:
Основные типы светодиодов
Существует три основных типа светодиодов, которые различаются между собой по форме и функциональности. Как узнать, какой светодиод стоит в лампе? Важно уметь различать их по типу.
Выводные светодиоды
Такие диоды оснащены специальными «ножками», предназначенными для монтажа в отверстия печатной платы. Используются для подсветки и индикации, но есть отдельные модификации, применяемые для установки в бытовые фонари, переносные светильники, «лазерные» указки. Выпускаются выводные светодиоды в трех типовых модификациях:
SMD-светодиоды
Используются очень широко, являются основой лампочек общего свечения, систем аварийного освещения и индикаторных панелей. Особенно популярны светодиодные ленты на SMD-диодах, которые выпускаются в виде линеек и модулей, с применением планарных светодиодов. Считаются наиболее универсальными, с прочным корпусом и высокой энергоэффективностью и длительным сроком службы.
Устанавливаются на плату с использованием поверхностного монтажа. В основе диода установлен светодиодный чип (кристалл), который установлен в корпусе квадратной или прямоугольной формы. Минусовой и плюсовой выводы сделаны в виде металлических полосок.
SMD- светодиоды создаются в 4 этапа:
Выращивание кристаллов осуществляется с помощью технологии, которая использует металлоорганическую эпитаксию. Это послойное наращивание структуры кристалла, создание контактных отводов от каждого p-n перехода.
На поверхность готового чипа наносится оптическое покрытие, в основном, это люминофор. На мощных светоизлучающих диодах устанавливается пластиковая фокусирующая линза, формирующая диаграмму направленности светового потока.
COB-светодиоды
На общей подложке COB-матрицы размещено большое количество светодиодных элементов. Это обеспечивает более высокую плотность кристаллов на единицу площади, если сравнивать с SMD-технологией.
Такая компактная матрица излучает световой поток хорошей однородности и интенсивности. Подложка выполняется из керамики или алюминия, заливается герметично люминофором. Чтобы излишки тепла были отведены, плата монтируется на радиатор.
COB-диоды соединяются последовательно в кластеры. Соединение созданных цепочек параллельное, в соответствии с требуемой выходной мощностью/яркостью.
Основные параметры светодиодов в светодиодных лампах, ленте, светильниках
Выбирая светодиоды, необходимо обращать внимание на параметры светоизлучающих диодов, установленных в нем. Существует несколько основных параметров.
У однокристальных светодиодов средняя величина рабочего тока, она варьируется в пределах 200 mA. В чипах многокристальных эта величина более высокая. Если ток, выдаваемый драйвером (блоком питания), нестабилен, это приводит к негативному воздействию на интенсивность свечения и срок службы светодиодов. Увеличение тока является причиной увеличения оттенка и световой температуры свечения чипа.
Напряжение
Питание светодиодов – это специальные драйверы, которые обеспечивают стабильность тока. Напряжение для каждой модели различается. Светодиодная лента запитывается стабилизированным напряжением.
| Цвет | Напряжение | Длина волны |
| Инфракрасный | до 1.9 В | от 769 нм |
| Красный | от 1.6 до 2.03 В | 610-760 нм |
| Оранжевый | от 2.03 до 2.1 В | 590-610 нм |
| Желтый | от 2.1 до 2.2 В | 570-590 нм |
| Зеленый | от 2.2 до 3.5 В | 500-570 нм |
| Синий | от 2.5 до 3.7 В | 450-500 нм |
| Фиолетовый | от 2.8 до 4 В | 400-450 нм |
| УльтраФиолетовый | от 3.1 до 4.4 В | до 400 нм |
| Белый | от 3 до 3.7 В | широкий спектр |
Мощность светодиода
Такой параметр, как мощность, необходим для расчета нагрузки и подбора блока электропитания. Его вычисление производится с помощью простой формулы P = U х I.
Мощность led может быть:
Световой поток
Световой поток формируется светодиодами, угол рассеивания составляет 100-120 градусов. Для обеспечения лучшей фокусировки излучения осуществляется установка специальных купольных линз.
Цветовая температура
Комфортность зрительного восприятия искусственного светодиодного освещения зависит от цветовой температуры. Сегодня можно приобрести линейки светоизлучающих диодов различных оттенков белого свечения:
Габариты
Светодиоды бывают различных габаритов и типоразмеров. Чтобы определить точную модификацию SMD-светодиода, необходимо провести измерения длины и ширины изделия.
Виды SMD светодиодов и их особенности
SMD-светодиоды различаются по особенностям исполнения. Существует несколько классификаций и наиболее популярных моделей, которые используются в различной продукции светотехники.
Одно-, двух-, трехкристальные SMD светодиоды
Если говорить об однокристальных светодиодах, они состоят только из одного монохромного кристалла и различаются по степени мощности/яркости. Модели малой мощности потребляют ток до 20 мА, выдавая световой поток величиной 5-50mCd и 100-2000mCd, в зависимости от модификации. Кристалл закрывается линзой сферической или плоской формы. Более мощные светодиоды потребляют ток 50 мА — 1 А, дополнительно им необходима конструкция эффективного теплоотвода.
Многокристальные светодиоды могут содержать различное количество кристаллов, что дает возможность обеспечить необходимую яркость и цветовую палитру свечения. Рабочее напряжение бывает разным и устанавливается производителями.
Цвет свечения
Выпускаемые светодиоды бывают двух видов, которые различаются между собой способом цветообразования:
-
одноцветные – создаются на основе однокристальных чипов, которые дают свечение белого, желтого и других основных цветов;
Типоразмер
Типоразмеры SMD-светодиодов кодируются четырехзначными числами, обозначение которых – это их линейные размеры. Самыми распространенными вариантами являются следующие из них:
Есть SMD-светодиоды с типоразмером типоразмера 3030, 7020, 8520, они используются редко. Время от времени производители выпускают новые модификации светодиодов с другими типоразмерами, их параметры существенно различаются.
Как правильно расшифровать маркировку?
Маркировка SMD-светодиодов важна и предоставляет пользователю информацию об изделии. Для примера можно взять светодиод с маркировкой SMD 2835 UWC 5.
Расшифровка будет следующей: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, оттенок свечения белый.
| Тип SMD | Габариты, мм | Кол-во кристаллов |
| 3528 | 3,5х2,8х1,4 | 1 |
| 5050 | 5х5х1,6 | 3 / 4 |
| 5630 | 5,6х3х0,75 | 1 |
| 5730 | 5,7х3х0,75 | 1 / 2 |
| 3014 | 3х1,4х0,75 | 1 |
| 2835 | 2,8х3,5х0,8 | 1 |
Как определить светодиод по внешнему виду?
Для определения светодиода по внешнему виду необходимо измерить размеры диода, используя обычную линейку. Размеры просматриваются в таблице, и определяется тип изделия, описание его параметров.
Как определить полярность светодиода?
В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы. На SMD-корпусах есть угловой срез, он указывает на катодный вывод. На тыльной стороне имеется площадка теплоотвода, смещенная в сторону анода.
Еще один указатель полярности – пиктограммы. Они бывают в виде треугольника, букв Т и П. Направление буквенных выступов и вершины треугольника указывает на катод.
Достоинства и недостатки светодиодов
У светодиодов имеются как преимущества, так и недостатки. Рассмотрим их подробнее.
Характеристики светодиодов: потребление тока, напряжение, мощность и светоотдача
Времена, когда светодиоды использовали только в качестве индикаторов включения приборов, давно прошли. Современные светодиодные приборы могут полностью взаимозаменить лампы накаливания в бытовых, промышленных и уличных светильниках. Этому способствуют различные характеристики светодиодов, зная которые можно правильно подобрать LED-аналог. Использование светодиодов, учитывая их основные параметры, открывает обилие возможностей в сфере освещения.
Основой светодиода является искусственный полупроводниковый кристаллик
Какие бывают светодиоды
Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.
Светодиоды вполне могут заменить обычные лампы накаливания
Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.
Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).
В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.
Применение светодиодной подсветки в интерьере кухни
Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.
Обратите внимание! Сравнивая лампы на SMD и COB светодиодах можно отметить, что первые поддаются ремонту путем замены вышедшего из строя светодиода. Если не работает лампа на COB светодиодах, придется менять всю плату с диодами.
Характеристики светодиодов
Выбирая для освещения подходящую светодиодную лампу, следует учитывать параметры светодиодов. К ним относят напряжение питания, мощность, рабочий ток, эффективность (светоотдача), температуру свечения (цвет), угол излучения, размеры, срок деградации. Зная основные параметры, можно будет без труда выбрать приборы для получения того или иного результата освещенности.
LED-технологии используются в оформлении табло аэропортов и вокзалов
Величина тока потребления светодиода
Как правило, для обычных светодиодов предусмотрена сила тока величиной 0,02А. Однако бывают светодиоды, рассчитанные на 0,08А. К таким светодиодам относят более мощные приборы, в устройстве которых задействованы четыре кристалла. Они располагаются в одном корпусе. Так как каждый из кристаллов потребляет по 0,02А, в сумме один прибор будет потреблять 0,08А.
Стабильность работы светодиодных приборов зависит от величины тока. Даже незначительное увеличение силы тока способствует снижению интенсивности излучения (старению) кристалла и увеличению цветовой температуры. Это в конечном результате приводит к тому, что светодиоды начинают отливать синим цветом и преждевременно выходят из строя. А если показатель силы тока увеличивается существенно, светодиод сразу перегорает.
Чтобы ограничить потребляемый ток, в конструкциях LED-ламп и светильников предусмотрены стабилизаторы тока для светодиодов (драйверы). Они преобразуют ток, доводя его до нужной светодиодам величины. В случае, когда требуется подключить отдельный светодиод к сети, нужно использовать токоограничительные резисторы. Расчет сопротивления резистора для светодиода выполняют с учетом его конкретных характеристик.
Полезный совет! Чтобы правильно подобрать резистор, можно воспользоваться калькулятором расчета резистора для светодиода, размещенным в сети интернет.
Светодиодная гирлянда может использоваться в качестве декора помещения
Напряжение светодиодов
Как узнать напряжение светодиодов? Дело в том, что параметра напряжения питания как такового у светодиодов нет. Вместо этого используется характеристика падения напряжения на светодиоде, что означает величину напряжения на выходе светодиода при прохождении через него номинального тока. Значение напряжения, указанное на упаковке, отражает как раз падение напряжения. Зная эту величину, можно определить оставшееся на кристалле напряжение. Именно это значение берется во внимание при расчетах.
Учитывая применение различных полупроводников для светодиодов, напряжение у каждого из них может быть разным. Как узнать, на сколько Вольт светодиод? Определить можно по цвету свечения приборов. Например, для синих, зеленых и белых кристаллов напряжение составляет около 3В, для желтых и красных – от 1,8 до 2,4В.
При использовании параллельного подключения светодиодов идентичного номинала с величиной напряжения в 2В можно столкнуться со следующим: в результате разброса параметров одни излучающие диоды выйдут из строя (сгорят), а другие будут очень слабо светиться. Это произойдет ввиду того, что при увеличении напряжения даже на 0,1В наблюдается увеличение силы тока, проходящего через светодиод, в 1,5 раза. Поэтому так важно следить, чтобы ток соответствовал номиналу светодиода.
100Вт лампы накаливания эквивалентно 12-12,5Вт LED-светильника
Светоотдача, угол свечения и мощность светодиодов
Сравнение светового потока диодов с другими источниками света проводят, учитывая силу издаваемого ими излучения. Приборы размером около 5 мм в диаметре дают от 1 до 5 лм света. В то время как световой поток лампы накаливания в 100Вт составляет 1000 лм. Но при сопоставлении необходимо учитывать, что у обычной лампы свет рассеянный, а у светодиода – направленный. Поэтому необходимо принимать во внимание угол рассеивания светодиодов.
Угол рассеивания разных светодиодов может составлять от 20 до 120 градусов. При освещении светодиоды дают более яркий свет по центру и снижают освещенность к краям угла рассеивания. Таким образом, светодиоды лучше освещают конкретное пространство, используя при этом меньше мощности. Однако если требуется увеличить площадь освещенности, в конструкции светильника используют рассеивающие линзы.
Как определить мощность светодиодов? Чтобы определить мощность светодиодной лампы, требующейся для замены лампы накаливания, необходимо применять коэффициент, равный 8. Так, заменить обычную лампу мощностью 100Вт можно светодиодным прибором мощностью не менее 12,5Вт (100Вт/8). Для удобства можно воспользоваться данными таблицы соответствия мощности ламп накаливания и LED-источников света:
| Мощность лампы накаливания, Вт | Соответствующая мощность светодиодного светильника, Вт |
| 100 | 12-12,5 |
| 75 | 10 |
| 60 | 7,5-8 |
| 40 | 5 |
| 25 | 3 |
При использовании светодиодов для освещения очень важен показатель эффективности, который определяется отношением светового потока (лм) к мощности (Вт). Сопоставляя эти параметры у разных источников света, получаем, что эффективность лампы накаливания составляет 10-12 лм/Вт, люминесцентной – 35-40 лм/Вт, светодиодной – 130-140 лм/Вт.
Цветовая температура LED-источников
Одним из важных параметров светодиодных источников является температура свечения. Единицы измерения этой величины – градусы Кельвина (К). Следует отметить, что все источники света по температуре свечения разделяют на три класса, среди которых теплый белый имеет цветовую температуру менее 3300 К, дневной белый – от 3300 до 5300 К и холодный белый свыше 5300 К.
Обратите внимание! Комфортное восприятие человеческим глазом светодиодного излучения непосредственно зависит от цветовой температуры LED-источника.
Цветовая температура обычно указывается на маркировке светодиодных ламп. Она обозначается четырехзначным числом и буквой К. Выбор LED-ламп с определенной цветовой температурой напрямую зависит от особенностей применения ее для освещения. Предложенная ниже таблица отображает варианты использования светодиодных источников с разной температурой свечения:
| Цвет свечения светодиодов | Цветовая температура, К | Варианты использования в освещении | |
| Белый | Теплый | 2700-3500 | Освещение бытовых и офисных помещений как наиболее подходящий аналог лампы накаливания |
| Нейтральный (дневной) | 3500-5300 | Отличная цветопередача таких ламп позволяет применять их для освещения рабочих мест на производстве | |
| Холодный | свыше 5300 | Используется в основном для освещения улиц, а также применяется в устройстве ручных фонарей | |
| Красный | 1800 | Как источник декоративной и фито-подсветки | |
| Зеленый | — | Подсветка поверхностей в интерьере, фито-подсветка | |
| Желтый | 3300 | Световое оформление интерьеров | |
| Синий | 7500 | Подсветка поверхностей в интерьере, фито-подсветка | |
Волновая природа цвета позволяет выразить цветовую температуру светодиодов, используя длину волны. Маркировка некоторых светодиодных приборов отражает цветовую температуру именно в виде интервала различных длин волн. Длина волны имеет обозначение λ и измеряется в нанометрах (нм).
Типоразмеры SMD светодиодов и их характеристики
Учитывая размер SMD светодиодов, приборы классифицируются в группы с различными характеристиками. Наиболее популярные светодиоды с типоразмерами 3528, 5050, 5730, 2835, 3014 и 5630. Характеристики SMD светодиодов в зависимости от размеров рознятся. Так, разные типы SMD светодиодов отличаются по яркости, цветовой температуре, мощности. В маркировке светодиодов первые две цифры показывают длину и ширину прибора.
Светодиоды SMD 5630 на LED-ленте
Основные параметры светодиодов SMD 2835
К основным характеристикам SMD светодиодов 2835 относят увеличенную площадь излучения. В сравнении с прибором SMD 3528, который имеет круглую рабочую поверхность, площадь излучения SMD 2835 имеет прямоугольную форму, что способствует большей светоотдаче при меньшей высоте элемента (около 0,8 мм). Световой поток такого прибора составляет 50 лм.
Корпус светодиодов SMD 2835 выполнен из термостойкого полимера и может выдерживать температуру до 240°С. Следует отметить, что деградация излучения в этих элементах составляет менее 5% в течение 3000 часов функционирования. Кроме того, прибор имеет достаточно низкое тепловое сопротивление перехода кристалл-подложка (4 С/Вт). Рабочий ток в максимальном значении – 0,18А, температура кристалла – 130°С.
По цвету свечения выделяют теплый белый с температурой свечения 4000 К, дневной белый – 4800 К, чистый белый – от 5000 до 5800 К и холодный белый с цветовой температурой 6500-7500 К. Стоит отметить, что максимальная величина светового потока у приборов с холодным белым свечением, минимальная – у светодиодов теплого белого цвета. В конструкции прибора увеличены контактные площадки, что способствует лучшему отводу тепла.
Полезный совет! Светодиоды SMD 2835 могут быть использованы для любого типа монтажа.
Размеры светодиода SMD 2835
Характеристики светодиодов SMD 5050
В конструкции корпуса SMD 5050 размещены три однотипных светодиода. LED источники синего, красного и зеленого цвета имеют технические характеристики, аналогичные кристаллам SMD 3528. Значение рабочего тока каждого из трех светодиодов составляет 0,02А, следовательно суммарная величина тока всего прибора 0,06А. Для того, чтобы светодиоды не вышли из строя, рекомендуется не превышать эту величину.
LED приборы SMD 5050 имеют прямое напряжение величиной 3-3,3В и светоотдачу (сетевой поток) 18-21 лм. Мощность одного светодиода складывается из трех величин мощности каждого кристалла (0,7Вт) и составляет 0,21Вт. Цвет свечения, испускаемый приборами, может быть белым во всех оттенках, зеленым, синим, желтым и многоцветным.
Близкое расположение светодиодов разных цветов в одном корпусе SMD 5050 позволило реализовать многоцветные светодиоды с отдельным управлением каждым цветом. Для регулирования светильников с использованием светодиодов SMD 5050 используют контроллеры, благодаря чему цвет свечения можно плавно изменять от одного к другому через заданное количество времени. Обычно такие приборы имеют несколько режимов управления и могут регулировать яркость свечения светодиодов.
Размеры светодиода SMD 5050
Типовые характеристики светодиода SMD 5730
Светодиоды SMD 5730 – современные представители LED-приборов, корпус которых имеет геометрические размеры 5,7х3 мм. Они относятся к сверхярким светодиодам, характеристики которых стабильны и качественно отличаются от параметров предшественников. Изготовленные с применением новых материалов, эти светодиоды отличаются повышенной мощностью и высокоэффективным световым потоком. Кроме того, они могут работать в условиях повышенной влажности, устойчивы к перепадам температур и вибрации, имеют длительный срок службы.
Существует две разновидности приборов: SMD 5730-0,5 с мощностью 0,5Вт и SMD 5730-1 с мощностью 1Вт. Отличительной особенностью приборов является возможность их функционирования на импульсном токе. Величина номинального тока SMD 5730-0,5 составляет 0,15А, при импульсной работе прибор может выдерживать силу тока до 0,18А. Данный тип светодиодов обеспечивает световой поток до 45 лм.
Светодиоды SMD 5730-1 работают на постоянном токе 0,35А, при импульсном режиме – до 0,8А. Эффективность светоотдачи такого прибора может составить до 110 лм. Благодаря термостойкому полимеру, корпус прибора выдерживает температуру до 250°С. Угол рассеивания обоих типов SMD 5730 равен 120 градусам. Степень деградации светового потока составляет менее 1% при работе в течение 3000 часов.
Размеры светодиода SMD 5730
Характеристики светодиодов Cree
Компания Cree (США) занимается разработкой и выпуском сверхъярких и самых мощных светодиодов. Одна из групп светодиодов Cree представлена серией приборов Xlamp, которые делятся на однокристальные и многокристальные. Одной из особенностей однокристальных источников является распределение излучения по краям прибора. Это инновация позволила выпускать светильники с большим углом свечения, используя минимальное количество кристаллов.
В серии LED-источников XQ-E High Intensity угол свечения составляет от 100 до 145 градусов. Имея небольшие геометрические размеры 1,6х1,6 мм, мощность сверхярких светодиодов – 3 Вольта, а световой поток – 330 лм. Это одна из новейших разработок компании Cree. Все светодиоды, конструкция которых разработана на базе одного кристалла, имеют качественную цветопередачу в пределах CRE 70-90.
Статья по теме:
Уличные светодиодные гирлянды: морозостойкие и влагоустойчивые украшения
Компания Cree выпустила несколько вариантов многокристальных LED-приборов с новейшими типами питания от 6 до 72 Вольт. Многокристальные светодиоды делятся на три группы, в которые входят приборы с высоким напряжением, мощностью до 4Вт и выше 4Вт. В источниках до 4Вт собраны 6 кристаллов в корпусе типа MX и ML. Угол рассеивания составляет 120 градусов. Купить светодиоды Cree такого типа можно с белым теплым и холодным цветом свечения.
Полезный совет! Несмотря на высокую надежность и качество света, купить мощные светодиоды серии MX и ML можно по относительно небольшой цене.
В группу свыше 4Вт входят светодиоды из нескольких кристаллов. Самыми габаритными в группе являются приборы мощностью 25Вт, представленные серией MT-G. Новинка компании – светодиоды модели XHP. Один из крупных LED-приборов имеет корпус 7х7 мм, его мощность 12Вт, светоотдача 1710 лм. Светодиоды с высоким напряжением питания объединяют в себе небольшие габариты и высокую светоотдачу.
LED-лампы серии XQ-E High Intensity производителя Cree (США)
Схемы подключения светодиодов
Существуют определенные правила подключения светодиодов. Беря во внимание, что проходящий через прибор ток движется только в одном направлении, для длительного и стабильного функционирования LED-приборов важно учитывать не только определенное напряжение, но и оптимальную величину тока.
Схема подключения светодиода к сети 220В
В зависимости от используемого источника питания, различают два вида схем подключения светодиодов к 220В. В одном из случаев используется драйвер с ограниченным током, во втором – специальный блок питания, стабилизирующий напряжение. Первый вариант учитывает использование специального источника с определенной силой тока. Резистор в данной схеме не требуется, а количество подключаемых светодиодов ограничивается мощностью драйвера.
Для обозначения светодиодов на схеме используются пиктограммы двух видов. Над каждым схематическим их изображением находятся две небольшие параллельные стрелочки, направленные вверх. Они символизируют яркое свечение LED-прибора. Перед тем как подключить светодиод к 220В используя блок питания, необходимо в схему включить резистор. Если это условие не выполнить, это приведет к тому, что рабочий ресурс светодиода существенно сократится или он попросту выйдет из строя.
Схема подключения светодиодов к сети 220В с использованием гасящего конденсатора С1
Если при подключении использовать блок питания, то стабильным в схеме будет лишь напряжение. Учитывая незначительное внутреннее сопротивление LED-прибора, включение его без ограничителя тока приведет к сгоранию прибора. Именно поэтому в схему включения светодиода вводят соответствующий резистор. Следует отметить, что резисторы бывают с разным номиналом, поэтому их следует правильно рассчитывать.
Полезный совет! Негативным моментом схем включения светодиода в сеть 220 Вольт с использованием резистора становится рассеивание большой мощности, когда требуется подключить нагрузку с повышенным потреблением тока. В этом случае резистор заменяют гасящим конденсатором.
Как рассчитать сопротивление для светодиода
При расчете сопротивления для светодиода руководствуются формулой:
U = IхR,
где U – напряжение, I – сила тока, R – сопротивление (закон Ома). Допустим, необходимо подключить светодиод с такими параметрами: 3В – напряжение и 0,02А – сила тока. Чтобы при подключении светодиода к 5 Вольтам на блоке питания он не вышел из строя, надо убрать лишние 2В (5-3 = 2В). Для этого необходимо включить в схему резистор с определенным сопротивлением, которое рассчитывается с помощью закона Ома:
R = U/I.
Резисторы с различными значениями сопротивления
Таким образом, отношение 2В к 0,02А составит 100 Ом, т.е. именно такой необходим резистор.
Очень часто бывает, что учитывая параметры светодиодов, сопротивление резистора имеет нестандартное для прибора значение. Такие ограничители тока нельзя отыскать в точках продажи, например, 128 или 112,8 Ом. Тогда следует использовать резисторы, сопротивление которых имеет ближайшее большее значение по сравнению с расчетным. При этом светодиоды будут функционировать не в полную силу, а лишь на 90-97%, но это будет незаметно для глаза и положительно отразится на ресурсе прибора.
В интернете представлено множество вариантов калькуляторов расчетов светодиодов. Они учитывают основные параметры: падение напряжения, номинальный ток, напряжение на выходе, количество приборов в цепи. Задав в поле формы параметры LED-приборов и источников тока, можно узнать соответствующие характеристики резисторов. Для определения сопротивления маркированных цветом токоограничителей также существуют онлайн расчеты резисторов для светодиодов.
Схемы параллельного и последовательного подключения светодиодов
При сборке конструкций из нескольких LED-приборов используют схемы включения светодиодов в сеть 220 Вольт с последовательным или параллельным соединением. При этом для корректного подключения следует учитывать, что при последовательном включении светодиодов требуемое напряжение представляет собой сумму падений напряжений каждого прибора. В то время как при параллельном включении светодиодов складывается сила тока.
Схемы параллельного подключения светодиодов. В варианте 1 на каждую цепь диодов используется отдельный резистор, в варианте 2 — один общий для всех цепей
Если в схемах используются LED-приборы с разными параметрами, то для стабильной работы необходимо рассчитать резистор для каждого светодиода отдельно. Следует отметить, что двух совершенно одинаковых светодиодов не существует. Даже приборы одной модели имеют незначительные отличия в параметрах. Это приводит к тому, что при подключении большого их количества в последовательную или параллельную схему с одним резистором, они могут быстро деградировать и выйти из строя.
Обратите внимание! При использовании одного резистора в параллельной или последовательной схеме можно подключать лишь LED-приборы с идентичными характеристиками.
Расхождение в параметрах при параллельном подключении нескольких светодиодов, допустим 4-5 шт., не повлияет на работу приборов. А если в такую схему подключить много светодиодов – это будет плохим решением. Даже если LED-источники имеют незначительный разброс характеристик, это приведет к тому, что некоторые приборы будут излучать яркий свет и быстро сгорят, а другие – будут слабо светиться. Поэтому при параллельном подключении следует всегда использовать отдельный резистор для каждого прибора.
Что касается последовательного соединения, то здесь имеет место экономное потребление, так как вся цепь расходует количество тока, равное потреблению одного светодиода. При параллельной схеме, потребление составляет сумму расходования всех включенных в схему LED-источников, включенных в схему.
Схема последовательного подключения светодиодов
Как подключить светодиоды к 12 Вольтам
В конструкции некоторых приборов резисторы предусмотрены еще на этапе изготовления, что дает возможность подключения светодиодов к 12 Вольт или 5 Вольт. Однако такие приборы не всегда можно найти в продаже. Поэтому в схеме подключения светодиодов к 12 вольт предусматривают ограничитель тока. Первым делом необходимо выяснить характеристики подключаемых светодиодов.
Такой параметр, как прямое падение напряжения у типовых LED-приборов составляет около 2В. Номинальный ток у этих светодиодов соответствует 0,02А. Если требуется подключить такой светодиод к 12В, то «лишние» 10В (12 минус 2) необходимо погасить ограничительным резистором. С помощью закона Ома можно рассчитать для него сопротивление. Получим, что 10/0,02 = 500 (Ом). Таким образом, необходим резистор с номиналом 510 Ом, который является ближайшим по ряду электронных компонентов Е24.
Чтобы такая схема работала стабильно, требуется еще вычислить мощность ограничителя. Используя формулу, исходя из которой мощность равна произведению напряжения и тока, рассчитываем ее значение. Напряжение величиной 10В умножаем на ток 0,02А и получаем 0,2Вт. Таким образом, необходим резистор, стандартный номинал мощности которого составляет 0,25Вт.
Схема подключения RGB светодиодной ленты к 12В
Если в схему необходимо включить два LED-прибора, то следует учитывать, что напряжение падающее на них, будет составлять уже 4В. Соответственно для резистора останется погасить уже не 10В, а 8В. Следовательно, дальнейший расчет сопротивления и мощности резистора делается на основании этого значения. Расположение резистора в схеме можно предусмотреть в любом месте: со стороны анода, катода, между светодиодами.
Как проверить светодиод мультиметром
Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».
Полезный совет! Перед тем как проверить светодиод на работоспособность, рекомендуется приглушить основное освещение, так как при тестировании ток очень низкий и светодиод будет излучать свет так слабо, что при нормальном освещении этого можно не заметить.
Схема проверки светодиода с помощью цифрового мультиметра
Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.
Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.
Что можно сделать из светодиодов своими руками
Многие радиолюбители практикуют сборку различных конструкций из светодиодов своими руками. Собранные самостоятельно изделия не уступают по качеству, а иногда и превосходят аналоги производственного изготовления. Это могут быть цветомузыкальные устройства, мигающие конструкции светодиодов, бегущие огни на светодиодах своими руками и многое другое.
Использование светодиодов в создании сценических костюмов
Сборка стабилизатора тока для светодиодов своими руками
Чтобы ресурс светодиода не выработался раньше положенного срока, необходимо чтобы ток, протекающий через него, имел стабильное значение. Известно, что светодиоды красного, желтого и зеленого цвета могут справляться с повышенной нагрузкой по току. В то время как сине-зеленые и белые LED-источники даже при небольшой перегрузке сгорают за 2 часа. Таким образом, для нормальной работы светодиода необходимо решить вопрос с его питанием.
Если собрать цепочку из последовательно или параллельно соединенных светодиодов, то обеспечить им идентичное излучение можно в том случае, если ток, проходящий через них, будет иметь одинаковую силу. Кроме того, импульсы обратного тока могут негативно повлиять на ресурс LED-источников. Чтобы такого не произошло, необходимо включить в схему стабилизатор тока для светодиодов.
Качественные признаки светодиодных светильников зависят от применяемого драйвера – устройства, которое преобразует напряжение в стабилизированный ток с конкретным значением. Многие радиолюбители собирают схему питания светодиодов от 220В своими руками на базе микросхемы LM317. Элементы для такой электронной схемы имеют небольшую стоимость и такой стабилизатор легко сконструировать.
Схема подключения мощного светодиода с использованием интегрального стабилизатора напряжения LM317
При использовании стабилизатора тока на LM317 для светодиодов регулируют ток в пределах 1А. Выпрямитель на базе LM317L стабилизирует ток до 0,1А. В схеме устройства используют всего лишь один резистор. Его рассчитывают посредством онлайн калькулятора сопротивления для светодиода. Для питания подойдут имеющиеся подручные устройства: блоки питания от принтера, ноутбука или другой бытовой электроники. Более сложные схемы собирать самостоятельно не выгодно, так как их проще приобрести в готовом виде.
ДХО из светодиодов своими руками
Применение на автомобилях дневных ходовых огней (ДХО) заметно повышает видимость автомобиля в светлое время другими участниками дорожного движения. Многие автолюбители практикуют самостоятельную сборку ДХО с использованием светодиодов. Один из вариантов – устройство ДХО из 5-7 светодиодов мощностью 1Вт и 3Вт на каждый блок. Если использовать менее мощные LED-источники, световой поток не будет соответствовать нормативам для таких огней.
Полезный совет! При изготовлении ДХО своими руками, учитывайте требования ГОСТа: световой поток 400-800 Кд, угол свечения в горизонтальной плоскости – 55 градусов, в вертикальной – 25 градусов, площадь – 40 см².
Дневные ходовые огни улучшают видимость автомобиля на дороге
Для основания можно использовать плату из алюминиевого профиля с площадками для крепления светодиодов. Светодиоды фиксируются на плате с помощью теплопроводного клеящего состава. В соответствии с типом LED-источников подбирается оптика. В данном случае подойдут линзы с углом свечения 35 градусов. Линзы устанавливаются на каждый светодиод отдельно. Провода выводятся в любую удобную сторону.
Далее изготавливается корпус для ДХО, служащий одновременно и радиатором. Для этого можно использовать П-образный профиль. Готовый светодиодный модуль располагают внутри профиля, закрепив его на винтах. Все свободное пространство можно залить прозрачным герметиком на силиконовой основе, оставив на поверхности только линзы. Такое покрытие будет служить в качестве влагозащиты.
Подключение ДХО к питанию производится с обязательным использованием резистора, сопротивление которого предварительно просчитывается и проверяется. Способы подключения могут быть разными, учитывая модель автомобиля. Схемы подключения можно отыскать в сети интернет.
Схема подключения ДХО с блоком управления
Как сделать, чтобы светодиоды мигали
Наиболее популярными мигающими светодиодами, купить которые можно в готовом виде, являются приборы, регулируемые уровнем потенциала. Мигание кристалла происходит за счет изменения питания на выводах прибора. Так, двухцветный красно-зеленый LED-прибор излучает свет в зависимости от направления проходящего по нему тока. Эффект мигания в RGB-светодиоде достигается подключением трех выводов для отдельного управления к конкретной системе регулирования.
Но можно сделать мигающим и обычный одноцветный светодиод, имея в арсенале минимум электронных компонентов. Перед тем как сделать мигающий светодиод, необходимо выбрать работающую схему, которая будет простой и надежной. Можно использовать схему мигающего светодиода, которая будет запитана от источника с напряжением 12В.
Схема состоит из транзистора небольшой мощности Q1 (подойдет кремниевый высокочастотный КТЗ 315 или его аналоги), резистора R1 820-1000 Ом, 16-вольтового конденсатора С1 емкостью 470 мкФ и LED-источника. При включении схемы конденсатор заряжается до 9-10В, после этого транзистор на миг открывается и отдает накопленную энергию светодиоду, который начинает мигать. Данную схему можно реализовать только в случае питания от источника 12В.
Мигание светодиодов используется, например, в елочной гирлянде
Можно собрать более усовершенствованную схему, которая работает по аналогии с транзисторным мультивибратором. В схему входят транзисторы КТЗ 102 (2 шт.), резисторы R1 и R4 по 300 Ом каждый, чтобы ограничить ток, резисторы R2 и R3 по 27000 Ом, чтобы задавать ток базы транзисторов, 16-вольтовые полярные конденсаторы (2 шт. емкостью 10 мкФ) и два LED-источника. Данная схема питается от источника постоянного напряжения 5В.
Схема работает по принципу «пары Дарлингтона»: конденсаторы С1 и С2 попеременно заряжаются и разряжаются, что служит причиной открывания конкретного транзистора. Когда один транзистор отдает энергию С1, загорается один светодиод. Далее плавно заряжается С2, а ток базы VT1 снижается, что приводит к закрытию VT1 и открытию VT2 и загорается другой светодиод.
Полезный совет! Если использовать напряжение питания свыше 5В, потребуется применить резисторы с другим номиналом, чтобы исключить выход из строя светодиодов.
Схема вспышек на светодиоде
Сборка цветомузыки на светодиодах своими руками
Чтобы реализовать достаточно сложные схемы цветомузыки на светодиодах своими руками, необходимо сначала разобраться, как работает простейшая схема цветомузыки. Она состоит из одного транзистора, резистора и LED-прибора. Такую схему можно запитать от источника с номиналом от 6 до 12В. Функционирование схемы происходит за счет каскадного усиления с общим излучателем (эмиттером).
На базу VT1 поступает сигнал с изменяющейся амплитудой и частотой. В том случае, когда колебания сигнала превышают заданный порог, транзистор открывается и загорается светодиод. Минусом данной схемы является зависимость мигания от степени звукового сигнала. Таким образом эффект цветомузыки будет проявляться только при определенной степени громкости звука. Если звук увеличить. светодиод будет все время гореть, а при уменьшении – чуть вспыхивать.
Чтобы добиться полноценного эффекта, используют схему цветомузыки на светодиодах с разбивкой диапазона звука на три части. Схема с трехканальным преобразователем звука питается от источника напряжением 9В. Огромное количество схем цветомузыки можно найти в интернете на различных форумах радиолюбителей. Это могут быть схемы цветомузыки с использованием одноцветной ленты, RGB-светодиодной ленты, а также схемы плавного включения и выключения светодиодов. Так же в сети можно отыскать схемы бегущих огней на светодиодах.
Схема для сборки цветомузыки своими руками
Конструкция индикатора напряжения на светодиодах своими руками
Схема индикатора напряжения включает резистор R1 (переменное сопротивление 10 кОм), резисторы R1, R2 (1кОм), два транзистора VT1 КТ315Б, VT2 КТ361Б, три светодиода – HL1, HL2 (красные), HLЗ (зеленый). X1, X2 – 6-вольтовые источники питания. В данной схеме рекомендуется использовать LED-приборы с напряжением 1,5В.
Алгоритм работы самодельного светодиодного индикатора напряжения представляет собой следующее: когда подается напряжение, светится центральный LED-источник зеленого цвета. В случае падения напряжения, включается светодиод красного цвета, расположенный слева. Увеличение напряжения заставляет светиться красный светодиод, размещенный справа. При среднем положении резистора все транзисторы будут в закрытом положении, и напряжение поступит лишь на центральный зеленый светодиод.
Открытие транзистора VT1 происходит, когда ползунок резистора передвигают вверх, тем самым повышая напряжение. В этом случае поступление напряжения на HL3 прекращается, и оно подается на HL1. При перемещении ползунка вниз (понижение напряжение) происходит закрытие транзистора VT1 и открытие VT2, что даст питание светодиоду HL2. С незначительной задержкой LED HL1 погаснет, HL3 один раз мелькнет и засветится HL2.
Схема сборки индикатора напряжения на светодиодах своими руками
Такую схему можно собрать, используя радиодетали от устаревшей техники. Некоторые собирают ее на текстолитовой плате, соблюдая масштаб 1:1 c размерами деталей, чтобы все элементы могли разместиться на плате.
Безграничный потенциал LED-освещения дает возможность самостоятельно конструировать из светодиодов различные светотехнические приборы с отличными характеристиками и достаточно низкой стоимостью.
