Как запрессовать сайлентблок в рычаг в домашних условиях
Существует два способа запрессовать сайлентблок в рычаг. Принцип почти одинаковый, даже инструменты сильно не отличаются. Небольшие различия есть для разного типа сайлентблока.
Но прежде чем менять на новый резинометаллический шарнир, его нужно извлечь. Это может быть проблематично для неопытного владельца, так как он надежно запрессован. Но мы здесь все «матерые» и знаем, как выпрессовать его без съемников в гаражных условиях. Эту великую тайну я вам раскрою.
Как выпрессовать
Выпрессовываем сайлентблок с двумя обоймами
Отмечаем маркером, как был установлен шарнир. На резине есть стрелочка, проводим линию.
Если резинка не порвалась окончательно, нужно её рассверлить, чтобы выбить внутреннюю втулку. Ножовкой по металлу аккуратно распиливаем оставшуюся резиновую прослойку вместе с наружной обоймой. Зубилом выбиваем остатки внешней втулки.
Важно не повредить внутреннюю часть рычага. Распил делаем с одной стороны, контролируем его глубину. При выпрессовке стараться не повредить посадочное место шарнира.
Как выпрессовать с одной обоймой
Сайлентблок можно просто выбить. Взять наставку по диаметру втулки, положить рычаг на подставку с отверстием, диаметр которого чуть больше посадочного места или зажать в тиски. Сверху через наставку бьём по втулке и шарнир вместе с ней выскакивает.
Если внутренняя обойма отошла от резины, или резиновая вставка разорвалась, и втулка не фиксируется, берем наставку по размеру сайлентблока. Повторяем процедуру с молотком и выбиваем его.
Желательно в обоих случаях использовать наставку по диаметру резины, чтобы удары приходились именно на резиновый наполнитель шарнира. Так меньше вероятность, что внутренняя втулка «вылетит» без резинки.
Запрессовка нового сайлентблока
Подготавливаем посадочное место в рычаге. Вытираем его от грязи. Если внутри видны задиры, их нужно ликвидировать. Зачищаем при необходимости наждачной бумагой. Внутри должно быть всё гладко, без ржавчины и любого абразива.
Для запрессовки без пресса, нам понадобится:
- Длинный болт с гайкой, можно использовать шпильку.
- Две широкие шайбы. Вместо шайб пригодятся пластины с отверстием. Главное, чтобы они были толстыми, широкими и с дыркой по центру.
- Для сайлентблока с двумя втулками, нужна еще наставка размером чуть больше, чем посадочное место в рычаге.
>Некоторые мастера запрессовывают при помощи кувалды. Но в этом случае есть шанс перекосить сайлентблок в рычаге. Он установится неправильно и через короткое время порвётся.
С двумя втулками
Смазываем сам шарнир и его посадочное место. Используют WD40, солидол, силикон или другу любую смазку. Но есть шанс, что сайлентблок будет скользить в рычаге после его установки.
Лучше использовать жидкое мыло или герметик на основе каучука. Это дело быстро высыхает, то есть шарнир будет жестко запрессован. Внутри посадочного места в рычаге не будет появляться коррозия.
Наставляем новый сайлентблок в посадочное место рычага. На болт надеваем шайбы, но не все. Вставляем болт в шарнир, продеваем его через рычаг. На его другой конец надеваем наставку и последнюю шайбу. Наживляем гайку и слегка стягиваем полученную конструкцию.
Поправляем сайлентблок относительно отверстия в рычаге, чтобы он запрессовался без перекосов. Подтягиваем гайку и молотком слегка подправляем шарнир, шайбы и наставку.
На головку накидываем ключ нужного размера и фиксируем его. С другой стороны постепенно затягиваем гайку. Тянем до тех пор, пока сайлентблок полностью не запрессуется в рычаг.
Рекомендуется затягивать накидным ключом, так как ключ с трещоткой может не выдержать напряжения и сломаться. Из-за низкого качества инструмента, трещотка внутри ключа может провернуться.
С одной втулкой
Таким же образом меняем сайлентблок с одной внутренней втулкой. В этом случае со стороны гайки можно не надевать на болт наставку, а накидываем её со стороны шляпки. Главное подобрать гайку нужного размера, чтобы она была по диаметру втулки.
Также затягиваем гайку. Сайлентблок постепенно входит в проушину рычага. Наставка нужна со стороны шляпки, чтобы резиновый шарнир полностью сел в свое посадочное место. Если её не использовать, то шайба не даст полностью вылезти резинке.
Если не нашли достаточно длинного болта или резьба у него короткая, то можно запрессовать за два захода. Первый раз мы вдавливаем резину, насколько позволяет болт. Откручиваем гайку и держим второй рукой наш «запрессовыватель». Вынимаем болт, подкладываем шайбу через наставку и дотягиваем гайку до полной посадки шарнира.
Подведём итог
- Запрессовывать сайлентблок с вырезанными резиновыми фрагментами нужно по меткам. Они нанесены на резине и рычаге, они должны совпасть.
- Для перепрессовки желательно использовать пресс. Но можно выпрессовать и запрессовать их самостоятельно в домашних условиях. Особых приспособлений не потребуется, всё можно сделать своими руками.
Видео, как самостоятельно запрессовать в рычаг сайлентблоки разных типов
Спасибо за внимание. Если статья пригодилась вам, то оцените её и поделитесь с друзьями, мне важна обратная связь с вами.
Правильная замена сайлентблоков в продольных тягах задней подвески.
Продолжаем трясти задок.
На очереди замена резинок и особое внимание тут стоит обратить на то, что у меня были вставлены неправильные сайлентблоки в ступице колеса (ездить конечно это не мешало и я бы не знал об этом, если бы не стал разбирать, предварительно заказав запчати по каталогу).
Суть в том, что сайлентблоки сзади и спереди продольного рычага разные.
У меня были вставлены одинаковые сайлентблоки и сзади и спереди.
в ступице колеса сайлентблок от передней части продольного рычага. это неправильно.
А вот так должно быть:

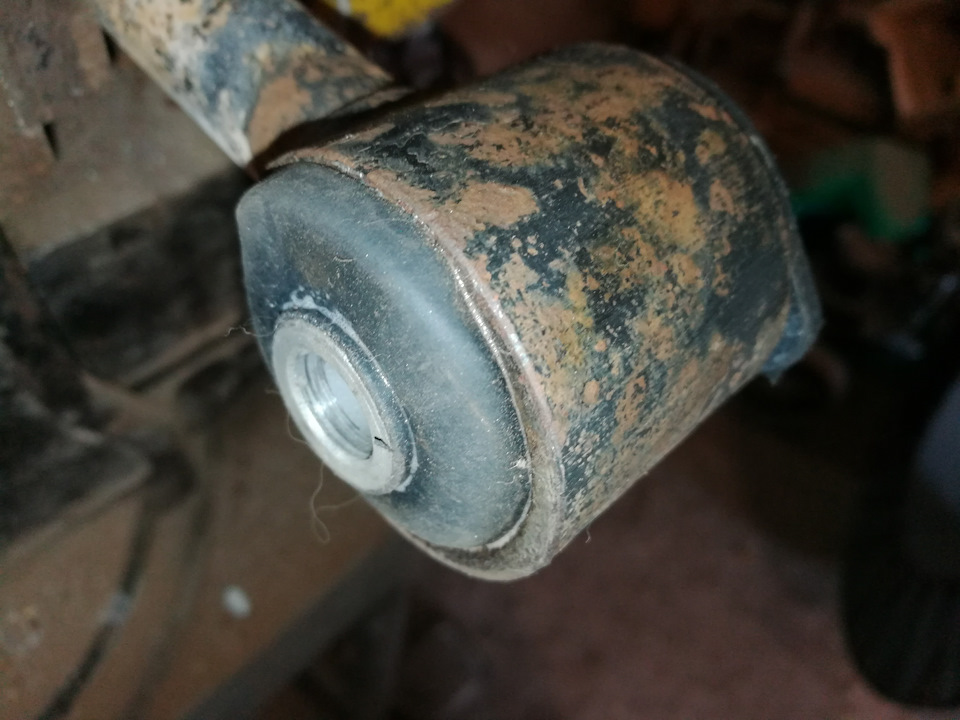

Слева: задний сайлентблок, справа: передний (который вставляется в тягу)
Как можно видеть, они предназначены для работы в разных направлениях, задний должен быть жестче на вертикальные нагрузки, передний — на горизонтальные.
Это, как мне кажется, во первых компенсирует ударные нагрузки, во вторых не даёт скручиваться тяге (если такое вообще возможно конечно). Если есть другое мнение — буду рад услышать 🙂
Процесс выпрессовки и запресовки сайлентблоков довольно прост, колхозим съёмник из двенадцатой шпильки, нескольких гаек, шайб и обрезков подходящей по диаметру, трубы.
Первым делом срезаем лишнее, это упростит процедуру выпрессовки

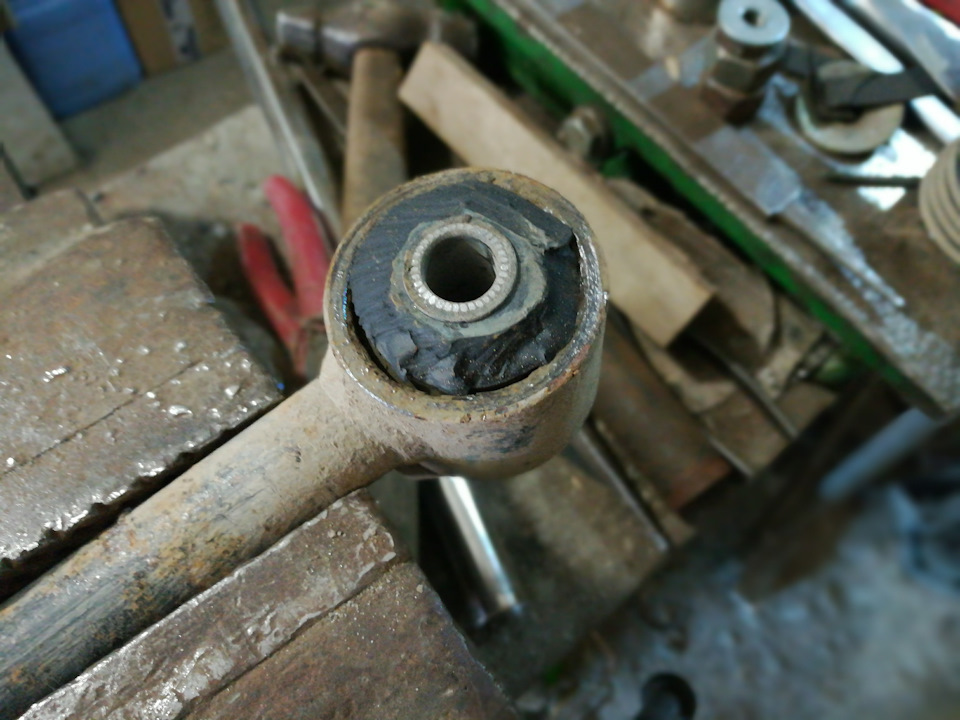

тяга со старой резинкой
отрезаем выступающие части (можно с одной стороны)

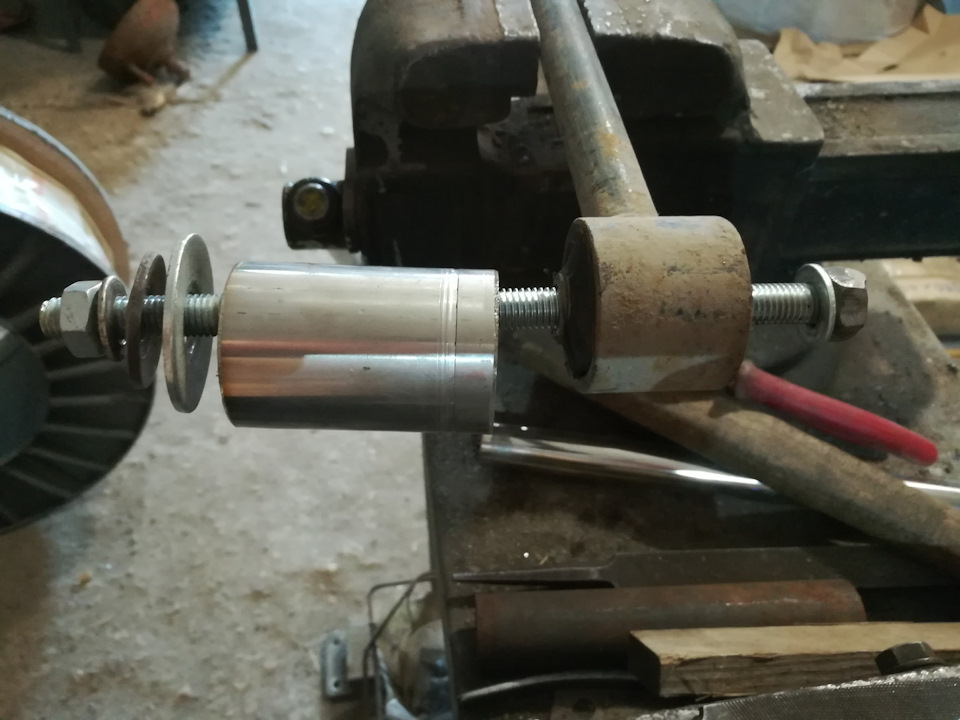

общий вид колхозного съёмника перед работой

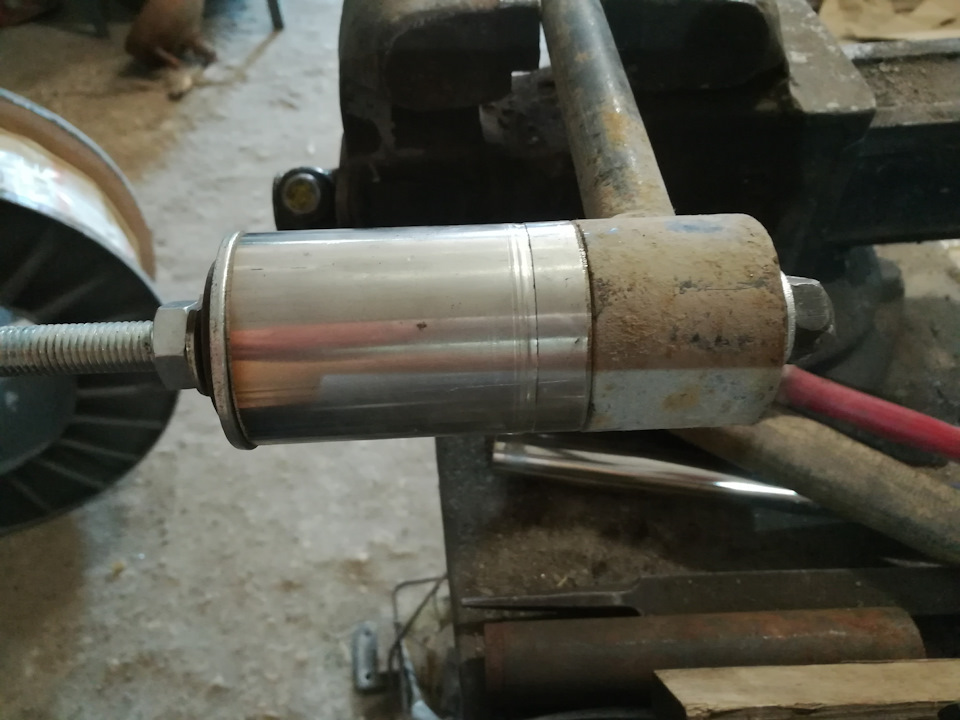

стягиваем, выставив по центру оси и крутим ключиком.
Для удобства одну гайку приварили к шпильке, что бы не контрогаить 🙂
Запрессовка немного отличается. Не забываем всё обильно смазать мылом, скользит как по маслу, и легко смывается водой при первом дожде.

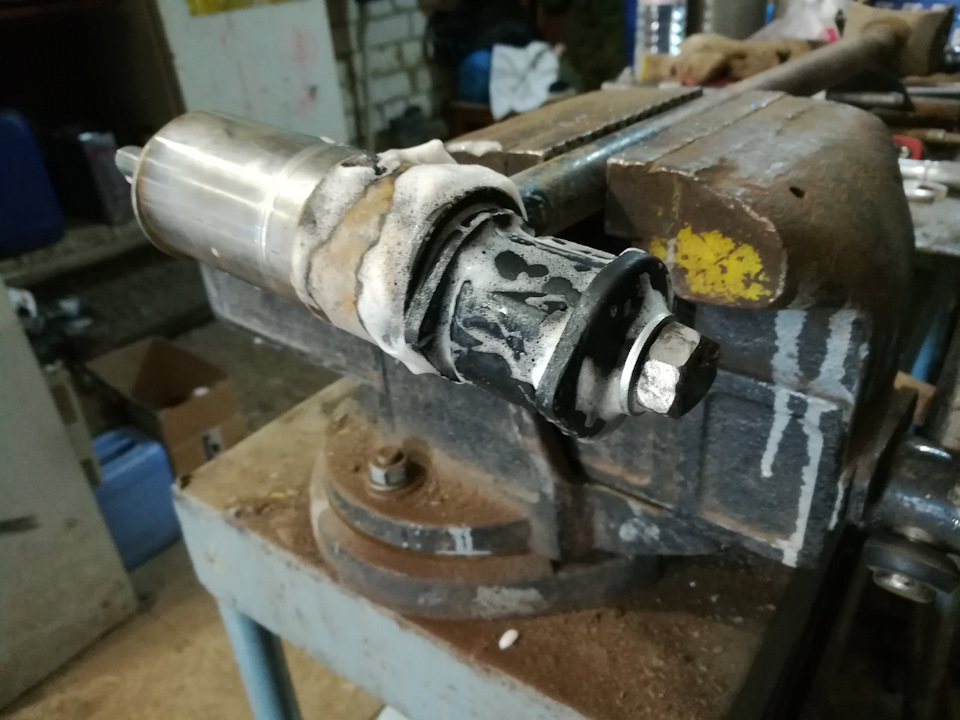

общий вид перед запрессовкой
после запрессовки нужно аккуратненько выковырнуть то, что не вылезло, отвёрткой.
Лучше конечно, если получится запрессовать сайлентблок с первого раза на нужную глубину, тогда не придётся его допресоввывать в ту или другую строну, если недостараться или перестараться с первого раза 🙂
На ступице колеса так же отрезаем лишнее
срезаем выступающие части резинки на ступице
На правой ступице я с удивлением обнаружил, что один сайлентблок кривой! Как такое вообще возможно?!
шпильку даже не получилось просунуть через кривой сайлентблок, пришлось вкручивать прямо в него.
Из-за того, что расстояние до тормозного барабана мало, пришлось отрезать кусок трубы покороче, что бы нормально запрессовать сайлентблок, не повредив барабан.
Крутим гайки с левой стороны (крайняя левая приварена к шпильке), справа законтрогаено.
Процесс установки продольной тяги не снимал т.к. тут ничего сложного нет, главное не забываем положить разделительную смазку, если хотите в будущем иметь возможность открутить это всё, не сломав гайки и болты.
Единственное, с чем пришлось повозиться правый передний болт, он вкручивается с внешней стороны и нормально его затянуть довольно сложно.

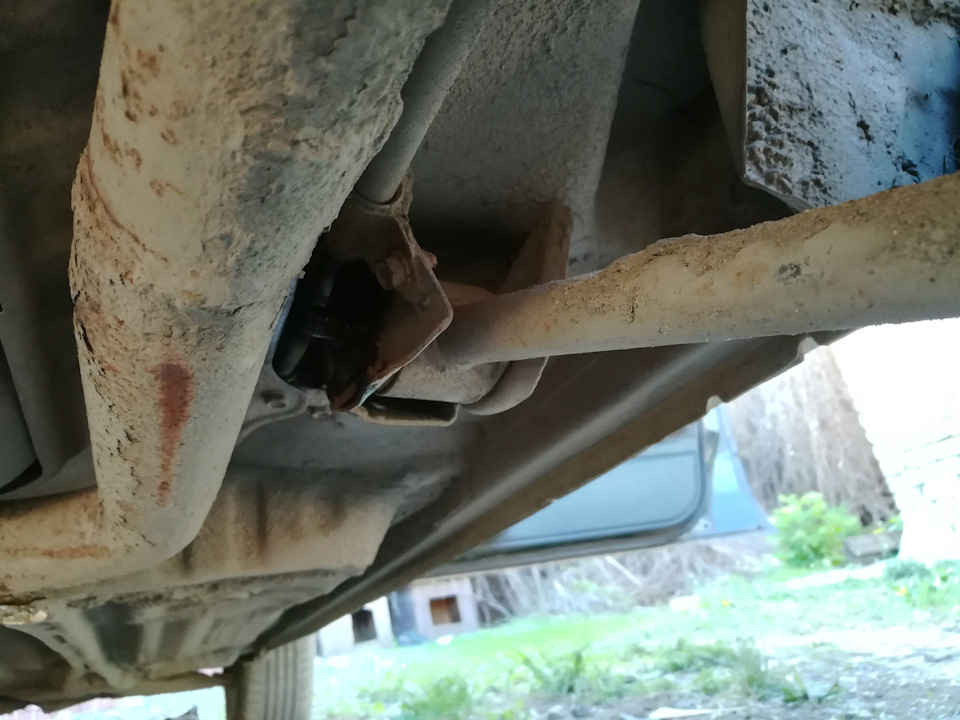

болт вставляется с внешней стороны из-за того, что близко расположена труба глушителя
Далее на очереди замена передних тормозных дисков…
Не забываем, что протягивать нужно всё после того, как машина будет стоять на колёсах и прокатится туда-сюда пару метров. иначе будет повышенный износ резинок.
замена продольных рычагов задней подвески (или сайлентблоков в них)
Изнашиваемой частью в продольных рычагах является, естественно, сайлентблок. Сам рычаг нужно менять только если он пострадал в результате встречи с препятствием. Однако последовательность работ одна и та же, поэтому можно уложиться в одну статью.
Рычаг крепится 3-мя точками к кулаку, одна из них — стойка стабилизатора
-сложность в том, что для удерживание пальца от вращения ( при откручивании гайки) у оригинальных стоек нет наружных граней, только внутри самого пальца
поэтому процесс откручивания выглядит примерно так:
но возможны и осложнения
тогда проще срезать стойку и поставить новую. К тому же у многих заменителей сделаны фаски снаружи
-к рычагам крепятся и троса ручника. Сначала отсоединяем их от суппортов
-рубака продета через проушину и держится двумя «усами»
-если меняется сам рычаг, с него нужно снять этот пластиковый фиксатор. Он банально приклёпан
-потом, к новому рычагу, можно его не приклёпывать, а прикрутить болтом
-далее откручиваем по два болта
-откручиваем по 4 болта крепления кронштейна к кузову
-и вот рычаг на полу
-теперь вставлю картинки из ELSA
-зажимаю рычаг в тисках, с помощью линейки фиксирую положение кронштейна
-откручиваю центральный болт
-снимаем кронштейн. Вот теперь хороши виден сайлентблок
-старый сайлентблок выпрессовываем, подобрав оправку по размерам нового
-перед установкой нового необходимо зачистить посадочное место
-вот теперь можно запрессовывать новый сайлентблок, сориентировав его положение согласно ELSA
Жжём не по-детски: как и зачем менять сайлентблоки задней подвески
Зачастую написанное в Интернете слово «сайлентблок» вызывает желание взять в руки дрель и высверлить себе глаза. Как только его не пишут, но вариант «саленблок» самый распространённый. Видимо, многие просто не догадываются, что слово это на английском звучит как silent block, где первое слово означает «тихий» и с салом никак не связано. А вот с тишиной в машине связь есть, причём самая прямая.
Мост, балка, многорычажка
Н ачнём мы наше просветительско-развлекательное повествование с короткой технической справки об устройстве задней подвески. Прошли те времена, когда единственным видом был неразрезной задний мост Жигулей, Москвичей и Волг, подвешенный на рессорах. Это, конечно, дёшево, достаточно надёжно, но не слишком комфортно, а главное – управляемость автомобилей с зависимой задней подвеской обычно далека от идеала. Особенно, если мост стоит с тяжеленным редуктором, и вся эта прелесть плавно вливается в количество неподрессоренных масс. Такую подвеску сейчас встретишь не слишком часто, поэтому о ней больше говорить не будем. Гораздо интереснее какая-нибудь многорычажка.
Её преимущество – лучшая плавность хода (если это требуется), а главное – гораздо более приятная управляемость. Ведь неспроста многие задние многорычажки умеют «подруливать». Вспомните, как этим гордится, например, Форд. Задняя подвеска Фокуса действительно очень хороша, что положительно сказывается на драйверских качествах этой достойной повозки среднего класса общества.
Более утончённым духовно личностям напомню про подвеску Мерседеса W124 – то ещё чудо. И достаточно надёжно, и очень хорошо рулится. Единственный недостаток – не каждый сможет отремонтировать такую подвеску: слишком много рычагов, непонятных тяг и прочих «саленблоков». К тому же, многорычажка после ремонта требует ещё одной практически неизбежной операции: установки углов схождения и развала задних колёс (речь у нас сегодня идёт исключительно о задней подвеске). Есть мнение, что хороший мастер эти углы может выставить на глаз, иногда – по отвесу из верёвочки с гаечкой. Верится в это чуть меньше, чем в добродетель сутенёра из Лос-Анджелеса.
Самая распространённая задняя подвеска недорогих переднеприводных автомобилей – полузависимая с упругой балкой. Она чуть лучше, чем зависимая, но значительно дешевле независимой многорычажной – поэтому её с удовольствием и используют во многих современных автомобилях. Ещё одним преимуществом такой подвески можно назвать очень высокую надёжность: ломаться там практически нечему. Разве что вытекут амортизаторы, лопнут пружины или – вот он, наш случай! – износятся сайлентблоки. И вот как раз тут мы сможем их заменить сами, своими собственными мускулистыми руками.
Кстати, несколько месяцев мы готовили большой материал про сайлентблоки передних рычагов . Там же рассказывали в подробностях о различных конструкциях «тихих блоков» и о тонкостях их замены спереди. Можете открыть в соседней вкладке или добавить этот материал в закладки, чтобы почитать на досуге.
Что понадобится для работы?
Так как мы будем менять сайлентблоки задней балки, то их придётся в первую очередь купить. И тут опять вспомним мы великие и могучие слова «оригинал» и «аналог». Если на коробке нет надписи «Ягуар», это ещё не значит, что вашему «коту» эта запчасть не родная. Скорее всего, именно такой же Lemfoerder у вас на машине и стоит, только с надписью Jaguar. Что делает запчасть дороже в полтора-два раза, при этом оставляя её всё тем же Lemfoerder. В общем, теме поиска запчастей тут не место – это разговор отдельный, и этой темы мы касались подробно.
Пока же поищем, что будем ставить мы. На наш автомобиль выбор есть: оригинал Renault за 1 350 рублей, немецкий Lemfoerder за 1 350, немецкий Swag за 1 100 и бельгийский Sidem за 800 рублей. Нас вполне устроит Sidem – дёшево и сердито. Итак, с запчастями разобрались. Что надо из инструмента?
Тут не всё так просто. Допустим, головку на 18 мм и ключ на 16 можно втихаря украсть из гаража соседа. Но вот незаметно стащить подъёмник, гидравлическую стойку-упор и приспособления для запрессовывания нового сайлентблока вряд ли получится, даже если всё это добро у соседа есть. А ещё нужен будет баллончик газа с горелкой – его найти проще.
В общем, если говорить серьёзно, то надо будет хорошо подумать, как поднять машину и чем потом держать на весу балку. И, конечно же, чем ставить новый сайлентблок – перспектива остаться в гараже наедине с машиной со снятой балкой — не самая лучшая, её даже на эвакуатор грузить будет проблематично.
И всё же допустим, вы всё это нашли. Тогда приступим к работе!
