Как проверить вентиляцию картерных газов на бензиновом двигателе

Как проверить вентиляцию картерных газов

На автомобильных форумах посетители часто задают вопрос, как проверить вентиляцию картерных газов, и насколько эффективна самостоятельная диагностика. Ведь от работы этой системы зависит состояние мотора и безопасность дорожного движения.

Обслуживанием двигателя занимаются специалисты, поэтому большинство автолюбителей не знакомы с данной операцией. Так что для начала стоит разобраться, что представляет собой картер, и откуда берутся эти газы.

Оглавление:

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Что такое картерные газы

В процессе работы ДВС формируется высокое давление внутри цилиндра. Во время сгорания топливовоздушной смеси выхлопные газы частично прорываются сквозь поршневые кольца и проникают в полость картера. При неполном сгорании бензина и во время такта сжатия в картер попадают также пары топлива, масла, воды.

Все эти газы в совокупности называют картерными. Когда они скапливаются, увеличивается давление в картерном пространстве, а побочным эффектом становится ускоренный износ мотора. Также наблюдается разжижение и ухудшение качества моторного масла.

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

• Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
• Воздушные патрубки.
• Клапан — регулирует давление,
• Успокоитель — позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Причины неисправности вентиляции

Проблему чаще всего вызывает плохая проводимость системы или ее разгерметизация. Основные причины подобных неполадок приведены в списке:

• Различные повреждения шлангов.
• Прорывание мембраны клапана PCV.
• Засоренные шланги системы вентиляции.
• Нагар — даже переработанные газы содержат частицы масла. В результате постоянного перемещения паров, на поверхности клапана скапливаются загрязнения.
• Износ поршневой группы.

Как обнаружить неисправности вентиляции

Когда система вентиляции засоряется, газы перестают нормально выводиться. Образуются смолистые отложения, мешающие отведению паров. Возможны следующие проявления неполадки:

• Течь и излишнее потребление масла.
• Находящееся в поддоне масло может засасываться через клапан. Это приводит к деформации клапанов.
• Возможно задымление мотора.
• Ухудшение динамики двигателя.
• Посторонние звуки в области клапана и впускного коллектора.
• Слишком быстрое загрязнение регулятора холостого хода и дроссельной заслонки.
• Если система сильно засорена, картерные газы выдергивают щуп.

Как избежать поломки системы

Чтобы система вентиляции работала исправно, важно использовать качественное масло. Также нужно производить очистку вентиляции. Порядок проведения профилактической прочистки описан ниже:

1. Отсоединяют расширительный бак. Отключают трубу блока и провод, подключенный к датчику.
2. Идущую к блоку трубку затыкают, бак устанавливают вертикально.
3. Отсоединяют дроссельную заслонку, а потом — идущую к блоку трубку. Блок вытаскивают.
4. Снимают хомуты сапуна.
5. Отключают клапаны от узлов, подвергаемых очистке.
6. Производят прочистку, затем собирают детали в обратном порядке.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя. Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия.

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту.

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру. Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Какие способы проверки лучше не использовать

Существует мнение, что можно приложить к крышке маслозаливной горловины лист картона и по его вибрациям поставить диагноз. Но данная методика не является верной, так как результаты проверки сильно разнятся для разных моделей авто. Также влияет степень износа элементов двигателя.

В каких случаях наличие масла в сапуне не связано с картером

Перед диагностикой рекомендуется убедиться, что неприятные симптомы действительно связаны с газами. Попадание масла возможно и в других случаях, например, если залито большее количество жидкости, чем положено по нормативам. Возможно, что сапун установлен неправильно, и его перемещение устранит проблему.

Иногда масло проникает из внутренних элементов силового агрегата, в том числе, форсунок. Влияет и манера вождения, а также состояние дорожного полотна. Масляные частицы могут оставаться при активном перемещении мотора в поперечном направлении.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя. Придется произвести диагностику всей системы, чтобы определить причины отклонений. Если вентиляционная система засорена, ее можно прочистить самостоятельно.

Как работает система вентиляции картера двигателя

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Принцип работы системы вентиляции картерных газов

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;

• Запотевание сальников и стыка крышки клапанов двигателя;

• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;

• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

Клапан вентиляции картерных газов

Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.

В заключении

При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Картерные газы, о чём они могут сказать?

Здравствуйте.Я обещал поделиться способом с помощью которого можно определить состояние шатунно поршневой группы и работу клапана вентиляции картерных газов.

Если вам не интересна и не нужна теория-листайте ниже.
Итак в кратце что такое картерные газы, как они работают.
На такте, когда поршень поднялся в верхнюю точку-топливно воздушная смесь воспламеняется и получается грубо говоря взрыв… Представьте это в голове и продолжим…
Как только произошёл так называемый взрыв-под действием давления часть ГАЗОВ проходит через кольца в картер двигателя (вниз) и чем лучше кольца и состояние цилиндров (чем меньше зазор), тем меньше газов просачивается в картер!

Так выглядит клапан PCV (вентиляции картерных газов) Так примерно работает вся система, в нашем случае газы отводятся из клапанной крышки, перед этим проходя через пластины (маслоотделители)

Система относительно простая…

Как проверить клапан в снятом состоянии

Как показано на фото-клапан работает в одну сторону, тоесть в одну сторону продувается, в другую нет.
Во вторых сам механизм "шарик" должен легко перемещаться в клапане, стоит его только потрясти.

Чистка клапана производится обычный очистителем карбюратора.Обильно заливаете очиститель, сливаете, тем самым прочищая поверхность от малянного нагара.

Что будет, если клапан заклинит?
Первый вариант-клапан всегда открыт и всегда пропускает газы .
Таким образом у вас произойдёт "разряжение в двигателе", как пример приведу слив бензина с помощью шланга-топливо потекло по шлангу, тем самым создавая разряжение и забирая с собой остальной бензин, так, же и здесь, плюс дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода.
Второй вариант-клапан всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск "выдавливания" сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.Часто встречающаяся проблема-выдавление маслянного щупа, текущие сальники, нагар на поршнях, повышенный износ двигателя.

Итак самое главное: Как проверить клапан и общее состояние ничего не разбирая и не снимая…

Запускаем мотор, прогреваем;
Откручиваем заливную пробку, возмощные варианты:
Пробка "присасывается"-разряжение в двигателе, клапан всегда открыт.Необходима чистка, замена.

Откручиваем проблку, кладём обратно не закручивая-если её выбивает-клапан всегда закрыт, меняем клапан.Если после замены ситуация не изменилась-у вас изношена шатунно поршневая группа, большое колличество газов проходит через кольца.
Так, же при откручивании пробки смотрим на капли масла.Если вокруг всё закидало маслом-у вас износ колец.Если масла совсем немного-это наглядный допуск.
Если вы открутили пробку, оттуда пошёл сизый дым-повышенный износ шатунно поршневой группы.

Ещё из вариантов проверки автомобиля перед покупкой-открутить кожух через дроссельной заслонкой, если в нём имеются маслянные подтёки-ШПГ изношена.Лично я сталкивался на Лада приора с подтёками масла, после пришлось ремонтировать двигатель (точить блок, менять поршни, кольца, вкладыши в первый ремонтный размер).

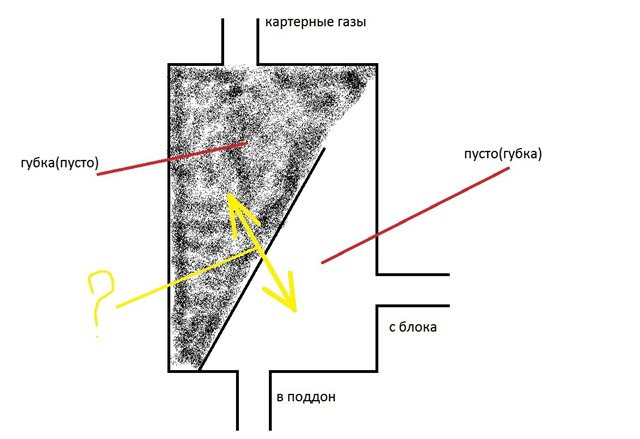

Ну и бонус-касаемо маслоуловителей (они, же маслопомойки).
Её ставят между клапаном и дросселем.Металлическая губка, расположенная внутри улавливает маслянные пары в газах, которые проходят через неё, тем самым фильтруя смесь, оставляя маслянную грязь в себе.Что она даёт-смесь, которая поступает перед дросселем идёт очищенной, тем самым меньше засоряя дроссель, клапан холостого хода (если он есть) и соответственно уменьшает колличество маслянных отложений во впускном коллекторе.

Постарался рассказать кратно, но более менее подробно, если я что-то забыл, не учёл-пишите, делитесь опытом, буду рад.На своём двигателе я проверял таким способом, в следующий раз при проверке запишу видео, чтобы вам было наглядно виден принцип.В моём случае Двигатель 1zzfe, расход масла если и есть, то совсем минимальный, на данный момент я проехал примерно 2000, уровень масла, если ушёл, то на миллиметр-2 максимум.

Принцип работы Если считаете так, же-ставьте лайк, делитесь с ближним своим)я как всегда очень старался.

Просто, но не гениально: что может не работать в системе вентиляции картера?

Иногда с автомобилем случаются вещи, которые сильно расстраивают его владельца. Что-то стал жрать масло, дроссельная заслонка постоянно грязная, масло из всех щелей течёт… Даже воздушный фильтр в этом масле. Наверное, пора думать о «капиталке». Деньги, деньги, деньги. Боль, тоска, безысходность. А может, рано точить бритву и наполнять ванну тёплой водой? Может, не всё так плохо, и решение проблемы кроется в маленькой и не такой уж дорогой детальке со странным названием «клапан PCV»?

Теория газов​

Все мы прекрасно помним, что мотор работает вследствие сгорания топливо-воздушной смеси. В момент, когда в камере сгорания начинается этот очень красивый, но невидимый глазу процесс, там резко возрастает давление. Это давление толкает поршень вниз, поршень давит на свою шейку коленвала, а тот выполняет свою непосредственную работы: преобразует поступательное движение шатуна поршня во вращательное, которое передаёт на маховик двигателя. Картинка идеальная, но в жизни, как вы понимаете, что-то всегда идёт не так. В нашем случае не все газы, образующиеся во время горения, выходят потом через выпускной клапан в систему выпуска. Часть их обязательно прорывается в картер. Грубо говоря – под поршень. Происходит это по простой причине: как бы плотно ни прилегали компрессионные кольца, у них всегда есть хотя бы минимальный зазор – иначе поршень просто не смог бы ходить внутри цилиндра. А на холодном моторе этот зазор ещё больше, так что газ, который находится под очень большим давлением, лазейку в картер мотора всегда найдёт. Чем это грозит?

В этих газах есть всё то, чего не любит моторное масло. Не полностью сгоревший бензин, пары воды (они всегда есть в воздухе), частички нагара – всё это оседает в моторном масле. Ничего хорошего, конечно, после этого не происходит: масло усиленно стареет и перестаёт нормально работать. Но это не самое страшное.

Гораздо хуже, что в картере просто не должно быть высокого давления, а картерные газы его сильно увеличивают. Последствия этого процесса очень неприятные. Газы буквально распирают мотор, и он начинает выдавливать из себя всё лишнее. А когда мотор «пучит», лишним ему кажется всё: и картерные газы, и масло. Газы стараются выйти через масляный щуп, выталкивая его наружу, через маслозаливную горловину и все прочие места. В том числе – и через все уплотнения и сальники. Если ему удаются вытолкнуть сальник коленвала, то через него потечёт и масло.

Одним словом, как-то эти газы надо выводить. И для этого придумали систему вентиляции картерных газов.

Открыто и закрыто

Изначально система вентиляции была примитивной – открытого типа (или эжекционная). Помните такое потрясающее слово – сапун? Вот это и было той самой открытой системой вентиляции. Через гордо торчащий сапун в атмосферу выбрасывались картерные газы со всеми их прелестями в виде сажи, масла и прочей гадости. А иногда оттуда ничего не выбрасывалось, потому что особой эффективностью такая система не отличалась.

Не отличалась хотя бы просто потому, что на холостых оборотах давления картерных газов не хватало, чтобы они выводились из мотора. Всё прорвавшееся в картер в нём и откладывалось в масло. Кроме того, всегда была вероятность через сапун хватануть грязного воздуха, который потом оказался бы в картере. Там все примеси из этого воздуха осели бы в масло, а это существенно снизило бы ресурс цилиндро-поршневой группы. В общем, ничего хорошего в сапуне не было, и система прямо-таки требовала серьёзного пересмотра. И в результате такого пересмотра появилась современная система PCV (positive crankcase ventilation) – принудительная система вентиляции.

Системы PCV отличаются по реализации. Они могут быть проще или сложнее, с двумя контурами, с эжекторным насосом, с редукционным клапаном. Но мы рассмотрим самую простую и распространённую систему с одним клапаном PCV. Итак, как это работает?

Разработчики этой системы использовали особенность впускного коллектора: в нём создаётся разрежение. Особенно сильным оно бывает на холостых или минимальных оборотах. Если соединить тот самый воображаемый сапун открытой системы с впускным коллектором, разрежение будет вытягивать картерные газы. Кроме того, они будут поступать опять во впуск, а не в атмосферу, что люто обрадует экологов. Остаётся только решить две проблемы: как дозировать это самое «всасывание» со стороны коллектора и как не дать вместе с картерными газами попасть во впуск маслу и прочим ненужным там фракциям.

Решением первой задачи занимается как раз тот самый клапан PCV. Во время работы на минимальных оборотах он практически закрыт. А значит, в коллекторе остаётся разрежение, а так как в таком режиме выброс картерных газов минимален, даже небольшого их отвода вполне достаточно. По мере роста оборотов коленвала клапан начинает открываться. Это необходимо по двум причинам: во-первых, разрежение падает, а значит, нужно более интенсивно откачивать газы, а во-вторых, количество этих газов растёт. Открытие клапана позволяет удалять большое количество газов даже при небольшом разрежении во впускном коллекторе.

Второй вопрос – это очистка картерных газов. Тут есть несколько способов, но наиболее простой и очевидный – это установка маслоотделителя. В нём есть сложный лабиринт, по которому движутся газы. Во время прохождения лабиринта скорость движения падает, а капельки масла оседают на его стенках, откуда стекают обратно в картер. Более-менее чистый воздух после этого поступает опять во впуск. Конечно, маслоотделители бывают разных конструкций – лабиринтные или центробежные, но задачу они решают одну и ту же.

У системы PCV есть ещё одно небольшое, но важное преимущество: после пуска холодного мотора в мороз в дроссельную заслонку попадает и тёплый воздух из системы вентиляции. Прогрев проходит быстрее и теоретически – менее травматично для холодного пуска. Правда, при условии, что система исправна. А она иногда всё-таки выходит из строя.

Работает или нет?

Существуют десятки способов проверить, работает ли клапан PCV (для краткости – КВКГ, клапан вентиляции картерных газов). Почти все они порождены сумрачным народным гением и сводятся к тому, чтобы проверить, прут ли газы из мотора или нет. Наиболее простой способ – открутить крышку маслозаливной горловины и посмотреть, что произойдёт дальше. Если приложить руку и почувствовать давление валящих оттуда газов – КВКГ не работает. Отчасти правда в этом есть, но не во всём. Потому что если, например, поршневая очень устала жить, то повышенное давление тоже будет. Даже если клапан работает. А на некоторых моторах (например, BMW с Valvetronic, N42, N46 и иже с ними) даже с исправной системой вентиляции некоторое давление может быть, так что этот способ помогает мало. То же самое и насчёт всасывания воздуха. Мол, в исправном моторе крышка будет присасываться к горловине. Обычно – да, но не обязательно. Если всасывается очень сильно, то, возможно, клапан заклинил в открытом положении или у него порвалась мембрана.

Всё то же самое относится и к проверке воздушного фильтра. Масло на этом фильтре – это не обязательно признак почившей системы вентиляции. Оно там может быть из-за той же убитой поршневой группы. Однако если вы уверены, что ЦПГ исправна, а масляный щуп вылетает со своего места, это действительно может быть признаком неисправности системы ВКГ. Особенно если есть сопутствующие проблемы (например, то же масло на воздушном фильтре).

Есть ещё один способ проверки, о котором часто говорят в Интернете, – снять клапан и потрясти им. Если внутри ничего не бренчит, он заклинил. И это тоже не лучший способ диагностики.

Гораздо лучше снять патрубки вентиляции (обычно это сделать не сложно) и посмотреть, что у них там внутри. Если они забиты отложениями, то клапан, скорее всего, тоже забит и, вероятно, не работает. В этом случае патрубки стоит промыть, а клапан просто поставить новый. Заодно есть повод как минимум проверить компрессию: может оказаться, что этот шлак в системе неспроста, и пора подумать о ремонте мотора.

Не стоит забывать о том, что лабиринт маслоотделителя тоже со временем покрывается отложениями. Это приводит к похожим симптомам: в картере растёт давление, возможны течи масла через уплотнения и сальники. В этом случае всё приходится промывать. Самое печальное, что грязные картерные газы могут загадить не только дроссельную заслонку и весь впуск, но и сократить этой дрянью жизнь другой системе – системе рециркуляции отработавших газов EGR. Так что затягивать с ремонтом вентиляции не стоит.

Ну и последнее. Когда маслоотделитель забит, масло может попадать прямо во впуск. Это приводит к дымности, а если система вообще на ладан дышит, то к росту расхода масла. Всё это по симптомам похоже на износ маслоотражательных колпачков или поршневых колец. Не стоит сразу лезть в кубышку (если она вообще есть) и торопиться всё это менять. Иногда достаточно привести в порядок систему вентиляции картерных газов, и проблема решится малой кровью.
