Какая схема подключения кнопки дрели?
Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.
Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:
Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:
На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:
Верхняя часть кнопки перебивает полюс на электродвигателе.
Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.
Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)
Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.
Кнопка электродрели подключается по следующей схеме:
Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.
Вот наглядная картинка с подписанными контактами, что куда подключать.
Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.
Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.
1) Кнопка без реверса, но с регулятором оборотов.
Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых "+" от сети, а другой выход на обмотку.
2) Кнопка со встроенным реверсом.
Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.
По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.
По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.
3) Кнопка с выносным реверсом.
Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).
Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.
Схема подключение кнопки дрели — с реверсом, регулятором оборотов
Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели.
На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.
Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.
Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели
Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.
Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!
Возможные неисправности
Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.
Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.
При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:
- проблемы, возникающие при неисправности механизма кнопки;
- поломка двигателя;
- износ щеток.
Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.
Неисправности электрической части
Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.
Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.
Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.
На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
Диагностика поломки
Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.
В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).
Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.
- Откручиваем болты на корпусе дрели.
- Ослабляем винты, удерживающие сетевой кабель.
- Отсоединяем реверс.
- Аккуратно извлекаем пусковой блок.
Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.
Для проверки кнопки включения дрели понадобится мультиметр
- Включаем мультиметр и выставляем ручку на звуковой сигнал.
- Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
- Нажимаем на кнопку.
- Звуковой сигнал есть – клавиша работает, нет – неисправна.
Обычная кнопка вкл/выкл
Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.
Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.
- Осторожно подцепить фиксаторы защитного кожуха и открыть его.
- Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
- Затем произвести сборку и проверку.
Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.
Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.
Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.
Кнопка включения с реверсом/регулятором оборотов
Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.
Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:
- основное включение изделия в работу;
- регулировка оборотов вращения электродвигателя;
- включение реверса — изменение направления вращения ротора двигателя.
Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.
Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.
Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.
Назначение регулятора оборотов
Устройство плавного пуска дрели.
Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:
- После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
- Симистор открывается, и ток начинает течь через нагрузку.
При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.
Регулятор оборотов для микродрели
Схема устройства ударной дрели.
Многим приходится сверлить печатные радиоплаты. Обычно для такой работы используется микродрель, изготовленная из различных деталей собственными руками. Для таких инструментов тоже можно сделать регулятор оборотов. Схем для изготовления можно найти множество. Подобная схема регулятора оборотов представлена на рис. 2. Все детали довольно доступные. Микросхема LM317 устанавливается на радиатор для защиты ее от перегрева. Конденсаторы обычные, электролитические, на 16 В.
Диоды марки 1N4007 можно менять на любые другие, выдерживающие ток 1 А. Светодиод АЛ307 может быть заменен любым другим. Вся схема собирается на стеклотекстолитовой плате. Резистор R5 может быть проволочный или другой мощностью, 2 Вт.
Блок питания на напряжение 12 В. При большем напряжении придется менять конденсаторы на схеме. Готовое изделие обычно сразу начинает работать. Частота вращения двигателя регулируется резистором Р1. Чувствительность к нагрузке устанавливается резистором Р2.
Регулятор оборотов дрели – необходимое устройство, особенно когда дрель используется в качестве основы для изготовления самодельного станка.
В современных приборах это устройство размещается в кнопке пуска. Самодельное приспособление можно разместить в любом подходящем корпусе. Схем изготовления существует очень много.
Необходимые инструменты и материалы
Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.
Как подбирать запчасти для замены
Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.
На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.
В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости.
Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.
При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки.
А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит.
Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.
Как подключить кнопку дрели самостоятельно?
Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.
- Ослабляем пару винтов, удерживающих сетевой кабель.
- Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
- Аналогичным образом вытаскиваем второй кабель.
- Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
- Ставим на место новую клавишу и подключаем провода также с помощью шила.
- Устанавливаем блок на дрель, не забывая о реверсе.
- Аккуратно укладываем жилы и прижимаем их винтами.
- Закрываем кожух.
Кнопка включения дрели Интерскол
В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.
Схема кнопки дрели
Рисунок-1. Схема подключения кнопки с реверсом
Рисунок-схема подключения кнопки дрели
Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс.
По приведенной на рис-1 схеме подключения видим,что реверс имеет контакты обозначенные цифрами 7;5;6;и 4,где 7-провод статора;5-провод щетки от ротора(якоря);6-провод щетки от якоря и 4-провод статора.
Далее, на самой кнопке пуска мы имеем следующие контакты обозначенные цифрами 1;2;3; а также два контакта,которые обозначены стрелками.В контактах которые обозначаются стрелками подключается силовой кабель,там обычно во всех кнопках присутствует болтовое соединение.
В контактах 1 и 3 подключается конденсатор. а в контактах 2 и 3 подключается провода статора(обмотки).Вот и все,если вы проведете подключение по этой схеме,то гарантированно у вас все получится.
Кнопка является весьма сложной конструкцией и поэтому разобрать ее следует очень осторожно, так как обычно после разборки все ее детали разлетаются во все стороны и дальнейшее ее использование становиться невозможным. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.
Фото-2. Обычная кнопка дрели без реверса
Кнопка дрели без реверса
Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя. Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние. При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.
Рисунок -2. Обыкновенное подключение
Рисунок-схема подключения кнопки дрели без реверса
Подключение кнопки дрели не требует особых знаний и умений . Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам.Если вы собираетесь купить новую кнопку дрели обратите внимание на размер и мощность вашей дрели. Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и размерам. Например, если дрель имеет мощность Р= 650 Вт, тогда из физики мы знаем, что Р=U· I, откуда I=Р/U=650/220 и 2,95 А. Значит нам необходимо купить кнопку БУЭ-3
Как отсоединить старую кнопку?
Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.
Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.
При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.
Подключение кнопки
Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.
Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:
- Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
- Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
- После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
- Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.
Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.
Дрель бэс 1 как поменять вращение

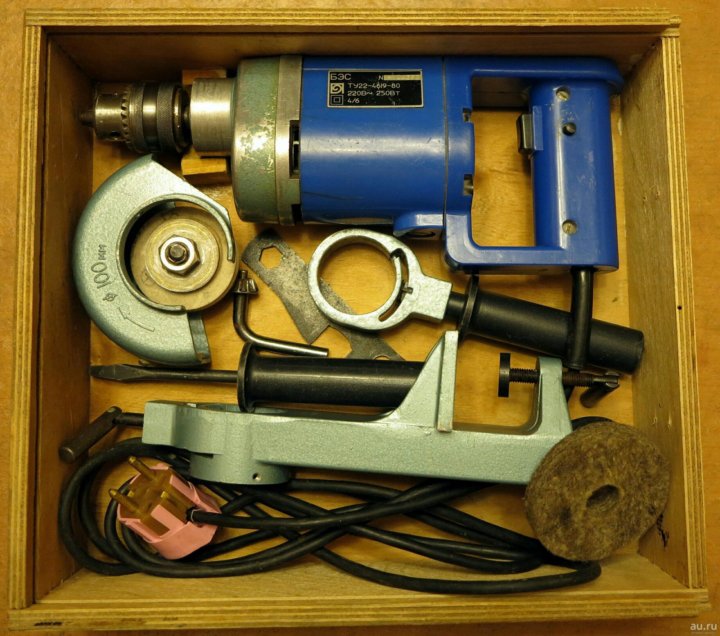

Нашел в кладовке свою старую дрель, купленную в давние перестроечные времена "на безрыбье". Пользоваться ею, как дрелью бесполезно: нерегулируемые обороты (1400), мощность всего 250 Вт, очень шумная для дома, к тому же имеется более правильная дрель. А выкинуть тоже жалко: корпус редуктора алюминиевый (задний подшипник — скольжения), диаметр шейки правильный, в комплекте струбцина и абразивный диск с кожухом. Вот и мучаюсь теперь: можно ли из нее сделать инструмент? Есть у кого-нибудь идеи?
- Просмотр профиля
- Личное сообщение
Это же готовое точило.
- Просмотр профиля
- Личное сообщение
Эх, для точила бы обороты раз в 10 повыше.
- Просмотр профиля
- Личное сообщение
точить на нем мона годами.
; )
- Просмотр профиля
- Личное сообщение
Сделать жужжалку — мучить соседей. :-)))
- Просмотр профиля
- Личное сообщение
Оставьте в чулане- внукам показывать будете !
- Просмотр профиля
- Личное сообщение
Отдайте её мне! У меня лежит мёртвый БЭС-1, хотя бы из двух одну сделаю!
- Просмотр профиля
- Личное сообщение
Какие 10 раз? Обычно у точил обороты около 3 тыс. Здесь же только вдвое меньше. У меня самодельное точило из двигателя на 1400 об/мин, кстати, 80 Вт всего. Ножи, небольшие железки, точатся на ура. Сверла тоже, правда, я их точить толком не умею.
- Просмотр профиля
- Личное сообщение
Почему такое неуважение? Мой "БЕС" трудится уже 12 лет.Когда о перфораторе и неслыхивали,бетон и кирпич сверлил, за это время 2 патрона на10мм убил.Редуктор металл,щетки сменные,доп. рукоятка тоже металл,хоть и имеет-то всего 260Вт,а ведро клеевого раствора замешивает на УРА.Интерсколовская дрель Д550 ЭР обкакалась,начав подозрительно вонять.
- Просмотр профиля
- Личное сообщение
Долото написал :
Интерсколовская дрель Д550 ЭР обкакалась,начав подозрительно вонять.
Ну если ведро клеевого раствора замешивать — то, конечно сгорит.
- Просмотр профиля
- Личное сообщение
Долото написал :
Интерсколовская дрель Д550 ЭР обкакалась,начав подозрительно вонять.
Serg написал :
Ну если ведро клеевого раствора замешивать — то, конечно сгорит.
Зато для МЭС 450ЭР замесить ведро не вопрос и стоит столько же.
in my humble opinion
- Просмотр профиля
- Личное сообщение
Kvost написал :
Зато для МЭС 450ЭР замесить ведро не вопрос и стоит столько же.
Не надо насиловать инструмент и радоваться, что он это выдерживает.
- Просмотр профиля
- Личное сообщение
К инструменту надо относится с любовью!
- Просмотр профиля
- Личное сообщение
Еврей написал :
К инструменту надо относится с любовью!
Совершенно верно! Вот такой вопрос, от какого инструмента подойдёт статор для данной дрели? А возможно якорь. Когда то спалили, не поменяв вовремя щётки
- Просмотр профиля
- Личное сообщение
Долото написал :
Почему такое неуважение?
Да нет никакого неуважения, просто сравнивая Элмос и Бэс, я понимаю, что пользоваться Бэсом уже не хочу. Я ей тоже немало дырок когда-то посверлил, в т.ч. в бетоне, но тогда никакой другой альтернативы просто не было. А сейчас есть. Так нужно ли мучать себя и соседей?
Подскажите, чтобы поставить кнопку с регулировкой оборотов, нужно ставить какую-то доп. электронику или все это уже в есть самой кнопке? Думал поставить ее в стойку, но воет безумно громко, мне все кажется, что она собирается взлетать
Какая схема подключения кнопки дрели?
Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.
Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:
Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:
На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:
Верхняя часть кнопки перебивает полюс на электродвигателе.
Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.
Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)
Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.
Кнопка электродрели подключается по следующей схеме:
Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.
Вот наглядная картинка с подписанными контактами, что куда подключать.
Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.
Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.
1) Кнопка без реверса, но с регулятором оборотов.
Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых "+" от сети, а другой выход на обмотку.
2) Кнопка со встроенным реверсом.
Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.
По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.
По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.
3) Кнопка с выносным реверсом.
Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).
Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.
Электродрель БЭС, СССР
Сообщение Nick Brake » 21 янв 2022, 11:22 .
Кому знаком вот такой инструмент?
У меня дома лежит такой же набор с 80-х годов.
Давно им не пользуюсь, с тех пор как появились аккумуляторные шуруповерты.
У него три основных недостатка (с моей точки зрения):
1. Высокие обороты (вроде бы 1300 об мин).
2. Скорость не регулируется. Когда-то я пробовал применять с ней тиристорные регуляторы в виде розетки, но они быстро сгорали.
3. Неудобная система смены сверл (нужен конический ключ, который постоянно теряется).
А главный плюс — набор приспособлений, и есть стандарное посадочное место (цилиндр), позволяющий установить ее в сверлильную стойку для дрелей.
Поэтому у меня два вопроса к тем, кто в курсе:
1) можно ли установить в эту дрель клавишу с плавной регулировкой оборотов?
Например, есть фотографии похожей дрели, но на клавише явно есть какой-то регулятор:
Что это — серийная модификация, или самоделка?
2) Можно ли установить на нее другой зажимной патрон, с зажиманием рукой, как на шуруповертах? Я в этих конусах не разбираюсь.
Заранее спасибо.
Сообщение ralf945 » 21 янв 2022, 11:51 .
Сообщение п-ф » 21 янв 2022, 11:52 .
Сообщение Nick Brake » 21 янв 2022, 12:22 .
Сообщение alexaa1 » 21 янв 2022, 12:25 .
Сообщение Nick Brake » 21 янв 2022, 12:26 .
Сообщение Nick Brake » 21 янв 2022, 12:29 .
Сообщение ralf945 » 21 янв 2022, 12:30 .
Сообщение alexaa1 » 21 янв 2022, 12:37 .
Сообщение Nick Brake » 21 янв 2022, 12:38 .
Сообщение Nick Brake » 21 янв 2022, 12:43 .
Сообщение ralf945 » 21 янв 2022, 12:50 .
Сообщение п-ф » 21 янв 2022, 13:19 .
Сообщение ralf945 » 21 янв 2022, 13:23 .
Сообщение Nick Brake » 21 янв 2022, 13:34 .
Сообщение Duga » 21 янв 2022, 17:54 .
Есть у меня дрель конаковская с регулятором оборотов на рычаге пуска. Как на втором снимке. Обороты действительно регулирует. Но. Он одновременно и уменьшает мощность вращения дрели
Такая.
Сообщение Nick Brake » 21 янв 2022, 18:07 .
Сообщение Duga » 21 янв 2022, 18:40 .
Уменьшает мощность в прямой зависимости к оборотам. Если чуть крутит, то и остановить двумя пальцами за патрон. Схемы нет. И дрель то в гараже который я уступил сыну.
А такая не пойдёт? — [url=http://базирование.рф/2019/06/06/elektrosxema-dreli-s-regulyatorom-oborotov/]http://базирование.рф/2019/06/. torom-oborotov/[/url]
Сообщение Nick Brake » 21 янв 2022, 19:21 .
Ага, я уже на этот сайт (в разных вариантах) раз 10 наткнулся.
На всех схемах как раз та самая китайская кнопка, о которойя писал выше — аналог отчественного регулятора БУЭ. Бывает с реверсом и без (мне реверс не нужен).
Нашел два фото БЭС-1 в разборе, с обычной кнопкой (как у меня) и с БЭС. Для установки БЭС придется внутри прилично доработать напильником.
Но вот подсказали на одном форуме (не мне, а такому же чайнику, которому понадобился регулятор в УШМ ) вот такую схемку:
То есть, если встроить кнопку с регулятором внутрь не получится, то всегда можно сделать выносной регулятор в розетке.
Мне для сверлильного станка даже лучше подойдет.
УСОВЕРШЕНСТВОВАНИЕ ДРЕЛИ И СТОЙКИ ДЛЯ СВЕРЛЕНИЯ
В своё время остался очень доволен приобретением сверлильной стойки. Как на момент покупки, так и на некоторое последующее время. Месяц или чуть более. Далее появилась проблема, и суть её в том, что «достало» постоянно устанавливать электродрель на стойку и снимать её. Самое логичное пойти и купить ещё одну электродрель для постоянной установки. Но подходящие дрели, с передней частью из металла, несколько велики размером и мощностью (сверлить отверстия более 6 мм не предполагается) и стоят от 3500 рублей. На момент покупки стойки мог купить настольный станок за 2850р. Так, что приобретение дрели не то, что затруднительно оно невозможно в моральном аспекте.
И вот на воскресном базаре попалась на глаза электрическая дрель марки «БЭС» небольшого размера, мощностью 260 Вт, передняя часть металлическая, внешне вполне неплохо выглядит, правда без патрона. В процессе общения с продавцом выяснилось, что дрель имеет относительно небольшие обороты и несколько шумная. Однако это не смутило интуицию. Велела брать. Взял за сто рублей. Шёл домой и чувствовал себя участником лотереи.
Включил – работает (действительно шумновато – идёт какой–то дребезг), регулятор скорости вращения функционирует, фиксатор кнопки включения исправен. Тут же разобрал дрель на составные части.
Вид у зубчатой передачи практически новый.
Щётки сработались совсем незначительно.
Не было отверстия для смазки заднего подшипника ротора электродвигателя – сделал.
Катушка на своём месте оказалась не закреплённой (вот и источник дребезга), потребовалось лишь полоска тонкого картона, чтобы это исправить.
Несколько серьёзным дефектом явилось то, что шпиндель (на него одет патрон) имеет некоторое биение (свободный ход из стороны в сторону). Вероятно, это и явилось причиной столь малой цены. Пришлось разобрать этот узел. Выяснилось, что посадочное место под упорный подшипник излишне свободно. Устраняется этот дефект при помощи молотка и керна. По всему периметру посадочного места строго равномерно, в несколько рядов, наносятся керном углубления, которые по краям создают вспучивание металла и тем самым устраняют излишнюю свободу посадочного места. Сделал, и подшипник на место пришлось полноценно запрессовывать. От люфта не осталось и следа.
Зато размер посадочного места стойки для крепления электродрели подошёл идеально, для того чтобы при каждом включении не приходилось нажимать кнопку и затем её фиксировать, в разрыв одного из проводов идущих от электровилки вставил кнопку нажимного действия от электрозвонка, которая приводится в действие ногой. Весьма удобно. Патрон с возможностью зажатия свёрл от 1 до 9 мм.
Итого
Всё получилось компактно, шумит дрель теперь не более других, оборотов хватает (регулятор стоит в среднем положении) и главное возможно мобильное использование. Нужно сверлить – из под стола на стол и за работу. Поделился с Вами пониманием того, что довольно часто вещь продаваемая как барахло им не является Babay.
