Руководство | Форд Фокус 1. Снятие электронного блока управления двигателем

Снятие электронного блока управления двигателем Ford Focus I

Электронный блок управ­ления не подлежит тести­рованию и ремонту без специального оборудова­ния и квалификации.
Для снятия блока управления вы­ключаем зажигание и отсоединя­ем клемму «минусового» провода от аккумуляторной батареи.
Снимаем обивку правой боковой панели и, для удобства работы, ве­щевой ящик (см. «Снятие панели приборов»).

Электронный блок управления установлен в пластмассовом кронштейне под блоком цент­рального замка (для наглядно­сти панель приборов снята).

Соединительная колодка про­водов притянута к блоку управ­ления болтом.

Головкой «на 10» отворачиваем болт.

. и отсоединяем колодку.

Вынимаем пластмассовую дис­танционную втулку.

Выдвигаем блок из кронштейна и снимаем его.

Не прикасайтесь к выво­дам блока управления во избежание его поврежде­ния статическим зарядом.
Устанавливаем блок на место в обратной последовательности. Вставляя блок в кронштейн, не прилагайте больших усилий.

Аккумуляторную бата­рею подсоединяйте, толь­ко убедившись, что зажи­гание выключено.

Где находится эбу форд фокус 1

Электронный блок управления (ЭБУ) расположен за панелью обивки с правой стороны
салона автомобиля. ЭБУ является основным элементом системы впрыска топлива. ЭБУ
постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими
системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей
систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает
сигнализатор «Требуется техобслуживание двигателя», определяет и заносит
в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем
проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6. При
отказе ЭБУ заменяет ся в сборе, поскольку не содержит ремонтопригодных элементов.
Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном
запоминаю щем устройстве (СППЗУ) . Вариант программы, записанной в ПЗУ, обозначен
номером ЭБУ, который соответствует идентификационному номеру автомобиля.

Итак, долго и нудно я размышлял, приценивался и находился в раздумьях, но наконец то… Мозги были заказаны. Нашел я их за 3000 руб. на разборке в Москве, у частников попадались и немного дешевле, но не хотелось рисковать.

Пришли они в жутко грязной коробке, и сами были как будто из болота достали. Я даже расстроиться успел, но допа решил оттереть, и получилось то, что на фото. Напоминая, у меня стояли JHA1, это вторая модификация эбу этого года и комплектации. А у большинства сообщников Драйва, как выяснилось из ЭТОГО поста, стояли именно 3JHB. Поэтому мой выбор пал именно на них.
На следующее же утро я пошел их ставить. Для этого я снял бардачок (три винта снизу под ним), снял обшивку ног (две клипсы тоже снизу) и боковую пластиковую защиту (два пластиковых винта и одна защелка). В общем, тут ничего сложного.

Электрик мне ставил доп реле на задние ходовые огни, так как в моем блоке электронике что то там подгорело. Так что не удивляйтесь)) Далее, я снял минусовую клемму с аккумулятора (чтоб не дай Бог навредить новому ЭБУ), и приступил к демонтажу старого блока. Для этого нужно выкрутить шестигранный болт из разъема, и он выйдет сам.

Для того чтобы посмотреть, как все устроено, боковую пластиковую защиту можно было и не снимать, но вытащить мозги без ее снятия уже не получится. Итак, я выкрутил этот болт, аккуратно отвел в сторону разъем, и изъял виновника торжества.

В По Forscan нужно выбрать раздел «Программирование PATS». По инструкции, для работы этого режима требуется иметь хотя бы один прошитый ключ, и это конечно меня волновало. Но я решил попробовать.

Итак, зашел я в этот пункт меню, мне показало, что на данный момент в ЭБУ зашито 2 ключа, которых у меня естественно нет. Я выбрал пункт «Удаление всех ключей» и последовал инструкциям на экране. Выбрал тип доступа «кодированный», Forscan сам генерирует коды. В течении двух минут он мне сообщил об успехе операции, далее нужно, не выходя из этого пункта меню, выбрать «добавление ключа», и так же следовать инструкции. Потребовалось провернуть ключ в зажигании из 0 в II, потом проделал то же самое со вторым ключом. И о чудо, все прошло успешно, автомобиль заводится! ЭБу рабочий, все нормально, но я по прежнему не знаю, помогла ли замена устранить мою самую страшную проблему — ошибки с датчиком поступающего воздуха и отсутствие тяги.
Пока было страшно это проверять, решил осмотреть авто на предмет потеков масла и нагара в местах, в которых я работал в прошлый раз.

Итак, начинается самое интересное в свапе, а именно электрическая часть.
На форд фокус 1 шли 2 типа блоков 104 контактные и 60 контактные, 104 контактные были на американцах и на европейских с автоматом, на механике европейской 60 контактные разъемы.Дополнительные контакты были необходимы для управления автоматической коробкой и еще на американских фокусах топливная система была без обратки, для этого необходим был модуль управления топливным насосом и датчик давления топлива в топливной рампе.
При свапе многие просто перекидывают проводку с одной машины на другую, не задумываясь о том на сколько это трудоемко, так как при сборке машины проводка укладывается на голый кузов и только потом все сверху обрастает панелями торпедами и порой чтоб уложить проводку нужно вынести весь салон наружу, представляете сколько элементов надо разобрать, сколько винтиков открутить, защелок отщелкнуть ничего не сломав, все куда то сложить, а потом все также собрать, вы выполните около 1000 разнотипных операций. Я решил просто перепаять 104 провода)))

На разборке был куплен разъем 104 контакта от американца, выкушен под капотом и вытянут из под торпеды, этот прием дал мне хороший хвост проводов, который мне очень упростил все операции, так как паять вниз головой не айс)))
Нам необходим сервистный мануал со схемами по форду, в нем содержится подробнейшие схемы всех комплектаций и каждый проводок подробно расписан от своего начала до самого конца через какие разъемы он проходит, где эти разъемы расположены, под каким номером в разъеме каким цветом и сечением.Техническая документация у форда организованна отлично Расскажу на примере одного провода как работать с схемой, научившись один раз вы сможете искать все электрические неисправности .

Итак имеем документацию yadi.sk/i/RFGGivmXm2pRr
открываем на стр 732 видим схему нашего разъема эбу

Нам нужно перепаять первый контакт
1 контакт обозначен цифрами и буквами, это нумерация цепи (помечено красным), смотрим на стр 50-51 к какой цепи относится контакт и ищем схему этой цепи.(можем воспользоваться поиском по pdf документу и мы быстро найдем все схемы с данной цепью)

Т.Е . Это не что иное как постоянное питание которое никогда не пропадает даже если вы вынимаете ключ и которое питает коннтроллер эбу. Ищем схему для нашего двигателя и находим стр 226

Мы видим что питание с + аккумулятора идет через предохранитель 30 ампер, потом идет на разъем с80 5 контакт в разьеме и напрямую к эбу.

Чтобы узнать допустим где находится разьем с80 смотрим карту разъемов стр 636

Значит мы разобрались что это за провод и зачем он нужен, теперь необходимо его прекинуть на новый 104 контактный разъем применительно к двигателю от st170, для этого ищем схему с данной цепью к устанавливаемому двигателю стр 208

На автомобили Форд Фокус 1 европейского производства устанавливаются электронные блоки управления фирм FoMoCo, Bosch, Delphi, Continental, Magneti Marelli, TRW, Siemens, Visteon и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте и расскажем о способах их устранения.

По нашей статистике привозимых блоков в 80% случаев не требуется ремонт ЭБУ Ford Focus 1, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства.

Он выполняет следующие функции:

• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• управляет подачей воздуха при пуске двигателя;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• управляет работой вентилято­ров системы охлаждения двига­теля;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• на автомобилях с автоматиче­ской трансмиссией управляет ко­робкой передач.

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.
Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

Колодка и диагностический разъём ЭБУ Форд Фокус 1

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

ЭБУ Ford Focus 1 – основные неисправности

Частой проблемой ЭБУ Ford Focus 1 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Блок управления не выходит на связь.
2. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
3. Пропадают холостые обороты + плавают. Электрика в норме.
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Видео: Как прошить ЭБУ Форд Фокус 1

Где находиться ЭБУ Форд Фокус 1

Блок установлен на стойке под панелью приборов с правой стороны за вещевым ящиком.Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

• внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
• не забивать на проблемы с электрикой (что-то коротит и т.п.)
• не допускать попадания влаги и масла в ЭБУ
• при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
• не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
• не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Пошаговая инструкция замены ЭБУ Форд Фокус 1

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 1 необходимо выполнить следующий порядок действий:

Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.

Кроме того, ЭБУ Форд Фокус 2 хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

В сегодняшней статье мы расскажем вам какие функции выполняет, распространенные неисправности и где находится ЭБУ Форд Фокус 2. А также я дам вам пошаговую инструкцию по его снятию и замены.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

• управляет подачей воздуха при пуске двигателя;
• на автомобилях с автоматической трансмиссией управляет коробкой передач
• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Видео: Проверка ЭБУ, щитка приборов и ключа зажигания Фокус 2

Где находиться ЭБУ Форд Фокус 2

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком. Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Центральная плата ЭБУ Форд Фокус 2

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
2. Пропадают холостые обороты + плавают. Электрика в норме.
3. Блок управления не выходит на связь
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Демонтированный блок управления Форд Фокус 2

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

• для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
• для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
• для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
• для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
• для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
• перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

Демонтаж ЭБУ Форд Фокус 2 1.8 и 2.0 R4 Duratec-НЕ 16V

[attention type=red]Примечание автора статьи: Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.[/attention]

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Электронный блок управления двигателем / ЭБУ / PCM. (Р)

6 лет

dimao

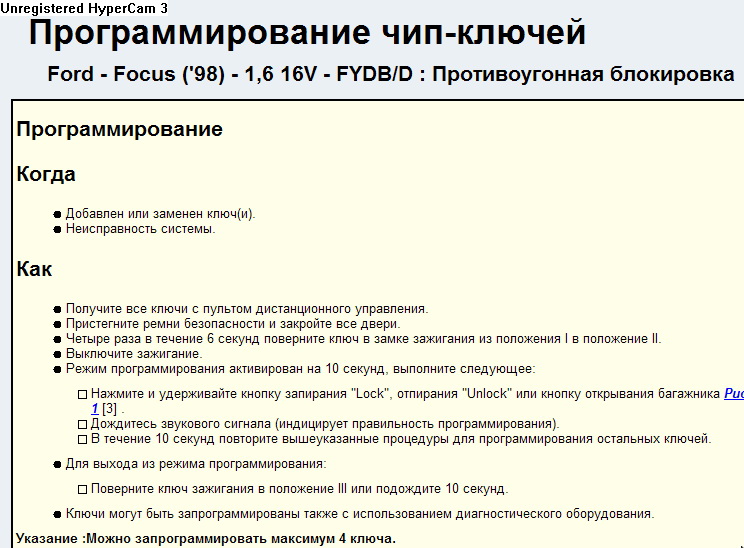

Штатный иммобилайзер (сообщение #11760361)

19 янв аря 2015

Для общего ознакомления Разводка штекерных контактов ЭБУ 60pin. 1.4 FXDD
https://yadi.sk/d/Djyf4BnKe6Usz
21 янв аря 2015

Посоветуйте хорошего специалиста по ремонту ЭБУ Ford Focus 1 (2004 г.в.).

Уже второй год езжу с усугубляющейся проблемой (происходит все чаще и чаще, с периодичностью — несколько раз за поездку):

— во время поездки неожиданно стрелка спидометра "падает" на 0, даже если в это время я еду со скоростью 120км/ч (при этом ощутимо уменьшается мощность двигателя);
— через некоторое время стрелка спидометра может снова "подняться" (и мощность двигателя приходит в норму);
— но обычно минут через 3-5 после "падения" стрелки на 0 двигатель глохнет (на трассе это очень неприятно) и приходится останавливаться и заводиться прямо на ходу.

Посетил несколько специалистов и автосервисов широкого профиля (в том числе дилеров), где все проверили.
Проблема в ЭБУ (P0602 Control module programming error), которая не устраняется.
Дилер говорит исключительно о необходимости замены ЭБУ (цена — около 100тр. ), потому что ремонт ЭБУ они не осуществляют в принципе.

Нашел несколько контактов в Москве, кто занимается ремонтом ЭБУ и поговорил с некоторыми из них по телефону:
(список из нескольких веб-ссылок не отразился)
и т.д.

Для меня критичны 3 вопроса: качество ремонта/замены, цена ремонта/замены, ответственность мастера за проделанную работу.
Буду благодарен за советы.

Где находится эбу форд фокус 1

Кроме того, ЭБУ Форд Фокус 2 хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

В сегодняшней статье мы расскажем вам какие функции выполняет, распространенные неисправности и где находится ЭБУ Форд Фокус 2. А также я дам вам пошаговую инструкцию по его снятию и замены.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

• управляет подачей воздуха при пуске двигателя;
• на автомобилях с автоматической трансмиссией управляет коробкой передач
• управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
• регулирует частоту вращения коленчатого вала на холостом ходу;
• обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
• на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
• управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Видео: Проверка ЭБУ, щитка приборов и ключа зажигания Фокус 2

Где находиться ЭБУ Форд Фокус 2

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком. Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Центральная плата ЭБУ Форд Фокус 2

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

1. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
2. Пропадают холостые обороты + плавают. Электрика в норме.
3. Блок управления не выходит на связь
4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Демонтированный блок управления Форд Фокус 2

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

• для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
• для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
• для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
• для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
• для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
• перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

Демонтаж ЭБУ Форд Фокус 2 1.8 и 2.0 R4 Duratec-НЕ 16V

[attention type=red]Примечание автора статьи: Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.[/attention]

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Электронный блок управления установлен в пластмассовом кронштейне под блоком цент­рального замка (для наглядно­сти панель приборов снята).

Соединительная колодка про­водов притянута к блоку управ­ления болтом.

. и отсоединяем колодку.

Вынимаем пластмассовую дис­танционную втулку.

Выдвигаем блок из кронштейна и снимаем его.

Не прикасайтесь к выво­дам блока управления во избежание его поврежде­ния статическим зарядом.
Устанавливаем блок на место в обратной последовательности. Вставляя блок в кронштейн, не прилагайте больших усилий.

Аккумуляторную бата­рею подсоединяйте, толь­ко убедившись, что зажи­гание выключено.
