Наружное зеркало заднего вида
Примечание:
Работы приведены только для левого наружного зеркала заднего вида. Для правого наружного зеркала заднего вида работы выполняются аналогичным образом.
1. Сначала полностью снимаем обивку передней двери. Затем, при помощи специального съемника для панелей, поддеваем верхнюю клипсу…
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением обернуть жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
… и извлекаем из двух нижних клипс треугольную накладку двери.
2. Отсоединяем электрический разъем высокочастотного динамика и окончательно снимаем треугольную накладку двери.
3. Отсоединяем электрический разъем наружного зеркала заднего вида.
Примечание:
При необходимости поддеваем фиксатор разъема подходящим инструментом, как показано ниже.
4. Высвобождаем жгут проводов наружного зеркала заднего вида из держателей, расположенных на двери.
5. Отворачиваем три болта крепления корпуса зеркала к двери.
Примечание:
При отворачивании последнего болта, придерживать корпус зеркала рукой, в противном случае он может выпасть из двери.
6. Продеваем жгут проводов через отверстие в двери…
… и извлекаем наружное зеркало заднего вида в сборе.
7. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее: выполнить проверку работоспособности наружного зеркала заднего вида.
Видеообзор процедуры cнятия и установки наружного зеркала заднего вида VW Passat B6
Тип двигателя: САХА / BLF / BSE / BSF / AXX / BLR / BLX / BLY / AXZ / BLV / BWS / BKC / BKP BLS / BMA
Объем двигателя: 1.4 / 1.6 / 1.8 / 2.0 / 3.2 / 3.6 / 1.9D / 2.0D л.
Мощность: 1.4 / 1.6 / 1.8 / 2.0 / 3.2 / 3.6 / 1.9D / 2.0D л.с.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата и скачивание в целях безопасности происходит из личного кабинета.
Автоматический переход через 10 секунд.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.).
После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Снятие и установка корпуса бокового зеркала Volkswagen Passat B6
Примечание: Описание снятия и установки приведено только для левого зеркала. Снятие и установка правого зеркала выполняются аналогично.
Снятие
Снимите стекло зеркала.
Для упрощения монтажа откиньте зеркало вперед.
Внутренний фиксирующий крюк 2 спереди недоступен.
Рис. 8.9. Разблокировка фиксирующих крюков
Вставьте клин между корпусом зеркала и указателем поворота. При этом разблокируются фиксирующие крюки 2 (рис. 8.9).
Слегка оттяните корпус зеркала впереди от основания зеркала.
После этого снимите корпус зеркала 1 с основания вверх.
Установка
Установите корпус зеркала 1 на основание и нажмите на корпус вниз так, чтобы фиксирующие крюки 2 защелкнулись с соответствующим звуком.
Снятие бокового зеркала VW Passat B6
2 Вдавите стекло (2) зеркала вниз, в корпус.
3 Введите сверху пластиковый клин (5), осторожно отсоедините стекло от держателя (4) в направлении стрелки и выньте стекло из корпуса.
4 Отсоедините оба провода (3) обогрева наружного зеркала с обратной стороны стекла. При этом зажмите приклепанные контакты, чтобы не повредить их.
5 Состыкуйте электропроводку зеркала.
6 Установите стекло в середину держателя, прижмите и зафиксируйте. Перемещая стекло в разные стороны, проверьте надежность его установки в держателе. Внимание: При установке стекла в зеркало обязательно надевайте перчатки или воспользуйтесь ветошью, чтобы не повредить руки при возможном разрушении стекла.
Снятие и установка корпуса наружного зеркала
1 Снимите стекло зеркала (см. выше) и откиньте зеркало вперед.
2 Введите отвертку под стопорные крючки (2 на сопр. иллюстрации) и отожмите их. Замечание: Внутренний фиксатор спереди недоступен. Для его высвобождения введите отвертку между корпусом зеркала и боковым повторителем указателя поворота.
3 Потяните корпус зеркала немного вперед относительно держателя зеркала и снимите вверх.
4 Отожмите отверткой стопорные крючки (2 на сопр. иллюстрации) на держателе зеркала и снимите накладку зеркала (1) в направлении стрелки.
5 При необходимости выверните винты и снимите нижнюю часть корпуса зеркала с держателя.
6 Установка производится в обратном порядке.
Снятие и установка сборки наружного зеркала
1 Снимите отделку передней двери (см. тут).
2 С помощью пластикового клина снимите треугольный козырек с рамы окна (см. там же).
3 Раскройте держатель электропроводки и разьедините разъем наружного зеркала.
4 Выверните три винта (2 на сопр. иллюстрации) и снимите зеркало (7) с держателя.
5 Протяните электропроводку (3) наружного зеркала через отверстие в двери.
6 Установка выполняется в последовательности, обратной снятию.
Замена зеркального элемента фольксваген пассат б6
Еще: стекло на пластмассовой пластине (см. фото элемента в разделе Куплю-Продам). Сломать, конечно, можно, но скорее ты его снимешь, чем сломаешь!
Я в свое время делал это металлической пластиной (не помню от чего), усилие надо достаточно большое. Я успешно снял и левое, и правое зеркала.
Всем привет! у меня давно уже лежат плафоны в боковые зеркала, но я их все не ставил по одной причине! не хотел сломать зеркала (примета очень плохая)!
Замечательный человек Илья skodablack подсказал способ снятие зеркального элемента целым и невредимым!
И решил я поделиться с Вами всеми этим способом (такого описания я не видел, если есть то ничего страшного если будет еще)!
Как мы знаем всеми известный способ из Elsa в большинстве случаев приводит к повреждению зеркального элемента, что не совсем бюджетно в итоге получается!
Есть еще один способ хорошо описанный у очень хорошего человека Ильдар ildar68
Метод Ильдара проверенный и безопасный для зеркального элемента, но вырезание лишних отверстий не всегда удобно! хотя их и не видно в дальнейшем!
Ну а теперь я постараюсь описать 100% способ снятия зеркального элемента по рекомендации Ильи skodablack
и так поехали:

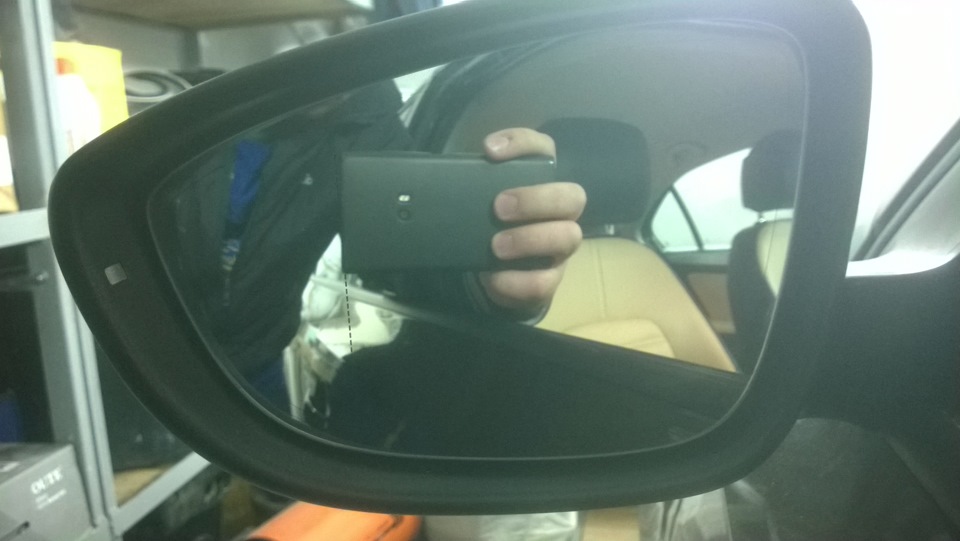

1. Снимаем корпус бокового зеркала
3. Нужно снять черную пластиковую окантовку

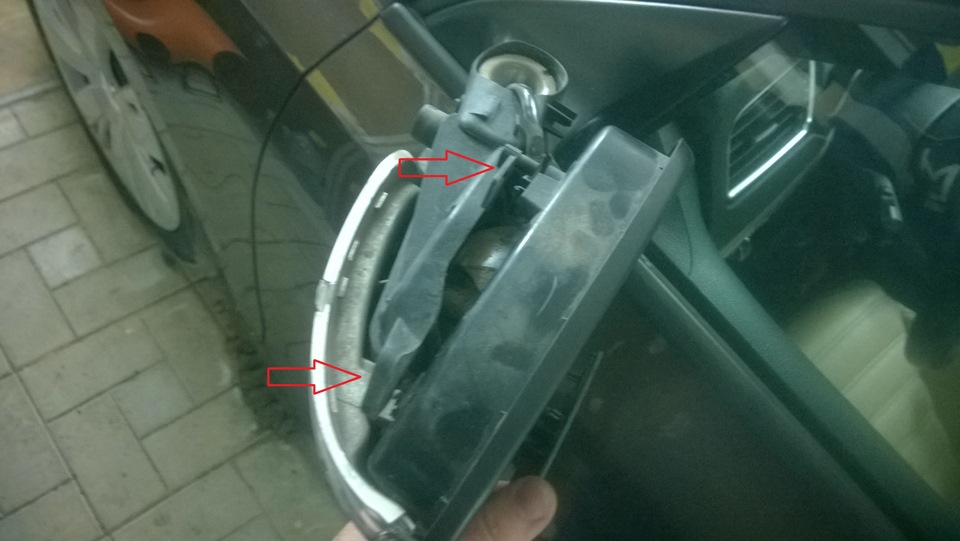

4. Черную пластиковую окантовку отводим в сторону, в образовавшемся пространстве мы увидим верхние крепления зеркала!
Отщелкиваем верхние крепления (4шт) зеркала этого достаточно чтобы снять! я предварительно прогрел строительным феном без фанатизма!
Далее делаем все для чего мы снимали все это и собираем обратно!
Ну а в следующий раз расскажу про установку бокового зеркала с автозатемнением от пассат СС и саму подсветку в зеркалах!
Надеюсь этот БЖ поможет Вам при разборки Ваших зеркал!
2 Вдавите стекло (2) зеркала вниз, в корпус.
3 Введите сверху пластиковый клин (5), осторожно отсоедините стекло от держателя (4) в направлении стрелки и выньте стекло из корпуса.
4 Отсоедините оба провода (3) обогрева наружного зеркала с обратной стороны стекла. При этом зажмите приклепанные контакты, чтобы не повредить их.
5 Состыкуйте электропроводку зеркала.
6 Установите стекло в середину держателя, прижмите и зафиксируйте. Перемещая стекло в разные стороны, проверьте надежность его установки в держателе. Внимание: При установке стекла в зеркало обязательно надевайте перчатки или воспользуйтесь ветошью, чтобы не повредить руки при возможном разрушении стекла.
Снятие и установка корпуса наружного зеркала
1 Снимите стекло зеркала (см. выше) и откиньте зеркало вперед.
2 Введите отвертку под стопорные крючки (2 на сопр. иллюстрации) и отожмите их. Замечание: Внутренний фиксатор спереди недоступен. Для его высвобождения введите отвертку между корпусом зеркала и боковым повторителем указателя поворота.
3 Потяните корпус зеркала немного вперед относительно держателя зеркала и снимите вверх.
4 Отожмите отверткой стопорные крючки (2 на сопр. иллюстрации) на держателе зеркала и снимите накладку зеркала (1) в направлении стрелки.
5 При необходимости выверните винты и снимите нижнюю часть корпуса зеркала с держателя.
6 Установка производится в обратном порядке.
Снятие и установка сборки наружного зеркала
1 Снимите отделку передней двери (см. тут).
2 С помощью пластикового клина снимите треугольный козырек с рамы окна (см. там же).
3 Раскройте держатель электропроводки и разьедините разъем наружного зеркала.
4 Выверните три винта (2 на сопр. иллюстрации) и снимите зеркало (7) с держателя.
5 Протяните электропроводку (3) наружного зеркала через отверстие в двери.
6 Установка выполняется в последовательности, обратной снятию.
Ремонт зеркала заднего вида на Passat B6
Многие сталкиваются с данной проблемой — отклеивание зеркального элемента от нагревательного, на внешних зеркалах заднего вида.
Не обошла она стороной и мой авто .
Однажды заметил, что при движении как то не естественно дрожит зеркало, хорошо его не потерял и вовремя снял.
Зеркало было заменено на аналог от Hagus — 5894837.
Все бы хорошо, но греется оно ну очень медленно, в несколько раз точно .
Родное было упаковано в коробочку от аналога и успешно закинуто на верхнюю полку.
Но время идет и руки мои дотянулись и до этой полочки, где на свет божий снова извлечен данный девайс.
Сподвигло меня на это рукоделие одноклубника Ромки
И я пошел по его стопам и пожертвованными им расходниками.
Что нам понадобится для работы:
1. Скотч — 3m 468mp 200mp adhesive
А вот его рабочая поверхность, прозрачный и очень тонкий. Используется для ремонта телефонов/планшетов
2. Клей для восстановления нитей обогрева — Keller — Kontaktol
3. Спирт или другое средство для очистки от клеевого слоя.
4. Руки «прямые» — наличие желательно
Ну что же приступим разбирать!
В свое время, пока ждал зеркало, было предпринято не очень верное временное решение — посадить зеркальный элемент на «Момент», что для последующих манипуляций принесло дополнительный геморойчик в виде покоцаных мною дорожек нагревательного элемента.
Отделил зеркальный элемент от основания:
При данной процедуре пришлось срезать «Момент», и это добавило работы впоследствии.
Основной проблемой является то, что со временем черный слой между зеркальным и нагревательным элементом теряет свои сцепные свойства и зеркальный элемент отваливается.
Далее я все отчистил от этого черного слоя, медленно, но пленочками его можно спокойно снять.
Затем я начал восстанавливать с помощью Контактола порезанные мной и оторванный кусочек нагревательного элемента.
Получилось вроде как успешно и элемент на выходе имеет сопротивление в 11 Ом, к сожалению нет сейчас возможности замерить у исправного родного элемента сопротивление.
Далее вырезал из скотча по размеру зеркала необходимый кусочек и наклеил его на зеркальный элемент.
После того как Контактол высох, я «подружил» обе части зеркала
Зеркальный элемент со скотчем:
Ну и итоговый вариант:
Есть старый анектот про НЮАНС
Жалко, что не сделал фото
Постараюсь объяснить на словах:
В общем по моим заметкам в данном процессе, я пришел к выводу: производитель зеркал заднего вида очень продуманно подошел к изготовлению данного изделия!
Сам зеркальный элемент — продуман! для удешевления процесса!
При изготовлении зеркала отражающий слой находится ВНУТРИ самого зеркала.
Т.е. когда я отделил и очистил его, заметил, что зеркало на просвет — просвечивается и с обоих сторон имеет одинаковые отражающие характеристики.
НО зеркальный элемент не ПЛОСКИЙ, а имеет некоторую изогнутость!
Тем самым производитель при завершающем этапе — сборке зеркала, в зависимости на какую сторону будет в дальнейшем устанавливаться, использует одну из сторон.
И получает либо СФЕРИЧЕСКОЕ, либо АСФЕРИЧЕСКОЕ.
Вот так казалось бы просто
Всем читателям спасибо!
Всем привет! у меня давно уже лежат плафоны в боковые зеркала, но я их все не ставил по одной причине! не хотел сломать зеркала (примета очень плохая)!
Замечательный человек Илья skodablack подсказал способ снятие зеркального элемента целым и невредимым!
И решил я поделиться с Вами всеми этим способом (такого описания я не видел, если есть то ничего страшного если будет еще)!
Как мы знаем всеми известный способ из Elsa в большинстве случаев приводит к повреждению зеркального элемента, что не совсем бюджетно в итоге получается!
Есть еще один способ хорошо описанный у очень хорошего человека Ильдар ildar68
Метод Ильдара проверенный и безопасный для зеркального элемента, но вырезание лишних отверстий не всегда удобно! хотя их и не видно в дальнейшем!
Ну а теперь я постараюсь описать 100% способ снятия зеркального элемента по рекомендации Ильи skodablack
и так поехали:
1. Снимаем корпус бокового зеркала
3. Нужно снять черную пластиковую окантовку
4. Черную пластиковую окантовку отводим в сторону, в образовавшемся пространстве мы увидим верхние крепления зеркала!
Отщелкиваем верхние крепления (4шт) зеркала этого достаточно чтобы снять! я предварительно прогрел строительным феном без фанатизма!
Далее делаем все для чего мы снимали все это и собираем обратно!
Ну а в следующий раз расскажу про установку бокового зеркала с автозатемнением от пассат СС и саму подсветку в зеркалах!
Надеюсь этот БЖ поможет Вам при разборки Ваших зеркал!
