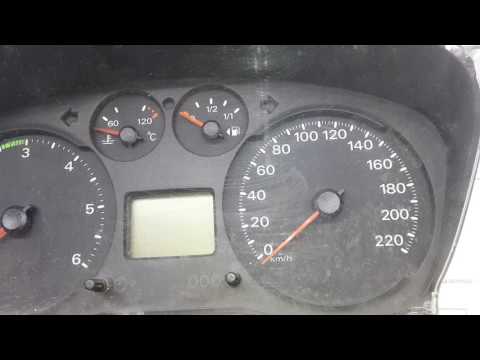

Разбираем панель приборов Ford Transit. Снимаем элементами для наглядности указываем стрелочками, что тянуть а что откручивать.
Добавить временную метку
Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды
Фото обложки и кадры из видео
Снятие Лицевой Части Панели Приборов Форд Транзит 16.04.2018, Александр Переделкин
Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7
1. что за красная лампочка вверху панели приборов по середине.
2. почему при закрытии машины с кнопки родного ключа раздается сигнал(машина бибикает)?
Ford transit 2009/ Спасибо
Ford Transit 2.2 115T300 2009 L2H3
ps и еще вопросик: где находится диагностический разъем?
Ford Transit 2.2 115T300 2009 L2H3
Под рулем снимаете крышку (по углам ее четыре защелки), под ней увидите разъем OBDII
Ночью светит ярко, но глаз не слепит, в пасмурный день стрелки белые, никакой желтизны и тусклости!
Аккумуляторы сколько прослужили? Напряжение бортовой сети проверьте.
У меня вот вообще после вмешательства одного «хорошего» электрика горит лампа зарядки постоянно и приборка отпадает периодически.
Благо нашел отличного специалиста, перекопает мне проводку осенью.
Вообще, если провести аналогию, у брата была похожая проблема, только с лампой давления масла и на Газели. Заменили масло, замерили давление, всё в норме. Оказалась ерунда, окислился контакт и напряжение на управляющем проводе лампы было ниже положенного, что давало сигнал к включению.
Но у нас на фордах к приборки идёт шина, и такое вряд ли случится.
при включении зажигания загорается только лампочка подушки безопасности.
При выключении зажигания тускло загорается лампа давления масла
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Ford Transit , система вентиляции Ford Transit , система кондиционирования Ford Transit , система отопления Ford Transit , климат контроль Ford Tourneo Connect , система вентиляции Ford Tourneo Connect , система кондиционирования Ford Tourneo Connect , система отопления Ford Tourneo Connect
4. Панель управления системой кондиционирования и отопителем
Снятие и установка
1. Снять блок аудиосистемы.
2. Отвернуть верхние болты крепления центральной консоли.
3. Снять пепельницу.
4. Отвернуть нижние болты крепления центральной консоли.
5. Потянуть вперед центральную консоль и отсоединить разъемы.
6. Отсоединить от панели управления трос привода заслонки регулировки температуры и трос привода заслонки распределения воздуха.
7. Отвернуть винты крепления и снять панель управления системой кондиционирования и отопителем.
8. Установка производится в порядке обратном снятию.
Чтобы надежно подсоединить тросы привода заслонок, их необходимо повернуть против часовой стрелки до упора.
Данный элемент имеет порядковый номер 212. Рассчитан на силу тока в 20 Ампер. Окрашен в желтоватый цвет. Элемент, что отвечает за прикуриватель, размещен в пассажирском салоне автомобиля Ford Transit.
За стартер отвечает реле R1. Расположено в моторном отсеке. AR2 и AR4 – это реле включения поворотников. Первый отвечает за работу поворотников на левой стороне, второй – на правой.
За включение вентилятора охлаждения отвечают реле AR5 и AR7. Первый используется на дизельных ДВС с объемом в 2,4 литра. Второй – на двигателях с объемом в 2 литра. За подогрев водительского и переднего пассажирского сидений, а также за работу вспомогательного отопителя отвечает реле R15.
Как определить сгоревший предохранитель на Ford Transit
Для этого необходимо разобрать крышку. Она снимается вручную. Для этого нужно нажать на защелки. Далее крышка одного из блоков снимается и проверится целостность предохранителей. Нужно осмотреть состояние центральной жилы. Если контакт оборван, значит, элемент перегорел и требует замены.
Распределительный блок
Он находится в салоне автомобиля Ford Transit. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).
За что отвечают дополнительные предохранители? Как мы уже сказали, их два. Это элемент под номером 83 и 84. Имеют силу тока в 10 и 7,5 Ампер соответственно. Первый предохранитель имеет красный цвет и располагается в нише для ног с левой стороны автомобиля. Отвечает за модуль управления электрического оборудования прицепа.
Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.
Предохранители Ford Transit
Предохранители используются в любом современном автомобиле. На Ford Transit они располагаются в отдельных блоков. Всего в машине их несколько.
Присутствует стандартный блок, распределительный и салонный. Разберем особенности каждого из них.
Находится он в левой части автомобиля, около моторной перегородки. На британских моделях с правым рулем он расположен в противоположной стороне. Включает в себя несколько плавких предохранителей и реле.
Ford Transit как снять штатную магнитолу установка Android. how to remove the head unit
Предохранители под номером 8, 9 и 10 имеют одинаковый цвет и силу тока. Это желтые элементы на 60 Ампер. Отвечают за пользовательский разъем.
Как снять щиток / панель приборов быстро. Ford Transit 2014 2015 2016 2017 2018 2019 2020
Также в блоке присутствует выключатель аккумуляторной батареи. Он имеет маркировку R1. Дополнительно имеется замыкающее реле.
Другие предохранители
В некоторых комплектациях устанавливается электрический привод стеклоподъемников. Какой предохранитель идет на стеклоподъемники? Это элемент светло-зеленого цвета, на 30 Ампер. Порядковый номер – 219.
За систему стеклоомывателей (в том числе за работу дворников) отвечает желтый предохранитель под номером 11. Максимальная нагрузка – 20 Ампер. Питание на топливный насос осуществляется через предохранитель номер 22. Он желтого цвета. Пиковая нагрузка – 20 Ампер. За фонарь заднего хода отвечает голубой предохранитель. Порядковый номер – 14.
Замена
Перед тем, как заменить старый предохранитель на Ford Transit, необходимо выключить зажигание и все электрическое оборудование. Вынуть старый элемент можно руками, либо специальным съемником предохранителей. Рекомендуется установить новый элемент с таким же цветом и характеристиками.
Вставить его нужно руками. Элемент должен плотно войти в разъем до упора. Далее следует закрыть крышку и проверить работоспособность электроприбора, за который отвечал данный предохранитель.
Элемент может быть неисправен из-за подгоревшей ножки. Такое случается при неплотной посадке предохранителя. В результате – разрыв токоведущей цепи. Поэтому при установке нужно полностью поместить ножки в разъем.
При появлении индикатора машина сигнализирует водителю, что электроника перешла во вспомогательный режим работы – анти пробуксовочная система включена.
Восклицательный знак на приборке Транзита
Указывает на необходимость проверки панели. Лампочка нередко загорается совместно с другими индикаторами, которые уже показывают непосредственно причину поломки.
Горит ключик на панели Транзита — как убрать
Иконка гаечного ключа появляется, когда требуется пройти плановое обслуживание. Чтобы сделать все правильно, следует заменить расходники и выполнить сброс интервала.
Приборная панель Ford Transit: описание значков
Приборка Ford Transit служит для оперативной передачи информации водителю о состоянии автомобиля в режиме реального времени. В зависимости от модификации, индикаторы могут отличаться визуально, но их назначение и принцип действия неизменен.
Далее имеется детальная расшифровка элементов, встречающихся на щитке.
Ford Transit: загорелся гаечный ключ на щитке приборов
Часто водители не понимают, что это такое и нередко паникуют, начинают искать поломки.
Данный индикатор указывает водителю на то, что автомобиль требует пройти плановое обслуживание – замену масел, расходников.
Ошибки Transit на панели
Полный список неисправностей при выполнении компьютерной диагностики насчитывает более тысячи позиций. Здесь представлен краткий перечень кодов самодиагностики приборки, которые можно получить без дополнительного оборудования.
Как снять щиток приборов на форд транзит 2012 года
Добрый вечер!
На выходных планирую снимать торпеду, хочу проклеить антискрипом да и шумку к моторному отсеку положить, магнитолу воткнуть.
1.Сложно ли ее снимать?
2.Проблемы со разборкой/сборкой патрубков печки
3.Проводкой?
4. Есть ли какие-нибудь подводные камни?
Заранее благодарю за советы!
Санкт-Петербург, FT 1998г. Lucas EPIC 86л.с коротыш, 8 мест, 14″ (ПРОДАЛ)
да, делать шумку надо капитально и правильными материалами, иначе очень не просто решиться снять панель второй раз и переделывать шумку
Transit 2,5TDI Lucas EPIC АКПП samopal 1990г.в. низкий, коротыш, ходовая R17.
да, делать шумку надо капитально и правильными материалами, иначе очень не просто решиться снять панель второй раз и переделывать шумку
Это я понимаю, а конкретно сложности в чем заключаются?
Санкт-Петербург, FT 1998г. Lucas EPIC 86л.с коротыш, 8 мест, 14″ (ПРОДАЛ)
Снимал всю торпеду три раза, самый сложный — первый раз. Дальше проще. Есть два подлых болта в раене рулевой рейки, идут сквозь трубу которая под обшивкой и вкручены в пластину приваренную к рулевой калонке. Остальное вроде без проблем. Ставить наза одному неудобно но возможно.
Transit г/п,6мест. 2000г. 2.5TD 4GE. Lucas EPIC. короткий,срeдний. 195х80R14С. Skype-vladimirkherson
Всем привет сложного там ничего нет если конечно нет подушек безопасности у меня их нету
1.снять 2 накладки передних стоек
2, снять руль и переключатели света и дворников
3, снять щиток приборов и отсоединить колодки спроводами
4 ,открутить 7 болтов по периметру торпеды и 2 по средине где управление печкой и еще посмотри в бардачке или под ним там тоже есть крепление
5 отсоединить патрубки подачи воздуха у печки 4 шт вот вродебы и все но если есть подушки безопасности тогда незнаю но думаю что они тоже отключаются надо смотреть схему электропроводки
себе на ф/т 1989 года рождения устанавливал торпеду с 1996 г все стало как там и было только с печкой повозится немного пришлось
желаю успеха
FT 1989 года выпуска
Дизель, двигатель 4CA
ТНВД — БОШ
Стартер — БОШ
Генератор — Mitsubishi — 95А
Электрооборудование заменено на 1998 года выпуска
Perchic_r
А тут люди говорили что надо крепление переделывать под торпеду более поздней модели, а как же управление печкой?
xmaxzzz
действительно ничего сложного, я снимал, когда печку менял, только я рулевую трубу откручивал и оттягивал руль вниз.
фольц каравелла, 2.4D, 1992 г.в.
Помогите пожалуйста! Перестала раьотать панель приборов, ни одна стрелка не показывает, (тахометр, спидометр, топливо, температура, дневной пробег, часы), все остальные контрольные лампы исправны. Может какойто предохранитель? И где его поисткать? Если у кого есть схема, сбросьте пожалуйста! Заранеее спасибо!
Кто подскажет что мне делать Когда стрелки то падают то работают нормально иногда ключь горит то тухнет и при ето всем ище и замисть пробега чьорточки
У меня было такое -причина была в обрыве провода идущего от генератора на лампочку подзаряда — в моей схеме она запитывает и остальные приборы
транзит 96 бош атмосф
[quote=shamilageev]У меня было такое -причина была в обрыве провода идущего от генератора на лампочку подзаряда — в моей схеме она запитывает и остальные приборы[/quote]
Что за лампочка.
Ford Transit 2004г. 2,0 TDI
— на панели, красная, с зображенням аккумулятора . Timanik, у вас где-то контакт пропадает, раз приборка, то работает, то глючит. может тупо колодка соединительная, в щитке, на «соплях» держится. или проводок какой перебит, скорей всего массовый, если б плюсовой то чёрточек вообще не было б.
Timanik, На моём точно так же. Помогает прижать панель с задней стенки или потянуть за жгут проводов к приборке. Рука пролазиет спокойно. Сам снимал несколько раз, подкладывал паралон между корпусом и крышкой панели- хватало на пару дней. Причина- плохая пропайка. Звонил к ОД, говорят везти на диагностику. Цена вопроса 2- 5 тыс. рублей в зависимости от сервиса. Новая панель в районе 25-30 тыс. Б У- 3-5 тыс. Если есть навык рсботы с микросхемами, то можно и самому, но там надо разбирать и выпаивать приборы, потом устанавливать стрелки на место.
Форд транзит 2003 г. дизель
Вот и у меня такая беда случилась! Едещь — все стрелки попадали, вместо пробега «- — — — -«, только уровень топлива показывает! Тряхнёт на кочке, или ёб..шь по торпеде — возвращается всё, но не на долго, или за жгут проводов сзади приборки тронешь — заработает. Проблема появилась после продолжительной стоянки на солнце — торпеда очень нагрелась. С проводкой вроде все нормально, разъёмы не окислились. Снятие и визуальный осмотр ничего не дал.
Подозреваю, что причина в распайке гнезда на панели, но снимать стрелки и полностью разобрать не рискнул!
Делали диагностику, показало 2 ошибки, одна про зажигание, вторая про приборку, только вот я их не записал. Стерли, а через пол-часа всё повторилось. Причём чем дальше, тем хуже и чаще!
спасибо за подсказку!
у меня была такая-же хрень. то работают приборы то нет. снял разобрал приборку. пропаял ножки гнезда. уже неделю все отлично!
походу это болячка у 2000-2006 ряда.
Добрый вечер!
На выходных планирую снимать торпеду, хочу проклеить антискрипом да и шумку к моторному отсеку положить, магнитолу воткнуть.
1.Сложно ли ее снимать?
2.Проблемы со разборкой/сборкой патрубков печки
3.Проводкой?
4. Есть ли какие-нибудь подводные камни?
Заранее благодарю за советы!
Санкт-Петербург, FT 1998г. Lucas EPIC 86л.с коротыш, 8 мест, 14″ (ПРОДАЛ)
да, делать шумку надо капитально и правильными материалами, иначе очень не просто решиться снять панель второй раз и переделывать шумку
Transit 2,5TDI Lucas EPIC АКПП samopal 1990г.в. низкий, коротыш, ходовая R17.
да, делать шумку надо капитально и правильными материалами, иначе очень не просто решиться снять панель второй раз и переделывать шумку
Это я понимаю, а конкретно сложности в чем заключаются?
Санкт-Петербург, FT 1998г. Lucas EPIC 86л.с коротыш, 8 мест, 14″ (ПРОДАЛ)
Снимал всю торпеду три раза, самый сложный — первый раз. Дальше проще. Есть два подлых болта в раене рулевой рейки, идут сквозь трубу которая под обшивкой и вкручены в пластину приваренную к рулевой калонке. Остальное вроде без проблем. Ставить наза одному неудобно но возможно.
Transit г/п,6мест. 2000г. 2.5TD 4GE. Lucas EPIC. короткий,срeдний. 195х80R14С. Skype-vladimirkherson
Всем привет сложного там ничего нет если конечно нет подушек безопасности у меня их нету
1.снять 2 накладки передних стоек
2, снять руль и переключатели света и дворников
3, снять щиток приборов и отсоединить колодки спроводами
4 ,открутить 7 болтов по периметру торпеды и 2 по средине где управление печкой и еще посмотри в бардачке или под ним там тоже есть крепление
5 отсоединить патрубки подачи воздуха у печки 4 шт вот вродебы и все но если есть подушки безопасности тогда незнаю но думаю что они тоже отключаются надо смотреть схему электропроводки
себе на ф/т 1989 года рождения устанавливал торпеду с 1996 г все стало как там и было только с печкой повозится немного пришлось
желаю успеха
FT 1989 года выпуска
Дизель, двигатель 4CA
ТНВД — БОШ
Стартер — БОШ
Генератор — Mitsubishi — 95А
Электрооборудование заменено на 1998 года выпуска
Perchic_r
А тут люди говорили что надо крепление переделывать под торпеду более поздней модели, а как же управление печкой?
xmaxzzz
действительно ничего сложного, я снимал, когда печку менял, только я рулевую трубу откручивал и оттягивал руль вниз.
фольц каравелла, 2.4D, 1992 г.в.
1. Можно в принципе начать с магнитолы. так как у всех это индивидуальная конструкция описание ее снятия я приводить не буду.
2. Крестовой отверткой откручиваем один саморез с верхнего кожуха подрулевых переключателей
3. И два самореза с нижнего кожуха рассоединяем и снимаем оба кожуха.
4. Сдергиваем с клипсы (или снимаем вместе с клипсой с рулевой колонки, как кому удобней) и отсоединяем разъем водительской подушки безопасности (для тех у кого ее нет данный шаг можно пропустить).
5. Для тех у кого есть подушка головкой на 5,5 откручиваем с обоих сторон руля болтики крепящие саму подушку, на фото видно что подрулевые все еще стоят, а это значит что данную опереацию можно проводить и без снятия подрулевых. не принципиально (болтики зафиксированы в руле, они не выпадут поэтому не пытаемся их достать, просто открутили и все).
6. Снимаем подушку отсоединив разъем.
В связи с ограничением на 5 фото продолжение в следующем посте.
8. Откручиваем левый и правый подрулевые (по два Т20 с каждой стороны) и отсоединяем разъемы.
9. Откручиваем четыре самореза и снимаем «обечайку» панели приборов.
10. Откручиваем четыре самореза (отмечены красным) и снимаем саму панель приборов, отсоединяем две фишки. затем откручиваем по два самореза с каждой стороны (отмечены зеленым), также можно открутить два винта (отмечены синим) но помоему они просто крепят торпеду к траверсе а так как мы снимаем торпеду вместе с ней смысла в этом не много.
11. Снимаем левый воздуховод и центральную часть с дефлекторами, от центральной части отсоединяем разъем часов. будьте осторожны, эти две части кроме саморезов по периметру сидят на защелках, не поломайте их.
Еще попутно я бы рекомендовал для облегчения дальнейшего снятия торпеды снять два (ближних к нам) соединительных воздуховода, я думаю по фото будет понятно о каких идет речь. не бойтесь их перепутать, все они подписаны (LHS — левая сторона, RHS — правая), на фото показан левый воздуховод, правый удобнее снимать через снятое корытце бардачка.
13. Снизу переключателей режимов печки открутите два самореза.
14. Пожалуй с мелочевкой все. перейдем к основным крепежным элементам торпеды. тонкой отверткой поддеваем три крышки (заглушки) расположенные по периметру лобового стекла.
15. Откручиваем звездочкой Т30 три болта крпящие торпеду по переднему краю.
17. Отверткой откручиваем винт под бардачком. к сожалению это фото где-то пропало, но как только Вы заглянете под бардачок Вы поймете о каком винте речь.
18. Теперь самый «заковыристый» болтик (кто-то писал в теме что таких два, но по-моему он один, так как сама конструкция панели не предполагает иного), на фото я попытаюсь указать на его местоположение, я думаю Вы его найдете, головкой на 10 (не длинной так как места там мало) откручиваем его и. пожалуй все. достаем торпеду из салона. лучше это делать вдвоем, так как она не сколько тяжелая сколь громоздкая.
Приблизительно следующий вид откроется нам после снятия торпеды.
Вот так выглядит обратная сторона, без двух соединительных воздуховодов (вдруг кому интересно)
Сразу хочу уточнить еще один момент. печку (сам корпус и т.д. без радиатора) можно снять не рассоединяя патрубки и не сливая тосол, дело в том что радиатор просто вставлен в корпус печки, поэтому ничто не мешает (например для целей шумоизоляции и т.д. просто открутив четыре винта, вынуть корпус печки оставив при этом только радиатор.
Помогите пожалуйста! Перестала раьотать панель приборов, ни одна стрелка не показывает, (тахометр, спидометр, топливо, температура, дневной пробег, часы), все остальные контрольные лампы исправны. Может какойто предохранитель? И где его поисткать? Если у кого есть схема, сбросьте пожалуйста! Заранеее спасибо!
Кто подскажет что мне делать Когда стрелки то падают то работают нормально иногда ключь горит то тухнет и при ето всем ище и замисть пробега чьорточки
У меня было такое -причина была в обрыве провода идущего от генератора на лампочку подзаряда — в моей схеме она запитывает и остальные приборы
транзит 96 бош атмосф
[quote=shamilageev]У меня было такое -причина была в обрыве провода идущего от генератора на лампочку подзаряда — в моей схеме она запитывает и остальные приборы[/quote]
Что за лампочка.
Ford Transit 2004г. 2,0 TDI
— на панели, красная, с зображенням аккумулятора . Timanik, у вас где-то контакт пропадает, раз приборка, то работает, то глючит. может тупо колодка соединительная, в щитке, на «соплях» держится. или проводок какой перебит, скорей всего массовый, если б плюсовой то чёрточек вообще не было б.
Timanik, На моём точно так же. Помогает прижать панель с задней стенки или потянуть за жгут проводов к приборке. Рука пролазиет спокойно. Сам снимал несколько раз, подкладывал паралон между корпусом и крышкой панели- хватало на пару дней. Причина- плохая пропайка. Звонил к ОД, говорят везти на диагностику. Цена вопроса 2- 5 тыс. рублей в зависимости от сервиса. Новая панель в районе 25-30 тыс. Б У- 3-5 тыс. Если есть навык рсботы с микросхемами, то можно и самому, но там надо разбирать и выпаивать приборы, потом устанавливать стрелки на место.
Форд транзит 2003 г. дизель
Вот и у меня такая беда случилась! Едещь — все стрелки попадали, вместо пробега «- — — — -«, только уровень топлива показывает! Тряхнёт на кочке, или ёб..шь по торпеде — возвращается всё, но не на долго, или за жгут проводов сзади приборки тронешь — заработает. Проблема появилась после продолжительной стоянки на солнце — торпеда очень нагрелась. С проводкой вроде все нормально, разъёмы не окислились. Снятие и визуальный осмотр ничего не дал.
Подозреваю, что причина в распайке гнезда на панели, но снимать стрелки и полностью разобрать не рискнул!
Делали диагностику, показало 2 ошибки, одна про зажигание, вторая про приборку, только вот я их не записал. Стерли, а через пол-часа всё повторилось. Причём чем дальше, тем хуже и чаще!
спасибо за подсказку!
у меня была такая-же хрень. то работают приборы то нет. снял разобрал приборку. пропаял ножки гнезда. уже неделю все отлично!
походу это болячка у 2000-2006 ряда.
Панель Приборов — устранение проблемы прочерков
Всем Привет!
Все слышали о глюке приборки. Это когда при движении падают стрелки и на дисплее прочерки.
Видео как это выглядит:
Как бы тема не новая, но для тех кто может не сталкивался или не знает что делать, напишу.
Просто на своём опыте знаю что начинаются такие глюки редко, то раз в месяц то не сколько раз, заглючит на пару сек и всё. Но, чтобы все знали что это уже верные предпосылки к обрыву пайки на плате.
Я раньше думал что фишка сзади отходит, так как глюки были достаточно редко, но со временем дошло до того что, стрелки падали на час и более, при этом одометр тоже не ведет километраж. Здесь на драйве парни уже писали, что нужно просто перепаять и ничего сложного там нет. Всё так и есть.
Теперь в маленьких подробностях постараюсь описать процесс:
снимаем приборную панель, я думаю все знают как и что…
всю вытер от пыли…
разбираем её, здесь всё просто, всё на защёлках, только нужно аккуратно, чтоб не по обламывать защёлки.
аккуратно вытягиваем стрелки, что то подкладываем чтоб не повредить панельку…
процесс разборки вообще простой, всё на защёлках…
вот мы и добрались к самой плате…
берем лупу и рассматриваем обрывы пайки…
находим обрывы, камера к сожалению не может так близко уловить и показать, но я думаю приблизительно понятно…
максимально что можно приблизить чтоб видно было…
в итоге всё хорошенько пропаиваем…
места в которых я пропаивал, но думаю у каждого они могут разные…
не знаю за что эти контакты отвечают, но на некоторых была оборвана пайка…
Ну всё пропаял, обезжирил, вытер, собрал. Всё работает…
Кстати, забыл написать, перед тем как снимать стрелки, нужно либо пометить как они стоят, либо сфоткать. Чтоб потом показания совпадали…
Кстати, увидел вот такой светоиндикатор.
это я так понимаю для бензиновых двигателей, типа Чек…
светодиода там нет
и дорожки вроде не к чему не подведены
И так вопрос, можно ли туда припаять светодиод, от него два проводка и к свечам накала.
Почему к свечам накала, потому что спираль которая у нас загорается при включении зажигания на свечи накала вроде как не влияет. Ты ключ повернул, спиралька погасла, а свечи продолжают работать ещё 30 сек. При этом если залипло реле свечей мы этого даже не узнаем, пока не увидим перегоревший провод (предохранитель). А так можно было видеть идёт ток на свечи или нет…
Но это просто так, размышления, сильно не пинайте…))))
Снять приборную панель форд транзит 2018
Разбираем панель приборов Ford Transit. Снимаем элементами для наглядности указываем стрелочками, что тянуть а что .
Показан процесс снятия козырька панели приборов, без снятия руля на автомобиле Ford Transit 5-го поколения .
Всем привет снова ford transit у нас задают такие вопросы как потащит туда потушить вот ключик у нас горит все меня на .
В данном ролике кратко описаны основные различия панелей приборов с и без бортового компьютера, как рашоьрать .
Ford Transit 2021 установка магнитолы, дел на пару минут, реально если использовать переходники, правда в одном нужно .
Панель приборов 04- электр 2.0TDCI fo Ford Transit 2000-2006. Не заводится машина, выключается,Глохнет ,падает .
Ремонт, обслуживание, доработки, тюнинг Форд Транзит от 2006 года выпуска. Замена лампочек отопителя не разбирая .
Ford Transit how to remove the head unit Android installation Подписывайтесь на меня в других соцсетях: .
. они работают их нужно промывать конкретно вот это вот это ford transit ford transit вот в такими фарами года где-то 2005.
Всем привет сегодня вам покажу как скинуть сервисный интервал на автомобиле ford transit 2013 года. Делается это очень .
Коротенький ролик о том, как устроена фиксация трос спидометра европейских фордов 70-х — 90-х годов, на что и как .
Трудности с приборной панелью уже задолбали >) Спасибо добрый человек. я не знал как убрать смс о сервисе.
В 601-й магнитоле есть еще ‘fix all 3 settings’ (включать с удержанием) и системное меню (включать с удержанием ()
Установили на S80 2013 года, все работает. Выводится больше информации, появился указатель температуры, красивее интерьер. Очень рекомендую, этого ранее нигде не делали, нашёл только у Vespervolvo, спасибо огромное Сергею, молодцы!
Подскажите пожалуйста,стрелка температуры двигателя стоит в одном положении как с вкл зажиганием,так и с выкл. Какая может быть причина и можно ли её устранить? Спасибо
После замены не работает спидометр, пробовал ставить рабочий, тоже не работает, что может быть? Мне приятель сказал на форде и без приборной панели много чем заняться можно…
Сделай обзор, плюсы и минусы, стоит ли брать BMW 1 серии новую с трёх цилиндровым двигателем! Рассматриваю ее потому-что один и больше не нужно!
Я на вольво отсоединял боковую вставку пластиковую с переключателем подушки, отсоединял коннектор чтобы отложить ее, вернул на место-горит этот значек и не гаснет.. По приборной панели много информации в интернете 😉
Здравствуйте. Есть ли возможность установить графическую приборную панель на Volvo V50 2009 2.0D? Или же по размеру не получится? Спасибо!
подскажите а сколько будет стоить блог на фольксваген тигуан 2017 г. Не частые трудности с приборной панелью не так и страшны ))
А как переключать между белым и желтым светом? У коллеги с работы и без приборной панели на форде много чего навернулось!
У меня Ланос поляк, стояла панель без тахометра. Спокойно поменял на панель с тахометром. Ничего не паял, ничего не мудрил.
Проблемы с приборной панелью не так и страшны, Ббб искал как проверить на опель зафира а наткнулся на это,гадай что за марка
мультитач на родном экране работает, можете проверить на гуглкартах при подключении App. так что если у вас не работает, то есть над чем поработать
Все права защищены. При перепечатке материала, активная ссылка обязательна.
© Чем официалы, лучше сам! Обратная связь
Разбираем панель приборов Ford Transit. Снимаем элементами для наглядности указываем стрелочками, что тянуть а что .
Показан процесс снятия козырька панели приборов, без снятия руля на автомобиле Ford Transit 5-го поколения .
Ford Transit 2021 установка магнитолы, дел на пару минут, реально если использовать переходники, правда в одном нужно .
В данном ролике кратко описаны основные различия панелей приборов с и без бортового компьютера, как рашоьрать .
Всем привет снова ford transit у нас задают такие вопросы как потащит туда потушить вот ключик у нас горит все меня на .
Панель приборов 04- электр 2.0TDCI fo Ford Transit 2000-2006. Не заводится машина, выключается,Глохнет ,падает .
Ремонт, обслуживание, доработки, тюнинг Форд Транзит от 2006 года выпуска. Замена лампочек отопителя не разбирая .
Ford Transit how to remove the head unit Android installation Подписывайтесь на меня в других соцсетях: .
. они работают их нужно промывать конкретно вот это вот это ford transit ford transit вот в такими фарами года где-то 2005.
Коротенький ролик о том, как устроена фиксация трос спидометра европейских фордов 70-х — 90-х годов, на что и как .
Делается это очень просто сначала я вам покажу как это все выглядит на панели приборов. Вот здесь вот я стрелочкой как .
Всем Привет!
Все слышали о глюке приборки. Это когда при движении падают стрелки и на дисплее прочерки.
Видео как это выглядит:
Как бы тема не новая, но для тех кто может не сталкивался или не знает что делать, напишу.
Просто на своём опыте знаю что начинаются такие глюки редко, то раз в месяц то не сколько раз, заглючит на пару сек и всё. Но, чтобы все знали что это уже верные предпосылки к обрыву пайки на плате.
Я раньше думал что фишка сзади отходит, так как глюки были достаточно редко, но со временем дошло до того что, стрелки падали на час и более, при этом одометр тоже не ведет километраж. Здесь на драйве парни уже писали, что нужно просто перепаять и ничего сложного там нет. Всё так и есть.
Теперь в маленьких подробностях постараюсь описать процесс:
снимаем приборную панель, я думаю все знают как и что…
Доброго дня, коллеги Транзитоводы!
Может кто сталкивался и знает где кроется проблема. Суть ее такова — просто загорелась пиктограмма красного сервисного ключика, а все стрелки (спидометр, тахометр и температура ОЖ) падали вниз. Так же переставал работать цифровой одометр — счетчик пройденных километров.
Панель приборов глючить начала еще в прошлом году при пездке в отпуск в Крым.
Что самое интересное, так это то, что на обратном пути из отпуска все заработало и в течении года не беспокоило. Я и забыл успешно об этой проблеме.
В этом же году, аккурат во время поездки в отпуск на Балтику все повторилось в точности. Прямо злой рок какой-то. Неисправность периодически то появлялась, то внезапно пропадала. Ну а потом стрелки и вовсе окончательно «легли» и больше не подают признаков жизни.
Кто знает, это проблема в самой панели или в «мозгах» БК? Смущает то, что горит «ключик» и работает уровень топлива. В моменты, когда стрелки вдруг оживали, то «ключик» сразу гас…
Рассмотрены автомобили Ford Transit 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
блок предохранителей в моторном отсеке.
схема расположения предохранителей и реле в блоке.
Система снижения токсичности выхлопа.
Система снижения токсичности выхлопа.
Система снижения токсичности выхлопа.
Система снижения токсичности выхлопа.
Испаритель фильтра продуктов сгорания дизельного топлива
Система управления свечей предпускового подогрева.
Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание.
Модуль управления силовым агрегатом.
Левый стеклоочиститель ветрового стекла
Правый стеклоочиститель ветрового стекла
Муфта компрессора системы кондиционирования.
Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива.
Система снижения токсичности выхлопа — зажигание
Антиблокировочная система тормозов. Насос системы поддержания устойчивости.
Федор Тарковский запись закреплена
Всем добра! Как открывается бардачок над рулем? В сети не нашел, в мануале тоже (
Если вопрос о транзите 2014+, то над приборной панелью есть кнопка
Где эта чертова кнопка? в мануале ни слова про этот бардачок..
Спасибо, не заметил) пересел только со Спринтера мерса — машинка огонь, просто Феррари после спринтера))
Один минус — сиденья в салоне, в мерсе все сидят такие вальяжные, радостные такие! а вот в форде для пассажиров тесновато, это да)
