Снимаем заводскую переходную рамку с магнитолой
Ура… 🙂 я наконец то купила все аксессуары необходимые для замены стандартной заводской магнитолы с рамкой, на USB магнитолу с переходной рамкой, расположившись в теплом боксе, нашла время и силы в себе и приступила к разборке и снятию стандартной переходной рамки с магнитолой. Вот так выглядела панель, до замены:
Пыталась найти в интернете, как она разбирается, но то ли я не умею искать во всемирной паутине интернета, то ли подробных инструкций нету… ) Фиг с ним, сама справилась! ) Для начала, нужно снять снизу карман, который закрывает внутренности панель трех регуляторов печки. Он прикручен всего одним болтом (на фото указано белым кругом):
После того как болт откручен, тянем за бока кармана вниз и затем на себя и аккуратно его снять. Далее снимаем три ручки, которые регулируют положение печки, скорость вентилятора и выбор температуры воздуха:
Беремся за ручку, минусовой отверткой (край которой лучше обвернуть в ткань, чтобы не повредить ручку) подсовываем под край ручки и тянем ее на себя, помогая аккуратно отверткой. Первая ручка снялась без проблем, остальные две сперва парили мне мозги долго, но затем все же поддались, но с большим трудом. )) Вот так выглядит оборотная сторона ручки:
Ну вот, после того, как все три ручки были сняты
можно снимать рамку с магнитолой. Рамка держится на 7 клипсах (3 клипсы сверху, и по 2 клипсы с боков)
Белыми кругами обведены клипсы (сверху)

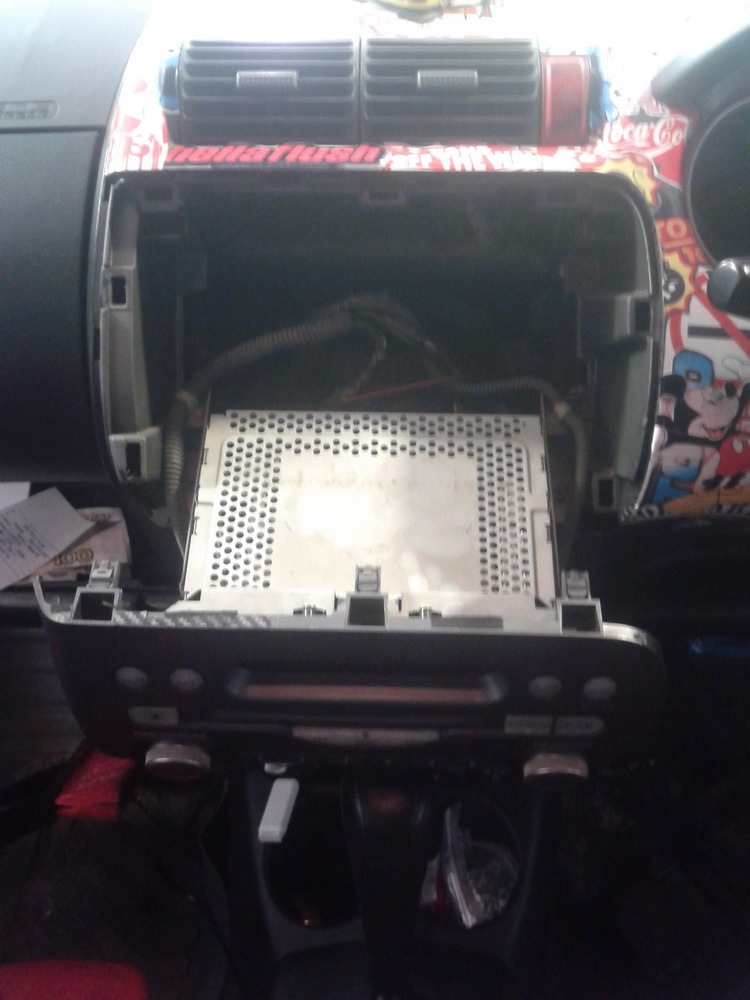

для того, чтобы ее снять, нужно взяться за низ рамки, где регуляторы печки и аккуратно потянуть на себя. Постепенно рамка начнет отходить по краям снизу. Затем когда рамка отойдет по бокам, беремся за левый бок рамки и продолжаем тянуть на себя, пока верхние три клипсы не отсоединятся. Вот и все, переходная рамка со стандартной магнитолой снята:
Но это только начало, так как снята она только с приборной панели. Еще рамку держат провода питающие магнитолу, печку, подсветку. Сама панель регуляторов печки, тоже прикручена к рамке, ее необходимо отсоединить и оставить на приборной панели (или выкинуть ее если печка вам не нужна )))).
Для начала, отсоедините всю проводку (перед этим не забудьте снять клеммы с аккумулятора, чтобы током не шарахнуло :)).
Сначала я отсоединила три провода сверху (два питающие магнитолу, один — антенна — отмечены белыми кругами):
Затем 1 провод слева:
Этот провод прикреплен клипсой к креплению переходной рамки чтобы не болтался, клипсу необходимо так же аккуратно отцепить:
Далее 1 провод справа:
Как и слева, данный провод крепится к рамке клипсой, отсоединяем его (блин, сломала об него ноготь((():
И два провода снизу:

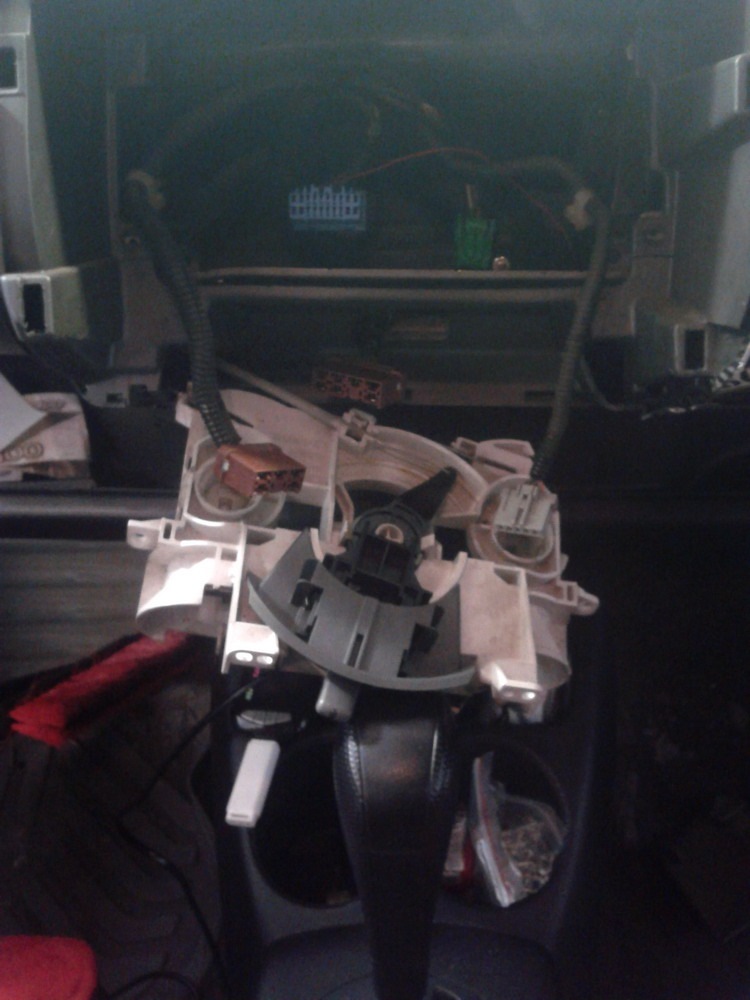

Все, проводка вся отсоединена, теперь осталось только снять панель регулировок подачи и управление воздухом печки. Крепится она на 4 болтах, по 2 с каждой стороны (на фото снизу отмечены белыми кругами). Верхние откручиваются без проблем, а вот над нижними, которые развернуты к панели — пришлось помучится (понадобится небольшая отвертка, большая сила воли и огромное терпение ))) так как расстояние между ним и панелью маленькое)
После того, как болты откручены, панель регулировок снимется легко. Все, наконец то рамка со штатной магнитолой снята.
Можно приступать к дальнейшей установке, но об этом в следующих бортжурналах 🙂
Как снять магнитолу Хонда Фит: Подробное руководство
Замена магнитолы в автомобиле может показаться сложной задачей, однако, с правильными инструкциями и некоторым навыком, это можно сделать самому. В этой статье я расскажу вам, как снять магнитолу в Хонда Фит.
Необходимые инструменты
Перед тем, как начать процесс, убедитесь, что у вас есть правильные инструменты:
- Отвертка с плоским лезвием или пластиковый ломик
- Набор пластиковых рычагов для снятия облицовок и панелей
- Ключ для установки и снятия рамки магнитолы (если требуется)
Шаги по снятию магнитолы
Следуйте этим шагам, чтобы снять магнитолу Хонда Фит:
- Отсоедините отрицательный (-) провод от аккумулятора, чтобы избежать короткого замыкания.
- С помощью отвертки или пластикового ломика аккуратно отделите панель магнитолы от приборной панели. Будьте осторожны и не повреждайте пластиковые детали.
- Освободите замки соединительных проводов на разъеме магнитолы и отсоедините провода.
- Если магнитола установлена в рамке, используйте ключ для установки и снятия рамки, чтобы ее удалить.
- Теперь, когда магнитола и рамка (если есть) сняты, остается только удалить магнитолу из рамки. Обычно она фиксируется на болтах или зажимах. Отщелкните магнитолу с их помощью и аккуратно вытяните ее из места установки.
Поздравляю! Вы успешно сняли магнитолу Хонда Фит. Теперь вы можете продолжить с заменой магнитолы или выполнить другие необходимые действия.
Рекомендации
Несколько рекомендаций, которые могут быть полезными в процессе снятия магнитолы:
- Всегда отсоединяйте отрицательный провод от аккумулятора, прежде чем приступать к работе с электрическими компонентами автомобиля, чтобы избежать возможных коротких замыканий или повреждений.
- Используйте пластиковые инструменты и рычаги, чтобы избежать повреждения пластиковых панелей или облицовок.
- Не прилагайте излишнего усилия при отсоединении разъемов магнитолы, чтобы избежать повреждений проводов или самих разъемов.
- В случае затруднений, не стесняйтесь обратиться к профессионалам или справочному руководству вашего автомобиля.
Теперь, когда вы знаете основные шаги по снятию магнитолы Хонда Фит, вы можете без проблем справиться с этой задачей самостоятельно. Удачи вам!
Хонда фит как снять магнитолу
Группа: Пользователи
Сообщений: 41
Регистрация: 19.12.2008
Город: Сочи
Авто: другое
Пол: Мужской
Поблагодарили: 0 раз(а)
Andrey 93
Просмотр профиля
Старожил
Группа: Пользователи
Сообщений: 3052
Регистрация: 31.1.2007
Город: Краснодар Ст. Елизаветинская
Авто: Honda Jazz (1 поколения)
Пол: Мужской
Поблагодарили: 4 раз(а)
Алексейnew
Просмотр профиля
Новороссийский хомяк
Группа: Пользователи
Сообщений: 2347
Регистрация: 1.11.2007
Город: Новороссийск
Авто: Honda Fit
Пол: Мужской
Помощь форуму: 200 руб.
Поблагодарили: 19 раз(а)
Andrey 93
Просмотр профиля
Старожил
Группа: Пользователи
Сообщений: 3052
Регистрация: 31.1.2007
Город: Краснодар Ст. Елизаветинская
Авто: Honda Jazz (1 поколения)
Пол: Мужской
Поблагодарили: 4 раз(а)
| Цитата (Алексейnew @ 19.12.2008 — 23:10) |
| так же как у фита |
Реклама партнёров
Фитос
Просмотр профиля
Старик
Группа: Пользователи
Сообщений: 128
Регистрация: 1.9.2008
Город: Тюмень
Авто: Honda Fit
Пол: Мужской
Поблагодарили: 1 раз(а)
Магнитола штатная. Как она снимается.
Троffим, ой спасибо огромное. :Yahoo!: Поехал сам заниматься этим. Первый раз неудачно, открутил только первый саморез. просто показалось, что внутрении болты не относятся к креплению магнитолы к торпеде!
Добавлено спустя 5 минут 7 секунд:
И еще с левой стороны, как магнитола отходит? Просто справа хоть поддеть можно!
suglosta
Интересующийся
- 23 Ноя 2008
- #5
Простите за глупый вопрос — а почему вы mp3-читалку не спрятали в дебрях торпеды?
Вывели бы провод USB и все. Вряд ли вы будете пользоваться кард-ридером.
Вопрос по самому устройству: где брали? сколько стоит? сколько файлов на одном CD видит?
Троffим
Старейшина
- 23 Ноя 2008
- #6
Троffим, ой спасибо огромное. :Yahoo!: Поехал сам заниматься этим. Первый раз неудачно, открутил только первый саморез. просто показалось, что внутрении болты не относятся к креплению магнитолы к торпеде!
Добавлено спустя 5 минут 7 секунд:
И еще с левой стороны, как магнитола отходит? Просто справа хоть поддеть можно!
Снизу защёлки отошли достаточно легко. Потом отвели панель снизу, и стали понемногу тянуть рамку слева. Чуть щель увеличилась, перехватывались повыше и т.д. И оновременно шевелили за низ — вперед-назад и из стороны в сторону. Без фанатизма, конечно.
Добавлено спустя 6 минут 2 секунды:
Простите за глупый вопрос — а почему вы mp3-читалку не спрятали в дебрях торпеды?
Вывели бы провод USB и все. Вряд ли вы будете пользоваться кард-ридером.
Вопрос по самому устройству: где брали? сколько стоит? сколько файлов на одном CD видит?
