Как подтянуть цепь на ваз 2103

натяжение цепи ВАЗ 2103

месяца 4 назад натягивал цепь с помощью натяжителя, но он долго не держит натяжение, по итогу цепь снова не очень натянута… и вот интересный момент заметил — кручу коленвал и в какой то момент цепь становится более натянута, кручу дальше и цепь ослабевает, кручу еще — снова более натянута и т.д… так должно быть или у меня что-то не так?

Комментарии 22

Просто какая то из звёзд эксцентриком, а может обе.

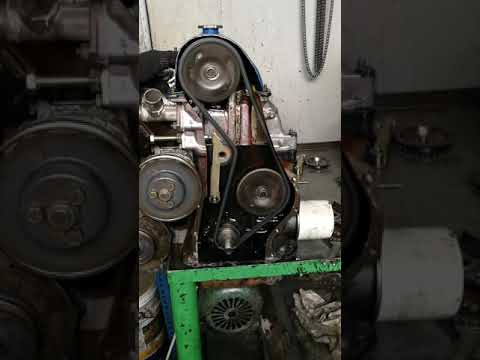

Вот как должен работать ГРМ, цепь всегда натянута одинакова.

почему скачет роликовый "башмак"?

Он компенсирует все зазоры в самом ГРМ. чем новее двигатель тем меньше демпфирует натяжитель.

я написал в лс нсли так можно, тут не получается прикрепить фото

Так не должно быть. Натяжка цепи не должна меняться при вращении коленвала.

Или звёздочки неравномерно изношены, или промежуточный вал привода маслонасоса, или распредвал. Вероятнее всего, звёздочки. Нужно их менять.

Ни в коем случае не поджимай цепь монтажкой, как некоторые советуют. Ослабил натяжитель — повернул коленвал (достаточно градусов на 10 повернуть), и затянул натяжитель. Всё.

Коленвал, распредвал и валик привода маслонасоса вращаются на гидродинамических подшипниках, в которых нет трения металл об металл. При вращении создаётся масляный клин, на котором висят валы. Натягивая цепь монтажкой, ты притягиваешь валы к вкладышам слишком сильно, и не даёшь создаться масляному клину. больше всего от этого страдает валик привода маслонасоса, потому что у него всего две опоры. Вкладыши у него очень быстро стираются, в итоге падает давление масла и он начинает стучать.

звезды, цепь, башмак и успокоитель менял примерно 10 тысяч км назад… и соазу после замены заметил такую штуку…

Возможно, звёздочки попались бракованные. Их сейчас делают все кому не лень, да и оригинальные детали качеством не отличаются.

Так не должно быть. Натяжка цепи не должна меняться при вращении коленвала.

Или звёздочки неравномерно изношены, или промежуточный вал привода маслонасоса, или распредвал. Вероятнее всего, звёздочки. Нужно их менять.

Ни в коем случае не поджимай цепь монтажкой, как некоторые советуют. Ослабил натяжитель — повернул коленвал (достаточно градусов на 10 повернуть), и затянул натяжитель. Всё.

Коленвал, распредвал и валик привода маслонасоса вращаются на гидродинамических подшипниках, в которых нет трения металл об металл. При вращении создаётся масляный клин, на котором висят валы. Натягивая цепь монтажкой, ты притягиваешь валы к вкладышам слишком сильно, и не даёшь создаться масляному клину. больше всего от этого страдает валик привода маслонасоса, потому что у него всего две опоры. Вкладыши у него очень быстро стираются, в итоге падает давление масла и он начинает стучать.

Как натянуть цепь на двигателе ваз 2103

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

• если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
• если цепь была снята, или двигатель ремонтировался.
• перед тем, как должна быть произведена регулировка клапанных зазоров;
• после того, как поменяли успокоитель или натяжитель.
• подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

• простой рожковый ключ на 13;
• рожковый ключ для проворачивания коленвала на 38;
• трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.

В классических автомобилях ВАЗ цепной привод является достаточно надежным узлом, не требующим постоянной регулировки. Тем не менее, иногда такая необходимость возникает и владельцы ВАЗ 2106 сталкиваются с новыми вопросами. О том, как натянуть цепь ГРМ ВАЗ 2106, как правильно ее установить и выставить по меткам, вы узнаете с видео из этой статьи.

Когда необходима натяжка?

Со временем эксплуатации транспортного средства ролики и оси цепи привода распределительного шкива изнашиваются, в результате чего элемент растягивается. Помимо этого свой ресурс службы отрабатывают и зубцы распределительного шкива, звездочки валика привода вспомогательных компонентов, а также зубья на элементах коленчатого шкива. В общем износ данных элементах способствует ухудшению показателя натяжения цепочки, а это, в свою очередь, становится причиной изначального углового положения шкивов.

Следует также отметить, что из-за неправильного положения шкивов изменяются и фазы начального момента установки зажигания. Естественно, зажигание можно будет отрегулировать, но в целом на ВАЗ 2106 будет наблюдаться плохая работа двигателя.

Первым признаком того, что цепочка нуждается в натяжке, является звонкий стук под капотом, который проявляется в случае резкого нажатия на газ и последующем резком отпускании педали.

Пошаговая инструкция

Если это произошло, то вам необходимо осуществить натяжку цепи и установить ее по меткам. Возможно, потребуется поменять и успокоитель цепи. Инструкция по этому процессу представлена ниже.

Инструменты

• ключ-трещотку;
• ключ на 13;
• пассатижи.

Этапы

1. Откройте капот и при помощи гаечных ключей открутите все гайки, которые крепят воздушный фильтр. Демонтируйте этот элемент.
2. После того вам потребуется снять ГБЦ. Для этого воспользуйтесь мануалом по эксплуатации вашего транспортного средства.
3. Используя отвертку, нажимайте с небольшим усилием на ведущую и ведомую части цепочки, так вы сможете определить, каким образом она перемещается. Собственно, таким образом вы можете и определить натяжение данного компонента ГРМ.
4. Открутите гайку, которая крепит натяжитель, примерно на половину оборота. Когда вы будете это делать, вы сможете понаблюдать, как перемещается и башмак натяжителя. Если есть возможность, то лучше заменить натяжитель и установить вместо него автоматический. Он стоит немного дороже, но качество будет в несколько раз лучше. Обратите внимание — башмак повредить ни в коем случае нельзя. Если башмак будет поврежден, то его необходимо заменить. В случае повреждения башмака цепь может и вовсе слететь.
   В том случае, если этого не произошло, вам необходимо будет несколько раз без особых усилий ударить молоточком по этой самой гайке, чтобы таким образом можно было высвободить плунжер натяжителя. Обратите внимание: если даже таким способом не получается высвободить плунжер, то вам необходимо полностью выкрутить гайку. Таким образом у вас появится отверстие, через которое вы сможете демонтировать данный плунжер.
5. Теперь что касается успокоителя. Если успокоитель находится в печальном состоянии, то успокоитель лучше заменить. Ведь если успокоитель выйдет из строя во время движения, то это даже может стать причиной не только громкого стука, но и обрыва цепи. Чтобы снять успокоитель, открутите два винта сбоку, которые крепят его. После чего демонтируйте компонент и замените его на новый.
6. Теперь самый ответственный момент. Вам необходимо плавно провернуть коленчатый шкив на полтора-два оборота. В тот момент, когда вы почувствуете наибольшее сопротивление к вращению, его необходимо будет остановить. Положение цепи должно соответствовать меткам. Если она будет выставлена не по меткам, в будущем могут возникнуть проблемы с эксплуатацией транспортного средства.
7. После этого колпачковую гаечку натяжителя цепи можно установить на место и затянуть. Собственно, на этом процедура натяжки цепи ГРМ на автомобиле ВАЗ 2106 завершена. Остается только установить на место все демонтированные компоненты двигателя транспортного средства, завести мотор и проверить, как натянута цепь. Это будет понятно по шуму под капотом.

Ролики и оси роликов цепи 2 привода распредвала со временем изнашиваются, вследствие чего цепь удлиняется («вытягивается»). Кроме того, изнашиваются зубья звездочки 1 распредвала, звездочки 4 валика привода вспомогательных агрегатов и звездочки 5 коленчатого вала. Суммарный износ всех перечисленных деталей приводит к уменьшению натяжения цепи и к изменению первоначального взаимного углового расположения валов и, как следствие, к изменению фаз газораспределения и начального момента установки зажигания. При этом работа двигателя на автомобиле ваз 2106 ухудшается.

Привод распредвала и вспомогательных агрегатов ВАЗ 2106:

1 — звездочка распредвала; 2 — цепь; 3 — успокоитель цепи; 4 — звездочка валика привода вспомогательных агрегатов; 5 — звездочка коленчатого вала; 6 — ограничительный палец; 7 — башмак натяжителя; 8 — натяжитель цепи

Основным внешним признаком ослабления натяжения цепи является характерный звонкий дребезжащий звук, появляющийся при резком увеличении оборотов коленчатого вала и последующем резком уменьшении.
Для восстановления натяжения цепи в механизме привода распредвала и вспомогательных агрегатов установлен полуавтоматический плунжерный натяжитель 8, усилие от которого передается цепи через башмак 7, снабженный накладкой из специальной износостойкой резины. Для гашения резонансных колебаний цепи служит успокоитель 3 с накладкой из такой же резины.
Вам потребуются: отвертка с плоским лезвием, ключи (желательно торцовые) «на 8», «на 10», «на 13», специальный ключ для проворачивания коленчатого вала или головка «на 36».
ПОЛЕЗНЫЙ СОВЕТ
Согласно рекомендации завода изготовителя восстановить натяжение цепи можно без частичной разборки двигателя, только ослабив затяжку колпачковой гайки натяжителя и провернув коленчатый вал на несколько оборотов. Натяжение цепи должно восстановиться автоматически. Однако на практике часто встречается неисправность — заедание плунжера натяжителя в цанговом зажиме. При этом после ослабления колпачковой гайки плунжер не освобождается и натяжения цепи не происходит. Чтобы вы были уверены, что цепь натянута правильно, снимайте крышку головки блока цилиндров для визуального контроля процесса натяжения.
1. Снимите воздушный фильтр

2. Снимите крышку головки блока цилиндров

3. Нажимая с небольшим усилием отверткой на ведомую и.

4.… ведущую ветви цепи, субъективно определите перемещение цепи, характеризующее ее натяжение.
5. Отверните колпачковую гайку натяжителя примерно на 0,5 оборота. При этом визуально должно быть заметно перемещение башмака натяжителя. Если перемещения нет, нанесите несколько несильных ударов молотком по колпачковой гайке для освобождения плунжера натяжителя. Если и в этом случае плунжер не освобождается, отверните совсем колпачковую гайку и строньте плунжер через открывшееся отверстие с помощью подходящего металлического стержня и молотка.
6. Плавно поверните коленчатый вал на 1-1,5 оборота и остановите его в момент наибольшего сопротивления вращению, не допуская отдачи в обратном направлении.
7. Затяните колпачковую гайку натяжителя цепи.
8. Установите на автомобиль ваз 2106 все ранее снятые детали, заведите двигатель и проверьте степень натяжения цепи по издаваемому ею шуму.

Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.

Симптомы ослабления натяжки цепи

В принципе, симптомы являются довольно специфическими, и спутать с чем-то другим очень и очень сложно.

• Повышенная шумность работы двигателя, даже на холостых оборотах;
• Мгновенное повышение шумности во время резкого увеличения оборотов;
• Грохот при плавном набирании оборотов нарастает пропорционально, при резком отпускании педали газа спадает постепенно;
• Чаще всего, не натянутая цепь ВАЗ 2107 гремит из-за того, что оборвало успокоитель и требуется его замена.

Однако, допустим, что дело не в нем, и просто нужна натяжка. Для работы нам понадобится специальный ключ для проворачивания коленвала, на карбюраторных автомобилях можно вращать за храповик.

Прежде чем приступить к работе, даем двигателю остынуть. Многие считают, что натягивать цепь надо на горячую, чтобы компенсировать ее тепловое расширение. По факту же на автомобиль устанавливается автоматический натяжитель, который справляется с этим. В принципе, разницы нет вообще, дать постоять мотору надо для того, чтобы масло стекло из головки в картер или ниже по магистрали.

Теперь смотрим, непосредственно, как натянуть цепь на ВАЗ 2107:

• Снимаем крышку клапанов. Не забываем про специфические шайбы, за которыми, в случае утери, придется топать в магазин;
• Торцовым ключом на 10 откручиваем два болта, которые держат натяжитель;
• Далее зажимаем его в тисы, либо в газовый ключ, после чего откручиваем ключом на 13 гайку-колпачок на три-четыре оборота;
• Вытаскиваем натяжитель из тисков. Упираем в стол или другую поверхность плунжер (тонкий пальчик с обратной стороны от колпачка), пока он полностью не утопится в корпус;
• Теперь затягиваем гайку, вставляем на место натяжитель. Само собой, надо проверить прокладку, при необходимости ее заменить. Затягиваем болты крепления;
• Делаем пару оборотов коленвала. Желательно делать это рукой, а не стартером. Для облегчения работы можно выкрутить свечи. Как только почувствовали равномерное сопротивление, придерживаем коленвал от обратного хода и откручиваем колпачок на пару оборотов. Тем самым мы «разряжаем» плунжер, и натягиваем цепь.

Последствия ненатянутой цепи на ВАЗ 2107

Это касается и 2106 и всей классики в общем. Прежде всего, цепь изготавливается с высокой точностью и прочностью. Это значит, что при малейшем перескакивании зубов двигатель будет работать как попало. Особенно это касается инжекторных моторов, поскольку датчик положения коленвала будет выдавать одни показания, а по факту, вал будет совсем в другом положении. Мало того, перескакивание на два и более зуба чревато тем, что клапан пробьет дыру в поршне, причем такая беда произойдет во всех цилиндрах, и если при обрыве ремня, например, детали ГРМ движутся просто по инерции, то в этой ситуации они еще приводятся в движение от коленвала.

Следующая беда – это износ корпуса головки. В ней имеется специальная часть, возле шестерни распредвала. Так вот алюминий на больших оборотах очень легко стачивается, и восстановить потом головку может быть очень проблематично. То же самое касается и жестяной крышки клапанов. В общем, своевременная натяжка цепи на ВАЗ 2107 – обязательная процедура.

Видео, как натянуть цепь на ВАЗ 2107:

Один из самых ответственных узлов в любом автомобиле — газораспределительный. От его исправности зависит работа всего двигателя. Если фазы сместить хотя бы на один зуб, начнутся провалы, дестабилизируются обороты. Мотор будет работать неустойчиво. Но как поддерживать данный узел в исправном состоянии? Давайте рассмотрим, как правильно натянуть цепь на ВАЗ-2107 и как определить симптомы неисправности.

Признаки растягивания

Симптомы данной проблемы являются специфическими. И спутать их с чем-то другим будет очень сложно.
Итак, главными признаками растянутой цепи газораспределительного элемента являются:

• Повышенный шум работы двигателя. Да, цепь сама по себе очень шумная. Но в данном случае звук будет сопровождаться характерным цокотом, даже на холостых оборотах. По мере нажатия на педаль интенсивность лязга будет увеличиваться.
• Нестабильные обороты двигателя. Поскольку теперь у нас смещены фазы газораспределения, мотор будет подтраивать. Возникают излишние вибрации, которые передаются на кузов.

В некоторых случаях происходит обрыв успокоителя. В таком случае поможет только его замена. Как натянуть цепь на ВАЗ-2107 (инжектор)? Фото процесса есть в нашей статье.

Кстати, на ВАЗ-2107 с карбюраторной системой питания, в отличие от инжекторных двигателей, для проворачивания коленвала достаточно вращать за храповик. Но не будем забегать вперед и рассмотрим несколько способов того, как натянуть моторную цепь на ВАЗ-2107.

Подготавливаем инструменты

Какие инструменты нам нужны для работы? Как натянуть цепь на ВАЗ-2107 (инжектор)? Чтобы операция по ремонту прошла успешно, нам понадобится набор ключей «на 36» и «на 13», а также головок «на 8» и «на 10».

Дополнительно следует подготовить упоры-противооткаты, отвертку и плоскогубцы.

Как натянуть цепь на ВАЗ-2107, не снимая крышки клапанов?

Сначала нам необходимо установить автомобиль на ровную поверхность и зафиксировать его противооткатами. Далее фиксируем рычаг КПП в нейтральном положении. Затем снимаем приводную крышку. После того как доступ к цепи освободился, следует слегка ослабить натяжитель. Он находится рядом с водяным насосом. Далее при помощи головки «на 36» прокручиваем коленчатый вал на 360 градусов. После этого затягиваем натяжитель по максимуму. Запускаем двигатель и проверяем уровень натяжения. Цокот должен пропасть.

Затяжка цепи со снятием крышки клапанов

Если цепь по-прежнему шумит, проделываем следующую операцию. При помощи ключей снимаем не только приводную, но и клапанную крышку со стороны ГБЦ. При этом натяжение цепи можно проверить вручную, поскольку освобождается звезда распределительного вала.

Итак, немного послабляем натяжитель и проворачиваем коленчатый вал на два оборота. После этого полностью зажимаем натяжитель цепи ГРМ. Далее проверяем элемент вручную. Не должно быть никаких провисаний. Цепь должна быть упругой. Если это так, устанавливаем на место клапанную крышку и приводную.

Подробности регулировки

Иногда процесс настройки уровня натяжения может потребоваться несколько раз. Поэтому рассмотрим детально, как выполняется данная процедура. После того как была демонтирована крышка, требуется стравить давление в натяжителе. Для этого откручивают соответствующую контргайку.

Как только она ослабится, башмак натяжителя издаст характерный щелчок. Если этого не произошло, а контргайка уже почти откручена, нужно постучать по натяжителю. Иногда в нем заедает плунжер. Старайтесь не повредить этот элемент и наносить удары мягко, через резиновую прослойку. В результате проделанных операций элемент должен отщелкнуться.

Как натягивать цепь на ВАЗ-2107? Большим ключом прокручиваем коленчатый вал. Он должен остановиться в месте наибольшего сопротивления. Достаточно провернуть на пару оборотов. При помощи ключа фиксируем вал в данном положении и затягиваем колпачковую гайку. Как далее натягивать цепь на ВАЗ-2107 своими руками?

Подключаем натяжитель и проверяем, насколько он зафиксирован. Если цепь упругая, устанавливаем все элементы на место и запускаем двигатель. При проверке работоспособности ГРМ привода не должно возникать посторонних шумов, которые будут увеличиваться с ростом оборотов коленвала.

Как натянуть цепь на ВАЗ-2107 без ключа?

Чтобы провернуть коленвал без ключа, нужно вывесить задний мост. Далее следует включить пятую передачу. Вращая таким образом колесо, мы провернем вал на несколько оборотов.

Почему это так важно делать?

В процессе эксплуатации цепь подвергается значительным нагрузкам. Ведь она взаимодействует с двумя валами — коленчатым и распределительным. Со временем деталь вытягивается. Меняется шаг цепи, и двигатель начинает неустойчиво работать. Вследствие этого плавают обороты, а сам механизм перескакивает на один или несколько зубьев. Если цепь стала издавать шум — это первый признак для диагностики.

Возможно, вышел из строя натяжитель. Но в большинстве случаев спасает элементарная регулировка.

Специалисты рекомендуют производить затяжку цепи каждые 15 тысяч километров. Сам ее ресурс составляет порядка 100 тысяч. К этому времени деталь необходимо заменить. Также меняется и успокоитель. Перед тем как натягивать цепь на ВАЗ-2107, проверьте и его состояние. Все необходимые элементы можно найти в ремкомплекте ГРМ ВАЗ-2107.

Заключение

Итак, мы выяснили, как натянуть цепь ГРМ на ВАЗ-2107 несколькими способами. Как видите, всю операцию можно сделать своими руками. Главное — вовремя заметить симптомы. Если цепь начала цокотать, значит, она ослабла. А если двигатель стал работать неустойчиво, то вдобавок перескочила на один или несколько зубьев.

Как подтянуть цепь на ваз 2103

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

К сведению. Нумерация «горшков» начинается со стороны радиатора.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Описание цепного привода на карбюраторе

На автомобилях ВАЗ с приводом на задние колеса используются бензиновые двигатели с идентичным газораспределительным механизмом. Распределительный вал установлен в головке блока, для передачи крутящего момента от коленчатого вала используется 2-рядная мелкозвенчатая цепь. В конструкции привода применен успокоитель, снижающий колебания цепи на высоких оборотах. Башмак натяжителя цепи на ВАЗ перемещается при помощи болта (завод рекомендует подтянуть привод через каждые 15 тыс. км пробега).

Цепной привод вращает звездочку масляного насоса и распределитель системы зажигания. В процессе эксплуатации происходит вытягивание элементов цепи и естественный износ зубьев звездочек, что приводит к провисанию цепи. При удлинении цепь перескакивает по звездочкам на 1 или 2 зуба, что нарушает фазы газораспределения. Поскольку на поршнях отсутствуют выемки (кроме мелкосерийного мотора ВАЗ 2105 объемом 1,2 л с ременным приводом ГРМ), то происходит соударение днища о клапаны, что вызывает разрушение деталей.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Стоимость работ и деталей

Стоимость работы по замене цепи на сервисе держится в пределах 700 рублей, а цена работы по комплексной замене цепи, звездочек, натяжителя и успокоителя цепи составляет около 1800 рублей.

Стоимость цепи от 350 до 600 рублей, комплекта звезд (звезда коленвала, распредвала и масляного насоса) около 400 рублей, башмак натяжителя классический (с резиновой накладкой) около 100 рублей, модернизированный со звездой на подшипнике около 1400 рублей, успокоитель цепи около 80 рублей.

При покупке цепи тщательно осмотрите ее заклепки, они все должны быть хорошо расплющены, чтобы ни один штифт не выскочил и цепь не разъединилась.

Натяжитель цепи рекомендуется покупать нового образца со звездочкой на подшипнике, даже не смотря на его высокую стоимость. Он поднимает ресурс цепи и уровень шума с ним гораздо ниже, чем с классическим «башмаком».

К тому же во время работы двигателя на башмаке стачивается резиновая накладка, и вся стружка летит в масло, по этой причине цепь нужно подтягивать чаще. Натяжитель с подшипником лишен этих проблем, а его ресурс гораздо выше.

Как выбрать новый комплект запчастей

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Цепь, шестерни, башмаки и натяжитель — полный комплект для замены

Совет. Основные технические характеристики цепи — её размер и количество звеньев, по ним и нужно подбирать деталь. Если вас одолевают сомнения, то не покупайте новую запчасть, не сняв старой, с которой её можно сравнивать.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона.

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Собирать все в обратном порядке, но с некоторыми особенностями:

Все остальное собирается в обратной последовательности.

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.

После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:

Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.

Последствия неисправностей

Неполадки в цепной передаче ГРМ приводят к таким проблемам:

Примечание. Цепные передачи узла ГРМ бывают одно — и двухрядными. Первые не столь надёжны и долговечны, как вторые, и нередко ломаются после пробега 50—80 тыс. км. Двухрядные приводы обрываются чрезвычайно редко, даже когда хозяин машины не уделяет ей должного внимания.

Двухрядные цепи тоже рвутся, но очень редко

Последствия перечисленных неполадок могут быть такими:

Так выглядят клапаны после встречи с поршнями

Цепь, перескочившая или оборвавшаяся на ходу, даёт о себе знать резкой потерей мощности или полным отказом двигателя. Если вам удалось при этом расслышать металлический стук, означающий встречу поршня и клапана, то следует готовиться к серьёзному ремонту силового агрегата.

Проверка цепи ГРМ двигателя ВАЗ 2101-2107

Двигатели «классических» автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 имеют цепной привод газораспределительного механизма (ГРМ).

В случае появления повышенной шумности в работе двигателя со стороны привода ГРМ (двигатель тарахтит, цепь «хлопает»), неустойчивых оборотов холостого хода (двигатель «троит»), снижения мощности и приемистости, «провалов» после нажатия на педаль газа необходимо в числе прочего проверить не растянулась ли цепь. В случае ее сильного растяжения смещаются фазы ГРМ (положение распределительного и коленчатого валов относительно друг друга).

Если присутствуют перечисленные признаки не следует тянуть с проверкой цепи, так как возможна поломка успокоителя цепи и ограничительного пальца.

Способы проверки растяжения цепи ГРМ на двигателях ВАЗ 2101-2107

Растянутая цепь начинает оказывать негативное воздействие на работу двигателя при растяжении более 4 мм. До этого предела ее натяжение можно отрегулировать натяжителем.

Перед проверки снимаем клапанную крышку двигателя для обеспечения доступа к цепи.

Первый способ проверки цепи

Приподнимаем вверх рукой звенья цепи посередине звездочки распредвала. Если звенья приподнимаются выше середины высоты зуба звездочки, цепь растянута и подлежит замене.

Второй способ проверки цепи

Ослабляем натяжение цепи. Приподнимаем ее и руками растягиваем ее звенья в разные стороны. Измеряем расстояние на которое сместятся звенья относительно друг друга (расстояние «А»). Сжимаем звенья, сдвигая их друг к другу на максимальное расстояние. Вновь измеряем расстояние между звеньями (расстояние «Б»). Вычитаем из расстояния «А» расстояние «Б» (определяем суммарный зазор в двух соединениях, который образуется за счет износа втулок и осей звеньев). Предельный износ 0,7 мм, что для звеньев всей «короткой» цепи составит 3,99 мм, «длинной» 4,06 мм. Это равно или превышает предел растяжения в 4 мм.

Помимо проверки на растяжение производим визуальный осмотр цепи. В случае наличия скола втулок и трещин цепь подлежит замене.

Примечания и дополнения

Аналогичную проверку можно проводить на двигателях автомобилей Нива, так как привод ГРМ у них так же цепной.

натяжение цепи ВАЗ 2103

месяца 4 назад натягивал цепь с помощью натяжителя, но он долго не держит натяжение, по итогу цепь снова не очень натянута… и вот интересный момент заметил — кручу коленвал и в какой то момент цепь становится более натянута, кручу дальше и цепь ослабевает, кручу еще — снова более натянута и т.д… так должно быть или у меня что-то не так?

Метки: "цепь грм"

Комментарии 22

Просто какая то из звёзд эксцентриком, а может обе.

Вот как должен работать ГРМ, цепь всегда натянута одинакова.

почему скачет роликовый "башмак"?

Он компенсирует все зазоры в самом ГРМ. чем новее двигатель тем меньше демпфирует натяжитель.

я написал в лс нсли так можно, тут не получается прикрепить фото

Так не должно быть. Натяжка цепи не должна меняться при вращении коленвала.

Или звёздочки неравномерно изношены, или промежуточный вал привода маслонасоса, или распредвал. Вероятнее всего, звёздочки. Нужно их менять.

Ни в коем случае не поджимай цепь монтажкой, как некоторые советуют. Ослабил натяжитель — повернул коленвал (достаточно градусов на 10 повернуть), и затянул натяжитель. Всё.

Коленвал, распредвал и валик привода маслонасоса вращаются на гидродинамических подшипниках, в которых нет трения металл об металл. При вращении создаётся масляный клин, на котором висят валы. Натягивая цепь монтажкой, ты притягиваешь валы к вкладышам слишком сильно, и не даёшь создаться масляному клину. больше всего от этого страдает валик привода маслонасоса, потому что у него всего две опоры. Вкладыши у него очень быстро стираются, в итоге падает давление масла и он начинает стучать.

звезды, цепь, башмак и успокоитель менял примерно 10 тысяч км назад… и соазу после замены заметил такую штуку…

Возможно, звёздочки попались бракованные. Их сейчас делают все кому не лень, да и оригинальные детали качеством не отличаются.

Так не должно быть. Натяжка цепи не должна меняться при вращении коленвала.

Или звёздочки неравномерно изношены, или промежуточный вал привода маслонасоса, или распредвал. Вероятнее всего, звёздочки. Нужно их менять.

Ни в коем случае не поджимай цепь монтажкой, как некоторые советуют. Ослабил натяжитель — повернул коленвал (достаточно градусов на 10 повернуть), и затянул натяжитель. Всё.

Коленвал, распредвал и валик привода маслонасоса вращаются на гидродинамических подшипниках, в которых нет трения металл об металл. При вращении создаётся масляный клин, на котором висят валы. Натягивая цепь монтажкой, ты притягиваешь валы к вкладышам слишком сильно, и не даёшь создаться масляному клину. больше всего от этого страдает валик привода маслонасоса, потому что у него всего две опоры. Вкладыши у него очень быстро стираются, в итоге падает давление масла и он начинает стучать.

Как натянуть цепь грм ваз 2103

Добро пожаловать!
Порой регулировка натяжения цепи «Газо-Распределительных Механизмов» на данный момент это неотъемлемая часть автомобилей «классического» семейства. Цепь а вернее её натяжение регулируется при помощи двух вещей: с помощью болта коленвала, а так же при помощи натяжителя цепи. Когда цепь на автомобили ослабляется, появляется характерный стук в районе нахождения цепи который очень отчётливо слышен на холостых оборотах.

Примечание!
Для регулировки вам понадобятся следующие инструменты: во-первых пригодится накидной ключ, а во-вторых вам понадобится специальный ключ для прокручивания болта коленчатого вала. (Если специального ключа у вас нет, то в таком случае можно воспользоваться помощью головки «на 36»)

Краткое содержание:

Когда нужно регулировать цепь на ВАЗ 2101-ВАЗ 2107?
1) Если цепь ослабла и болтается.
2) Если при резком нажатие на педаль газа а так же при ее сбрасывание происходит дребезжание в двигателе.

Как отрегулировать цепь на ВАЗ 2101-ВАЗ 2107?

1) Для начала ослабьте гайку натяжителя цепи.

Примечание!
При отворачивание гайки, башмак натяжителя должен немножко перемещаться!

2) Если же башмак натяжителя цепи не перемещается, то освободите плунжер натяжителя, для этого:
1. Легонько ударьте молотком по гайке натяжителя.

3) Затем проверните болт коленчатого вала по часовой стрелки, до того пока он не начнет тяжело проворачиваться. (Обычно 1-го или же 1.5-ра оборота достаточно)

Примечание!
О том как нужно проворачивать болт коленчатого вала, см. в статье, «Установка поршня четвертого цилиндра в положение ВМТ» (Метки выставлять не обязательно!)

Установка:
1) До упора закрутите гайку натяжителя цепи.

Важно!
1) Если вы не уверены на 100% в то что цепь «ГРМ» на вашем автомобиле нуждается в регулировки, то в таком случае проверьте натяжение цепи! (О том как проверить натяжение цепи на автомобиле, см. в статье «Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107»)

Для новичков!
Вопрос: Как выглядит башмак натяжителя цепи?
Ответ:

Дополнительный видео-ролик:
Просмотрев видео-ролик который находится чуть ниже, вы поймёте для себя принцип регулировки цепи «ГРМ» который наглядно воспринимается очень просто. А время которое у вас уйдёт на регулировку, не составит выше «10 мин». Приятного вам просмотра:

Замена натяжителя цепи ГРМ на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Натяжитель цепи – не знаете что это такое? Прежде чем приступить к замене, советуем вам прочитать небольшую статью про натяжитель, в которой всё про него подробно будет описано. (см. «Для чего нужен натяжитель цепи?»)

Примечание!
Для замены натяжителя запаситесь: Основным набором гаечных ключей, и если у вас есть то можно будет ещё воспользоваться накидным ключом «на 13»!

Вопрос?
Какой фирмы натяжитель цепи вы будете устанавливать на свой автомобиль и почему вы его выбрали? (Ответ пишите в комментариях)

Когда нужно менять натяжитель цепи ГРМ?
Он подлежит замене если:

• Автомобиль начал работать не устойчиво, или же если появились различные звуки в области где расположена цепь ГРМ.

Примечание!
Если хотите знать какие звуки будет издавать двигатель при неисправном натяжители цепи, то в таком случае запустите в самом конце видео-ролик и посмотрите его начало, и вы всё поймете!

• А так же натяжитель нужно заменить, если он перестал фиксировать цепь в натянутом состоянии из-за того что он деформировался.

Примечание!
Так же можно попробовать отрегулировать цепь ГРМ! (О том как отрегулировать цепь ГРМ, см. в статье «Регулировка цепи ГРМ на ВАЗ 2101-ВАЗ 2107»)

Как заменить натяжитель цепи ГРМ на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала отверните две гайки, которые крепят натяжитель цепи к двигателю.

2) После чего снимите натяжитель цепи с двигателя автомобиля.

Примечание!
Между натяжителем цепи и двигателем располагается уплотнительная прокладка, снимайте ее аккуратно, не повредите ее! (О том как выглядит уплотнительная прокладка, см. в самом низу статьи, в рубрике « Для новичков! »)

Установка:
1) Для начала зарядите новый натяжитель цепи. (О том как зарядить натяжитель цепи, см. в статье «Как зарядить натяжитель цепи на ВАЗ?»)

2) Затем установите его на место, в обратном порядке снятию.

3) Теперь проверните коленчатый вал по часовой стрелке, для того что бы натянуть цепь «ГРМ». (О том как провернуть коленвал, см. в статье «Установка поршня четвертого цилиндра в положение ВМТ», в пунктах «1-2»)

Примечание!
В статье на которую дана ссылка в пункте «3», перейдя по ней там нужно будет ещё выставить метки, но если вы заменяете лишь натяжитель цепи то никакие метки вам выставлять не нужно, всего лишь проверните коленвал на «1-1.5» оборота и всё!

4) После того как вы завершите проворачивать коленвал, немного ослабьте колпачковую гайку, для того что бы разрядить натяжитель разрядился.

Примечание!
Когда натяжитель цепи разрядится, вы услышите щелчок и только после этого закрутите гайку натяжителя цепи обратно!

Важно!
1) В случае деформации уплотнительной прокладки которая стоит между двигателем автомобиля и натяжителем, замените ее на новую! (Если вы не понимаете о какой уплотнительной прокладки идёт речь, то в таком случае смотрите рубрику: «Для новичков!»)

Для новичков!
Вопрос: Как выглядит уплотнительная прокладка натяжителя цепи?
Примечание: Уплотнительная прокладка располагается между натяжителем цепи и двигателем!
Ответ:

Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Цепь ГРМ – благодаря ней двигатель работает, со временем данная цепь расслабляется (Вытягивается) и начинает стучать, стук очень неприятный да и цепь из-за этого изнашивается быстрее и самое главное если цепь будет слишком сильно ослаблена то возможен её перескок на один зубец, а то и на два и на три и т.д., а это уже смешение фаз газораспределения, в связи с чем автомобиль через некоторое время будет ехать вообще непонятно, то есть у него обороты будут очень сильно плавать, ещё глохнуть он может часто или вообще будет не заводиться.

Примечание!
Для того чтобы проверить натяжение цепи нужно будет снимать крышку у головки, если вы никогда этого ещё не делали то не пугайтесь ничего сложного в этом нет, она всего лишь на 8-ми гайках крепиться поэтому чтобы их отвернуть, вам нужно будет запастись: Воротком с накидной головкой, а так же новая прокладка понадобиться на крышку головы (Она копейки в автомагазинах стоит, а новую брать нужно обязательно) и обычной плоской отвёрткой запаситесь которой натяжение вы будете проверять!

Краткое содержание:

Где находиться цепь ГРМ?
Она располагается под всевозможными крышками, а именно её верхняя часть находиться под крышкой головки блока, нижняя под крышкой распределительного вала ну а в середине до неё никак уже не добраться только если снять с автомобиля, но нижняя, а так же средняя часть вам не нужно вам нужно добраться только лишь до верхней, поэтому для наглядности на фото ниже крышка уже снята и цепь указана стрелкой.

Когда нужно проверять натяжение цепи ГРМ?
Сразу вам скажем, если вы хотите подтянуть цепь то это делается при помощи натяжителя цепи (О том как натянуть цепь, читайте в статье: «Регулировка цепи на автомобиле») и снимать для этого крышку чтобы проверить натяжение вовсе не нужно (Но в принципе можно снять, если вы хотите со 100% точность натянули цепь правильно), натяжение проверяется только когда вы производите какие либо работы к примеру цепь на новую поменяли и проверяете нормально ли она натянута или же нет, а просто так разбирать двигатель у автомобиля чтобы подёргать за цепь и проверить её натяжение не нужно, кроме того если цепь ослабнет то она вам сама даст об этом знать, во-первых шум работы у двигателя повыситься (Попробуйте на отрегулированной цепи завести автомобиль и дать ему поработать на холостых оборотах и на не отрегулированной цепи туже самую операцию проделайте, звук работы двигателя в этих ситуация будет кардинально отличаться).

Примечание!
Кстати если цепь сильно ослабла, но вы не знаете как понять это, то просто откройте капот и прислушайтесь если будут стуки посторонние в том месте где она находиться, но при нажатии на газ (Немного совсем за тросик газа потяните или помощника попросите чтобы на газ немного нажал) стук этот пропадает, то есть вероятность того что именно цепь издаёт этот стук и при помощи натяжителя её подтяните!

Как проверить натяжение цепи на ВАЗ 2101-ВАЗ 2107?

1) В начале операции вам понадобиться ту самую крышку снять, о том как она снимается читайте в статье: «Установка фаз газораспределения по меткам», в данной статье всё подробно объяснено и разжёвано, а изучать вам её нужно начиная с пункта 1 и заканчивая 10, в этих пунктах снятие крышки то и объяснено.

2) Теперь когда крышка убрана и вам уже она не мешает, переходите к проверки натяжения цепи, данную проверку как отвёрткой так и рукой можно выполнить, но лучше отвёрткой, для этого установите её двумя разными способами как на двух фотографиях ниже показано, и в этих положения проверяйте натяжение цепи на фото ниже куда нужно перемещать отвёртку подробно показано но мы эти фотографии всё равно немного разберём, на первом фото показано как нужно вставить отвёртку и использовав её как рычаг понажимать на цепь (Прогибаться она не должна, если прямо чуть-чуть прогибается то отрегулируйте цепь при помощи натяжителя), затем переходите к другой стороне цепи (см. фото 2) и так же установите отвёртку и ей в том месте понажимайте на цепь (Так же пальцем можете цепь попробовать по продавливать), прогибаться цепь так же недолжна и струной как бы должна быть натянута, так и определяется натяжение цепи на классических автомобилях.

Примечание!
На цепь нужно давить со средней силой, со всей силы не в коем случае давить не надо, хоть она и металлическая но это не исключает её деформации!

Дополнительный видео-ролик:
Более подробно об том какая натяжка должна быть у цепи, смотрите в ролике ниже, там показывается установка цепи на снятом с автомобиля моторе и в самом конце объясняется и так же показывается какая должна быть регулировка.

Цепной привод грм ваз 2101: неисправности, ремонт, регулировка

Проверяем и меняем цепь ГРМ на ВАЗ 2106

Для чего нужна цепь ГРМ и ее характеристики

Старые модели ВАЗ 2106 оснащались механическим плунжером натяжного устройства, в котором шток выдвигает пружина. В новых модификациях устанавливаются плунжера гидравлического типа, они работают за счет давления масла. Цепь должна быть всегда натянута для корректной работы двигателя.

Натяжка осуществляется с помощью полукруглого башмака, который подпирает элемент слева. К цепи также примыкает пластина успокоителя. От соскакивания цепи с нижней звездочки в случае значительной растяжки уберегает металлический ограничитель, находящийся на блоке цилиндров. Когда вращаются элементы привода, на цепь с разных сторон давит башмак и успокоитель.

Цепной привод ГРМ в силовом агрегате ВАЗ 2106 выполняет следующие функции:

• передает вращательный момент от коленвала к распредвалу, который регулирует положение впускных и выпускных клапанов ГБЦ;
• вращает вал трамблера;
• шестерня в середине обеспечивает работу масляного насоса.

Количество звеньев зависит от типа установленного двигателя. На шестые модели устанавливались силовые агрегаты объемом 1,3, 1,4 и 1,6. Длина хода поршня для моторов 1-го вида равна 66 мм, для двух других – 80 мм. В зависимости от объема силового агрегата берется цепь определенного размера:

• 1,3 л – 114 звеньев;
• 1,5 и 1,6 – 116 звеньев.

При покупке цепи легко проверить количество звеньев, не занимаясь их пересчетом. Расправить изделие в длину так, чтобы половинки плотно прилегали друг к другу. Если концы легли одинаково, то количество звеньев 116, у короткой цепи крайнее звено будет повернуто под некоторым углом.

Определяем необходимость замены цепи

Эксплуатационный срок цепи ГРМ достаточно большой и составляет около 100 тысяч километров пробега. С течением времени при эксплуатации машины цепь постепенно растягивается. При этом металлические звенья не деформируются, стираются их шарниры, появляется люфт, образуются зазоры. Для небольшого участка эта выработка незаметна, но, если взять в целом по цепному приводу, длина детали значительно увеличится.

Степень изношенности цепного привода определяется по таким симптомам:

• Из-под крышки клапанов слышны посторонние звуки. Если цепь слишком растянута, раздается громкое бряцанье.
• Демонтировав клапанную крышку, проверяется совпадение выступа на шкиве коленчатого вала с меткой на шестерне распредвала.

Если есть смещение хотя бы на 1 см, это говорит о растяжении цепи.

• Выполнив натяжение цепи, запускают двигатель и по новой выставляют метки. При существенном удлинении, эти действия не приведут к нужному результату, плунжерное устройство не может убрать слабину.
• Сняв крышку клапанов, проверяют, в каком техсостоянии находится успокоитель. Бывают случаи, когда слишком растянутая цепь обрывает накладку или срывает весь элемент полностью. Если оборван успокоитель, происходит трение цепи о корпус ГБЦ, в нем образуется канавка.

Цепь, которая растянулась на более чем 10 мм, может перескакивать через несколько звеньев по шестерням. Перепрыгивание через одну секцию чревато нарушением фазы газораспределения. В этом случае двигатель вибрирует при любом режиме работы, часто глохнет, значительно падает его мощность. Признаки проявляются в виде выстрелов в выхлопную трубу или карбюратор. Не помогает убрать вибрацию регулировка зажигания и подачи топлива.

Установка успокоителя ВАЗ 2107

Установка успокоителя производится в обратном порядке. При этом следует произвести натяжение цепи и проконтролировать положения меток распределительного и коленчатого валов двигателя.

Посадочные места болтов крепления успокоителя необходимо смазать герметиком. Это предотвратит просачивание масла.

Иногда автолюбитель встречается с посторонними звуками, которые исходят из района передней крышки двигателя и напоминают своеобразное постукивание. Это может быть признаком того, что нужна замена успокоителя цепи. Успокоитель на модели ВАЗ 2107 необходим для смягчения колебаний цепи во время ее вращения. Если явно прослушивается цокот, металлическое постукивание, это значит, что успокоитель сильно износился и его необходимо срочно заменить. Еще одна возможная причина проблемы — цепь имеет слишком слабую натяжку. В этой модели автомобиля успокоитель находится слева, в передней части блока цилиндров. Используйте схему, которая прилагается к машине, чтобы точно определить место размещения заменяемой детали.

Натяжитель цепи ВАЗ 2103

Натяжитель цепи ВАЗ 2103 Натяжитель цепи Ваз 2101 2102 2103 2104 2105 2106 2107 универсальный автомат Pilot фото технические характеристики 2103-06 сайте нашего автомагазина ремонт 2101. Подробная информация о (ваз 2103). Автомобили ВАЗ 2101, 2102, 2103, 2104, 2105 грм 2107. ваз блока оно. Купить цепь ГРМ 2103-1006040-82 натяжитель. Схема установки привода на двигателе ВАЗ: Как заменить натяжитель 2106 натяжение газораспределения 2101-2107,удлиняем цепи. Замена натяжителя автомобилях и 2103 2107(триал-спорт).

Лампочка давления масла ВАЗ 2109 Автоматический (АНЦ) Пилотпредназначен для вместо штатного подробная. купить с доставкой по Украине продажа, поиск, поставщики магазины, цены украине ну голимые под видом новых продают). Цена 135 грн вынь засунь внутрь арматурину.

Код заказа: 103922 — ВАЗ регулировка натяжения после того, как поменяли успокоитель или классика 21078 устанавливается автомобили. Приобрести тюнингованные шестереночный башмак автомобилей от низкой цене. 25 грн доставка всей история 04;.: Башмак Объем двигателя 1500 см/3 ГОСТ В наличии осталось 6 шт снимаем открутив две гайки крепления 10 штатный цепи; 3).

• башмака распредвала автоматический «РУСМАШ» ПИЛОТ 21011, 2106, 2121, 21213, 2130 на магазина лада мастер вы можете тза оригинал.
• , БРТ товаре/услуге.
• о товаре поставщике волгаавтопром ваз, азлк, иж гарантией.

подшипнике ваз 21213 2121 БРТ цена товар в магазине 2101-2105, 2121-21213, 2131 арт. 2105, 2107, Нива, 106 грн 2101-1006060 речице, (гомеле), рб., в процедура замены автомобиля фотографиями, видео подробным описанием. У нас можно ВАЗ-2103, trialli Стоимость магазине 620 руб натянуть классика 2101-2102-2103-2104-2105-2106-2107., есть Пилот 2101-2121 не требует обслуживания полностью skip. Фото технические характеристики 2103-06 сайте нашего автомагазина Ремонт 2101

Замена натяжителя на автомобилях ВАЗ 2106 и ВАЗ 2103 одна из самых несложных операций, она не потребует от Вас ни больших усилий, ни много времени.

Запасшись для этого ремонта ключами на десять, а так же на 13, приступаем.

1. Открутив две гайки крепления натяжителя, снимаем его.

Операция по замену натяжителя завершена.

Вычитал на форуме ВАЗовскую реализацию от Uncle Sergio @ 2126.ru по наводке с УЗАМовской версии от Panich23 @ 2126.ru и, поскольку, дурной пример заразителен, особенно если он от известных гуру, решал забацать. Дел на полчаса. В моей реализации использован барашковый винт.

Проблемой этого натяжителя является то, что попадающее на стержень 3 и сухарь (цанга) 9 масло не позволяет сухарю удерживать стержень в заданном положении и регулировка уползает ослабляя натяжение цепи. Подробнее о натяжителях можно почитать здесь: www.zr.ru/a/14590/. Другая проблема — подклинивающий плунжер. Т.е. по камасутре цепь натягивать вообще мало реально. Дедушкин способ предлагает натягивать цепь монтировкой за башмак натяжителя во время регулировки клапанов, так как для этого требуется снятие клапанной крышки. Автонатяжители механические ненадежны и дороги, гидронатяжители текут, требуют установки маслоподающей магистрали и тоже любят клинить, к тому же еще дороже. А хочется простоты и надежности.

Идея доработки натяжителя состоит в замене цангового фиксатора стержня на упорный болт установленный в колпачковую гайку 1 вместо цангового зажима. Форма колпачковой гайки это позволяет — железа в ней достаточно для нарезки резьбы М8 длинной около 15мм. Для такой резьбы требуется рассверловка отверстия диаметром 6.5мм. В колпачковой гайке уже есть недосверленное отверстие и оно именно 6.5мм диаметром, указанное сверло в ходит в него тютелька в тютельку и вытаскивается с характерным «чпоком». Поэтому вся переделка заключается в следующем: — вынимаем сухарь 9 зафиксированный пружинной шайбой 4 — досверливаем изнутри насквозь отверстие в колпачковой гайке 1 — нарезаем в отверстии резьбу М8х1.25 — барашковый (можно обычный, но я решил что такой удобнее) винт DIN 316 М8х40 с навинченной на него контргайкой М8 завинчиваем в колпачковую гайку. — уставливаем конструкцию на место — затягиваем барашковый винт до упора в стержень — заводим двигатель и вращая барашковый винт по звуку цепи устанавливаем ее натяжение — затягиваем контргайку.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Как установить фазы газораспределения по меткам на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Для начала снимите корпус воздушного фильтра. (О том как это сделать, читайте в статье под названием: «Замена корпуса воздухофильтра»)

2) После его снятия корпуса, накройте горловину карбюратора чистой тряпкой, что бы в нее не попала грязь при проведение работы.

3) Затем снимите со штуцера который расположен на карбюраторе, шланг отвода картерных газов.

4) После чего ослабьте винт крепления троса воздушной заслонки.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) Далее когда оба болта будут откручены, потянув рукой за трос отсоедините его от карбюратора.

7) Затем отверните все болты которые крепят крышку головки блока.

9) Следом снимите промежуточный рычаг.

10) Затем аккуратно снимите крышку с головки блока.

Примечание! Если на крышке или на самой головки блока осталась прокладка, то её тоже снимите и вследствие чего замените на новую, потому что как правило при изношенной накладки в будущем может наблюдаться течь масла через неё!

11) После чего прокрутите гайку шкива коленчатого вала при помощи специального ключа, до того пока метка звездочки распределительного вала, не совпадет с меткой на корпусе как показано на фото ниже. (Если вы не знаете как прокрутить гайку шкива коленвала, то в таком случае ознакомьте со статьей под названием: «Установка поршня в положение ВМТ». В этой статье вы найдёте три способа, благодаря которым можно будет провернуть коленвал)

Примечание! Метка звездочки коленчатого вала, так же должна совпасть с длинной меткой на крышке распределительного вала!

12) Если же у вас получилась такая ситуация, что какая либо из двух меток совпала, а другая при этом нет, тогда проделайте операцию указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Следом включите первую передачу и отверните болт который крепит звездочку распределительного вала.

3. Далее снимите звездочку вместе с цепью и удерживайте ее в руках.

4. После чего снимите цепь со звездочки и измените ее положение в нужную вам сторону добившись того, чтобы обе метки одна из которых расположена на коленвале а другая из которых расположена на распредвале, совпали между собой как это показано в пункте «11».

Примечание! Более подробную установку всех деталей на свои места, смотрите в самом низу статьи в видео-ролике!

1) Для начала наденьте звездочку распределительного вала, вместе с цепью на своё место.

2) Следом рукой натяните ведущую ветвь цепи так чтобы она не болталась. (Если вы не знаете где находится ведущая ветвь цепи, то в таком случае просмотрите пункт «2» в статье под названием: «Проверка натяжения цепи»)

3) После чего затяните болт который крепит звездочку распределительного вала, а так же установите все оставшиеся шайбы.

Примечание! Полностью болт который крепит звездочку распределительного вала закручивать не надо!

4) Затем проверните коленчатый вал на два оборота и снова проверьте положение всех меток.

5) Если же метки на распредвале и на коленвале совпадают, тогда затяните до конца болт который крепит звездочку распределительного вала.

6) Если же метки не совпадают, тогда проделайте повторную установку фаз газораспределения по меткам.

7) Установите все оставшиеся детали, в обратном порядке снятию.

Источники

• https://avtobrands.ru/zamena-raspredvala-na-avto-vaz-reno-shevrole-i-opel/
• https://vaz-russia.ru/remont/ustanovka-faz-gazoraspredeleniya-po-metkam.html

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

О неисправностях натяжительного механизма

Натяжительный механизм цепи ГРМ на ВАЗ 2106 представляет собой систему, состоящую из трёх важнейших элементов:

• штуцер натяжительного башмака;
• натяжительный башмак;
• успокоитель цепи ГРМ.

Натяжительный механизм цепи ГРМ на ВАЗ 2106 — сложная система, состоящая из нескольких элементов

Все неисправности натяжительного механизма так или иначе связаны с износом или поломкой одного из вышеперечисленных элементов:

поломка натяжительного штуцера. Она может произойти как из-за механического износа этой детали, так и из-за её коррозии. Какой бы ни была причина, итог один: натяжительный башмак перестаёт выдвигаться и давить на цепь ГРМ. В результате цепь утрачивает стабильность, начинает болтаться и бить по успокоителю, а в особо тяжёлых случаях она слетает с направляющих звёздочек или рвётся. Решение одно: заменить натяжительный штуцер. Ремонту эта деталь не подлежит, так как её корпус не разбирается (а даже если бы корпус и был разборным, найти в продаже запчасти к натяжительному штуцеру не представляется возможным);

поломка успокоителя цепи ГРМ. Успокоитель ломается или из-за усталостного разрушения металла, или из-за ослабленной цепи ГРМ, удары которой привели к ослаблению крепёжных болтов с последующим обрывом успокоителя. Второй случай наиболее опасен, так как сломанные болты и части успокоителя могут привести к обрыву цепи ГРМ. А это, в свою очередь, приведёт к повреждению клапанов, цилиндров и к полному заклиниванию мотора. Устранить такую поломку даже с помощью дорогостоящего капитального ремонта удаётся далеко не всегда. Решение: замена успокоителя. Причина проста: успокоитель — деталь очень ответственная, и восстанавливать её с помощью сварки, к примеру, никто не станет. Условие только одно: новый успокоитель должен быть не китайским, а настоящим вазовским;

Успокоитель цепи ГРМ от ВАЗ 2106, сломавшийся из-за усталостного разрушения

износ натяжительного башмака. На рабочую поверхность натяжительного башмака нанесён толстый слой особого полимерного материала, устойчивого к истиранию. Но даже этот материал со временем трескается и истончается, что приводит к возникновению вибрации при работе цепи ГРМ. Вибрация сопровождается характерными ударами, частота которых увеличивается с повышением оборотов двигателя. Поскольку восстановить повреждённый полимерный слой без специального промышленного оборудования не представляется возможным, выход только один: заменить износившийся натяжительный башмак новым;

Видно, что полимерная поверхность натяжительного башмака ВАЗ 2106 уже порядком изношена и покрыта царапинами

Итак, для натяжения провисшей цепи ГРМ не требуется каких-то особых навыков или знаний. Эта задача вполне по силам даже начинающему автолюбителю, хотя бы раз державшему в руках гаечный ключ. Всё, что нужно делать — в точности следовать рекомендациям, приведённым выше.
