Как разобрать герметичный разъем VAG
Не многие подписаны на мое второе ведерко, поэтому продублирую и тут, как ни как тут собрались вагаводзики 🙂
Не знаю где еще применяються подобного плана разъемы, но у меня конкретно VAG’овский.
Ничего сверх сложного тут нету. Хотя конечно дома, в тепле и уюте это удобней делать чем к примеру на улице, но как обычно главное понимать суть процесса.
Итакс, имеем вот такой разъем.
Ну в моем варианте видны следы повреждения одного проводка. надо бы заизолировать, у вас могут быть свои, более изощренные мысли касательно этого разъема
То что нам необходимо это (в моем варианте) фиолетовый фиксатор:
Там есть маленький пропил, для более удобного подцепливания его, но можно и с обратной стороны его аккуратно протолкнуть на свет божий.
Теперь он у нас голенькай, лежит, повсхлипывает )))
Далее нам потребуется либо две иголочки, либо как в моем варианте изощеренно скрученная скрепка
Вставляем помеж глаз и аккуратненько подтягиваем проводок на себя. Сильно большое усилие прикладывать не стоит, чтоб не вырвать, просто фиксаторы там очень маленькие и не факт что с первого раза вы попадете. Собственно вот и все.
Как разобрать автомобильный разъём

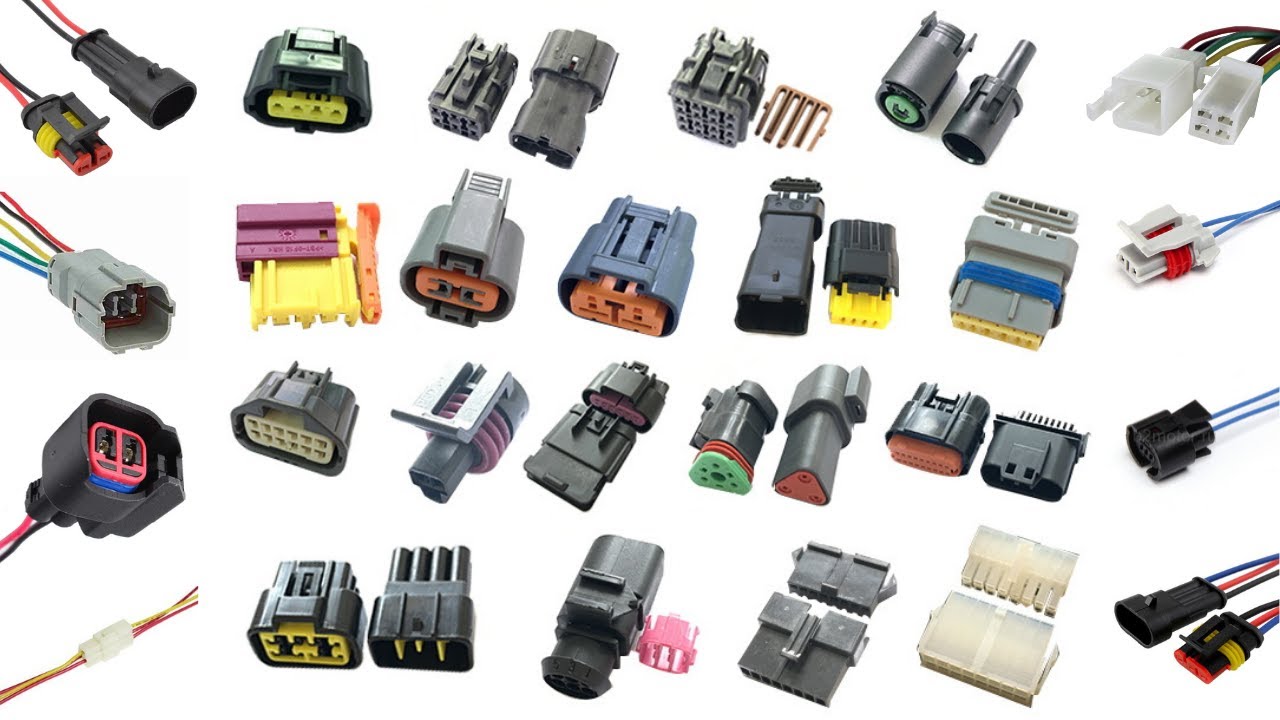

Для того чтобы посмотреть ролик кликните на фото интересующего Вас разъёма. Данный список будет периодически пополняться новыми разъёмами. В конце страницы есть переход на следующую. Так же можно перейти на страницу на которой только фото разъёмов все сразу. Для разборки использую дешёвый набор экстракторов и тоненькую отвёртку, иногда приходится придумать свой крючок из пружинки или трубочку из телескопической антенны.
Как разобрать герметичный разъем
Доброе время суток. Хочу поделится с вами наглядным примером сборки и установки герметичного евро разъёма. Установка выполнена на HONDA CBR600F4I 2006 года выпуска красного цвета с двумя чёрными колёсами.
Основная цель, преследование аккуратности и качества электрических соединений на железном коне. Итак, на днях получил заказанное из за бугра зарядное устройство для телефона, и побрёл в гараж устанавливать на мотоцикл, снял пластик, уселся по удобнее на перевёрнутое ведро и запустил мыслительные процессы в голове. Сидел и думал над тем куда запитать + и — зарядного блока так чтоб было по ближе к рулю, ещё одним обязательным условием было подключить так чтобы блок зарядки отключался вместе с зажиганием, в противном случае блок скушает все электрические вкусняшки из АКБ.
Спустя полчаса после опустошения сосуда с напитком древних кельтов было принято решение подключится к проводу вентилятора, ибо находится он рядом с рулём и имеет синхронный с зажиганием плюс. Всё установил на скрутку. Отойдя в сторону понял что без слёз на данную конструкцию не взглянешь, качество на двойку.
В этот самый момент духи древних кельтов сидящие во мне, постучались в моё сознание и подтолкнули на решение установить двух пиновый герметичный евро разъём. Основные его плюсы состоят в том что, он не боится без контактной мойки и соединение получается максимально надёжным.
Дополнительно были приобретены две синие гильзы с термо усадочной оплёткой. Гильзы нужны для качественного соединения пучков проводов. Монтируются путём сжимания гильзы и нагреванием оплётки, оплётка после нагревания стягивается и оплавляется выделяя герметичный клей, клей в свою очередь заполняет все щелки препятствуя попаданию влаги.
Зачистил и обжал пины с проводами и уплотнительными резинками кримпером (специальные кусачки для монтажа электро проводки).
Защёлкнул обжатые пинами провода в корпус разъёма.
Соединил разъём чтобы проверить правильность выполненной работы. После того как убедился что всё в порядке, замотал все голые части проводов изолентой, затем сфотографировал данную работу и с чувством выполненного долга принялся радоваться и поглощать оставшийся напиток древних кельтов.
Как разобрать герметичный разъем автомобильный? Изучаем подробное руководство
Здравствуйте! Меня зовут Дмитрий Ермохин, и я эксперт в области автомеханики и автомобильных разъемов. В данной статье я расскажу вам, как разобрать герметичный разъем автомобильный, чтобы выполнить необходимые ремонтные работы.
Подготовка к разборке разъема
Прежде чем приступить к разборке разъема, важно подготовиться правильно. Вот несколько шагов, которые помогут вам осуществить данную процедуру безопасно и эффективно:
- Отсоедините аккумуляторные клеммы. Безопасность всегда на первом месте, поэтому перед началом работы необходимо отсоединить аккумуляторные клеммы. Это позволит избежать возможных коротких замыканий и повреждений.
- Прочитайте руководство по ремонту. Каждый разъем может иметь свои особенности и требования при разборке. Поэтому перед началом работы важно ознакомиться с руководством по ремонту или поискать информацию об этом конкретном разъеме в сети.
Процесс разборки герметичного разъема
Теперь, когда вы подготовились, можно приступить к разборке герметичного разъема. Вот пошаговая инструкция, которая поможет вам разобрать разъем без повреждений:
- Используйте правильные инструменты. Перед началом работы убедитесь, что у вас есть все необходимые инструменты, включая отвертки, плоскогубцы и т.д. Без правильных инструментов разборка может стать гораздо сложнее и повысить риск повреждений.
- Осмотрите разъем. Внимательно осмотрите герметичный разъем, чтобы понять его конструкцию и определить способ разборки. Возможно, он имеет фиксаторы, кнопки или винты, которые необходимо удалить или открутить.
- Удалите защитные заглушки или резиновые прокладки. Некоторые герметичные разъемы имеют защитные заглушки или резиновые прокладки, которые защищают разъем от воздействия пыли и влаги. Их необходимо удалить перед разборкой.
- Откройте корпус разъема. Следуя инструкции, найдите способ открыть корпус герметичного разъема. Обычно это делается путем снятия крышки или разъемного элемента.
- Разъедините контакты. Когда корпус разъема открыт, аккуратно отсоединяйте контакты. Будьте внимательны, не повредить их при разъединении. Возможно, потребуется применение слабой силы для разъединения надежно закрепленных контактов.
Важные рекомендации
Разборка герметичного разъема может быть сложной задачей, особенно для лиц без опыта. Вот несколько дополнительных рекомендаций, которые помогут вам выполнить эту задачу успешно:
- Не спешите. Разборка требует терпения и внимания, поэтому не спешите и действуйте осторожно.
- Запоминайте порядок. Если вам потребуется собирать разъем обратно, обязательно запишите или запомните порядок и расположение контактов. Это поможет вам избежать ошибок при сборке.
- Не используйте силу. При работе с разъемом не применяйте излишнюю силу. Все детали должны разъединяться и собираться легко и плавно. Если возникают проблемы, остановитесь и повторите процесс с осторожностью.
Следуйте этим рекомендациям и инструкции, и вы успешно разоберете герметичный разъем автомобиля. Помните, что безопасность всегда на первом месте, поэтому будьте аккуратны и пользуйтесь правильными инструментами.
