Форумы сайта "Отечественная радиотехника ХХ века"
Собрался я купить запас (штук 50) панелек DIP-14 для ремонта Советской БРЭА. Например при ремонте Электроники ЭП-017 и других аппаратов с «жидкими» и/или двухслойными платами ИМХО лучше один раз впаять панельку, чем при необходимости повторного ремонта опять травмировать и без того хилую плату.
Есть в продаже обычные панельки и т.н. цанговые:
Цанговые я никогда раньше не использовал.
Уважаемые форумчане, подскажите какой тип панелек лучше подходит для моей цели. И как устроены контакты цанговой панельки? Можно ли в неё вставить б/у микросхему с залуженными выводами? Насколько механически прочно в такой панельке держится микросхема, трудно ли её вытащить в случае необходимости?
Re: Панельки DIP-14 цанговые и обычные.
Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Я использовал цанговые, у нее ножки ступенчатые, т.е вставляешь до упора ступеньки ножки, очень удобно контролировать пропайку ноги.
Снизу паяешь пятак, а потом смотреть как пропаялась нога со стороны деталей(ПП двухсторонняя с металлизацией).

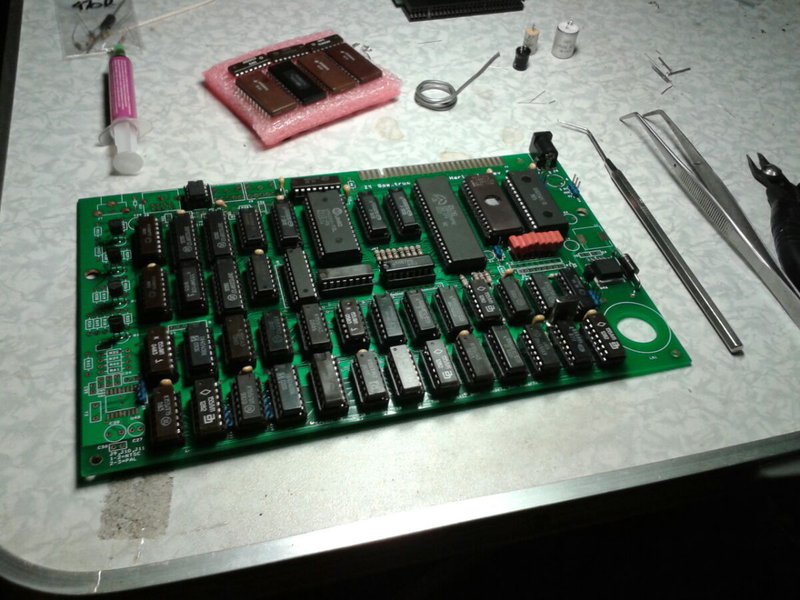

М/С надежно держаться что там(в так называемых узких-первая на фото панельках), что в цанговых. В цанговую лучше вставлять чистую м/с.
Вытаскивается с небольшим усилием-можно использовать пинцет или пластмассовую тонкую палочку-главное, поднимать равномерно с двух сторон, если этого не делать, крайние ноги при одностороннем вытаскивании могут сгнуться.
И еще одно при монтаже панельки не попутать расположение выреза-в зону 1-го контакта(для совейских м/с и части импорта, у некоторых импортных м/с первый контакт находится с другой стороны) и не поставить панельку задом наперед.
А вообще штука удобная.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
У обычных, впечатление, по какой-то счастливой случайностив все 14 ног одновременно имеют контакт. После 3 — 4 перебрасываний микросхем случайность уменьшается. У Цанговых даже через 100 — 200 перебрасываний одновременный контакт всех ног остается закономерен
Вынимать из цанговых несложно, при вставлении м/c латунные лепестки как бы слегка расходятся и держат ножку. При достаточно легком поддевании отверткой ( или даже руками ), и вытаскивании м/c, лепестки возвращаются на свое место. Паяные микросхемы встают нормально — только ножку выпрямить и очистить от лишнего припоя.
Если отделаться от клиентов — можно обычные. Для своей аппаратуры, (IMHO) лучше цанговые.
примерный рисунок цангового посадочного места панельки:
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Обычные, как правило никелированные. Я лужу с кислотой, а потом спиртом промываю.
Хотя цанговые, безусловно, лучше.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Размеры как раз важны. До DIP22 включительно можете смело ставить обычные панели. Держится там все крепко, вынимается разумно, контакт отличный. Лудятся они тоже прекрасно, если не полное фуфло от сяо-мяо покрытое вместо никеля чем подешевше.
На более крупные отечественные от DIP28 до DIP40 микросхемы лучше ставить тоже обычные панели. Дело в том что у наших микросхем шаг ног метрический а у панелей — дюймовый и вы в цанговую панель просто большую микросхему не запихаете, и панель без танцев с саблями на плату не поставите. То же самое касается вражеской микросхемы на советской плате, лучше в обычную панель ставить. Вражеские большие микросхемы которые шагом ног совпадают с панелями и платой лучше ставить в цанговые.
Паяные микросхемы в цанги встают очень плохо.
И зачем панели распиливать ? Достаточно иметь ассортимент панелек в запасе, стоит копейки и не дефицит ни разу. А цанговые линейки вовсе отдельно готовые продаются.
Свящщени котэ посылае волшебны пяни, мелки, сочни и сладки
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Вы занимаетесь распиливанием самых плохих панелек которые есть в природе. Даже китайское фуфло по качеству лучше чем эти.
Из цанговых панелек все отлично вынимается, но у микросхемы должны быть идеальные выводы. Замятый или облуженый в цанге будет закусываться.
На малых корпусах применять цанговые панельки нет никакого смысла. На больших корпусах в советской аппаратуре их применять нельзя из-за разного шага выводов, вы ее просто в плату не вставите. Ставьте обычные современные панели и все будет отлично работать и держаться.
Свящщени котэ посылае волшебны пяни, мелки, сочни и сладки
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
Re: Панельки DIP-14 цанговые и обычные.
На малых корпусах применять цанговые панельки нет никакого смысла. На больших корпусах в советской аппаратуре их применять нельзя из-за разного шага выводов, вы ее просто в плату не вставите. Ставьте обычные современные панели и все будет отлично работать и держаться.
Re: Панельки DIP-14 цанговые и обычные.
Да прекрасно лудятся эти панели, чем вы их паяете что кислотой маетесь ?
Не, я встречал конечно разьемы китайские что залудить невозможно, но панели из этого говна в наши края еще не добрались. Неужто делать такие стали ?
Обычные китайские панельки, паяются с первого тыка хоть со спиртоканифолькой хоть с ЛТИ-120. Вон я фото платы выложил на которой под две тысячи паек, неужто вы думаете что я там с лужением кувыркался, и что в ней микросхемы потом не контачат и не держатся ?
Цанговые панельки хорошие, но до DIP22 они не дают никакого преимущества, а больше DIP22 цанга лучше, но она не совпадает шагом выводов с советскими платами, поэтому ее тяжело, а порой и невозможно в плату вставить. Ноги то у ней не гнутся. И панель тогда если силой запихать она выгибается горбом, ну и вобщем начинается там лютый секс с отклонениями от нормы.
На большие корпуса с дюймовым шагом я ставил раньше цанги. Но перестал. Смысла не вижу.
А вот совецкие РС, даже золоченые трэшак лютый. Там контакты неупругие, поэтому мелкая микросхема еще держится, а большая — приехали. И всегда приходилось пару ног сверху каплей к панели припаивать чтоб не вылетало. А потом еще несколько таких паек делать где не кончатит при деформации платы. Вот такая вот засада. Хоть панелька и золотая. 10 раз микросхему вставил и все, можно выкидывать.
Не, конечно если китай стали гнять из фольги которая не лудится. Но я такого трэшака не встречал и не думал что он в природе бывает. Весь китай что я покупал всегда был отличного качества. Крайний раз покупал DIP8 недели три назад, качество было прежнее. Менял шимку в мультиварке, купил шимок, оказались перепилом, несколько взорвал, поставил панельку, перепаивать задолбало. Пока непаленые шимки нашел тыкал в панельку. Никаких претензий к ней, выколупать можно либо сьемником либо отверткой.
Свящщени котэ посылае волшебны пяни, мелки, сочни и сладки
