Ин 18 кто выпускал

Ну вот и мне повезло словить птицу счастья — мне нахаляву свалились несколько штук ИН-18:

Старшее поколение наверняка помнит лозунг «Советское — значит отличное!». Знак качества. Лампочкам 32 года. Лампочки со знаком качества.

Это только сейчас мы понимаем, какую страну мы потеряли… Вообще-то, качество товаров в СССР было всякое — начиная от откровенного брака, заканчивая очень-очень качественными изделиями. Вот так получилось, что пытаясь избавиться от брака, который сами же и гнали, мы «выплеснули с водой и ребёнка». Да, вот эти лампочки — это есть «железный» (hardware) укор нам за то, что мы под сладкие речи запада чуть было совсем не просрали свою промышленность. Однако, оставим политику.

Индикаторы имеют 10 катодов и общий анод:

Для работы с индикатором нужно знать всего два параметра:

• Напряжение возникновения разряда 170 В.
• Ток индикации не более 4 мА.

Остальные параметры не существенны.

Схема включения индикатора предельно простая — проще не бывает! На анод подается напряжение Va, а катоды коммутируются на землю с помощью высоковольтных транзисторов.

Базы транзисторов подключаются к выходам цифровых схем — выводам микроконтроллера или к выводам регистров. Способ управления мы уточним чуть позже.

В нормальном состоянии на все транзисторы, кроме какого-то одного, подается «логический ноль». Таким образом, все транзисторы, кроме одного находятся в отключенном состоянии.

Тот транзистор, на базу которого подается «логическая единица», будет находится в открытом состоянии. Тем самым будет осуществлять замыкание соответствующего катода на землю.

Резистор R7 ограничивает ток анода, который равен току катода включенной цифры. Как выше уже отмечалось, напряжение, при котором происходит зажигание цифры (возникновение разряда), составляет примерно 170 В. При напряжении Va = 200 В, на резисторе упадёт около 30 В.

Зададимся значением тока анода равным 3 мА. Тогда сопротивление резистора R7 будет равно

R7 = U / I = 30 В / 3 мА = 10 кОм.

Тот же ток, который протекает по цепи анод-катод, протекает через коллектор-эммитерный переход транзистора.

Я купил в Промэлектронике высоковольтные транзисторы MMBTA42LT1G (Uк-э = 300 В, Iк = 0.5 А). У этих транзисторов не очень высокий коэффицинт усиления — h21э = 25-40.

Таким образом, при токе коллектора равным 3.0 мА, базовый ток будет равен примерно

Iк / h21э = 3.0 мА / 30 = 0.1 мА.

Транзисторы в схеме работают в «цифровом» (или релейном) режиме, а не в режиме усиления. Этот режим характеризуется чётким включением транзистора и таким же чётким выключением. Транзистор не должен находится в промежуточном состоянии между включенным и выключенным состоянием. По крайней мере переход из одного состояния в другое транзистор должен осуществлять достаточно быстро потому как в это время на нем будет рассеиваться максимальная мощность.

Когда транзистор выключен, ток через него не течёт. Поэтому на нём рассеивается нулевая мощность:

P = U * I = 200 В * 0 А = 0 Вт

Когда транзистор включен, он тоже рассеивает почти нулевую мощность. Я не производил измерений, но давайте примем наугад, что на транзисторе упадет 5 В. (Транзистор высоковольтный, поэтому сопротивление коллектора у него достаточно большое. Это у низковольтных транзисторов падение напряжения лежит в пределах от 0.1 до 1.0 В.)

P = U * I = 5.0 В * 3 мА = 15 мВт.

Однако, чтобы гарантированно транзистор находился в насыщении, мы должны задать базовый ток немного больший рассчитанного ранее. Зададимся коэффициентом насыщения равным 2. Тогда сопротивление базового резистора будет равно:

R1 = (U1 — Uбэ) / (Iб * Kнас) = (3.3 — 1.0) / (0.1 * 2) = 2.3 / 0.2 = примерно 10 кОм.

Здесь через U1 обозначено напряжение «логической единицы».

Если управляющие микросхемы будут не 3-вольтовые, а 5-вольтовые, то коэффициент насыщения будет еще больше. Но это почти никак не повлияет на работу схемы.

Далее нам нужно обсудить схему управления. Как мы будем управлять зажиганием катодов?

Один из вариантов — подключить транзисторы к микроконтроллеру без каких-либо дополнительных схем. (Разумеется, с учётом базовых резисторов!)

Если мы «лепим» часы, которые отображают часы-минуты-секунды, то нам для управления понадобится 45 выводов:

десятки часов (0, 1, 2) — 3 линий,
единицы часов (0, 1, 2 … 9) — 10 линий,
десятки минут(0, 1, 2 … 5) — 6 линий,
единицы минут (0, 1, 2 … 9) — 10 линий,
десятки секунд (0, 1, 2 … 5) — 6 линий,
единицы секунд (0, 1, 2 … 9) — 10 линий,

Итого: 3 + 10 + 6 + 10 + 6 + 10 = 45.

Даже если отказаться от секунд, все равно количество линий управления (ног микроконтроллера) будет внушительным — 29 линий. Хотелось бы как-то сократить это количество.

Динамическая индикация, которая изначально появилась с целью сократить количество дорогих дешифраторов в схеме, позволяет также сократить количество линий управления. Сейчас дешифраторы стоят не сильно дороже других схем, поэтому динамическую индикацию применяю исключительно с целью сократить количество линий управления.

Давайте прикинем во что нам обойдется этот способ индикации. Поскольку так или иначе нам нужно выбирать один из катодов, то количество линий управления катодами будет равно количеству катодов — то есть 10. Если мы делаем часы с отображением секунд, то количество разрядов у нас будет равно 6. Таким образом, общее количество линий управления будет равно 16.

Если наши часы будут отображать только часы и минуты, то количество линий управления можно сократить до 14.

Так или иначе, 14 или 16 линий — это уже более менее приемлемый результат. К сожалению, для его достижения нам придётся усложнить схему — вместо одного токоограничивающего резистора в анодной цепи придется ворганить схему из двух транзисторов и четырех резисторов. А иначе как по другому управлять включением-выключением разрядов? Ну и разумеется программная часть вывода информации на индикаторы будет более сложной.

То есть реализовать идею можно, но получается всё-таки это как-то не очень. А хотелось бы красиво. Так ЧТО еще можно предложить?

Я предлагаю еще один способ. Я предлагаю использовать сдвигающие регистры 74HCT595. Эти регистры получают информацию в последовательном формате, а выдают в параллельном. Если конкретизировать, то вход — одна линия, а выход — восемь. Причем, регистры легко можно соединять «паровозиком». Таким образом, для часов, которые отображают часы-минуты-секунды понадобится всего

45 / 8 = 5 +1 = 6 микросхем.

На самом деле, регистры требуют еще две линии — линию строба и линию тактовых импульсов. Таким образом, от микроконтроллера потребуется всего три ножки.

Чем придется нам заплатить за это решение? Ну, во первых, стоимостью самих регистров. К счастью регистры стоят не так уж и дорого. Ну, будет ещё чуть-чуть посложнее программа вывода информации. Конечно, такая сложная, как в варианте динамической индикации, но и не такая простая, как в варианте с 45-ю линиями.

Зато мы получаем уникальную возможность клепать часы не взирая на количество разрядов. Теперь нам без разницы будут ли наши часы отображать секунды или не будут. Мы просто тупо выводим часы-минуты-секунды, и если схемы для отображения секунд отсутствуют, то это никак не скажется на индикации часов-минут. Просто информация о секундах «пролетит» через весь паровозик из регистров.

Второй положительный момент — мы можем сделать блоки для отображения единиц и десятков одинаковыми для всех — для часов, для минут и для секунд. Одинаковые — значит взаимозаменяемые!

И в самом деле — единицы всегда имеют диапазон цифр от 0 до 9. А вот десятки — либо от 0 до 2 (у часов), либо от 0 до 5 (у минут и секунд). Таким образом, самых худший вариант потребует для отображения единиц-десятков 16 линий (10 + 6). Эти 16 линий набираются как раз их двух регистров. Улавливаете, о чём я толкую?

Таким образом, я считаю, что последний вариант индикации — есть самый оптимальный вариант.

Если у вас есть какие-то соображения, я прошу вас озвучить их.

Меня немного смущает факт относительно высокого энергопотребления ИН-18. Общий расход энергии на один разряд составляет P = U * I = 200 В * 4 мА = 800 мВт. Более чем полватта, во всяком случае — сотни милливатт. Не слабо так, да?

Для достижения такого же заметного изображения другим приборам, например светодиодам, а уж тем более ЖКИ, требуется куда меньшее количество энергии. По моему даже вакуумно-люминесцентные приборы выигрывают по этому показателю.

Иначе говоря, блок питания для часов на ИН-18 должен быть мощностью 5-10 Вт. Как-то слегка напрягает…

Второй неприятный момент — как подсоединяться к контактам ИН-18? Ламповых панелек нет. Можно ли их где-то приобрести и за сколько — не понятно. Подпаиваться непосредственно к контактам — есть риск нарушить герметизацию колбы. К тому же нужно применять какой-нибудь агрессивный флюс, что повлечёт за собой снижение надежности и долговечности часов. Колхозить из пружинистой латуни самопальные панельки — тоже не вариант.

О ЛАМПАХ

Еще 10, даже 5 лет назад мало кто задумывался о цене на лампы и их просто выкидывали за ненадобностью. Cегодня на поиск и покупку ламп уходит много времени и денег. Уже скоро ламп будет так мало, что пропадут и ламповые часы.

Первые газоразрядные индикаторы разработали братья Хайду в 1952 году. С этого началась эпоха индикаторов тлеющего разряда.

Их выпускали в Советском Союзе, Германии, США и широко применяли в различных устройствах —

калькуляторах, измерительных приборах, компьютерах, их устанавливали в кинотеатрах, лифтах, на энергетических станциях.

Свечение этих ламп тёпло-оранжевое, совершенно не похожее на холодный свет современных приборов.

С каждым годом становится всё сложнее найти лампы, ведь их не производят уже несколько десятилетий.

Кто-то продает запасы, хранившиеся на складах старых предприятий и институтов, у кого-то лампы остались в гараже от бабушек и дедушек «на всякий случай, а вдруг пригодятся».

Тёплые ламповые индикаторы

Я люблю старую электронику. Не думаю, что эта любовь взаимна, но попыток я не бросаю. Люблю всё, старые компьютеры, старые телефоны, измерительные приборы, принтеры, радио, ну, говоря короче — всё.

Но, конечно, особое место в моём сердечке занимают индикаторы: я честно не знаю, почему получилось именно так, ведь вроде-бы в этих циферках-буковках ничего такого нет, а цена на некоторые экземпляры может вызвать острую боль в области кошелька.

Вот оттуда видимо и любовь. И я хочу рассказать вам о ней поподробнее. В посте будет очень много красивых картинок, наслаждайтесь!

Первые газоразрядные индикаторы придумали в США в 1952 году, получили название NIX 1, из-за чего в будущем все индикаторы такого типа будут называть Nixie.

Эти индикаторы были популярны на Западе в 50-70 годах прошлого века. В СССР же дела обстояли совсем по-другому. Советские ГРИ использовались в технике, а производились до самого распада союза, и даже некоторое время после.

Основное применение — специализированная измерительная техника, вроде вольтметров или амперметров. Встречались и вполне в гражданских приборах, например, разных панелях управления или даже часах.

Приятное тёмно-жёлтое свечение появляется из-за тлеющего разряда, который возникает благодаря электричеству, проходящему через нейтральный газ — неон. Для того, чтобы дуга зажигалась легче в неон обычно добавляют небольшое количество паров ртути. В качестве катода, т. е. «минусового» контакта выступают металлические символы, расположенные друг над другом, а анод — это сетка.

Это самые распространённые индикаторы в мире. Произведено их было не больше, чем остальных, но они самые дешевые, потому что производились до середины девяностых годов. За одну штуку популярной модели, в среднем, обычно просят 250-300 рублей, а если повезет — можно найти и дешевле. Сложностей с поиском предложений тоже не будет — на интернет-барахолках их горы.

Самые популярные из самых популярных — ИН-12 и ИН-14. Здесь я сделаю отступление про два основных типа индикаторов: с индикацией через торец корпуса и через его боковую поверхность.

Но ИН-12 мой фаворит, такой тип отображения мне нравится больше. Эта лампа — аналог американской B5991, производства компании Borroughs.

Всего «модельный ряд» советских индикаторов состоит из чуть более десятка разных ламп, не включая несколько не предназначенных для отображения символов: это конечно не густо, но всё равно есть из чего выбирать. На мой взгляд самые интересные:

Лучшие с боковой индикацией. Уникальный и красивый шрифт, который использовался только в этих лампах.

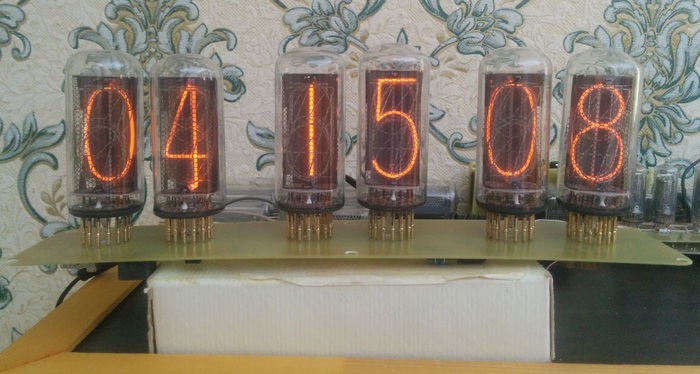

Часы на ИН-18 — самых больших из советских ламп ⁠ ⁠

С самого первого дня, как я узнал о существовании часов на газоразрядных индикаторах, я мечтал о них. Но так как цены на них меня не устраивали, а паять и делать что-то своими руками я умел, стал собирать их сам. ИН-1, ИН-12, ИН-14, ИН-16, z573m, и вот наконец ИН-18. Ранее я уже писал, что лампы эти меня разочаровали, но так как на них было потрачено чуть больше 12 000 рублей, пути назад не было. Небольшой спойлер — вот, что получилось:

Дабы избежать новых сложностей при их сборке, я взял всё ту же, многократно проверенную схему, изменив её под новые лампы и полностью переработав под smd детали:

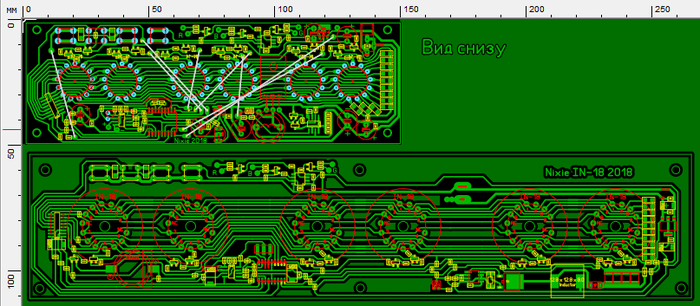

Плата получилась очень большой, даже текстолит такого размера пришлось покупать в другом городе. Кроме этого, много денег было потрачено на заказ из Китая (в магазинах моего города я их не нашёл) некоторых деталей: керамический резонатор, транзистор, высоковольтные керамические конденсаторы — и всё это партиями по 10-30 штук, так как поштучно не продавали.

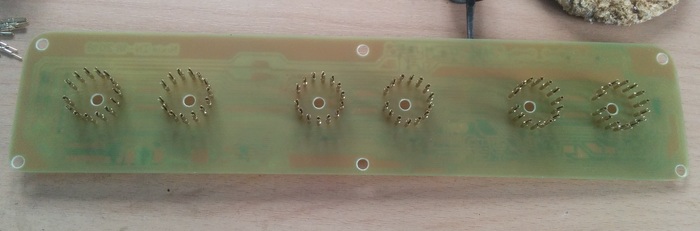

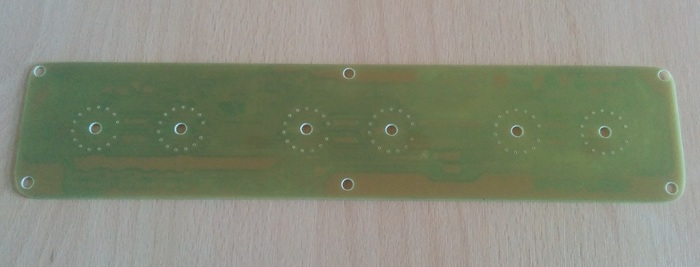

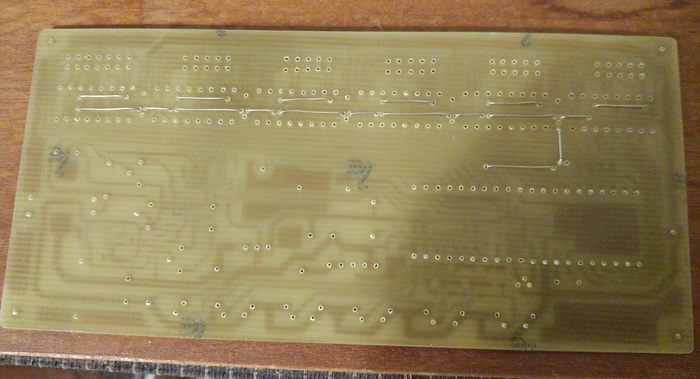

В итоге плата получилась вот такой: отверстия только под лампы и для крепления к корпусу:

Даже лудить полностью не стал, только необходимое:

В качестве «панелек» использовал ножки от разъёма сом-порта — подошли идеально. Для большей надёжности можно добавить шайбы из оргстекла или чего-то вроде, но пока обошёлся без них:

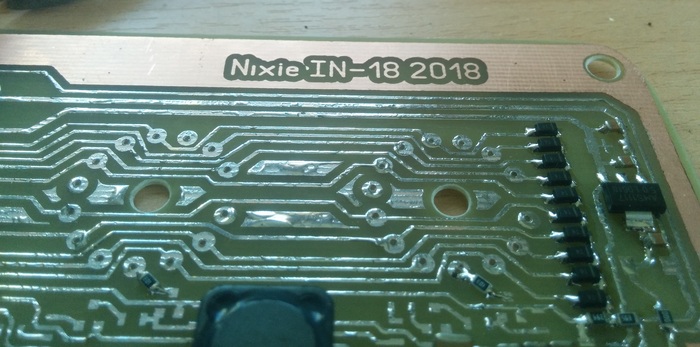

Единственная фотография с процесса пайки деталей. Надпись — для избежания ошибок при распечатке перед переносом на текстолит, да и чтобы пустое место занять:

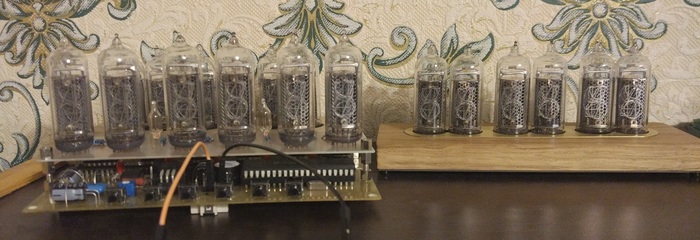

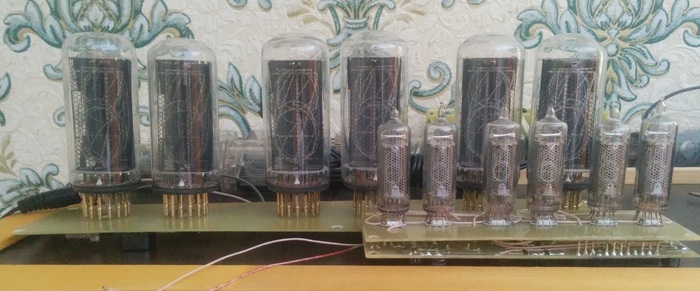

Сравнение с платой часов на ИН-16:

Далеко не с первого раза, но всё заработало:

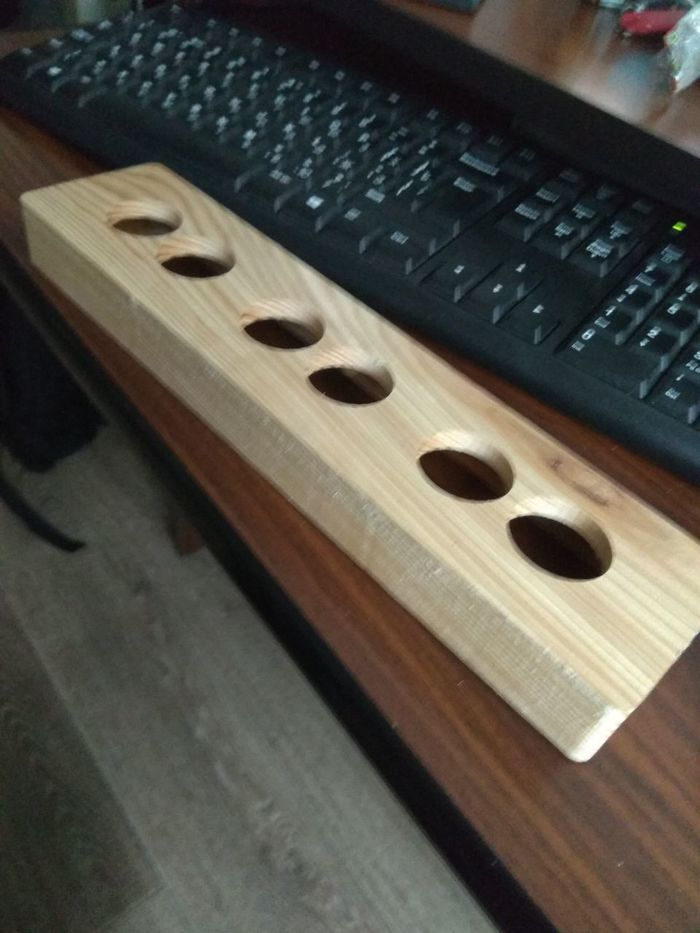

Тем временем уже был готов корпус для них. Его мне, кстати, изготовил один парень из СПб, причём совершенно бесплатно, за что я ему очень благодарен.

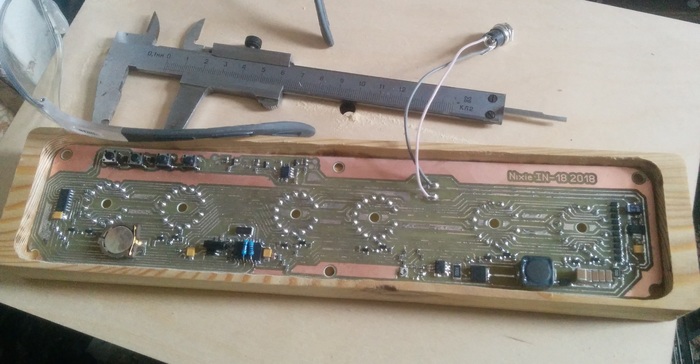

Зашкурил, покрыл лаком под красное дерево, установил плату:

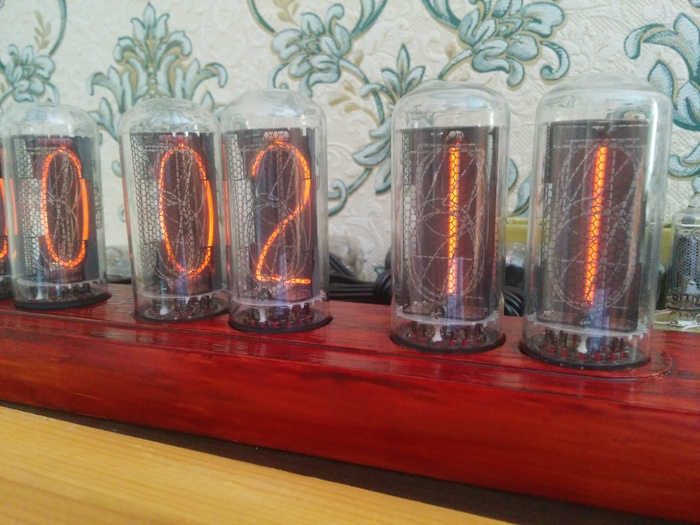

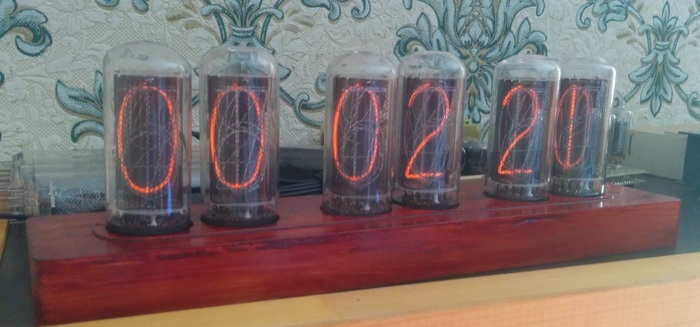

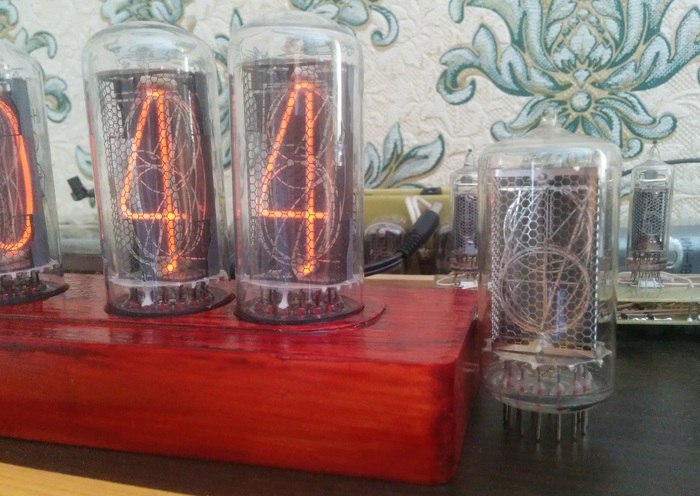

Вот что получилось в итоге:

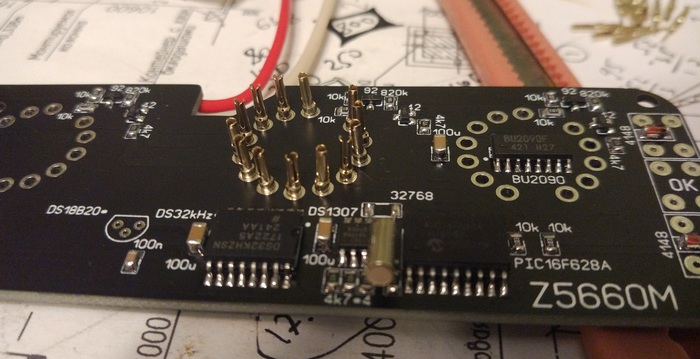

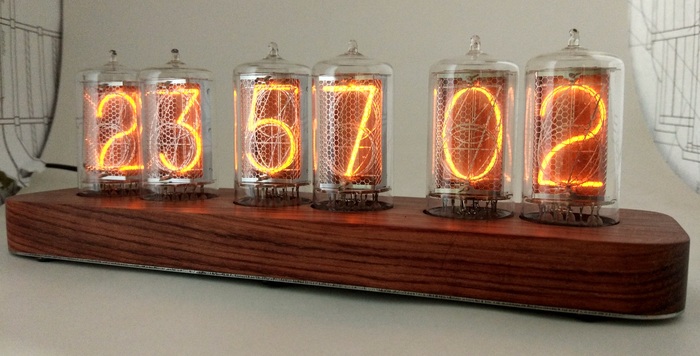

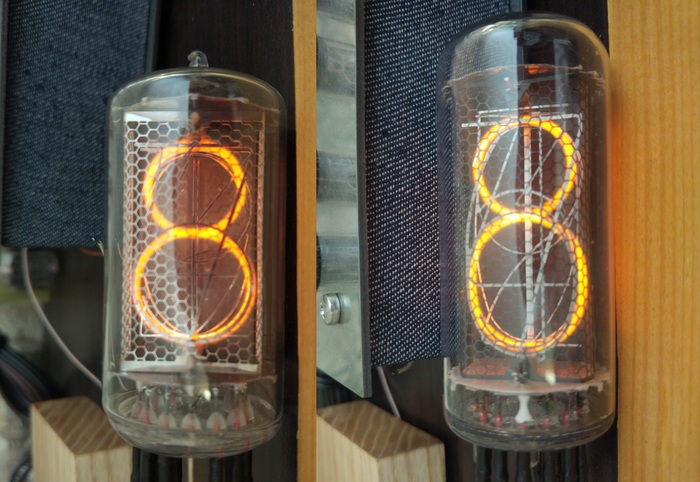

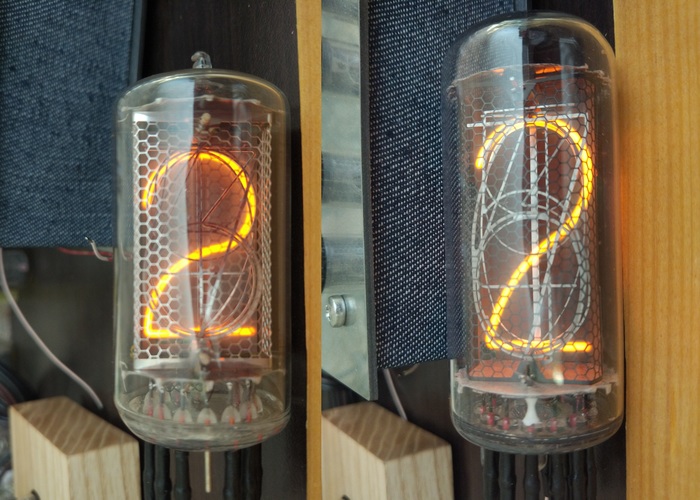

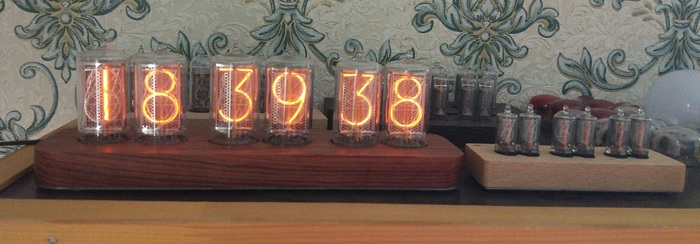

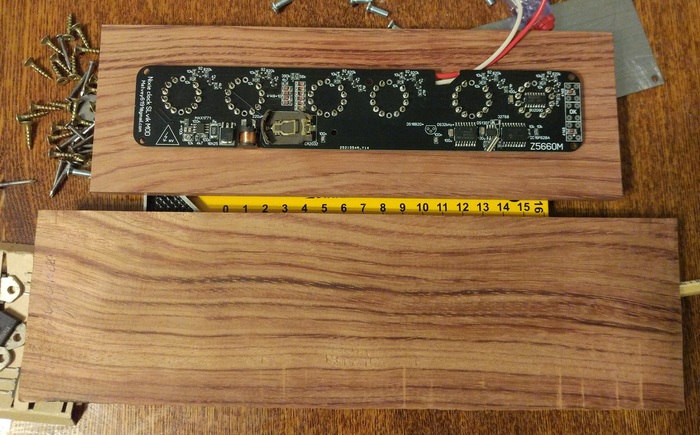

Сравнение с Z5660M:

Под другим углом:

Вот, собственно, и вся история.
Если вдруг кто захочет собрать себе такие же, мой совет — не надо. Лампы эти жутко дорогие, очень требовательны к питанию, и не очень красивы, на мой взгляд.

А питалово? Питаются от батарейки или от сети? Какова мощность системы?

Чем рисунок переносил на плату? Лазерный принтер или ЧПУшка?

отличная платка получилась. Скажите, а свой доработанный вариант платки не дадите? заранее спасибо.

Доброго времени суток) Классные часики вышли! Недавно рылся в чулане у деда отрыл несколько таких ламп ИН 18 думал что делать с ними и вот нашел что можно сделать часы но понял что сам сделать не смогу (платку) помогите с этим вопросом или может где достать готовый набор без ламп?

вопрос к ТС — как сделал плавный переход? то есть секунды моргают но переход с с 0 на 1 уж больно плавный.

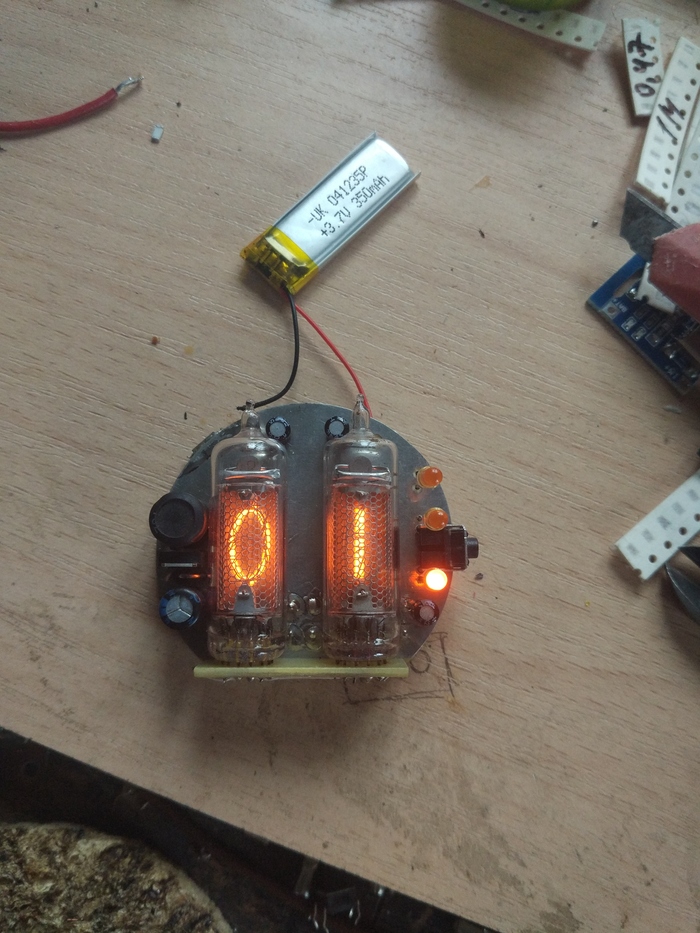

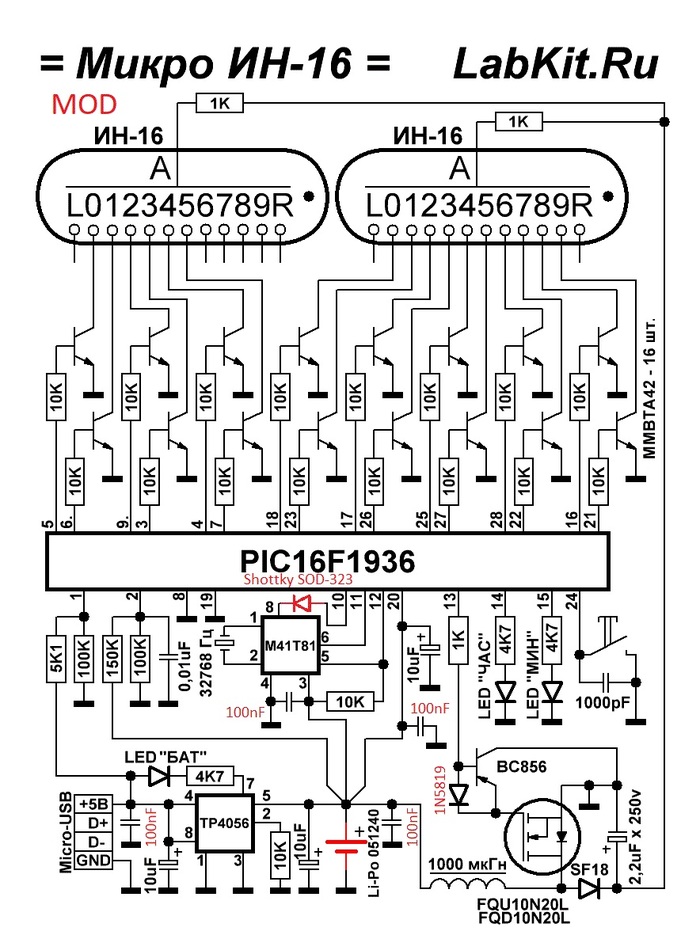

Часы "Микро" на двух индикаторах ИН-16⁠ ⁠

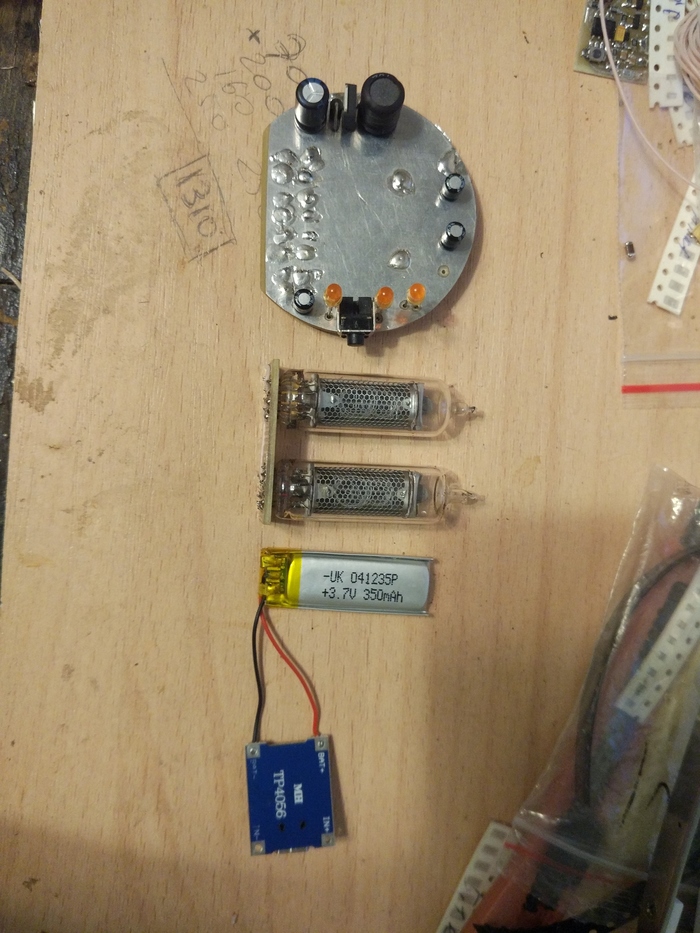

Если не ошибаюсь, это уже 7 версия моей модификации известных наручных часов на двух лампах ИН-16.

В этой версии по многочисленным просьбам заказчиков была добавлена светодиодная подсветка ламп. Разумеется, её можно отключить. А яркость регулируется путём замены токоограничительного резистора.

Ещё одно фото при другом освещении:

В то же время мне удалось найти пару необычных ИН-16: ячейки анодной сетки у них гораздо крупнее, а сами очертания цифр — другие. Это достаточно редкая модификация, которая мне очень нравится:

Для тех, кто захочет сделать нечто подобное, ссылка на сайт автора проекта с материалами для самостоятельного изготовления: http://labkit.ru/html/clock?id=479

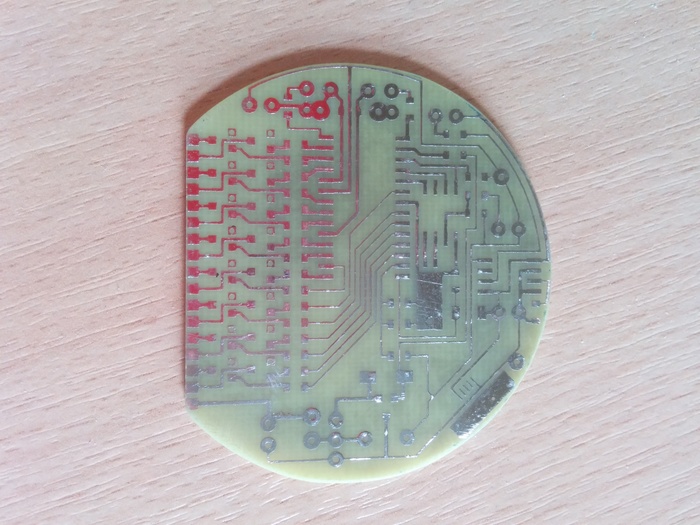

Обновлённая версия основы для наручных часов на двух ИН-16⁠ ⁠

Я уже довольно давно занимаюсь изготовлением электронной части для наручных часов Nixie clock на двух лампах ИН-16 и при этом постоянно стараюсь вносить в конструкцию что-то новое.
Про одну из прошлых версия я писал почти год назад — Мои вариант часов "Микро" на двух индикаторах ИН-16, версия 5, а вот новая:

Отличия от той версии:

Наличие 4 отверстий для крепления платы к корпусу.
Дополнения в шелкографии.
Красные лампы и красная плата для них.

Небольшое видео работы. Напоминаю, что в процессе зарядки можно активировать постоянный показ времени, а в обычном режиме лампы загораются после нажатия кнопки на пару секунд для показа часов и минут.

Часы Nixie clock на одном индикаторе R|Z568M⁠ ⁠

Недавно я наконец-то решился на покупку одной лампы R|Z568M от Dalibor Farny, чтобы понять, что она из себя представляет. Лампа мне понравилась, но купить ещё пять таких для сборки больших часов я пока не готов, поэтому собрал одноразрядные часы.

Дальше — видео работы и немного подробностей.

На сайте производителя https://www.daliborfarny.com/product/rz568m-nixie-tube/ можно найти всю информацию по этим индикаторам, а также много чего ещё. Я лишь перечислю основное: высота символа — 50 мм, высота лампы — 120 мм, диаметр в основании — 53 мм. Одна лампа с доставкой в РФ мне обошлась в 157 евро — около 14000 рублей на момент покупки.

Сравнение размеров с лампами Z660M и ZM1000:

Размеры «корпуса» часов — 30*86 мм. Пропорции, я считаю, подобраны хорошо.
Разъём питания (под БП на 12В 300мА) находится сзади, две кнопки для настройки, так как частый доступ к ним не требуется, — снизу. В часах имеется батарейка для поддержания хода времени при отключении конструкции от сети.

Функционал предельно прост: часы последовательно показывают десятки часов, единицы часов, десятки минут и единицы минут, и так по кругу. При этом имеется три режима смены цифр.

Первый — цифры достаточно резко загораются и так же резко гаснут:

Второй — цифры загораются и гаснут чуть более плавно:

Третий — смена цифр происходит с перебором:

В четвёртом режиме первые три постоянно чередуются.

Проектов одноламповых часов в интернете немного, так что сравнивать особо не с чем, но я надеюсь, что кому-то понравится и такое исполнение.

Часы с отсылкой на Divergence meter из аниме Врата Штейна — видео⁠ ⁠

Решил сделать небольшое видео с демонстрацией работы часов из поста Необычные часы для любителей аниме (в нём, кстати, есть несколько фотографий, которые лучше, чем данное видео, передают цвет и яркость свечения цифр — обязательно посмотрите).

А теперь расскажу, что тут происходит: на тридцатой секунды каждую минуту сначала происходит перебор всех цифр во всех лампах, затем — показ того самого числа из аниме. После этого — дата (1 мая 2021 года) и день недели (6 — суббота). Затем часы снова переходят в режим показа времени. При этом в третьей и шестой лампах каждую секунду туда-сюда «бегают» точки.

Часы эти работают от маленького импульсного блока питания на 12В и 250мА (разъём питания — на задней стенке), настраиваются пятью кнопками (можно увидеть их за лампами) и имеют батарейку CR2032 для поддержания хода времени при отключении от сети.
Размеры корпуса — 207*91*15мм (плюс высота ламп), древесина — махагон.

Ламповые часы на ГРИ ИН-14 Nixie Clock⁠ ⁠

Поделюсь с вами историей о создании ламповых часов на газоразрядных индикаторах ИН-14 1977года выпуска. Как то мне попался на глаза проект NixieClock от AlexGyver и я загорелся этой идеей))

Начал я с заказа печатных плат на одном известном китайском сайте jlcpcb и через пару недель платы были у меня

А когда печатные платы ехали я начал изготавливать корпусные элементы. Купил латунный пруток и на токарном станке сделал кольца для ламп

Далее в САПРе Фьюжен360 подготовил корпус для фрезеровки (это был мой первый опыт работы с ЧПУ) на фото как говорится первый блин комом и корпус переделывался

В итоге корпус получился следующего вида. Есть мелкие задиры и сколы, но они уйдут после шлифовки

После часа зашкуривания, покрытия морилкой и шлифовкой воском получилось вот что =)) Красота одним словом, проявилась структура дерева и глянцевый блеск, спасибо воску !)

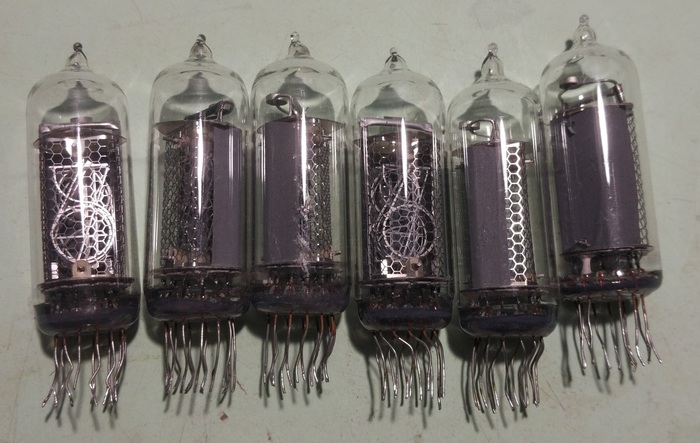

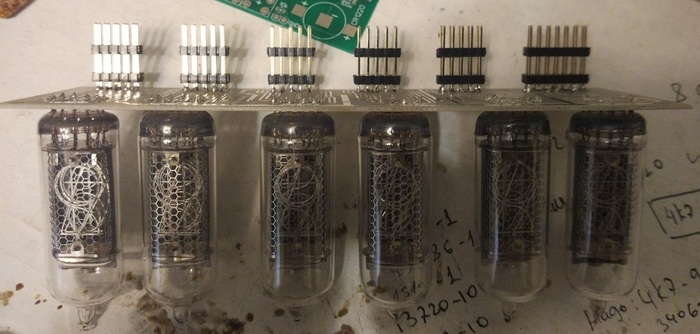

Перед пайкой проверил лампы ИН-14 все таки 1977 год когда меня еще и в планах не было))

Момент был волнительный т.к. что бы зажечь индикатор необходимо подать 170 вольт хоть ток при этом небольшой, но меня тряхануло знатно, когда неаккуратно схватился за лампу, а работает все это под управлением Ардуино от 5 вольт

Для справки — в индикаторах светится газ около катода на который подано напряжение , а не нить накаливания как это сделано в обычных лампочках Ильича

Все индикаторы были исправны вот вам и качество СССР спустя 44 года

Приступаем к финальной сборке
Все тонкости я расписывать не буду т.к. все они указаны на сайте проекта. Бери и делай, как говорится

Самое главное после пайки все хорошо промыть от флюса особенно где генерируется 170/190 вольт

После прошивки ардуинки лампы весело замигали цифрами

Подгоняем и устанавливаем в корпус и получаем следующую красоту ))

Синяя подсветка отключается и есть разные эффекты перелистывания цифр. В прошивке предусмотрено понижение яркости в зависимости от времени суток, что бы ночью не мешали спать. Время не сбивается при отключении питания т.к. в проекте предусмотрен модуль реального времени ds3231

Спасибо за внимание и всех с наступающим новом годом))

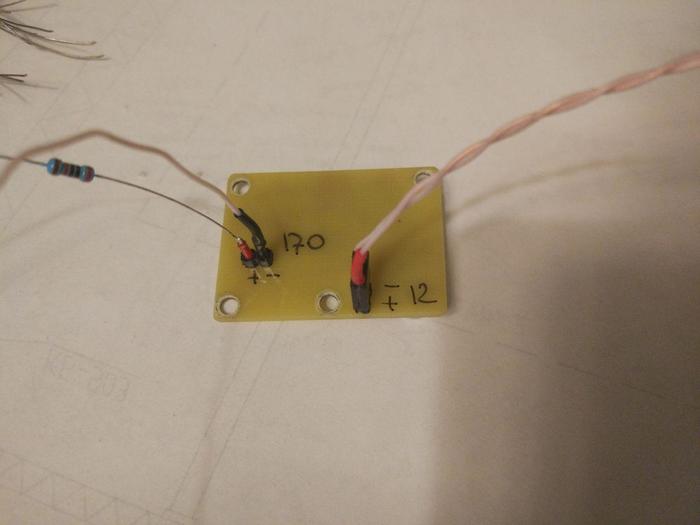

Простая плата для проверки газоразрядных индикаторов⁠ ⁠

Газоразрядные индикаторы устанавливались в различные приборы. При этом порой из-за специфики конкретного прибора в некоторых индикаторах могли зажигаться не все катоды. Спустя несколько десятков лет работы в таком режиме с катодами, которые никогда не зажигались, происходило так называемое «отравление» — цифры переставали светиться полностью или частично.
Перед установкой в часы мне нужно убедиться, что все катоды (даже те, которые не будут использоваться) во всех лампах светятся полностью. Для быстрой проверки индикаторов я использую блок питания на 9-12 Вольт и преобразователи из этого напряжения в 170 Вольт (если точнее, 150-200 Вольт, так как на платах присутствует возможность регулировки).

Вот его схема (токоограничительный резистор на схеме не показан, его номинал — около 10 кОм):

МАХ1771 выбрана потому, что была под рукой. Можно использовать и другие микросхемы.
Вот несколько отличий моего экземпляра от этой схемы:
L2 — 220 мкГн
Q2 — FQD16N25C

R5 — 0,1 Ом
C5 — керамика вместо электролита
D1 — US1M
R1 — 1 M
R4 — 10 k
R3 — 4,7 k

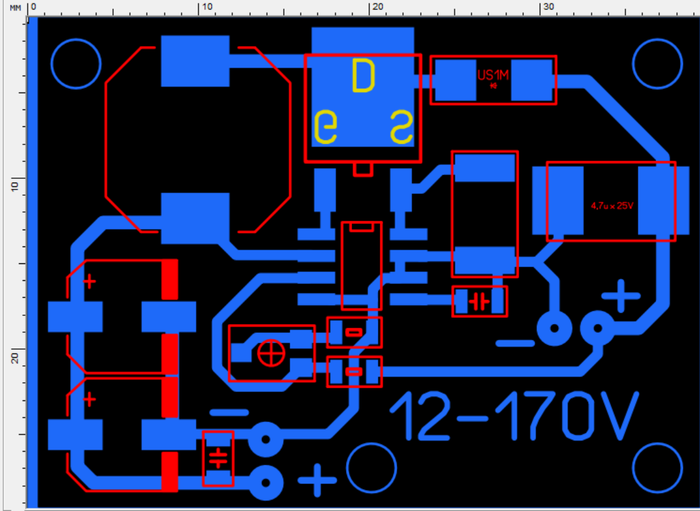

Плата — простейшая. Кто захочет повторить — вот изображение:

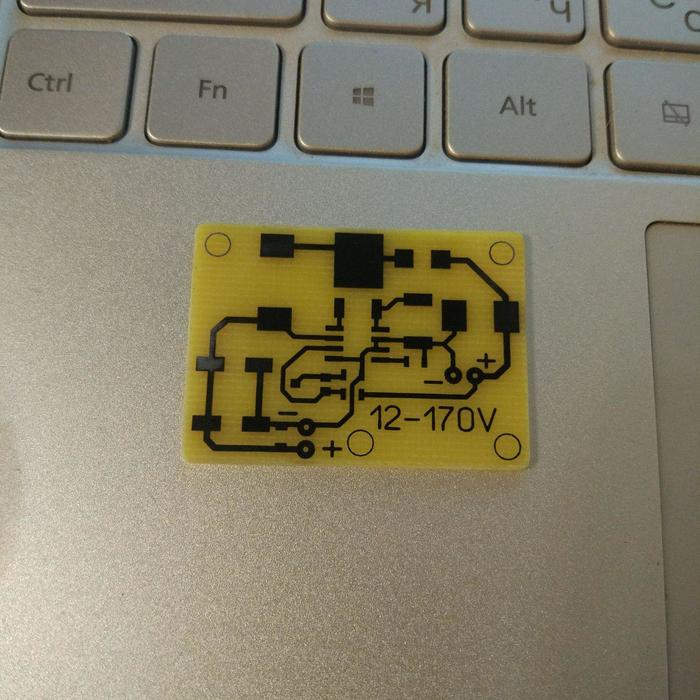

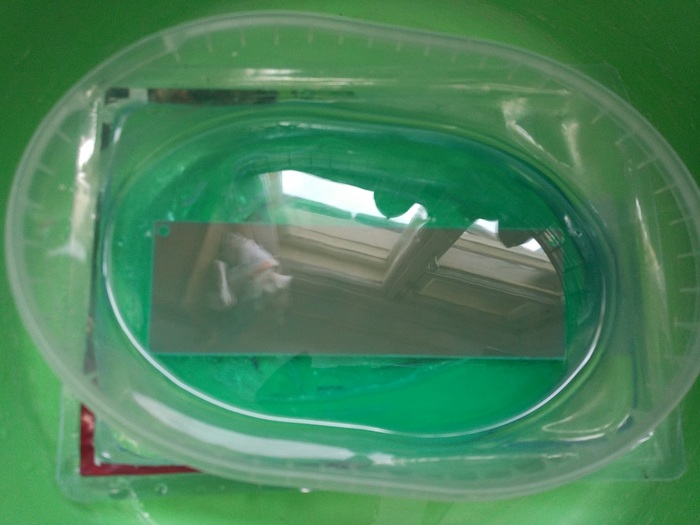

Перевёл рисунок на текстолит, вытравил:

Смыл тонер, залудил:

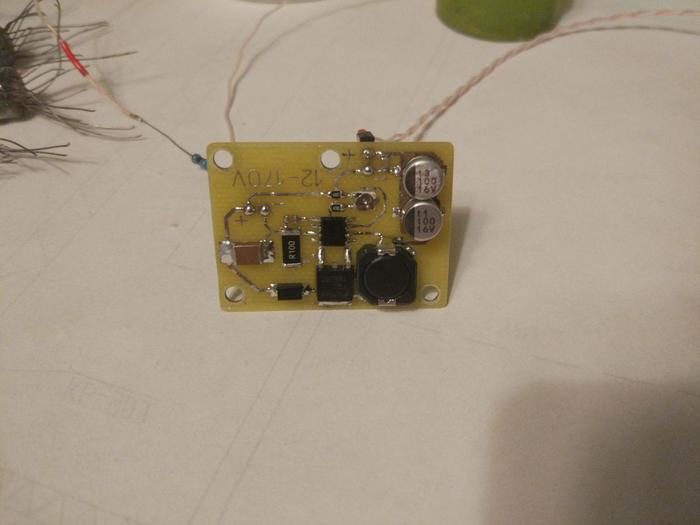

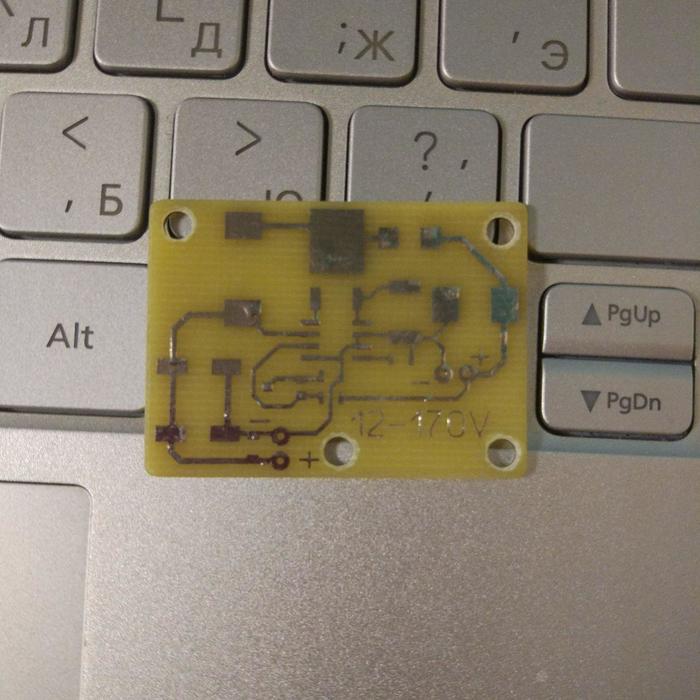

Впаял детали, покрыл лаком:

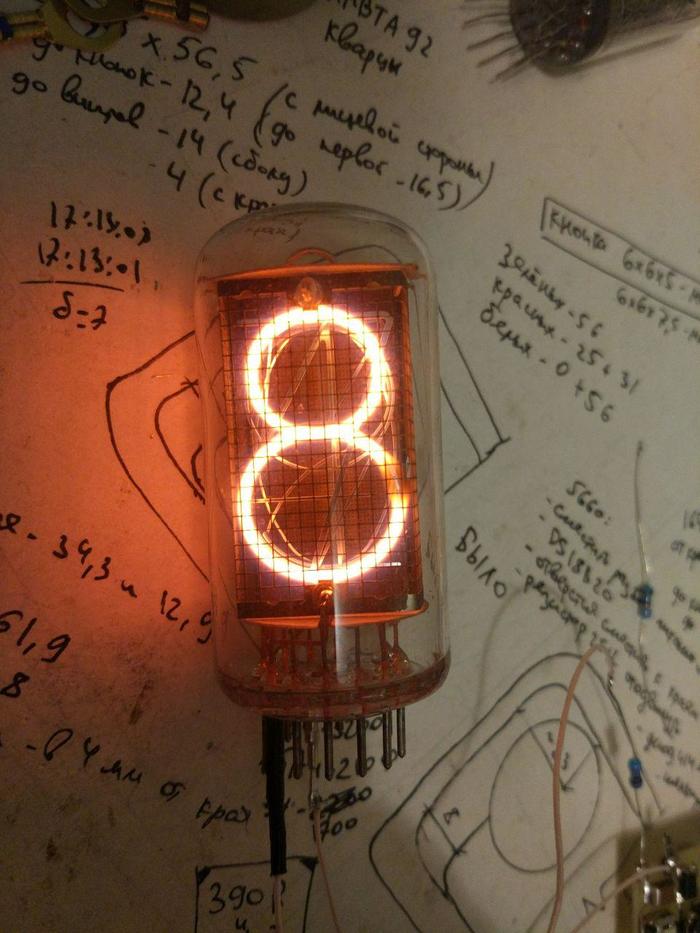

И в процессе работы:

С помощью этой же платы можно восстанавливать «отравленные» катоды. Не знаю, насколько мой метод эффективен и оптимален, но он работает. Суть заключается в подаче на нужный катод тока в несколько раз больше номинального до тех пор, пока он не станет полностью светиться. На примере одной лампы:
Сначала было так:

Спустя пару суток:

При этом неплохо бы после этого включить лампу на несколько суток в режиме перебора всех цифр, на всякий случай.

Сказка в ламповых часах ИН-12 или трон мышиного короля. Nixie clock⁠ ⁠

Одна моя очень хорошая знакомая (с которой я уже, к сожалению, не общаюсь) из Беларуси, увидев пост в инстаграм с часами, которые я подарил сестре (уже выкладывал отдельным постом ранее) попросила такие же и себе. Помня, что скоро и у нее день рождения, я согласился сделать их бесплатно, подарком, но с условием, что они будут такими, какими захочу я сам. Единственное, с чем я согласился — это условие от нее: «сделать сказку». Ну чтож, сказка, так сказка. Тем более, я сам волен выбирать какая. В основу сказки легла НРИ «Мышиная стража».

И что в итоге — встречайте, часы с названием «Трон мышиного короля»

Первым этапом были наброски в автокаде (благо размеры остались с предыдущей версии часов) с последующей доработкой в Максе. Также в процессе было решено сделать док станцию для телефона. Ну а далее, выпиливание деталей и склейка.

Т.к. в этот раз не хотелось в часах использовать много пластика, передняя,задняя панели и немного декора были вытравлены из латуни.

Далее немного чернения амиаком)

Внутри самих часов сделал небольшую миниатюру, как мыши собирают трон своему королю, которую в последствии должно было быть видно через прорези на передней панели (мышки, кстати все обычные кошельковые, которых можно найти почти в любой сувенирной лавке).

Далее — процесс сборки подставки, она же док станция (к сожалению фото ее сборки не делал) и самих часов..

Далее — это процесс декорирования подставки, грунтовка, покраска и прочее, результат можно увидеть на фото. Основная идея — мышки разбирают механическую ящерицу на нижнем ярусе и несут запчасти к своему королю внутри часов.

Кто-то скажет, что криво и т.п., и будет прав, но эти часы — мои вторые и многое я делал в них впервые (к примеру травление с гравировкой). Но все равно, всем спасибо, что прочитали! Материалы — старался использовать пластик по минимуму, в основном — лиственница, латунь, янтарь.

Часы на лампах ИН-8-2 в корпусе из древесины бубинга⁠ ⁠

Так вышло, что для следующих часов на индикаторах ZM1040 я купил довольно большую заготовку из этой экзотической для меня древесины с размерами, определёнными магазином, так что помимо основного корпуса решено было изготовить ещё один, для часов поменьше.

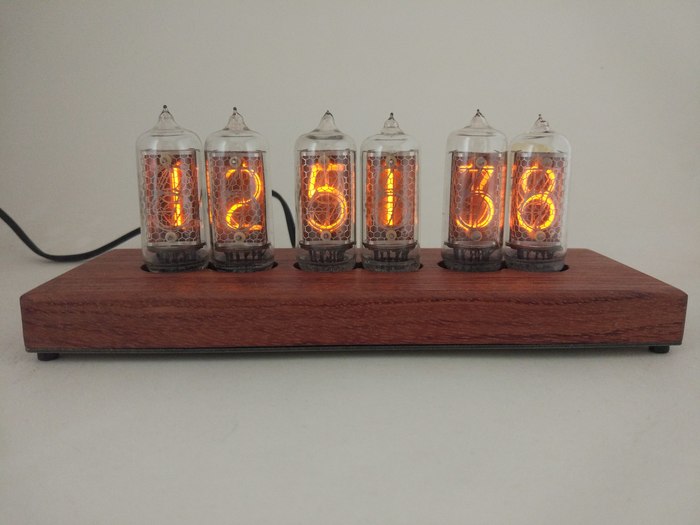

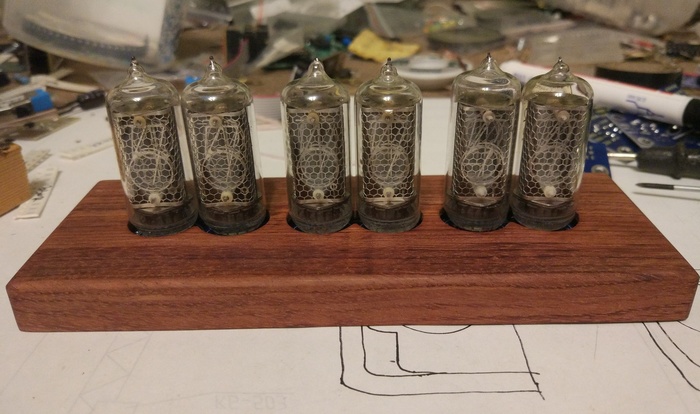

Вот что получилось в итоге:

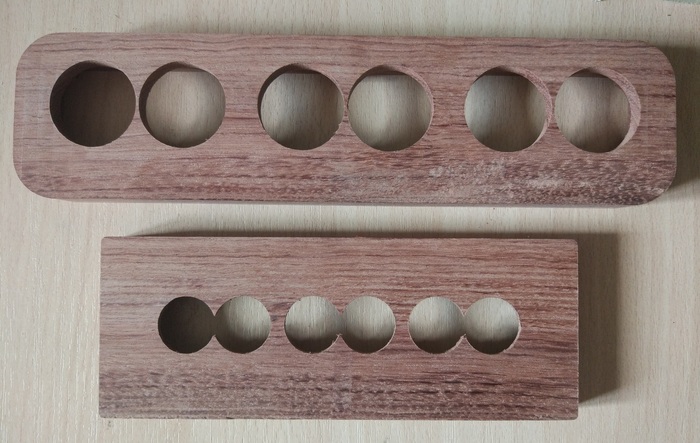

Вот сравнение размеров корпусов:

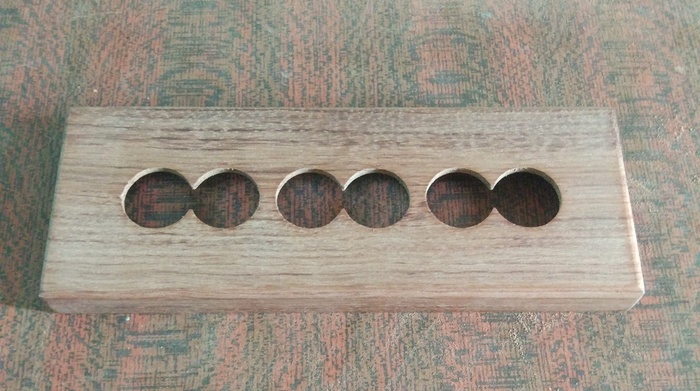

Сначала я сделал скругления на верхних кромках — так корпус стал ощущаться чуть тоньше:

Затем, как и всегда, покрыл корпус воском:

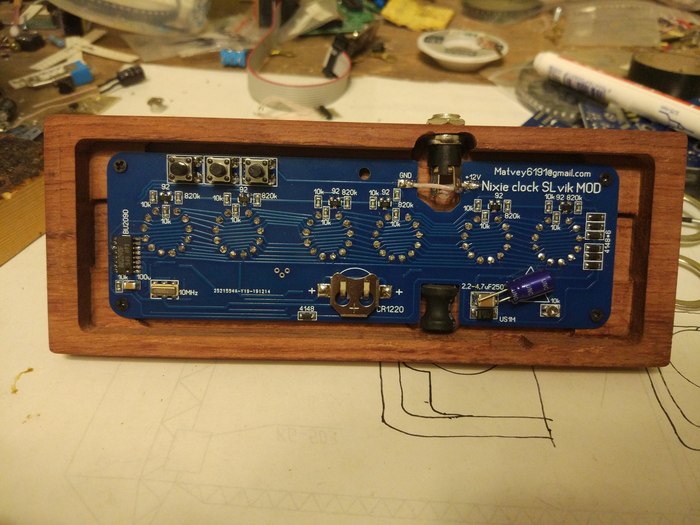

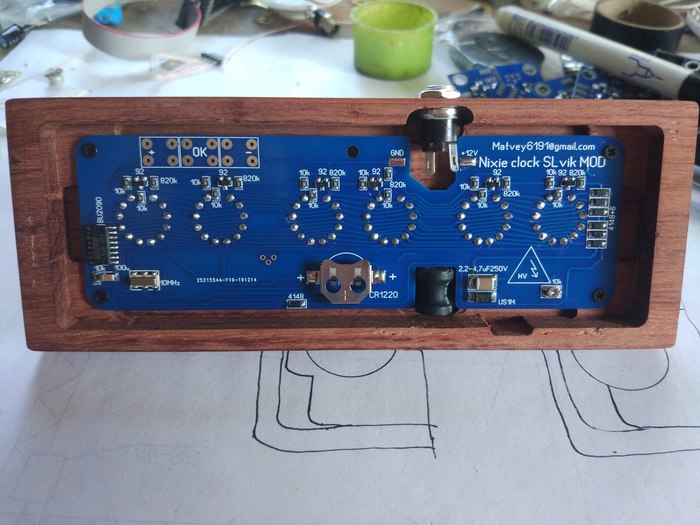

Установил в него плату (о процессе её изготовления можно почитать в одном из прошлых моих постов):

Корпус чуть больше, чем необходимо для неё, так как он универсальный — подходит и для моих плат с ИН-14, которые немного больше.
Установил кнопки, припаял разъём питания, добавил ещё один конденсатор:

Почти готово, осталось только поставить нижнюю крышку:

Под другим углом:

Не знаю, поможет ли мне это избежать гневных комментариев, но вот что хочу написать в конце: этот пост я пишу прежде всего для себя, чтобы сохранить фотографии в одном месте и иметь возможность кому-то потом его показать. Писать, что процесс изготовления показан недостаточно подробно, что нет множества технических деталей, файлов для повторения и так далее не нужно: этот пост — не пошаговая инструкция для желающих изготовить точно такие же часы. Кому не лень — найдут больше подробностей в прошлых моих постах и в интернете.

И пара ответов на часто задаваемые вопросы:

— Лампы я купил на Авито, по 300р за штуку, их там ещё много. И на других сайтах. И дешевле. И «у деда на рынке по 20р за штуку можно купить» — флаг в руки. Кто ищет — тот найдёт.

— Срок службы лампы в таких часах — десятки лет, а то и больше. Не верите — не нужно.

— Схем в интернете полно. В открытом доступе можно найти все необходимые файлы как для изготовления новичком в домашних условиях, так и для заказа на производстве. Схемы разные: и максимально простые, и с GPS и Wi-Fi. Я же изготавливаю часы под имеющиеся у меня детали с необходимым мне функционалом.

Если хотите задать вопрос, на который я не смогу ответить в комментариях — пишите на почту, она написана на плате часов.

Часы на лампах ИН-14. Статическая индикация⁠ ⁠

Если кто не в курсе, об отличиях статической от динамической индикации можно почитать, например, вот тут: https://www.stud24.ru/circuit-technique/staticheskaya-i-dina.

На этот раз для повторения был выбран вот этот проект: http://robocua.blogspot.com/2015/02/blog-post.html — там же есть подробное описание, схемы, платы, прошивки и всё остальное.

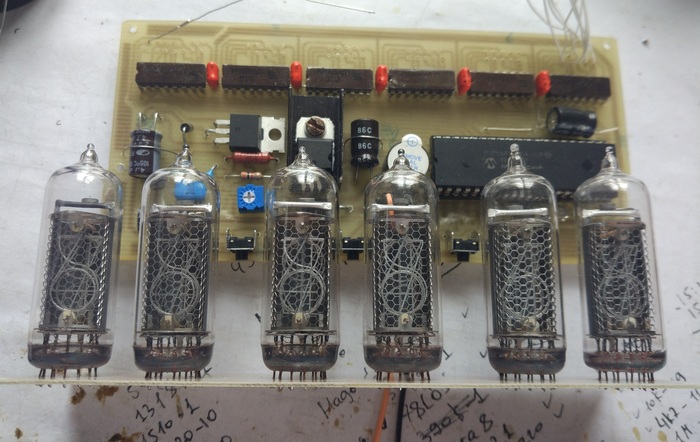

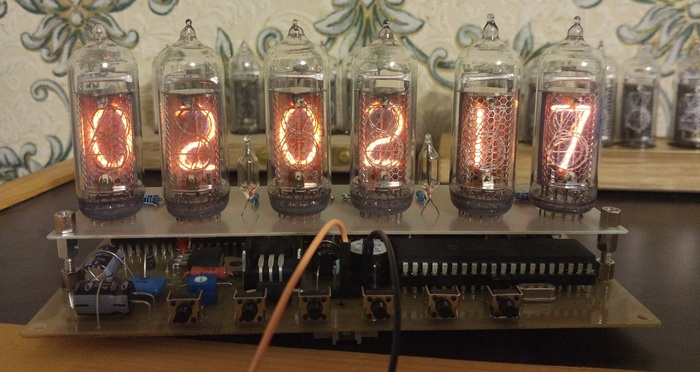

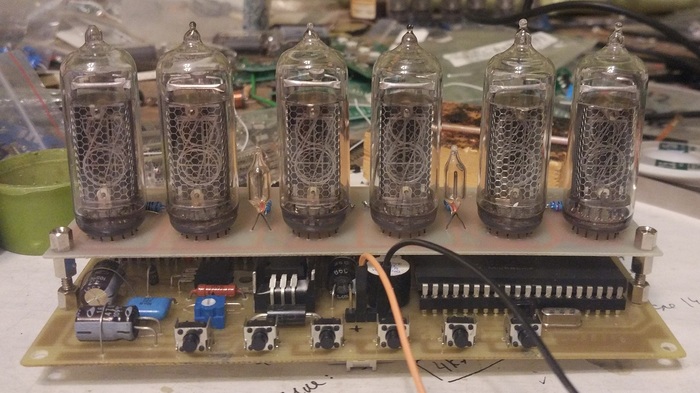

Вот что получилось:

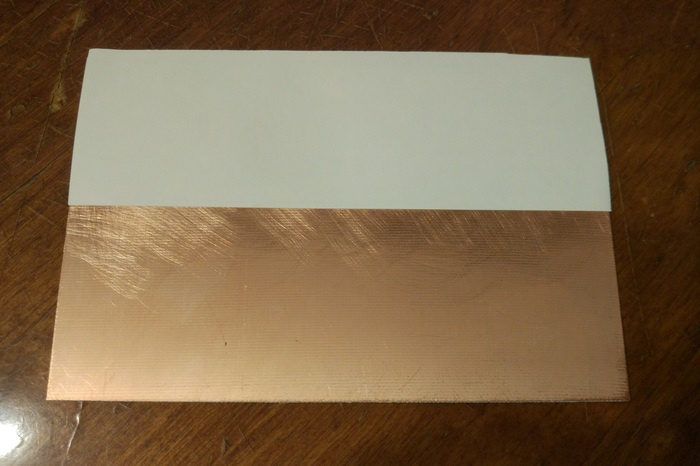

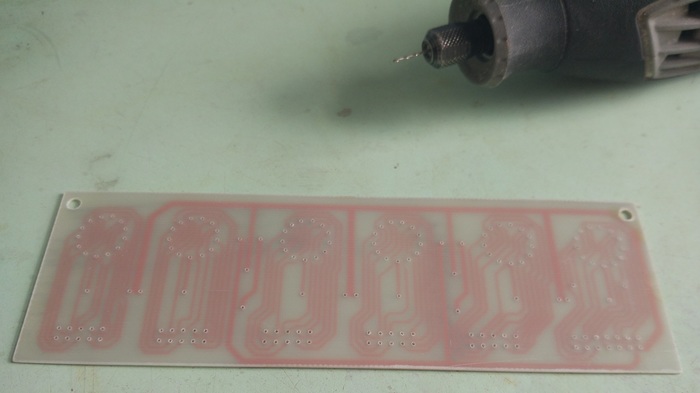

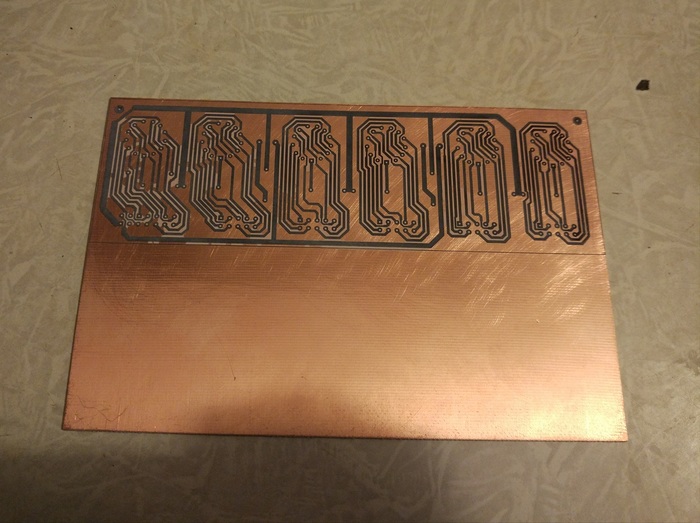

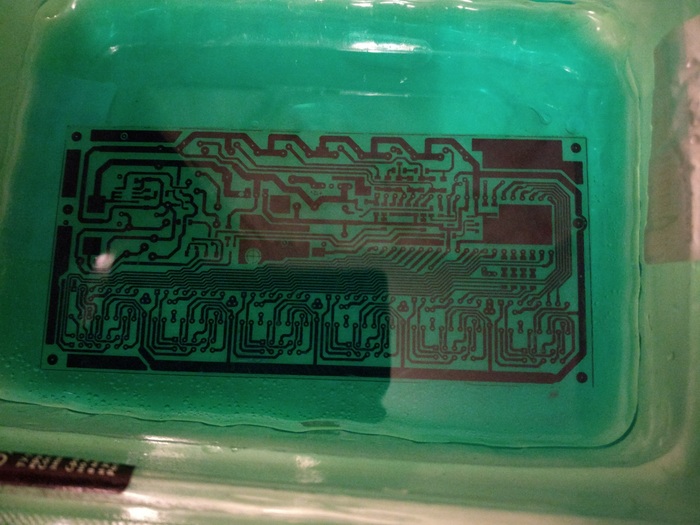

А теперь немного о сборке. Как обычно, изготовление плат — ЛУТ-ом. Печать, перевод на текстолит:

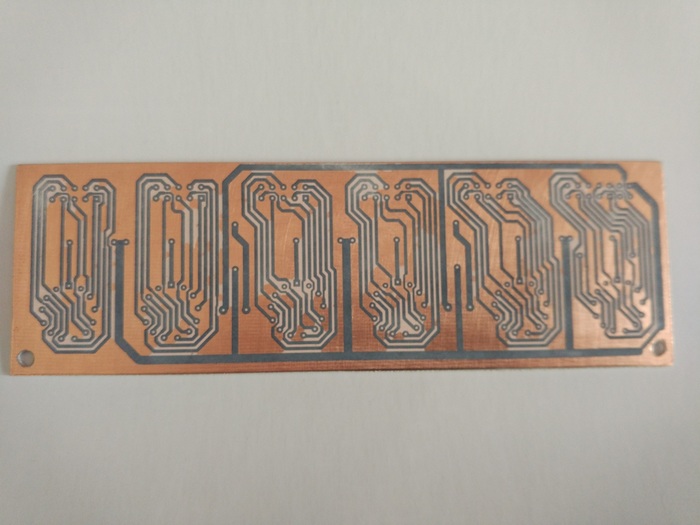

Маленькая плата — верхняя, с индикаторами. Большая — основная:

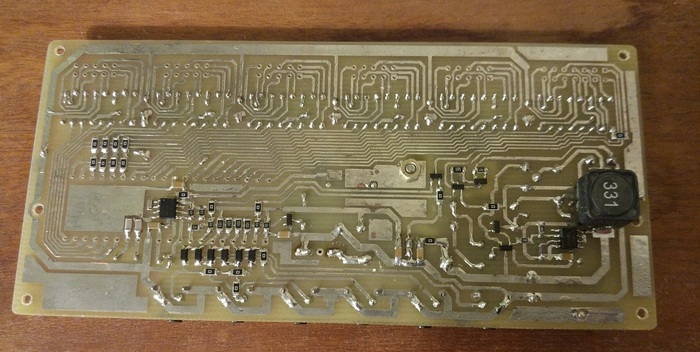

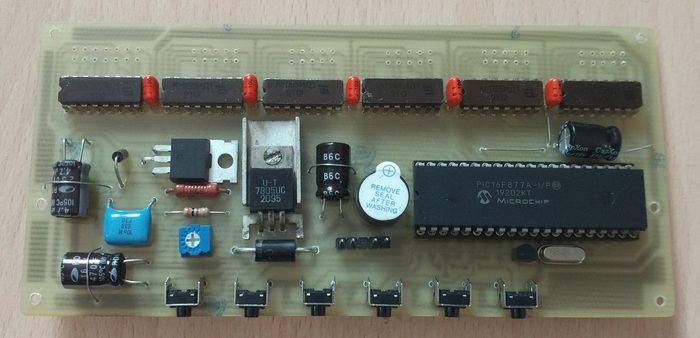

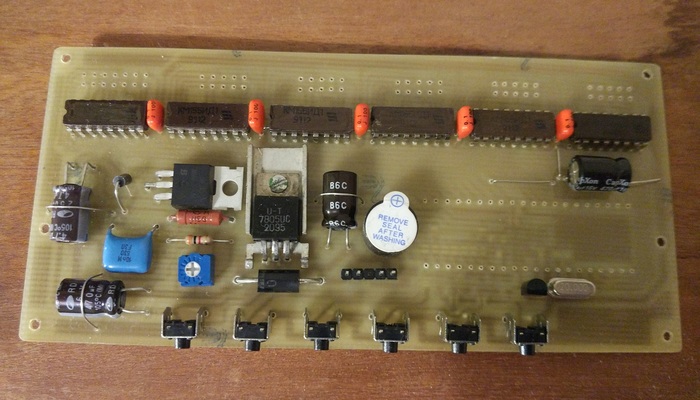

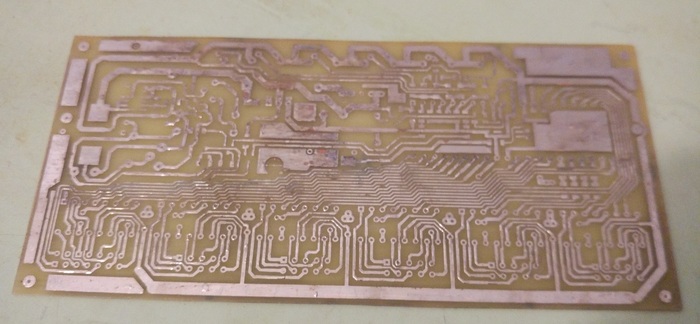

Почти готовая нижняя плата:

Установка их на плату:

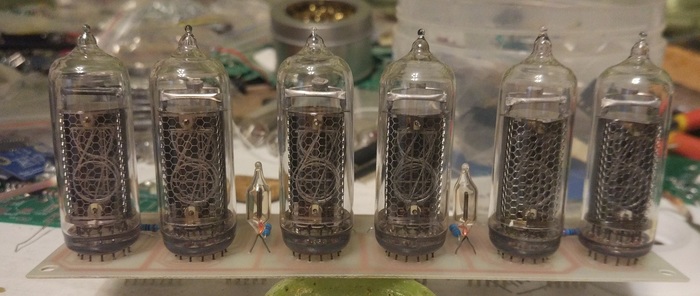

Туда же — разделительные лампочки:

Разъёмы для соединения с основной платой:

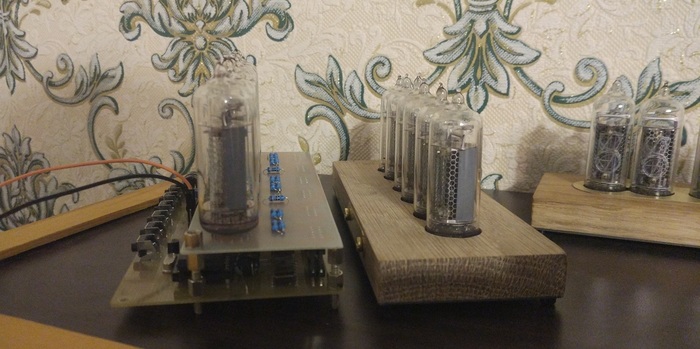

Сравнение размеров с часами с динамической индикацией:

На этом всё. Корпус, думаю, новый владелец изготовит сам.

Ответы на большинство вопросов по таким часам, которые могут возникнуть у читателей, уже есть в прошлых моих постах. Кому не лень — найдут.

Если что, почта — matvey6191@gmail.com

Мои самые большие часы Nixie clock на Z5660M⁠ ⁠

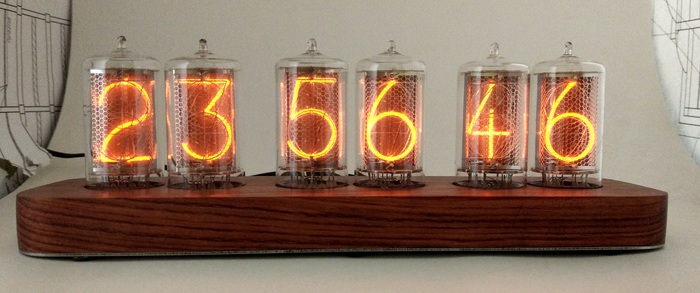

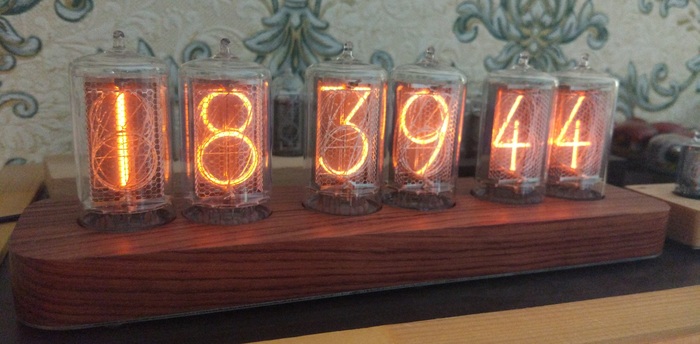

Наконец-то я их закончил. Вот небольшой спойлер:

И небольшой рассказ о процессе сборки.

Схема использована всё та же, что и в большинстве моих старых часов: простая и надёжная.

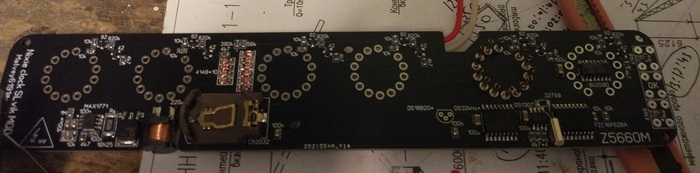

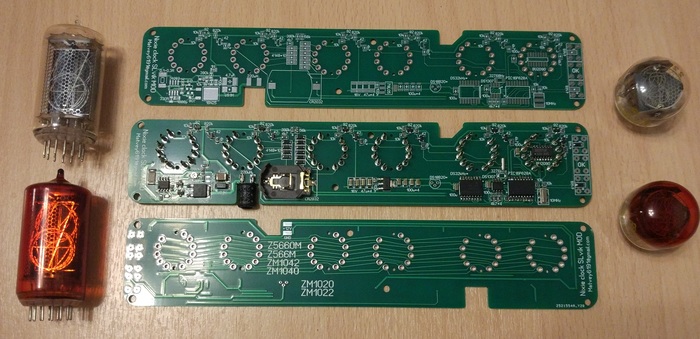

По ней была изготовлена плата (на фото она снизу):

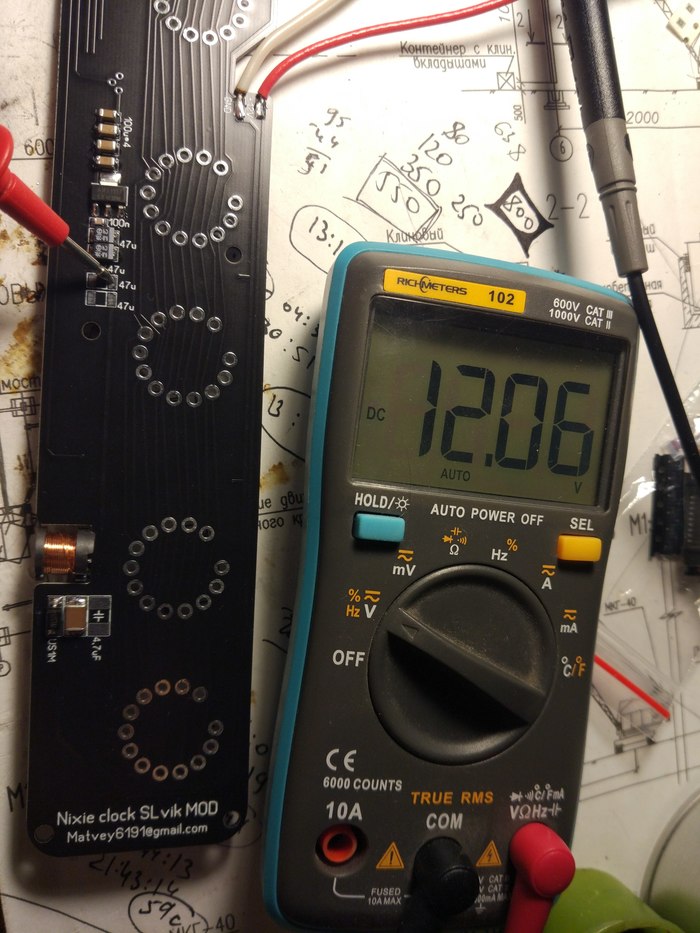

Сборка — как обычно: по этапам. Проверка наличия 12В на входе:

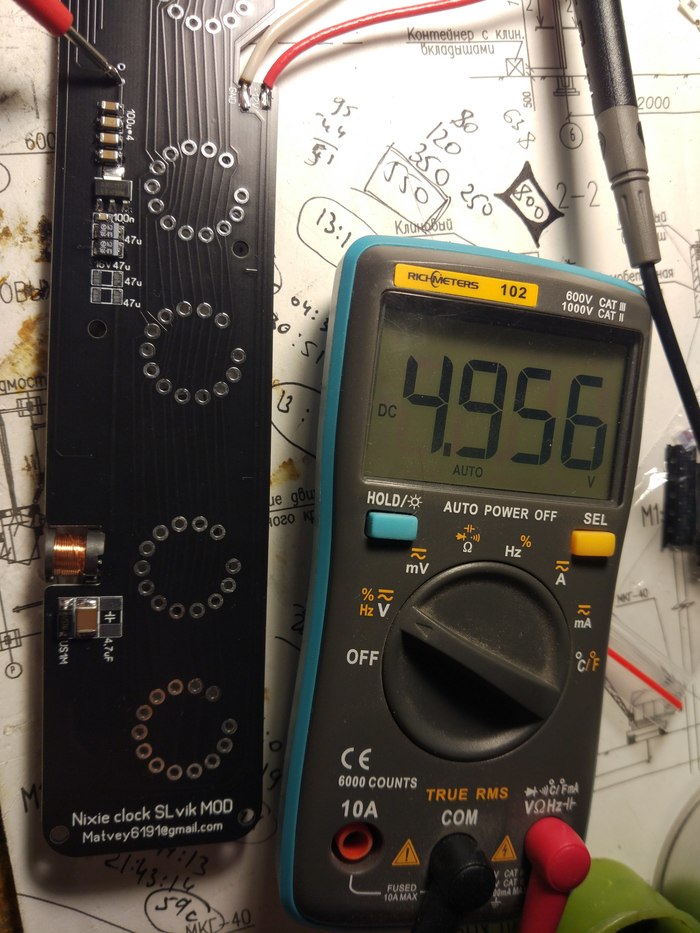

Проверка стабилизатора на 5 Вольт:

Проверка повышающего преобразователя. Он регулируемый, так что напряжение позже будет поднято до 170-180В:

Пайка остальных деталей:

Ножки под лампы:

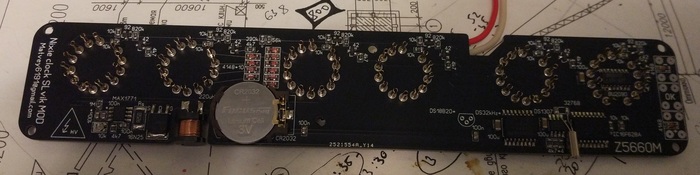

Готовая плата, осталось только поставить лампы и включить:

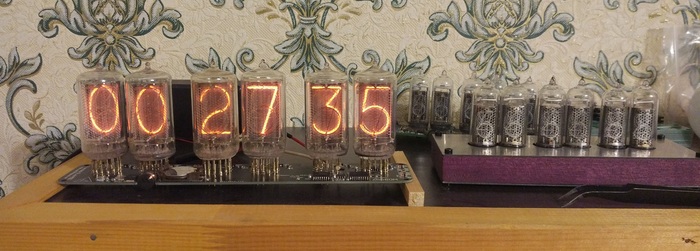

Первый запуск и сравнение с часами на ИН-14:

Попутно была подготовлена заготовка для корпуса:

Однако, при разводке повышающего преобразователя были допущены ошибки, так что платы решено было переделать. Вот такими они получились во второй раз:

Тут уже о сборке писать нечего — всё то же самое. Результат:

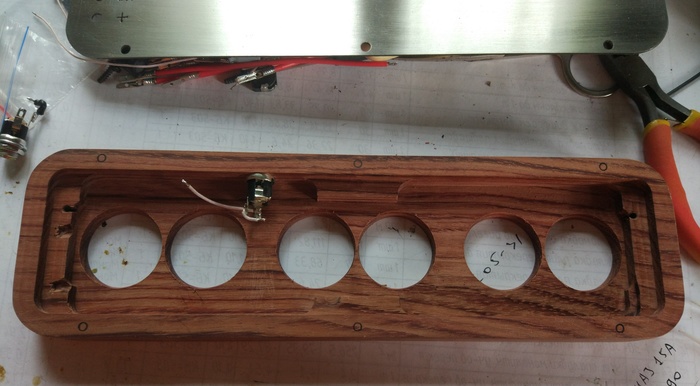

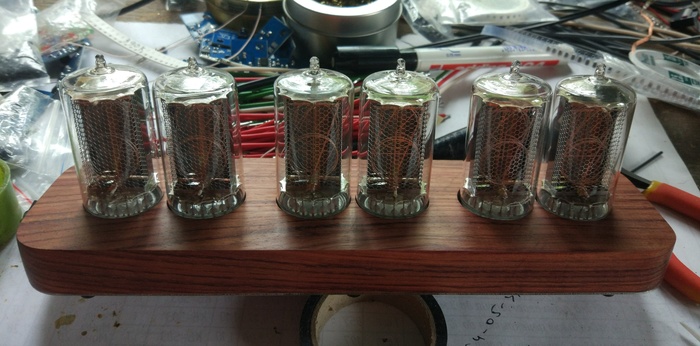

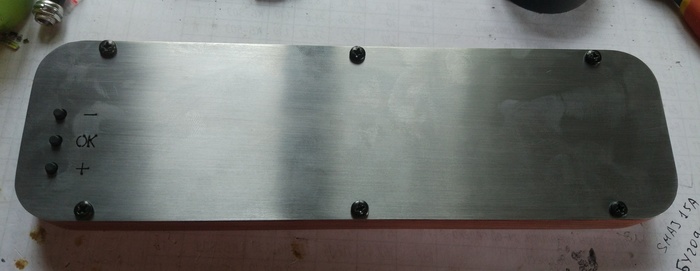

К тому времени уже завершалась работа над корпусом:

Очередное «первое включение» и сравнение с миниатюрными часами из моей коллекции:

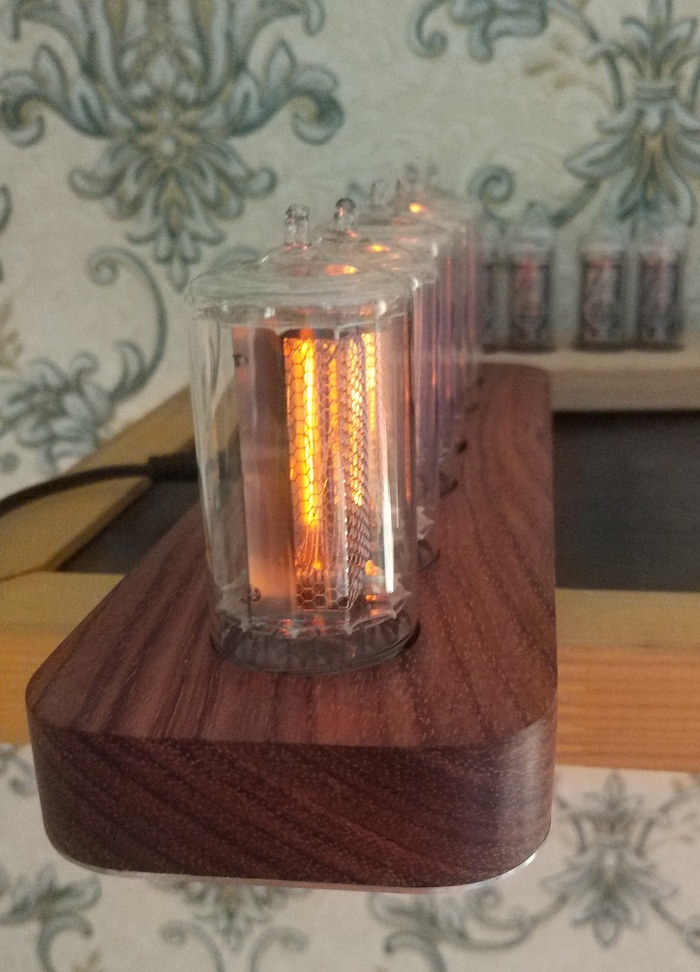

И несколько фото в импровизированном лайтбоксе (на такие большие часы он оказался не рассчитан — видно боковые стенки):

На данный момент я считаю, что это лучшие из часов, которые я собрал. Красивая древесина, минималистичный лаконичный корпус из массива бубинго, мои любимые лампы Z5660M (я уже писал здесь пост о том, почему они нравятся мне куда больше, чем ИН-18).
Теперь в планах — сборка ещё одних таких же, но в ещё более компактном корпусе и, возможно, сборка похожих, но на 4 лампах.

Спасибо за внимание.

Вторая версия часов на лампах NL-5870⁠ ⁠

Те часы я обменял на лампы, но так как мне они понравились, решил собрать ещё одни такие же.
Схема, взятая за основу, всё та же: http://robocua.blogspot.com/2013/12/16-project.html
Сначала была нарисована плата:

Основной целью были минимальные размеры. В итоге получилось две платы 100*33 мм: нижняя — основная, верхняя — с лампами. Верхняя плата сделана в двух вариантах: под NL-5870 (и аналоги с тем же цоколем) и ИН-16. На платах есть мелкие не критические ошибки, но я решил их исправить перемычками, а не изготавливать новые платы.
При желании платы можно было бы сделать ещё компактнее, но мне достаточно и этого.
Вот такими они получились:

Собирал по этапам. Сначала — преобразователь на 5В:

Затем — на 170В (регулируемый):

Ещё часть деталей:

На фото верхняя плата под ИН-16, так как я собирал оба варианта часов параллельно.
После установки ламп и соединения плат получилось следующее:

Корпус был изготовлен на фрезерном станке:

И покрыт воском:

До примерки ( сзади — часы на ИН-16, которые к этому времени уже были полностью готовы):

Немного доработал внутреннюю полость корпуса и поместил плату внутрь. Разъём питания закрепил на задней стенке, а кнопки позже будут выведены на нижнюю крышку:

Ну и куда же без сравнения. Слева — бук, справа — венге:

Высота символа в лампах одинаковая, а вот сами колбы — различные. Под другим углом:

Если кому-то понравились лампы, ищите их на Ибэе — там есть пара лотов. Я покупал в США, по 20 долларов за штуку (в поиске у лота будет указана цена 25 долларов, однако при покупке 6 штук сразу будет небольшая скидка). Ссылку тут размещать нельзя, поэтому только так.

Я же сейчас жду возможности вырезать лазером нижнюю крышку, чтобы получить полностью готовую конструкцию.

Тёплые ламповые часы⁠ ⁠

Первым делом — покупка ламп. В этот раз мне удалось купить большое количество на плате от калькулятора:

Затем — выбор схемы. И снова взял ту же самую, только обновлённой версии, где в качестве RTC применена DS3231SN. Всё необходимое для изготовления можно найти на форуме Радиокот: https://www.radiokot.ru/forum/viewtopic.php?f=25&t=88056.
Схема выглядит примерно так:

Пара свободных вечеров за ноутбуком — и плата готова:

Затем её нужно изготовить. Печать:

Перевод на текстолит (см. технологию ЛУТ):

Обрезал лишний текстолит:

Травление в перекиси водорода (200 мл) с лимонной кислотой (60 г) и солью (2 чайные ложки) — мне нравится и подходит этот состав:

После удаления лишней меди:

Ацетоном смыл тонер:

Сверлом 0,7 мм сделал все отверстия, плюс 4 больших по углам для крепления платы к корпусу:

Пайка деталей с одной стороны платы:

Затем — установка ламп:

Корпуса по моему заказу изготовили на фрезерном станке с ЧПУ. Сразу несколько штук изготовить оказалось дешевле — пригодятся для следующих часов:

В этот раз добавил небольшой элемент из латуни — на него можно будет нанести гравировку:

Корпус изнутри пришлось немного доработать. Плата закреплена:

По моему чертежу изготовили нижнюю крышку:

Пайка кнопок. За кадром — пайка батарейки CR2032 для поддержания хода часов при отключении от сети:

Примерка крышки. До шлифовки:

Крышку не полировал, а шлифовал наждачкой для получения равномерно расцарапанной поверхности — весьма неплохой узор получился. Увы, фото этого не передаёт. Крышка установлена:

Всё готово к первому включению:

Несмотря на такое название, лампы совсем не греются (привет любителям тёплого лампового звука).
Заранее постараюсь ответить на наиболее популярные вопросы:
Лампы можно без труда купить на Авито и других сайтах с объявлениями, примерно по цене чашки кофе.
Срок службы — годы, вероятнее — десятки лет. Первые такие часы я собрал лет 7 назад — прекрасно работают.
Цифры хорошо видно днём, при этом ночью они совсем не мешают.
Работают часы бесшумно.
Всё для повторения — в гугле и ссылке из начала поста. Схем существует множество, эту конкретную никого повторять не агитирую.
Работают они от блока питания на 12 В, 200 мА.

Если есть ещё вопросы по теме — постараюсь ответить в комментариях.
Почта — matvey6191@gmail.com

Наручные часы на двух ИН-16, версия 3⁠ ⁠

Прошёл примерно год с того момента, как я в последний раз собирал такие часы (можете сами найти мои старые посты), и вот опять меня попросили собрать несколько экземпляров.
Оригинальные проект — http://labkit.ru/html/clock?id=479 — там же схема и подробное описание

Вот что получилось у меня:

Из блога по второй ссылке была взята плата, которую я незначительно доработал:

Пайка части деталей, примерка ламп:

Ещё некоторые детали:

Остаётся только впаять лампы и аккумулятор, соединить платы:

В работе. После нажатия кнопки часы пару секунд показывают часы, затем — минуты:

В процессе сборки появились ещё некоторые идеи по изменению конструкции, которые я постараюсь воплотить в будущих версиях.

Так как заказчики пожелали изготовить корпуса самостоятельно, на этом моя работы была окончена.

Часы на лампах ИН-16 — теперь наручные⁠ ⁠

Повторение ещё одного проекта Тимофея Носова с незначительными доработками. Оригинал тут: http://www.labkit.ru/html/clock?id=479 — там же все исходники (прошивка, плата), описание процесса сборки и настройки и прочее.
Вот что получилось у меня:

Да, пока без корпуса.

Часы на 2 лампах, так что время показывают не всё сразу, а сначала часы, потом минуты, по 2 секунды. Включаются нажатием кнопки — это же экономит заряд аккумулятора. Заряжаются от USB (на фото они как раз на зарядке).

Теперь о сборке. Немного изменил плату, увеличив толщину дорожек и сместив некоторые элементы. После добавил керамические конденсаторы параллельно электролитическим, ещё один непосредственно на выводы микросхемы часов реального времени. Диод 4148 заменил на Шоттки 1n5819, добавил по рекомендации ещё один диод между 8 выводом РТС и МК. Вот что получилось:

Красным здесь показаны мои изменения.
А вот плата:

Если точнее, то некоторые изменения вносились в плату и схему уже после сборки, так что на фото процесса сборки можно заметить эти несоответствия.

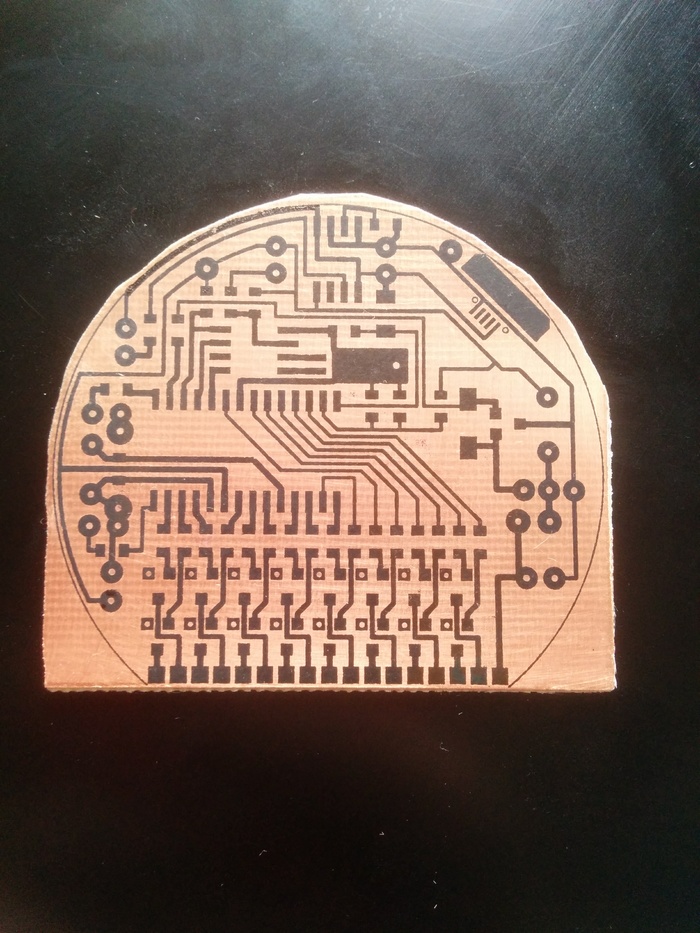

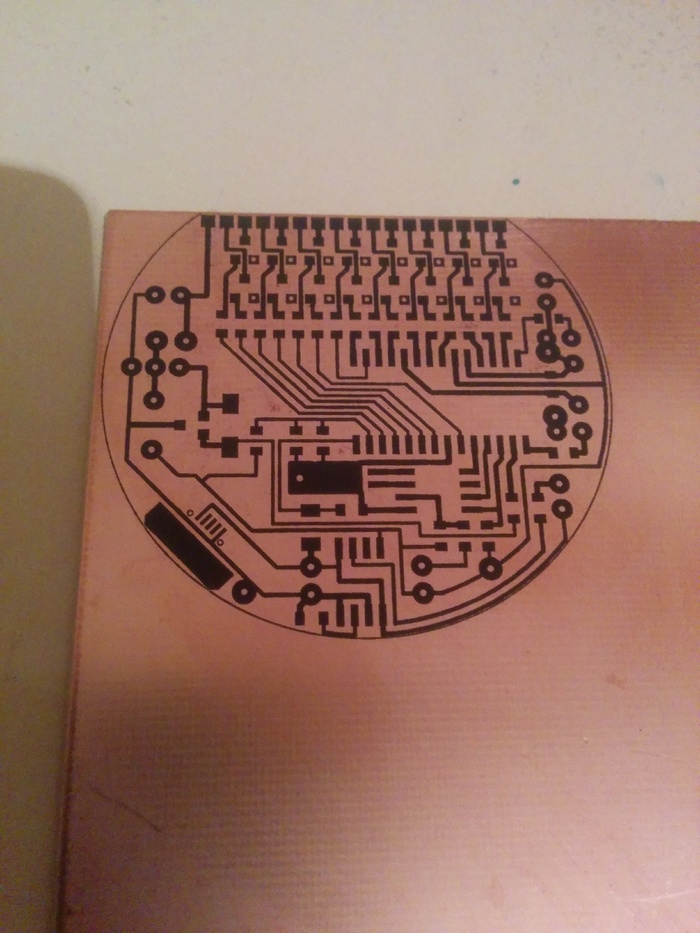

Напечатал плату, утюгом перенёс на текстолит — даже дорожки 0,35 мм получились вполне неплохо:

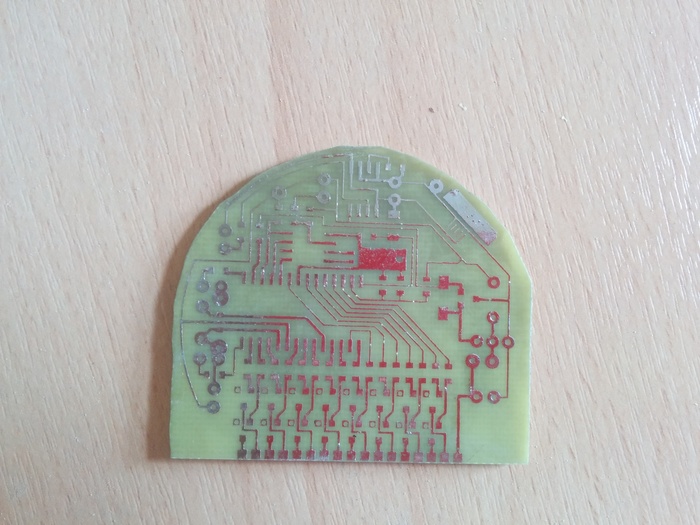

Лобзиком отпилил лишнее:

Вытравил в лимонной кислоте с перекисью, залудил:

Снова обрезал лишнее и придал плате нужную форму наждачкой:

То же сделал с платой с лампами.
Фото процесса сверления отверстий и пайки деталей нет, так как не делал их, посчитав это лишним.

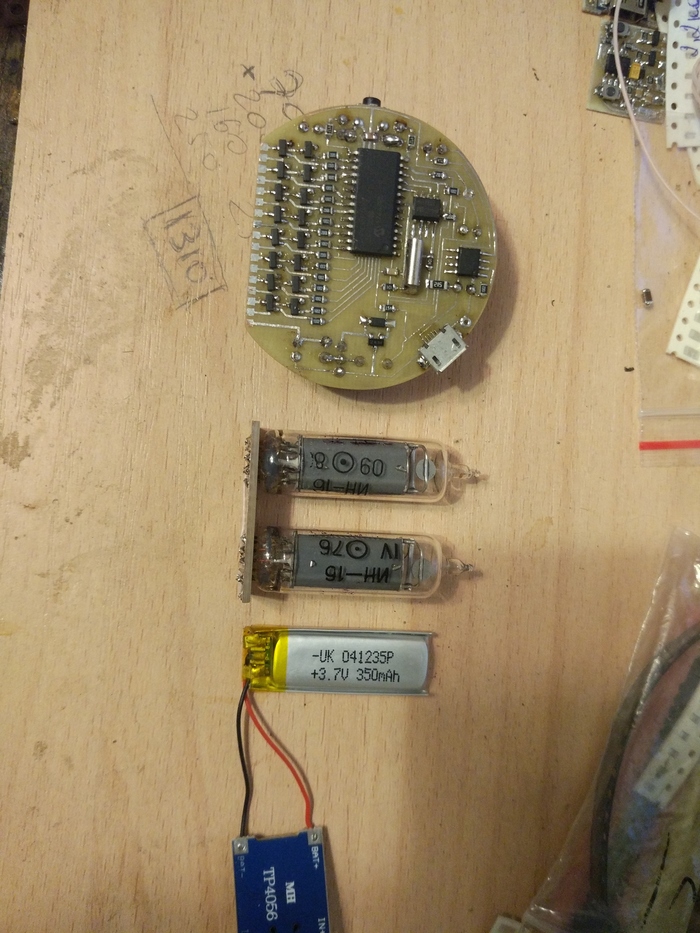

В итоге получилось вот что:

Аккумулятор заряжал отдельно перед установкой в часы.
С другой стороны:

Соединил основную плату с платой с лампами (аккумулятор к тому времени уже зарядился):

На фото выше часы показывают минуты.
Далее был долгий процесс поиска замыканий и непропаев на плате (не горели некоторые цифры, а между некоторыми было кз). На этом же этапе были добавлены все элементы для стабильной работы часов — об этом в начале поста.

Понимаю, что по фото может быть не очень хорошо понятен принцип работы часов, поэтому вот видео. В нормальном режиме работы после нажатия на кнопку часы 2 секунды показывают часы, затем 2 секунды — минуты. При установке же на зарядку (как на видео), при нажатии на кнопку начинается циклический показ часов и минут.

А если вдруг кому интересно, то все файлы (оригинальные и мои) на диске — https://drive.google.com/open?id=1AjgUUNP07P2CaG1hOrR0ji2bvS.

Сейчас на очереди поиск конторы, которая сможет напечатать мне хороший корпус, а затем — изготовление ремешка. Если всё получится, то и об этом напишу.

Если есть вопросы — пишите, постараюсь ответить.

Часы Nixie clock: обновлённая версия на 6 лампах ИН-14⁠ ⁠

Итак, меня наконец разбанили после публикации поста о продаже коллекции моих часов на гри, так что продолжим.

Эта схема часов на 6 индикаторах ИН-14 мне очень нравится (можете найти здесь пару прошлых моих постов об их сборке), однако я стараюсь постоянно её улучшать: каждые новые часы чем-то отличаются от предыдущих.

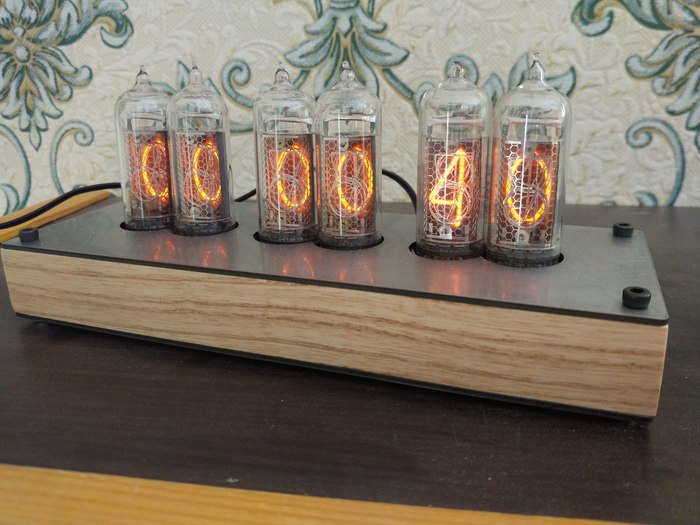

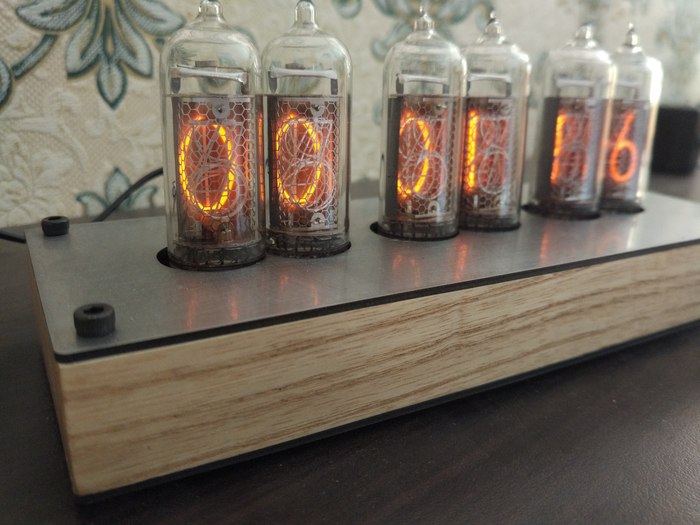

Вот что получилось в этот раз:

Рассказывать о процессе сборки электронной части в очередной раз я не стану, зато напишу о корпусе.

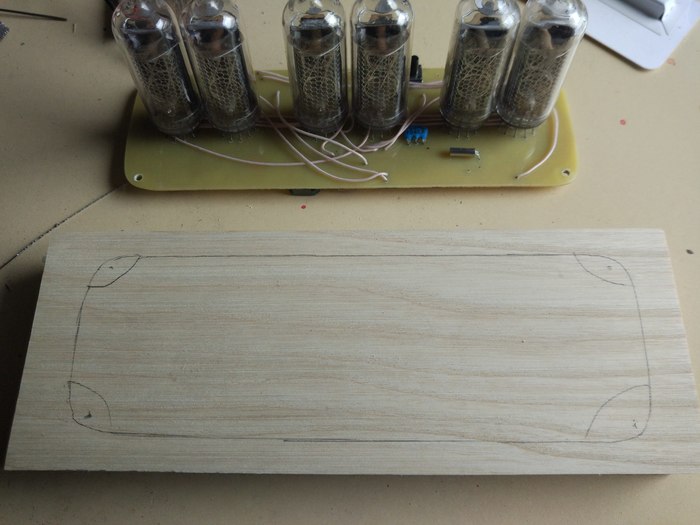

Для него в этот раз использован кусок ясеня толщиной 20 мм. Когда плата была собрана и проверена, а деревяшка выпилена нужных размеров и ошкурена, я разметил на ней габариты платы:

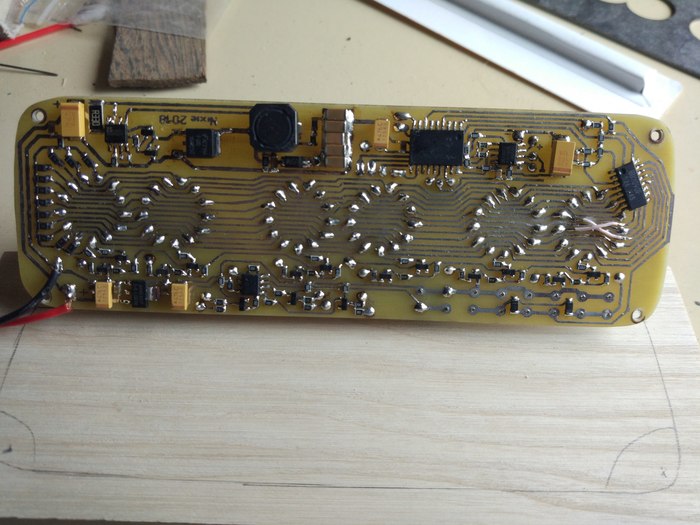

Вот так, кстати, выглядит плата снизу:

Отличие от прошлых часов — полный переход на керамические и танталовые конденсаторы.

Затем высверлил по углам 4 выемки — позже на образовавшиеся выступы будет опираться плата:

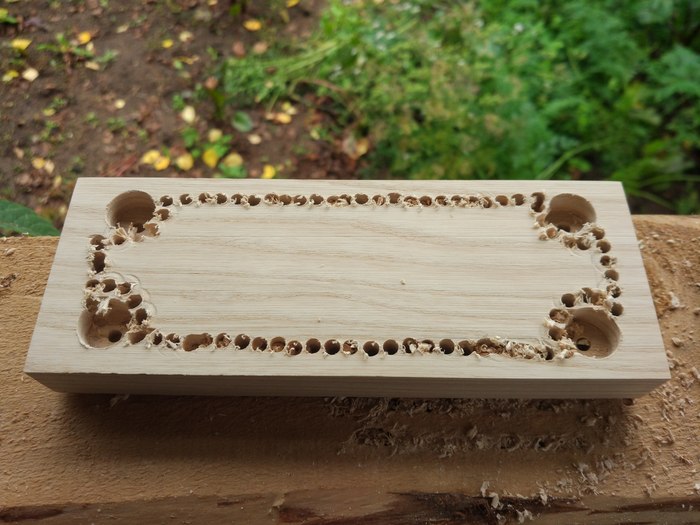

Просверлил множество отверстий по периметру:

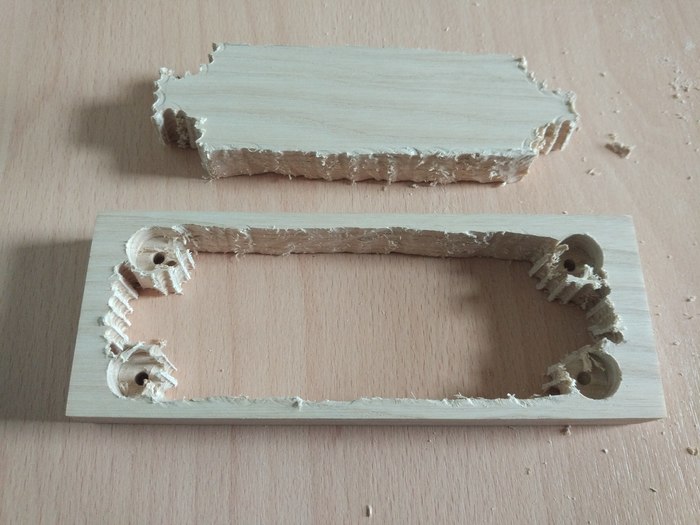

Ручным лобзиком выпилил остальное и убрал лишнее:

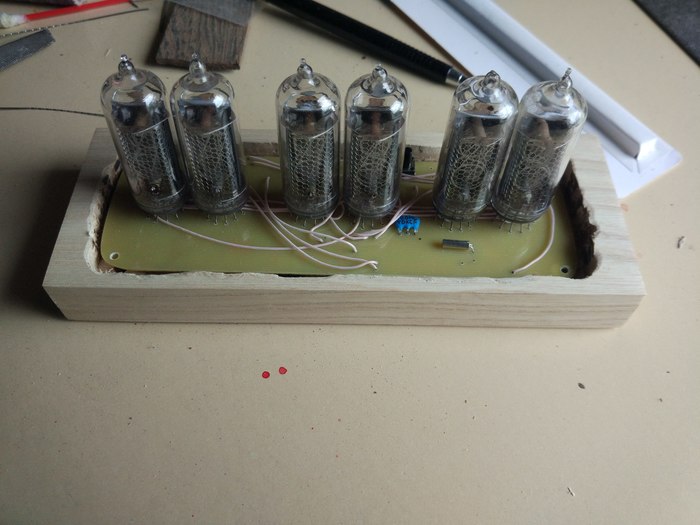

Доработал Дремелем. Примерка:

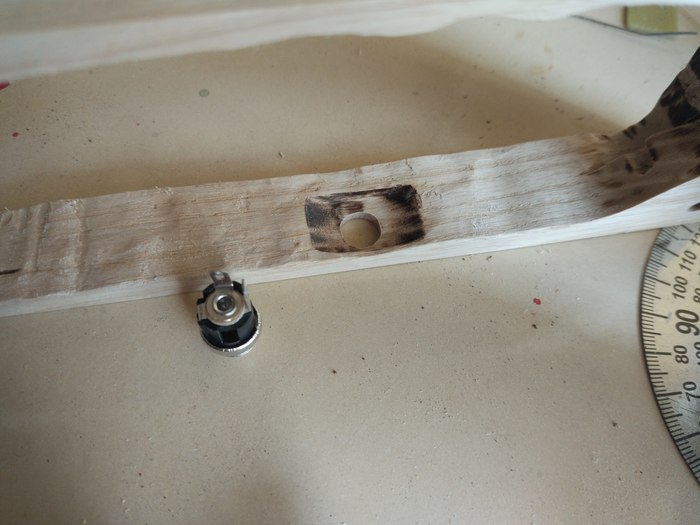

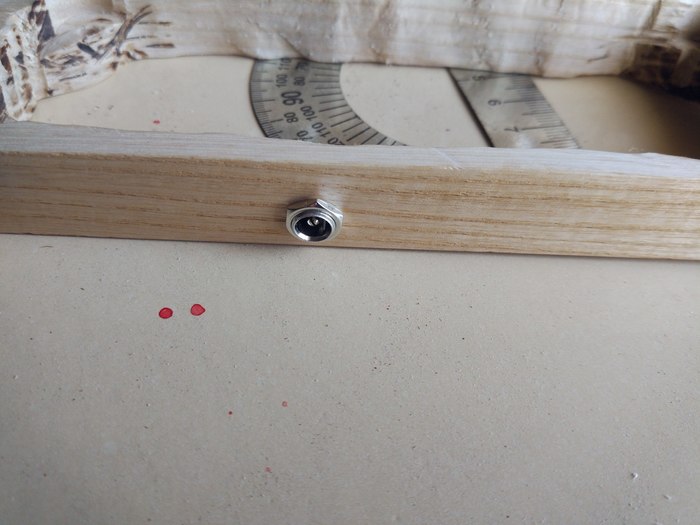

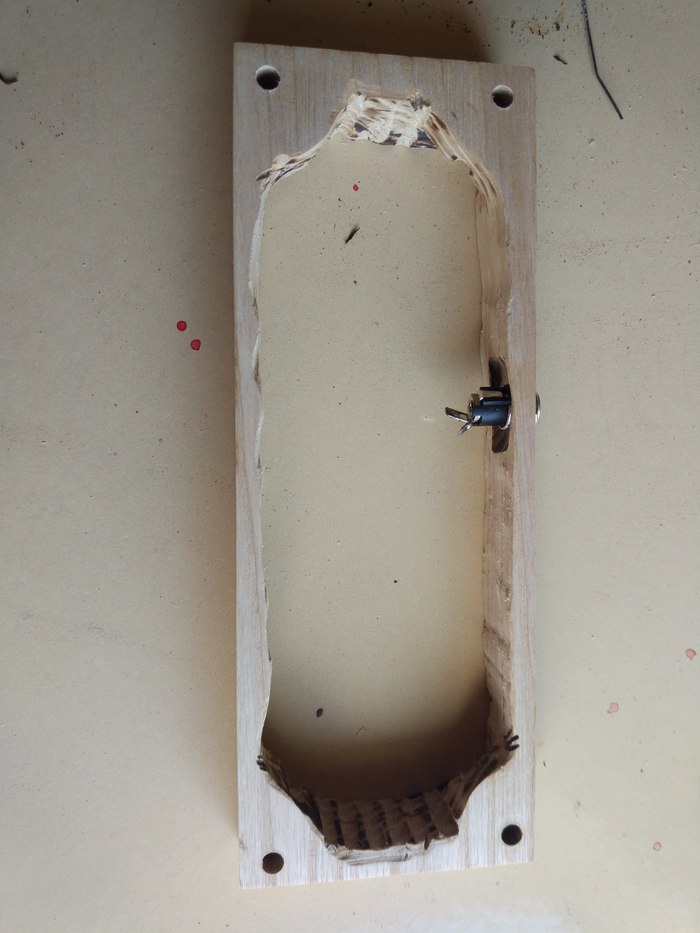

Сделал углубление для разъёма питания:

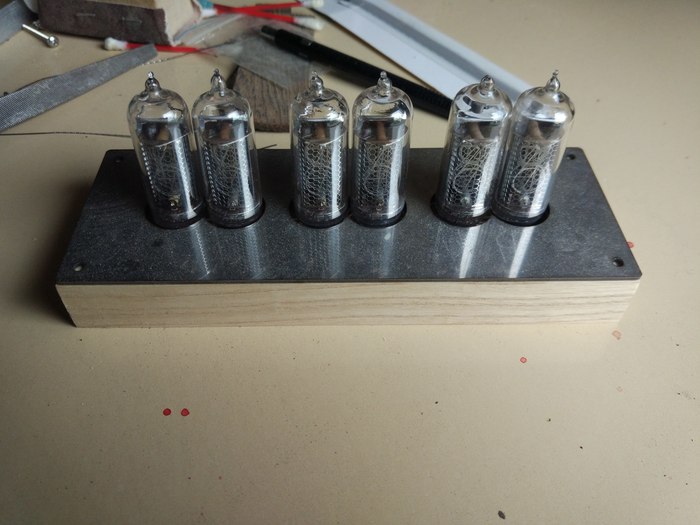

Установил плату в корпус, закрепил 4 винтами, установил крышки:

И ещё пара фото:

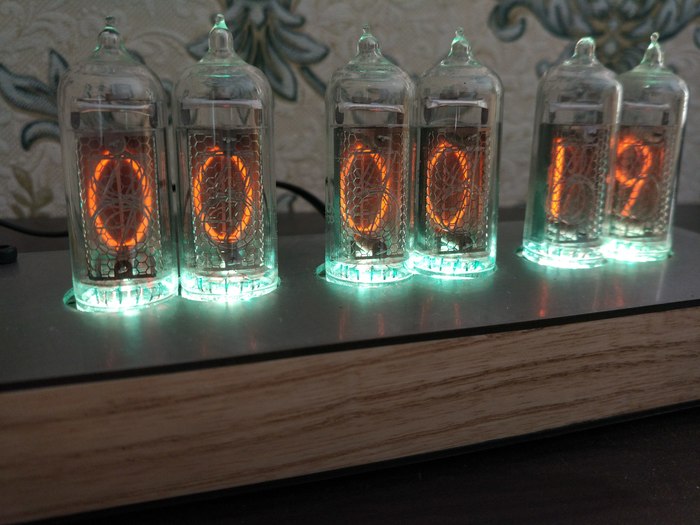

И с подсветкой (она ргб, но фото всех цветов делать не стал):

Вот как-то так. Как видите, нет ничего сложного в изготовлении вполне хороших корпусов для поделок без огромного количества инструмента и опыта.

Часы на немецких лампах z573m (z5730m)⁠ ⁠

Эти часы очень похожи на предыдущие, поэтому фото процесса сборки почти не будет (а ещё потому, что у меня поломался телефон, так что они не сохранились).

Зато расскажу об отличиях. Первое — лампы. Вместо ИН-14 я применил немецкие z573m (после того, как смыл с них лак, получились z5730m):

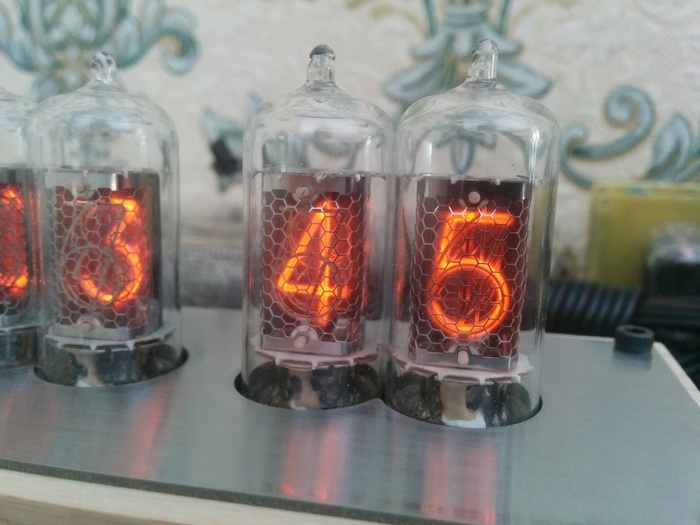

Высота символа у них чуть меньше, зато пятёрка «правильная»:

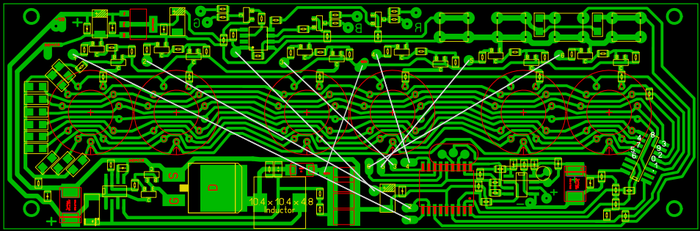

Под эти лампы немного изменил плату, заменив электролитические конденсаторы на танталовые и керамические (говорят, надёжнее), попутно отказавшись ещё от нескольких выводных деталей в пользу smd. Вот что получилось:

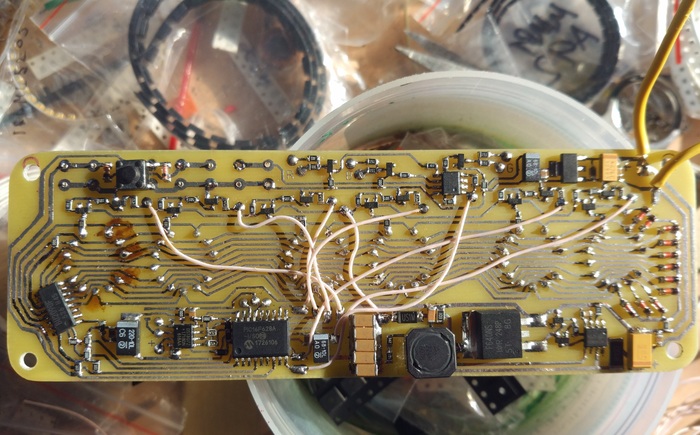

Готовая плата (помыл позже):

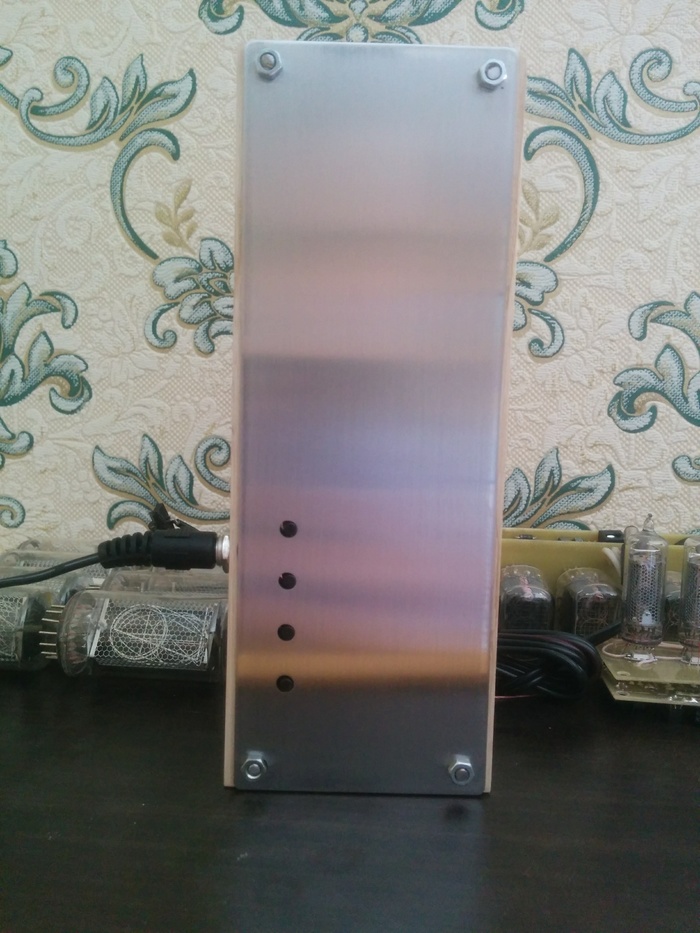

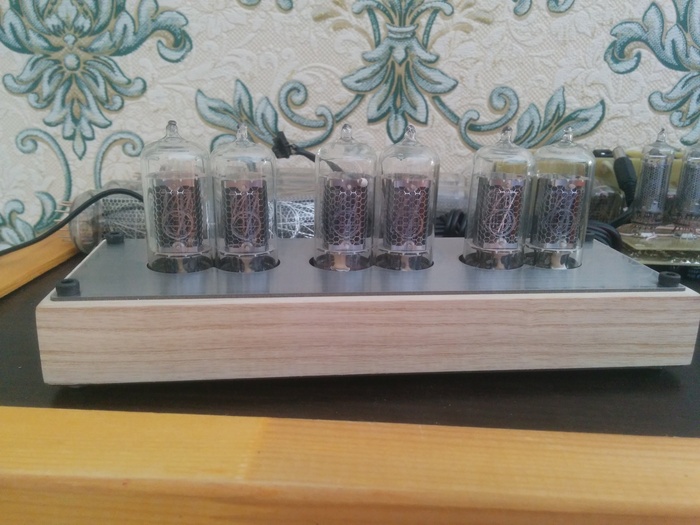

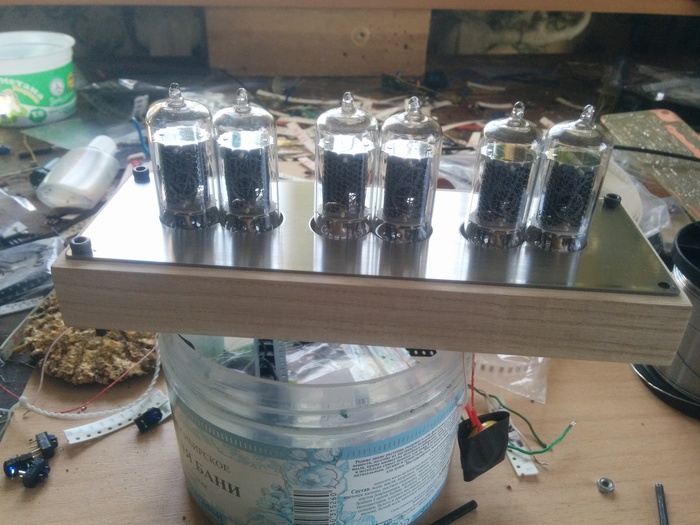

И сразу в корпусе:

Не с первого раза, но всё заработало:

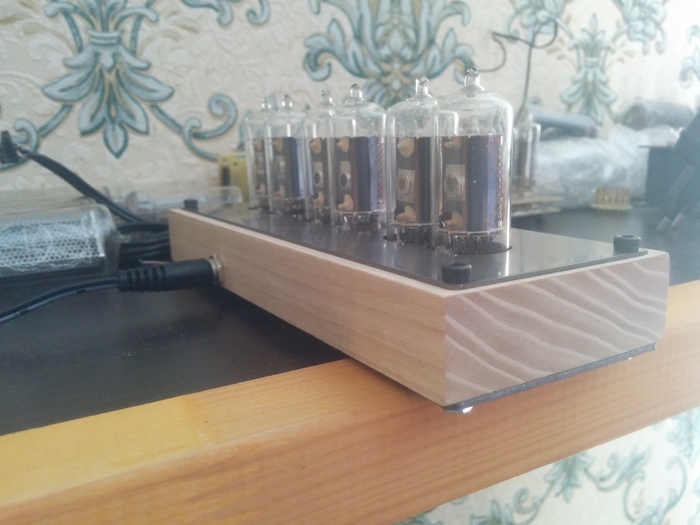

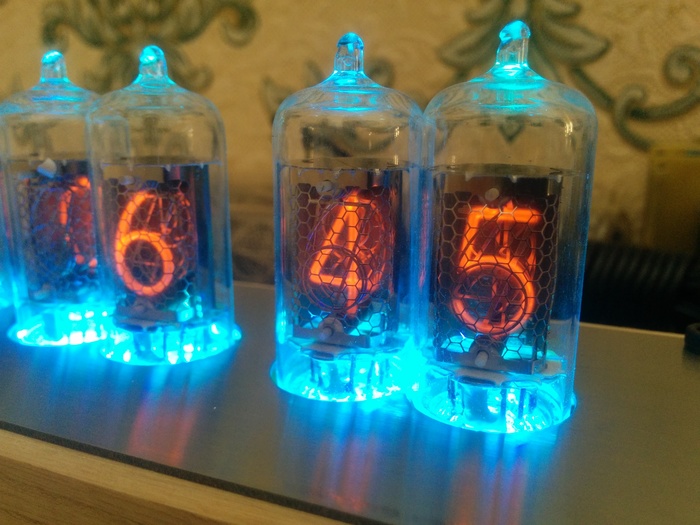

И ещё одно фото, с включённой подсветкой:

Z5660M vs ИН-18⁠ ⁠

Вот всем так нравятся лампы ИН-18: крупные, красивые, выводы под панельку, достать их достаточно просто, хотя и дорого, и всё в этом духе. Но в виду их популярности ими очень интересуются барыги, скупающие их по 500-600р, а затем подающие по цене 1500-2200р за штуку. Очень грустная ситуация.

Но лично мне ещё больше грустно от того, что я на это повёлся. Долго копил деньги, искал эти лампы за более-менее приемлемую цену, несколько раз нарывался на недобросовестных продавцов, продающих нерабочие лампы под видом исправных, но в итоге кое-как всё же купил 6 штук.

А недавно наткнулся на очень интересное объявление о продаже немецких ламп Z5660M: тоже очень крупные, такая же ширина цифр (а высота чуть меньше), гораздо более красивый баллон. Причём продавались они хоть и не дёшево, но дешевле вышеупомянутых ИН-18.

И вот, получив посылку с этими лампами и подключив первую для проверки, я понял, как же ошибался насчёт ИН-18: Z5660M оказались (на мой взгляд, разумеется) гораздо более привлекательными. Да, можно назвать ИН-18 лучшими среди советских гри, но при сравнении с импортными аналогами — однозначно нет.

Посмотрите сами, в которой из ламп вам больше нравятся пропорции цифр? Фото сделаны в разные дни, при разном освещении и под разным углом, но не думаю, что это так критично.

Вот другие цифры:

Прежде я мечтал собрать для себя часы на ИН-18 как результат всей моей работы над подобного рода устройствами, но теперь я однозначно решил, что это место займут часы на Z5660M.
