Где стоит термостат на фольксваген пассат б3

Борьба с перегревом или замена термостата на ABS 1.8

В предыдущей своей записи www.drive2.ru/l/10201667/ я менял ДТОЖ на оригинальный 6U0919501B с синей полоской, после чего сделал поспешный вывод, что мой термостат рабочий (до этого подозревал, что он рано открывается, а на самом деле старый датчик давал заниженные показания). Поездив с новый ДТОЖем в разных режимах, понял, что мотор работает в повышенном температурном диапазоне — 105-108 гр.
Вентилятор включался только на первую скорость. Карлсон хоть и топрановский, но работали у него обе скорости (проверил путем замыкания контактов в фишке датчика включения вентилятора внизу радиатора).
Был куплен новый датчик включения Knecht-Mahle TSW31.

фото из интернетов

Ситуация с температурой не поменялась. Значит пришло время купленного еще в январе термостата 4256.87D50. Сразу скажу, что этот номер я выцепил на каком то сайте во ВАГам. По каталогу он не идет на Passat B3, но температурный диапазон подходит. Так же я купил не сильно вникая фланец
VAG 055 121 121 F. В процессе демонтажа внезапно оказалось, что мой старый совершенно другой конструкции

слева старый 037121121A (от поздних моделей при заказе обратите внимание на номер шасси), справа новый, который не подошел 055 121 121 F старое резиновое кольцо оставил, тк нового не было. Видно даже дату изготовления. совпадает с датой выпуска автомобиля вот посадочное место термостата и фланца. справа пластиковый патрубок, крепящийся к фланцу металлической скобой.

ИНФА для тех, кто полез в ПЕРВЫЙ раз и боится испачкаться)) из нижнего патрубка радиатора стекает литра полтора жижи. А вот при снятии фланца… около стакана (источник не помню, но он меня жесточайше налюбил)… я получил 3-литровый душ из антифриза. БЕРЕГИТЕ ГЛАЗА!

слева старый Calorstat и новый Wahler. Визуально старый сделан очень качественно, чего не скажешь о новом. Главное хоть работает теперь.

При сборке не ставьте сразу ГУР, сначала запустите мотор, долейте свежей ОЖ и естессно проверьте на наличие протечек после прогрева. Если все ок — ставим ГУР и регулируем. Вариантов механизма регулировки несколько, тоже видимо от года зависит, у меня так

регулировочная гайка и стопорной болт прямо по центру. Перестал наконец-то свистеть ремень в крайних положениях руля.

Может возникнуть вопрос "как проще всего снять ГУР?" По своему опыту скажу: если вы до этого не снимали его вместе с кронштейном и не обладаете солидным опытом в авторемонте, то 90% не угадаете КАКИЕ именно 3 болта надо открутить. Я открутил много лишнего, правда все это лишнее я почистил он грязи толщиной с полпальца — во всем могут быть плюсы.
Всем спасибо за внимание.

Как поменять термостат на фольксваген пассат б3

Рис. 1. Система охлаждения двигателя SOHC: 1 – радиатор; 2 – термостат; 3 – соединительный патрубок; 4 – расширительный бачок; 5 – верхняя крышка; 6 – воздухозаборник; 7 – кронштейн вентилятора (EZ); 8 – кронштейн вентилятора (РВ, RP); 9 – кронштейн вентиляторов; 10 – дополнительный вентилятор; 11 – приводной ремень; 12 – электрический вентилятор

Рис. 2. Система охлаждения двигателя DOHC: 1 – радиатор; 2 – насос; 3 – термостат;, 4 – расширительный бачок; 5 – масляный теплообменник; 6 – задняя крышка; 7 – кронштейн вентилятора; 8 – кронштейн вентиляторов; 9 – электрический вентилятор; 10 – дополнительный вентилятор; 11 – приводной ремень; 12 – верхняя крышка; 13 – воздухозаборник

– термостат 2 (см. рис. 1) и 3 (см. рис. 2) расположен в основании корпуса водяного насоса;
– слейте охлаждающую жидкость из системы охлаждения;
– отверните два болта крепления и снимите крышку термостата;
– снимите уплотнительное кольцо;
– достаньте термостат из корпуса в основании водяного насоса.

ПРЕДУПРЕЖДЕНИЕ
Перед снятием термостата отметьте его положение в корпусе.

Проверку термостата выполняйте в следующем порядке:

Рис. 5. Рабочие положения термостата:
a – термостат закрыт; б – термостат открыт
– если термостат находится в открытом положении (рис. 5) при комнатной температуре, то он подлежит замене;

Рис. 6. Проверка термостата
– для проверки термостата опустите его на шпагате в контейнер с водой (рис. 6). Постепенно нагревая воду, замерьте температуру, при которой термостат начинает открываться и полностью откроется. Извлеките термостат из воды и проверьте, чтобы он полностью закрылся после остывания. Замените термостат, если его параметры отличаются от технических требований.

Установку термостата выполняйте в следующем порядке:
– очистите корпус термостата и сопрягаемые поверхности;
– установите термостат в корпус в положении, в котором термостат находился перед снятием;
– установите новое уплотнительное кольцо круглого сечения;
– установите крышку и затяните болты крепления требуемым моментом;
– установите шланги системы охлаждения, кронштейн насоса усилителя рулевого управления;
– установите приводной ремень насоса;
– заправьте систему охлаждения жидкостью.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Информация применима для автомобилей c двигателями 1Z:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998
Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Volkswagen Polo Classic / Фольксваген Поло Классик (6V2) 1996 — 2002

Volkswagen Sharan / Фольксваген Шаран (7M8) 1995 — 2001

Volkswagen Caddy / Фольксваген Кадди (9K9) 1996 — 2003

Audi 100, Audi A6 C4 / Ауди 100, Ауди А6 С4 (4A2) 1991 — 1997
Audi 100, Audi A6 C4 Avant / Ауди 100, Ауди А6 С4 Авант (4A5) 1991 — 1998

Audi A4 B5 / Ауди А4 Б5 (8D2) 1995 — 2001
Audi A4 Avant B5 / Ауди А4 Авант Б5 (8D5) 1996 — 2002

Audi 80 B4 / Ауди 80 Б4 (8C2) 1991 — 1995
Audi 80 Avant B4 / Ауди 80 Авант Б4 (8C5) 1992 — 1996

SEAT Alhambra / Сеат Альхамбра (7V8) 1996 — 2000

SEAT Ibiza 2 / Сеат Ибица 2 (6K1) 1993 — 2002
SEAT Cordoba / Сеат Кордоба (6K2) 1993 — 2002
SEAT Cordoba Vario / Сеат Кордоба Варио (6K5) 1997 — 2002
SEAT Inka / Сеат Инка (6K9) 1996 — 2003

Приближается зима, на улице чуть похолодало и начала моя машина хуже греться, а именно 70 градусов при езде. После включения печки на МАХ и вентилятор в положение 2 температура падала до 60 градусов. Прикупил термостат BEHR за 11 у.е. и полез под машину.
Фото не совсем качественное так как фоткал не своим фотиком.. Ничего в нем не настраивал, нажимал только на кнопку съемки.
Вот термостат:

Замену произвел с откручиванием насоса ГУР.
И так поехали.
Снятие защиты двигателя не описываю.

Откручиваем болты под номером 1,2 и 3.
Также чтобы не ломать трубку которая идет от бачка к насосу ГУР откручиваем болтик 4. Он находиться на кронштейне который прикручен к коробке.
Снимаем насос ГУРа и отводим в с торону.

Чуть расслабляем болтик №5 и опускаем кронштейн крепления насоса ГУР вниз(чтобы не мешал).

Далее откручиваем болты №6,7,8 чтобы снять крепление на которое прикручивается насос ГУРа.

Видим следующую картинку.

Откручиваем хомутик чтобы снять патрубок(польется чуть антифриза).

Откручиваем болтики №9,10 и снимаем пластмассовый фланчик под которым и находиться термостат(польется чуть антифриза).

После подковыриваем отверткой резиновое кольцо, термостат выпадет и антифриз выливается в ведро и на меня.. К сожалению фото со старым термостатом нету. Вот в это место устанавливаем новые термостат.

Процесс сборки аналогичен. Не забываем после сборки залить антифриз и удостовериться что нигде ничего не подтекает.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Решился заняться этим неблагородным делом До кучи махнул датчики температуры и ремень ГУРа.
Фотки с ватермаркой GL — взяты с отчёта Якова из ГольфЛаборатории.
Запаситесь такими вот пассатижами раздвижными с канавками для снятия хомута. Крайне удобно.

Для замены нам понадобятся:
1) Антифриз G12++ 3л концентрата
2) Дисцилированная вода — 5л (вообще нужно 3)
3) Датчики температуры (кому 2, кому 1)
4) Термостат (желательно Behr)

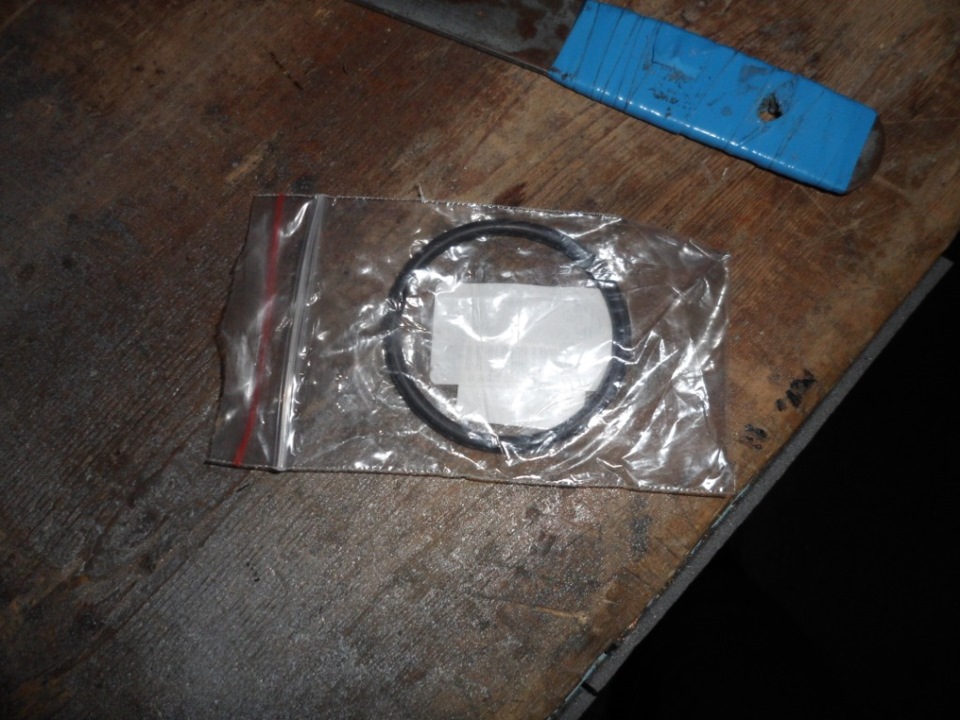

5) Резиновое колечко (в комплекте с термостатом)
6) Крышка термостата или как его ещё называют нижний фланец. Взял по настоянию Якова оригинал — стоит 400р.
7) на фотке нет — ремень ГУРа. Стоит копейки (до 200р), а менять скорее всего будет надо. У меня был потресковшийся.
8) Инструмент — трещётка, голова на 13, удлинитель, пару ключей на 13, голова на 10, возможно отвёртки, пассатижики как на 1ой фотке.

Приступим.
Поднимаем высоко, что бы комфортно копаться под машиной. ОБЯЗАТЕЛЬНО! Подставки под колёса и подставки под машину — не держать на домкрате.

У меня стоит штатная защита, поэтому отворачиваем саморезик раз.

И 3 болта снизу. Болты с гайками — поэтому лезем с ключём. Да, что болты, что гайки — на 13.

Вуаля. На ней даже написано Volkswagen Passat

Дальше лезем под машину с WD-40 или другой химей для опрыскивания винтов
Поливаем винты регулировки ГУРа. Сзади насоса, под шлангами, тоже есть регулировочный винт — его тоже надо ослабить для того, что бы ослабить ремень ГУРа и снять его. 1 и 2 — крепление кронштейна к блоку, 3ий — это винт для регулировки, который виден.

Тут стрелкой показан винт, который так просто не видно.

Сзади тоже опрыскиваем. Откручиваем регулировку натяжения ремня.

ПО ГУРу НЕ БИТЬ!
Делаем так: вставляем ключ и поднимаем насос ГУРа и снимаем ремень.

Дальше, снизу откручиваем 2 винта на 13 — крепление кронштейна ГУРа

Выкручиваем и вытаскиваем винт из кронштейна

Опускаем ГУР и подвязываем.

Дальше лезем под капот: откручиваем крышку расширительного бочка и внизу видим 3 шланга подходящих в помпе.
Нам нужен нижний. Берём плоскогубцы (см. фото 1), сжимаем хомут и снимаем шланг.

Сливаем в заранее приготовленный тазик.
Антифриз — ЯД! Сливать желательно куда подальше. У меня стекла грязно-тёмно-зелёная жижа.

Дальше лезем под пепелац и видим наш фланец (синим) и отворачиваем 2 болтика на 10 — его крепление. Снимаем и.

Вот наш термостат. Запомните положение термостата — рёбра термостата не должны мешать протоку ОЖ, иначе будете кипеть аки самовар.

Дальше чуть-чуть поддеваем термостат и потихоньку сливаем остатки ОЖ. Потом полностью вытаскиваем термостат. Можно конечно и сразу дёрнуть — но тогда душ из Антифриза вам более чем вероятен.
Потом опускаем машину, что бы слить остатки.
Дальше промывка системы:
Ставим старый фланец и одеваем шланг на него. Термостат ставить не надо.
Заливаем воду (желательно тёплую) — сливаем. Заливаем — сливаем. Повторять пока не сольём то, что заливали. Мне хватило 2 раза залить воды.
Дальше ставим термостат (не забываем про рёбра и прокладку), ставим фланец, одеваем шланг.
Ставить термостат удобно так:

Бодяжим антифриз 1:1 с водой. Заливаем. Заводим. Греем. Доливаем.

По доливке — я накосячил. Я прогревал с открытой крышкой расширительного бочка периодически подливая ОЖ. Когда двигатель нагрелся ОЖ была по самый верх бочка — я прогазовал — ушла, отпустил тросик газа — из бочка чуть ли не фонтан В общем потом двигун остыл, я долил до мах, прогрел с закрытой крышкой, двигатель подостыл — долил ещё до мах.

Было B3 Variant 2E, Mondeo IV 2.0, BMW 520 Touring E39 свапнутые на 3 литра.
Если нужен — стучитесь в личку!

Продолжаем дальше рассказ, что было сделано с машиной до наступления нового года. После свапа 2E я рассказывал, что корпус воздушного фильтра от Гольфа 3 и что температура на трассе держится 70, в городе 80. Написал я одному человечку по поводу того, что бы выслал мне корпус воздушного фильтра от В3 с рабочей заслонкой хол/гор воздух, но без ДМРВ. Цена составила 500 рублей. Перевёл деньги и стал ждать извещение с почты. Две с половиной недели шла посылка, хотя раньше от того же человека максимум неделю ждал. Не хотят хорошо работать. В общем извещение пришло, поехал на почту. Забирая коробку я понял что она тяжеловата для пустого корпуса. Тут голову посетили мысли, что корпус вместе с ДМРВ. Приехав домой, вскрыв коробку угадайте что я увидел

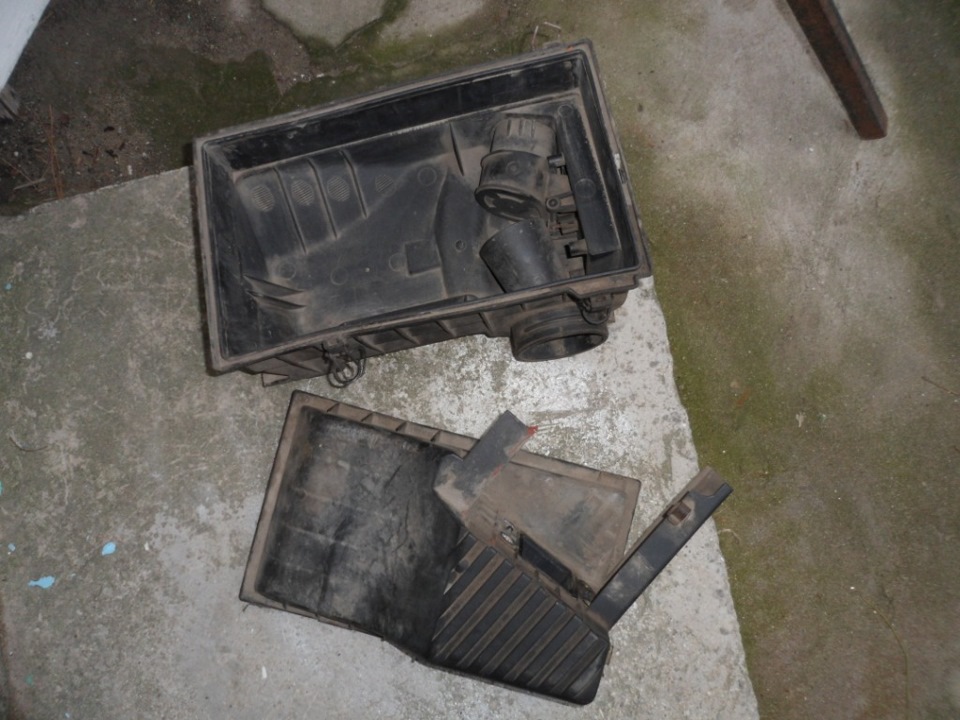

Корпус вместе с ДМРВ 🙂 Фартануло 🙂 Фильтр даже был. Потрёпанный правда, но на пару сотен км сойдёт. Правда я не знаю, рабочий ДМРВ или нет, но согласитесь, неплохо приобрести за 500 руб. второй ДМРВ 🙂 Проверять не стал его, просто снял его

корпус помыл, высушил, натёр силиконом и поставил свой ДМРВ. Заслонка хол/гор воздух работает.

Весь в сборе корпус отложил в сторону и приступил сливать антифриз. Проблема заключалась ещё в том, что когда собирал систему охлаждения на новом моторе, один патрубок пришлось подрезать. Фланцы от корпуса термостата отличались и поэтому и пришлось подрезать. В итоге с подрезанного патрубка капало. Проездил я так где-то 2000 почти каждый день доливая антифриз и при этом ещё засрался генератор. Смотря прогноз, обещали похолодание с небольшим морозов. Было принято решение подготовить авто к холодам. Слил антифриз, снял генератор, дабы почистить его и решил проверить помпу. У помпы имелся люфт. На моём RPшном двигле помпа новая, ещё не пробежала и 10 тыщ. Поэтому принял решение поставить новую помпу с нужными фланцами. Для этой операции было куплено для подстраховки резиновое колечко

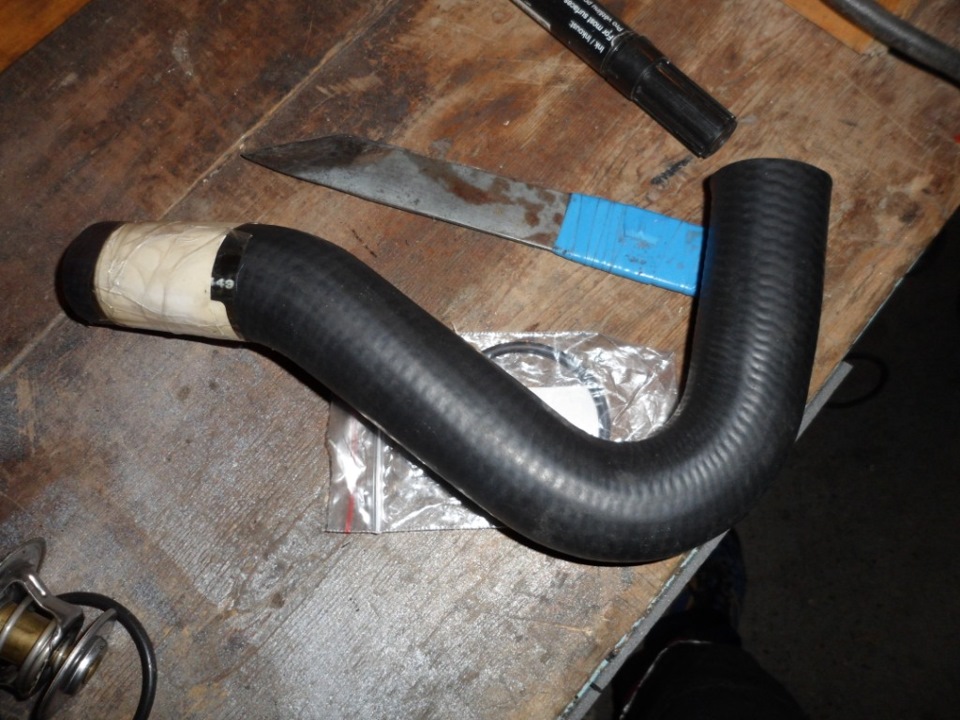

и новый патрубок

Снял старую помпу

На блоке всё хорошо, никаких раковинок нет. Это радует.

Со старого движка снял помпу

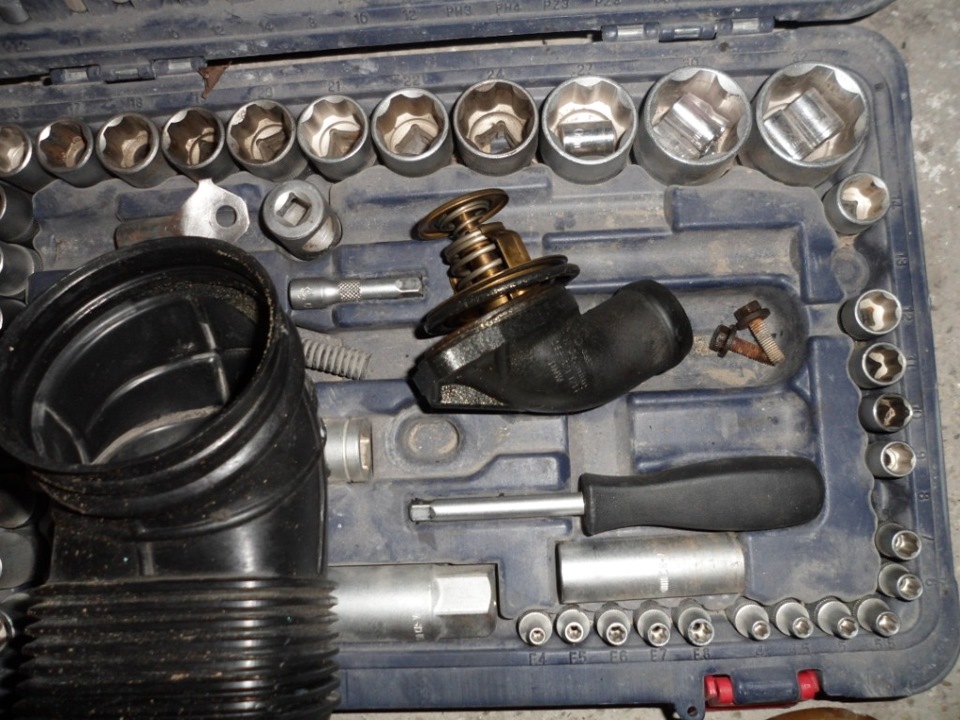

и поставил её уже на 2Е, заранее сняв старый термостат

и поставив новый

Прикрутив всё на место, поставил наконец то родной корпус воздухана, а так же была куплена гофра подачи подогретого воздуха

Оставалось залить антифриз, но это я оставил на потом. Дальше я решил проверить АКБ. Проверил воду в нём и хотел ещё бросить его на зарядку, но замер напряжения показал, что АКБ имеет заряд 12,7 Отличная зарядка и поэтому я поставил его обратно. Так же вместо обычной омывайки залил незамерзайку. Поменял ещё клапан картерных газов для профилактики. После заполнения системы охлаждения антифризом, был сделан тест-драйв. Что же он показал? Машина теперь держит температуру на трассе 85-87 гр. Вентилятор срабатывает, когда на приборке 95 или около 100. В общем всё хорошо. Так же никаких подтёков пока не обнаружено. Что остаётся сделать — поставить обратно пыльник двигателя и помыть немного подкапотку.
Как и обещали небольшое похолодание пришло. Температура упала до -5. Машина простояв на улице 12 часов с включенным регистратором завелась как ни в чём не бывало и прогреваться вроде стала по быстрее. Видимо работает подача подогретого воздуха. На след. недели обещают до -11, если и в правду будет такая температура, то посмотрим как машина будет запускаться.

P.S. На работе друг сделал подарок моему Фольцу на новый год. Когда то у него был В3 и он его продал. Но перед продажей не успел поставить новые барабанные колодки, новый воздушный фильтр и всякие прокладки для мотора. Всё это вместе с книгой по машине он мне подарил 🙂 А задние барабанные колодки как раз бы не мешало бы поменять 🙂
Всем спасибо за внимание, ещё раз с Новым Годом!

Volkswagen Passat 1992, двигатель бензиновый 2.0 л., 136 л. с., передний привод, механическая коробка передач — своими руками

Замена Термостата Фольксваген Пассат Б3 Видео

Замена термостата Volkswagen Passat

Неисправный термостат оказывает влияние на теплообдув и размеренный прогрев до рабочей температуры на автомобиле. При неисправном термостате печка будет дуть не положенные 80-90 градусов, а 5-60, не говоря о том, что и автомобиль не будет прогреваться подабающим образом.

Подмену термостата можно произвести и в гаражных критериях, потратив при всем этом существенно меньше средств. На смену уходит до 3-4 часов.

Замена термостата

1. Установить автомобиль на смотровой бокс либо подъемник.
2. Открутить крышку расширительного бачка.
3. Демонтировать защиту моторного отдела (опционально, не на всех автомобилях есть).
4. Демонтировать насос ГУРа.
5. Демонтировать кронштейн крепления и отодвинуть насос гура в сторону. Для простоты рекомендуется её подвязать хоть каким подручным материалом.
6. Аккуратненько двинуть стяжной хомут на нижнем патрубке радиатора с помпы.
7. Установить за ранее тару для слива охлаждающей воды.
8. Демонтировать патрубок с помпы.
9. Слить охлаждающую жидкость. Соблюдайте осторожность, так как жидкость горячая и есть вероятность обжечься.
10. После полного слива жидкости, открутить два болта, крепящие этот пластмассовый патрубок.

Соблюдать осторожность, так как вместе с патрубком демонтируется и термостат и если он закрыт, то будет вытекать еще охлаждающая жидкость из термостата.

Установка термостата

1. Установить термостат на посадочное место.
2. Установить резиновое уплотнительное кольцо.
3. Прикрутить фланец.
4. Установить на место патрубок радиатора.
5. Установить на место насос ГУРа вместе кронштейном.
6. Залить охлаждающую жидкость.
7. Проверить все на наличие утечки. Если нет протечек – все установлено правильно.
8. Запустить двигатель.
9. Следить за датчиком указания температуры, при этом всегда проверять охлаждающую жидкость в расширительном бачке.
10. Подождать, пока вентилятор на радиаторе не включится.
11. После включения необходимо выгнать воздух с радиатора отопления (с печки). Для этого достаточно поставить обороты двигателя до средних и выше (2500-3500) и подержать на таком уровне пару минут. Многие говорят, что помогает перегазовка автомобиля на уклоне. То есть заехать на склон и газовать пару минут.
12. Если все сделано правильно и термостат в рабочем состоянии, то температура на указателях датчика будет в пределах 80-90 градусов. Это говорит о том, что двигатель будет работать в нормальном температурном режиме.

От этого снизится расход топлива и автомобиль будет прогреваться в разы быстрее.

Установка термостата

1. Установить термостат на посадочное место.
2. Установить резиновое уплотнительное кольцо.
3. Прикрутить фланец.
4. Установить на место патрубок радиатора.
5. Установить на место насос ГУРа вместе кронштейном.
6. Залить охлаждающую жидкость.
7. Проверить все на наличие утечки. Если нет протечек – все установлено правильно.
8. Запустить двигатель.
9. Следить за датчиком указания температуры, при этом всегда проверять охлаждающую жидкость в расширительном бачке.
10. Подождать, пока вентилятор на радиаторе не включится.
11. После включения необходимо выгнать воздух с радиатора отопления (с печки). Для этого достаточно поставить обороты двигателя до средних и выше (2500-3500) и подержать на таком уровне пару минут. Многие говорят, что помогает перегазовка автомобиля на уклоне. То есть заехать на склон и газовать пару минут.
12. Если все сделано правильно и термостат в рабочем состоянии, то температура на указателях датчика будет в пределах 80-90 градусов. Это говорит о том, что двигатель будет работать в нормальном температурном режиме. От этого снизится расход топлива и автомобиль будет прогреваться в разы быстрее.

Volkswagen Passat 1,8 ABS седан › Logbook › Борьба с перегревом или замена термостата на ABS 1.8

Ситуация с температурой не поменялась. Значит пришло время купленного еще в январе термостата 4256.87D50. Сразу скажу, что этот номер я выцепил на каком то сайте во ВАГам. По каталогу он не идет на Passat B3, но температурный диапазон подходит. Так же я купил не сильно вникая фланец
VAG 055 121 121 F. В процессе демонтажа внезапно оказалось, что мой старый совершенно другой конструкции

• VW Passat B3 (17)
• Выхлопная система (5)
• Двигатель (44)
• Кузов и салон (32)
• Подвеска (29)
• Рулевое управление (9)
• Система охлаждения и отопления (15)
• Система питания и впрыска (25)
• Тормозная система (22)
• Трансмиссия (6)
• Электрооборудование (49)

VW Passat B3 ремонт

4Со временем на приборной панели Фольксваген Пассат B3 мы начинаем замечать, что стрелка указателя температуры охлаждающей жидкости показывает заниженные показания, а если это происходит ещё и в холодное время года то сразу заметно, что из печки дует не такой горячий воздух как было раньше.

У меня на Фольксваген Пассат B3, двигатель объёмом 1,8, были выявлены следующие проблемы, послужившие причиной замены термостата:

• Понизилась температура охлаждающей жидкости (максимум до 60-70 градусов)
• Воздух из печки стал заметно прохладнее.
• Нижний патрубок радиатора становился тёплым через 5 мин. после запуска двигателя.

Было принято решение менять термостат.

Термостат на Фольксваген Пассат В3 VAG № 056 121 113 D, (двигателя AAM, ABS, ABN, ACX, RP, EZ, KR, 9A, 2E), но с 01.07.2003 заменён на VAG № 044 121 113 (бывший для двигателей SB, 1Y, AAZ). Теперь же, этот термостат (VAG № 044 121 113 ) на все двигателя Фольксваген Пассат В3, для всех двигателей.

В продаже термостат, VAG № 044 121 113, на автомобили Фольксваген Пассат B3 можно подобрать любого производителя, но я предпочитаю ставить либо оригинальный термостат, либо проверенного производителя . Поскольку на не оригинальный термостат никто Вам не даст гарантии и не скажет, сколько он прослужит.

Хорошие термостаты Behr 1.186.87.302 (VAG № 044 121 113) и Behr 1.173.87.300 (VAG № 056 121 113 D) с клеймом VW-Audi

Работа по замене термостата на 3-м Пассате, с двигателем 1,8 несложная, но требует знания автомобиля и аккуратности, и я не думаю, что кому-то по собственной воле из-за жадности захочется лазить под машину менять дешёвые термостаты с периодичностью один раз в месяц-два.

Для замены термостата на Пассат B3 с двигателем 1,8 нужно:

• Загнать автомобиль на смотровую яму или подъёмник.
• Открутить крышку расширительного бачка.
• Открутить защиту моторного отсека (если есть).
• Снять насос ГУРа (если есть) вместе с кронштейном крепления и отвести его в сторону, чтобы он не болтался на шлангах и не мешал, его надо подвязать любым подручным материалом.
• Аккуратно сдвинуть стяжной хомут на нижнем патрубке радиатора с помпы и, подставив какую-либо ёмкость для слива охлаждающей жидкости, снять патрубок с помпы (не облившись при этом охлаждающей жидкостью)

Полностью слив охлаждающую жидкость, нужно открутить два болта, крепящие этот пластмассовый патрубок (будьте внимательны: иногда вместе с патрубком снимается и термостат и если он закрыт, будет вытекать оставшаяся охлаждающая жидкость). Если термостат не выскочил вместе с патрубком, то нужно подковырнуть его отвёрткой.

После этого осматриваем посадочное место под новый термостат и собираем в обратном порядке

• Ставим термостат.
• Устанавливаем резиновое уплотнительное кольцо.
• Прикручиваем фланец.
• Надеваем на место патрубок радиатора.
• Ставим на место насос ГУРа вместе с кронштейном.
• Заливам антифриз.

Если всё собрано правильно то — протечек быть не должно, заводим двигатель, при этом наблюдаем за показаниями указателя температуры, проверяя нижний патрубок, и следим за уровнем охлаждающей жидкости в расширительном бачке. Ждём, пока не включится вентилятор на радиаторе, после этого нужно выгнать воздух с радиатора отопления (печки). Для этого можно просто добавить обороты двигателя до средних или выше и подержать их пару минут, многие рекомендуют делать прогазовку двигателем на уклоне, то есть заехать передом автомобиля на какой-нибудь подъём и по газовать пару минут.

Если всё сделано правильно и термостат рабочий то температура на указателе будет в пределах 80-90 градусов. Это значит, что двигатель будет работать в нормальном температурном режиме, снизится расход топлива, быстрее будет прогреваться и Вам станет теплее и веселее.

Ремонт термостата Фольксваген Пассат Б3, Б4

Снятие термостата выполняйте в следующем порядке:

Рис. 1. Система охлаждения двигателя SOHC: 1 – радиатор; 2 – термостат; 3 – соединительный патрубок; 4 – расширительный бачок; 5 – верхняя крышка; 6 – воздухозаборник; 7 – кронштейн вентилятора (EZ); 8 – кронштейн вентилятора (РВ, RP); 9 – кронштейн вентиляторов; 10 – дополнительный вентилятор; 11 – приводной ремень; 12 – электрический вентилятор

Рис. 2. Система охлаждения двигателя DOHC: 1 – радиатор; 2 – насос; 3 – термостат;, 4 – расширительный бачок; 5 – масляный теплообменник; 6 – задняя крышка; 7 – кронштейн вентилятора; 8 – кронштейн вентиляторов; 9 – электрический вентилятор; 10 – дополнительный вентилятор; 11 – приводной ремень; 12 – верхняя крышка; 13 – воздухозаборник

– термостат 2 (см. рис. 1) и 3 (см. рис. 2) расположен в основании корпуса водяного насоса; – слейте охлаждающую жидкость из системы охлаждения; – отверните два болта крепления и снимите крышку термостата; – снимите уплотнительное кольцо;

– достаньте термостат из корпуса в основании водяного насоса.

ПРЕДУПРЕЖДЕНИЕ Перед снятием термостата отметьте его положение в корпусе.

Проверку термостата выполняйте в следующем порядке:

Рис. 5. Рабочие положения термостата: a – термостат закрыт; б – термостат открыт

– если термостат находится в открытом положении (рис. 5) при комнатной температуре, то он подлежит замене;

Рис. 6. Проверка термостата – для проверки термостата опустите его на шпагате в контейнер с водой (рис. 6). Постепенно нагревая воду, замерьте температуру, при которой термостат начинает открываться и полностью откроется. Извлеките термостат из воды и проверьте, чтобы он полностью закрылся после остывания. Замените термостат, если его параметры отличаются от технических требований.

Установку термостата выполняйте в следующем порядке: – очистите корпус термостата и сопрягаемые поверхности; – установите термостат в корпус в положении, в котором термостат находился перед снятием; – установите новое уплотнительное кольцо круглого сечения; – установите крышку и затяните болты крепления требуемым моментом; – установите шланги системы охлаждения, кронштейн насоса усилителя рулевого управления; – установите приводной ремень насоса;

– заправьте систему охлаждения жидкостью.

Как здесь найти нужную информацию? Расшифровка заводской комплектации автомобиля (англ.) Расшифровка заводской комплектации VAG на русском! Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Советы

Многие еще так же и производят замену датчика охлаждающей жидкости. На самом деле, это делать совсем необязательно, так как датчик всего лишь отвечает за показания на приборной панели автомобиля.

Спустя несколько дней эксплуатации автомобиля, проверить его на утечку охлаждающей и прочих жидкостей. Если стекает охлаждающая жидкость – провести процедуру замены термостата заново или проверить состояние патрубков на момент закрепления.

Бывает так, что патрубок, от того, что не был достаточно сильно закреплен – срывается. В таком случае необходимо слить всю охлаждающую, очистить поверхности от антифриза, заново установить патрубок и залить жидкость.

Снятие и установка / проверка термостата
Силовой агрегат. Система охлаждения. Фольксваген Пассат B3

Автомобили с усилителем рулевого механизма: снять клиновой ремень, крыльчатый насос гидроусилителя наклонить вперед, см. главу «Рулевое управление».

Поставить подходящий сосуд под насос охлаждающей жидкости.

Отвернуть крепление фланца термостата -2-, охлаждающую жидкость слить в сосуд.

Проверка

Измерить размер -а- у термостата, см. рисунок 19-003.

Из-за высокой температуры кипения нагревать термостат в ванночке для охлаждающей жидкости. При этом термостат не должен касаться стенок емкости.

Температуру контролировать термометром. Начало открытия клапана термостата примерно +85°С, окончание открытия — примерно +105°С.

После нагревания термостата до 105°С размер -b- по сравнению с размером -а- должен быть больше по меньшей мере на 7 мм.

Установка

Уплотнительное кольцо заменить, термостат вставить и привернуть крышку, залить охлаждающую жидкость.

Если снят, установить клиновой ремень привода насоса усилителя рулевого механизма.

Двигатель запустить и оставить работать, пока клапан термостата не откроется. Проверить уплотнительную прокладку крышки и шланг охлаждающей жидкости на герметичность.

Замена термостата Passat B3

В общем сняв помпу…думаю глупо было бы не поменять сразу термостат.

Поскольку стоял ещё родной…и подозрения на недостаточную открываемость были подтверждены.
Многие меняют термостат не снимая помпы…но это сложнее в плане установки самого термостата.
В экзисте был заранее куплен термостат Valeo 820 168

Перед установкой рекомендую проверить его на открывание в кастрюльке на плите и градусником.
Замена очень проста:откручиваем 2 болта

Снимаем старый и устанавливаем новый термостат

устанавливаем уплотнительное кольцо

устанавливаем обратно крышку и закручиваем болты

устанавливаем на место помпу
