102. Замена маслосъемных колпачков.

Всем привет!
Примерно 10 000 км пробега у меня из выхлопной трубы доносится запах горелого масла. Я начал решать проблему с раскоксовки. Два раза с заменой масла в двигателе делал раскоксовку с промывкой, но безрезультатно, зато полезно для профилактики. Следом решил заменить маслосъемные колпачки. Думал, что из-за них масло уходит в цилиндры и почти за 60 000 км. колпачки Goetze 24-30667-01/0 износились с момента замены 2.5 года назад Задавал вопрос по поводу того какие колпачки кто ставит. Решил на свое усмотрение поставить колпачки Elring 702.706, заказанные в Автодоке за 373 рубля.

1. Упаковка 2. Каталожный номер 3. Комплектность. 4. Видно надпись Elring Germany

Приобрел прокладку клапанной крышки резинопробковую за 120 рублей и прикупил рассухариватель клапанов для двигателей 2101-2107 за 310 рублей.

5. Наклейка на рассухаривателе. 6. Сравнение рассухаривателя для двигателей 2101-2107 и рассухаривателя для восьмиклапанных двигателей переднеприводного семейства ВАЗ.

Приехал в гараж, открыл капот, подразобрал все, что мешает доступу к крышке клапанов.

7. Подразобрал немного 8. Подразобрал

Поключил зарядное устройство к аккумулятору и включил режим "цикл". Всегда заряжаю аккумулятор, когда долгое время она стоит в гараже, а это бывает очень редко.

9. Поставил аккумулятор заряжаться.

Теперь выкрутил свечи, поставил машину на 4 передачу и методом толкания машины вперед-назад выставил положение поршней в среднее положение в цилиндрах. Далее снял крышку клапанов, подпер натяжитель цепи Исай, взвел его и зафиксировал в таком положении, подложив под гайку кусок толстой медной проволоки. Открутил болт, фиксирующий звезду распредвала, зафиксировал цепь на звезде распредвала и зафиксировал звезду нейлоновыми стяжками к успокоителю цепи и к шпильке крепления клапанной крышки.

10. Так зафиксировал звезду распредвала.

Теперь открутил масляную рампу, постель распредвала, снял распредвал и толкатели клапанов и разложил их поочередно рядом с распредвалом к тем кулачкам, под которыми каждый стоял.
Нашел съемник клипс обивки с изогнутым концом, обмотал его тряпочкой, зафиксировал тряпочку изолентой. Просунул этот съемник в цилиндр, подпер первый клапан, пристроил рассухариватель клапанов для двигателей 2101-2107, начал прижимать тарелку клапана, наклонился чтобы весом поддавить и получил по носу слетевшим рассухаривателем, поскольку паз под крепление на шпильку имеет прорезь.

11. Прорезь на креплении к шпильке распредвала.

Я читал проэто ранее, но думал у меня все получится.
В итоге бросил этот рассухариватель в дальний угол и достал рассухаривателя для восьмиклапанных двигателей переднеприводного семейства ВАЗ, который у меня остался после Калины, и которым я уже проделывал данную операцию на этом двигателе ранее. Начал поочередно рассухаривать клапана, менять маслосъемные колпачки и засухаривать их обратно после замены. Маслосъемные колпачки сидели, что называется, мертво на своих местах, были в отличном состоянии и уже тогда начала закрадываться мысль, что дело не в них, но раз уж полез я продолжил свое дело. Втулки клапанов не имели люфта и не было признаков того, что их разбило. На 4-м клапане обнаружил слетевший колпачок.

12. Слетевший колпачок на 4-м клапане. 13. Слетевший колпачок на 4-м клапане

Его я снял пальцами и заменил на новый.

14. Новый маслосъемный колпачок. 15. Сравнение нового (оранжевого) и старого (зеленого) маслосъемных колпачков. 16. Сравнение нового (оранжевого) и старого (зеленого) маслосъемных колпачков.

Все снятые колпачки были мягкими и без следов износа.
При рассухаривании 7 клапана у меня улетел один сухарь клапана. Я попросил брата съездить до магазина и купить пару.

17. Сухари клапанов.

Стоят они по 10 рублей за штуку. Второй попросил взять на всякий случай, поскольку время уже было позднее и магазины скоро закрывались.
Далее уже с помощью брата, который придерживал клапана из цилиндра, я заменил остальные колпачки, засухарил последний клапан и собрал все, что разбирал для выполнения замены маслосъемных колпачков.
После запуска двигателя запах масла никуда не делся, но я думал, что поезжу и все пройдет. Прошел только стук гидрокомпенсаторов, которые снова наполнились маслом, после снятия масляной рампы, питающей их.
Аккумулятор примерно к половине того времени, что я провел в гараже, зарядился полностью и стоял подпитывался малым током.

Сейчас, проехав уже несколько сотен километров, запах масла из выхлопной трубы присутствует и, мне кажется, он усилился. Думаю что либо колечкам пришел пушной зверек, либо прокладку продуло гдето в районе масляного канала и масло попадает в цилиндры. Компрессию я мерил примерно 4000 км. назад после второй раскоксовки двигателя и она была по 12 во всех 4-х цилиндрах.

Кто что может подсказать по поводу запаха масла из выхлопной трубы, за исключением маслосъемных колпачков? Может как-то можно выявить другие причины без снятия ГБЦ? Я пока не готов снимать ГБЦ без более весомых на то причин. Масло за 4000 км ушло примерно 2/3 от уровня. Двигатель всегда крутится почти под 4000 оборотов.

На этом на сегодня все, осталось теперь еще больше вопросов, чем я решил за этот вечер в гараже.
Всем спасибо за внимание!
Чистого выхлопа и ровной компресии во всех цилиндрах!

Замена маслосъемных колпачков нива шевроле

Двигатели машин не вечны и рано или поздно автовладельца ждет дорогостоящий ремонт. Многих интересует, а во сколько он обойдется в Ниве и так ли он дешев, как принято считать среди автомобилистов. Постараемся разобраться.

Запчасти

Оценивать ремонт двигателя принято начинать со стоимости запчастей. Это отправная точка к любой капиталке. Если одна из запчастей стоит слишком дорого, то ремонт, как правило, считают нецелесообразным и мотор меняют на б/у. Но дорого — понятие относительное, поэтому сегодня мы не будем судить об этом. Я лишь озвучу цены на некоторые запчасти, сравню их с иномарками и выскажу свое мнение на этот счет.

Я приведу запчасти, которые меняют чаще всего. Не беру в учет слишком дорогостоящие запчасти. В России их никто не покупает с магазина. Куда проще отремонтировать б/у ГБЦ, чем купить новую, думаю многие со мной согласятся. Сюда я не включаю коленвал, шатуны, постель распредвала в сборе, ГБЦ, блок цилиндров.

• Поршневая группа (поршня, кольца, пальцы и стопорные кольца) — 4000-4500 рублей

(Речь идет о ремонтных запчастях)

• Вкладыши шатунные — 400 рублей
• Вкладыши коренные — 500 рублей
• Сальник коленвала задний — 200 рублей
• Сальник коленвала передний — 80 рублей
• Прокладки двигателя, комплект — 1400 рублей
• Впускной клапан — 150 рублей
• Выпускной клапан — 300 рублей
• Маслосъемные колпачки, комплект — 100 рублей
• Гидрокомпенсатор — 250 рублей
• Цепь ГРМ — 700 рублей
• Натяжитель цепи механический «Пилот» — 500 рублей
• Башмак натяжителя — 140 рублей
• Успокоитель цепи- 100 рублей

Итак, ценник на запчасти стартует с отметки, примерно в 10 000 рублей

Далее считаем технические жидкости.

• Антифриз Felix красный — 10 литров — около 1500 рублей.
• (можно и дешевле, но я предпочитаю его)
• Масло моторное — Hell Helix HX8 — 1800 рублей

Тут сумма составляет уже 3000 рублей

Итого, все необходимое выходит в районе 13 000 рублей . И это цена ОТ, потому что может быть и больше, в зависимости от региона, настроения продавца и многих многих других факторов на момент написания этой статьи.

Мое мнение — цена на запчасти не высокая. Есть с чем сравнить. Если хорошенько покататься в поисках низкой цены, ее можно неплохо сбавить. Поэтому она не окончательна.

Работа

Следующий определяющий фактор — цена на работы. Вот тут разница может быть огромной. Для меня это не так важно, потому что в основном я все делаю сам. Но для тех, кто ищет сервис, постараюсь накидать ценники, которые удалось найти мне.

В одном из сервисов указали такой ценник:

• С/у двигателя — 10000 рублей
• Переборка — 25000 рублей

Итого — 35000 рублей. Это очень дорого, учитывая, что шлифовки и расточки в эту стоимость не входят. Гаражный специалист был готов взяться за 15000 рублей.

Цена ремонта также зависит и от характера неисправности. Иногда виной проблеме просто прогоревший клапан, а значит, ремонт может выйти и в 5-7 тысяч рублей. Поэтому такие моменты всегда уточняются непосредственно в сервисе.

Подводя итог, хочу сказать, что за ремонт нивовского двигателя браться стоит, но следует очень аккуратно подбирать это место ремонта. Один из наших читателей написал письмо, что его двигатель на Ниве Шевроле отремонтировали за 76 тысяч рублей. Изучив внимательно прайс, мы пришли к выводу, что мастера немного гнут цены не только на работы, но и запчасти.

Общая стоимость ремонта в среднем не превышает 50 тысяч рублей. Учитывая, что новый мотор из Тольятти стоит 60 тысяч.

Стоимость с расточками и запчастями, при условии, что делаешь сам, выходит в районе 18 000 — 20 000 рублей.

В любом случае, решение, делать мотор или нет, остается всегда за вами. Я лишь озвучил актуальные ценники.

Об окончании ресурса маслосъемных колпачков (МСК) в двигателе Шевроле Нива сигнализируют заметное увеличение расхода масла (>0,5 л на 1000 км) и сизоватый дым из выхлопной трубы. Косвенный признак неисправности – появление смазки в свечных колодцах.

Существует надежный способ для проверки маслосъемных колпачков. Это метод с включением в контур вентиляции картера топливного фильтра с трубкой.

В течение недели проводится тестирование, по окончании которого оценивается наличие масла в фильтре. Чем его больше, тем хуже состояние маслоотражательных колпачков.

Какие колпачки лучше

Для покупки доступно множество брендов МСК. К наиболее распространенным и практичным относятся:

• Victor Reinz;
• Corteco;
• Elring.

Инструмент

Для выполнения задачи без ошибок и непреднамеренного брака понадобятся:

• 10 и 13 мм ключи;
• динамометрический ключ;
• рассухариватель;
• металлический пруток из мягкого сплава;
• молоток;
• вороток;
• оправка.

Как поменять маслосъемные колпачки

Последовательно удаляются свечи, демонтируется крышка ГБЦ путем снятия: экрана двигателя, держателей с тросом дроссельного узла и шлангом вакуумного усилителя тормозов.

При этом отворачиваются крепления рукавов подвода воздуха, убираются шланги ресивера, откручиваются 8 болтов шпилек крепления крышки с шайбами.

Коленчатый вал прокручивается до тех пор, пока метка зубчатого венца привода второстепенных узлов не сойдется с датчиком положения коленвала (КВ).

Звездочка РВ выставляется напротив метки на корпусе подшипников.

Снимается корпус подшипников распредвала.

Демонтируются рокеры клапанов.

Установка КВ позволяет обслужить 1 и 4 цилиндры, поскольку в этом положении фиксируется высшая мертвая точка соответствующих поршней. 2 и 3 цилиндры станут доступны после проворота коленвала на 180º.

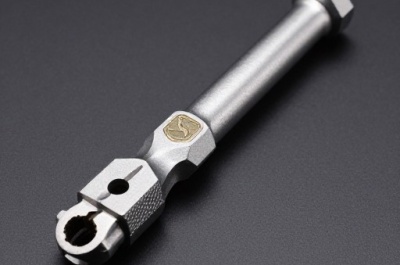

Для рассухаривания клапанов используется специальный съемник.

Во время процесса приспособление упирается в тарелку пружин, при этом зацепной рычаг отводится за гайку, заранее закрученную на шпильку корпуса РВ. Одновременно с этим в свечных колодцах должен находиться пруток (желательно из свинцового припоя).

Движением на рычаг вниз производится сжатие пружин и освобождение сухарей. Их, в свою очередь, следует аккуратно вытащить щипцами.

После этого устраняется давление на пружину.

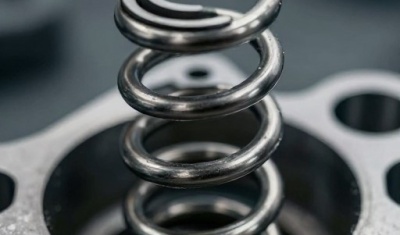

Происходит снятие внутренней пружины и тарелки с внешнего элемента.

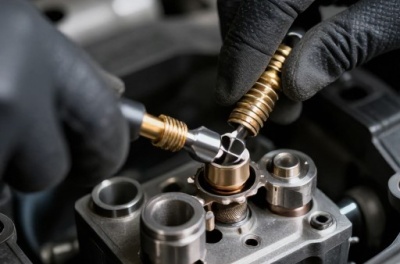

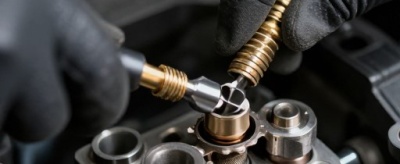

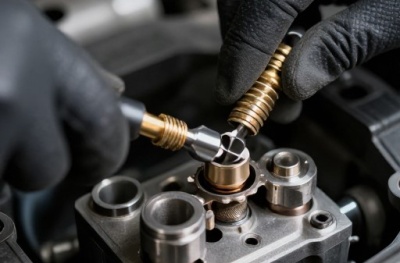

Посредством цангового зажима колпачок выбивается из направляющей втулки и полностью вынимается.

Все действия проводятся аккуратно, чтобы не деформировать направляющую втулку.

Напрессовка новых маслоотражательных колпачков производится в обратном порядке – сначала на стержень клапана, потом на втулку. В качестве оправки для монтажа возможно использовать оригинальную оправку либо инструментальную головку с молотком. Перед этим важно не забыть обслужить стержень клапана, включая очистку от отложений и смазывание маслом.

Нелишним будет легко ударить по металлическому прутку в направлении торца клапана. Данное мероприятие позволит отцентровать сухари и предупредить их выпадение.

По окончании установки КВ поворачивается на полоборота.

Замену необходимо осуществлять при появлении первых признаков проблемы. Обычно это случается при пробеге в 100-120 тыс. км.

Всем привет!
Примерно 10 000 км пробега у меня из выхлопной трубы доносится запах горелого масла. Я начал решать проблему с раскоксовки. Два раза с заменой масла в двигателе делал раскоксовку с промывкой, но безрезультатно, зато полезно для профилактики. Следом решил заменить маслосъемные колпачки. Думал, что из-за них масло уходит в цилиндры и почти за 60 000 км. колпачки Goetze 24-30667-01/0 износились с момента замены 2.5 года назад Задавал вопрос по поводу того какие колпачки кто ставит. Решил на свое усмотрение поставить колпачки Elring 702.706, заказанные в Автодоке за 373 рубля.

Приобрел прокладку клапанной крышки резинопробковую за 120 рублей и прикупил рассухариватель клапанов для двигателей 2101-2107 за 310 рублей.

6. Сравнение рассухаривателя для двигателей 2101-2107 и рассухаривателя для восьмиклапанных двигателей переднеприводного семейства ВАЗ.

Приехал в гараж, открыл капот, подразобрал все, что мешает доступу к крышке клапанов.

Поключил зарядное устройство к аккумулятору и включил режим «цикл». Всегда заряжаю аккумулятор, когда долгое время она стоит в гараже, а это бывает очень редко.

Теперь выкрутил свечи, поставил машину на 4 передачу и методом толкания машины вперед-назад выставил положение поршней в среднее положение в цилиндрах. Далее снял крышку клапанов, подпер натяжитель цепи Исай, взвел его и зафиксировал в таком положении, подложив под гайку кусок толстой медной проволоки. Открутил болт, фиксирующий звезду распредвала, зафиксировал цепь на звезде распредвала и зафиксировал звезду нейлоновыми стяжками к успокоителю цепи и к шпильке крепления клапанной крышки.

Теперь открутил масляную рампу, постель распредвала, снял распредвал и толкатели клапанов и разложил их поочередно рядом с распредвалом к тем кулачкам, под которыми каждый стоял.
Нашел съемник клипс обивки с изогнутым концом, обмотал его тряпочкой, зафиксировал тряпочку изолентой. Просунул этот съемник в цилиндр, подпер первый клапан, пристроил рассухариватель клапанов для двигателей 2101-2107, начал прижимать тарелку клапана, наклонился чтобы весом поддавить и получил по носу слетевшим рассухаривателем, поскольку паз под крепление на шпильку имеет прорезь.

Я читал проэто ранее, но думал у меня все получится.
В итоге бросил этот рассухариватель в дальний угол и достал рассухаривателя для восьмиклапанных двигателей переднеприводного семейства ВАЗ, который у меня остался после Калины, и которым я уже проделывал данную операцию на этом двигателе ранее. Начал поочередно рассухаривать клапана, менять маслосъемные колпачки и засухаривать их обратно после замены. Маслосъемные колпачки сидели, что называется, мертво на своих местах, были в отличном состоянии и уже тогда начала закрадываться мысль, что дело не в них, но раз уж полез я продолжил свое дело. Втулки клапанов не имели люфта и не было признаков того, что их разбило. На 4-м клапане обнаружил слетевший колпачок.

Его я снял пальцами и заменил на новый.

Все снятые колпачки были мягкими и без следов износа.
При рассухаривании 7 клапана у меня улетел один сухарь клапана. Я попросил брата съездить до магазина и купить пару.

Стоят они по 10 рублей за штуку. Второй попросил взять на всякий случай, поскольку время уже было позднее и магазины скоро закрывались.
Далее уже с помощью брата, который придерживал клапана из цилиндра, я заменил остальные колпачки, засухарил последний клапан и собрал все, что разбирал для выполнения замены маслосъемных колпачков.
После запуска двигателя запах масла никуда не делся, но я думал, что поезжу и все пройдет. Прошел только стук гидрокомпенсаторов, которые снова наполнились маслом, после снятия масляной рампы, питающей их.
Аккумулятор примерно к половине того времени, что я провел в гараже, зарядился полностью и стоял подпитывался малым током.

Сейчас, проехав уже несколько сотен километров, запах масла из выхлопной трубы присутствует и, мне кажется, он усилился. Думаю что либо колечкам пришел пушной зверек, либо прокладку продуло гдето в районе масляного канала и масло попадает в цилиндры. Компрессию я мерил примерно 4000 км. назад после второй раскоксовки двигателя и она была по 12 во всех 4-х цилиндрах.

Кто что может подсказать по поводу запаха масла из выхлопной трубы, за исключением маслосъемных колпачков? Может как-то можно выявить другие причины без снятия ГБЦ? Я пока не готов снимать ГБЦ без более весомых на то причин. Масло за 4000 км ушло примерно 2/3 от уровня. Двигатель всегда крутится почти под 4000 оборотов.

На этом на сегодня все, осталось теперь еще больше вопросов, чем я решил за этот вечер в гараже.
Всем спасибо за внимание!
Чистого выхлопа и ровной компресии во всех цилиндрах!

Запчасти

Комплект прокладок MERCEDES-BENZ: CABRIOLET 300 CE-24 91-93, COUPE 300 CE-24 87-93, E-CLASS универсал E 300 T

Всем привет!Перед заменой масла, проверив уровень я был в шоке, масла было ниже минимума… На следующий день поехал в магазин, купил маслосъемные колпачки и прокладку клапанной крышки.
Почему я подумал на колпачки? По опыту эксплуатации Ваз 2114, колпачки полетели на 128 000 км. Сейчас у меня 133500.
Ну обо всем по порядку.
Начинаем демонтировать все шланги мешающие демонтажу клапанной крышки: воздуховод, вакуумный шланг и.т.д.

Далее снимаем саму клапанную крышку. В моем случае необходимо дополнительно открутить рампу ГБО, чтобы у нее был ход.

Устанавливаем распредвал и коленвал по меткам. (фото по коленвалу не удобно было снимать)

Фиксируем цепь к звездочки распредвала с помощью мягкой проволоки, в моем случаи медной от кабеля. Разгибаем стопор болта крепления шестерни распредвала, и снимаем шестернь.

Далее откручиваем гайки крепления распредвала и снимаем его. Рокеры аккуратно снимаем и выкладываем так, так они стояли на двигателе, чтобы не менять их местами. Распредвал оказался в нормальном, рабочем стоянии, без задиров.

Далее начинаем рассухаривать клапана. Пока двигатель стоит по меткам, 1 и 4 цилиндры в ВМТ, а значит клапана не упадут в цилиндры. И начинаем рассухаривать, вначале именно эти цилиндры. А дальше необходимо провернуть коленвал, чтобы 2 и 3 цилиндры начали подниматься вверх и необходимо поставить их на тот уровень, чтобы клапана не падали, и наш зажим из проволоки не отсоединился от звездочки. Так же выкручиваем свечи, и через свечное отверстие подсовываем отвертку, чтобы уменьшить ход клапана.

Далее либо отверткой разрезаем юбку колпачка, либо специальной приспособой снимаем его. Одеваем новый маслосъемный колпачок с помощью оправки.

Об окончании ресурса маслосъемных колпачков (МСК) в двигателе Шевроле Нива сигнализируют заметное увеличение расхода масла (>0,5 л на 1000 км) и сизоватый дым из выхлопной трубы. Косвенный признак неисправности – появление смазки в свечных колодцах.

Существует надежный способ для проверки маслосъемных колпачков. Это метод с включением в контур вентиляции картера топливного фильтра с трубкой.

В течение недели проводится тестирование, по окончании которого оценивается наличие масла в фильтре. Чем его больше, тем хуже состояние маслоотражательных колпачков.

Какие колпачки лучше

Для покупки доступно множество брендов МСК. К наиболее распространенным и практичным относятся:

• Victor Reinz;
• Corteco;
• Elring.

Инструмент

Для выполнения задачи без ошибок и непреднамеренного брака понадобятся:

• 10 и 13 мм ключи;
• динамометрический ключ;
• рассухариватель;
• металлический пруток из мягкого сплава;
• молоток;
• вороток;
• оправка.

Как поменять маслосъемные колпачки

Последовательно удаляются свечи, демонтируется крышка ГБЦ путем снятия: экрана двигателя, держателей с тросом дроссельного узла и шлангом вакуумного усилителя тормозов.

При этом отворачиваются крепления рукавов подвода воздуха, убираются шланги ресивера, откручиваются 8 болтов шпилек крепления крышки с шайбами.

Коленчатый вал прокручивается до тех пор, пока метка зубчатого венца привода второстепенных узлов не сойдется с датчиком положения коленвала (КВ).

Звездочка РВ выставляется напротив метки на корпусе подшипников.

Снимается корпус подшипников распредвала.

Демонтируются рокеры клапанов.

Установка КВ позволяет обслужить 1 и 4 цилиндры, поскольку в этом положении фиксируется высшая мертвая точка соответствующих поршней. 2 и 3 цилиндры станут доступны после проворота коленвала на 180º.

Для рассухаривания клапанов используется специальный съемник.

Во время процесса приспособление упирается в тарелку пружин, при этом зацепной рычаг отводится за гайку, заранее закрученную на шпильку корпуса РВ. Одновременно с этим в свечных колодцах должен находиться пруток (желательно из свинцового припоя).

Движением на рычаг вниз производится сжатие пружин и освобождение сухарей. Их, в свою очередь, следует аккуратно вытащить щипцами.

После этого устраняется давление на пружину.

Происходит снятие внутренней пружины и тарелки с внешнего элемента.

Посредством цангового зажима колпачок выбивается из направляющей втулки и полностью вынимается.

Все действия проводятся аккуратно, чтобы не деформировать направляющую втулку.

Напрессовка новых маслоотражательных колпачков производится в обратном порядке – сначала на стержень клапана, потом на втулку. В качестве оправки для монтажа возможно использовать оригинальную оправку либо инструментальную головку с молотком. Перед этим важно не забыть обслужить стержень клапана, включая очистку от отложений и смазывание маслом.

Нелишним будет легко ударить по металлическому прутку в направлении торца клапана. Данное мероприятие позволит отцентровать сухари и предупредить их выпадение.

По окончании установки КВ поворачивается на полоборота.

Замену необходимо осуществлять при появлении первых признаков проблемы. Обычно это случается при пробеге в 100-120 тыс. км.

Маслосъемные колпачки на Ниву шевроле какие лучше?

Масло съёмные колпачки на Ниве представляют собой детали газораспределительного механизма автомобильного двигателя, в задачи которых входит предотвращение попадания смазки в камеру сгорания. Сделанные из металла и специальной резины, эти элементы плотно прилегают к клапанам, но со временем изнашиваются и разрушаются. Их резиновая часть становится менее эластичной и может отделяться от основания. Начинается пропускание масла, растёт потребление смазочных материалов мотором. А, значит, необходима замена масло съемных колпачков Нива – процесс сложный, но осуществимый и своими силами, если ознакомиться с этапами проведения работ и приготовить соответствующие инструменты.

Как определить неисправность

Попадание моторного масла в камеру сгорания двигателя, вызывает появление голубого (сизого) дыма, особенно при использовании торможения двигателем. Причин может быть несколько:

• Износились маслосъемные либо компрессионные кольца
• Вышли из строя маслосъемные (маслоотражающие) колпачки

Первая причина встречается реже и вызывается применением не стандартной марки бензина, масла, нарушением условий эксплуатации двигателя, приближением срока капитального ремонта. Вторая причина, наиболее распространенная, и легко устранимая своими руками, ее мы и будем рассматривать

Набор инструментов

Для выполнения замены колпачков вам потребуется следующий инструмент:

• Набор рожково — накидных ключей либо набор головок
• Набор отверток
• Специальный рассухариватель
• Оловянный пруток (8 миллиметров)
• Инерционный съемник
• Молоток
• Динамометрический ключ
• Оправка, для установки новых колпачков

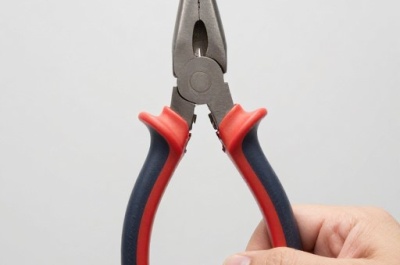

• Пинцет, либо плоскогубцы с тонкими губками
• Ветошь

Инструкция по замене маслосъемных колпачков ВАЗ 2107 (Видео)

Для замены маслосъемных колпачков ВАЗ 2107 понадобятся:

Подготовительный работы

Работы желательно проводить в гараже – это поможет избежать попадания пыли на детали ГРМ при сборке. Также необходимо зафиксировать машину ручным тормозом и включить нейтральную скорость, чтобы была возможность провернуть коленвал в процессе работы.

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.

При установке новых колпачков желательно использовать специальную втулку, которая надевается на стержень клапана для избегания повреждений рабочей кромки. С этой же целью внутреннюю поверхность маслосъемного колпачка перед установкой смазывают моторным маслом.

Порядок установки маслосъемных колпачков на направляющую клапана и пружин таков:

Дальше следует собрать и отрегулировать ГРМ двигателя:

Замена маслосъемных колпачков ВАЗ 2107 вполне осуществима в домашних условиях. Наиболее ответственная операция – установка зазора между кулачками распредвала и коромыслами (рокерами) клапанов. Для операции необходим микрометр или щуп. Если зазор будет слишком большим, то во время работы двигателя распредвал будет громко стучать об коромысло, а клапан не будет открываться полностью, что ухудшит работу двигателя и может привести к прогоранию выпускных клапанов. Если зазора нет, то клапан не будет полностью закрываться. Приоткрытый клапан ухудшит компрессию двигателя и со временем прогорит. Поэтому при замене клапанов ВАЗ 2107 или маслосъемных колпачков, после снятия/установки распредвала необходимо обязательно произвести регулировку зазоров. Но это уже тема отдельной статьи.

Как заменить сальники клапанов газораспределения ВАЗ-21214

Маслоотражательные колпачки или попросту сальники клапанов меняем при капитальном ремонте двигателя, а также при ремонте головки блока цилиндров.

Еще замене подлежат маслоотражательные колпачки при перегреве двигателя, в этом случае теряется эластичность маслоотражательных колпачков.

Признаком замены сальников клапанов является повышенный расход масла и увеличенная дымность выхлопных газов.

Выворачиваем свечным ключом из головки блока цилиндров свечи зажигания.

Снимаем крышку головки блока цилиндров (смотрим – «Замена прокладки крышки ГБЦ»).

Поворачиваем коленчатый вал до момента совпадения метки на его шкиве с меткой на крышке привода распределительного вала.

Снимаем корпус распределительного вала и рычаги привода клапанов (смотрим – «Снятие распределительного вала и рычагов привода клапанов ВАЗ-21214»).

В этом положении коленчатого вала (поршни 1-го и 4-го цилиндров находятся в ВМТ) меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.

Через свечное отверстие вставляем между днищем поршня и тарелкой клапана (на котором меняем колпачок) пруток из мягкого металла, диаметром около 8 мм.

Устанавливаем рассухариватель клапанов.

Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.

Сжимаем рассухаривателем пружины клапана

…и извлекаем щипцами (или пинцетом) сухари.

Снимаем тарелку клапана

Снимаем наружную и внутреннюю пружины

… а также верхнюю и нижнюю опорные шайбы пружин

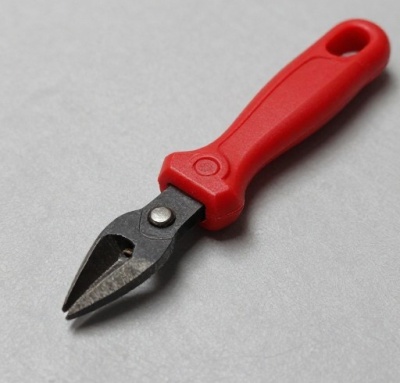

Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.

При отсутствии щипцов поддеваем двумя отвертками маслоотражательный колпачок и снимаем его.

Операцию выполняем осторожно, чтобы не повредить хрупкую направляющую втулку.

Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана.

Через высокую головку «на 12» или оправку напрессовываем колпачок на направляющую втулку клапана

Собираем клапанный механизм в обратной последовательности.

Извлекаем пруток из свечного отверстия.

После замены маслоотражательных колпачков клапанов 1-го и 4-го цилиндров, проворачиваем коленчатый вал на 180° (поддерживая цепь привода распределительного вала так, чтобы ее не защемить) и меняем колпачки клапанов 2-го и 3-го цилиндров.

Сборку механизма газораспределения проводим в обратной последовательности.

Замена маслосъемных колпачков нива шевроле, выбор лучших & |

Замена сальников клапанов

После этого устанавливают элементы клапана обратно и переходят к следующему этапу — извлечению прутка и установке сухарей на место слегка ударяя молотком по торцу стержня.

Популярные статьи из раздела: Их, в свою очередь, следует аккуратно вытащить щипцами.

Снимаем рычаги клапанов и раскладываем все детали в последовательности их демонтажа, чтобы при установке не перепутать местами. У показанного съемника на другом конце есть оправка для напрессовки колпачков. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

Смазываем внутреннюю поверхность нового колпачка моторным маслом и тем же приспособлением запрессовываем его на ножку клапана в свое посадочное гнездо.

Аналогично выполните замену остальных колпачков. Сборку проводим в обратной последовательности.

Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания. Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров.

Инструменты:

Вам потребуются те же инструменты, что и при замене прокладки головки блока и ресивера, а также пассатижи, приспособление для сжатия пружин клапанов, съемник маслосъемных колпачков по возможности , круглогубцы или пинцет для вынимания сухарей клапанов, оправка для напрессовки маслосъемных колпачков, молоток и пруток оловянного припоя диаметром около 8 мм для поддерживания клапана.

Аналогично замените маслосъемные колпачки выпускного клапана 1-го цилиндра и обоих клапанов 4-го.

Придерживая звездочку вместе с цепью, проверните коленчатый вал на половину оборота и замените маслосъемные колпачки клапанов 2-го и 3-го цилиндров. После замены всех колпачков проверните коленчатый вал еще на половину оборота и установите все ранее снятые детали газораспределительного механизма.

Гайки крепления корпуса подшипников распределительного вала затягивайте в последовательности.

Ч 1. Сериал батюшкина Нива шевроле NIVA Chevrolet 4+4 + новое на канале

Установите крышку головки блока цилиндров и все снятые узлы и детали в последовательности, обратной снятию. В статье не хватает: Опорная тарелка извлекается тоже.

Маслосъёмный колпачок зацепляем цанговым зажимом. При лёгком постукивании он сходит с клапана. Большинство мотористов в свечное отверстие вставляют оловянный прут.

Это держит клапан в закрытом положении. Но есть более удобный способ. Легкими ударами бойка по оправке запрессуйте колпачок до упора.

Снимите направляющую втулку со стержня клапана, установите на место опорную шайбу внутренней пружины, пружины и сухари клапанов в порядке, обратном снятию. Аналогично замените маслосъемные колпачки выпускного клапана 1-го цилиндра и обоих клапанов 4-го.

Замена маслоотражательных колпачков Ваз 2121 и Нива 2131

Характерный признак выхода из строя маслоотражательных колпачков на автомобиле Ваз 2121 и Нива 2131, это появление синеватого выхлопного дыма при нагрузке на двигатель, то есть при резком наборе оборотов. А по мере их большего износа, синий выхлоп может наблюдаться уже и на средних и нижних оборотах работы двигателя. Данное свойство обуславливается тем, что через колпачки в камеры сгорания начало попадать масло, которое в свою очередь сгорая, образует характерный синевато-сизый выхлопной дым. Герметичность ножки клапана обеспечивается за счет колпачка. Они выходят из строя либо в процессе временного износа, либо в случае заводского брака.

Для выполнения ремонтных работ потребуется: оловянный пруток, стандартный набор инструментов, приспособление для рассухаривания клапанов. При наличие всего необходимого, проделайте следующую последовательность действий:

Специальным свечным ключом выкручиваем все свечи зажигания, предварительно сняв колпачки проводов высокого напряжения.

После чего необходимо снять крышку головки блока цилиндров см. Замена прокладки крышки ГБЦ.

Теперь необходимо установить поршень первого и четвертого цилиндров в положение верхней мертвой точки. Для этого специальным ключом для гайки крепления шкива коленчатого вала, прокручиваем его по ходу вращения и совмещаем метки, расположенные на звездочке привода распределительного вала с меткой на корпусе подшипников распредвала.

Теперь необходимо снять сам корпус подшипников распределительного вала и приступаем к замене колпачков.

Установите гибкий оловянный пруток в свечное отверстие цилиндра, клапан которого сейчас будет рассухариваться. Пруток необходим для противодействия падению клапана в цилиндр после того, как будут сняты сухари и пружины.

Установите приспособление для сжатия пружин клапанов согласно их конструкции.

Сжимаем пружины и с помощью пинцета извлекаем два сухаря. После чего аккуратно разжимаем приспособление и ослабив натяжение пружин, снимаем его, после чего снимаем наружную и внутреннюю пружины.

Далее снимаем с ножки клапана опорные чашки пружин.

Чтобы снять колпачок с ножки, необходимо воспользоваться плоскогубцами с узкими губками, которыми ухватываем его и аккуратно стягиваем с ножки.

В случае отсутствия плоскогубцев, колпачок можно снять с помощью двух небольшим плоских отверток, которыми с двух сторон поддеваем его за выступы.

Перед установкой новых, смазываем его моторным маслом и запрессовываем на свое место с помощью подходящей по диаметру оправкой.

На этом ремонтные работы по замене маслосъемных колпачков на автомобиле Ваз 2121 и Нива 2131 завершены. Последующую установку снятых деталей производим в обратной последовательности.

Мой аккаунт

Установка КВ позволяет обслужить 1 и 4 цилиндры, поскольку в этом положении фиксируется высшая мертвая точка соответствующих поршней. Будем вам очень благодарны за комментарии к видео ролику «Замена маслосъемных колпачков нива шевроле видео», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

KEFIR60 все, что прокомментировали — правильно так у нас т ремонтируют, это наверняка уже последний ремонт, и тот не долговременный

Замена маслосъемных колпачков двигателей Chevrolet Niva

Замена маслосъемных колпачков нива шевроле, выбор лучших |

Об окончании ресурса маслосъемных колпачков (МСК) в двигателе Шевроле Нива говорит заметное увеличение ДВС расхода масла (>0,5 л на 1000 км), а также сизоватый дым из выхлопной трубы. К косвенный признак неисправности – появление смазки в свечных колодцах. Существует надежный способ, как проверить маслосъемные колпачки. Это метод с включением в контур вентиляции картера топливного фильтра с трубкой.

В течение недели проводится тестирование, по окончании которого оценивается наличие масла в фильтре. Чем его больше, тем хуже состояние маслоотражательных колпачков.

Какие колпачки лучше

Для покупки доступно множество брендов МСК. К наиболее распространенным (читай, лучшим) относятся:• Victor Reinz;• Corteco;• Elring.

Также рекомендуется обратить внимание на оригинальные компоненты. В крайнем случае, допустима замена на продукцию отечественного предприятия НПК «Резерв». ИнструментДля выполнения задачи без ошибок и непреднамеренного брака понадобятся:• 10 и 13 мм ключи;• Динамометрический ключ;• Рассухариватель;• Металлический пруток из мягкого сплава;• Молоток;• Вороток;• Оправка.

Как поменять маслосъемные колпачки

Последовательно удаляются свечи, демонтируется крышка ГБЦ путем снятия: экрана двигателя, держателей с тросом дроссельного узла и шлангом вакуумного усилителя тормозов.

При этом отворачиваются крепления рукавов подвода воздуха, убираются шланги ресивера, откручиваются 8 болтов шпилек крепления крышки с шайбами.

Коленчатый вал прокручивается до тех пор, пока метка зубчатого венца привода второстепенных узлов не сойдется с датчиком положения коленвала (КВ).

Звездочка РВ становится напротив метки на корпусе подшпников.

Устраняется корпус подшипников распредвала.

А также рокеры клапанов.

Установка КВ позволяет обслужить 1 и 4 цилиндры, поскольку в этом положении фиксируется высшая мертвая точка соответствующих поршней. 2 и 3 цилиндры станут доступны после проворота коленвала на 180º.

Для рассухаривания клапанов используется специализированный съемник.

Во время процесса приспособление упирается в тарелку пружин, при этом зацепной рычаг отводится за гайку, заранее закрученную на шпильку корпуса РВ. Одновременно с этим в свечных колодцах должен находиться пруток (желательно из свинцового припоя).

Движением на рычаг вниз производится сжатие пружин и освобождение сухарей. Их, в свою очередь, следует аккуратно вытащить щипцами.

После этого устраняется давление на пружину,

и происходит снятие внутренней пружины и тарелки с наружней.

Посредством цангового зажима колпачок и выбивается с направляющей втулки, а затем вынимается из него.

Все действия проводятся аккуратно, чтобы не деформировать направляющую втулку.

Напрессовка новых маслоотражательных колпачков производится в обратном порядке – сначала на стержень клапана, потом на втулку. В качестве оправки для монтажа возможно использовать оригинальную оправку либо инструментальную головку с молотком. Перед этим важно не забыть обслужить стержень клапана, включая очистку от отложений и смазывание маслом.

Не лишним будет легко ударить по металлическому прутку в направлении торца клапана. Данное мероприятие позволит отцентровать сухари и предупредить их выпадение.

По окончании установки КВ поворачивается на полоборота.Когда менять – при появлении первых признаков проблемы. Обычно к 100-120 тыс. км.

Видео

Кто станет Президентом России 2020?Poll Options are limited because JavaScript is disabled in your browser.
После ответа вы увидите кого выбрали остальные участники!

Рекомендуемые объемы и марки ГСМ Ваз 2121 Нива

Особое внимание при замене масла в КПП ВАЗ 21214 следует уделять рекомендациям автопроизводителя. Компания рекомендует заливать в трансмиссию Нивы следующие смазочные материалы:

• «НОВОИЛ Т» (80W-90; GL-5);
• «ОМСКОИЛ СУПЕР Т» (85W-90; GL-5);
• «РЕКСОЛ Т ГИПОИД» (80W-90, 85W-90; GL-5);
• «ВЕЛС ТРАНС» (85W-90; GL-5);
• «ВЕЛСТМ» (80W-90, 85W-90; GL-5);
• «УФАЛЮБ УНИТРАНС» (85W-90; GL-5);
• «НОРСИ» (80W-90, 85W-90; GL-5);
• «ЛУКОЙЛ ТМ-5 или ВОЛНЕЗТ-1«(85W-90; GL-5);
• «ЛУКОЙЛ ТМ-5» (80W-90,85W-90; GL-5);
• «АНГРОЛ Т» (80W-90, 85W-90; GL-5);
• «СПЕКТРОЛ ФОРВАРД» (80W-90; GL-5);
• «СПЕКТРОЛ КРУИЗ» (85W-90; GL-5);
• «САМОЙЛ 4402» (85W-90; типа GL-5);
• «САМОЙЛ 4404» (85W-90; GL-5);
• «САМОЙЛ 4405» (85W-90; GL-5);
• «AGIP ROTRA MP» (80W-90; GL-5);
• «AGIP ROTRA MP DB» (85W-90; GL-5);
• «MP GEAR LUBE-LS»

Автопроизводитель с учетом конструктивных особенностей конкретной трансмиссии выдвигают требования, которым должно удовлетворять используемое автовладельцами масло. Данные требования всегда обозначены в сервисной книге. На упаковке любого масла помимо названия продукта всегда имеется маркировка со следующей информацией:

• класс вязкости;
• эксплуатационная группа.

Редукторы полноприводных автомобилей ВАЗ 2121 имеют гипоидную главную пару, которая работает в условиях высоких скоростей на малых крутящих моментах и ударных нагрузках на шестерни. Масла для этих отечественных машин должны относиться к следующим эксплуатационным группам:

• по иностранной классификации API: GL-5;
• по отечественному госту — 5-я группа.

Если говорить про Ваз 4×4 2121 Нива, то в двигателе должно находится приблизительно 3,75 л нефтепродукта. Причем заливать необходимо одну марку масла, разные типы смешивать нельзя. В противном случае будет испорчена вся пропорция.

При смешивании минерального и синтетического образца получится субстанция низкого качества. В ней образуются куски, которые не приемлемы для нормальной работы узла.

Замена смазочных жидкостей предусмотрена не только для мотора, но и других узлов машины Ваз 4×4 2121 Нива. Места, объёмы заправки, наименования масел приведены в таблице.

Замена маслосъемных колпачков двигателей Chevrolet Niva

• Приспособление для сжатия пружин клапанов
• Съемник маслосъемных колпачков
• Пассатижи
• Круглогубцы
• Пинцет
• Оправка для напрессовки маслосъемных колпачков
• Молоток
• Храповичный ключ

Детали и расходники:

• Пруток оловянного припоя диаметром около 8 мм
• Маслосъемные колпачки двигателя Моторное масло

Примечания:Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания. Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров.

1. Снимите крышку головки блока цилиндров, как описано здесь.

2. Проворачивая коленчатый вал, храповичным ключом.

Совместите метку на звездочке распределительного вала с меткой (приливом) на корпусе подшипников распределительного вала. При этом поршни 1-го и 4-го цилиндров установятся в положение ВМТ, что позволит исключить падение клапана в цилиндр при его «рассухаривании», а также облегчит фиксацию клапана с помощью прутка из припоя.

3. Снимите распределительный вал, как описано здесь.

4. Снимите ресивер впускной системы, так как он мешает установить приспособление для сжатия клапанных пружин, как описано здесь.

Примечание:При наличии приспособления, отличающегося по конструкции от показанного (например, винтового, вворачиваемого в отверстие в головке блока под гидроопору), возможно, ресивер снимать не потребуется.

5. Снимите рычаги привода клапанов.

6. Разложите снятые детали на верстаке в том порядке, в каком они были установлены на двигателе.

Предупреждение:Не обезличивайте детали привода клапанов, так как они прирабатываются друг к другу.

7. Отсоедините провод от свечи 1-го цилиндра, выверните свечу и вставьте в отверстие для свечи пруток оловянного припоя (около 8 мм), чтобы удержать клапан в закрытом положении после «рассухаривания».

Примечание:Не рекомендуется применять для поддержки клапана отвертку или иной термообработанный инструмент. Помимо того, что они царапают поверхность днища поршня и камеры сгорания, при «рассухаривании» клапан может отколоть часть инструмента, которая попадет в цилиндр.

8. Наверните на одну из шпилек (наиболее удобно расположенную для установки приспособления для сжатия клапанных пружин) гайку крепления корпуса подшипников распределительного вала и установите приспособление для сжатия клапанных пружин впускного клапана.

9. Сожмите приспособлением клапанные пружины.

10. Выньте сухари.

Полезный совет:Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

11. Снимите тарелку пружин.

12. Наружную и внутреннюю пружины.

13. А также верхнюю и нижнюю опорную шайбу пружин.

14. Наденьте на колпачок цанговый зажим приспособления.

15. Легкими ударами бойка приспособления снимите колпачок с направляющей втулки клапана.

Предупреждение:Не снимайте колпачок пассатижами или поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

16. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предотвратить повреждение рабочей кромки колпачка острыми краями проточек под сухари на стержне клапана.

17. Смажьте внутреннюю поверхность нового маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.

18. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора.

При отсутствии специальной оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

19. Снимите направляющую втулку со стержня клапана, установите на место опорную шайбу внутренней пружины, пружины и сухари клапанов в порядке, обратном снятию.

Полезный совет:После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, приведя к серьезной аварии двигателя.

20. Аналогично замените маслосъемные колпачки выпускного клапана 1-го цилиндра и обоих клапанов 4-го.

21. Придерживая звездочку вместе с цепью, проверните коленчатый вал на половину оборота и замените маслосъемные колпачки клапанов 2-го и 3-го цилиндров.

22. После замены всех колпачков проверните коленчатый вал еще на половину оборота и установите все ранее снятые детали газораспределительного механизма.

Примечание:Гайки крепления корпуса подшипников распределительного вала затягивайте в последовательности.

23. Установите крышку головки блока цилиндров и все снятые узлы и детали в последовательности, обратной снятию.

В статье не хватает:

• Качественных фото ремонта

О поводах замены

Для такой замены имеется много поводов, рассмотрим некоторые из них. Примером может послужить стоимость «родных» изделий, цена отдельных экземпляров может колебаться от $5 за штуку и более. Встречаются и такие ситуации, когда при сборке может быть повреждён один из маслосъемных колпачков, и ему нужно искать замену. Вот в таком случае и может прийти на выручку знание характеристик выпускаемых запасных частей для подбора замены.

Можно ещё долго говорить о достоинствах и недостатках таких изделий отечественного и импортного производства. Какие маслосъемные колпачки лучше мы постарались доступными словами рассказать. В заключение хочется отметить, что, к сожалению», качество отечественных изделий, пока ещё уступает иностранным колпачкам.

Тема статьи – маслосъемные колпачки нива. Немножко теории. Выбор КОНКРЕТНОГО обкатанного производителя, с изделиями которого работаю сам, при ремонте и тюнинге гбц. Отличия оригинала от подделки. Особенности установки и монтажа.

Замена маслосъемных колпачков клапанов Нива Шевроле

Снятие маслосъемных колпачков клапанов на автомобиле Нива Шевроле производят для их замены в случае выхода из строя. Характерным признаком неисправности колпачков является появление голубоватого дыма при запуске двигателя и при его работе под нагрузкой, что говорит о попадание масла в камеры сгорания. Так же косвенным признаком их неисправности служит — увеличенный расход масла при отсутствие его течи на стыке поддона и блока и замасленные электроды свечей зажигания.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, приспособление для рассухаривания пружин клапанов, а так же инерционный съемник для колпачков. При наличие всего необходимого проделайте следующую последовательность действий:

• В первую очередь производим демонтаж крышки головки блока цилиндров.
• Поворачиваем коленчатый вал походу его вращения и совмещаем метки на звездочке привода распределительного вала и наплывом на корпусе его подшипников. При таком положение, поршень первого и четвертого цилиндров находится в ВМТ.
• Снимите корпус вместе с распределительным валом.
• Снимите ресивер впускной трубы, так как он будет мешать установке приспособления для сжатия пружин клапанов.

• Снимаем рычаги клапанов и раскладываем все детали в последовательности их демонтажа, чтобы при установке не перепутать местами.

• Выкручиваем свечу зажигания первого цилиндра и вставляем в камеру сгорания оловянный пруток, чтобы удержать клапан после его рассухаривания в закрытом положение.
• Устанавливаем приспособление для сжатия пружин клапанов.

• Сжимаем приспособлением клапанную пружину и пинцетом извлекаем сухари. Если сухари не извлекаются, то нанесите легкий удар по тарелке клапана, чтобы они стронулись.

• Снимаем тарелку пружины, внутреннюю и наружную пружины и опорную нижнюю шайбу.

• Установите цанговый зажим съемника на колпачок и легкими ударами, снимаем его с ножки клапана.

• Смазываем внутреннюю поверхность нового колпачка моторным маслом и тем же приспособлением запрессовываем его на ножку клапана в свое посадочное гнездо.
• Аналогично выполните замену остальных колпачков.
• Сборку проводим в обратной последовательности.

На этом ремонтные работы по снятию и замене маслосъемных колпачков клапанов на автомобиле Нива Шевроле завершены.

Применяемые (эксплуатационные) жидкости и заправочные объёмы

Замена моторного масла является обязательной составляющей грамотной эксплуатации любого автомобиля. Своевременная смена рабочей жидкости и масляного фильтра позволяют поддерживать двигатель в оптимальном состоянии, обеспечивая его длительную и безотказную работу. Потому у владельцев этого внедорожника отечественного производства возникает логичный вопрос о том, какое же масло лить в «Ниву 21214» с инжектором, сколько его требуется и как самостоятельно выполнить процедуру замены.
Если заглянуть в официальный мануал от автопроизводителя в лице АвтоВАЗ, вы увидите там цифры в 10 тысяч километров. То есть завод советуют менять рабочую жидкость в силовом агрегате не реже одного раза на каждые 10 тысяч км. Но вы, как опытный или начинающий автовладелец, должны понимать, что расчёт делается исходя из усреднённых значений.

• загрязнённость и запыленность дорог;
• холмистая местность, плохие дороги;
• эксплуатация под постоянными нагрузками (грузоперевозки, езда с прицепом);
• использование дешёвых видов масел;
• низкокачественное топливо;
• агрессивная манера вождения;
• резкие изменения климата и пр.

Из-за этого фактическая периодичность замены масла в «Ниве» сокращается примерно в 2 раза по сравнению с рекомендованной следует менять расходник примерно каждые 5 – 6 тысяч километров или раз в год. Отталкивайтесь от того, что наступит раньше. Это оптимальный промежуток времени, поскольку масло уже начинает изнашиваться, но не теряет полностью своих физико-химических свойств.

Аналогично дела обстоят с масляным фильтром. Стандартный фильтрующий элемент позволяет использовать его в течение 10 – 12 тысяч километров. Но фильтр страдает от тех же негативных факторов, что и само масло, поскольку они тесно связаны между собой. В теории он способен выдержать 2 замены масла, но с позиции сохранности двигателя лучше при каждой смене смазочной жидкости менять и сам фильтр. Он не такой дорогой.

Подобрать масло для «Нивы 21214» не так сложно. Но здесь нужно знать некоторые нюансы, чтобы не допустить распространённых ошибок. Начнём с поры года. Не каждый автовладелец знает, какое заливать масло в двигатель своей «Нивы», если на улице лето или зима. Летом стоит жаркая погода, потому двигатели легковых автомобилей при таких условиях сильно нагреваются.

«Нива 21214» является полноприводным внедорожником, и её мотор прогревается ещё сильнее. Потому многие допускают одну и ту же ошибку, заливая на лето минеральное или полусинтетическое масло. Чтобы двигатель работал эффективно и не перегревался, специалисты рекомендуют использовать качественную синтетику.

Если смазочная жидкость в силовом агрегате имеет незначительный процент вязкости, ожидаемого эффекта от неё ждать не стоит. Когда блок цилиндров нагревается, подобные масла по консистенции приближаются к обычной воде и их температура стремительно растёт. Потому смазка уже не будет отбирать тепло у двигателя, выполняя охлаждающую функцию, а также не сможет создавать требуемое давление. Работа в таком режиме приведёт к скорому заклиниванию коленчатого вала.

Потому завод-изготовитель и сами опытные автовладельцы советуют заливать в двигатель «Нивы», как и в моторы «Шеви Нивы» (Шевроле) моторные масла с вязкостью 20W40, но не выше 25W50. Это оптимальные параметры вязкости, при которых коленвал сможет нормально функционировать и не создавать лишней нагрузки.

• сильно жидкими (иначе от холода образуется ледяная плёнка);
• излишне густыми (в противном случае коленвал не сможет прокручиваться при запуске холодного мотора).

На зиму лучше заливать в двигатель масло, которое соответствует параметрам вязкости минимум 0W40 и максимум 0W50. Залив такую жидкость в двигатель зимой, когда температура падает максимум до -40 градусов, стартер легко справится с прокруткой коленвала. Вязкость не очень высокая, и даже низкий температурный режим не помешает пуску мотора.

Откажитесь от полусинтетических масел. Да, такие смеси бывают дорогими и имеют аналогичные характеристики с синтетикой. Но даже высокая цена и идентичные надписи на упаковке не позволяют полусинтетике получить те же свойства, которыми обладают синтетические масла.

Логично будет узнать, сколько масла в двигателе ВАЗ «Нива 21214» и как много требуется приобрести моторной жидкости. Если говорить про объём заливаемой жидкости, то для двигателя «Нивы» он составляет 3,75 л. Фактический объём масла в двигателе обычно меньше, чем тот, который указан в паспортных данных автомобиля.

Это обусловлено тем, что при сливе отработки часть масла всё равно остаётся в системе. На 100% очистить мотор практически невозможно своими силами. Брать масло следует с запасом, но небольшим. Лучше взять канистру качественной смазки на 5 л. Это позволит залить полный объём в картер, плюс периодически доливать её по мере изменения уровня.

Для работы вам потребуется собрать некоторые материалы и инструменты. В этот список входят:

• свежее моторное масло в нужном количестве;
• пустая ёмкость, куда будет сливаться отработка;
• воронка для заливки;
• топливный фильтр;
• шестигранник на 12 или ключ на 17;
• съёмник для масляного фильтра (можно обойтись и без него);
• смотровая яма;
• ветошь;
• освещение;
• спецодежда (перчатки, закрытая обувь, плотная одежда).

Если у вас всё готово, можно приступать к работе. Обязательно следуйте инструкции поэтапно, не спешите и не пытайтесь путём прикладывания большой силы что-то выкрутить или закрутить. Иначе вы рискуете сломать некоторые детали, что приведёт к более дорогостоящему ремонту. Начинаем процедуру замены моторного масла, параллельно меняя и фильтр.

1. Установите автомобиль на смотровую яму, чтобы иметь удобный доступ к днищу, где располагается поддон с маслом. Предварительно двигатель следует прогреть, чтобы масло приобрело более жидкую структуру и могло легко стекать из поддона.
2. Если вы грели мотор на холостых, подождите несколько минут, чтобы вся жидкость стекла вниз. В подкапотном пространстве можно пока открутить заливную пробку. Это позволит маслу быстрее выходить снизу.
3. Аккуратно выкручивайте сливную пробку. Она бывает разных типов, потому для её демонтажа пригодится шестигранник или ключ. Прежде чем начать откручивать пробку, подставьте под неё пустую тару. Выкручивайте полностью и дайте маслу стечь. На это уйдёт около 10 – 15 минут. Потому параллельно займитесь масляным фильтром.
4. Если масло выходит очень грязное, то много остатков мусора, стружки и грязи останется в системе. При таком состоянии рекомендуется промыть двигатель. Для этого используют специальные присадки, промывочные смеси или свежее масло.
5. Есть присадки, которые просто добавляют в заливную горловину, пока там ещё находится старая смазка, запускают двигатель и дают поработать в течение нескольких минут. Затем глушат и всё вместе удаляют из поддона.
6. Вариант с промывочным маслом или обычным моторным свежим маслом выглядит иначе. Сначала сливается старая жидкость, затем сливную пробку закрывают, заливают свежее масло, включают двигатель и при холостых оборотах он работает 5 – 10 минут. Теперь пробку поддона опять откручивают и сливают. При сильно загрязнённом моторе рекомендуется повторить процедуру 2 – 3 раза. На это уходит много масла, но зато двигатель обретает новую жизнь.
7. Только после полной промывки старый фильтр демонтируют, а на его место устанавливают новый. Фильтр откручивается съёмником, вручную или подручным инструментом. Съёмник наиболее удобный, но не всегда есть в распоряжении автовладельца. Будьте аккуратными, чтобы не повредить рядом расположенные патрубки, проводку. В целях безопасности лучше снять минусовую клемму с АКБ.
8. Отверстия для сливной пробки и фильтр зачистите при наличии там загрязнений. Иначе они могут попасть в свежую моторную жидкость.
9. Перед обратной установкой проверьте прокладку пробки, замените её при необходимости. Уплотнитель фильтра смазывается маслом, и моторную жидкость заливают на 50% объёма нового фильтра. Теперь можете устанавливать их на место.
10. Следите за тем, чтобы фильтр и пробка плотно встали на свои места, и через них не возникали течи.
11. Переходим к подкапотному пространству, где с помощью воронки через заливную горловину вливаем свежий состав. Налейте сначала около 3,5 литра, поскольку часть масла осталась в системе. Закройте крышку, запустите двигатель на холостом ходу в течение 2 – 3 минут.
12. Отключайте мотор, дайте маслу стечь. Берите щуп, и проверяйте уровень. След масляной плёнки должен оставаться между о и «Max». Если уровень ближе к минимальному значению, снова откройте крышку, залейте ещё немного смазки и повторите процедуру.

А еще интересно: Устройство инжекторного двигателя Нива 2121, Нива 2131

• ЗАПРАВОЧНЫЕ ОБЪЕМЫ, МАСЛА И ЖИДКОСТИ.
• Масла и жидкости
• Автомобильный бензин с октановым числом 93, 95**
• Система охлаждения двигателя
• (включая систему отопления салона)
• Охлаждающая жидкость с температурой замерзания не выше –40°С
• Последняя рекомендация АвтоВаза
• Sintec Antifreeze Lux G12
• Система смазки двигателя
• (включая масляный фильтр)
• Моторные масла (с уровнем качества по API: SG, SH, SJ, SL,SM, SN)
• Картер коробки передач
• Трансмиссионные масла с уровнем качества по API GL-5 и вязкостью 75W-90
• Картер заднего моста
• Картер рулевого механизма
• Картер раздаточной коробки
• Картер переднего моста
• Система гидропривода сцепления
• Тормозная жидкость DOT-4
• Система гидропривода тормозов
• Бачок омывателя ветрового стекла и фар
• Смесь воды со стеклоомывающей жидкостью
• Бачок омывателя заднего стекла
• Бачок гидроусилителя рулевого управления
• Жидкость для заправки гидравлической системы рулевого управления Pentosin SHF11S
• * Для автомобилей ВАЗ-2131 и его модификаций.
• **Для автомобилей с системой впрыска топлива, оснащенных нейтрализатором отработавших газов

Замена маслосъёмных колпачков Нива Шевроле
