Моргание индикатора масла Калина. Замена датчика давления масла Калина.

Мерцающая масленка. Жуть какая)

Остановился. Вооружился смартфоном и интернетом. Беглый поиск показал возможные неисправности. Решено было начать с самого простого — замена датчика давления масла. Домчав до ближайшего магазина автозапчастей, был приятно удивлен стоимостью датчика — 100 руб.

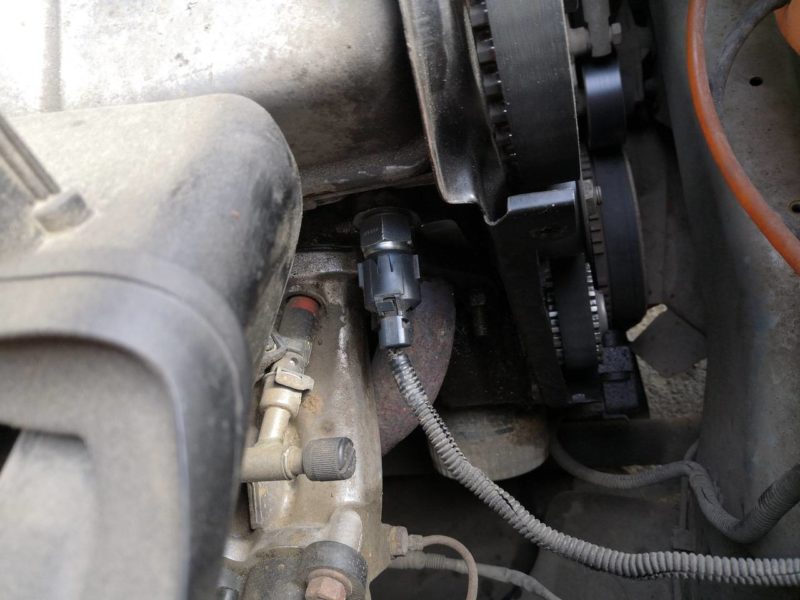

Искать сей датчик необходимо за ремнем ГРМ ну или со стороны бачка омывающей жидкости, кому как удобнее. Датчик смотрит в сторону салона. Провод сдергивается небольшим усилием. Для смены удобнее всего пользоваться такой головкой на 21 Новый — черный и старый — бежевый датчики давления масла

К великой радости, после смены датчика индикатор масла потух. Все стало ровно и прекрасно. От момент обнаружения проблемы до устранения прошло 15 минут.
Удачных дорог.

О датчике масла на Калине

Все автомобили у которых имеется инжекторный двигатель, в том числе и Лада Калина, имеют большое количество различных индикаторов и датчиков. Назначение всех этих деталей заключается в поддержании нормальной работы двигателя и его функций. Каждый из датчиков выполняет свою работу, а некоторые датчики необходимы для предоставления информации водителю о состоянии автомобиля или двигателя в данный момент времени.

В данной статье речь пойдет о датчике давления масла на автомобиле Лада Калина, в статье подробно описано назначение датчика, признаки неисправности.

Назначение и конструкция

Основная функция датчика давления масла в Калине – это информирование водителя об наличии давления масла в двигателе. Датчик представляет собой клапан, который размыкает свои контакты при определенном давлении.

При включении зажигания на приборной панели автомобиля можно заметить масленку красного цвета, она свидетельствует о том, что сейчас в двигателе нет давления масла и это правильно, ведь ДВС не запущен. Как только стартер начнет вращение и двигатель запуститься лампа должна погаснуть в течение нескольких секунд. Если этого не происходит, значит в ДВС нет давления масла, что может привести к поломке двигателя.

Где находится

Многие задаются вопросом, где датчик давления масла на Калине, а ведь его и вправду сразу трудно заметить. Так же расположение датчика зависит от типа двигателя, а именно от количества клапанов.

• На 16-ти клапанной модели датчик давления масла находиться справа от маслоналивной горловины и вкручен в специальный отлив.

• На 8-ми клапанном двигателе датчик давления масла расположен с левой стороны двигателя возле кожуха механизма ГРМ.

Что делать если горит индикатор давления масла

Случается, что на автомобиле загорается индикатор давления масла, а это свидетельствует о серьезных неисправностях в работе двигателя. При обнаружении такой сигнальной лампы на своем авто, необходимо как можно скорее остановиться и заглушить двигатель.

Причинам зажжения лампы давления масла могут быть:

• Низкий уровень масла;
• Поломка датчика;
• Поломка масляного насоса;
• Поломка проводки;

Если на вашем автомобиле загорелась лампа давления масла, то после остановки необходимо проверить следующее:

1. Проверить наличие масла в двигателе, при низком уровне масла, его количества будет недостаточно, чтобы образовалось необходимое давление для правильной работы ДВС. Потеря масла может возникнуть из-за износа ЦПГ, пробоя поддона или других утечек в двигателе.
2. Проверить состояние датчика и его проводки, возможно с датчика просто слетела фишка (разъем). Проводка датчика должна быть исправна и не должна иметь следов оплавления и порывов изоляции.
3. Если визуальный осмотр показал что с автомобилем все в порядке, но лампа давления масла все равно горит, необходимо отбуксировать автомобиль до станции технического обслуживания для дальнейшей диагностики.

Цена датчика

Стоимость датчика давления масла на Ладу Калину зависит от региона и магазина, в котором будет производиться покупка, как правило, она не превышает 500 рублей.

Замена

Замену датчика можно провести самостоятельно без особых усилий. Для этого достаточно подготовить ключ на 21мм.

Как заменить датчик давления масла на Ладе Калина?

Датчик давление масла на Калине ещё называют, как датчик аварийного давления масла. Он не отображает под каким давлением находится масло в двигателе. Его основная задача — зажигать лампу аварийного давления масла на приборной панели в том случае, если давление масла в двигателе становится критически низким. Это означает, что масло пора менять или же его уровень упал ниже min.

Индикатор аварийного давления масла может сработать ложно. В этом случае датчик давления масла (ДДМ) вышел из строя. Как это можно проверить?

Датчик давления масла на Калине 8кл

ДДМ на калиновском 8-ми клапанном моторе находится с обратной стороны двигателя, чуть выше выпускного коллектора 1-го цилиндра. Как проверить его работоспособность? Выкручиваем датчик и на его место вкручиваем манометр. Запускаем двигатель. На холостом ходу давление масла должно быть около 2 бар. На максимальных оборотах — 5-6 бар. Если манометр показывает эти числа, а лампа на приборной панели все равно горит — датчик давления масла не исправлен и подлежит замене.

Естественно, перед такой проверкой необходимо убедится, что залито качественное масло и его уровень находится между полосками min & max на щупе.

Течь масла из-под датчика давления масла

Вторая распространенная поломка — это течь масла из-под датчика. В таком случае в масле окажутся выпускной коллектор 1-го цилиндра, верхняя часть помпы, левая часть защиты двигателя. Сам датчик и провод, подходящий к нему, так же будет в масле.

Если Вы обнаружили подтекания масла в районе первого цилиндра, убедились, что это не сальник распредвала, коленвала, не течь из-под прокладки клапанной крышки, или, что намного хуже ГБЦ, то в 99 случаях из 100 виной всему будет пробитый датчик давления масла.

Вытираем все потеки, устанавливаем новый ДДМ и наблюдаем. Если подтеканий больше нет — Вы все сделали правильно.

Что такое датчик давления масла (ДДМ) знают далеко не все автомобилисты, как правило знакомство с ним происходит после того как на приборной панели загорается индикатор давления масла и долго не гаснет. Тогда у любого сознательного автовладельца возникает масса неприятных вопросов и предчувствий.

Одни предпочитают сразу же обратиться на СТО, другие начинают искать причину самостоятельно. Если вы относитесь ко второму типу людей, данная статья будет вам полезной, т. к. в ней мы поговорим о том как проверить датчик давления масла, а также как его заменить на примере Лада Калина.

Прежде всего не стоит падать в отчаянье и делать поспешные выводы, лампочка аварийного давления масла действительно свидетельствует о критическом уровне масла в системе и о падении давления, однако не факт, что причина именно в этом. Случается, что сам датчик выходит из строя и просто «врет». Если этого не заметить вовремя и не узнать кто прав, а кто нет, можно действительно натворить серьезных «делов».

Что собой представляет датчик давления масла и из чего состоит?

Датчик состоит из:

1. Корпуса;
2. Измерительной мембраны;
3. Передающего механизма.

Как работает датчик давления масла?

Мембрана прогибается и занимает положение в зависимости от того какое давление в масляной системе в данный момент, замыкая или размыкая при этом электрические контакты.

Перед тем как проверить датчик давления убедитесь, что уровень масла, а также масляный фильтр в норме. Проверьте нет ли подтеков на корпусе двигателя. Если все в порядке можете приступать к проверке датчика.

Как проверить ДДМ?

Как правило то, что связано с давлением принято проверять при помощи манометра. Вкрутите манометр вместо датчика и заведите мотор. На холостых оборотах манометр должен показывать давление — 0,65 кгс/см2 и больше, можно сделать заключение, что давление в порядке, а датчик давления — нет, поэтому необходима немедленная замена датчика давления масла.

Если у вас не оказалось под рукой манометра и где-нибудь посреди трассы у вас загорелась лампочка давления масла, проверить датчик давления можно и другим способом. Для этого необходимо выкрутить датчик и покрутить стартером, не запуская мотор. Если во время вращения стартером из гнезда где был установлен датчик будет брызгать или литься масло, также делаем вывод, что датчик неисправен и требует замены.

Датчик давления масла Lada Kalina

Для контроля уровня давления масла в конструкции силовой установки Лада Калина предусмотрен датчик. Он информирует водителя о снижении количества смазки ниже критического.

Это позволяет своевременно долить моторную жидкость, что предотвращает чрезмерный износ ДВС.

Назначение датчика давления масла

Датчик давления масла служит для аварийного информирования водителя. Он следит за уровнем смазки в силовом агрегате.

Работа мотора требует подачи масла для части узлов под давлением. ДДМ в своей конструкции имеет мембрану. Она деформируется в зависимости от давления. При его снижении ниже допустимого уровня контакты в датчике замыкаются и включается сигнальная лампа. При этом если индикатор загорелся на этапе запуска двигателя, то это полностью нормально.

Расположение ДДМ на Лада Калина

Чтобы увидеть, где находится датчик давления масла на Лада Калина, требуется открыть капот и снять декоративную крышку, под которой скрыта 16 или 8 клапанная силовая установка. ДДМ расположен с обратной стороны мотора. Он размещается в правой части силовой установки по ходу движения. К датчику идет провод с клеммной колодкой на конце.

Стоимость датчика

На Лада Калина применяется оригинальный датчик давления масла Lada 11183829010. Его цена составляет порядка 180-250 рублей. Сторонние производители выпускают аналоги родного ДДМ. Среди них встречаются весьма неплохие варианты по привлекательной цене. В таблице ниже представлены наилучшие датчики сторонних брендов, хорошо показавшие себя на Лада Калина.

Таблица — Рекомендованные аналоги оригинального датчика коленвала Лада Калина

Методы проверки датчика давления масла

Стоимость датчика давления масла крайне низка, поэтому многие автовладельцы рекомендуют производить проверку родного измерителя путем установки взамен него нового ДДМ. После этого силовой агрегат запускается. Если показания датчика стали соответствовать действительности, то это значит, что родной измеритель вышел из строя.

Выполнить проверку можно с помощью мультиметра. Для этого следует проверить наличие напряжения на клемме подключаемой к измерителю. При отсутствии питания поломку следует искать в других элементах, а не в ДДМ.

Проверка датчика возможна с помощью манометра. Он вкручивается в посадочное место ДДМ. При запущенном моторе контролируется давление. Если оно ниже 0.65 кгс/см 2 , то сигнальная лампа датчика должна гореть, в противном случае ДДМ неисправен.

Если индикатор низкого давления масла загорелся во время движения, то косвенным способом проверки является нижепредставленный метод.

• Выкрутить датчик из посадочного места.
• Прокрутить стартер, не допуская запуска мотора.
• Проконтролировать посадочное место ДДМ. Если из отверстия вытекает масло, то давление должно соответствовать норме и загорание индикатора говорит о выходе из строя ДДМ.

Более точной является нижепредставленная проверка датчика контроля давления масла:

• Вырезать небольшой кусок шланга.
• Подключить к шлангу с одной из сторон насос.
• Вторую сторону трубки подключить к датчику.
• Проверить сопротивление датчика с помощью мультиметра или омметра. Оно должно быть минимально.
• Начать качать воздух насосом.
• При достижении давления в 0.65 кгс/см 2 требуется повторно померить сопротивление. Измерительный прибор должен показать разрыв.

Требуемые инструменты

Замена датчика давления масла на Лада Калина не обойдется без нижепредставленных инструментов.

Таблица — Инструменты необходимые для замены датчика коленвала

Самостоятельная замена датчика на Лада Калина

Для замены датчика давления масла на Лада Калина служит нижепредставленная инструкция.
