Пневмосигнал 🎺 Подробная установка через реле.

Стрельнуло мне поставить пневмосигнал. Ни разу не ставил себе такие вещи😅 Ну сказано-сделано. Купил значит такой сигнал за 800 ₽.

Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Нет, я не боялся, что сгорит проводка, да и звука я думаю было достаточно, просто при нажатии сигнала с включенными противотуманками (даже без ближнего света) свет прилично затухал. Я тут же подумал, что нужно купить реле и делать через него.

Купил реле на 30А, фишку для него, акустический кабель 2×2,5мм 2 метра (хватит и одного), черную гофру 16мм. Мужики, гофру покупайте в стройдворах или в строительных магазинах. Для сравнения 16мм гофра в Мегастрое 10м=107₽, а в автомагазине 10мм гофра 1м=50₽. В 5 раз дороже.
Итак, все соединения я старался делать из цельных проводов, а не соединяя друг с другом 100500 раз. Выковыривал разьемы со старой проводки от жигулей и зажимал на новый акустический кабель.

В фишке под реле я вытащил все провода и вместо них поставил так же 2 акустических кабеля и 2 провода от заводской проводки.

На плюсовую клемму аккумулятора кинул провод, который идет на плюс реле ( соответсвенно врезал предохранитель на 15А).

Массу для компрессора взял с кузова от крепления фары.

Для дудки сделал пластину из оцинковки длиной 11,5 и шириной 2,5мм.

Вторая пластина заводская, но просверлено еще одно отверстие под основное крепление дудки.

Третья пластина для компрессора 9,5 мм тоже на 2,5мм.

К последней прикручено реле. Все соединения проводов изолировал термоусадкой. И всё это дело в гофру. На + и — компрессора одел пластиковые фишки (тоже от проводки жигулей) и соответсвенно изолировал.

Стало гораздо лучше, изменения света при нажатии сигнал практически не заметно. Сигналом очень доволен!;) Выход дудки наклонен вниз, чтобы вода там не задерживалась. Верхняя накладка на решетку радиатора ставиться без проблем.

Установка пневмосигнала

Доброе время суток ребя)
Было дело, много лет назад захотелось мне сигнала от волги. Поехал я по автозапчастям и ни где этих сигналов не нашел, а так как желание сменить штатный сигнал было слишком велико — я купил сигнал от Газели �� Ну и шляпа хочу я вам сказать, еле гудит. Ездил я с ним очень долго до недавнего времени). И вот, в один прекрасный выходной день, мне довелось приобрести на рынке пневмосигнал за 650 р.

Уже возле дома, вскрыв коробку, я не обнаружил реле и инструкцию по подключению. Хотя… быть может такая комплектность и должна быть. Недостающие элементы были куплены: четырехконтактное реле на 30А, провода, комплект предохранителей (взял с запасом на будущее), провод под предохранитель.

Вот они — сигналы от Газели

которым пора на свалку, хотя один оставлю, дабы потом ТО пройти) Разместил дудку и компрессор там же где и располагались старые сигналы. Фотки установленного сигнала к сожалению нет, уже темно было и руки отваливались от холода.
Ну теперь к схеме. Все очень просто: на 30 контакт релюшки накидываем плюс с аккумулятора через предохр., с 87-го тащим плюс на компрессор, ну а 85 и 86 это управляющие контакты — к ним подключаем плюс и минус от штатного управления сигналом, разницы нет на какой контакт кидать плюс, а на какой минус. Ну остается кинуть минус на компрессор, с кузова или с акума — решать вам, я с акума взял. Схемка в конце приложена. И еще, ребят, если уж подключаете сигнал с компрессором то НИ КОГДА не подключайте его на прямую от штатных проводов. Плюс там постоянный и в принципе не плохой, а вот минус жиденький совсем. Многие подключают на прямую в итоге имея постоянно горящие предохранители и сигнал, который еле-еле работает. Делайте все по уму))
Если кому-то интересен звук, могу видео снять))

Установка воздушного сигнала

Всем ПРИВЕТ!
Давно хотел поставить себе воздушный сигнал. Выбор пал на Horn Tech с одной дудкой, т.к. слышал звучание 2 и 3 дудок, не понравилось, во-первых — тихо (может конечно компрессор не тянет), во-вторых — звук разной тональности, типа мелодии, что подойдёт только для дружественного приветствия, а ни как для «Куда ты прёшь»!
Читал много в инете про установку, собрался с мыслями и решил выложить небольшой фотоотчёт по установке воздушного сигнала на Hyundai Getz.

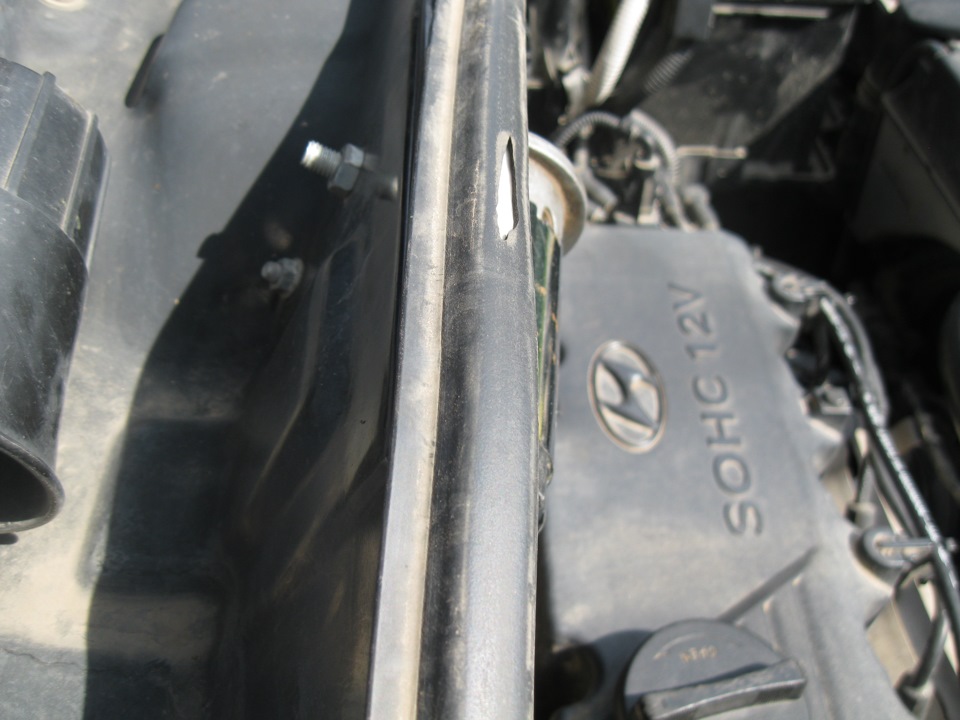

Первым вопросом был один и самый главный — куда же воткнуть этот самый компрессор и дудку. С авто классом повыше и побольше всё понятно — там места больше, можно под бампер, можно за решетку радиатора, можно еще куда-нибудь. Но с Getz такое не прошло. Полазив с дудкой по всему подкапотному пространству я нашел, по моему мнению, самое подходящее место.

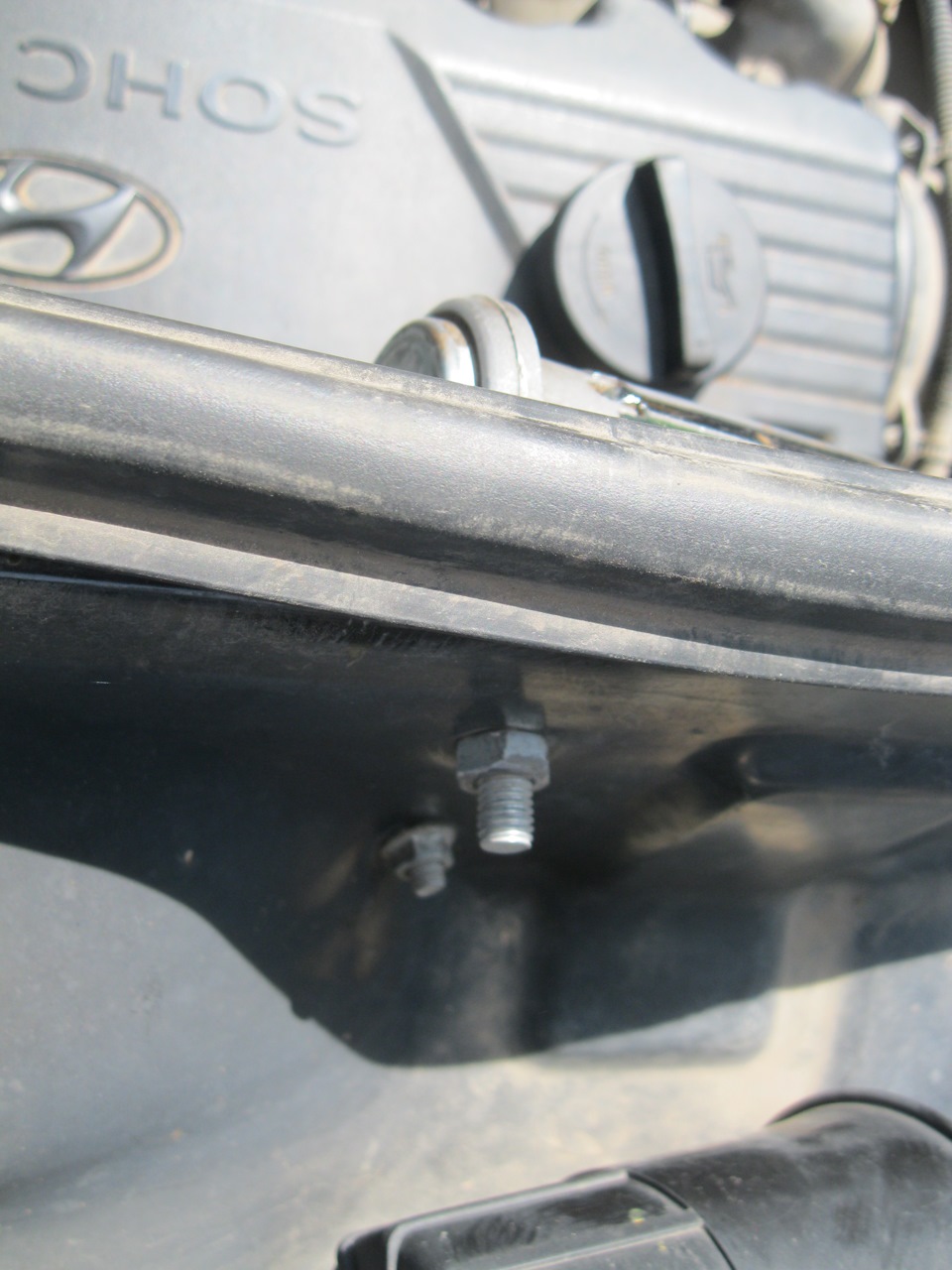

Четыре отверстия и встал как родной! Провода удачно прячутся в уплотнительной резинке.

Далее возникает второй вопрос: Стоит ли заморачиваться по поводу подключения сигнала через реле и будет ли лучше! Да стоит! Попытаюсь объяснить почему!
При подключении напрямую (т.е. компрессор подключен сразу к фишке стандартного сигнала). В данном случае ток к компрессору идет через штатную систему (через реле, предохранители, не рассчитанные на данный компрессор, а так же создаётся повышенная нагрузка на кнопку сигнала), и поэтому, я считаю, сигнал дудит слабее!
Было принято решение немного замарочиться и подключить через реле. Было куплено 4-х контактное реле и колодка для неё, и провода, соответственно.

В случае же подключения через реле ситуация немного другая. Ток проходит через контакты 85 и 86, тем самым возбуждая эл/маг. поле магнита в реле, который тем самым через толкатель соединяет контакты 87 и 30, которые в свою очередь соединяют компрессор напрямую с АКБ, что позволяет минимизировать потери напряжения.

Как и обещал! Видео в студию!

Установка пневмогудка (очень подробно+много фото)

Ходили мы с товарищем как-то по магазинам, ничего не предвещало беды… Искали то ли уплотнитель на его калину, то ли ещё какую-то мелочь. Внезапно вспомнил, как недавно смотрел, что ребята ставят пневмодудки, и гудят они достойно! Хотел себе такую же, ибо стандартный сигнал тихий, да и так малоприметный. Решил спросить, один пожилой мужик подвёл к своему ларьку и показал огромный выбор гудков. Из них мне больше понравился именно этот.

Толковой инструкции не нашёл, во многих БЖ просто пару фото и схемы, поэтому решил подробно написать как делал сам. Надеюсь, кому-то, кто особо не разбирается и захочет поставить, эта запись будет полезна.

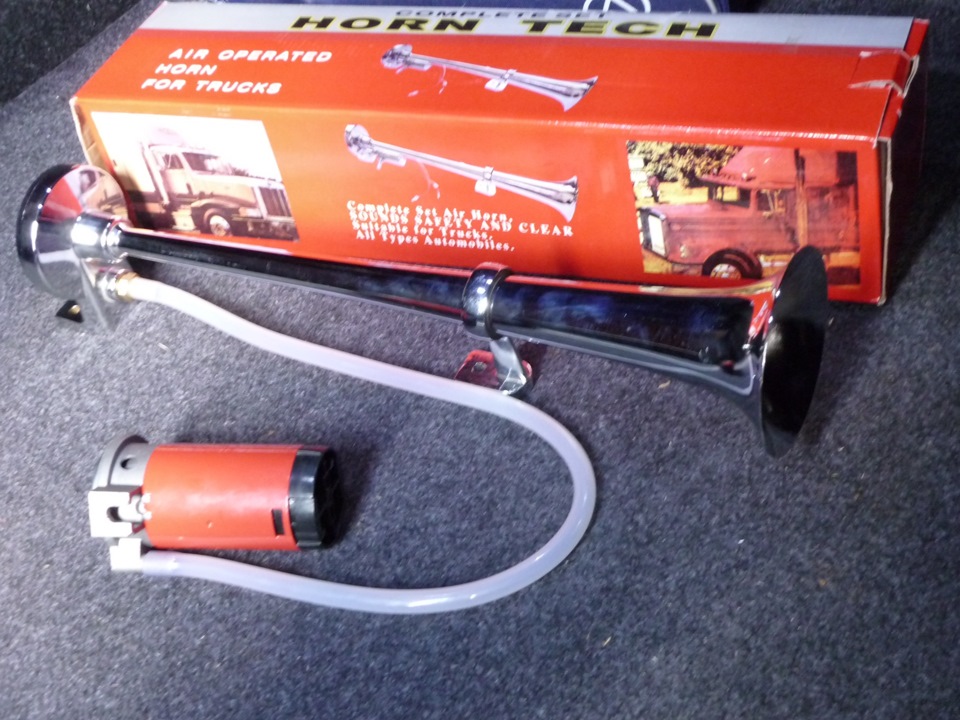

В комплекте были сама дудка, шланг и маленький компрессор. Никаких бумаг, ничего не шло. В том, что произведено в Китае сомнений не было, но цена приемлемая, да и качество тоже (за время сборки ничего не развалилось и работает нормально).
Посмотрев на драйве, да и так бороздя просторы интернета, наткнулся на 2 вида подключения — через реле и от стандартного звонка. Вначале через реле делать не хотел — уж больно сложно всё получалось, но решил всё таки взяться. Прикупил держатель с предохранителем на 30А, нашёл 2 метра медного провода, собрался с духом и начал собирать. Нашёл несколько схем реле, вот некоторые из них:

Я делал по 1 и 2 схеме, они одинаковы, только по разному нарисованы.
Когда со схемой уже определился — начал всё делать.
Сначала снял старый звонок.

А вот, кстати, и новый гудок.

Долго думал, куда же поставить дудку, она то конечно большая, громкая, но вот места занимает тоже немало. Решил это оставить на потом и начал заниматься проводкой.
Со старого сигнала выходили 2 контакта, но в ненужном мне штекере. Штекер аккуратно прорезал, из пластика, путём кое-где подрезал, кое-где подогнул, достал 2 штекера.

Поначалу хотел соединить контакты с помощью строительных переходников, даже обточил и примерил уже.

Дальше приступил к подсоединению этого дела к реле.
Как назло, никаких клемм у меня не нашлось, да и разъёмов тоже, а бампер был уже снят и отступать не хотелось… Поэтому в дело пошли пояльник и термоусадка с изолентой. Начал прикреплять это дело к реле. На «+» от аккумулятора до реле (расстояние небольшое) пустил держатель предохранителя, с его проводом, которого вполне хватило. От «+» и «-» заводского гудка пустил провод в изоляии 2х1,5, отмерил примерно 1,5 метра. От «+» реле пустил провод 1х2,5, предварительно высвободив его из толстой изоляции ( до этого было 2х2,5 в толстой изоляции). Тоже примерно 1,5 метра.
Соединив всё согласно схеме на реле, получилось что-то такое.

На другую сторону держателя предохранителя припаял самодельную силовую клемму, сделанную из крепежа для полок с помощью балгарки и дрели =)

Затем всё это дело замотал кучей изоленты и пустил в пластиковую гофру.

И приступил к соединению компрессора.

Минус решил кинуть на кузов, но клемм не было, поэтому наколхозил ещё одну «клемму» из оставшейся части крепежа.
Раз паяльник был под рукой, то решил отказаться от пластиковых соединителей и тоже спаять провода от заводского звонка, и снова всё в термоусадку.

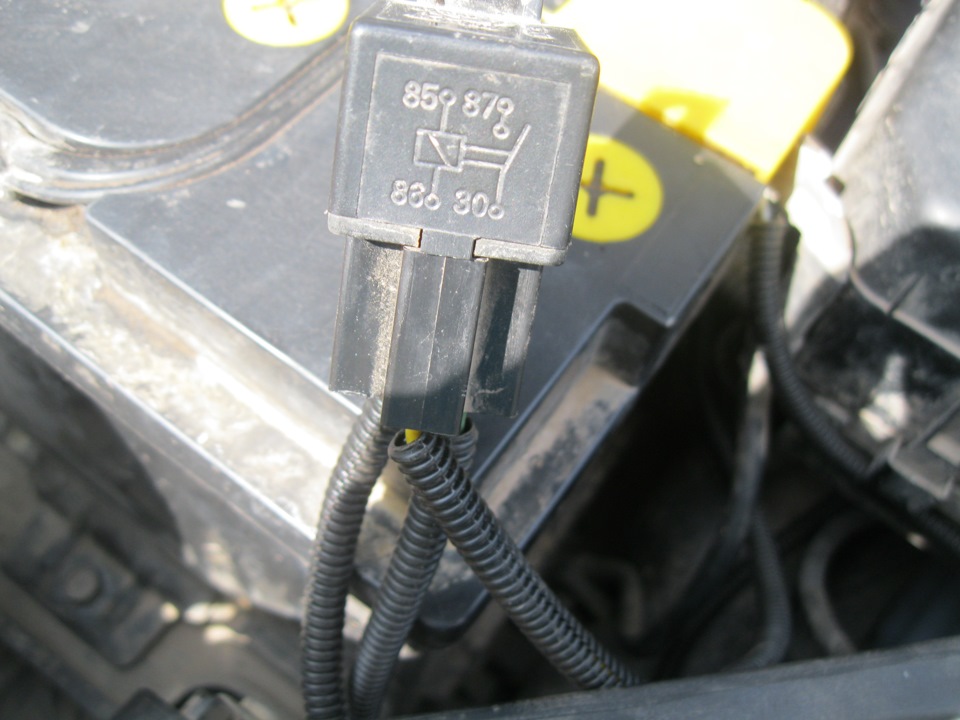

Рядом с АКБ нашёл место для реле

Перед закреплением компрессора надел на него целлофан из под дудки, дело было уже под утро, ибо пол ночи колупался, поэтому только на утро допёр, что как компрессор через целофан воздух засасывать будет, потом всё исправил и вот результат:

Хотелось бы ещё сказать, что результатом я крайне доволен, гудит как надо. Времени ушло довольно много, начинал вечером, закончил под утро. Правда большая его часть ушла на поиски ключа на 13, который «только что лежал здесь» и различных припоев и термоусадок =)
По поводу подключение через реле… Я не жалею потраченного времени (тем более средств), ибо в процессе подключения столкнулся с проблемой, кинул компрессор на заводские контакты, просто попробовать звучание и проверить работоспособность, спустя пару нажатий сгорел предохранитель. С завода стоял на 10А и он перегорел, это ещё раз мне указало на правильность моего выбора))

Вот видео звучания, хотя весь звук передать так и не получилось, в жизни громче гудит.

Паял всё обычным паяльником, использовал припой с канифолью и паяльный флюс (очень хорошая вещь!).

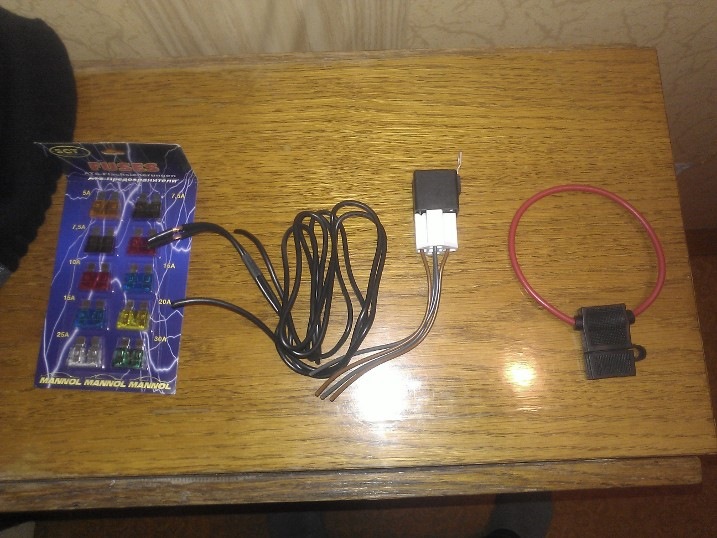

По цене вышло так:
Пневмогудок — 650р
Держатель с предохранителем — 30р
Реле — лежало в бардачке
Набор термоусадки тоже уже был — 30р
Пластиковая гофра — 20р

Итого всё удовольствие получилось 730р. На мой взгляд они того стоят!

Надеюсь, статья оказалась довольно подробной и информативной, кому-нибудь да поможет!)

ПНЕВМОСИГНАЛ

Он же — пневмоклаксон, дудки, airhorn и т.д.

Ничего мудреного тут нет вообще и много мозгов не надо. Просто пишу, чтоб облегчить жизнь тем, кто решил (или задумал только) собрать пневмодуду, а не для того, чтоб меня залайкали (мне по фиг на это вообще) и не для того, чтоб тереть, что это опасно и бабушек до инфаркта доводить у сбербанка, после получения пенсии и роженицам помогать, чтоб процесс быстрей пошел.

По существу.
Из чего состоит пневмосистема для дудок:

Основные элементы :
1. Компрессор
2. Электромагнитный клапан (соленоид)
3. Обратный клапан
4. Реле давления
5. Ресивер
6. Пневмосигнал(ы) (дудки)

Дополнительные элементы:
1. Пневмосоединители
2. Фитинги
3. Трубки высокого давления (пневмотрубки)

По желанию:
1. Выносной манометр (в кабину)
2. Контрольная лампа (в кабину)
3. Байонет (быстросъемный разъем) для подсоединения шланга с пистолетом к системе — для подкачки колес или иного.

Все комплектующие (покупные) я использовал фирмы «E-MC». Можно конечно собирать на крутецких комплектующих типа «CAMOZZI», но за это придется и отвалить соответствующие деньги.

1. Компрессор.
Брал «Беркут R15». Почему его — пожалуй один из самых безотказных компрессоров за свои деньги. Почему R15 — можно и 17-й и 20-й, но это уже перебор для этих целей, т.к. у меня чисто дудки, а не пневмоподвеска.

2. Электромагнитный клапан.
Служит для того, чтоб сбросить воздух с ресивера в дудки. Клапана бывают на 12 и 24 вольта и если вы покупаете дудки со встроенным клапаном (типа как у Hella), то смотрите на вольтаж.
Мне досталась дудка от Freightliner длинной 1 метр (без 3 см). На ней не было встроенного электромагнитного клапана, как и на большинстве грузовиков с серьезными дудками. Пришлось покупать его отдельно.
Важно, чтоб проходное отверстие в электромагнитном клапане было не меньше внутреннего диаметра трубки идущей от ресивера на клаксон.

3. Обратный клапан.
Нужен обязательно. Работает так — в одну сторону воздух пропускает, а назад нет, т.е. не позволяет воздуху накаченному в ресивер давить на компрессор, как во время его работы, так и в отключенном состоянии. Стоит он сразу на выходе компрессора.

4. Реле давления (датчик давления).
Служит для того, чтоб отключить компрессор по достижении необходимого нам давления и включить его обратно, когда давление упало ниже определенного.
Между лапок контактов находится винтик под шлиц и при помощи него выставляется необходимое давление (на моем порог от 0 до 10 бар).

5. Ресивер.
Мне достался почти новый от MANа объемом на 4 литра и давлением на 12,5 bar.
Важно — на ресивере должно быть два выхода. Первый — сбоку или сверху — для закачки воздуха в ресивер и одновременно стравливания с него воздуха в дудки, а второй выход снизу. Через него сливается конденсат. У меня стоит клапан, но можно поставить и кранчик.

Отлично подходит для ресивера порошковый огнетушитель типа ОП-4 или ОП-5. Они бывают разных форм, объемов и размеров. Останется только сделать еще одно отверстие (одно уже есть) и наварить гайку под необходимый штуцер или фитинг.

1.2. Пневмосоединители и фитинги.

Как их выбирать? У меня уже был ресивер, компрессор и дудка на момент необходимости покупки соединителей и фитингов. Я замерил на них резьбу и размер отверстий. Потом начертил схему (разводку пневмотрубок) и примерно прикинул, что где будет стоять. Потом поехал в кантору, где продают пневмооборудование. Там мы по схемке все подобрали (как я тогда думал), но в итоге все вышло немного по другому и пришлось ехать докупать еще шняжек.
В этих соединителях трубки высокого давления фиксируются по типу быстрозажимного соединения. Трубка очень ровненько отрезается и тупо вставляется в фитинг и все.

Фитингов и соединителей в продаже существует огромное множество разновидностей (просто конструктор) — тройники, разветвители, переходы с одного диаметра трубки на другой, переход с резьбового соединения на шланг ну и т.д.

Важно — все резьбовые соединения на фитингах имеют резиновые уплотнительные кольца. Но будет мега хорошо всю резьбу пройти фумлентой, а на штуцера (например выход с компрессора) натиснуть качественные хомуты.

Использовал 8, 10, 12 и 14 мм (по внешнему диаметру).
Например с ресивера у меня выходит 14 мм трубка, дальше переходник 14/12, потом 12-я трубка идет на петярник. А с компрессора идет 8-ми мм трубка. На датчик давления 10 мм. Короче полет фантазий.

Важно — пассивные механизмы, например датчик давления, выносной манометр или выход с компрессора достаточно обеспечивать тонкой трубкой типа 8- ки (по внешнему диаметру). Это позволит облегчить монтаж и сэкономить место.

Важно — Трубка отходящая от ресивера должна идти (очень желательно) прямотоком через прямой соединитель (по необходимости) на клапан и далее на дудку. Любой уголок имеет конструктивное утоньшение, что затрудняет хоть и не много потоку воздуха.

Важно — Воздух из ресивера должен доставляться в большом объеме за малое время. Это достигается трубкой (у меня 12-ка по внешнему) с хорошим (большим внутренним диаметром и минимумом переходов и изгибов.
Короче просто попробуйте дунуть ртом в метровую трубку диаметром внешним 8 мм и 12 мм, сразу станет куда яснее.

1. Выносной манометр в салон.

В принципе по желанию, но мне кажется он необходим. Надо знать чего у нас там качается и сколько сбрасывается.

2. Контрольная лампа.

Крайне необходимый элемент в салоне. Особенно в купе с манометром. На манометр внимание не всегда обращать удастся, а вот контрольная лампа включается тогда, когда начинает работать компрессор и выключается после его отключения. Зачем она? Ну например утечка воздуха. Воздух травит а компрессор качает, чтоб поддерживать давление. Или датчик давления залип, а компрессор корячится и качает и качает. Хорошо если тепловое реле сработает.
Короче сигнальная лампа всегда отражает работу компрессора, как говорится на лицо все и это дает повод обратить внимание на манометр. А если она вообще начинает часто включаться или долго не отключаться, то вы всегда поймете, что пришла бяда и вовремя посмотрите систему. Себе я поставлю светодиод ядреного раздражающего света, на видное глазу место, чтоб момент не упустить.

3. Байонет или быстросъем.

Вот пример, как мне кажется, не очень правильных соединений, которые обеспечивают быстрый спуск воздуха из ресивера в дудку с минимумом потерь.
Может я сильный перестраховщик?

Тут из ресивера выходит 14-я трубка через уголок, далее переход 14/12, а далее тройник (разветвитель) у которого внутренний диаметр в месте разветвления сужается, что есть не гуд. Соответственно на правую часть (клапан), уже воздух прет с небольшими, но потерями.

А тут вообще косяк. После тройника (где уже потери) идет гребенка (типа пятерник) и от него с поворотом на 90 градусов и очередным внутренним сужением в гребенке идет уже клапан.

Самым грамотным будет если разветвитель убрать из цепочки между ресивером и гребенкой и переставить его в иное место, а вместо быстросъема поставить электромагнитный клапан, а за ним дудки. Таким макаром воздух пойдет по прямой без изгибов и сужений разный. Что было потом и сделано.
Ну от руки по-быстрому это выглядит так

Теперь настал момент вкорячить наши приблуды в авто.
Компрессор у меня будет стоять на сваренной из строительных перфорированных уголков и пластин конструкции. К ней еще прикреплена монтажная распаечная коробка, в которой находятся релюхи, соединяются все провода через клеммы. Сама конструкция крепится на лонжерон.

На монтажную площадку была наварена пластинка (она спереди), на нее будет дополнительно фиксироваться ресивер.

Ресивер поставил между внутренним крылом и лонжероном.
С одной стороны он крепится на внутреннее крыло и фиксируется через пластину 2 мм болтами, а с другой стороны крепится хомутом вокруг ресивера к монтажной площадке.
Внизу мы видим клапан для слива конденсата.

Вот уже установлен ресивер, компрессор на площадке, электромагнитный клапан на выходе которого разветвитель на две дудки.

Тут уже стоит быстросъем для подкачки колес, датчик давления, выход на внешний манометр.

Далее монтируем электрику.
Для этого я использовал 2 релюхи — нормально замкнутая и нормально разомкнутая. Датчик давления у меня нормально разомкнутый (т.е. он разомкнутый пока давление от ресивера на него от 0 до установленного мной необходимого. При превышении которого он замыкается). Так и реле, если оно нормально разомкнутое, то оно и будет разомкнутое, пока питание на катушку реле не поступит и не замкнет ранее разомкнутые контакты.
Подключение сделал по след-му принципу:
Сигнал на включение подается от противотуманок (ПТФ), он с ними запаралелен, а силовой провод идет от аккума естественно, через предохранитель.
Штатного сигнала у меня по причине смерти оного нет, поэтому + и — которые шли на сигнал штатный, теперь идут у меня сразу на электромагнитный клапан, т.е. нажимая пикалку на руле у меня включается не штатный гудок, а сразу клапан (который и стравливает воздух). Штатного гудка у меня больше вообще не будет.

Ну и спаял все релюхи. Подпаял к ним папы и мамы. Остается только заранее заготовленные провода к ним подключить.

Ну и вот оно. Мой метр хромированного самолюбия (шучу).

Ну что ожидать от метровой дудки по звуку. Ну примерно это среднее между седельным тягачом и пароходом. Тупо глубокий низкий бархатистый бас. Это не особо то, что я хотел. Назвал дудку ДЖИГУРДА. Знал, что он меня удушит своим басом, по этому у меня с электромагнитного клапана выходит фитинг на два выхода. Планирую в дальнейшем поженить своего джигурду с коротышкой писклявой сантиметров в 50 длинной. Коротышка будет у меня с именем ВИТАС и останется в моторном отсеке жить, а джигурда уедет в бампер на пмж.

Очень много полезных фоток не уместилось. Жаль очень.
Надеюсь кому эта запись будет хоть как полезной.

Установка пневмогудка (очень подробно+много фото)

Ходили мы с товарищем как-то по магазинам, ничего не предвещало беды… Искали то ли уплотнитель на его калину, то ли ещё какую-то мелочь. Внезапно вспомнил, как недавно смотрел, что ребята ставят пневмодудки, и гудят они достойно! Хотел себе такую же, ибо стандартный сигнал тихий, да и так малоприметный. Решил спросить, один пожилой мужик подвёл к своему ларьку и показал огромный выбор гудков. Из них мне больше понравился именно этот.

Особенно впечатлила здоровенная дудка!

Толковой инструкции не нашёл, во многих БЖ просто пару фото и схемы, поэтому решил подробно написать как делал сам. Надеюсь, кому-то, кто особо не разбирается и захочет поставить, эта запись будет полезна.

В комплекте были сама дудка, шланг и маленький компрессор. Никаких бумаг, ничего не шло. В том, что произведено в Китае сомнений не было, но цена приемлемая, да и качество тоже (за время сборки ничего не развалилось и работает нормально).
Посмотрев на драйве, да и так бороздя просторы интернета, наткнулся на 2 вида подключения — через реле и от стандартного звонка. Вначале через реле делать не хотел — уж больно сложно всё получалось, но решил всё таки взяться. Прикупил держатель с предохранителем на 30А, нашёл 2 метра медного провода, собрался с духом и начал собирать. Нашёл несколько схем реле, вот некоторые из них:

Я делал по 1 и 2 схеме, они одинаковы, только по разному нарисованы.
Когда со схемой уже определился — начал всё делать.
Сначала снял старый звонок.

Старый звонок + много пыли

А вот, кстати, и новый гудок.

Пневмогудок

Долго думал, куда же поставить дудку, она то конечно большая, громкая, но вот места занимает тоже немало. Решил это оставить на потом и начал заниматься проводкой.
Со старого сигнала выходили 2 контакта, но в ненужном мне штекере. Штекер аккуратно прорезал, из пластика, путём кое-где подрезал, кое-где подогнул, достал 2 штекера.

Вот 2 контакта от заводского звонка

Поначалу хотел соединить контакты с помощью строительных переходников, даже обточил и примерил уже.

Строительные переходники

Пока делал контакты, прикидывал куда повесить дудку и компрессор. Ничего лучше не нашёл, как дудку прикрутить рядом с радиатором, а компрессор на место старого звонка. Причём дудку направил немного вниз, чтоб попадающая вода стекала.

А вот так выглядят дудка и компрессор

Дальше приступил к подсоединению этого дела к реле.
Как назло, никаких клемм у меня не нашлось, да и разъёмов тоже, а бампер был уже снят и отступать не хотелось… Поэтому в дело пошли пояльник и термоусадка с изолентой. Начал прикреплять это дело к реле. На "+" от аккумулятора до реле (расстояние небольшое) пустил держатель предохранителя, с его проводом, которого вполне хватило. От "+" и "-" заводского гудка пустил провод в изоляии 2х1,5, отмерил примерно 1,5 метра. От "+" реле пустил провод 1х2,5, предварительно высвободив его из толстой изоляции ( до этого было 2х2,5 в толстой изоляции). Тоже примерно 1,5 метра.
Соединив всё согласно схеме на реле, получилось что-то такое.

тут припоял к реле уже все 4 провода

На другую сторону держателя предохранителя припаял самодельную силовую клемму, сделанную из крепежа для полок с помощью балгарки и дрели =)

Держатель предохранителя

Так клемма смотрится на

Затем всё это дело замотал кучей изоленты и пустил в пластиковую гофру.

Практически готовое реле

И приступил к соединению компрессора.

Сначала спаял минус

Потом припаял плюс и всё изолировал термоусадкой.

Минус решил кинуть на кузов, но клемм не было, поэтому наколхозил ещё одну "клемму" из оставшейся части крепежа.
Раз паяльник был под рукой, то решил отказаться от пластиковых соединителей и тоже спаять провода от заводского звонка, и снова всё в термоусадку.

Всё в гофру и изолентой

Рядом с АКБ нашёл место для реле

Перед закреплением компрессора надел на него целлофан из под дудки, дело было уже под утро, ибо пол ночи колупался, поэтому только на утро допёр, что как компрессор через целофан воздух засасывать будет, потом всё исправил и вот результат:

Вот так вот вышло

Хотелось бы ещё сказать, что результатом я крайне доволен, гудит как надо. Времени ушло довольно много, начинал вечером, закончил под утро. Правда большая его часть ушла на поиски ключа на 13, который "только что лежал здесь" и различных припоев и термоусадок =)
По поводу подключение через реле… Я не жалею потраченного времени (тем более средств), ибо в процессе подключения столкнулся с проблемой, кинул компрессор на заводские контакты, просто попробовать звучание и проверить работоспособность, спустя пару нажатий сгорел предохранитель. С завода стоял на 10А и он перегорел, это ещё раз мне указало на правильность моего выбора))

Вот видео звучания, хотя весь звук передать так и не получилось, в жизни громче гудит.

Паял всё обычным паяльником, использовал припой с канифолью и паяльный флюс (очень хорошая вещь!).

По цене вышло так:
Пневмогудок — 650р
Держатель с предохранителем — 30р
Реле — лежало в бардачке
Набор термоусадки тоже уже был — 30р
Пластиковая гофра — 20р

Итого всё удовольствие получилось 730р. На мой взгляд они того стоят!

Надеюсь, статья оказалась довольно подробной и информативной, кому-нибудь да поможет!)

Как подключить пневмогудок через реле

Пневмосигнал �� Подробная установка через реле.

Стрельнуло мне поставить пневмосигнал. Ни разу не ставил себе такие вещи�� Ну сказано-сделано. Купил значит такой сигнал за 800 ₽.

Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Нет, я не боялся, что сгорит проводка, да и звука я думаю было достаточно, просто при нажатии сигнала с включенными противотуманками (даже без ближнего света) свет прилично затухал. Я тут же подумал, что нужно купить реле и делать через него.

Купил реле на 30А, фишку для него, акустический кабель 2×2,5мм 2 метра (хватит и одного), черную гофру 16мм. Мужики, гофру покупайте в стройдворах или в строительных магазинах. Для сравнения 16мм гофра в Мегастрое 10м=107₽, а в автомагазине 10мм гофра 1м=50₽. В 5 раз дороже.
Итак, все соединения я старался делать из цельных проводов, а не соединяя друг с другом 100500 раз. Выковыривал разьемы со старой проводки от жигулей и зажимал на новый акустический кабель.

В фишке под реле я вытащил все провода и вместо них поставил так же 2 акустических кабеля и 2 провода от заводской проводки.

На плюсовую клемму аккумулятора кинул провод, который идет на плюс реле ( соответсвенно врезал предохранитель на 15А).

Массу для компрессора взял с кузова от крепления фары.

Для дудки сделал пластину из оцинковки длиной 11,5 и шириной 2,5мм.

Вторая пластина заводская, но просверлено еще одно отверстие под основное крепление дудки.

Третья пластина для компрессора 9,5 мм тоже на 2,5мм.

К последней прикручено реле. Все соединения проводов изолировал термоусадкой. И всё это дело в гофру. На + и — компрессора одел пластиковые фишки (тоже от проводки жигулей) и соответсвенно изолировал.

Стало гораздо лучше, изменения света при нажатии сигнал практически не заметно. Сигналом очень доволен!;) Выход дудки наклонен вниз, чтобы вода там не задерживалась. Верхняя накладка на решетку радиатора ставиться без проблем.

Установка мощных пневмосигналов. Есть вопрос.

Собственно есть пневмосигнал, типа «дудка», в комплекте у него идет реле. Если подключать без него, то иногда горят 10А предохранители. Реле с завода у нас есть, стоит в коробке (кстати точно такое же, как и то, что идет с дудками). Собственно вопрос. а не проще ли, чем втыкать доп. реле, просто заменить предохранитель 10А на 30А. Если верить инету и форумам других авто, то многие так и делают. Кт оменяет на 15 А, кто на 30А.
Кто что думает? Просто у меня уже 2 дудка сдохла, думал сдохла из-за морозов, компрессор весь разобрал, а он не собирается ��, а оказалось сдохло это тупое второе реле, которое я ставил по всем правилам. оно проржавело насквозь, хотя стояло оч. аккуратно спрятаное от непогод. Есть еще 1 дудка, но подключение через доп. реле ТАК РЕАЛЬНО ЗАТРАХАЛО своими выкрутасами зимой, что хочется все упростить. к томуж я в сердцах после последнего финиша с дудкой, снял все проводку под второе реле, остались два родным проводка ��
В общем чем грозит замена предоранителя на 10 на более мощные? Как мне кажется — ничем. Реле с завода стоит аналогичное — разгрузочное, т.к. с завода стоит слабый сигнал, то больше 10А там не нужно. Когда мы ставим мощный, возрастает сила тока, и нужно просто поменять предохранитель на, желательно, 30А и все должно быть хорошо. Реле то уже есть. Зачем второе. Я прав?
p.s. вариант с родным говносигналом не предлагать ��

ЗЫ. не ты первый, не ты по..крайний.

Тогда нахрена уже стоит реле? Че за тупость.. два реле ставить ! Я так понимаю, что реле нужно тогда, когда нет установленного с завода.
к томуж что касается выгорания. обычно нажатие кратковременное, сильно сомневаюсь что за это время что-то выгорит.
p.s. с электрикой, которая выходит за рамки бытовой, типа розеток, лампочек и тд, не дружу ��

Вопрос в том, на какой ток расчитаны контакты заводского реле и от какой цепи они запитаны. Если неизвестно, то лучше все-таки поставить второе и запитать его от цепи, заведомо выдерживающее такую нагрузку.

я мб савсем тупой ��
но реле в блоке стоит точно такое же, как и то, чт оидет в комплекте с дудками. НА . 30А !. Получается то, что оно может 30 А выдерживать. а предохранитель на 10 стоит только из-за того, что в родной убогой пищалке, 30А ну никак не надо, там и 10 за глаза. В схеме на установку дудки, в расчет берется + и — аккумулятора. там совершенно не учитывается реле авто, т.е. на схемах оно не прописывается ! Соответственно я так и понимаю, что в таком случае, при установке более мощных по потреблению дудок, нужн опросто заменить предохранитель на более мощный ! Но не превыщающий показаний реле, т.е. 30А.
Тока вот проводки в дудке, дистрофичные, посему всетки мысли о ее выдержке 30А возникают. хотя дудка 30А не жрет. я н емерял, но по сообщениям других, они примерно лопают в пределах 15-16А

Я думаю что тут надо идти ступенчато. Пока, с новым компрессором, у меня и родной на 10 еще не сгорел. Прошлые компрессоры были чуть другие, на них горело быстрее. Это пока держит. Как сгорит поставлю на 15. и тд. если 20 А не поможет наверно надо будет думать ��

Разъемы реле в пластике. Контакты может и выдержат, но от большего тока они могут нагреться и попалить все пластмассу. В конечном итоге гемороя будет больше, чем если поставить сразу второе реле.

Надо смотреть какая проводка в цепи питания сигнала. Если провод выдержит 30А, можно ставить предохранитель 30А. Поставить реле не сложно, я бы поставил, если не уверен что проводка выдержет, но всё же предпочёл бы штатный сигнал, т.к. его громкости и так достаточно.

его звук просто позорный

Сигнал включают не дольше, чем на 1-2 секунды. Дольше редко. Проводка должна осилить столь кратковременную нагрузку. Проблема в другом — Если сечение провода очень маленькое, хватит ли тока на запуск компрессора дудки? Я б релюху поставил на всяк случай. И про доп. предохранитель не забываем. Реле вместе с разъемом можно унавозить обычным герметиком — влага не попадет.

Штатное реле сигнала стоит для чего? На кнопке разрывается минус в вашем случае, он и управляет включением реле. от реле же на сигнал идет уже плюс. Почему именно 30 А? Да потому что наиболее распространенный тип реле, он же самый дешевый.

Кстати, слышали штатный сигнал старых мерсов? Вот где мерзость �� Как Витасу на яйца наступили.

вообще все что я уяснил из «общения» с ваз2109, любую доп проводку надо тянуть отдельно от блока реле. Потому что помимо предохранителей еще есть токоведущие дорожки печатных плат, а кроме того если все делать типа штатно, красиво пользуясь свободными релюхами, предохранителями и т.п., происходит перегрев всех этих коробок с релейками и неприятные последствия.
Имеет ИМХО смысл юзать эти блоки только как источник управляющих сигналов на доп реле банально висящие под капотом.
Штатный сигнал обычно полное говно, даже бабка не испугается.
Я сразу выкинул его и поставил две пары волговских, то есть 4 штуки. Ну уже кое-что �� �� �� ��
Камазы вздрагивают.
Волга пыталась задудеть.. не вышло.. Гы-гы.

а вообще штатного сигнала достаточно. для обращения внимания. все остальное — понтогонство. то есть лишнее.

Многие обращают внимание на тембр сигнала. Приехало недавно девушко на мазде 6 рестайл с залитым сигналом (ну все слышали, до чего мерско звучит). Ребятки мои порылись в загашниках, нашли пару волговских. Дама была просто счастлива, так и ехала — дудела, пока слышно было. На следующий день вернулась и слесарю, чьи сигналы были, пицот рублей привезла в виде благодарности. Во где дурдом.

а включить мозг никак? штатное рыле нужно чтобы на сигнале не было постоянного плюса так как руль коротит его на кузоф. зачем ставить 2 рыле не понятно -одно надо просто закоротить если предохр боишься поставить бльше. но нне забыть что прдхр на 30 всёравно надо ставить!

сча посмотрел: родное реле на 20А
внешне отличается от того, что в комплекте. но думаю не суть важно.
Пока на 10А не горит. Если сгорит, поставлю более мощный. Если на 20А не поможет, поставлю второе реле.

лучше поставить 2 по 10 впараллель

ничего подобного. По нормам проектирования всегда запрещается набирать пропускную способность комбинацией пускателей меньшего номинала.

Для ВАЗ2109 полно реле с коммутирующей способностью 30 ампер. И не надо изобретать велосипед. У меня стоит 30 амперное реле, поскольку 4 волговских сигнала жрут 28 ампер

я про предохранители. их лучше ставить впараллель именно по той причине по которой в параллель нельзя ставить реле.

А что, волговское считается самое громкое? другие варианты есть?

По примеру Сан-Саныча поставил 4 Волговских сигнала за что ему большой респект. Но только электрик один сигнал поставил криво — дудкой вверх. В него попала вода и звук стал просто никакой. Так что сигналы надо ставить дудкой в низ.

Нельзя не обратить внимание — это когда обсигналеваемый водитель писается, а иногда даже какается от звука ))

Мне нравится гудок на форде. Не уступает волговскому. А вот на ситроене — убожество какое-то. Такое деликатное французское пи-пиии. Все хочу поменять, жду когда гарантия закончится.

Гарантия не помеха. Поставьте сигналы и запитайте через реле и предохранитель напрямую от аккумулятора, а штатный положительный проводок на штатный сигнал как управляющий, включающий реле основных дудок.
В итоге перед ТО скидываете доп дудки, и перетыкате проводок в штатную пищалку и всё.

Кстати, на крайнем ТО забыл снять допсигналы. На ПИКе контролёр внимательно таращился в недра капота, но по поводу явно стоящих сверху волговских сигналов ничего не сказал, хотя слышал их при просьбе «звуковой сигнал» хорошо ��. Хотя реально снять их — 5 минут, две гайки и два проводка. Так что если бы и прикопались — через 5 минут предоставил бы на осмотр с «устранённой неисправностью».

а почему например не протащить в проводке ещё один провод от коробки реле до сигнала параллельно жгуту и тогда установка предохранителя и более мощного реле ничем не грозит?

В русских авто на звуковой сигнал идёт 20 амперный предохранитель. Не знаю к чему вы там подключились через 10ампер. Доп. реле ставят чтоб не перегружать родную проводку.

видать эта дудка жрет меньше чем прошлые. пока прекрасно держит родное на 10А

Мало того, два раза попадались Ланосы, на которых парни с двумя левыми руками , не подумавши, ставили дуделки ТАК, что при небольшом ударе в передок ( бампера оставались почти целыми), крепёжные болты сигналов синхронно протыкали конденсор кондиционера. Только из жалости, не снимал с гарантии.

Даже с такой мелочью, стоит подумать.

Да, меня вопрос повреждения радиатора тоже волновал, иногда думаю переставить их ниже на уровень противотуманок

Дуделки хороши на крыше, размером с пионерский горн, с ресивером на 20л и ревом типа»раненного мула» на 120дб. ��

Так а чего ты вообще мучаешься? Поставь соленоид на 12в, и с реле проблем не будет, и предохранители не сгорят, а в багажник — огнетушитель СО2, и будет всем счастье, звук приятно удивит ��

Я так сделал, и горя не знаю ��

авто не русское. ��
В схеме, с завода, стоит реле на 20А и предохранитель на 10А. Родная бибикалка такаяже как и для 8-ки. До этого, было 2 дудки. С обоими родной на 10А почти сразу перегорал, ставил с доп. реле. У этого дешевого доп. реле есть один минус. Оно очень быстро ржавеет внутри и дохнет. К сожалению, я не сразу врубился, чт овопрос неисправности дудок был в реле, думал что компрессоры померли. Точне сказать, первую дудку я угробил как раз, когда решил что запорожец — это амфибия ��. К счастью, когда волны уже набегали на лобовое стекло, я решил объехать эту «лужицу» в другом месте, но вот дудке пришел каюк. второй компрессор я разобрал, но собираться назад он не хотел ��
Третья дудка оказалась немного с другим компрессором, и пока, к счастью, 10А не горит. да и думаю, что еслиб хотел, давно б сгорел.

То, что у меня «волговские» сигналы, это разумеется, смотрите профайл.
Но, человек стремится к совершенству. Попал мне в руки. сигнал но-нейм. судя по косвенным признакам, ЗиЛ -157. Отчищен и отреставрирован. Отремонтирован, ессно. ��
Раненый лось.

Пневмосигнал: подключение через реле?

а нафига реле тогда? полгода проработал компрессор и без него. кнопку не меняли включения сигнала? как уже писалось, реле не влияет на сам звукоизвлекающий агрегат, а только снижает износ контактов кнопки. если сдох компрессор, значит был левый какой-нибудь, китайский, реле ни при чём.

UPD: Vovanich, опередил))

Гаечка

Новичок

• 01.10.2011

• #12

А после того, как у спрашивающего совета человека будет элементарная просадка напряжения из-за старой проводки, или большего (чем штатный) потребления сигнала, и в итоге звук из сигнала будет искажаться\не_выдавать_нужную_мощность\вплоть_до_вообще_не_сигналить, то посмотрю я на ваши "полезные" советы.

ТС,
сигнал — это очень мощный потребитель тока (хоть кратковременный).
Если вы возьмете 4-контактное реле за 40 рублей, и метр провода с хорошим сечением, запитаетесь напрямую от аккумулятора (при желании можно поставить плавкий предохранитель в провод) и потратите несколько минут своего драгоценного времени на примитивную схему подключения реле, то вы получите единственную гарантированную схему подключения любых сигналов на любой машине.
Исполняемый "+" (от кнопки на руле) будет лишь включать ваше реле, которое будет пускать мощный "+" от аккумулятора без потерь напрямую на сигнал.

Солидный пневмосигнал для автомобиля (Установка)

Забыл сразу заснять размеры сигнала, кое-как сфотографировал)))



Видимо все совпадает.

— сигнал;
— болт с гайкой;

— Реле на 40А;

Снял бампер,

обнаружил небольшую коррозию металла.

Далее снимаю усилитель, смываю всю грязь, ждем когда все высохнет, обрабатываем места коррозии мовилью.
Сигнал решено было установить под передним левым крылом (Может кому и покажется, что под крылом сигнал будет звучать тихо, поверьте мне на слово, сигнал на столько громкий, что даже оттуда он звучит очень громко).
Примерил сигнал и просверлил отверстие (8 мм.).

Для того чтобы сигнал меньше терся об кузов автомобиля предполагаемые места соприкосновения были обернуты куском резины:

Установка на место:




Плюс взял от старого сигнала, минус подключил к кузову, а точнее к болту крепления.

Стандартное реле сигнала 20А (бывают маленькие реле на 40А?), в комплекте шло 40А, но размер другой.

Вот, что я сделал:
под рукой оказались клеммы нужного размера,

с их помощью я сделал переходник и поставил на место 20 амперной релешки,

не судите строго, а лучше подскажите можно ли так делать? проводка выдержит? Заранее спасибо, кстати со стандартным реле (20А) сигнал тоже работает.

Сигнал очень понравился, звучит более солидно по сравнению со стандартным гудком. В комплекте есть все для подключения.
Если вы думаете о замене сигнала, берите, не пожалеете.

Если есть вопросы, обращайтесь, постараюсь на них ответить.
Всем спасибо за внимание!
Если обзор понравился, не забываем нажать «Обзор понравился»!) Всем добра!

• 31 июля 2017, 04:23
• автор: matweev_art
• просмотры: 18557

Такие любители музыки только такой сигнал услышат.


Вот такая, конструкция такая же, как у обозреваемой.
Насос, я подозреваю, такой же, а труба у меня длиннее, ну и звук, судя по видео, у меня пониже.
Звук как в тепловозе получится только с тепловозным гудком и компрессором/ресивером литров на сорок и атмосфер 10, есть и такие любители…

совсем адские тепловозные лучше не ставить, круто конечно, но мало ли, ездил у нас один, если дуднет то на 5-6 кварталов сразу, как то дуднул а впереди перед ним через пару машин ехали гайцы, вышли посмотреть кто дуднул, дальше хз что и как было, но больше я в районе этого дуделку не слышал. Всеж нормы и ГОСТы шума есть, думаю смогут найти что и как прикопаться, тем более сейчас есть практика хорошая дрючить за внесение изменений в авто. Если даже отбрехаться и не накажут, но время и нервишки потратить они могут.

вообще довольно эффективно подходят волговские сигналы, даже парочку можно поставить, или с фуры, последние довольно эффективны, многие седаны фур бояться, особенно если до этого фуру в зеркало не видели, а тут характерный дудок фуры сзади, который многие распознают. Зачастую подрезающие люди рефлекторно сигают обратно в свой ряд а потом только разбираются кто и где сигналил

Запрещено предупреждать об обгоне в городе и дудеть просто так, но я этим не занимаюсь, запрета дудеть для предотвращения дтп нет. А вот нормы всеж есть. Из быстрых нашел про давление не более 100дБ на расстоянии 5-7 метров, но без ссылок на нормативные документы. Но если поискать то думаю они есть. А дальше гайцы штраф 500р не помню по какой статье, предписание на устранение внесеных изменений или их сертификация/снятие в срок 10 дней, после посещения нужных органов сертификации или освидетельствование о снятии. Потом дальше к гайцам на снятие предписания. Не приехать снимут с регистрации авто.

Почитайте форумы джиперы про внесение изменений, их дрючат за бампера и спец оборудование, но процедура действенна для многих внесения изменений в авто

упс, ПДД уже вам не указ, очень пичально, а в них ведь все явно прописано, не привлекают по этому поводу, а если и захотят регистратор у меня как раз для спорных случаев весит. Просто подходить нужно здравомысленно, сигналить только тогда когда это реально необходимо, а не по каждому негодованию.

был случай когда парень шел в наушниках вдоль дороги по направлению движения и тупо не смотря сиганул переходить в неположеном, привык что слышит звук двигателя, но забыл что в наушниках, только звуковой сигнал помог не сбить, потому что мне не хватило бы полметра-метр для остановки, а он отпрыгнул назад.

был случай когда мужик выезжая с прилегающей засмотрелся в другую сторону ожидая окна что забыл посмотреть в другую, мне бы не хватило остановится метра 1,5-2 а от звукового сигнала он остановился, и в оставшейся части полосы мне хватило для маневра.

был случай когда девушка с второстепенной дороги летела прямо поперек, забыв посмотреть на знак видимо, и только звуковой сигнал заставил ее втопить тороз в пол, и опять же оставив небольшой шанс для маневра, разошлись в паре сантиметрах, правда пришлось чуть не с заносом обьезжать (абс затрещал и по ямама большим задняя ось пошла в занос небольшой, правда этот занос и позволил разойтись).

Так что не нужно мне тут рассказывать про запрет использования звукового сигнала и смысл трактования ПДД, в них написано все явно, если вы боитесь не четких трактовок, пожалуйста, не используйте его. Другим только навязывать НЕПРАВИЛЬНУЮ точку зрения не нужно.

p.s. я даже ДПС никам сигналил не раз, когда они тупо без спец сигналов выныривали не смотря и даже один раз под знак, и именно для предотвращения ДТП, из 3х раз вышли только один раз, и этот раз как раз хотел мне инкриминировать звуковой сигнал в черте города, но напомнил ему про 19.10, а когда намекнул что можно придраться, я намекнул что можно запись регистратора отправить на экспертизу оценки обязательности звукового сигнала, заодно она проверит законность такого выезда без включенных спец сигналов, на этом и разьехались.

[upd]
а если боитесь и считаете что ДПС всегда хотят развести водителя, то тут действует простой принцип, как вы с ними, так и они с вами, множество раз общался с ДПС нормальным голосом, без наезда, в ответ и они разговаривали нормально, объясняли, разъясняли неточности трактовок и варианты как и что можно сделать. Даже советы на будущее как и что можно сказать другим в похожей ситуации.

не отрицаю что есть и оборотни в погонах, но большинство адекватные люди, которые тупо не любят наезды, особенно если они не обоснованные, вот таких они дрючат по полной.
