Кнопка Старт/Стоп Engine
Давно хотел чтобы двигатель заводился с кнопки, даже на предыдущей ваз 2112 я ставил кнопку но только для пуска стартера, но этот колхоз быстро надоел и я снова стал пользоваться только замком зажигания. И тут месяц назад я наткнулся на китайском сайте на кнопку старт/стоп, цены конечно впечатлили, готовый комплект с которым будет включаться зажигание и запускаться двигатель стоит от 3 тыс. руб. Конечно этих денег мне было жалко отдавать и я решил попробовать собрать схему сам, кнопку я нашел и заказал за 300р на том же сайте, где и смотрели готовые комплекты, с ней шла какая то беспонтовая релюшка которая совсем мне не понадобилась и в самой кнопки подсветка появляется при нажатии да и еще ярко синего цвета, в планах сделать подсветку желтого или зеленого цвета и чтобы горела либо от габаритов либо при включении зажигания.
Подсветка кнопки
В автомагазине были куплены три релюшки с нормально открытым контактом (правда пригодилось только две), одна с нормально закрытым контактом, реле задних противотуманных фар от ваз 2110(да и на ниве вроде такая же стоит, так как кнопка включения фар без фиксации), колодки для релюшек, обжимные клеммы папа — мама, разноцветные одножильные провода.
Далее начал чертить схему, с которой я сломал всю голову, то это не так то другое, но в итоге я добился чего хотел.
Требовалось чтобы кнопка работало вот по такому принципу:
-Первое нажатие на кнопку без педали тормоза включается зажигание, нажатие на кнопку с педалью тормоза сразу запускается двигатель.
-Второе нажатие без педали тормоза отключает зажигание.
-Если второе нажатие производить с педалью тормоза то двигатель запускается.
-И следующее нажатие при заведенном двигателе выключает зажигание следовательно глушит двигатель не зависимо от положения педали тормоза.

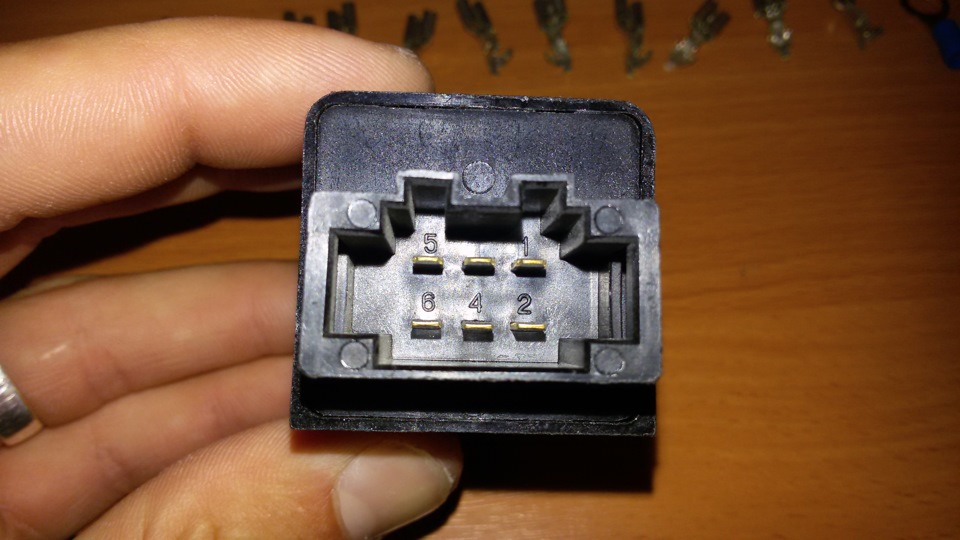

Распиновка контактов реле ЗПТФ ваз 2110
видно номерацию контактов зптф, и вот их назначение:
1. Рабочий контакт реле (+) — К нему я подключил постоянный плюс который коричнего цвета в колодке замка зажигания.
2. Разрешающий сигнал (+) — (между 1 и 2 контактом просто перемычка, т.е. на обоих постоянный плюс)
3. Общий (-) — (подключен на массу, в планах будет сделана на него блокировка т.е. разрыв, либо от сигналки либо как то по другому, кто что по советует?)
4. Рабочий контакт реле (нагрузка) — К нему подключен голубой провод на котором появляется +12в при включении зажигания в колодке замка зажигания
5. Управляющий сигнал (-) — Подключена сама кнопка старт/стоп.
6. Разрешающий сигнал (+) — ничего не подключено.
Ну, а теперь паяльник в руки и вперед!
Спаяв схему я приступил к подключению.
Готовая схема для кнопки старт/стоп Engine/

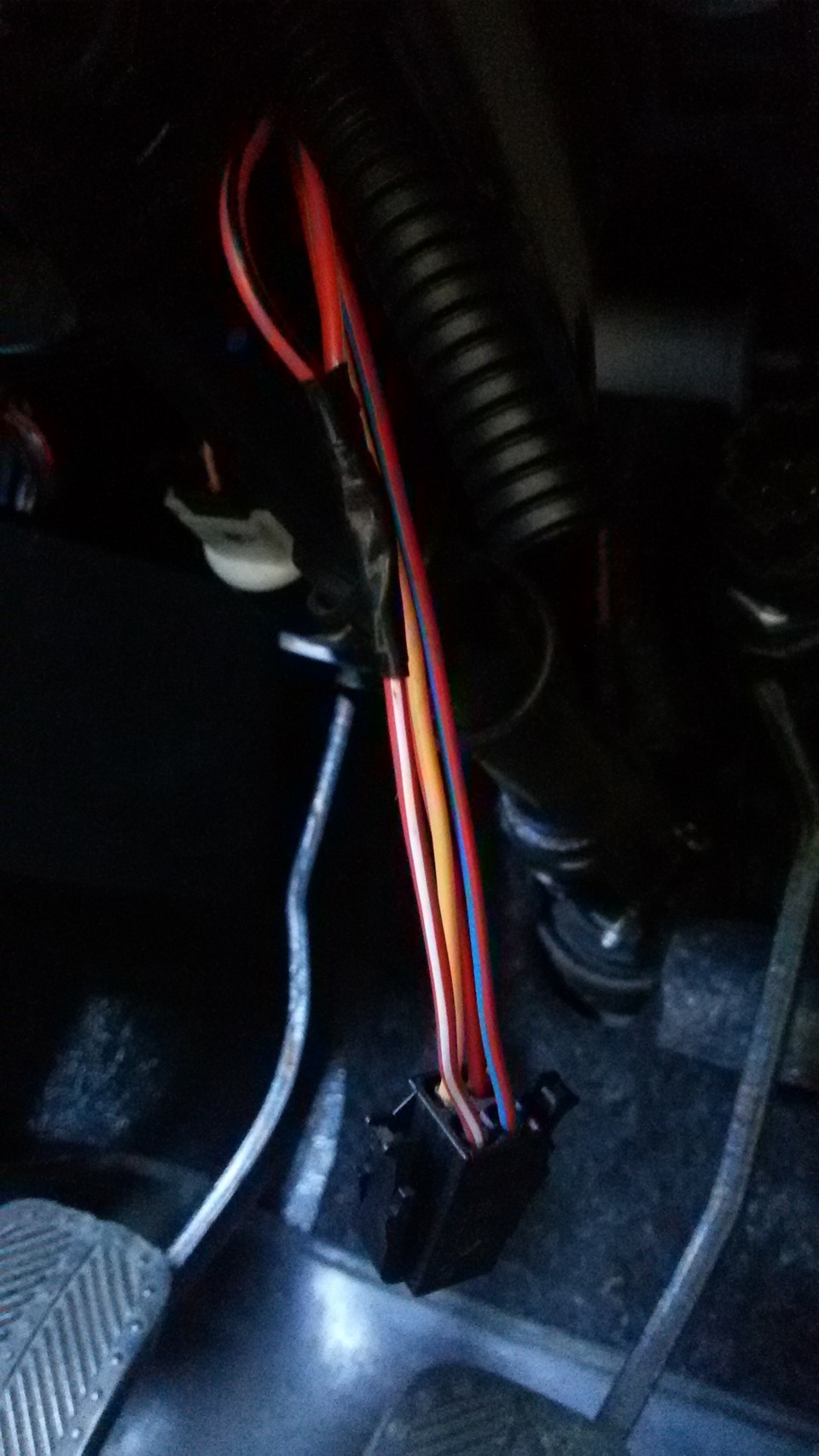

Подключения были в трех точках, а именно к колодке которая подключается к замку зажигания, к педали тормоза (красный провод с белой полоской на концевике самой педали),

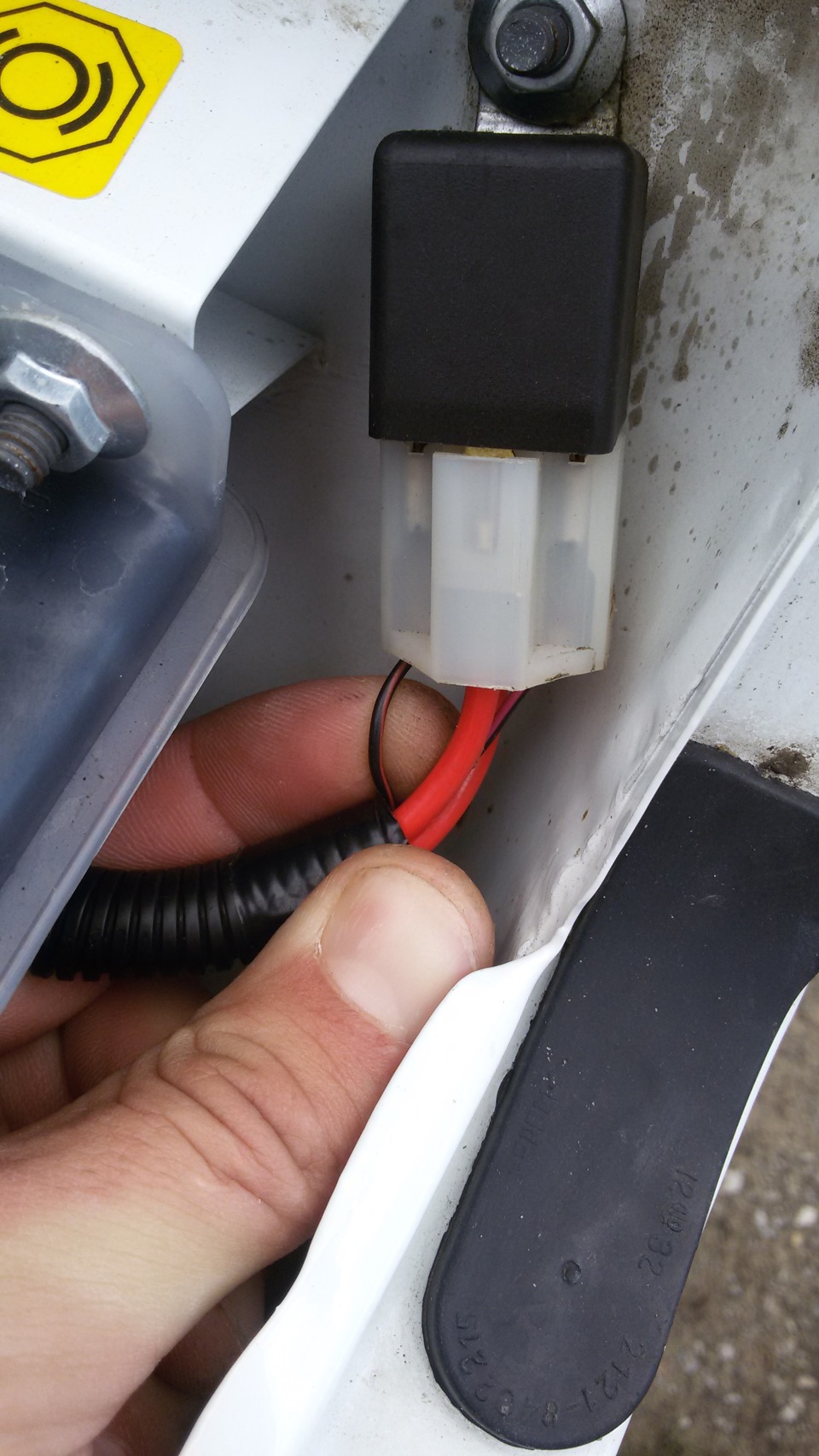

Колодка подключается к концевику педали тормоза, нам нужен красный провод с белой полоской
и к проводу управления стартером (на фото он черный с красной полоской, принцип его работы такой: -когда мы крутим стартер ключем, двигатель запускается и если мы будем держать ключ в том же положении стартер не будет работать либо при повторном поворачивании ключа в положение стартера при заведенном двигателе он так же будет стоять на месте). В схеме он мне нужен для контроля работы двигателя

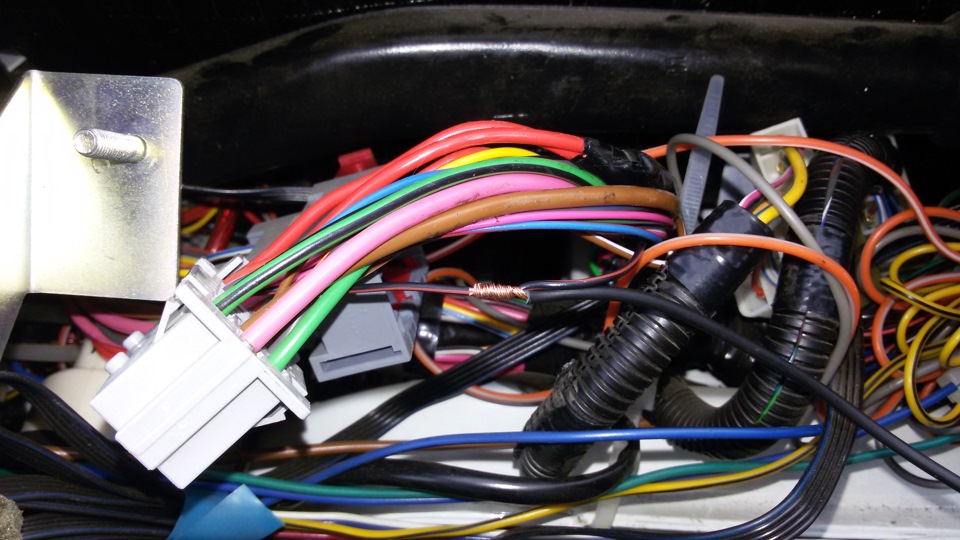

черный провод с красной полоской. остановка стартера
Тот же самый черный провод с красной полоской
Описание работы схемы:
Схема включения зажигания, пуска и стоп двигателя
1) Пример:
-При нажати на кнопку без педали тормоза подаётся минус который проходит по реле №1 через нормально замкнутый контакт, и подходит к реле №4 к 5 контакту
— Реле №4 замыкает 1 и 4 контакт следовательно на 4 контакте (голубой провод) появляется +12в тем самым включается зажигание, и с него же подается +12в на силовые контакты реле №2 и №3.
-Далее при повторном нажатии на кнопку без педали тормоза, минус проходит через нормально замкнутый контакт реле №1 доходит до реле №4 и оно размыкает 1 и 4 контакт, тем самым выключая зажигание.
2) Пример:
-При нажати на кнопку с педалью тормоза так же подаётся минус который проходит по реле №1 через нормально замкнутый контакт, и подходит к реле №4 к 5 контакту.
— Реле №4 замыкает 1 и 4 контакт следовательно на 4 контакте (голубой провод) появляется +12в тем самым включается зажигание и с него же подается +12в на силовые контакты реле №2 и №3.и в этот момент реле №2 замыкается т.к. на него подано плюс +12в с педали тормоза после чего сразу же замыкается реле №3 и начинает крутить стартер.
-И теперь чтобы за глушить двигатель нажимаем на кнопку не зависимо от положения педали тормоза, минус проходит через нормально замкнутый контакт реле №1, доходит до реле №4 и оно размыкает 1 и 4 контакт, и выключает зажигание.
3) Пример:
-При нажати на кнопку без педали тормоза подаётся минус который проходит по реле №1 через нормально замкнутый контакт, и подходит к реле №4 к 5 контакту.(как в первом примере)
— Реле №4 замыкает 1 и 4 контакт следовательно на 4 контакте (голубой провод) появляется +12в тем самым включается зажигание и с него же подается +12в на силовые контакты реле №2 и №3.
-Далее при включенном зажигании нам нужно запустить двигатель:
-нажимаем на педаль тормоза, подается +12в на реле №1, а при включенном зажигании на это реле за блоговременно подался минус с реле стартера (черный провод с красной полоской который пропадает когда двигатель запустится), реле размыкает цепь которая идет с кнопки к реле №4, и это же реле №4 замыкает цепь которая идет с кнопки к реле №2, тем самым реле №2 замыкается силовые контакты и подает +12в на реле №3 которое замыкает силовые контакты и подает +12в на стартер соответственно двигатель запускает (на реле №3 зашунтировано 2 контакта для того чтобы стартер продолжал вращать двигатель без нажатой кнопки старт/стоп).
-Глушим так же нажатием на кнопку как и в первых двух примерах.
