Замена лампы заднего сигнала торможения/габаритного света Hyundai Creta

Замена лампы заднего стоп-сигнала/габаритного света Хендай Крета

1. Установите автомобиль на ровной площадке и выключите зажигание.

2. Откройте багажное отделение.

3. Плоской отверткой аккуратно подденьте пластиковую декоративную накладку фонаря.

4. Выведите ее из фиксаторов и снимите.

5. Крестовой отверткой или торцевой головкой на 10 мм отверните 2 болта крепления заднего фонаря с лампочками к кузову Хендай.

6. Выведите держатели фонаря освещения из зацепления с кузовом и вытяните его на себя.

7. Поверните против часовой стрелки и выкрутите патрон с лампочкой стоп-сигнала/габаритов.

8. Слегка нажмите неисправную лампу в середину патрона, поверните против часовой стрелки и снимите.

9. Замените лампочку сигнала торможения/габаритного света Хендай Крета на рабочую. Тип применяемой лампы — P21/5W.

Примечание:

Некоторые водители вместо обычной двухконтактной лампы устанавливают светодиодную.

10. Установите ее в задний фонарь в порядке, обратном снятию.

11. Установите фонарь на место.

12. При необходимости, замените лампу заднего сигнала торможения/габаритного света и в другом фонаре Хендай.

13. После завершения, подсоедините минусовую клемму к аккумулятору и проверьте работу ламп.

Замена ламп в заднем комбинированном фонаре (для применения на моделе Hyundai Creta)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Hyundai ix25 , давление в шинах Hyundai ix25 , неисправности Hyundai ix25 , подготовка к зиме Hyundai ix25 , тормоза Hyundai ix25 , масляный фильтр Hyundai ix25 , топливный фильтр Hyundai ix25 , фильр салона Hyundai ix25 , регулировка фар Hyundai ix25 , номер кузова Hyundai Creta , давление в шинах Hyundai Creta , неисправности Hyundai Creta , подготовка к зиме Hyundai Creta , тормоза Hyundai Creta , масляный фильтр Hyundai Creta , топливный фильтр Hyundai Creta , фильр салона Hyundai Creta , регулировка фар Hyundai Creta

#лампы_заднего_комбинированного_фонаря #электрооборудование_tавтомобиля #Hyundai_Creta #Хюндай_Крета

Лампы в заднем комбинированном фонаре

Примечание:
— В заднем комбинированном фонаре на стороне кузова установлены такие лампы: лампа стоп-сигнала / заднего габаритного огня и лампа заднего указателя поворота.
— Ниже описана замена ламп(ы) в правом комбинированном фонаре. Замена ламп(ы) в левом комбинированном фонаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители.

2. Открываем дверь багажного отделения.

3. Чтобы произвести замену перегоревшей лампы на новую, необходимо частично снять задний комбинированный фонарь. Для этого выполняем следующие действия.

4. Снимаем крышку заднего комбинированного фонаря. Для этого плоской отверткой поддеваем крышку через специальные две прорези…

… и затем ее снимаем.

5. Крестовой отверткой или ключом с головкой на 10 отворачиваем два болта крепления заднего комбинированного фонаря.

6. Тянем задний фонарь на себя, тем самым сдергивая его с трех направляющих и одного фиксатора.

Примечание:
Соблюдаем осторожность, чтобы не повредить лакокрасочное покрытие кузова автомобиля или поверхность фонаря.

7. Отводим задний фонарь в сторону, чтобы получить доступ к лампам.

8. Берем патрон перегоревшей лампы и поворачиваем его против часовой стрелки до упора. Затем, не перекашивая, извлекаем патрон с лампой в сборе из корпуса фонаря наружу.

9. Слегка нажав на лампу, поворачиваем ее до упора против часовой стрелки и извлекаем из патрона. Удаляем перегоревшую лампу в отходы.

10. Берем новую лампу, с аналогичными характеристиками (маркировкой), и устанавливаем ее в патрон в обратной последовательности.

Примечание:
1. Маркировка ламп:
— Лампа стоп-сигнала / заднего габаритного огня: P21/5W.
— Лампа заднего указателя поворота: PY21W.
2. При установке два выступа на лампе должны войти в соответствующие пазы патрона.
3. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы.

11. Вставляем патрон в сборе с лампой в фонарь и поворачиваем его до упора по часовой стрелке.

Примечание:
Перед установкой патрона в корпус фонаря проверяем его уплотнительное кольцо на отсутствие повреждений, при необходимости заменяем кольцо на новое. Если не поменять поврежденное уплотнительное кольцо, то в фонаре будет скапливаться влага.

12. Затем аккуратно вставляем задний комбинированный фонарь в кузов автомобиля, …

Примечание:
При установке соблюдаем осторожность, чтобы не пережать жгуты проводов фонаря.

… следя при этом, чтобы паз на фонаре полностью вошел в соответствующий фиксатор на кузове, …

… а также три направляющие на фонаре вошли в соответствующие отверстия на кузове.

Лампы Хендай Крета

Лампы Hyundai Creta довольно сложно заменить. Чтобы добраться до некоторых из них, вам придется снять часть элементов кузова. При этом возможно повреждение креплений элементов и краски на кузове. Будьте осторожны при работе. Если вы не уверены в своих действиях, лучше обратиться к специалистам автосервиса.

Чтобы купить перегоревшие лампочки, старайтесь выбирать похожие по характеристикам. Чтобы не перегорели предохранители. Ниже приведены списки и внешний вид всех б/у штатных ламп в Hyundai Creta.

Передние фары

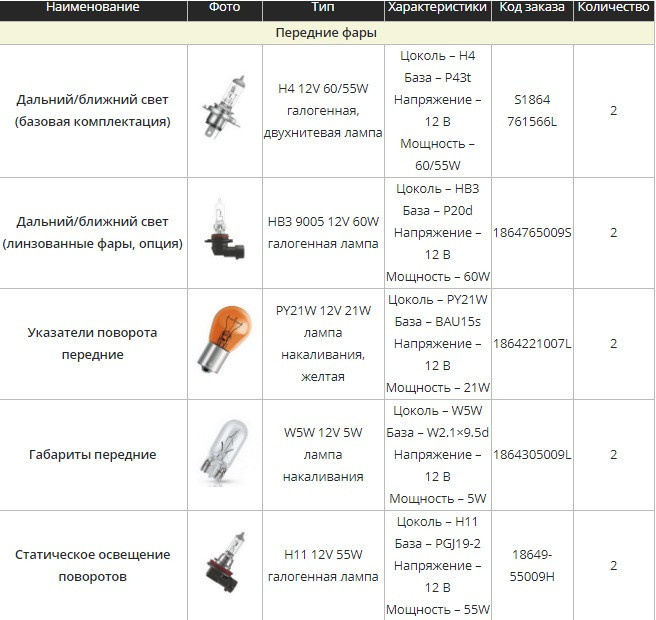

Лампы головного света Hyundai Creta представлены в таблице ниже.

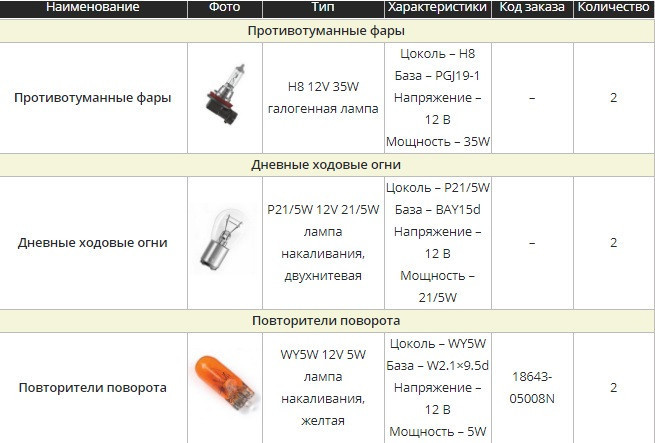

Лампы передних противотуманных фар, дневных ходовых огней и повторителей поворотов

Задние фонари

Задние фонари Hyundai Creta показаны в таблице ниже.

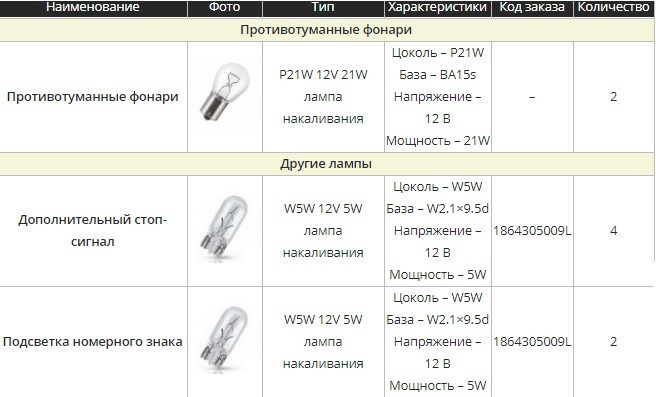

Задние противотуманные фонари, стоп-сигнал и подсветка номерного знака

Замена ламп в передних фонарях

Обозначения ламп Hyundai Creta на рисунке выше.

1. Ближний/дальний свет.
2. Передние поворотники.
3. Габаритные огни или дневные ходовые огни (при наличии).
4. Выключи свет.
5. Противотуманные фары или дневные ходовые огни (при наличии).

Дайте лампам остыть перед их заменой. Лампы содержат газ, который при нагревании может привести к разлету осколков. Рекомендуется заменить лампы защитными стеклами. Держите жидкости подальше от ламп. Не трогайте их пальцами, лучше это делать в перчатках. Следы жира от рук могут привести к появлению трещин в лампе при включении. Включайте лампу только после ее установки.

Последовательность действий при замене ламп Hyundai Creta.

1. откройте капот.
2. Отсоедините кабель от отрицательной клеммы аккумуляторной батареи.
3. Снимите крышку лампы, повернув ее против часовой стрелки.
4. Отсоедините разъем от патрона лампы.
5. Отсоедините фиксатор пружины лампы, зажав концы пальцами и потянув фиксатор вверх.
6. Снимите лампочку с фары.
7. Установите новую лампу и закрепите ее пружинным зажимом, совместив его с канавкой на лампе.
8. Подсоедините разъем к патрону лампы.
9. Установите крышку лампы, повернув ее по часовой стрелке.

При замене одной из фар или аварии необходимо заново отрегулировать свет от фар.

Действия по замене ламп поворотников и габаритных огней одинаковы.

Лампы противотуманной фары или дневного ходового огня (при наличии)

Последовательность действий при замене лампы Hyundai Crete следующая.

1. Снимите нижнюю крышку переднего бампера.
2. Дотянитесь рукой до задней стенки переднего бампера.
3. Отсоедините шнуры питания от розетки.
4. Извлеките цоколь лампы из корпуса, повернув его против часовой стрелки так, чтобы выступы на цоколе совпали с прорезями в корпусе.
5. Установите новую лампу и патрон в корпус, совместив выступы на патроне с прорезями в корпусе. Вставьте картридж в корпус и поверните его по часовой стрелке.
6. Подключите разъем питания к кассете.
7. Установите нижнюю крышку переднего бампера.

Замена лампы бокового указателя поворота

Если светодиодная лампа в корпусе бокового зеркала не работает, рекомендуется обратиться в авторизованный сервис. Так как самостоятельная замена достаточно трудозатратна.

1. Снимите фонарь с кузова автомобиля, поддев рассеиватель и вытащив узел.
2. Установите новую лампу на кузов.

Замена ламп заднего противотуманного фонаря

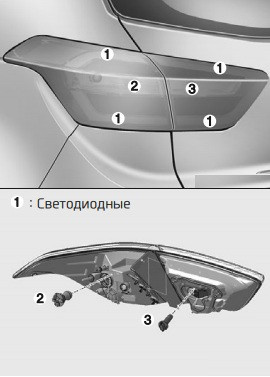

Тип A

1 — Стоп-сигнал/стояночный свет.

2 — Задний фонарь.

3 — Задние поворотники.

4 — Фонарь заднего хода.

Тип B

1 — Стоп-сигнал/стояночный свет.

2 — Задние поворотники.

3 — Фонарь заднего хода.

Внешний фонарь

Лампы стоп-сигнала, задних габаритных огней и указателей поворота

Последовательность действий при замене ламп Hyundai Crete следующая.

1. Остановите двигатель.
2. откройте заднюю дверь. Снимите крышку лампы с помощью отвертки.
3. Ослабьте винты крепления фары с помощью отвертки Phillips.
4. Снимите задний комбинированный фонарь с кузова автомобиля.
5. Извлеките кассету из устройства, повернув ее против часовой стрелки, пока выступы на кассете не совместятся с прорезями в устройстве.
6. Выньте лампу из патрона, надавив на нее и повернув против часовой стрелки, пока выступы на лампе не совпадут с прорезями в патроне. Выньте лампу из розетки.
7. Установите новую лампу, вставив ее в патрон и повернув, пока она не зафиксируется на месте.
8. Установите патрон в агрегат. Для этого необходимо совместить выступы картриджа с прорезями устройства.
9. Установите лампу в сборе обратно на кузов автомобиля.

Лампа стоп-сигнала/габаритного огня (светодный тип)

Если светодиодная лампа не работает, рекомендуется обратиться в авторизованный сервис. Так как самостоятельная замена достаточно трудозатратна.

Внутренний фонарь

Лампы габаритного огня и фонаря заднего хода

Последовательность действий при замене лампочек Hyundai Creta.

1. Остановите двигатель.
2. откройте заднюю дверь.
3. Снимите крышку лампы с помощью отвертки.
4. Извлеките кассету из устройства, повернув ее против часовой стрелки, пока выступы на кассете не совместятся с прорезями в устройстве.
5. Выньте лампу из розетки.
6. Вставьте новую лампочку в патрон.
7. Вставьте кассету в корпус лампы, совместив выступы на кассете с прорезями в корпусе лампы и повернув кассету по часовой стрелке.
8. Установите лампу на место.

Лампа стоп-сигнала и габаритного огня (светодный тип)

Если светодиодная лампа не работает, рекомендуется обратиться в авторизованный сервис. Так как самостоятельная замена достаточно трудозатратна.

Задние противотуманные фонари

Последовательность действий при замене лампы Hyundai Crete.

1. Извлеките кассету из устройства, повернув ее против часовой стрелки, пока выступы на кассете не совместятся с прорезями в устройстве.
2. Выньте лампу из патрона, надавив на нее и повернув против часовой стрелки, пока выступы на лампе не совпадут с прорезями в патроне. Выньте лампу из розетки.
3. Вставьте новую лампочку в патрон.
4. Установите лампу на корпус.

Замена дополнительного сигнала торможения

Если дополнительный тормозной сигнал не работает, рекомендуется обратиться в авторизованный сервис. Так как при его замене придется снимать спойлер над багажником.

Лампы Хендай Крета

Лампы Hyundai Creta довольно сложно заменить. Чтобы добраться до некоторых из них, вам нужно снять часть кузова автомобиля. При этом возможно повреждение креплений элементов и окраски кузова. Будьте осторожны при выполнении работы. Если вы не уверены в своих действиях, лучше обратитесь к специалисту автосервиса.

Чтобы купить перегоревшие лампочки, старайтесь выбирать другие, аналогичные по характеристикам. Во избежание перегоревших предохранителей. Ниже приведены списки и внешний вид всех штатных ламп, используемых в Hyundai Creta.

Передние фары

Лампы для фар Hyundai Creta представлены в таблице ниже.

Лампы передних противотуманных фар, дневных ходовых огней и повторителей поворотов

Задние фонари

Задние фонари Hyundai Creta показаны в таблице ниже.

Задние противотуманные фонари, стоп-сигнал и подсветка номерного знака

Замена ламп в передних фонарях

Обозначения ламп Hyundai Creta на рисунке выше.

1. Ближний/дальний свет.
2. Передний поворотник.
3. Габаритный огонь или дневной ходовой огонь (при наличии).
4. Включи свет.
5. Противотуманные фары или дневные ходовые огни (при наличии).

Дайте лампам остыть перед их заменой. Лампы содержат газ, который при нагревании может привести к разлету осколков. Лампы желательно заменить защитными стеклами.

Держите жидкости подальше от ламп. Не берите их пальцами, лучше это делать в перчатках. Жирные следы от ваших рук могут привести к появлению трещин в лампе, когда она включена. Включайте лампу только после ее полной установки.

Последовательность действий при замене ламп Hyundai Creta.

1. Откройте капот.
2. Отсоедините кабель от отрицательной клеммы аккумулятора.
3. Снимите крышку лампы фары, повернув ее против часовой стрелки.
4. Отсоедините разъем от держателя лампы.
5. Высвободите фиксатор пружины баллона, сжав концы пальцами и потянув фиксатор вверх.
6. Снимите лампу фары.
7. Установите новую лампу и закрепите пружинным хомутом, совместив ее с прорезью в лампе.
8. Подсоедините разъем к держателю лампы.
9. Установите колпак лампы фары, повернув его по часовой стрелке.

В случае замены одной из фар или аварии необходимо заново отрегулировать свет фар.

Действия по замене поворотников и габаритных огней аналогичны.

Лампы противотуманной фары или дневного ходового огня (при наличии)

Последовательность действий при замене лампы Hyundai Crete следующая.

1. Снимите нижнюю облицовку переднего бампера.
2. Потянитесь к задней стенке переднего бампера.
3. Отсоедините силовые кабели от розетки.
4. Извлеките розетку из корпуса, повернув ее против часовой стрелки так, чтобы выступы на розетке совпали с пазами в корпусе.
5. Установите новую лампу и патрон в корпус, совместив выступы на патроне с прорезями в корпусе. Вставьте картридж в корпус и поверните его по часовой стрелке.
6. Подключите разъем питания к картриджу.
7. Установите на место нижнюю облицовку переднего бампера.

Замена лампы бокового указателя поворота

Если светодиодная лампа в корпусе бокового зеркала не работает, рекомендуется обратиться в авторизованный сервис. Так как самостоятельная замена достаточно трудоемка.

1. Снимите фонарь с кузова автомобиля, приподняв рассеиватель и потянув за узел.
2. Установите новую лампу на кузов автомобиля.

Замена ламп заднего противотуманного фонаря

Тип A

1 — стоп-сигнал/стояночный свет.

2 — Задний фонарь.

3 — Задний индикатор.

4 — Фонарь заднего хода.

Тип B

1 — стоп-сигнал/стояночный свет.

2 — Задний индикатор.

3 — Фонарь заднего хода.

Внешний фонарь

Лампы стоп-сигнала, задних габаритных огней и указателей поворота

Последовательность действий при замене ламп Hyundai Crete следующая.

1. Остановите двигатель.
2. Откройте заднюю дверь. Снимите крышку лампы с помощью плоской отвертки.
3. Ослабьте болты крепления фары крестовой отверткой.
4. Снимите задний комбинированный фонарь в сборе с кузова автомобиля.
5. Извлеките картридж из узла, повернув его против часовой стрелки, пока выступы на картридже не совместятся с прорезями в узле.
6. Выньте лампу из патрона, надавив на нее и повернув против часовой стрелки, пока выступы на лампе не совместятся с прорезями в патроне. Выньте лампу из патрона.
7. Установите новую лампу, вставив ее в патрон и повернув до щелчка.
8. Установите оправку в сборку. Для этого необходимо совместить выступы на картридже с пазами на сборке.
9. Установите фару в сборе на кузов автомобиля.

Лампа стоп-сигнала/габаритного огня (светодный тип)

Если светодиодная лампа не работает, рекомендуется обратиться в авторизованный сервис. Так как самостоятельная замена достаточно трудоемка.

Внутренний фонарь

Лампы габаритного огня и фонаря заднего хода

Последовательность действий при замене лампочек лампочек Hyundai Creta.

1. Остановите двигатель.
2. Откройте заднюю дверь.
3. Снимите крышку лампы с помощью плоской отвертки.
4. Извлеките картридж из узла, повернув его против часовой стрелки, пока выступы на картридже не совместятся с прорезями в узле.
5. Выньте лампу из патрона.
6. Вставьте новую лампочку в патрон.
7. Вставьте картридж в корпус фонаря, совместив выступы на картридже с прорезями в корпусе фонаря и повернув картридж по часовой стрелке.
8. Установите лампу на место.

Лампа стоп-сигнала и габаритного огня (светодный тип)

Если светодиодная лампа не работает, рекомендуется обратиться в авторизованный сервис. Так как самостоятельная замена достаточно трудоемка.

Задние противотуманные фонари

Последовательность действий при замене лампы Hyundai Creta.

1. Извлеките картридж из узла, повернув его против часовой стрелки, пока выступы на картридже не совместятся с прорезями в узле.
2. Выньте лампу из патрона, надавив на нее и повернув против часовой стрелки, пока выступы на лампе не совместятся с прорезями в патроне. Выньте лампу из патрона.
3. Вставьте новую лампочку в патрон.
4. Установите лампу на кузов автомобиля.

Замена дополнительного сигнала торможения

Если дополнительный тормозной сигнал не работает, рекомендуется обратиться в авторизованный сервис. Так как при его замене придется снимать спойлер на крышке багажника.
