Как проверить турбину и как поменять турбину. От чего ломаются турбины.

"Турбина" — это та часть, через которую выходят выхлопные газы, а та часть, что качает воздух в моторназывается "компрессор". В итоге умное название получается "турбокомпрессор", но для простоты будем называть весь агрегат просто турбиной.

1. Перед покупкой (установкой, проверкой) турбины надо проверить люфт вала. Осевой люфт не допустим вообще. Радиальный люфт на конце вала со стороны компрессора не более 0,8мм. В противном случае турбину в сад. У кого вообще чувствительности в пальцах нет: крыльчатка не должна задевать за улитку

Сразу пресеку одну из предъяв: да, я знаю что осевой зазор вала в подшипнике 0,04мм. А теперь объяснение этого момента от очень грамотного человека под ником "Турбинщик" на примере среднестатистической турбины в моей вольной интерпритации:
———————————————-
Вал турбины имеет зазор в подшипниках (втулках) 0,04мм.В свою очередь зазор втулок относительно корпуса картриджа 0,09мм.

Номинальные зазоры в турбине

Теперь включаем мозг и вспоминаем про рычаги.

работа рычага

В окончательном виде имеем следующее

Номинальные люфты вала турбокомпрессора.

Теперь про осевой люфт:
Для большинства легковых турбокомпрессоров допустимым будет осевой люфт до 0,1мм (пальцами не чувствуется). Если при проверке будет обнаружен больший люфт, то турбине хана.

осевой зазор вала турбины

Прежде чем менять или ремонтировать турбину ОБЯЗАТЕЛЬНО необходимо будет выяснить и устранить причины приведшие к увеличению зазора в упорном подшипнике.
Это может быть некачественное масло или проблемы в выхлопной системе.
—————————————

2. моем мотор хотя бы со стороны турбины. Основное внимание на чистоту присоединений трубки подачи масла, особенно со стороны мотора. Если мыть нет возможности, то пробрызгиваем очистителем карбюратора и вытираем безворсовой тряпкой.

3. Сливаем масло с мотора.

4. Меняем все фильтра. В том числе и воздушный. Жадные могут топливный фильтр не менять и дальше не читать.

5. Заводим мотор, дожидаемся погасания лампы давления масла. Глушим.

6. Выбиваем в чертям экологическим катализатор.

7. Снимаем старую турбину.

Имеет смысл запастись шпильками и медныи гайками для новой турбины, а так же болтами и гайками для крепления катализатора.

8. Заполняем маслом картридж турбины. При заполнении вращать вал турбины. После заполнения картриджа заткнуть все отверстия турбины безворсовыми тряпочками.

9. Промываем соляркой, керосином, очистителем карбюратора трубки подачи и слива масла, а так же рестриктор или болт подачи.

10. Прикручиваем трубку слива масла к турбине. Используем новую прокладку. Если прокладку вырезаем из паронита, то обязательно следить за тем, что бы прокладка частично не перекрывала отверстие слива.

11. Прикручиваем турбину к выпускному коллектору.

12. Прикручиваем трубку подачи масла.

13. Рейку ТНВД в положение "СТОП" и крутим старткером до текх пор, пока с трубки возврата масла не польется масло.

14. Прикручиваем трубку слива масла к блоку двигателя. На новую прокладку. Если прокладку вырезаем из паронита, то обязательно следить за тем, что бы прокладка частично не перекрывала отверстие слива.

15. Прикручиваем выхлопную систему.

16. Заводим мотор и тарахтим пол-часа.

17. Глушим мотор и остываем.

18. Опять заводим на пол часа.

19. Опять остываем.

20. Первую тысячу километров турбину не насилуем, больше 2500 об. мотор не раскручиваем.

Теперь перейдем к главному вопросу: от чего ломается турбина?

1. Не своевременная замена воздушного фильтра. Использование некачественного фильтра.
Да, по мануалу воздушный фильтр меняется каждые 20 тыс.км. — в сад. Некоторые особенно умные люди продувают воздушный фильтр с помощью компрессора, пылесоса и прочих ухищрений — в сад.
Я ни разу не был за границей, но один товарищ рассказывал, как они ездили туда с женой. По приезду, его жена надела белые штаны и белые кроссовки и вот в этих штанах она ходила по "загранице" всю неделю, сидела на лавочках и поребриках. И штаны оставались чистыми. Но стоило им доехать из аэропорта Толмачево до дома, как штаны почернели.
Да наверное каждый знает какая пыль образуется на подоконнике, стоит только открыть форточку.

И отсюда ответ на вопрос: почему турбина "гонит" масло:
Если фильтр создает сопротивление для всасывания воздуха, то турбина все равно будет всасывать. Только всасывать она будет масляный туман из картера двигателя, а в крайнем случае будет еще и подсасывать масло, которое подается для смазки самого вала турбины.

Вывод: меняем фильтр с каждой заменой масла, т.е. каждые 5 тыс.км пробега.

2. Забитый катализатор. Причин забитого катализатора две.
Первая причина: некачественное топливо которое забивает сажей катализатор.
Вторая причина: турбина, которая гонит масло из-за плохого воздушного фильтра, которое сгорев, забивает масло. Чувствуете цепную реакцию, как в доме который построил Джек?

3. Форсунки, которые льют топливо, которое не сгорев до конца в цилиндре, сгорают на лопатках горячей части турбины. Лопатки выгорают, трескаются, появляется дисбаланс — разбиваются втулки вала, турбина начинает гнать масло, масло идет в цилиндры, ну и опять по кругу.
Вывод: распылители под замену каждые 50 тыс.км пробега. Так говорит Даймлер.

4. Некачественное масло, не качественный масляный фильтр, либо не своевременная замена масла.
Вал турбины вращается со скоростью 12 — 17 тысяч оборотов в минуту. Если с маслом во втулки вала турбины попадает абразив — капец турбине. Втулки разбились, турбина начала гнать масло, а дальше вы знаете…
Масло портится в наших реалиях от топлива. Топливо у нас с большим содержанием серы и прочей бяки. Сера при горении топлива в цилиндре соединяется с водой и получается серная кислота, а всякая бяка превращается в сажу. Сажа — абразив. Соляная кислота и абразив — хана мотору, в том числе и турбине.

Вывод: меняем масло каждые 5 тыс км побега. И не гонимся за супермаслом — как правило в 99% самое дорогое супермасло — поделка.

5. Перемерзший сапун.
Пары воды, которые содержатся в воздухе из горячего мотора сталкиваются с потоком холодного воздуха, который засасывает компрессор и замерзают. На входе в компрессор образуются маленькие льдинки-сталактиты, которые отламываются и бьют по крыльчатке компрессора. Дисбаланс крыльчатки, хана втулкам, турбина гонит масло и далее по списку.

Какой люфт должен быть у турбины? Подробно + видео

В интернете существует просто огромное количество мифов о турбонагнетателях (в простонародье о ТУРБИНАХ). И один прочный, укоренившийся миф это то, что у вала, на котором держатся «крыльчатки», вообще не должно быть никакого люфта. Я иногда даже смотрю каналы, вроде бы нормальных мастеров, которые перелопатили кучу моторов, но даже они вытаскивают турбину, говорят – «там люфт, надо менять». И человек покупает новую (за «дофига» денег), но на ней оказывается тоже люфт! Просто жесть мастера. В общем, сегодня решил пояснить, нормально это или нет, откуда он берется, какой считается в норме. Будет интересно, как обычно будет текстовая версия + видео …

СОДЕРЖАНИЕ СТАТЬИ

Классическая турбина это очень теплонагруженная деталь, однако, она состоит в основном из металлических частей. НА этой фразе, наверное, многие могли догадаться к чему я клоню, если нет, давайте по порядку.

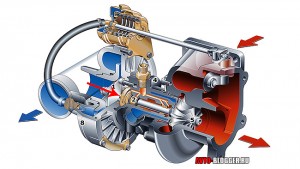

Пару слов об устройстве

У турбины есть две части, холодная и горячая. И с той и с другой стороны есть определенная «крыльчатка», которая заключена в «улитку», но обе «крыльчатки» сидят на одном валу (я сейчас не буду подробно размусоливать, все же у меня есть статьи про это). Горячая часть, горячая крыльчатка, приводится в движение от энергии выхлопных газов, именно они ее раскручивают, причем вращаться она может с «бешенной» скоростью, до 100 – 150 000 оборотов в минуту. Холодная часть – это холодная улитка, и крыльчатка, также начинает раскручиваться, ибо они соединены одним валом, но холодная часть соединена с забором воздуха, через интеркулер. В итоге в мотор подается воздух (а нам важен в нем кислород), под высоким давлением.

То есть простыми словами турбина нагнетает больше воздушно-топливной смеси в цилиндры, при таком же объеме двигателя. Мощность растет.

Я думаю понятно объяснил, как работает «турбонагнетатель».

Про температуру и масло

НО как вы поняли, этот «турбо-аппарат» является очень сильно теплонагруженным. Ведь выхлопные газы могут достигать температуры в 800 – 900 градусов Цельсия, также тепла может добавлять и катализатор (ведь там идет процесс преобразования газов).

Турбина должна хорошо охлаждаться, и в основном, отвод тепла идет через масляные каналы которые проходят через втулки. Причем масло идет под давлением и должно хорошо прокачиваться. ДА и требования для масел у турбированных моторов совсем другое, нежели у атмосферных.

Про люфт

Вводную информацию я вам дал, но вы мне скажете – «а какое отношение это имеет к люфту?» Самое прямое.

Смотрите сейчас турбины идут в основном двух типов:

• Это так называемые — «втулочные», у которых нет подшипников качения, а вместо них идут втулки около холодной и горячей частью. Сейчас их на рынке большинство, я бы даже сказал 80 – 85% производителей используют именно такие агрегаты.

• Так называемые – «подшипниковые». Как вы догадались у них вместо втулок идут подшипники. Причем используются не просто какие-то, а радиально — упорные подшипники качения (отдаленно напоминает «ступичные»).

Так вот, так как в основном идут втулочные типы, у них устройство элементарное, я бы сказал проверенное временем, но имеющее ряд недостатков.

• Вал сажают на втулки, обычно они идут из мягких металлов, типа бронзы, в это место подается масло и вал вращается внутри это втулки. От нагревания и втулка и вал расширяются (вспоминаем горячую часть). ЕСЛИ СДЕЛАТЬ ВООБЩЕ БЕЗ ЗАЗОРОВ, то есть ЛЮФТА НЕ БУДЕТ, при расширении металлов вал просто заклинит и турбина вращаться не будет. Радиальный люфт – это нормальное явление, которое проходит после нагрева стенок.

• Есть опорные подшипники (которые как бы закрывают вращающуюся часть внутри, не давай валу перемещаться по оси). Они также сделаны из бронзы. И они также имеют зазоры (чтобы не было «клина»), хотя намного меньше. Это так называемый — осевой люфт.

И как вы понимаете, даже новый «ТУРБОНАГНЕТАТЕЛЬ» будет иметь ход, зазоры (это абсолютно нормально), которые после запуска мотора (и его разогрева), практически уходят на нет, из-за теплового расширения и подачи масла (оно, кстати, образует как бы «масляный клин» на втулках и валу). НО из-за не герметичности конструкции, втулочная турбина, будет расходовать масло (хотя в современных агрегатах, это практически сведено к минимуму)

Подшипниковые турбины, работают более стабильно. Здесь опорная пластина и втулка на валу, заменены, одним только радиально – упорным подшипником. Который также имеет люфт, но он практически сведен к минимуму, к нескольким «соткам» (сотых миллиметра). Опять же через каналы к ним подается масло, но необходимости в «масляном клине» уже нет, поэтому можно подводить намного меньше. Поэтому расхода масла практически нет.

НО подшипниковые варианты, не такие надежные. Ранее сепараторы подшипника были сделаны из пластмассы, и они при высоких температурах просто плавились и разрушались. Такой подшипник быстро приходил в негодность, даже «клинил».

Далее появились подшипниковые агрегаты, которые были сделаны с бронзовой обоймой. Но тут опять присутствовал зазор, причем больший чем у втулочного собрата. Пришлось придумать специальную распорную пружину, которая уменьшала люфт, и распирала обойму. НО такие турбины получились слишком сложные и дорогие, и они редко применяются.

Так какой же люфт считается нормальным (НОРМЫ)?

Вообще это заложено у каждого производителя. Нет общепринятого значения и норм, все зависит от размеров и мощности.

НО в целом есть определенные параметры, которые проглядываются на многих аппаратах.

Осевой люфт – гуляет в пределах 0,05 – 0,09 мм (5 – 9 соток)

Радиальный люфт – гуляет в пределах 0,5 – 1,5 мм (у различных производителей по-разному)

Допустимый зазор от «крыльчатки» и корпуса турбины – 0,5 – 1,1 мм

Собственно если вы сняли турбину, и у нее есть люфт, это не означает что она неисправна, у новой, скорее всего, будет все тоже самое. Просто прикиньте, хотя бы с элементарными инструментами, на какое расстояние от стенки находится турбинное колесо.

А вот если вы ее сняли, видите поломанную крыльчатку, задранные стенки, и еще огромный люфт, значит ей пришел конец.

Сейчас видео версия, смотрим

НА этом заканчиваю, думаю мои статья и видео вам понравились. Искренне ваш, АВТОБЛОГГЕР.

(12 голосов, средний: 4,83 из 5)

Тема: допустимый люфт в новой турбине?

допустимый люфт в новой турбине?

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Всем Перцам — Перец Клуба! Регистрация 23.11.2009 Адрес Питер Возраст 45 Сообщений 22,236

Люфт вверх — вниз и вправо — влево допустим до 1 мм, вперед — назад люфта не должно быть вообще.

— Добавлено чуть позже —

Кстати, в новой турбине никакого люфта быть не должно.

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Polo Регистрация 28.04.2008 Адрес Россия, Мончегорск Возраст 40 Сообщений 411

Сообщение от Seregas

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Touareg Регистрация 15.01.2010 Адрес Россия, Краснодарский край(23) Возраст 61 Сообщений 2,158

Сообщение от EGOR51

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Polo Регистрация 28.04.2008 Адрес Россия, Мончегорск Возраст 40 Сообщений 411

Сообщение от jra_alekseich

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Всем Перцам — Перец Клуба! Регистрация 18.04.2005 Адрес Россия, Москва, ЮВАО Возраст 48 Сообщений 10,319

Сообщение от EGOR51

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Passat Регистрация 05.08.2009 Адрес Россия, Санкт-Петербург Возраст 38 Сообщений 1,280

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Polo Регистрация 07.06.2010 Адрес Калуга Возраст 36 Сообщений 259

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Pointer Регистрация 17.06.2010 Адрес Казахстан, Алматы Возраст 39 Сообщений 54

Сообщение от EGOR51

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Polo Регистрация 28.04.2008 Адрес Россия, Мончегорск Возраст 40 Сообщений 411

Сообщение от pavel
Сообщение от Saver
Сообщение от Kiryan
Сообщение от Van4ello

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Phaeton Регистрация 16.11.2005 Адрес Россия Возраст 68 Сообщений 3,242

Сообщение от Seregas

Люфт вверх — вниз и вправо — влево допустим до 1 мм, вперед — назад люфта не должно быть вообще.

— Добавлено чуть позже —

Кстати, в новой турбине никакого люфта быть не должно.

На самом деле у новой турбы должно быть так:

Минимальный/максимальный осевой люфт ротора: 0,06/0,09 мм.
Минимальный/максимальный радиальный люфт ротора: / мм (не нормирован)
Минимальный/максимальный зазор между колесом и корпусом турбины: 0,4/0,97 мм.
Минимальный/максимальный зазор между колесом и корпусом компрессора: 0,2/0,8 мм.

Какие люфты допустимы в турбине?

Люфта не должно ощущаться, поскольку допустимое значение (в зависимости от типа турбины ) колеблется от 0,06 до 0,09 мм. Его нельзя заметить на ощупь, для этого потребуется специальное оборудование. Поэтому если его нет то все хорошо.

Что такое осевой люфт турбины?

Люфт вала турбокомпрессора – это отклонение ротора от своей центральной оси появляющееся из-за зазора между валом, втулкой и средним корпусом. Данный зазор имеет строго определенный размер, закладывающийся при проектировки, необходимый для его нормального функционирования турбокомпрессора.

Можно ли самому починить турбину?

Владельцы автомобилей с турбированным двигателем могут провести ремонт турбокомпрессора в домашних условиях, только в том случае если поломка не требует полной разборки. Так же можно провести профилактические работы на дому (очистка, смазка, визуальный осмотр).

Какой допустимый люфт?

Суммарный люфт в рулевом управлении не должен превышать 10° у легкового автомобиля, 20° у автобуса и 25° у грузового автомобиля. Прибор для определения величины люфта в механизме рулевого управления автомобиля называется люфтомером.

Что такое осевой люфт?

Люфт или осевой зазор подшипника – передвижение колец, что расположены внутри, по отношению к осевому направлению. Процедура установки таких отверстий в упорных и радиально-упорных конструкциях осуществляется за счет изменения установочных шайб. Их принято фиксировать между обоймой и упором на самом торце вал

Сколько стоит заменить турбину?

Стоимость замены только турбины

Можно ли самому поменять картридж турбины?

Многие автовладельцы знают про эту технологию ремонта и при наличии основных навыков в работе руками, самостоятельно могут произвести ремонт турбины . . Что бы установить картридж , его необходимо приобрести, стоит он недешево, но конечно гораздо дешевле, чем целая, новая турбина

Для чего нужен регулятор на турбине?

Это устройство, которое позволяет сбрасывать избыточное давление в турбине на высоких оборотах двигателя, защищая тем самым турбину и двигатель от поломки. Устанавливается он чаще всего прямо на турбине
