Из чего состоит тормозная система автомобиля

Устройство тормозной системы, неисправности, ремонт.

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесами и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем:

Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

Устройство тормозной системы

Тормозная система имеет следующее устройство:

тормозной механизм;
тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

В зависмости от конструкции фрикционной части различают:

барабанные тормозные механизмы;
дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части –тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаютсядатчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов:

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает:

рычаг привода;
регулируемый наконечник;
уравнитель тросов;
тросы;
рычаги привода колодок.
На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называетсяэлектромеханический стояночный тормоз.

Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает:

тормозную педаль;
усилитель тормозов;
главный тормозной цилиндр;
колесные цилиндры;
шланги и трубопроводы.
Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр.

Усилитель тормозов создает дополнительное усилие, передоваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.

Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров.

Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.

Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).

Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг-друга, выполнять часть функций друг-друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.

На современных автомобилях в состав гидравлического тормозного привода включены различные электронные компоненты:

антиблокировочная система тормозов,

усилитель экстренного торможения,

система распределения тормозных усилий,

электронная блокировка дифференциалов,

Пневматический привод используется в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода. Например, электро пневматический привод.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.

Тормозная система требует к себе самого пристального внимания. Эксплуатация автомобиля с неисправной тормозной системой запрещается. Поэтому каждый автомобилист должен знать основные неисправности тормозной системы и определить их по внешним признакам. В данной статье рассмотрены основные неисправности гидравлической рабочей тормозной системы легкового автомобиля.

В соответствии с конструкцией тормозной системы неисправности условно можно разделить на неисправности тормозного механизма, неисправности тормозного привода и неисправности усилителя тормозов.

Различают следующие неисправности дискового тормозного механизма:

износ, повреждение или загрязнение (замасливание) тормозных колодок;
износ, деформация, задиры на поверхности тормозных дисков;
ослабление крепления, деформация суппорта.

Основные неисправности тормозного привода включают:

заедание поршня рабочего цилиндра;
утечка тормозной жидкости в рабочем цилиндре;
заедание поршня главного цилиндра;
утечка тормозной жидкости в главном цилиндре;
повреждение или засорение шлангов, трубопроводов;
подсос воздуха в системе вследствие ослабления крепления.
Вакуумный усилитель тормозов может иметь следующие неисправности:

недостаточное разряжение во впускном коллекторе;
повреждение вакуумного шланга;
неисправность следящего клапана усилителя.
Все перечисленные неисправности тормозной системы в большей или меньшей степени снижают эффективность торможения автомобиля, поэтому представляют опасность для всех участников движения.

Причинами неисправностей тормозной системы являются:

нарушение правил эксплуатации тормозной системы (нарушение периодичности обслуживания, применение некачественной тормозной жидкости);
низкое качество комплектующих;
предельный срок службы элементов системы;
воздействие различных внешних факторов.

О наступлении неисправности тормозной системы свидетельствуют различные отклонения от нормальной работы, т.н. внешние признаки неисправностей, к которым относятся:

отклонение от прямолинейного движения при торможении;
большой ход педали тормоза;
скрежетание при торможении;
визг, свист при торможении;
снижение усилия на педали при торможении;
повышение усилия на педали при торможении;
вибрация педали при торможении (не путать с пульсацией педали при работе системы ABS);
низкий уровень тормозной жидкости в бачке.
Для облегчения контроля состояния тормозной системы в конструкции автомобиля используются различные датчики. Результаты измерений датчиками параметров системы выводятся в виде сигналов соответствующих ламп на приборной панели, показаний бортового компьютера.

На современном автомобиле применяются следующие сигнальные лампы тормозной системы:

низкого уровня тормозной жидкости;
износа тормозных колодок;
неисправности системы ABS;
неисправности системы ESP (ASR).
Для установления конкретных неисправностей системы активной безопасности применяется компьютерная диагностика автомобиля.

Доступ к сервису временно запрещён

С вашего IP-адреса одновременно поступает очень много запросов.
Такое поведение показалось подозрительным, поэтому мы временно закрыли доступ к сайту.
Возможно, на вашем устройстве есть программы, которые отправляют запросы без вашего ведома.

Что мне делать?

Напишите в службу поддержки через форму обратной связи.
Подробно опишите ситуацию — поможем разобраться, что случилось, и подскажем, как действовать дальше.

Из каких узлов состоит тормозная система автомобиля

Большая часть автомобилистов эксплуатирует свою технику, не беспокоясь о ее конструкции. Но знания о некоторых системах помогают избегать отказов в пути и дают больше аргументов в общении с теми же сервисменами. Тем более, когда речь идет о тормозах.

Да, для решения проблем с узлами и агрегатами есть автосервис и специально обученные люди. Но если машина не совсем новая, то водителю рано или поздно придется лично вникать в те или иные тонкости ее устройства. И хорошо, если водитель будет к этому готов – иначе диагностирование проблем, подбор запчастей и ремонт будет происходить совсем без вашего участия. А значит, гарантированно будут более дорогими и очень вероятно – проблемными.

Компоненты тормозной системы располагаются по всему автомобилю, некоторые из них сложны технологически – но надежность системы высока.

Тормозная система, вероятно, важнейшая с точки зрения безопасности, причем она состоит из многих компонентов. Большая часть из которых относится к дорогим и сложным с точки зрения технологий, поэтому мы тут же дадим несколько подсказок по их обслуживанию.

Главный цилиндр гидропривода

Это один из главных элементов гидравлического привода тормозов – в нем водитель педалью создает давление рабочей жидкости, которое передается по трубопроводам к рабочим цилиндрам у каждого колеса. На главном цилиндре (или рядом) расположен бачок – резервуар с запасом тормозной жидкости. Здесь же можно увидеть большую шайбу вакуумного усилителя, снижающего усилия на педали. Главный цилиндр – вероятно, самый долговечный узел всей системы, но его отказ часто приводит к аварии. Признаки того, что цилиндр износился – падение уровня «тормозухи», необычные ощущения на педали.

Торможение начинается в главном цилиндре гидропривода. Это сложный, но хорошо отработанный в производстве узел

Рабочие цилиндры гидропривода

Это исполнительные элементы гидропривода. За счет давления, созданного в системе главным цилиндром (ногой водителя через педаль), эти цилиндры двигают колодки, прижимая их к дискам или барабанам колесных механизмов. На машинах с большим пробегом и/или в солидном возрасте цилиндры теряют герметичность или заклинивают. Водитель чувствует это как ввод машины в сторону при торможении или движении накатом. Также из-за негерметичности рабочих цилиндров тормоза могут потерять эффективность. При малейших подозрительных изменениях в поведении цилиндрики нужно менять или перебирать, хотя второй вариант сегодня распространен мало.

Рабочие тормозные цилиндры расположены непосредственно возле колес. В почтенном возрасте они начинают потеть «тормозухой», а потом откровенно текут

Трубопроводы

Металлические трубки соединяют главный цилиндр с колесными тормозными механизмами и (при наличии ABS) с гидроблоком, по ним передается давление от главного цилиндра к рабочим цилиндрам. Трубки – один из уязвимых элементов, со временем они могут проржаветь насквозь, в редких случаях они могут пострадать при езде по каменистым дорогам, поскольку проходят под днищем. На машинах старше 3 – 5 лет за состоянием трубопроводов нужно следить. При появлении следов коррозии их лучше превентивно поменять, так как в случае их разгерметизации автомобиль вдруг остается без тормозов (или они теряют до 50 – 70 % эффективности).

Рабочий цилиндр дисковых тормозов спрятан в теле суппорта. Его долговечность зависит от качества и чистоты тормозной жидкости.

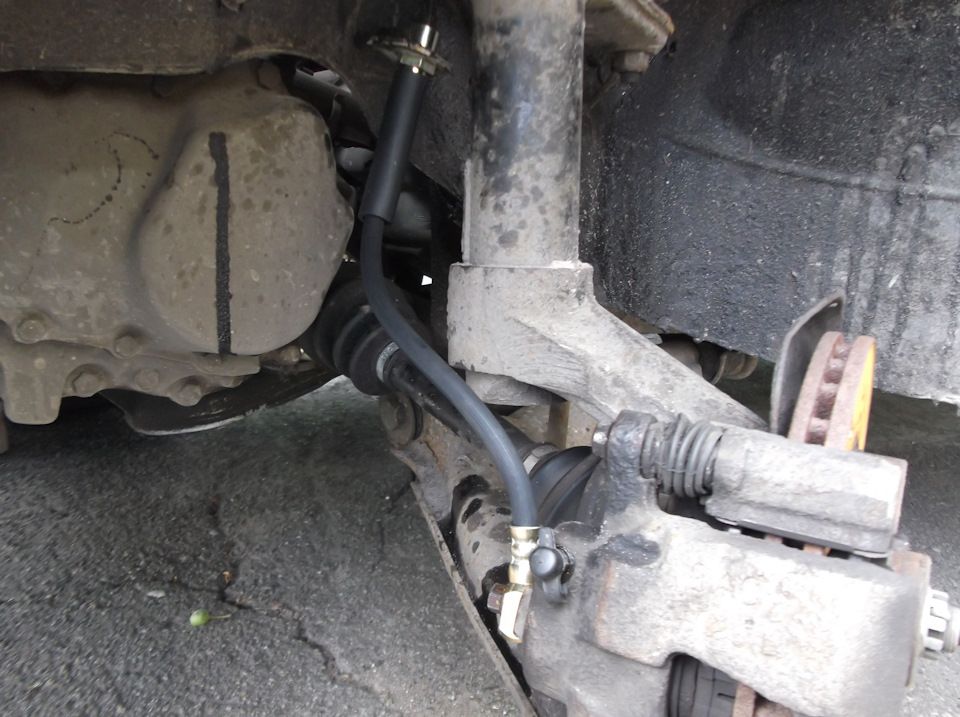

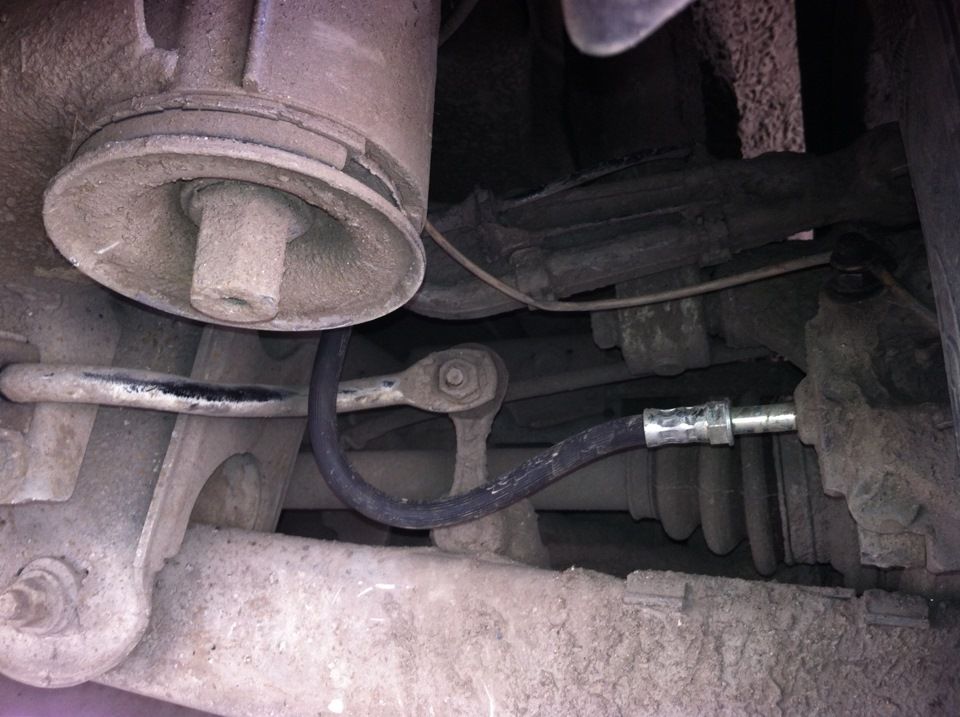

Шланги

Резиновые шланги соединяют неподвижную часть гидросистемы с ее движущимися частями – то есть с колесными тормозными механизмами, двигающимися в разных плоскостях вместе с колесами при работе подвески и рулевого управления. Шланги – тоже одна из уязвимых частей, со временем они трескаются и теряют герметичность. Во многом возраст службы шлангов зависит от их качества. Также, хотя очень нечасто, шланги могут быть повреждены во время движения по плохим, горным или лесным дорогам.

При независимой подвеске резиновые шланги идут к каждому колесу, при зависимой обычно есть один на весь задний мост.

Изношенные шланги могут не «потеть» тормозной жидкостью, а разбухать изнутри, вызывая непонятные заклинивания колес. На подержанных машинах тормозные шланги надо менять заблаговременно, не дожидаясь проблем.

Гидроблок ABS (модулятор)

Этот важный компонент тормозной системы практически на всех иномарках, выпущенных последние 10 – 15 лет. Он расположен под капотом, в него входят блок клапанов (модулятор), насос и электронный модуль. Гидроблок регулирует давление в трубопроводах, ведущих к колесам, таким образом, чтобы они не блокировались (не шли юзом) на дороге. Также этот блок участвует в работе других систем безопасности, которые помогают водителю удерживать машину на курсе и предотвращают ее разворот. Об отказе гидроблока водитель узнает от датчика на щитке приборов.

Колесные механизмы

У каждого колеса есть несложный механизм, который превращает движение поршня рабочего цилиндра в движение колодок, которые прижимаются к диску или барабану. В дисковых тормозах это сложный по форме суппорт, а у барабанных – опоры и две пружины. Соответственно, в первом случае колодки могут подклиниваться на направляющих из-за коррозии и износа, во втором по тем же причинам могут разрушиться некоторые упомянутые мелкие детали. Как правило, это случается уже в почтенном возрасте машины, поэтому рекомендуется внимательно осматривать колесные механизмы при любом случае.

Кроме дисков (или барабанов) и рабочих цилиндров у каждого колеса имеется определенный набор механических деталей, обеспечивающих движение колодок

Датчики ABS

Не вдаваясь в технические подробности (конструктивно они просты), скажем, что на каждом колесе есть датчики, которые дают электронике гидроблока информацию о скорости вращения колес. Сам датчик выходит из строя нечасто. Обычно проблема возгорания тревожной лампочки на щитке приборов кроется в повреждении провода датчика или нарушении контакта в его разъеме. В особом внимании эти элементы не нуждаются.
