Батарейки AA, AAA, D, C, A23, CR2032, LR44, Крона 9В – что это значит?

Батарейки и аккумуляторы, это весьма востребованный продукт. Разобраться во всём многообразии элементов питания не представляется возможным, поскольку существует множество стандартов, общепринятых названий и других сложностей. Обычно, если в одном из ваших устройств села батарейка, вы извлекаете её и идете покупать новую батарейку. В большинстве случаев в вашем будильнике, пульте от телевизора, беспроводном звонке, настенных часах используются популярные пальчиковые и мизинчиковые батарейки, которые также называют AA и AAA. Но для питания брелока сигнализации, наручных часов, калькулятора, фонарика, машинок на радиоуправлении и других устройств могут использоваться менее популярные батарейки или аккумуляторы (аккумуляторные батарейки), найти которые не так-то просто. Такие батарейки могут называться по-разному в зависимости от производителя и химического состава. Продавцы батареек могут использовать общепринятые названия, а также названия типов батареек по стандартам IEC или ANCI.

Мы решили упростить задачу тем, кто собирается купить батарейки на замену севшим, а также рассказать о принципах стандартизации по химическому составу, форме и размеру батареек или аккумуляторов.

Европейский стандарт IEC является наиболее близким для России, а также более популярным, чем американский стандарт ANCI, хотя некоторые общепринятые название батареек появились именно из этого стандарта.

Для начала рассмотрим принцип построения названия батареек по стандарту IEC. Для этого обратимся к следующей схеме:

Схема построения номенклатуры щелочных, солевых , литиевых и других батареек по стандарту IEC 600086

Химический состав батареек

Итак, неизменная часть названия батареек по стандарту IEC, это химический состав, форма и размеры (диаметр или код размера). Ознакомимся с химическим составом батареек с помощью следующей таблицы:

По таблице видно, откуда взялись популярные названия угольно-цинковых, литиевых и щелочных батареек. Теперь разберёмся с формой батареек:

Коды батареек по форме.

R – круглые (от английского слова Round). Суда входят батарейки цилиндрической формы (AA, AAA, C, D) и батарейки таблетки (LR44, CR2032). Это самый распространённый тип элементов питания.

P – не круглые (не распространённый тип)

F – плоские с послойным построением (практически не используется)

S – в форме прямоугольной или призматической площадки (практически не используется)

Диаметр или код размера. Если после обозначения формы идет одна или две цифры и больше ничего – то это обозначение кода размера. Рекомендуемые коды размеров смотрите в таблице #3. Если за обозначением формы идёт 4 или более цифр, то указан точный размер батарейки (диаметр в миллиметрах и высота в десятых долях миллиметра). Например, CR2032 означает: 20 мм в диаметре и 3.2 мм в высоту. Если за диаметром идет знак “/” значит, батарейка по одному из измерений больше 100 мм, поэтому её высота будет обозначена в миллиметрах, а не в десятых долях.

Кстати, диаметр не круглых батареек обозначает диаметр вписанной окружности.

Однако стандартом IEC для круглых батареек предусмотрены и неподходящие под размеры и коды (по таблице 3) обозначения, которые были приняты для удобства использования. Вот самые популярные из таких обозначений:

Коды размеров круглых батареек, не подходящие под основные номенклатурные коды размеров элементов питания

Коды для обозначения рекомендованных размеров элемента питания

Как видите, очень непросто разобраться в обозначении батареек, поэтому следующая таблица покажет наглядно, как могут обозначаться популярные батарейки по разным стандартам и общепринятым обозначениям. Также будут указан размеры батареек, их номинальное напряжение и ёмкость.

Батарейки и аккумуляторы: типы, формы и размеры

О портативных элементах питания зачастую вспоминают, когда энергозависимая техника перестает работать из-за севших батареек или перезаряжаемых аккумуляторов. Какие виды батареек существуют, чем отличаются между собой по форме, химическому составу и параметрам напряжения — давайте разбираться.

Портативные элементы питания делятся на два крупных лагеря: одноразовые обычные батарейки и перезаряжаемые аккумуляторы многоразового действия с обратимыми химическими процессами.

Разделение по химическому составу

С химической точки зрения батарейки разделяются на отдельные виды в зависимости от того, какой тип электролита и металлов в них используется. Так, существуют следующие классы элементов питания:

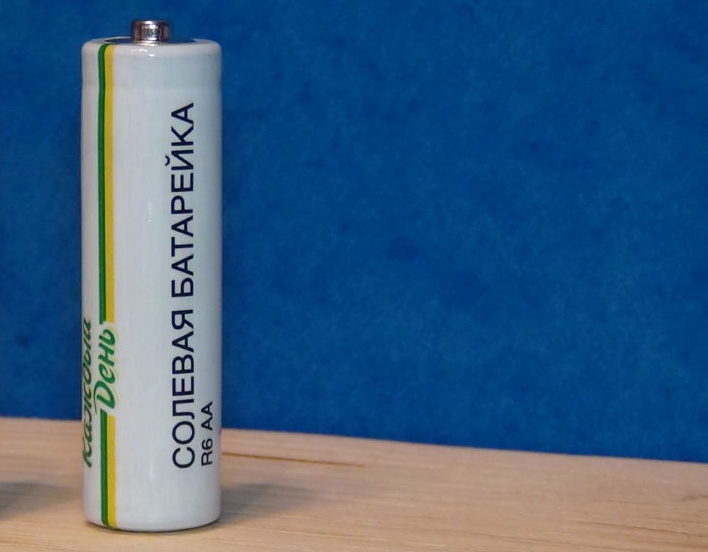

1. Солевые

Солевые батарейки являются старейшинами из кавалерии портативных элементов питания однозарядного типа. Свое название они получили из-за применения хлорида аммония в качестве электролита. По своей сути это соединение является солью.

С практической точки зрения преимуществом солевых батареек выступает дешевизна. В то же время для них характерны невысокая емкость и неравномерность разряда, из-за чего использовать подобные элементы питания имеет смысл в устройствах с малым уровнем энергопотребления: настенных часах, пультах ДУ и т.п. В международной маркировке обозначаются буквой латинского алфавита R.

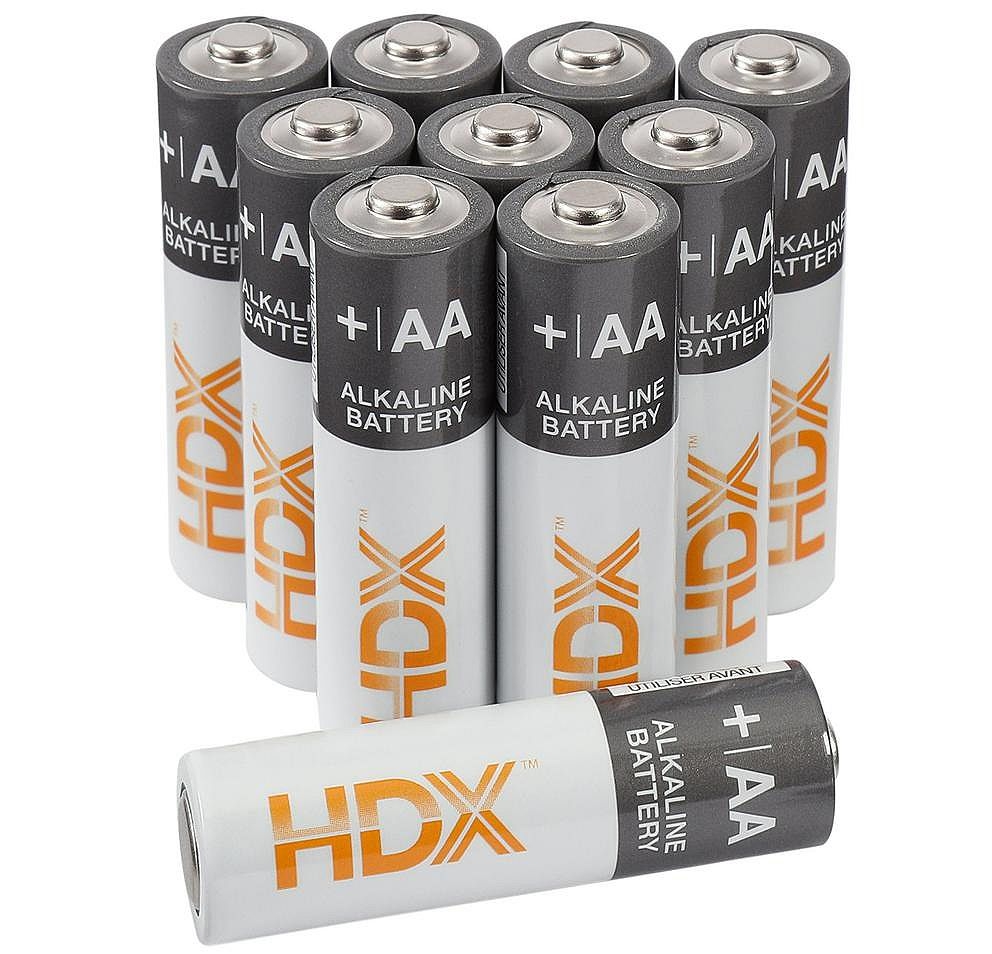

2.Алкалиновые (щелочные)

«Ответочка» одноразовым солевым батарейкам с прицелом на более энергозатратные устройства. В щелочных элементах питания используется электролит из гидроксида калия, являющийся щелочью. Батарейки этого типа обходятся заметно дороже солевых, однако и емкость у них выше в разы.

Одноразовые алкалиновые батарейки примечательны неплохой равномерностью напряжения по мере разряда и высокими токами разрядки. Они подходят для применения на борту вспышек, фотоаппаратов, ручных прожекторов. В международной системе щелочные элементы питания обозначают символами LR.

3. Никель-кадмиевые (Ni-Cd)

Никель-кадмиевые аккумуляторы дешевы в производстве, весьма надежны и долговечны. Однако они «помнят» остаточный уровень заряда, т.е. обладают «эффектом памяти». Говоря проще, разряд таких батарей возможен только до той черты, с которой аккумулятор начали заряжать.

В портативных элементах питания технология Ni-Cd встречается редко. Одним из камней преткновения на пути к ее использованию является токсичный характер кадмия — при нарушении герметичности корпуса никель-кадмиевые аккумуляторы выделяют «ядовитые» вещества, поэтому они экологически не безопасны.

4. Никель-металл-гидридные (Ni-Mh)

Дальнейшее развитие никель-кадмиевой технологии производства перезаряжаемых аккумуляторов с использованием нетоксичного наполнения. Никель-металл-гидридные батарейки выпускаются в «пальчиковом» и «мизинчиковом» форм-факторах, практически не подвержены «эффекту памяти», характеризуются высокой стабильностью рабочего напряжения по мере разряда.

Портативные элементы питания с маркировкой Ni-Mh могут похвастаться высокой удельной энергоемкостью и длительным эксплуатационным ресурсом. А вот в плане темпа саморазряда они немного уступают никель-кадмиевым коллегам по цеху.

5. Литий-ионные (Li-Ion)

Литий-ионные аккумуляторы почти не подвержены эффекту памяти, имеют высокую энергетическую плотность, могут заряжаться с любого уровня разряда. Технологию применяют на борту специализированных портативных аккумуляторов с числовыми индексами (об этом ниже).

Проигрывают батареи Li-Ion разве что в плане недешевой стоимости, сравнительно невысоких токов разряда и в вопросах чувствительности к соблюдению правил эксплуатации.

Среди батареек-таблеток часто встречаются литиевые и оксид-серебряные элементы. О градации таких элементов питания поведано в материале «Муки выбора: типы батареек для наручных часов».

Подробнее о разбивке аккумуляторов по химическому составу мы уже рассказывали в статье «Живительная сила напряжения и тока: основные типы аккумуляторных батарей».

Отличия между батарейками и аккумуляторами

И у однозарядных батареек, и у перезаряжаемых аккумуляторов есть свои плюсы и минусы. В частности, обыкновенные батарейки недорого стоят, выдают более высокое рабочее напряжение (стабильные 1.5 В в случае с элементами питания АА), не требуют зарядки перед использованием.

Аккумуляторы могут использовать многократно, что является их основным преимуществом перед однозарядными батарейками. Также они имеют лучшее соотношение стоимости к количеству часов работы и подлежат применению в устройствах с подзарядкой (тех же садовых светильниках с солнечной батареей).

Для условного пульта ДУ к телевизору нет смысла приобретать перезаряжаемые элементы питания. Сюда отлично подойдут традиционные батарейки. Аккумуляторы будут полезны для брелоков автосигнализаций, фотовспышек и прочих энергозатратных устройств, на постоянном приобретении батареек для которых можно разориться.

Типоразмеры большинства батареек и аккумуляторов тесно переплетены между собой, однако без отличий в между ними не обошлось. Поэтому давайте рассматривать размерные сетки портативных элементов питания по отдельности.

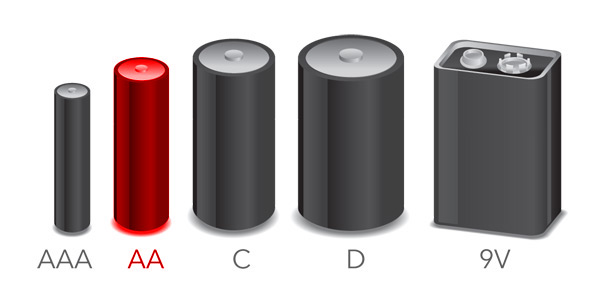

Размер батареек

В полку однозарядных батареек прослеживается явная доминация «пальчиковых» и «мизинчиковых» элементов питания. Они маркируются лычками АА и ААА соответственно. Чуть реже встречаются «бочонки» типов C и D, а также небезызвестные Кроны.

Для лучшей наглядности отличия между форм-факторами однозарядных батареек приведены ниже. Размеры батареек таблица

Типоразмеры аккумуляторов

Аккумуляторы многократного применения во многом пересекаются с однозарядными батарейками по типам. Однако их технические характеристики, в частности, напряжение питания, разнятся. Наглядную картину по отличиям типоразмеров многозарядных элементов питания можно увидеть ниже:

Утилизация отработанных элементов питания

В отработанных элементах питания содержится много опасных химических элементов, которые могут навредить здоровью человека и окружающей среде. На свалке одна батарейка разлагается в течении ста лет, загрязняя свыше 20 м² земли и несколько сотен литров грунтовых вод. А попадая в человеческий организм вместе с едой или водой, токсины способны вызвать ряд серьезных заболеваний — от нервных расстройств до онкологических болезней.

«Отпахавшие» свое аккумуляторы и батарейки подлежат переработке и вторичному использованию. Поэтому их крайне важно не выбрасывать в мусорное ведро вместе с другими отходами жизнедеятельности, а складировать в специализированные контейнеры или сдавать в пункты приема. Таковые размещают на входах в большие супермаркеты, в некоторых органах ЖКХ и администрациях городских поселений.

Чтобы аккумулятор хорошо держал заряд и прослужил достаточно долго, лучше отдавать предпочтение оригинальным решениям от проверенных производителей. Также немаловажны условия и сроки хранения батареек. И главное, отдавайте использованные элементы питания на переработку — таким образом вы внесете свой вклад в защиту природы.

Выбор аккумуляторных батареек — размеры, разновидности, отличия от обычных

Аккумуляторные батарейки — популярный выбор для питания фотоаппаратов, пультов дистанционного управления, игрушек и других электронных устройств. Так называются батарейки, которые можно заряжать несколько раз. У них множество преимуществ по сравнению с обычными, включая более длительный срок службы.

Отличие аккумуляторов от обычных

Чтобы разобраться, какие батарейки лучше выбрать — аккумуляторные или простые, нужно выяснить, чем они отличаются друг от друга. Накопители предназначены для многократного применения путем перезарядки. Их можно заряжать снова и снова — это экономически выгодно. Вам не нужно будет каждый месяц покупать новые батареи, достаточно поставить на зарядку имеющиеся.

Одно из ключевых отличий — состав. Щелочные или цинковые углеродные накопители, используют химические реакции для производства электричества, которые невозможно обратить. Когда энергия истощается, батарея становится непригодной.

Еще одно отличие — маркировка. Одноразовые батарейки обычно обозначаются комбинациями: R|CR|ER| FR|LR| PR|SR, а аккумуляторные — KR|HR|ZR.

Накопитель основан на электрохимических процессах, которые обращаются путем подзарядки. Они содержат реактивные вещества и элементы: никель, кадмий, металлогидриды или литий, которые активно участвуют в реакциях зарядки и разрядки. Благодаря этому, их можно эксплуатировать многократно, чтобы восстановить энергию. Пальчиковые аккумуляторы — самые лучшие в своем классе.

Еще одно отличие аккумуляторов от обычных — внешний вид. У них стандартные форм-факторы: AA, AAA, C, D и 9V. Аккумуляторная батарейка выглядит как компактное энергетическое устройство, готовое к применению. Но внутри у них есть элементы и схемы, которые позволяют им функционировать повторно.

Но как определить, батарейка или заряжающийся пальчиковый аккумулятор перед вами, если по какой-либо причине маркировки нет? Нужно взять мультиметр или вольтметр и измерить напряжение элемента питания. Номинальное напряжение АА и ААА — 1,5 В, а у аккумуляторов таких же габаритов оно составляет 1,2В.

Форм-фактор

Форм-фактор аккумуляторных батареек определяет размеры и конфигурацию — это нужно, чтобы соответствовать спецификациям техники. Гаджетам требуются разные типы и размеры. Поэтому нужно знать форм-фактор. Аккумуляторные батарейки бывают нескольких видов:

1. AA (LR6) и AAA (LR3) — это самые распространенные стандарты. У AA большие параметры и емкость, а AAA — меньший размер и вместимость.
2. C и D — они больших габаритов и емкости, чем AA и AAA.
3. 9V — применяется в радиоприемниках, детекторах дыма, беспроводных микрофонах и так далее. У них прямоугольная форма и часто называются «блочными».

Существуют и другие специализированные стандарты аккумуляторов, предназначенные для конкретных устройств и приложений. Например, в фотографии широко используются NP-FW50, EN-EL14 или LP-E6, которые специально разработаны для совместимости с определенными моделями.

При выборе аккумуляторных батареек важно убедиться, что форм-фактор соответствует требованиям механизма. Неправильный стандарт может привести к неверной посадке или неподходящему подключению, что может стать причиной неисправности гаджета или повреждению. Перед покупкой накопителей внимательно ознакомьтесь с рекомендациями производителя.

Некоторые фирмы выпускают аккумуляторы AA или AAA с незначительными вариациями размеров, которые немного отличаются от стандартных. Поэтому, приобретая товар, рекомендуется придерживаться того же производителя, что и ваш агрегат, чтобы быть уверенным в совместимости.

Технология изготовления

Существует множество разновидностей технологии изготовления аккумуляторных батареек, каждая из которых предназначена для определенных приспособлений и потребностей:

1. Никель-кадмиевые (Ni-Cd) — эта технология была одной из первых. Они характеризуются надежностью и способностью к обработке высоких токов.
2. Никель-металл-гидридные (Ni-MH) обладают хорошей вместимостью, у них отсутствует эффект памяти. Они более экологичны, поскольку не содержат вредных веществ, таких как кадмий.
3. Литий-ионные (Li-Ion) обладают энергетической плотностью и обеспечивают больший объем при более компактных габаритах. Литий-ионные обычно не обладают эффектом памяти и обеспечивают стабильную работу. Они более чувствительны к высоким температурам и опасны при неправильном применении или зарядке.
4. Литий-полимерные (Li-Po) обладают прекрасной энергетической плотностью и изготавливаются в разных формах и размерах. У них хорошая стабильность и низкий уровень саморазряда.

Кроме того, существуют и другие технологии: свинцово-кислотные (Pb-Acid), которые широко используются в автомобильной промышленности, и литий-серебряные оксидные (Li-AgO), которые применяются в медицинском оборудовании и военной технике.

Емкость

Емкость определяет количество энергии, которое процессор может хранить и поставлять устройству. В аккумуляторных батарейках она измеряется в ампер-часах (Ah) или миллиампер-часах (mAh).

Чем выше емкость, тем дольше получится обеспечивать питание гаджета. Например, 2000 mAh может создавать ток в 1 мА в течение 2000 часов, или ток в 100 мА в течение 20 часов. Фактическое время работы техники может зависеть от потребления энергии, поэтому большая емкость не всегда означает более длительное время работы.

Фотоаппараты или игровые приставки, требуют более мощной емкости, чтобы обеспечить продолжительную эксплуатацию без замены или перезарядки. Пульты дистанционного управления или клавиатуры работают долго с меньшей вместимостью.

Емкость может постепенно уменьшаться с течением времени. Поэтому при покупке накопителей, выбирайте модели с запасом производительности, чтобы учесть возможное снижение в будущем.

Напряжение

Напряжение указывает на разницу потенциалов между положительным и отрицательным полюсами накопителя и измеряется в вольтах (V). Оно может варьироваться в зависимости от их типа и предназначения. Наиболее распространенные элементы питания обладают напряжением 1,2 В (для типа NiMH и NiCd) или 3,6 В (для Li-ion). Но существуют и другие типы: на 9 В или 12 В.

Необходимо убедиться, что вольтаж соответствует требованиям гаджета, для которого они предназначены. Если оно несовместимо, то это приведет к поломке. При эксплуатации нескольких аккумуляторов в батарейных отсеках механизма, необходимо убедиться, что их напряжение согласовано. В случае несовпадения возникнет неравномерное распределение энергии или риск повреждения устройства.

Вольтаж изменяется в течение эксплуатации. Например, при разряде оно может постепенно снижаться. Поэтому рекомендуется регулярно проверять и поддерживать заряд в соответствии с их спецификацией, чтобы обеспечить стабильный вольтаж и надежное питание гаджета.

Нужно помнить, что аккумуляторы с разными напряжениями обладают разными характеристиками и свойствами. Они более габаритные и тяжелые по сравнению с теми, которые ниже вольтажом.

Количество циклов перезарядки

Цикл перезарядки происходит при потреблении полного заряда аккумулятора, что не обязательно означает одну зарядку. То есть это полное истощение батареи и последующая перезарядка. Каждый цикл перезарядки ненамного снижает емкость аккумулятора. Это важный фактор, если вы планируете использовать их в игровых контроллерах или электронных блоках.

Количество фаз перезарядки может варьироваться в зависимости от типа технологии:

1. Никель-кадмиевые (NiCd) — 500-1000 циклов перезарядки. У них низкая емкость и они подвержены «эффекту памяти», когда производительность снижается, если батарея не полностью разряжается перед повторной зарядкой.
2. Никель-металлогидридные (NiMH) обладают хорошей вместимостью и обычно предлагают около 500-1000 фаз. Они не подвержены «эффекту памяти» и менее токсичны по сравнению с NiCd.
3. Литий-ионные (Li-ion) широко распространены в современных приборах. Они предлагают около 300-500 циклов. Они не подвержены «эффекту памяти», но их производительность со временем постепенно снижается.
4. Литий-полимерные (Li-Po) предлагают около 300-500 фаз. Литий-полимерные не подвержены «эффекту памяти».

Благодаря перезарядке, заряжающиеся пальчиковые батарейки — удобный и экономичный вариант. Количество циклов — приблизительный показатель, и фактическое количество может варьироваться в зависимости от условий пользования, способа зарядки и других факторов. По мере увеличения количества фаз производительность будет постепенно снижаться.

Подходят для питания

Для определения подходящего типа аккумулятора для различных механизмов необходимо учитывать условия эксплуатации, потребляемый ток и наличие защиты от перезаряда.

• Для MP3-плееров, аудиопроигрывателей, телефонов, цифровых камер, беспроводных мышей и другого компьютерного оборудования рекомендуется использовать Li-Ion. Они работают в нормальных условиях, не потребляют большие токи, но требуют длительной и непрерывной работы. Нужно удостовериться, что у гаджета есть контроль перезаряда. Аккумуляторные батарейки — лучший вариант для фотоаппарата.

• Для часов, фонариков и другой бытовой техники — Ni-MH. Они способны выдерживать полный разряд, обладают хорошим ресурсом.

• Для игрушек можно применять как Ni-MH, так и Ni-Cd, поскольку они более доступны и менее требовательны. Ni-Cd можно оставить незаряженными в игрушке, это не повлияет на их работу. Следует помнить, что Ni-Cd содержат токсичные вещества, поэтому их не следует вставлять в игрушки, где есть риск повреждения корпуса батареи.

• Для пультов ДУ можно воспользоваться любые дешевые аналоги, поскольку их потребление тока незначительно. Здесь основным критерием выбора становится цена.

• Для пультов сигнализации подойдут Ni-MH или Ni-Cd, поскольку они не замерзнут при низких температурах и не прекратят работу внезапно, когда срабатывает защита от перезаряда.

• Для электроинструмента, фотовспышек и другой техники с большим потреблением тока — Ni-Cd или Li-Ion, специально разработанные для этих целей.

• Для дронов и компактных гаджетов удобнее применять плоские Li-pol с соответствующим вольтажом.

Зарядка от разъема USB

Зарядка аккумуляторных батареек от разъема USB — популярный и удобный способ питания в последние годы. Universal Serial Bus — стандартный интерфейс, который применяется для подключения устройств к компьютерам и другим источникам питания.

Одно из главных преимуществ зарядки накопителя от разъема USB — широкая доступность. Смартфоны, планшеты, фотоаппараты, наушники и другие электронные гаджеты оснащены такими разъемами. Это означает, что вы можете использовать стандартный USB-кабель и зарядное для подключения и зарядки их от любого источника питания.

Зарядка от разъема USB обладает удобством и портативностью. Вы можете заряжать батареи прямо через компьютер, ноутбук, автомобильный адаптер или зарядное. Это особенно удобно в поездках, когда у вас нет доступа к стандартным розеткам электросети. Кроме того, многие переносные механизмы, такие как power bank, специально разработаны для зарядки от разъема USB и позволяют заряжать источники в любое время и в любом месте.

Зарядка от USB особенно удобная для батарей, у которых есть встроенный разъем. Это позволяет подключать их непосредственно к порту без дополнительных кабелей или адаптеров. Такие накопители часто называются «USB-батареями» или «портативными зарядными».

Наконец, при использовании зарядки от разъема USB стоит учитывать некоторые меры предосторожности. Советуем покупать оригинальные и сертифицированные кабели и зарядные, чтобы избежать потенциальных проблем, таких как перегрев или перегрузка. Рекомендуется следить за процессом зарядки и избегать длительного подключения аккумуляторов к USB-источникам питания после полной зарядки, чтобы избежать повреждения.

Рейтинг лучших

Когда дело касается выбора батарейки или аккумулятора, то второй вариант однозначно лучше. В интернет-магазине Офисмаг представлены производители DURACELL, GP, SONNEN. Эти бренды предлагают модели с разными характеристиками.

Отметим здесь несколько товаров для разных целей:

Так, SONNEN ААА 650 мАч подойдут для применения в различной технике. Они относятся к виду Ni-MH и могут многократно перезаряжаться, выдерживают около тысячи рабочих циклов. Элементы питания способны прослужить в течение длительного времени.

А GP 20R8H-2CRU1 совершенно неприхотливы – они способны работать в широком температурном диапазоне – от -20°С до +50°С. Это значит, что они станут хорошим помощником в самой экстремальной ситуации.

Duracell AAA 900 мАч позволяют совершать до 100 циклов. Они продаются уже заряженными, поэтому можно начать их использование сразу же после приобретения. Неиспользованный заряд сохраняется до 12 месяцев.

В Офисмаг вы сможете выбрать удобные формы оплаты, сервисы по оформлению и доставке заказа.

Заключение

При выборе аккумуляторных батареек важно учитывать такие факторы, как форм-фактор, технология изготовления, емкость, напряжение, количество фаз перезарядки, совместимость с прибором, наличие USB-зарядки и рейтинг производителя. Учтите требования техники и выберите элементы питания, которые наилучшим образом соответствуют вашим потребностям. Хорошие аккумуляторные батарейки обеспечат долгий срок службы и надежное питание для ваших электронных гаджетов.

Обратите внимание, что при использовании аккумуляторных батареек необходимо следовать инструкциям производителя и правилам безопасности, чтобы избежать возможных проблем и повреждений техники. Надеемся, что эта статья помогла разобраться в выборе аккумуляторных батареек.

Виды, размеры, характеристики и аналоги элементов питания (батареек)

Типы гальванических элементов питания

Гальванический элемент является первичным источником энергии, группа элементов с определенным соединением полюсов — батарейка, напряжение между контактами которой равно сумме напряжений от всех элементов. Мы пишем об элементах как источниках питания с напряжением 1,5 В и 3 В (литий) и батарейках, как их принято называть в общей массе, в том числе и о сборках элементов с напряжением от 3 В (с шагом в 1,5 В) в зависимости от количества элементов в батарейке. Так проще адаптировать описание к привычному употреблению слов.

Напряжение одного гальванического элемента колеблется в пределах 1,2 — 1,55 В в зависимости от типа. О типоразмерах, емкости, саморазряде и других особенностях рассказываем ниже.

Химические реакции гальванических элементов питания

Виды батареек по химическому составу

Виды батареек по химическому составу

Химический состав батарейки определяет ее эксплуатационные свойства и стоимость. С физико-химической точки зрения батарейка, а точнее, гальванический элемент, вырабатывает ток за счет окислительно-восстановительной электрохимической реакции, протекающей между металлами полюсов в растворе электролита. В любом элементе есть плюс и минус, есть электролит, активная среда. Названия и классификация связаны с происхождением и составом электролита и активным металлом на полюсах.

Солевые батарейки

Наиболее дешевые и самые первые массовые гальванические элементы с маркировкой R — солевые, полюса которых состоят из цинка (графита) и двуокиси марганца, погруженных в хлорид аммония.

Щелочные батарейки

Более энергоемкие и удобные с точки зрения продолжительности работы — алкалиновые гальванические элементы с маркировкой LR появились позже под названием щелочные, так как в роли электролита выступает гидроксид калия.

Серебряные батарейки

Их можно отнести к разновидности щелочных по типу электролита, но это не «алкалайн». Катод элемента этого типа состоит из оксида серебра, отсюда и название. Гальванические элементы с серебряным катодом и щелочным электролитом (SR) характеризуются компактностью и высокими показателями электроемкости, поэтому их применяют в часах, калькуляторах, материнских платах ПК и ноутбуков для питания памяти загрузчика. Такие батарейки иногда называют серебряно-цинковыми щелочными элементами.

Литиевые батарейки

Литиевые батарейки и составляющие их гальванические элементы с маркировкой CR имеют на плюсовой стороне литий, а заполнены могут быть разными видами электролитов, это определяет производитель. Важным преимуществом этих источников считается минимальный саморазряд — батарейки хранятся годами и не теряют свойств.

Воздушно-цинковые батарейки

Обозначаются PR, используются ограниченно, в основном в медицинских приборах. При высокой емкости очень быстро саморазряжаются, поэтому крайне мало распространены в быту и других областях, кроме медицины. Хранение батареек с кислородным анодом должно обеспечивать полную герметичность, поэтому после вскрытия упаковки элементы быстро приходят в негодность. Емкость элементов превышает соответствующий показатель литиевых в 2 — 3 раза.

Виды батареек

Сравнение солевых и алкалиновых щелочных батареек показывает, что алкалин (алкалайн) имеет более высокие показатели емкости, значит, такие элементы проработают дольше в приборах со средним и высоким потреблением энергии. При выборе следует учитывать, что солевые батарейки имеют меньший вес, стоят гораздо дешевле, но склонны к разгерметизации. Как они текут со временем, знают все, кто пользовался этими источниками питания.

Наиболее передовым решением с точки зрения энергоемкости, ресурса работы при высоком потреблении считаются литиевые элементы. Но стоят они дороже алкалайна и солевых батареек. Литиевый состав электрода чувствителен к попаданию влаги, поэтому этот тип батареек выпускается в надежно герметизированном корпусе. При контакте с водой литиевые элементы могут сильно нагреваться.

Что касается выбора, то стоит исходить из соотношения цены и энергоемкости элемента в зависимости от прибора, в котором они используются. Например, для светодиодного фонарика с одной небольшой сборкой или одним источником подойдет и солевая батарейка. А для питания электромеханического тонометра с насосом и моторчиком лучше всего либо алкалайн, либо комплект литиевых батареек, так как двигатель прибора требует стабильного и высокого тока, а это ускоряет разряд источника.

Типы батареек по размеру и их обозначения

Для удобства выбора и использования производители устанавливают стандарт батареек (элементов), который принято называть типоразмером. Это означает, что в определенной маркировке заложена информация о размерах (соотношении размеров) изделия.

Рекомендуем ориентироваться по наглядной шкале типоразмеров и таблице.

Американская маркировка

Обходная маркировка

Кодированные обозначения

По типу

Ширина в мм

Высота в мм

Емкость в mAh.

1604, 6F22, 6R611604A, 6LF22, 6LR61, MN1604, MX1604

ANSI-1181A, 8LR23, 8LR932, GP23A, E23A, LRV08, MN21, V23GA

Мы привыкли к обозначению типоразмера как сочетанию букв (А, АА) и разговорному — пальчиковая, мизинчиковая, таблетка, круглая батарейка.

Типоразмер батареек

Таблица соответствия аналогов часовых батареек

Таблица аналогов соответствия воздушно-цинковых элементов питания — батареек для слуховых аппаратов

Таблица аналогов соответствия плоских литиевых батареек — таблетки (CR)

* Параметры ёмкости и тока могут отличаться в зависимости от производителя. В качестве примера взяты замеры двух батареей CR2032 от разных производителей.
