Как создать чипы?
Как делают чипы?Наносим слой кремния Первое, что необходимо сделать, — создать на поверхности кремниевой подложки диаметром в 30 см дополнительный слой. . Наносим защитный слой . Наносим слой фоторезиста . Облучаем ультрафиолетом . Травим . Легируем . Делаем окна . Тестируем
Как разрабатываются и производятся процессоры: изготовление чипа
Это третья статья из серии о проектировании ЦП. В первой статье мы рассмотрели архитектуру компьютера и объяснили его работу на высоком уровне. Во второй статье говорилось о проектировании и реализации некоторых компонентов чипа. В третьей части мы узнаем, как архитектурные проекты и электрические схемы становятся физическими чипами.
Как превратить кучу песка в современный процессор? Давайте разберёмся.
Часть 1: Основы архитектуры компьютеров (архитектуры наборов команд, кэширование, конвейеры, hyperthreading)
Часть 2: Процесс проектирования ЦП (электрические схемы, транзисторы, логические элементы, синхронизация)
Часть 3: Компонование и физическое производство чипа (VLSI и изготовление кремния)
Часть 4: Современные тенденции и важные будущие направления в архитектуре компьютеров (море ускорителей, трёхмерное интегрирование, FPGA, Near Memory Computing)
Как говорилось ранее, процессоры и вся другая цифровая логика составлены из транзисторов. Транзистор — это переключатель с электрическим управлением, который может включаться и отключаться подачей или отключением напряжения на затворе. Мы сказали, что существует два вида транзисторов: nMOS-устройства пропускают ток, когда затвор включён, а pMOS-устройства пропускают ток при выключенном затворе. Базовая структура процессора — это транзисторы, созданные из кремния. Кремний — это полупроводник, потому что он занимает промежуточное положение — не проводит ток полностью, но и не является изолятором.
Чтобы превратить кремниевую пластину в практическую электрическую схему добавлением транзисторов, производственные инженеры используют процесс под названием «легирование«. Легирование — это процесс добавления в базовый субстрат кремния тщательно выбранных примесей для изменения его проводимости. Цель заключается в том, чтобы изменить поведение электронов так, чтобы мы могли ими управлять. Существует два вида транзисторов, а значит, и два основных вида легирования.
Процесс изготовления пластины до размещения чипов в корпусе.
Если мы добавим точно контролируемое количество элементов-доноров электронов, например, мышьяка, сурьмы или фосфора, то можем создать область n-типа. Поскольку область пластины, на которую нанесены эти элементы, теперь имеет избыток электронов, она становится отрицательно заряженной. Отсюда взялось название типа (n — negative) и буква «n» в nMOS. Добавляя на кремний такие элементы-акцепторы электронов, как бор, индий или галлий, мы можем создавать область p-типа, заряженную положительно. Отсюда взялась буква «p» в p-типе и pMOS (p — positive). Конкретные процессы добавления этих примесей к кремнию называются ионной имплантацией и диффузией; их мы в статье рассматривать не будем.
Теперь, когда мы можем управлять электропроводимостью отдельных частей кремниевой пластины, можно скомбинировать свойства нескольких областей для создания транзисторов. Транзисторы, используемые в интегральных схемах и называющиеся MOSFET (Metal Oxide Semiconductor Field Effect Transistors, МОП-структуры, структуры «металл-оксид-проводник»), имеют четыре соединения. Контролируемый нами ток течёт между истоком (Source) и стоком (Drain). В n-канальном устройстве ток обычно входит в сток и выходит из истока, а в p-канальном устройстве он обычно течёт из истока и выходит из стока. Затвор (Gate) — это переключатель, используемый для включения и отключения транзистора. Наконец, у устройства есть тело транзистора (Body), которое не относится к процессору, поэтому мы не будем его рассматривать.
Физическая структура инвертора в кремнии. Области разных цветов имеют разные свойства проводимости. Заметьте, как разные кремниевые компоненты соответствуют схеме справа
Технические подробности работы транзисторов и взаимодействия отдельных областей — это содержание целого курса колледжа, поэтому мы коснёмся только основ. Хорошая аналогия их работы — это разводной мост над рекой. Автомобили — электроны в транзисторе — хотят перетечь с одной стороны реки на другую, это исток и сток транзистора. Возьмём для примера nMOS-устройство: когда затвор не заряжен, разводной мост поднят и электроны не могут течь по каналу. Когда мы опускаем мост, то образуем дорогу над рекой и автомобили могут свободно перемещаться. То же самое происходит в транзисторе. Зарядка затвора образует канал между истоком и стоком, позволяющий току течь.
Для точного контроля над расположением на кремнии разных областей p и n производители, например Intel и TSMC используют процесс под названием фотолитография. Это чрезвычайно сложный многоэтапный процесс и компании тратят миллиарды долларов на его усовершенствование для того, чтобы создавать более мелкие, быстрые и энергоэффективные транзисторы. Представьте сверхточный принтер, который можно использовать для рисования на кремнии паттернов для каждой области.
Процесс изготовления транзисторов на чипе начинается с чистой кремниевой пластины (подложки). Она нагревается в печи для создания на поверхности пластины тонкого слоя диоксида кремния. Затем на диоксид кремния наносится светочувствительный фоторезистивный полимер. Освещая полимер светом определённых частот, мы можем обнажать полимер в тех областях, где хотим выполнять легирование. Это этап литографии, и он схож с тем, как принтеры наносят чернила на определённые области страницы, только в меньшем масштабе.
Пластина протравливается плавиковой кислотой для растворения диоксида кремния в местах, где был удалён полимер. Затем фоторезист убирается, оставляя только находящийся под ним оксидный слой. Теперь на пластину можно нанести легирующие ионы, которые имплантируются только в местах, где отсутствует оксид.
Этот процесс маскирования, формирования и легирования повторяется десятки раз для медленного построения каждого уровня элементов в полупроводнике. После завершения базового уровня кремния поверх можно создать металлические соединения, соединяющие разные транзисторы. Чуть позже мы подробнее поговорим об этих соединениях и слоях металлизации.
Разумеется, производители чипов не выполняют процесс создания транзисторов под одному. При проектировании нового чипа они генерируют маски для каждого этапа процесса изготовления. Эти маски содержат местоположения каждого элемента миллиардов транзисторов чипа. Несколько чипов группируются вместе и изготавливаются совместно на одном кристалле.
После изготовления пластины она разрезается на отдельные кристаллы, которые помещаются
в корпуса. Каждая пластина может содержать сотни или даже больше чипов. Обычно чем более мощный производится чип, тем больше будет кристалл, и тем меньше чипов производитель может получить с каждой пластины.
Можно подумать, что нам просто стоит производить огромные супермощные чипы с сотнями ядер, но это невозможно. В настоящее время самым серьёзным фактором, мешающим создавать всё более крупные чипы, являются дефекты в процессе производства. Современные чипы содержат миллиарды транзисторов и если хотя бы одна часть одного транзистора сломана, то может быть выброшен весь чип. При увеличении размера процессоров вероятность неисправности чипа повышается.
Продуктивность процессов изготовления своих чипов компании тщательно скрывают, но её можно примерно оценить в 70-90%. Компании обычно изготавливают чипы с запасом, потому что знают, что некоторые части не будут работать. Например, Intel может спроектировать 8-ядерный чип, но продавать его только как 6-ядерный, потому что рассчитывает, что одно или два ядра могут быть сломаны. Чипы с необычно низким количеством дефектов обычно откладываются для продажи по более высокой цене. Этот процесс называется binning.
Один из самых серьёзных маркетинговых параметров, связанных с изготовлением чипов — это размер элементов. Например, Intel осваивает 10-нанометровый процесс, AMD использует для некоторых GPU 7-нанометровый, а TSMC начала работу над 5-нанометровым процессом. Но что означают все эти числа? Традиционно размером элемента называется минимальное расстояние между стоком и истоком транзистора. В процессе развития технологий мы научились уменьшать транзисторы, чтобы на одном чипе их помещалось всё больше. При уменьшении транзисторов они также становятся всё быстрее и быстрее.
Глядя на эти числа, важно помнить, что некоторые компании могут основывать размер техпроцесса не на стандартном расстоянии, а на других величинах. Это значит, что процессы с разным размером у различных компаний могут на самом деле приводить к созданию транзисторов одинакового размера. С другой стороны, не все транзисторы в отдельном техпроцессе имеют одинаковый размер. Проектировщики могут решить ради компромиссов сделать некоторые транзисторы крупнее других. Мелкий транзистор будет быстрее, потому на зарядку и разрядку его затвора требуется меньше времени. Однако мелкие транзисторы могут управлять только очень малым количеством выходов. Если какой-то кусок логики будет управлять чем-то, требующим много мощности, например, контактом вывода, то его придётся сделать намного больше. Такие транзисторы вывода могут быть на порядки величин больше, чем транзисторы внутренней логики.
Снимок кристалла современного процессора AMD Zen. Эта конструкция состоит из нескольких миллиардов транзисторов.
Однако проектирование и изготовление транзисторов — это только половина чипа. Нам необходимы проводники, чтобы соединить всё согласно схеме. Эти соединения создаются при помощи слоёв металлизации поверх транзисторов. Представьте многоуровневую дорожную развязку с въездами, выездами и кучей пересекающихся дорог. Именно это и происходит внутри чипа, только в гораздо меньшем масштабе. У разных процессоров разное количество металлических связующих слоёв над транзисторами. Транзисторы уменьшаются, и для маршрутизации всех сигналов требуется всё больше слоёв металлизации. Сообщается, что в будущем 5-нанометровом техпроцессе TMSC будет использоваться 15 слоёв. Представьте 15-уровневую вертикальную автомобильную развязку — это даст вам представление о том, насколько сложна маршрутизация внутри чипа.
На показанном ниже изображении с микроскопа показана решётка, образованная семью слоями металлизации. Каждый слой плоский и при поднимании вверх слои становятся больше, чтобы способствовать снижению сопротивления. Между слоями есть крошечные металлические цилиндрики, называемые перемычками, которые используются для перехода на более высокий уровень. Обычно каждый слой меняет направление относительно слоя под ним, чтобы снизить нежелательные ёмкостные сопротивления. Нечётные слои металлизации могут использоваться для создания горизонтальных соединений, а чётные — для вертикальных соединений.
Можно понять, что управление всеми этими сигналами и слоями металлизации очень быстро становится невероятно сложным. Чтобы способствовать решению этой проблемы, применяются компьютерные программы, автоматически располагающие и соединяющие транзисторы. В зависимости от сложности конструкции программы даже могут транслировать функции высокоуровневого кода на C вниз до физических расположений каждого проводника и транзистора. Обычно разработчики чипов позволяют компьютерам генерировать основную часть конструкции автоматически, а затем изучают и вручную оптимизируют отдельные критически важные части.
Когда компании хотят создать новый чип, они начинают процесс проектирования со стандартных ячеек, предоставляемых компанией-изготовителем чипов. Например, Intel или TSMC предоставляют проектировщикам такие базовые части, как логические элементы или ячейки памяти. Проектировщики могут комбинировать эти стандартные ячейки в любой чип, который хотят произвести. Затем они отправляют на фабрику — место, где необработанный кремний превращается в рабочие чипы — электрические схемы транзисторов чипа и слоёв металлизации. Эти схемы превращаются в маски, которые используются в описанном выше процессе изготовления. Далее мы посмотрим, как может выглядеть процесс проектирования чрезвычайно простого чипа.
Первой мы видим схему инвертора, который является стандартной ячейкой. Заштрихованный зелёный прямоугольник наверху — это pMOS-транзистор, а прозрачный зелёный прямоугольник внизу — nMOS-транзистор. Вертикальный красный проводник — это поликремниевый затвор, синие области — это металлизация 1, а сиреневые области — металлизация 2. Вход A входит слева, а выход Y выходит справа. Соединения питания и заземления выполнены сверху и снизу на металлизации 2.
Скомбинировав несколько логических элементов, мы получили простой 1-битный арифметический модуль. Эта конструкция может складывать, вычитать и выполнять логические операции с двумя 1-битными входами. Идущие вверх заштрихованные синие проводники это слои металлизации 3. Немного более крупные квадраты на концах проводников — это перемычки, соединяющие два слоя.
Наконец, объединив вместе множество ячеек и примерно 2 000 транзисторов, мы получили простой 4-битный процессор с 8 байтами ОЗУ на четырёх слоях металлизации. Увидев, насколько он сложен, можно только представлять, как трудно проектировать 64-битный процессор с мегабайтами кэша, несколькими ядрами и 20 с лишним этапами конвейера. Учитывая то, что у современных высокопроизводительных ЦП есть до 5-10 миллиардов транзисторов и дюжина слоёв металлизации, не будет преувеличением сказать, что они буквально в миллионы раз сложнее нашего примера.
Это даёт нам понять, почему новый процессор является таким дорогостоящим куском технологий и почему AMD и Intel так долго выпускают новые продукты. Для того, чтобы новый чип прошёл путь от чертёжной доски до рынка, обычно требуется 3-5 лет. Это значит, что самые быстрые современные чипы созданы на технологиях, которым уже несколько лет, и что мы ещё много лет не увидим чипов с современным уровнем технологий изготовления.
В четвёртой и последней статье серии мы вернёмся к физической сфере и рассмотрим современные тенденции в отрасли. Что разрабатывают исследователи, чтобы сделать следующее поколении компьютеров ещё быстрее?
Как делают микропроцессоры
Большие дела начинаются с малого. Это высказывание справедливо для многих вещей, но в этой статье пойдет речь об изготовлении микропроцессоров, которыми нашпигованы самые разные бытовые приборы, что вас окружают, от смартфонов и до холодильников.
Содержание
Подготовка сырья
Компьютерные чипы сложнейшей структуры, способные производить мгновенные вычисления, рождаются огромных тиглях из кварцевого стекла, наполненных до краев песком, прошедшим многоступенчатую очистку.
Прежде всего из песка, набранного в каком-нибудь карьере, получают «технический» кремний путем добавления в минерал углерода при высокой температуре. Получившийся в результате кремний при чистоте достигает 98%, но все еще совершенно не подходит для целей электронной промышленности и, чтобы стать «электронным кремнием», ему требуется дополнительная обработка хлором. В процессе каскада химических реакций с хлором, кремний буквально синтезируется заново, избавляясь от последних признаков примесей.
Только после этого тигель с чистейшим электронным кремнием помещают в герметичную печь, которая наполнена аргоном. Конечно, можно было бы откачать из нее воздух, но создать идеальный вакуум на земле очень сложно, если не невозможно, а с химической точки зрения аргон дает практически тот же эффект. Этот инертный газ замещает кислород, защищая состав от окисления, а сам никак не реагирует с кремнием в тигле.
Только после этого бывший песок разогревается до 1420 градусов Цельсия, что всего на 6 градусов выше его точки плавления. Для этого используется графитовый нагреватель. Выбор материала, как и в случае с кварцем тигля, обусловлен тем, что графит не реагирует с кремнием и, следовательно, не может загрязнить материал будущего процессора.
В нагретый тигель опускается тонкий затравочный кристалл кремния, размером и формой напоминающий карандаш. Он должен запустить процесс кристаллизации. Дальнейшее можно воспроизвести в домашних условиях с раствором соли, сахара, лимонной кислоты или, например, медного купороса. Остывающий раствор начинает кристаллизироваться вокруг затравочной точки, образуя идеальную молекулярную решетку. Так выращивают кристаллы соли, так растет и кремний.
Затравочный кристалл кремния постепенно поднимают из тигля, со скоростью примерно полтора миллиметра в минуту, и с ним из раствора поднимается растущий монокристалл. Рост кристалла происходит медленно и на один тигель уходит в среднем 26 часов, так что производство работает круглосуточно.
За это время образуется «буля» — цельный цилиндрический кристалл диаметром 300 миллиметров, длиной до 1-2 метров и весом около 100 килограммов. Если взглянуть на него под сильным увеличением, взгляду откроется строгая структура — идеальная кристаллическая решетка из атомов кремния, совершенно однородная по всему объему.
Кристалл настолько прочен, что его вес может выдержать нить диаметром всего 3 миллиметра. Так что, готовую заготовку для процессоров вытягивают из тигля за тот самый затравочный кристалл.
Однако с «буля» обращаются аккуратнее, чем с антикварной вазой, кристалл выдерживает огромные нагрузки на разрыв, но чрезвычайно хрупок.
После химического и рентгеноскопического исследования для проверки чистоты кристалла и правильности молекулярной решетки, заготовку помещают в установку для резки кремния. Она разделяет кристалл на пластины толщиной около 1 миллиметра при помощи проволочной пилы с алмазным напылением.
Конечно, не обходится без повреждений. Какой бы острой ни была пила, после нарезки, на поверхности пластин остаются микроскопические дефекты. Так что за нарезкой следует этап полировки.
Но даже после обработки в мощной шлифовальной машине пластины кремния ещё недостаточно гладкие, чтобы пустить их на производство микрочипов. Поэтому полировку повторяют снова и снова уже с использованием химических реагентов.
В результате получается поверхность, по сравнению с которой, зеркало напоминает крупную наждачную бумагу. Такая пластина без разрывов и микродефектов становится основой для миллионов микроэлектронных устройств, образующих микросхему. Очищенные от пыли, кремниевые диски, которые принято называть «вэйфер» или «вафля» в герметичных контейнерах отправляются в чистую комнату.
В чистой комнате
В 1958 году изобретателю интегральной микросхемы Джеку Кирби удалось совершить прорыв, разместить на своей схеме один транзистор. В наши дни число логических элементов микропроцессора перевалило за миллиард и продолжает удваиваться каждые два года в соответствие с законом Мура.
Работа с такими микроскопическими деталями ставит перед изготовителями чипов серьезный вызов, поскольку даже единственная пылинка может погубить будущее изделие. Поэтому цеха площадью в пару тысяч квадратных метров, полностью изолируют от внешнего мира, оснащают сложнейшими системами очистки и кондиционирования воздуха, делающими его 10000 раз чище, чем в хирургической палате.
Все специалисты, работающие в такой чистой комнате, не просто соблюдают стерильность, но и носят защитные костюмы из антистатических материалов, маски, перчатки. И все же, несмотря на все предосторожности, чтобы уменьшить риск брака, компании-производители процессоров стараются автоматизировать максимум операций, производимых в чистой комнате, возложив их на промышленных роботов.
Процесс изготовления процессоров поставлен на конвейер. Доставленная в герметичном боксе идеально ровная «вэйфер» проходит через 400-500 технологических операций и выходит из цеха только спустя несколько месяцев уже в виде готового микрочипа.
Создание из «вафли» микрочипа подразумевает построение сложнейшей технологической цепочки, описать которую в деталях нет никакой возможности из-за ограничений на объемы статьи. Даже если бы их не было, компании вроде Intel и AMD вовсе не спешат делиться секретами производства. В конструкторских отделах компаний проектируются сложнейшие трехмерные схемы взаимного расположения элементов процессора — топологии микросхем. Они представляют собой многоуровневое нагромождение элементов, которое разделяется на слои и послойно наносится на кремниевую подложку. Делать это вручную, конечно же невозможно, слишком тонкий процесс, слишком мелкие элементы, буквально нанометрового размера.
Процессоры Intel восьмого поколения, известные под обозначением Coffee Lake, усеяны 14 нанометровыми транзисторами, AMD анонсировала второе поколение процессоров AMD Ryzen, известное под кодовым названием Pinnacle Ridge построенных на 12 нанометровых элементах. Новейшие видеокарты NVIDIA с архитектурой ядер Volta также построены по 12 нанометровой технологии. Система на чипе Qualcomm Snapdragon 835 еще миниатюрнее — всего 10 нанометров. Постоянно уменьшать размеры функциональных элементов процессора и, следовательно, увеличивать его производительность, удается благодаря совершенствованию технологии под названием фотолитография.
В общих чертах этот процесс можно описать следующим образом:
Сначала пластина кремния покрывается основой — материалом, которой должен будет стать частью будущей схемы, затем поверх равномерным слоем наносится химический реагент, чувствительный к свету. Этот состав выполнит всю работу, но суть позже.
Прежде из корпоративных архивов извлекается хранимая в строжайшем секрете подробная схема процессора. Ее нижний слой представляют в виде негатива и переносят на фотошаблон —защитную пластину, действующую подобно трафарету. Она значительно больше чипа, так что проходящий сквозь нее свет фокусируют при помощи сложной системы линз, уменьшая проецируемое изображение до нужного размера.
В тех местах, где свет не достигает кремния, пластина остается нетронутой, в освещенных он инициирует реакцию в химическом реагенте, меняющую его свойства. Затем будущий процессор обработают еще одним составом, и эти участки растворятся, оставив только те области, что не подвергались воздействию. Они-то и образуют токопроводящие логические элементы процессора.
После на пластину нанесут слой диэлектрика и поверх добавят новые компоненты процессора, опять же, при помощи фотолитографии.
Некоторые слои нагреваются, на некоторые воздействуют ионизированные плазмы, а другие покрываются металлом. Каждый тип обработки изменяет свойства слоя и медленно создает часть головоломки, формирующей конкретную модель чипа. В результате получается своеобразный слоёный пирог, где у каждого слоя своя функциональность и они связаны между собой сложным образом по средствам «дорожек» из атомов меди, которую осаживают на кремниевую подложку из раствора сульфата меди, пропуская через него электрический ток.
Это завершающий этап обработки, после которого микрочипы проверяют на работоспособность. Несмотря на все меры предосторожности и многодневные усилия процент брака остается высок. Роботы выберут и вырежут из кремниевой пластины только 100% работоспособные чипы.
Они будут рассортированы по показателям энергоэффективности, токам, и максимальным рабочим частотам, получат различные обозначения и, в конечном счете, будут проданы по различной цене.
Последние штрихи
На пути к покупателям процессоры покидают чистую комнату и отправляются на сборочную линию, где готовую микросхему приклеивают на квадрат, называемый подложкой. Кристалл спаивается с ней в специальной печи при температуре 360 градусов Цельсия.
Затем чип накрывается крышкой. Она служит и для защиты все еще хрупкого кремния от повреждений и для отвода от него тепла. Вы наверняка хорошо ее себе представляете, именно к крышке будет прижиматься основание системы охлаждения, будь то кулер или теплообменник СВО (системы водяного охлаждения). Это не менее ответственный этап, чем предыдущий. Ведь от того, насколько хорошо крышка процессора отводит тепло от кристалла во многом зависит стабильность и скорость его работы, его будущая максимальная производительность.
Старые процессоры Intel буквально припаивались к теплораспределительным крышкам. Однако последние поколения фирменных чипов получают прокладку-термоинтерфейс между кристаллом и крышкой и охлаждаются хуже, что очень огорчает энтузиастов компьютерного железа, желающих выжать максимум из своих приобретений. Дошло до того, что они «скальпируют» процессоры — самостоятельно снимают с них теплораспределитель и заменяют термоинтерфейс на более эффективный. Но не будем отвлекаться на хитрости оверклокинга, поскольку процессор еще не готов.
Завершающий этап — создание электрических контактов, которые свяжут микропроцессор с материнской платой компьютера. Обычно для этого изготавливают оловянные цилиндрики, так называемые «ножки» процессора, которые сначала приклеиваются, а затем припаиваются к подложке, где для них заранее предусмотрены места. Для микрочипов с большим количеством связей вместо ножек иногда используют мелкие оловянные шарики, так как они крепче и надежнее, однако в последнее время от них стали отказываться в пользу простых контактных площадок.
Законченный микрочип промывают в растворе воды с растворителем, чтобы удалить лишний флюс и грязь, а затем проводят финальную проверку качества проделанной работы. Это могут быть как стресс-тесты производительности, как в чистой комнате, так и более суровые испытания. Так, чипы, предназначающиеся для работы в экстремальных условиях, например, в космической и военной отраслях, помещаются герметичные в корпуса из керамики и многократно тестируются при экстремальных температурах в вакуумных камерах.
Затем, в зависимости от назначения микропроцессора, он отправляется прямо в руки покупателей, а затем в сокеты материнских плат, или на другие заводы, где маленький кремниевый кристалл займет свое место на компьютерной плате видеокарты, космического спутника, умного холодильника, а может быть попадет в корпус смартфона.
Как Россия сделала "ход конем" в разработке процессоров.
Трехмерная структура! Раз в нанометрах мы отстаем, значит пойдем не вширь, а вглубь. Начался выпуск чипов на основе арсенида галлия.
Производство чипов состоит более чем из 300 операций. Упрощенно можно разделить ЭТО на два этапа.
а) Подготовка подложки
Подложка — это тонкая круглая пластина диаметром 200-450 мм. Из монокристалла высочайшей чистоты. Лучшие в мире подложки делают в России, из сапфира (искусственного). 80% мирового рынка сапфировых подложек принадлежит нам.
Так что если мы закроем их экспорт — у мировых производителей чипов начнутся большие проблемы. Их подложки — кремниевые, и качество намного ниже наших. Да и заместить 80% рынка не так просто.

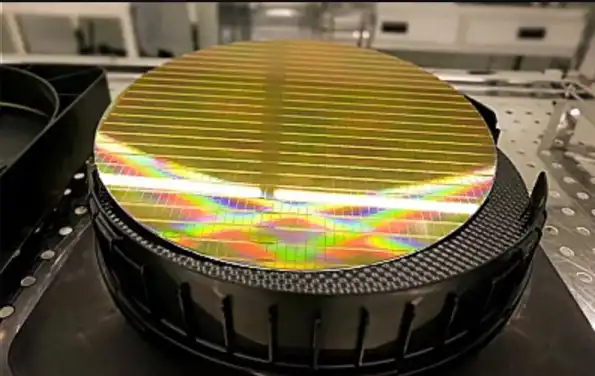

Кремниевая полированная подложка
Подложку надо полировать, механически и химически. Механическая полировка идет по 14-му классу чистоты (не плоскостность до 1 мкм)
б) Нанесение кремниевых слоев.
Я опускаю целую кучу технологических фишек. Суть в том, что на подложку один за другим напыляются слои кремния, на которых печатают» транзисторы методом липографии. Дабы разделить слои, на полученном рисунке выращивается дополнительный слой диоксида кремния. Затем напыляют новый рабочий слой. Когда всё закончится, пластину с чипами надсекают алмазным инструментом и ломают вдоль «дорожек».

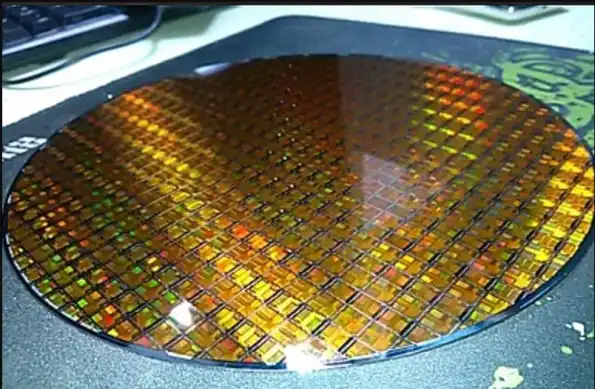

Готовая пластина с чипами
Производительность чипа
КПД чипа зависит от количества размещенных на нем транзисторов. Чем они мельче — тем их больше помещается. Прогресс идет непрерывно. Каждый новый «скачок технологии» дает уменьшение размера примерно на 30%. Каждые два года размер усыхает вдвое.
У тайваньской TSMC трех-нанометровая топология появилась в 2020-м. В прошлом году IBM заявила о создании первого 2-нм чипа. В 2029 году Intel планирует переход на 1,4 нм. Это субатомный уровень. Такие размеры требуют запредельных технологий.
А что имеется в России? Пока что самый наш продвинутый процессор — это 28-нм. «Байкал-Т1«. Двух-ядерный. Работает неплохо, но собирается пока в Тайване. К сожалению.
Как догнать и обойти запад
Лет 20 назад бригада русских талантов из Перми, не найдя в России возможностей, поехала в Англию и предложила создавать микрочипы не из кремния, а из арсенида галлия. Ребята долго искали инвесторов — без шансов. Ибо Интел и АМД устроили нашим конкретный бойкот. Потеряв лет пятнадцать, искатели вернулись домой. Ситуация уже изменилась, с деньгами проблем не было. И чипы на основе арсенида и нитрита галлия уже вовсю производятся.
Слева — монокристалл арсенида Галлия. справа — готовая пластина
В чем разница между кремнием и арсенидом галлия? Первый позволяет двухмерную архитектуру транзисторов, а второй — трехмерную. Скажете — ну и что? Там сотни слоев положат друг на дружку — тоже типа «трехмерка». Это так. Но есть разница. Все эти слои надо разделять между собой! А это очень не быстро и недешево. Плюс энергозатратность. А если разместить слои транзисторов в цельной моно-пластине, то энергопотребление падает в 3-4 раза, а быстродействие резко поднимается — раз этак в восемь!
- Вот в чем идея!
Вместо того чтобы вступить в безнадежную «гонку за нанометрами», мы создаем процессоры с передовыми характеристиками за счет трехмерной архитектуры. Выпуск перспективных процессоров уже налажен на АО «ЭОС» в Новосибирске. Это единственное предприятие, производящее пластины GaAs для устройств электронно-компонентной базы. Сейчас их маловато — мощностей не хватает. Но это будет не вечно.
-
Было бы желание и деньги — остальное приложится. Придет время и соседи за нашими процессорами в очередь построятся!
Почему Россия доминирует
Для обеспечения нужного качества (чистоты) предприятие должно выйти на «особо чистый режим». А знаете — сколько надо на это времени? Около 30 лет непрерывного идеального производства! У нас такое есть. Это ставропольский «Монокристалл«, входящий в концерн «Энергомера«.
