Как заземлить усилитель, чтобы избежать шума (за 4 шага)
Со всеми электрическими системами в вашем автомобиле, от электрических стеклоподъемников до поворотников, многие вещи могут вызывать гудение (то есть электрические соединения) в подключении ваших усилителей. Электрическое поле, создаваемое транспортным средством, может распространяться на металл шасси, и когда вы заземляете свой усилитель на активный кусок металла, может возникнуть жужжащий звук. Звук также может быть вызван плохим заземлением или даже плохим заземляющим проводом.
Шаг 1
Найдите место для подключения заземляющего провода к шасси автомобиля рядом с усилителем, но как можно дальше от кабеля питания, выходящего из усилителя. Силовой кабель может создавать электрическое поле на металле шасси или непосредственно на заземляющем проводе. Использование заземляющего провода большего диаметра с лучшей изоляцией может помочь избежать контакта провода.
Шаг 2
Найдите ближайший винт на корпусе в том месте, которое вы выбрали для подключения заземляющего провода. Ослабьте винт ровно настолько, чтобы получить доступ к металлу под ним. Очистите краску и грязь вокруг и под винтом. Вставьте разъем на конце заземляющего провода под винт и снова затяните винт, чтобы провод не двигался.
Шаг 3
Проверьте все соединения на заземляющем проводе и убедитесь, что они имеют надежное соединение, без ослабленных проводов на усилителях и автомобиле.
Шаг 4
Если гудение не исчезнет, переместите провод заземления к другой части шасси автомобиля. Одна часть шасси может создавать электрическую связь, которая производит гул, в то время как другая соседняя часть шасси может не иметь такого же соединения.
Тема: Борьба с шумами и правильное заземление в самодельном усилителе.
Борьба с шумами и правильное заземление в самодельном усилителе.
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Поделиться этим сообщением через
- Меняется ли гул или исчезает при выборе другого входа?
- Нет?
- Последний тест — отсоединить кабель от стены. Гул уходит?
- В системе должен быть контур заземления, связанный с линией.
Сообщение от UA6AFN
Сообщение от BETEPAH
Сообщение от BETEPAH
Без источника сигнала при отключенным кабеле свистит?
В усилителей может быть 2 земли-сигнальная и питающая. Они изолированны друг от друга и их соединять нельзя. Прозвоните тестером землю около входа и минус питания. У вас может быть через какой-то экран они соединены и поэтому фонит.
По фото видно, что экраны входных кабелей с обеих сторон висят в воздухе. Логично, что питается унч небось импульсником, общий провод получается через его массу, оттуда и помехи. И тем более, когда подключён к звуковой карте.
Непонятно зачем общий провод от входного разъёма поместили в отдельный кабель, а сами экраны на входных проводах висят в воздухе.
Похоже, что подключали по картинкам-фотографиям и советам егэшников
Короче:соедините между собой экраны <3 штуки>на входных проводах, замкнув экран и центральную жилу земляного провода около входного разъёма.
А лучше сделать проще без аудиафильной дебильности и безграмотности:убираются все экранированные провода. Из 2х проводов удаляется по центральной жиле и потом продергиваются 2 провода<для R и L каналов>.Один новый провод паяется на входной разъём и рег громкости, 2й новый провод на унч и рег громкости. Никакой кучи бесполезного экранированного провода, всё просто и безпомехово. Вместо 6 проводов, только 2 экранированные пары.
Вся причина неудач,потому-что не читают радиобуквари и хотят всё и сразу и не читают нотации к конструкторам"категория сложности средняя", что подразумевает уже наличие опыта и навыков после сборки простых и понятных схем.
И ещё :желание получить качество от класса Д, потом оборачивается разочарованием. Хотели от "копеечного размера" получить мощу, получите мегафонный звук.
Контуры заземления — устранение шума и гула звуковой техники
Вы только что подключили свою стерео-систему, и гудение или гул не утихают. Вы запускаете свое оборудование через кондиционеры питания, фильтры и бьетесь головой о стену, пытаясь понять, в чем дело. Поздравляем — вы только что вошли в Зону заземления…
Контуры заземления — устранение шума и гула звуковой техники
Несколько недель назад я рвал на себе волосы после того, как установил новый мощник для обзора. Это был усилитель с трехконтактным кабелем питания. Сразу после установки усилителя в мою систему из моих динамиков начал поступать очень заметный гул с частотой 60 Гц.
Левчук Александр Николаевич-
Если это случилось с вами, скорее всего, это контур заземления между вашим кабельным телевидением и другим компонентом в вашей системе (например, усилителем или активным сабвуфером). Как решить эту проблему?
Это помогает точно определить, что такое контур заземления и как он может повлиять на нашу стереосистему.
Земляная петля
Когда два или более устройств подключены к общей земле по различным путям, шума на пути станет больше, и может произойти контур заземления. Таким образом, система, заземленная в двух разных точках, с разностью потенциалов между двумя заземлениями, может вызвать нежелательное шумовое напряжение в цепях.

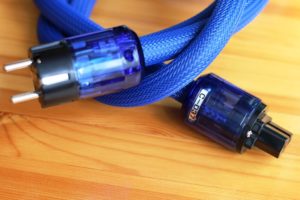

кабель силовой для звука
Токи протекают по этим множественным путям и создают напряжения, которые могут вызвать повреждение, шум или гудение 50/60 Гц в аудио- или даже в видеооборудовании.
Контур заземления можно устранить одним из двух способов:
Удалите один из путей заземления, таким образом преобразовав систему в одноточечное заземление.
Изолируйте один из путей заземления с помощью изолирующего трансформатора, синфазного дросселя, оптического соединителя, симметричной схемы или частотно-избирательного заземления.
Изолирующий трансформатор
Наиболее практичным и обычно наиболее экономичным методом для бытовых аудиоприменений является использование изолирующего трансформатора. Изолирующий трансформатор — это устройство, которое в случае кабельных сигналов позволяет всем желаемым сигналам проходить беспрепятственно, нарушая целостность заземления и, следовательно, разрывая контуры заземления.

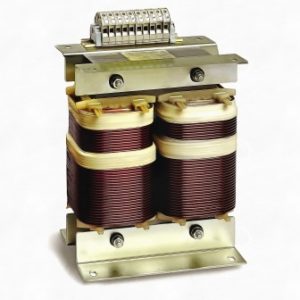

Изолирующий трансформатор
При использовании изолирующего трансформатора напряжение шума заземления теперь будет появляться между обмотками трансформатора, а не на входе схемы. Шумовая связь в первую очередь является функцией паразитной емкости между обмотками трансформатора и может быть уменьшена путем размещения экрана между обмотками. Это эффективный метод реализации, предполагающий, что трансформатор имеет достаточную полосу пропускания, не слишком дорог или громоздок, а прямой путь прохождения сигнала постоянного тока не требуется для применения.

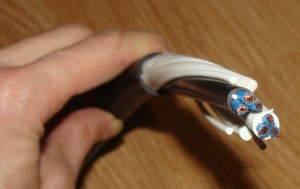

кабель Transparent Audio Reference обзор
Диагностика и устранение проблемы — устранение шума и гула в колонках
Чтобы точно определить правильное решение проблемы, вам сначала нужно найти и изолировать ее. Например, если вы просто начнете, менять местами звуковое оборудование, кабели и все сразу, вы никогда не узнаете, что на самом деле вызвало (или устранило) проблему. Кроме того, вы можете в конечном итоге выполнять все больше и больше работы, поскольку вы тратите энергию в областях, которые не имеют никакого отношения к рассматриваемой проблеме.
Начни с простого
Устранение неисправностей контуров заземления включает в себя наведение порядка и проверку нескольких основных, общих элементов, чтобы увидеть, является ли проблема простой или сложной.

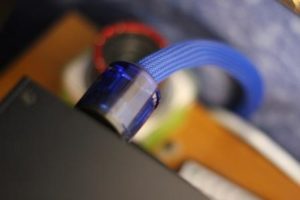

кабель силовой 220 в предусилителе клон Naim 152
Например, если регулировка громкости на вашем процессоре / ресивере не приводит к изменению уровня шума, проблема должна возникать после этого момента. Если это произошло раньше, то ресивер/усилитель звука / процессор обычно увеличивает общий уровень шума.
Работайте методично:
Начните с процессорного ресивера, чтобы определить, связано ли гудение / гудение с источником или с контуром заземления, возникающим после каскада усиления.
Обратите внимание на любые недавние изменения в системе, которые привели к этой проблеме. Скорее всего, вам будет легче локализовать проблему, если она только начинается с добавления нового оборудования.
Что вы можете сделать быстро и легко, чтобы изолировать или идентифицировать проблему и указать правильное решение (например,
отсоединив кабель от стены, чтобы проверить, не является ли кабельное телевидение источником контура заземления).
Еще один тест для устранения вашего ресивера или процессора — посмотреть, меняется ли гул в зависимости от того, какой вход вы выбрали (CD-плеер, ЦАП, кабельное телевидение и т. д.).
Тогда ваша проблема возникает на более позднем этапе в системе (скорее всего, контур заземления вызван добавлением усилителя или активного сабвуфера с трехконтактным силовым кабелем).
Другие распространенные причины устранение шума и гула гудения
Хотя в этой статье рассматривается очень распространенная проблема контура заземления, помните, что существует множество способов, которыми гудение системы могут влиять на настройку вашего домашнего кинотеатра или стерео-системы.
Распространенная проблема №1 по устранению шума звуковой техники и гула, гудения
проверьте, нет ли у вас тяжелого шнура питания или розетки в стене, которая изношена. Если контакт «горячий / нейтральный / заземленный» на вилке заземления периодически или слегка контактирует с выступом на внутренней стороне розетки, это может вызвать гудение в системе. Лучшее решение для этого — заменить розетку на подороже.
Новые и более дорогие лучше удерживают и надежнее удерживают силовые кабели. Если вы устанавливаете потолочную систему фронтальной проекции, эта розетка обязательна.
Распространенная проблема гула аппаратуры №2
Проверьте полярность розетки — возможно, она подключена наоборот. Вы можете купить прибор для проверки полярности. Это одна из первых вещей, которые вы можете захотеть , чтобы проверить, отсоединив кабельную коробку не удаляешь шум (а в некоторых случаях, обратная полярность может все еще быть виновником.)
Общие проблемы № 3 и устранение шума и гула гудения техники
СВЕТОРЕГУЛЯТОРЫ, Флуоресцентные лампы, и другие устройства, которые имеют общую цепь или общую землю с оборудованием вашего домашнего кинотеатра, могут вызывать гудение.
Устранение проблемы гула аппаратуры
Есть как минимум два практических способа решить проблему контура заземления в вашей системе. Как только вы узнаете, что проблема связана с заземлением кабельного телевидения и заземлением усилителя, как в этом случае (и во многих случаях), вы можете принимать заземление на любом устройстве на линейном уровне. Я считаю, что намного легче принять землю на линии кабельного телевидения, чем на многоканальных входах 5.1, идущих в усилитель!
НИКОГДА не используйте трехконтактный в двухконтактном адаптере переменного тока для устранения проблемы с контуром заземления. Эти устройства предназначены для обеспечения безопасного заземления (через винт крышки на заземленную розетку) в случае использования трехконтактной вилки с двухконтактной розеткой. Лучше всего безопасно принимать землю на уровне линии.
Можно попробовать использовать заземление в ситуациях, когда два заземленных элемента оборудования с небалансными соединениями испытывают проблемы с гудением, связанным с контуром заземления.
Контур заземления
Принятия на землю в несбалансированных соединениях работает эффективно только в том случае, если оба оборудования должным образом заземлены в одной и той же точке. В некоторых случаях проблема гудения может усугубиться.
Таким образом, это так называемое «исправление» следует использовать с особой осторожностью и обычно только как временное решение. Если связанное звуковое оборудование правильно заземлено, простое поднятие сигнального заземления между оборудованием может вызвать сильное гудение и потенциально повредить входной усилитель приемного оборудования из-за протекания паразитных токов по незаземленному оборудованию.

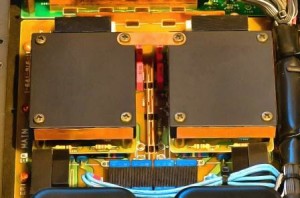

заземляющая пластина
Лучший метод использования заземления — это модифицировать кабель, чтобы включить путь переменного тока между заземлением или небольшой конденсатор. Это уменьшит вероятность того, что заземленный кабель будет улавливать радиочастотные помехи, но также может вызвать колебания частотной характеристики в зависимости от размера конденсатора и импеданса источника оборудования. Из-за этого мы считаем, что лучшим решением для устранения несимметричных контуров заземления является использование изолирующего трансформатора аудиолинии.

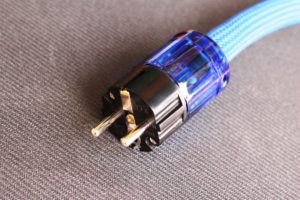

кабели питания №1 — штекер Oyaide
Дешевые решения, которые звучат слишком хорошо, чтобы быть правдой — вероятно, являются одним из самых популярных методов устранения контуров заземления — это использовать преобразователь с 75 Ом на 300 Ом, подключенный ко второму согласующему трансформатору с двумя винтовыми клеммами на 300 Ом и поместите его в линию с каналом кабельного телевидения.
Это лекарство примерно для 80% проблем с контуром заземления. Для этих и других проблем есть другие решения, но мы хотели охватить этот часто встречающийся сценарий и наметить несколько быстрых и простых решений, чтобы выбраться из тупика контура заземления.

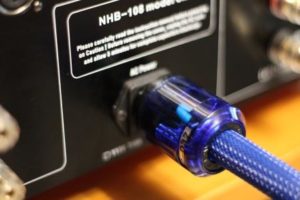

кабель силовой 220 №1 в усилителе клон Зил
Я надеюсь, что эта статья « Контуры заземления — устранение шума и гула звуковой техники » немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы мы могли вернуться к вам.
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.
Вам нужен хороший фонокорректор, новый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией приобрести хорошую звуковую технику…
Будут вопросы пишите помогу чем смогу это моя цель и программа, удачи найти свой звук.
Желаю удачи в поиске своего звука! На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.
Как заземлить усилитель звука
Встречал много разных усилков с разной разводкой земли. Одни нравились, вторые — не очень. Некоторые вообще жутко фонели из-за земляных петель в корпусе, что требовало ее переразводки.
В итоге я вывел исходя из опыта 3 основные правила заземления:
1. Что все должно сводиться в одну точку.
2. Что силовая и сигнальная земли должны быть соединены только в одном месте — общий на кондерах фильтра. По другом работать не будет.
3. Разделение аналоговой и цифроровой зели — безусловно, но для аналоговых усилков и Д класса на ШИМ-моуляции — менее актуально.
Но меня больше интересует вопрос соединения этой, земляной звезды с металлическим корпусом усилка. Точнее шасси.
Есть 2 усилка на ИИП. Немножко разных мощею и классов усиления, но схожей схемотехникой.
В одном силовая земля соединена с корпусом. Во втором — разорвана кондером на 10 нФ.
Теперь я собираю еще усилок Д класса в корпусе от DVD и развел плату ИИП с тем расчетом, чтобы сигнальную землю можно было разорвать кондером от корпуса. Сейчас так и сделано. Но, при работе есть малый писк от ИИП — примерно 15-16 кГц. А сам ИИП лабает на 32 кГц, что вполне логично. Это 100% ИИП, а не усилок, так как кратковременная блокировка работы ШИМ ИИП сразу убирает писк, хотя усилок еще при этом работает от кондеров фильтра. Я замыкаю этот кондер — что разрывает силовую землю от корпуса — писк пропадает, но сразу появляется шум от работы компа (ибо комп -> микшер (без земли) ->усилок). Ибо и то, и другое заземлено и работает от одного удлинителя. Понятно, что образовывается петля по сигнальном кабеле.
Теперь дальше — в Парка, по крайней мере CF, DF серий силовая земля соединяется с корпусом через резистор 10-33 ома.
В Парках на торрах (VX, V4, S) серий есть кнопка соединения силовой земли с корпусом. По умолчанию вроде отключенной идет.
В Лаба, 3400, 6400, FP10000Q, FP14000 — идет прямое соединение силовой земли к корпусу. Причем мощным, полигоном. По самой конструкции — те перегородки как бы имеют контакт со внешним корпусом.
Я собирал аналоговый усилок по 100 Вт на канал на торре в металлическом корпусе тоже для компа и корпус не соединял с силовой землею вообще — фона, шума с компом никакого нет. Но 3 провода в сетевой вилке и сам корпус заземлен от сети.
Дальше — в мощных усилках, если несколько в железном рэке и силовые земли будут соединены с корпусом, то можно натворить петли. По сути. Или даже если корпуса разделить, но земля вилки будет иметь контакт с силовой землею в усилке — то петли можно наворотить сигнальными кабелями — даже при параллельном линке от одного усилка ко второму.
В принципе фирмачи, соединяя силовую землю с корпусом, тоже делают это не спроста. Ибо если что-то начнет коротить в усилителе по вторичной части на корпус (при изолированной сигнальной земли), то не известно, чем это может закончиться.
А при соединенной с шасси — будет КЗ, но отгорит или в слабом месте, или предохранители сработают, но зато внутри усилителя, не дальше него.
Как же все таки делать правильно? Хотелось бы иметь все же изолированную, силовую землю то корпуса. Но не приемлемо, ибо писк. Нужно соединять в данном случае. Ди-бокс между компом и микшером проблему петли по земле перекрывает на раз.
