Топ 10 регулируемых блоков питания с Aliexpress, а также купоны площадки
Топ 10 регулируемых блоков питания с Aliexpress, а также купоны площадки. В топике представлены интересные и полезные сетевые адаптеры и регулируемые блоки питания для питания различной электроники, устройств и прочей техники. Также присутствуют купоны площадки.
Купоны площадки:
Последняя распродажа года на площадке Aliexpress подходит к концу. Успей купить все что нужно с максимальной скидкой! Купоны площадки периодически стоит проверять ЗДЕСЬ
Сейчас действуют следующие промокоды:
NYSALE3— скидка $3 для заказов от $30
INHNSP41— скидка $8 для заказов от $50
Регулируемый БП 3-12V/3A со скрытым переключателем и USB-выходом:
Ссылка на товар — ЗДЕСЬ
Довольно интересный блок питания со скрытым регулятором напряжения и USB-выходом. Скрытый регулятор позволяет запитывать различные устройства (приставки, роутеры, модемы и ТВ-боксы) без опаски случайного повышения напряжения, как в случае с «барашком». Маленькие дети также не смогут случайно выкрутить напругу на максимум. Качество хорошее, пригодятся в случае поломки штатных.
Регулируемый БП 3-12V/3A с открытым переключателем:
Ссылка на товар — ЗДЕСЬ
Аналог предыдущего, но уже с переключателем на внешней стороне. На выходе можно получить честные 3А, в комплекте несколько видов разъемов, что позволяет использовать этот блок питания взамен сгоревших БП от цифровых приставок, роутеров, модемов и ТВ-боксов. Качество хорошее, в качестве резервного должен быть. На выбор евро и американская вилка.
Регулируемый БП 3-24V/5A:
Ссылка на товар — ЗДЕСЬ
Можно сказать, что это одна из «народных» моделек, отличающаяся компактными размерами и хорошими характеристиками. На странице товара можно выбрать нужный тип вилки и выходные параметры. Я имею в наличие вариант с выходным напряжением 3-12V и максимальной силой тока 5А. Нареканий нет, для быстрого подключения устройств хватает. Присутствует цифровой вольтметр.
Регулируемый DC-DC модуль питания RD6006:
Ссылка на товар — ЗДЕСЬ
Не совсем готовый блок питания, поскольку ему требуется соответствующий БП, но все остальные функции выполняет. Имею такой в наличие, нареканий нет. Эта самая последняя модель с выходом 60V и током отдачи до 6А. Появилась сравнительно недавно, но уже сумела завоевать популярность, так как имеет понятный интерфейс и интересные функции. Рекомендую!
Регулируемый БП 0-220V/0-60A:
Ссылка на товар — ЗДЕСЬ
Новые блоки питания с регулировкой в широких пределах. Выполнены в стандартном корпусе и позволяют легко регулировать напряжение на выходе. Для контроля напряжения имеют встроенный вольтметр. Этакий сверхдешевый вариант регулируемого БП, кому не требуется стабилизация (ограничение) тока aka режим CC. Можно запитывать инструмент, если сила тока позволяет.
Регулируемый БП 30V/10A Wanptek LW-K3010D:
Ссылка на товар — ЗДЕСЬ
Хороший и недорогой блок питания. В сети можно найти десятки обзоров на него, качество хорошее. По габаритам чуть больше знаменитых БП Gophert. Управление очень простое, два регулятора позволяют работать блоку питания в режиме CC или CV, т.е. со стабилизацией тока или напряжения. Не имеет ячеек памяти, т.е. самый базовый вариант, но зато недорого.
Регулируемый блок питания GOPHERT NPS-1601 (30V/5A):
Ссылка на товар — ЗДЕСЬ
Еще один «народный» блок питания. Качественный, надежный, недорогой и неубиваемый — это все GOPHERT. Это новая модель, лишенная некоторых мелких «граблей», таких как выходные разъемы на задней крышке (они тут спереди), бОльшая разрядность вольтметра/амперметра и многое другое. Я уже который год имею модель CPS-3010, полет отличный. Рекомендую!
Лабораторный блок питания KORAD KA3005D (30V/5A):
Ссылка на товар — ЗДЕСЬ
Еще один проверенный временем вариант, но уже в виде лабораторного источника питания, т.е. на основе понижающего трансформатора с памятью и другими режимами. По идее схемотехника выполнена не на основе ШИМ-модуляции и пульсации минимальны. Более габаритный и тяжелый, но это особенность всех линейных блоков питания.
Топ 10 регулируемых блоков питания с Aliexpress, а также купоны площадки
Сегодня, я хочу поговорить с Вами о старых и, казалось бы бесполезных, пылящихся в углу квартиры или гараже, комплектующих вашего старого компьютера. В частности о стареньком компьютерном блоке питания, не нужном в ваших глазах трудяги, но выдающим до сих пор свои 12В постоянного напряжения.
Блок питания компьютера, большой уверенностью могу заявить, это идеальное устройство для любого мастера самодельщика. Из компьютерного блока питания можно сделать неплохой регулируемый источник постоянного напряжения.
Сегодня цена лабораторного блока питания доходит до десяти тысяч рублей. Но, есть неплохой вариант, просто переделать компьютерный блок питания в регулируемый лабораторный блок питания. Он конечно будет не такой точный, но для работы домашнего мастера самодельщика вполне подойдет. И обойдется это ВАМ примерно в 350-400 рублей. Затратив полтора-два часа своего времени вы получите блок питания на: 3,3 В, 5 В и регулируемое напряжение 12-35 Вольт, довольно приличной мощности.
Регулируемые блоки питания хороши тем, что дают возможность мастеру самодельщику и просто потребителю регулировать выходное напряжение. Такие блоки питания могут применяться в различных целях например: для проверки ламп накаливания, светодиодов, зарядки аккумуляторов и для питания различных электрических и электронных устройств в вашей мастерской.
И если обобщить, блок питания с регулировкой напряжения на данном современном этапе – абсолютно необходимая вещь для любого настоящего мужчины, с руками растущими не из п@пы. Этот нехитрый прибор, благодаря своим техническим свойствам, может легко преобразовывать напряжение и ток, имеющееся в вашей электрической сети до уровня, который подойдет для потребления конкретного электронного прибора.
Хочу предложить бюджетный вариант регулируемого блока питания, как заметил выше, по комплектующим, это обойдется вам 350-400 рублей, согласитесь 400 рублей это значительно меньше чем 10 тысяч.
Данный блок питания, я уверен, по силам сделать любому начинающему мастеру, имеющему хотя бы представление, что ток бегает по проводам. В статье я подробно изложу порядок изготовления блока питания, а если Вас заинтересует этот прибор, подробно проведу по монтажу всех проводов и систем данного прибора в видео ролике инструкции.
Идея регулируемого блока питания очень проста. Сейчас в китайских интернет магазинах появились преобразователи постоянного напряжения. В нашем случае за основу взят повышающий преобразователь заявленной мощностью 150 вт. (Наши Китайские друзья конечно, как всегда завышают данные параметры, но 100 вт. наверняка есть), с фиксированным питанием от 10 до 30В и выходным регулируемым напряжением от 12 до 35В. Ссылки на Алиэкспресс где можно приобрести данный преобразователь и комплектующие для нашего блока питания выложены в видео ролике.
Запитав данный преобразователь от нашего компьютерного блока питания 12-ю вольтами постоянного напряжения, на выходе мы получим регулируемое напряжение 12-35В. Так же в компьютерном блоке питания присутствуют фиксированные напряжения 3.3В и 5В. Их мы тоже снимем на наш прибор.
Уже стало традицией в наших статьях поговорить немного о соблюдении техники безопасности. Мой Вам совет: никогда не проверяйте наличие электричества на язык и у Вас будет прекрасная Голливудская улыбка и хорошая, легко усваиваемая речь. Не суйте руки и ноги в те места куда собака не сует свой хвост, и вы еще станцуете цыганочку и сыграете на фортепьяно. По технике безопасности, в основном, все.
Приступаем к изготовлению нужной самоделки.
В начале тем кто любит больше смотреть чем читать, видео ролик инструкция как сделать регулируемый блок питания из старого компьютерного блока:
Видео ролик подключения вольтамперметра DSN-VC288
на 100В и 10А (подробное описание дам в отдельной статье):
Инструменты, которые пригодятся при изготовлении нашего прибора:
1. Паяльник. 2. Отвертки. 3. Сверлильный станок или дрель. 4. Сверла. 5. Напильник или надфиль. 5. Наждачная шкурка. 6. Канцелярский нож. 7. Гаечные ключи. 8. Измерительный инструмент, как минимум линейка. 9. Начертательный инструмент, карандаш. 10. Кернер. 11. Пассатижи или плоскогубцы. 12. Отрезная машинка (болгарка) с отрезным кругом и шлифовальным.
Нужные Расходные материалы:
1. Припой. 2. Паяльная кислота. 3. Болты и гайки. 4. Монтажные провода. 5. Повышающий преобразователь напряжения. 6. Вольтамперметр 100В, 10А. 7. Вилочки, разъемчики и прочая мелочь. 8. Выключатель. 9. Переменный резистор. 10. Термоусадочные трубки.
Порядок изготовления регулируемого блока питания:
1. Найти старый, рабочий компьютерный блок питания. 2. Вскрыть, основательно, но аккуратно почистить от накопившейся пыли и грязи. 3. Выпаять из связки лишние провода, оставить черный минус питания, желтый 12В плюс, оранжевый 3.3В плюс, красный 5В плюс, и зеленый для включения блока питания. 4. На лицевой панели блока питания высверлить и развернуть напильником отверстия для монтажа приборов контроля, ручек управления и разъемов снятия напряжения с нашего прибора. 5. Выпаять из повышающего преобразователя напряжения подстроечный резистор, на его место впаять переменный резистор 10 ком. 6. Провести пайку проводов блока питания, подробно показано в видео ролике, не пугайтесь, все очень просто, главная проблема не обжечь пальцы паяльником :-). 7. На лицевой панели разместить и закрепить вольтамперметр, ручку управления, выключатель и разъемы снятия напряжения. 8. Подключить подготовленные провода к вольтамперметру, ручке управления, выключателю и разъемам снятия напряжения. 9. Подключенный через монтажные провода повышающий преобразователь напряжения разместить и зафиксировать в нашем блоке питания. Штатное место показано в видеоролике. 10. Собрать корпус получившегося блока питания. 11. Подключить блок питания к сети 220В. 12. Щелкнуть тумблером включения прибора. 13. На вольтамперметре должно высветится напряжение. 14. Провести настройку и тестирование регулируемого блока питания под нагрузкой.
Области применения
Эти устройства имеют очень широкую сферу применения. Давайте рассмотрим основные способы использования. Для экономии ресурса аккумуляторных батарей к самодельным блокам питания подключают низковольтный электроинструмент. Такие приборы используются для подключения светодиодных осветительных приборов, установке освещения в помещениях с высокой влажностью и опасностью поражения электрическим током и для многих других целей, не имеющих прямого отношения к радиоэлектронике.
Распиновка основного коннектора БП
Для проведения ремонта нам также понадобится знать распиновку главного штекера БП (main power connector), она показана ниже.
Штекеры БП: А – старого образца (20pin), В – нового (24pin)
Для запуска блока питания необходимо провод зеленого цвета (PS_ON#) соединить с любым нулевым черного цвета. Сделать это можно при помощи обычной перемычки. Заметим, что у некоторых устройств цветовая маркировка может отличаться от стандартной, как правило, этим грешат неизвестные производители из поднебесной.
↑ Монтаж
Для монтажа модуля я применил самодельные «стойки» из луженого провода диаметром 1 мм.
Это обеспечило удобный монтаж и охлаждение модулей. Стойки можно сильно нагревать при пайке, они не сместятся в отличие от простых штырей. Эта же конструкция удобна, если надо припаять к плате внешние провода – хорошая жесткость и контакт. Плата позволяет легко заменить при необходимости модуль DC-DC.
Общий вид платы с дросселями от половинок какого-то ферритового сердечника (индуктивность не критична).
Несмотря на крошечные размеры модуля DC-DC, общие размеры платы получились соизмеримыми с платой аналогового стабилизатора.
Структурная схема
На рисунке показано изображение структурной схемы типичной для импульсных БП системных блоков.
Устройство импульсного БП ATX
Указанные обозначения:
- А – блок сетевого фильтра;
- В – выпрямитель низкочастотного типа со сглаживающим фильтром;
- С – каскад вспомогательного преобразователя;
- D – выпрямитель;
- E – блок управления;
- F – ШИМ-контроллер;
- G – каскад основного преобразователя;
- H – выпрямитель высокочастотного типа, снабженный сглаживающим фильтром;
- J – система охлаждения БП (вентилятор);
- L – блок контроля выходных напряжений;
- К – защита от перегрузки.
- +5_SB – дежурный режим питания;
- P.G. – информационный сигнал, иногда обозначается как PWR_OK (необходим для старта материнской платы);
- PS_On – сигнал управляющий запуском БП.
Сборка устройства
Подготовьте заранее все необходимые детали: микросхемы, трансформаторы, диодный мост, дроссель, блок защиты, конденсаторный фильтр, стабилизатор напряжения.
Обычно обмотка трансформаторов выдерживает напряжение до 250 Вт. Если делать вторичную обмотку – проводит напряжение до 50 Вт. Обмотку можно приобрести в специальном магазине либо снять со старого электроприбора.
Для того, чтобы сделать огромное количество электрических дорожек понадобится микросхема с маркировкой PDIP-8.
Чтобы получит диодный мост, понадобится четыре диода 0,2х0,5 мм. Блок защиты можно сделать из предохранителей (понадобится два) марки FU2.
-
Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
-
Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов
-
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото
Для подключения всех запчастей, пользуйтесь специальной схемой и инструкцией, на которой все предельно доступно описывается.
Зачастую после сухих схем может быть фото самодельных устройств, где наглядно показана конструкция. Дополнительно можно найти и схемы, как отремонтировать блок питания, в случае если он сломался.
Виды устройств
Блоки питания можно разделить на стабилизированные и бесперебойные (могут работать без электричества).
Согласно классификации бывают:
Импульсные (имеют инверторную систему с преобразованием переменного тока в постоянное напряжение). Данный прибор преобразует на входе переменное напряжение в высокочастотное.
Для того, чтобы трансформировать токи с высокой частотой, понадобятся небольшие электромагнитные катушки. Все это легко разместить в маленьком компактном корпусе.
Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием
Трансформаторные (имеют специальный выпрямитель, понижающий трансформатор). Благодаря данному прибору можно уменьшить пульсацию и колебания во время работы.
Выпрямитель напряжения
Существует три основные схемы выпрямления напряжения номиналом 220 вольт.
- Однополупериодная.
- Двухполупериодная.
- Нулевая или, как и предыдущая, только со средней точкой.
Первая схема самая простая, в которой используется минимальное количество полупроводниковых элементов. Единственный ее минус – это высокая пульсация напряжения на выходе. Хотя можно было бы добавить и небольшой коэффициент выпрямления (0,45), поэтому, используя эту схему, придется устанавливать мощный фильтр.
Китайский конструктор лабораторного блока питания с aliexpress
Радует то, что все резисторы с погрешностью 1%. Печатная плата двухсторонняя, с металлизацией отверстий, сделана добротно, материал — стеклотекстолит.
Построена схема на трех одиночных ОУ типа TL072 (082), силовой транзистор PNP 2SD1047, довольно популярный транзистор, который вместе с парой 2SB817 часто применяются в УМЗЧ в качестве оконечного каскада.
Управляет силовым транзистором ключик средней мощности, для него предусмотрен небольшой радиатор, который к счастью в комплекте.
Сразу скажу — китайцы малость ошиблись и перепутали один резистор, по схеме стоит 4,7кОм, выслали на 47кОм, но естественно у меня нашелся нужный.
От себя ввел некоторые изменения.
2) ОУ установил на панельки беспаечного монтажа для быстрой замены в случае чего.
3) В дальнейшем в целях увеличения мощности будет добавлен еще один силовой транзистор, эмиттеры обеих ключей будут соединены друг к другу выравнивающими резисторами 0,1 Ом 5Вт, а параллельно резистору 0,47 Ом 5Вт (шунт) будет подключен еще один такой резистор. Такая доработка позволит легко снять с блока ток до 5 Ампер, даже чуть больше, но обо всем я напишу в другой раз.
На плате предусмотрен стабилизатор напряжения линейного типа (7824) для питания кулера, можно поставить кулер на 12 Вольт, отлично работают и от 24-х, или же заменить стабилизатор на 7812, естественно все это делается в случае дефицита куллеров на 24Вольт.
Сама схема стабилизатора является линейной, поэтому силовой транзистор будет нагреваться, особенно при маленьком выходном напряжении и большом токе, поэтому радиатор нужен большой.
На плате предусмотрен светодиод, его свечение свидетельствует о режиме стабилизации тока.
Пара переменный резисторов 10кОм, можно вывести проводами или запаять на плату непосредственно это регуляторы тока и напряжения.
Регулировка напряжения очень плавная, но если и этого недостаточно всегда можно к основному переменнику 10кОм последовательно подключить еще один, килоом на 1-2,2, для точной регулировки.
В ходе тестов тепловые замеры для силового ключа думаю нет смысла проводить, поскольку ничего нового от этого не узнаем — греется ключ, поставьте радиатор побольше, либо прицепите кулер. Самое плохое то, что нет возможности показать осциллограммы пульсаций на выходе… в следующий раз не повториться.
Остальное покажут фотки, скажу только, что в моем случае на вход подается около 19-20 Вольт, наблюдается заметная просадка напряжении при токе выше 2-х Ампер. Проблема скорее всего связано
1) Напряжение на входе меньше, чем должно быть
2) Китайцы поставили липовый силовой транзистор
В любом случае проблема именно в схеме, трансформатор с огромным запасом.
Напряжение на конденсаторе
Тест выходного тока (нагрузка электронная)
Недостатки именно этой платы
1) По непонятным причинам большая просадка (не хочу винить китайцев, возможно нужно подавать на вход больше, у меня просто не было подходящего трансформатора, хотя 20 Вольт тоже немало)
2) Регулировка тока НЕ плавная — холостой ход регулятора большой, затем только начинается ограничение и то очень резкое, для наиболее точной регулировки стоит использовать скажем многооборотные резисторы либо пару, для плавной и грубой регулировки.
3) Цена в 10 долларов — дорого, реально дорого, комплектация стоит раза в 2-3 дешевле, а плату без проблем можно сделать в домашних условиях, не такую хорошую, но все же.
Что сказать вдобавок, блок неплохой, добавьте к нему хороший индикатор и получите отличный лабораторный источник питания для начинающего.
30 Вольт при токе 3А для многих маловато, ток можно поднять ранее указанным способом, а вот напряжение… для этого нужно питать оу от отдельного стабилизатора, а в силовую часть уже впустить нужное напряжение, не будет лень, покажу как все это организуется.
Для гарантии на дно приклеил стеклоткань, модули закрепил к корпусу через ножки из стеклотекстолита, что обеспечивает воздушный зазор между платой и корпусом.
Над радиаторами модулей установил вентилятор на 24вольта. DC преобразователь немного дороже чем у Гайвера.
Схема такая же как у Алекса, только DC другой модели и на выход 24вольта дополнительно подключен вентилятор.
Комментарии 6
я стараюсь избегать кз, специально пробовать не буду
Потенциометры как ведут себя в работе, не вышли из строя?
Потенциометры многооборотные (12 оборотов) лично мне понравились, очень удобно настраивать параметры. Чуть позже я поставил с алика ручки, там показывает угол поворота, количество оборотов и ручка фиксации препятствующая случайному повороту резистора. Вещь, лучше при покупке резисторов взять в комплекте с ручками. А так токи через резисторы маленькие, всё зависит от механической прочности резистора.
Ясно, спасибо! Токи до 6 Ампер интересно выдерживают, не в курсе?
Спокойно выдержит 8, я для таких токов вентилятор поставил на всякий случай. По крайней мере я на 5А реостатом гонял, нагрев радиаторов рука терпит, то есть вентилятор на такой ток не нужен и выше потянет легко.
Лабораторный блок питания своими руками
Заказал с алиэкспресса кит набор лабораторного блока питания! Собрал, проверил, всё заработало!
С работы был взят блочек неизвестно от чего, но корпус был подходящий для лабораторного блока питания!
Отверстия пилил бор машинкой и дрелью.
закрепил так же плату)
Стрелочный индикатор был убитым, не реагировал не на что, уж очень хотелось применить его! но пришлось заказывать цифровой с Китая!
Его и закрепил вместо стрелочного индикатора )
Ну и фото готового устройства!
Регулируется от 0 до 30 вольт, Регулировка ограничения тока от 0 до 3 Ампер! Работает он в линейном режиме!
Кит набор лабораторного блока питания
Ссылка на цифровой Вольт-Амперметр
Все подробности в этом видеоролике-
8 января 2019 Метки: лбп , лаборатореый бп , блок питание , источник питания , регулируемый блок питания
Метки: лбп, лаборатореый бп, блок питание, источник питания, регулируемый блок питания
Комментарии 49
Лучший вариант кита за свои деньги, у меня работает с трансформатором тором на 220/24 на 300 Вт. уже 3 года пользуюсь!
и первый вариант корпуса
с этим импульсником все работает как часики, только на транс в первичку питание через кондер 1 мкф 450в
у автора бп линейный, помех не дает. у меня 2 лабораторника, один как здесь (линейник) второй на импульсном бп. смотря что запитываешь .иногда от импульсника помехи идут
Помехи смотрел осциллографом на множественных режимах -помех не заметил
Я делал по этой схеме только выходной заменил па мощный полевик
своими руками, это когда схему собираешь, делается всё с нуля))) атак купить и припаять все умеют)) p.s. Прибор очень похож на Шумомер, применяется у связистов.
Как вы с этого транса снимаете 75вт?
Хороший блок питания, пользуюсь таким достаточно давно, собраны два канала, не один раз выручала токовая защита, для повторения очень рекомендую, есть файлы плат)
Мой вариант:
А что такое линейный режим? Просветите глупого…
Есть импульсные блоки питания, у них маленький трансформатор и понижение напряжения идет импульсами.У линейников трансформатор, но большой и тяжелый и понижение напряжения с помощью так сказать «сопротивления», плавно, без ступенек.
Вон что… А я себе Gophert CPS 3205II взял. Не нарадуюсь…
Особенно режим стабилизации по току. Всю жизнь его не хватало…
Чистый импульсник.Если питать светодиоды и заряжать АКБ то пойдет.
Есть импульсные блоки питания, у них маленький трансформатор и понижение напряжения идет импульсами.У линейников трансформатор, но большой и тяжелый и понижение напряжения с помощью так сказать «сопротивления», плавно, без ступенек.
Здесь не совсем это важно как реализована питающая часть. Важно как устроено регулирование напряжения. В линейнике в общих чертах регулируется через транзюк. На выходе почти нет емкости. На импульсном лабараторнике на выходе кондер стоит на который напруга накачивается. На своем линейнике я могу выставить хоть 15 вольт выставить ток и подключить диод он будет гореть. Не сгорит. Подключив к импульснику он сдохнет От того что на него разрядится выходная банка. Этих милисекунд часто вполне достаточно чтобы спалить нагрузку. Этим грешат все дешевые импульсники особенно китайские дц дц конверторы на которых криворучки любят собирать «лабараторники». Гопхерты и им подобные китайские поделки работают точно так же. У меня на столе 4 источника митания — два мастека 3005, один программируемый китайский линейник и еще один самопальный линейник до 5 вольт но с импульсным питанием понижающей части. И даже если еще куплю один — тоже куплю линейник. Батарейки без разницы сем заряжать, а вот заниматься ремонтом электроники с импульсником очень неудобно.
К сожалению, пока используемый трансформатор оказался слабоват, для нагрузок более 2А. Так, что придется поискать более мощный. Далее можно увидеть результаты тестов с электронной нагрузкой «1602 CNC Electronic Load», которая для большей точности подключена по четырехпроводной схеме (регуляторы БП на максимуме). Ориентироваться, конечно, лучше по показаниям электронной нагрузки (т.к. она не однократно проверялась), чем по ампер-вольтметру БП.
Сработал ограничитель тока.
Сравнение показаний измерителей.
В остальном получившийся блок питания очень даже прилично работает (но пока до 15-14V при токах до 1,5-2A). Система охлаждения прекрасно справляется. Вентилятор попался довольно тихий. В дальнейшем надеюсь, подобрать более подходящий трансформатор. Тогда интересно будет опробовать различные полезные доработки этого китайского «чуда», встречающиеся на просторах интернета.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Регулируемый блок питания (его еще называют лабораторный) — полезный инструмент не только для профессионального ремонтника, но и для бытового использования.
Сегодня рассмотрим модули DC-DC преобразователей для сборки своего регулируемого блока питания из готовых компонентов. Модули будут на разное напряжение и ток и с разными возможностями. Для готового изделия Вам понадобится такой модуль, первичный блок питания и корпус.
Рассмотрим проверенные варианты модулей с большим количеством заказов.

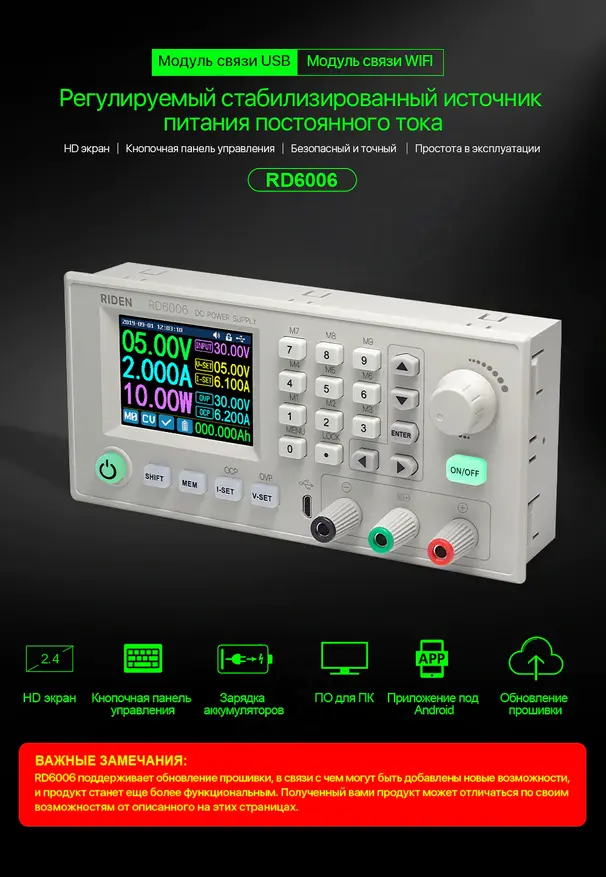

RuiDeng RD60ХХ
Открывает подборку наиболее функциональные модули на сегодняшний день — DC-DC модули от Ruideng Technologies (RD), серия 60ХХ. Модульная конструкция, большой экран 2.4″ и удобное управление!
Как следует из маркировки модуля, 60 — это максимальное выходное напряжение 60 В, а 6-12-18 А это максимальный ток в режиме СС. Выбираем под свои нужды. Модуль с литерой W с wifi для беспроводного управления.
У этого модуля отличный функционал:
- Высокая точность по току и напряжению
- ПО для ПК и мобильное приложение
- Измерение емкости аккумуляторов
- Обновление прошивки
- Память уставок
Для этих модулей продаются специально разработанные корпуса и первичные импульсные источники питания — собрать свой регулируемый блок питания можно легко, как конструктор. А главное на выходе отличный результат и стабильное напряжение с низкими пульсациями.

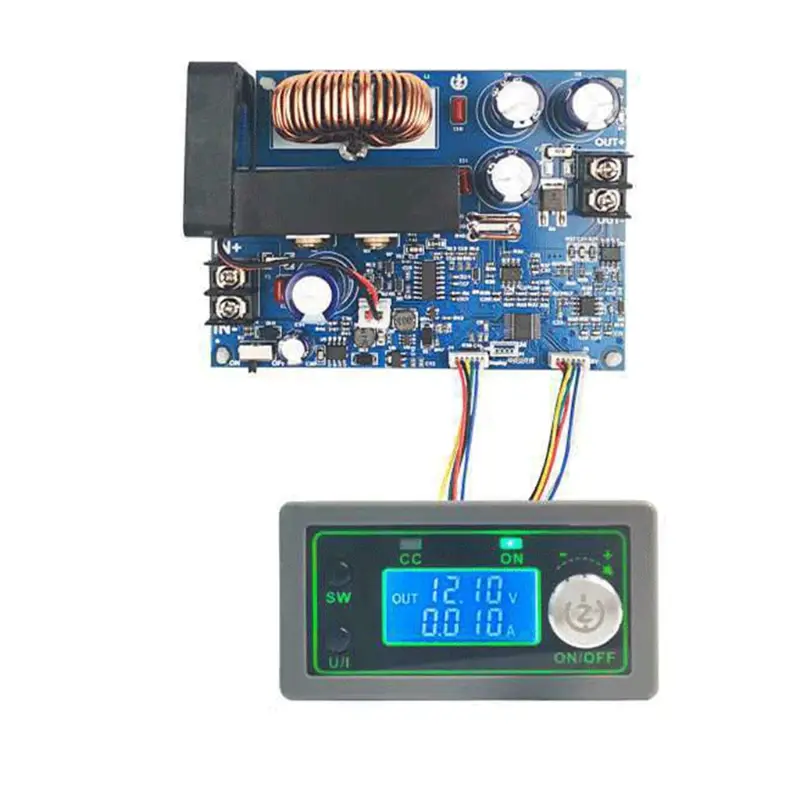

Преобразователь 50 В 20 А
Модель на 1000 Вт 20 А, для тех кому нужен максимальный ток. И при этом за разумную цену!
Преобразователь состоит из двух функциональных блоков — встраиваемый модуль с экраном и плата преобразователя, соединённых шлейфами.
- Диапазон входного напряжения: 6-55,00 В
- Разрешение напряжения: 0,01 В
- Диапазон выходного напряжения: 0-50,00 В
- Разрешение напряжения: 0,01 В
- Диапазон выходного тока: 0-20.00A
- Разрешение выходного тока: 0.01A
- Точность входного напряжения: ±(1% + 5 цифр)
- Точность выходного напряжения: ±(0.3% + 5 цифр)
- Точность выходного тока: ±(0.5% + 5 цифр)
- Выходные пульсации: 150 мВ

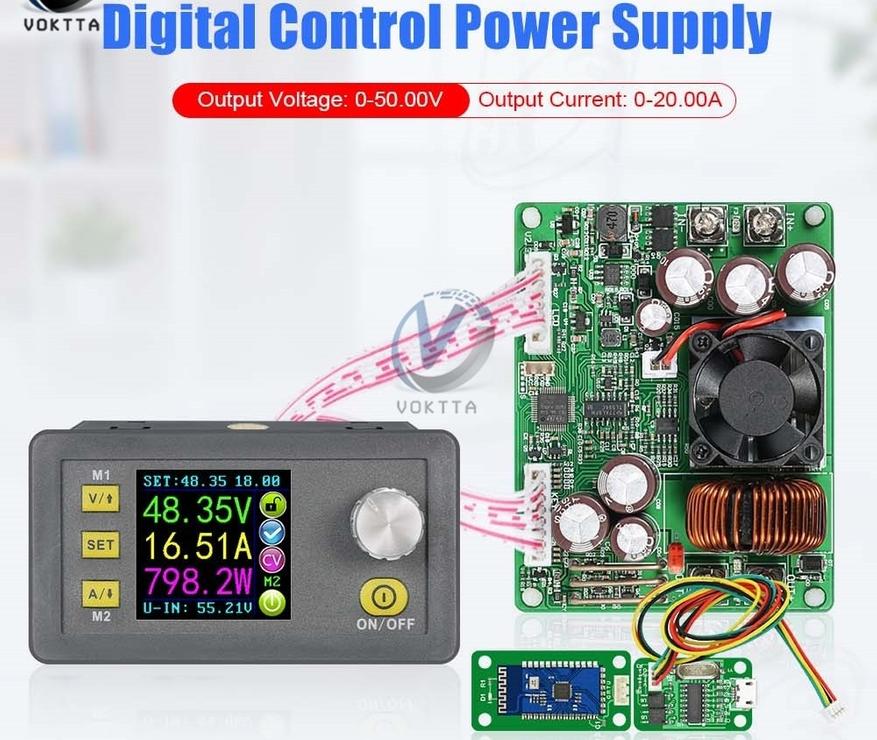

DPS5020
Тоже модуль на 1000 Вт 20 А, но от производителя RD. Состоит из двух блоков, связанных шлейфом и дополнительных модулей связи.
В лоте три варианта:
- Без поддержки приложения
- С модулем USB, приложение на ПК
- С модулем bluetooth, мобильное приложение
Дисплей модуля управления 1.44″ цветной LCD, что повышает наглядность данных.
Возможность зарядки аккумуляторов присутствует.
Для этого модуля так же продается готовый корпус, что сильно облегчает пользователю сборку готового блока питания.
DPS8005
Модуль от RD на 80 В выходного напряжения, но ток до 5 А. Для тех, кому мало 50 или 60 В.
В лоте есть возможность выбора типа коммуникации, либо вообще без нее.
- Диапазон выходного напряжения: 0-80.00 В
- Выходной ток: 0-5.100 А
- Выходной диапазон мощности: 0-408 Вт
- Точность установки напряжения: ± (0.5% + 2 разряда)
- Точность установки тока: ± (0.8% + 3 разряда)
Качество изделий от RD стабильное, вы гарантированно получите хороший результат.
Повышающий модуль 900 Вт
Повышающий напряжение модуль. Если нужно поднять напряжение до 120 В.
Рабочая частота преобразования: 150 кГц
Размеры платы: 110х99х46 мм. Кнопки управления и экран установлены на самой плате. Есть вентилятор для активного охлаждения.
XYS3580
Завершает подборку бюджетный модуль до 36 В 5 А с технологией SEPIC. Построен на чипе XL1509
ШИМ контроллер FP5139. Блок питания на основе этого модуля на заглавном фото.
На основе этого преобразователя и импульсного блока питания 36 В 5 А можно создать довольно компактный регулируемый блок питания 180 Вт.
Экран цветной размером 1.44″, управление осуществляется кнопкой и нажимным энкодером. Размеры панели: 79х42 мм
Из приятных бонусов:
- 10 ячеек памяти
- Возможность заряжать аккумуляторы
- Хорошая точность установки параметров
- Активное охлаждение и встроенные защиты
Надеюсь, подборка модулей DC-DC преобразователей напряжения была полезна и Вы выберете себе вариант для своего самодельного блока питания с необходимыми функциями.
Лучшие лабораторные блоки питания с АлиЭкспресс
Лабораторный блок (источник) питания — прибор, позволяющий преобразовывать исходное напряжение или ток в необходимое пользователю по одному или нескольким каналам. Устройство широко применяются в мастерских по ремонту компьютеров и телефонов, бытовой техники, на предприятиях, работающих с радиоэлектронной аппаратурой и т. п.
Мы подготовили рейтинг наиболее покупаемых лабораторных блоков питания, которые можно использовать для решения бытовых задач в повседневной жизни.
Как выбрать прибор
В отличие от первичных источников питания, предназначенных для перевода неэлектрической энергии в электроэнергию (например, солнечная батарея), лабораторный источник питания относится к вторичным, позволяющим преобразовать электроэнергию с целью обеспечения требуемых параметров (блок питания ПК, трансформатор, стабилизатор напряжения).
Лабораторный БП может быть линейным или импульсным. В основе приборов первого типа — трансформатор, работающий на низких частотах. Он понижает стандартное напряжение из электросети (220 В) до нескольких десятков вольт при сохранении частоты в 50 Гц. После этого диодный мост выпрямляет и сглаживает напряжение конденсаторами, выполняется окончательное снижение вольтажа стабилизатором до необходимого значения.
Линейный блок питания также называют регулируемым, поскольку он позволяет получать постоянный результат напряжения на выходе вне зависимости от изменений параметров при работе с переменным током. Это полезная функция для восстановления работоспособности аккумуляторов портативных устройств при нахождении в разряженном состоянии в течение длительного времени, а также для зарядки мобильных гаджетов.
Импульсный БП функционирует по принципу заряда импульсами тока сглаживающих конденсаторов. Главные достоинства такого типа приборов по сравнению с линейными — небольшой вес и КПД, превышающий 80 % за счет поступления в конденсаторы точного количества требуемой для работы БП энергии.
Важный параметр при выборе эффективного БП — диапазон напряжения и тока на выходе прибора. Устройства с автоограничением выходных параметров эффективнее приборов с постоянным диапазоном ввиду отсутствия ограничений по предельной мощности, вырабатываемой блоком питания.
Лабораторные БП могут содержать от 1 до 3 каналов. Большинство из них — одноканальные. Два или три канала применяются в специальных приборах, использующихся для компоновки схем с несколькими питающими напряжениями. Электроизоляция позволяет сделать независимыми ток и напряжение любого канала по отношению к электросети и прочим каналам. Это позволяет менять «плюс» на «минус» или соединять каналы последовательно.
В лабораторном источнике питания должны присутствовать защитные функции, позволяющие сохранить работоспособность прибора и предохраняющие пользователя от удара током. К ним относятся: защита от перегрузки по напряжению, току и мощности; предохранение от перегрева.
Наконец, большинство из БП среднего и премиального ценового диапазона поддерживают программный контроль наряду с ручным, а особо продвинутые модели управляются посредством компьютерных интерфейсов USB, LAN и IEEE-488.2. Это позволяет повысить комфорт при взаимодействии с прибором и единовременно отображать все параметры на мониторе ПК.
① Wanptek серия 3010 (KPS3010 / NPS3010 / GPS3010 / DPS3010 / WPS3010 / APS3010) цифровой лабораторный настольный источник питания
Блок питания оснащен светодиодным дисплеем для отображения силы тока, мощности и напряжения, имеет функцию автопереключения постоянного тока и давления. Выходное напряжение и ток регулируются пользователем в диапазоне от 0 до 60 В и от 0 до 10 А соответственно.
Устройство оснащено вентилятором, включающимся при нагреве до 50 градусов, USB-портом для зарядки гаджетов, имеет функции защиты от перегрузки по току (OCP) и перенапряжения (OVP).
Достоинства:
- высокая точность как по напряжению, так и по току;
- хорошее качество сборки;
- удобное управление;
- модели DPS3010/WPS3010/APS3010 идут с USB-портом с поддержкой QC.
Недостатки:
- в серии много моделей, есть модели с выводом только трех цифр (разрядность индикатора) — этого бывает недостаточно для комфортной работы, лучше покупать модели с отображением на дисплее более трех цифр;
- присутствуют импульсные помехи.
В работе
④ Регулируемый лабораторный блок питания GVDA SPS-H305 / SPS-H605 / SPS-H3010
Выходное напряжение — от 0 до 30-60 В, входное – 110 В при частотах 5 и 60 Гц, 220 В при частотах 5 и 50 Гц. Стабилизатор в источнике питания позволяет регулировать напряжение с точностью до 0.05 % +1 мВ, мощность – до 0.05 % + 1мВт, силу тока до 0.1 % + 10 мА. При полной нагрузке эффективность лабораторного БП превышает 80 %, диапазон рабочих температур — от минус 10 до плюс 40 градусов Цельсия.
Достоинства:
- неплохая точность – погрешность есть, но приемлемая;
- аккуратная сборка;
- четырёхразрядный четкий экран;
- USB-порт в наличии, но без протоколов быстрой зарядки и отображения нагрузки;
- сменный предохранитель с быстрым доступом.
Недостатки:
- присутствует небольшой писк под высокой нагрузкой;
- болты с круглой шляпкой, а не потайные — на функционал не влияют, но снижают эстетику внешнего вида.
⑤ Понижающий мини источник питания постоянного тока FNIRSI DC6006L
Мини-источник питания оснащен вентилятором, включающимся автоматически при превышении температуры в 40 градусов Цельсия и мощности в 100 Вт. Значения, отображаемые на ЖК-дисплее, вращаются в трех плоскостях для удобной работы — под углами 90, 180 или 270 градусов. Устройством можно удаленно управлять посредством ПК с помощью специальной утилиты.
Достоинства:
- аккуратно сделан, небольшого размера;
- в наличии программное обеспечение для компьютера;
- присутствует порт Type-C PD для подключения питания.
Недостатки:
- сложное управление, низкая скорость работы энкодера;
- в режиме СС высокий уровень пульсаций (40–150 мВ).
⑥ Лабораторный блок питания Longwei LW-K3010D
Комплектация посылки включает непосредственно лабораторный блок питания, силовой кабель и 6 дополнительных с зажимом типа «крокодил», 1 тестовый провод. Корпус устройства выполнен из пластика, в наличии «умный» вентилятор для эффективного охлаждения при высокой нагрузке.
Достоинства:
- реальные характеристики соответствуют заявленным;
- блок узкий – экономит место на рабочем столе;
- греется в целом не сильно, кулер охлаждения включается только при сильном нагреве;
- четырёхзначные индикаторы напряжения и тока;
- наличие регулировочных резисторов.
Недостатки:
- присутствует постепенное снижение выходного напряжения в процессе работы блока.
⑦ Регулируемый цифровой блок питания GOPHERT NPS-1600 / NPS-1601 / NPS-1602
Значения пиковой пульсации и шума регулируемого БП не превышают 10 мВ по напряжению и 10 мА по току. При постоянном напряжении регулирование нагрузки не превышает 30 мВ, линейное — в пределах 5 мВ, точность набора в диапазоне менее 0.3 % + 10 мВ. Прибор имеет узкую конструкцию, что позволяет экономить место на рабочем столе. Источник питания оснащен четырехзначным дисплеем для показа текущих параметров входного и выходного тока и вольтажа.
Достоинства:
- добротное качество сборки и комплектующих;
- есть пассивная система охлаждения;
- компактный и легкий: 120х50х180 мм, вес – 800 гр;
- достаточно точный для домашнего использования.
Недостатки:
- при выборе регистра энкодером недолго хранит в памяти выбранное значение;
- шнур питания лучше заменить.
Замеры
⑨ Источник питания YIHUA 3005D импульсный
Прибор оснащен тремя клавишами для программирования параметров напряжения и тока, светодиодным дисплеем, функцией быстрого переключения с режима работы 4.2 В/2 А на 19 В/5 А. Линейный источник питания применяется для тестирования волн частотой от 30 до 1800 МГц, что позволяет использовать прибор при починке ноутбуков, ПК и смартфонов.
Достоинства:
- хорошая точность;
- можно сохранять 3 настройки напряжения и тока на отдельные кнопки;
- кнопка питания расположена на лицевой панели;
- есть дополнительная розетка на корпусе.
Недостатки:
- наличие детектора ЭМ-поля, но его работоспособность непонятна;
- кабели желательно заменить.
Внешний вид
⑩ Лабораторный источник питания KORAD KA3005D
Лабораторный БП позволяет запрограммировать 4 пользовательских параметра и имеет светодиодный дисплей. Пользователю доступна произвольная настройка защитных функций, включая OCP и OVP, функция блокировки клавиш для предохранения от случайного нажатия.
