Зачем ставят конденсатор между плюсом и минусом

Основы на пальцах. Часть 2

Он же емкость — еще один вид пассивных элементов. На схеме обозначен как две одинаковые параллельные черточки. В отличии от резистора, конденсатор это нелинейный элемент. По нашей канализационной аналогии его можно сравнить с резиновым баком. Вначале, когда он пуст, вода резко его заполняет, растягивая стенки. Постепенно, когда стенки растянутся до предела, его сопротивление возрастет настолько, что поток воды остановится. А если убрать внешнее давление, то хлынет обратно.
Так же и электрический конденсатор, когда он не заряжен, то его сопротивление можно принять нулю, а вот когда зарядится, то бесконечностью, обрывом. Ток через него идет только лишь в момент заряда или разряда. После отсоединения источника тока конденсатор сам начинает действовать как источник, пока не разрядится.
Конденсаторы в электронике в основном используют как фильтрующие элементы, удаляющие помехи. Здоровенные конденсаторы на силовых цепях в блоках питания служат для подпитки системы при пиковых нагрузках, сглаживая просадки напряжения. Основан этот эффект на том, что конденсатор не пропускает постоянный ток, вот переменная составляющая через него проходит на ура. Сопротивление конденсатора переменной составляющей тока зависит от частоты этой составляющей. Чем выше частота, тем меньше сопротивление конденсатора. В итоге, все высокочастотные помехи, идущие поверх постоянного напряжения, глушатся через конденсатор на землю, оставляя после себя чисто постоянное напряжение. Сопротивление конденсатора переменной составляющей также зависит и от емкости кондера, поэтому ставя конденсаторы с разной емкостью можно отсеять разные частоты.

Конденсатор может служить времязадающим элементов в разного рода генераторах – от него будет зависеть частота генерации, либо в качестве формирователя импульса. Как, например,сброс в схемах на контроллере с инверсным Reset (мой любимый АТ89С51) . Основан сей прикол на том факте, что конденсатор пропускает постоянный ток только в период заряда, а значит если подключить инверсный reset через конденсатор на плюс, а через резистор на землю, то в начальный момент, пока конденсатор не заряжен на reset будет подан плюс питания, т.к. незаряженный конденсатор это почти короткое замыкание, а потом, когда конденсатор зарядится и превратится в обрыв, ножка reset окажется через резистор на земле. Таким образом во время пуска на ножке reset будет кратковременный импульс положительного напряжения, достаточный для первичного сброса процессора. Таким образом, например, сделано в схеме программатора для АТ89С51 с сайта atprog.boom.ru

Пример использования индуктивности

В народе катушка, грубо говоря, это кусок проволоки намотанный на каркас. В эту группу входят и дроссели и разного рода фильтры, а также некоторые антенны. Также индуктивностью обладает всё, что имеет обмотку, несмотря на то, что это не главное свойство, например двигатели или электромагниты. А значит это надо будет учитывать при проектировании цепей. Увязать индуктивность в нашу канализационную теорию было нелегко, но немного пораскинув мозгами мы таки придумали. В гидро модели катушка похожа на турбину с неслабой инерцией, где величина инерция является прообразом индуктивности. На стабильно текущий поток турбина, будучи раскрученной этим же потоком, не влияет никак, но стоит потоку ослабнуть, как турбина начнет за счет своей инерции подталкивать его. И наоборот, если турбина остановлена, то при появлении потока она будет его тормозить, пока не раскрутится. Чем больше инерция, тем сильней будет сопротивление изменению потоку.
Так и катушка индуктивности препятствует изменению тока, протекающего через неё.
Основное применение катушки в колебательных контурах генераторов и в фильтрах. Т.к. катушка имеет отличное свойство пропускать через себя постоянную составляющую и подавлять переменную. В паре с конденсатором они образуют отличный Г или П образный фильтр.

Зачем ставить конденсатор между плюсом и минусом. Принцип работы конденсатора и его технические характеристики

Объясняя, что такое конденсатор, мы должны четко представлять физические основы работы и конструкцию этого незаменимого элемента каждого мало-мальски серьезного электронного устройства.

К недостаткам танталовых конденсаторов можно отнести чувствительность к пульсациям тока и перенапряжениям, а также относительную дороговизну этих изделий.

Силовые конденсаторы, как правило, используются в системах высокого напряжения. Они широко применяются для компенсации потерь в линиях электропередач, а также для улучшения коэффициента мощности в промышленных электроустановках. Изготавливаются из высококачественной металлизированной пропиленовой пленки с применением специальной пропитки нетоксичным изоляционным маслом.

Могут иметь функцию самоликвидации внутренних повреждений, что придает им дополнительную надежность и увеличивает срок службы.

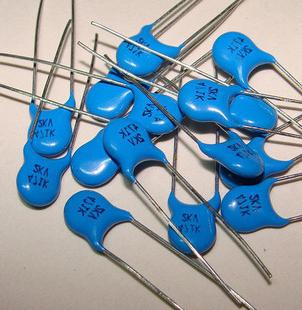

Керамические конденсаторы имеют в качестве материала диэлектрика керамику. Отличаются высокой функциональностью по рабочему напряжению, надежностью, низкими потерями и дешевизной.

Диапазон емкостей их варьируется от нескольких пикофарад до примерно 0,1 мкФ. В настоящее время являются одним из наиболее широко используемых типов конденсаторов, используемых в электронном оборудовании.

Серебряные слюдяные конденсаторы пришли на смену широко распространенным ранее слюдяным элементам. Обладают высокой стабильностью, герметичным корпусом и большой емкостью на единицу объема.

Широкому применению серебряно-слюдяных конденсаторов мешает их относительная дороговизна.

У бумажных и металлобумажных конденсаторов обкладки изготовляются из тонкой алюминиевой фольги, а в качестве диэлектрика используется специальная бумага, пропитанная твердым (расплавленным) или жидким диэлектриком. Применяются в низкочастотных цепях радиоустройств при больших токах. Отличаются относительной дешевизной.

Для чего нужен конденсатор

Имеется целый ряд примеров использования конденсаторов в самых разнообразных целях. В частности, их широко применяют для хранения и и цифровых данных. используются в телекоммуникационной связи для регулировки частоты и настройки телекоммуникационного оборудования.

Типичным примером их применения является использование в источниках питания. Там эти элементы выполняют функцию сглаживания (фильтрацию) выпрямленного напряжения на выходе этих устройств. Они также могут быть использованы в для генерации высокого напряжения, многократно превышающего входное напряжение. Конденсаторы широко применяются в различного рода преобразователях напряжения, устройствах бесперебойного питания для компьютерной техники и т.д.

Объясняя, что такое конденсатор, нельзя не сказать, что этот элемент может служить и отличным хранилищем электронов. Однако реально эта функция имеет определенные ограничения по причине неидеальности изоляционных характеристик используемого диэлектрика. Тем не менее конденсатор обладает свойством достаточно длительное время хранить электрическую энергию при отключении от цепи заряда, поэтому он может быть использован как временный источник питания.

Благодаря своим уникальным физическим свойствам эти элементы нашли настолько широкое применение в электронной и электротехнической промышленности, что сегодня редко какое электротехническое изделие не включает в себя по крайней мере один такой компонент для какой-либо цели.

Подводя итоги, можно констатировать, что конденсатор — это бесценная часть огромного множества электронных и электротехнических устройств, без которых был бы немыслим дальнейший прогресс в науке и технике.

Вот что такое конденсатор!

Конденсатор в цепи постоянного и переменного тока ведет себя абсолютно по разному.

Итак, берем постоянного напряжения и выставляем на его крокодилах напряжение в 12 Вольт. Лампочку тоже берем на 12 Вольт. Теперь между одним щупом блока питания и лампочки вставляем конденсатор:

А вот если напрямую сделать, то горит:

Отсюда напрашивается вывод: постоянный ток через конденсатор не течет!

Если честно, то в самый начальный момент подачи напряжения ток все-таки течет на доли секунды. Все зависит от емкости конденсатора.

Конденсатор в цепи переменного тока

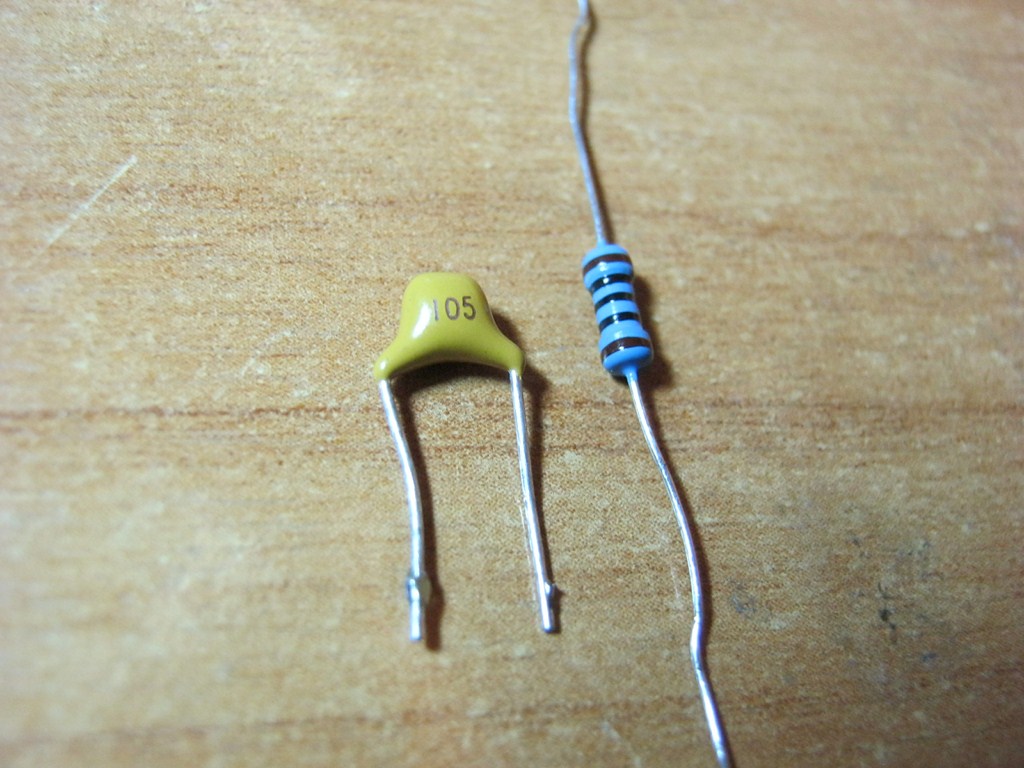

Итак, чтобы узнать, течет ли переменный ток через конденсатор, нам нужен генератор переменного тока. Думаю, этот генератор частоты вполне сойдет:

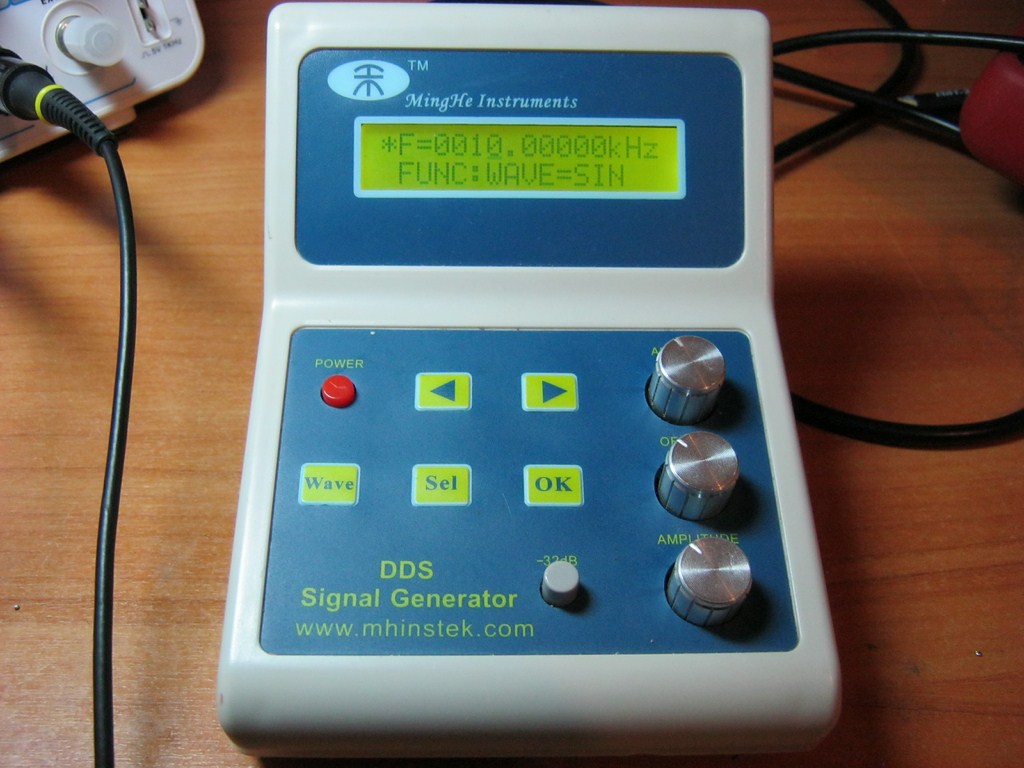

Так как китайский генератор у меня очень слабенький, то мы вместо нагрузки-лампочки будем использовать простой на 100 Ом. Также возьмем и конденсатор емкостью в 1 микрофарад:

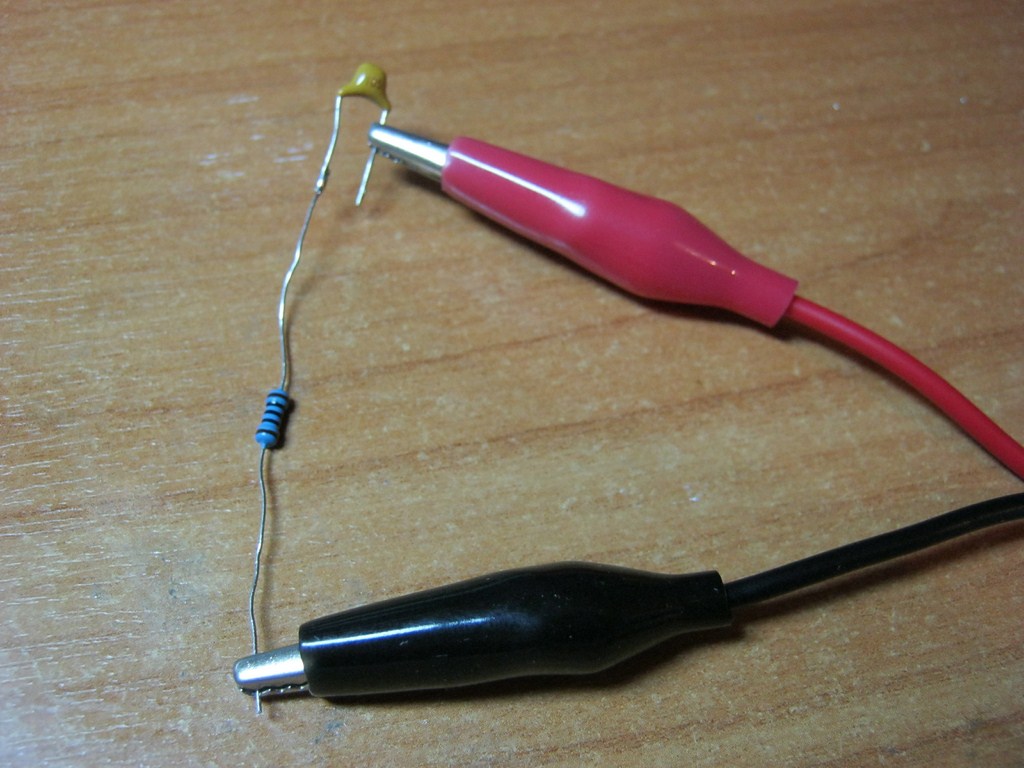

Спаиваем как-то вот так и подаем сигнал с генератора частоты:

Далее за дело берется Цифровой осциллограф OWON SDS6062 . Что такое осциллограф и с чем его едят, читаем здесь . Будем использовать сразу два канала. На одном экране будут высвечиваться сразу два сигнала. Здесь на экранчике уже видны наводки от сети 220 Вольт. Не обращайте внимание.

Будем подавать переменное напряжение и смотреть сигналы, как говорят профессиональные электронщики, на входе и на выходе. Одновременно.

Все это будет выглядеть примерно вот так:

Итак, если у нас частота нулевая, то это значит постоянный ток. Постоянный ток, как мы уже видели, конденсатор не пропускает. С этим вроде бы разобрались. Но что будет, если подать синусоиду с частотой в 100 Герц?

На дисплее осциллографа я вывел такие параметры, как частота сигнала и его амплитуда: F — это частота, Ma — амплитуда (эти параметры пометил белой стрелочкой). Первый канал помечен красным цветом, а второй канал — желтым, для удобства восприятия.

Красная синусоида показывает сигнал, который выдает нам китайский генератор частоты. Желтая синусоида — это то, что мы уже получаем на нагрузке. В нашем случае нагрузкой является резистор. Ну вот, собственно, и все.

Как вы видите на осциллограмме выше, с генератора я подаю синусоидальный сигнал с частотой в 100 Герц и амплитудой в 2 Вольта. На резисторе мы уже видим сигнал с такой же частотой (желтый сигнал), но его амплитуда составляет каких-то 136 милливольт. Да еще и сигнал получился какой-то «лохматый». Это связано с так называемыми « «. Шум — это сигнал с маленькой амплитудой и беспорядочным изменением напряжения. Он может быть вызван самими радиоэлементами, а также это могут быть помехи, которые ловятся из окружающего пространства. Например очень хорошо «шумит» резистор. Значит «лохматость» сигнала — это сумма синусоиды и шума.

Амплитуда желтого сигнала стала меньше, да еще и график желтого сигнала сдвигается влево, то есть опережает красный сигнал, или научным языком, появляется сдвиг фаз . Опережает именно фаза, а не сам сигнал. Если бы опережал сам сигнал, то у нас бы тогда получилось, что сигнал на резисторе появлялся бы по времени раньше, чем сигнал, поданный на него через конденсатор. Получилось бы какое-те перемещение во времени:-), что конечно же, невозможно.

Сдвиг фаз — это разность между начальными фазами двух измеряемых величин . В данном случае напряжения. Для того, чтобы произвести замер сдвига фаз, должно быть условие, что у этих сигналов одна и та же частота . Амплитуда может быть любой. Ниже на рисунке приведен этот самый сдвиг фаз или, как еще его называют, разность фаз :

Давайте увеличим частоту на генераторе до 500 Герц

На резисторе уже получили 560 милливольта. Сдвиг фаз уменьшается.

Увеличиваем частоту до 1 КилоГерца

На выходе у нас уже 1 Вольт.

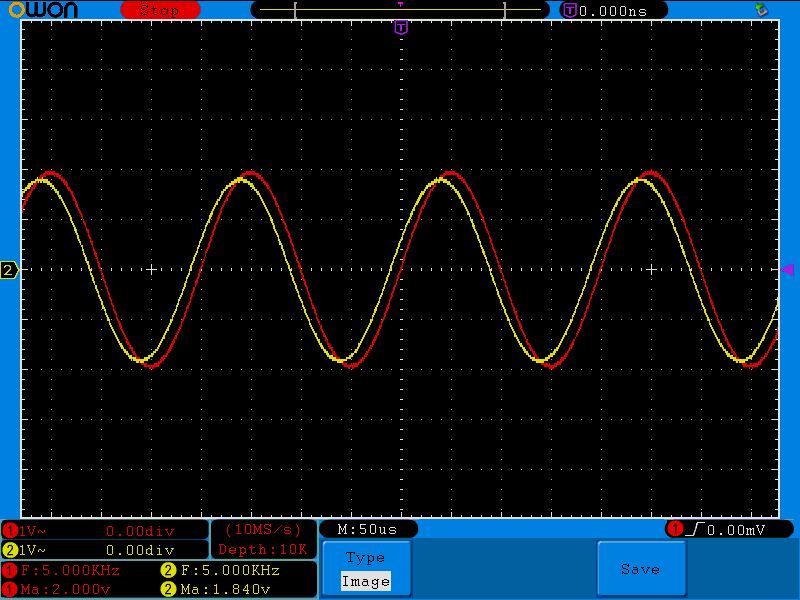

Ставим частоту 5 Килогерц

Амплитуда 1,84 Вольта и сдвиг фаз явно стает меньше

Увеличиваем до 10 Килогерц

Амплитуда уже почти такая же как и на входе. Сдвиг фаз менее заметен.

Ставим 100 Килогерц:

Сдвига фаз почти нет. Амплитуда почти такая же, как и на входе, то есть 2 Вольта.

Отсюда делаем глубокомысленные выводы:

Чем больше частота, тем меньшее сопротивление конденсатор оказывает переменному току. Сдвиг фаз убывает с увеличением частоты почти до нуля. На бесконечно низких частотах его величина составляет 90 градусов или π/2 .

Если построить обрезок графика, то получится типа что-то этого:

По вертикали я отложил напряжение, по горизонтали — частоту.

Итак, мы с вами узнали, что сопротивление конденсатора зависит от частоты. Но только ли от частоты? Давайте возьмем конденсатор емкостью в 0,1 микрофарад, то есть номиналом в 10 раз меньше, чем предыдущий и снова прогоним по этим же частотам.

Смотрим и анализируем значения:

Внимательно сравните амплитудные значения желтого сигнала на одной и той же частоте, но с разными номиналами конденсатора. Например, на частоте в 100 Герц и номиналом конденсатора в 1 мкФ амплитуда желтого сигнала равнялась 136 милливольт, а на этой же самой частоте амплитуда желтого сигнала, но с конденсатором в 0,1 мкФ уже была 101 милливольт(в реальности еще меньше из за помех). На частоте 500 Герц — 560 милливольт и 106 милливольт соответственно, на частоте в 1 Килогерц — 1 Вольт и 136 милливольт и так далее.

Отсюда вывод напрашивается сам собой: при уменьшении номинала конденсатора его сопротивление стает больше.

С помощью физико-математических преобразований физики и математики вывели формулу для расчета сопротивления конденсатора. Прошу любить и жаловать:

где, Х С — это сопротивление конденсатора, Ом

П — постоянная и равняется приблизительно 3,14

F — частота, измеряется в Герцах

С — емкость, измеряется в Фарадах

Так вот, поставьте в эту формулу частоту в ноль Герц. Частота в ноль Герц — это и есть постоянный ток. Что получится? 1/0=бесконечность или очень большое сопротивление. Короче говоря, обрыв цепи.

Заключение

Забегая вперед, могу сказать, что в данном опыте мы получили (ФВЧ). С помощью простого конденсатора и резистора, применив где-нибудь в звуковой аппаратуре такой фильтр на динамик, в динамике мы будет слышать только писклявые высокие тона. А вот частоту баса как раз и заглушит такой фильтр. Зависимость сопротивления конденсатора от частоты очень широко используется в радиоэлектронике, особенно в различных фильтрах, где надо погасить одну частоту и пропустить другую.

Конденсатор, видимо, есть самый первый прибор, с помощью которого научились достаточно долго удерживать электрические заряды в одном месте.

Если зарядить какой-нибудь диэлектрик трением, например, ту же классическую расческу, потерев ее шерстью, то заряд на ее поверхности останется на некоторое время. Однако ни накопить его, ни как-то использовать не удастся: кроме пары-тройки фокусов с притягиванием к расческе всякого мусора, ничего не выйдет. Металл же зарядить трением вообще невозможно. Все заряды, которые были бы как-то им приняты, на поверхности не удерживаются, а разбегаются сразу по всей массе применяемого металла. Или сбегают с него, благодаря большой площади контакта с воздухом, всегда содержащим влагу, что делает задачу невозможной.

Удалось придумать накопление электричества благодаря свойству притяжения друг к другу зарядов разного знака. Если два листочка из фольги прижать друг к другу, проложив между ними тонкий слой хорошего диэлектрика, то такой сэндвич можно зарядить, прикоснувшись телами, содержащими заряды разного знака, к разным листочкам фольги. Заряды разного знака притягиваются друг к другу и обязательно побегут в фольге навстречу друг другу. Они бы и разрядились, не будь между слоями фольги диэлектрика. И заряды только растекутся каждый по своему листу фольги и, притягиваясь друг к другу, будут находиться в ней достаточно долго.

Вот это и называется конденсатор. Чем больше площадь фольги — тем больше емкость. Чтобы добиться большой площади, фольгу с изолятором сворачивают рулоном — две ленты фольги и две ленты бумаги — и помещают в банку, выводя наружу от каждой ленты по контакту. Снаружи банка запаивается, чтобы предотвратить поступление влаги внутрь. Вездесущая влага же и является причиной, по которой бумажную ленту пропитывают парафином.

а) устройство, б) внешний вид

1 – фольговые обкладки, 2 – внутренние выводы обкладок,
3 – парафинированная бумага, 4 – металлический корпус, 5 – провод

На рисунке изображено, как устроен простейший фольговый автомобильный конденсатор. У него один контакт выведен от одной обкладки наружу проводом, а другим является металлический корпус, внутри присоединенный ко второй обкладке.

Работа конденсатора в электрической цепи

Уже давно мы отошли от понимания электричества в терминах движения, действия зарядов и так далее. Теперь мы мыслим понятиями электрических цепей, где обычными вещами являются напряжения, токи, мощность. И к рассмотрению поведения зарядов прибегаем только, чтобы понять, как работает в цепи какое-нибудь устройство.

Например, конденсатор в простейшей цепи постоянного электрического тока является просто разрывом. Обкладки ведь не соприкасаются друг с другом. Поэтому, чтобы понять принцип действия конденсатора в цепи, придется все-таки вернуться к поведению зарядов.

Зарядка конденсатора

Соберем простую электрическую цепь, состоящую из аккумулятора, конденсатора, резистора и переключателя.

ε c – ЭДС аккумулятора, C – конденсатор, R – резистор, K – переключатель

Когда переключатель никуда не включен, тока в цепи нет. Если подключить его к контакту 1, то напряжение с аккумулятора попадет на конденсатор. Конденсатор начнет заряжаться настолько, насколько хватит его емкости. В цепи потечет ток заряда, который сначала будет довольно большим, а по мере зарядки конденсатора будет уменьшаться, пока совсем не сойдет на нуль.

Конденсатор при этом приобретет заряд такого же знака, как и сам аккумулятор. Разомкнув теперь переключатель К, получим разорванную цепь, но в ней стало два источник энергии: аккумулятор и конденсатор.

Разрядка конденсатора

Если теперь перевести переключатель в положение 2, то заряд, накопленный на обкладках конденсатора, начнет разряжаться через сопротивление R.

Причем, сначала, при максимальном напряжении, и ток будет максимальным, величину которого можно вычислить, зная напряжение на конденсаторе, по закону Ома. Ток будет течь, то есть конденсатор будет разряжаться, а напряжение его падать. Соответственно и ток будет все меньше и меньше. И когда в конденсаторе заряда совсем не останется, ток прекратится.

У ситуации, описанной в этих двух случаях, есть интересные особенности:

Электрическая батарея постоянного напряжения, работая в цепи с конденсатором, дает, тем не менее, переменный ток: при зарядке он изменяется от максимального значения до 0.
Конденсатор, имея некоторый заряд, при разряжении через резистор, даст тоже переменный ток, изменяющийся от максимального значения до 0.
В обоих случаях после непродолжительного действия ток прекращается. Конденсатор в обоих случаях после этого демонстрирует разрыв в цепи — ток больше не течет.

Описанные процессы называются переходными. Они имеют место в электрических цепях с постоянным напряжением питания, когда в них установлены реактивные элементы. После прохождения переходных процессов реактивные элементы перестают влиять на режимы токов и напряжений в электрической цепи. Время, в течение которого переходный процесс завершается, зависит как от емкости конденсатора C, так и от активного сопротивления нагрузки R. Очевидно, что чем они больше, тем больше нужен и интервал времени, пока переходный процесс не завершится.

Параметр, характеризующий время переходного процесса, называется «постоянной времени» для данной схемы, обозначается греческой буквой «тау»:

Произведение сопротивления в омах на емкость в фарадах, если рассмотреть внимательно эти единицы измерения, действительно дает величину в секундах.

Однако переходный процесс разрядки конденсатора — это процесс плавный. То есть, грубо говоря, он не заканчивается никогда.

U c – напряжение на конденсаторе (вольт), U 0 – первоначальное напряжение заряженного конденсатора, t – время (сек)

На рисунке видно, что конденсатор будет разряжаться «всегда», так как чем меньше на нем остается зарядов, тем меньший ток будет бежать по цепи, следовательно, тем медленнее будет идти процесс разрядки. Процесс экспоненциальный. По времени отложены значения в секундах величин, кратных постоянной времени. С некоторых значений можно считать процесс практически законченным, например, при 5t, когда напряжения на конденсаторе осталось порядка 0,7%.

Режим, когда переходный процесс завершен, называется стационарным, или режимом постоянного тока.

Принцип работы на переменном напряжении

Так же, как в механике масса обладает свойством инерции, в электричестве заряд в конденсаторе тоже проявляет инерционность. Действительно, при любых электрических процессах он начинает подзаряжаться (если напряжение на его контактах имеет такую же полярность, как и заряд в нем) или разряжаться (если полярность противоположная). Это влияет на картину токов в цепи, а на синусоидальном токе проявляется как сдвиг фазы между напряжением и током.

Фактически в цепи переменного тока непрерывно происходит переходный процесс.

Переменное напряжение U то подзаряжает, то разряжает конденсатор, в результате этого в нем течет ток I, сдвинутый по времени на 90° от периода колебаний напряжения.

Считается, что конденсатор пропускает переменный ток, причем введен параметр «кажущееся сопротивление конденсатора». Он зависит от емкости конденсатора С и от частоты переменного напряжения ω.

Это реактивное сопротивление, которое используется в расчетах цепей, содержащих инерционные, реактивные компоненты. То есть везде, где применяются конденсаторы и катушки индуктивности.

Назначение компонента

Из рассмотренных свойств ясно, что нужны конденсаторы не как источники электрического питания, а именно как реактивные элементы схем, чтобы создавать определенные режимы переменного/импульсного тока.

Используются конденсаторы настолько многообразно, что здесь, на уровне «конденсатор для чайников», можно перечислить только бегло их применение:

В выпрямителях служат для сглаживания пульсаций тока.
В фильтрах (совместно с резисторами и/или индуктивностями) выступают в роли частотно зависимого элемента для выделения или гашения определенной полосы частот.
В колебательных контурах используется конденсатор, работающий при генерации синусоидального напряжения.
Несут функцию накопителя в устройствах, где нужно обеспечить мгновенное выделение большой энергии в виде импульса — например, в фотовспышках, лазерах и т.д.
Используются в схемах точного управления временными событиями с использованием простейших по строению RC-цепей — реле времени, генераторы одиночных импульсов и т.д.
Фазосдвигающий конденсатор применяется в схемах питания синхронных и асинхронных, а также однофазных и трехфазных двигателей переменного тока.

Кроме собственно прибора «конденсатор», вполне успешно используются в технике явления, в основе которых лежит электрическая емкость.

Уровень можно измерить, используя факт того, что жидкость, поднимаясь в датчике между проводниками, играющими роль обкладок, меняет диэлектрическую проницаемость среды, а, следовательно, и емкость прибора, что он и показывает как изменение уровня.

Аналогично этому, сверхмалые толщины можно измерять, меняя расстояние между двумя проводниками-обкладками или их эффективную площадь.

Конденсаторы представляют собой электронные компоненты, используемые для хранения электрического заряда. Конденсаторы могут иметь различную форму, но всегда похожи друг на друга внутри.

Конденсатор, как правило, состоит из двух электропроводящих пластин (электродов), которые изолированы друг от друга диэлектриком.
Величина (емкость) накопленного заряда определяется поверхностью электродов и расстояния между ними. Большая площадь и меньшее расстояние обеспечивает более высокую емкость.

Для расчета емкости мы используем следующее соотношение:

С = e х A / d

C = емкость в фарадах
A = площадь в м2
d = расстояние между электродами
е = диэлектрическая проницаемость диэлектрика

Единицей измерения емкости является фарад. Один фарад — это такая емкость, при которой заряд в 1 кулон создает напряжение между обкладками в 1 вольт.

Обозначение конденсатора на схемах:

Для того, чтобы лучше понять взаимосвязь между параметрами конденсатора, рассмотрим следующую упрощенную эквивалентную схему:

Rs — последовательное сопротивление выводов и электродов, электролита, а также потери в диэлектрике.
Ls — индуктивность выводов и электрод.
C – емкость.
Rр — сопротивление изоляции в диэлектрике.

Виды конденсаторов

Постоянные конденсаторы

Бумажные конденсаторы (KLMP, KSMP) в большинстве заменены пластиковыми. Несмотря на высокую диэлектрическую проницаемость бумажных конденсаторов они крупнее и дороже, чем пластиковые.

Преимущества бумажных конденсаторов — устойчивость к импульсному напряжению, низкое содержание углерода (приблизительно 3%, для сравнения у пластиковых 40…70%) приводит к хорошему самовосстановлению и небольшой риск возгорания. В настоящее время бумажные конденсаторы используются исключительно для подавления помех.

Конденсаторы полистирольные и полиэфирные (KSF, MKSE, MKSF, MKSP) конденсаторы изготавливаются из металлизированной полиэфирной пленки.

Слюдяные конденсаторы (КСО) многослойные, построены так же, как и керамические конденсаторы, электрод может быть выполнен из серебра. Слюда является минералом, добываемым в шахтах Индии, где его качество особенно высоко.

Этот материал очень твердый и прочный, отличается тем, что он разделяется на тонкие пластины, которые могут быть оснащены электродами.
Электрические свойства, например, сопротивление изоляции, потери и стабильность вполне сопоставимы с лучшими искусственными диэлектриками и керамикой.

Слюдяные конденсаторы, тем не менее, являются относительно крупными и дорогими, в результате чего в значительной степени подлежат замене полипропиленовыми конденсаторами. Слюдяные конденсаторы часто используется в высокочастотных схемах, которые требуют не только низкие потери, но и высокую стабильность частоты и температуры. Они изготавливаются емкостью от 1 пФ и до 0,1 мкФ.

Керамические конденсаторы (KCP, КФП, КЧР, KFR) производятся из одной или нескольких керамических пластин с нанесением металлического напыления (электроды). Керамический конденсатор с одним слоем диэлектрика называется «однослойным». Когда конденсатор состоит из нескольких слоев диэлектрика, его называют многослойный. Керамические конденсаторы изготавливаются емкостью от 0,5 пФ и до нескольких сотен микрофарад. Конденсаторы емкостью больше чем 10 мкФ достаточно редки из-за высокой цены.

Электролитические конденсаторы (KEN, KEO, SME, T, UL, KERMS) имеют алюминиевые или танталовые электроды. Поверхность анода (положительный полюс) покрыт очень тонким слоем оксида, который действует в качестве диэлектрика. Для того чтобы уменьшить расстояние между оксидным слоем и катодом (отрицательный полюс) используют электролит с низким сопротивлением.

Алюминиевые влажные электролитические конденсаторы . Они содержат электролит, состоящий из борной кислоты, этиленгликоля, соли и растворителя. Электроды вытравливаются в кислотной ванне, чтобы получить пористую поверхность. Таким образом, поверхность возрастает до 300 раз.

Танталовые конденсаторы . Они имеют в качестве диэлектрика оксид тантала с превосходными электрическими свойствами. Анод конденсатора выполнен путем спеканием порошка тантала. Около 50% объема состоит из пор, в результате чего внутренняя поверхность в 100 раз больше, чем внешняя.

После нанесения покрытия на слой оксида тантала, образующегося в кислотной ванне, конденсатор погружают в раствор диоксида марганца, заполняющий все поры. Контакт с катодом, который состоит из электропроводной серебряной краски, получается путем покрытия слоем углерода в виде графита.

Переменные конденсаторы

Эти конденсаторы имеют переменную емкость с воздушным диэлектриком (AM, FM) или керамические оборотные конденсаторы.
Воздушный конденсатор выполнен из двух параллельных сборок пластин (ротора и статора), которые изменяют свое положение из-за чего меняется и емкость такого конденсатора.

Параметры конденсаторов

Номинальная емкость — значение емкости. Фактическая емкость на практике равна номинальной емкости с учетом допусков связанных с изменением диэлектрической проницаемости диэлектрика вследствие изменения окружающей температуры. Значения допусков зависят от типа диэлектрика.
Номинальное напряжение — максимально допустимое напряжение, которое может быть на конденсаторе. Это напряжение, как правило, является суммой постоянного напряжения и пикового значения переменного напряжения.
Сопротивление изоляции конденсатора — это электрическое сопротивление конденсатора постоянному току определенного напряжения. Оно характеризует качество диэлектрика и качество его изготовления.

Люди, далекие от техники, даже не задумываются, что в конструкции современных электроприборов стоят различные элементы, благодаря которым и работает эта техника. Они даже не понимают о чем идет речь, когда окружающие их знатоки ведут разговоры о технике. Но иногда любопытство берет верх, и они начинают задавать вопросы. Например, зачем нужен конденсатор?

Чтобы удовлетворить любопытство, постараемся объяснить его функции и выявить, в каких областях конденсаторы нашли свое применение.

Что такое конденсатор?

Конденсатор, по-народному – «кондер», устройство, которое используется в электрических цепях для накопления электрической энергии. Конденсаторы применяются при фильтрации помех, в сглаживающих фильтрах в источниках электропитания, цепях межкаскадовых связей и во многих других областях радиотехники.

Конструкция и средства использующихся материалов определяют электрическую характеристику «кондера». В устройство конденсатора входят обкладки (или пластины), находящиеся друг перед другом. Делают их из токопроводящего и изолирующего материала. В качестве изоляции могут выступать слюда или бумага.

Емкость у конденсатора может быть разной. Она увеличивается в размерах пропорционально площади обкладок, а ее уменьшение происходит в зависимости от расстояния между ними. Очень важным является рабочее напряжения конденсатора. Если превысить максимальное напряжение, конденсатор может сломаться из-за пробоя диэлектрика.

Как все начиналось

Принцип изготовления этого устройства был известен довольно давно, благодаря немецкому физику Эвальду Юргену фон Клейсту и его нидерландскому коллеге Питеру ван Мушенбруку. Именно они были создателями первого в мире конденсатора. Их детище было значительно примитивнее современных собратьев, ведь диэлектриком выступали стенки банки из стекла. В наши дни технологии намного совершеннее, да и создание новых материалов весьма улучшило конструкцию конденсатора.

Гениальный электротехник Павел Яблочков также смог достичь выдающихся результатов в разработке конденсаторов и в их использовании. На эту тему он создал множество публикаций. Павел Николаевич прекрасно понимал зачем нужен конденсатор , поэтому одним из первых включил «кондер» в цепь перемежающегося тока. Это имело огромное значение для развития и становления электро- и радиотехники.

В наши дни существует многообразие конденсаторов, но в основе всех их лежат две металлические пластины, которые находятся в изоляции друг от друга.

Где применяются конденсаторы

Конденсаторы окружают нас во многих областях, занимая особую нишу в электронике.

Телевизионная или радиотехническая аппаратура без конденсаторов не обойдется. Их применяют для фильтров-выпрямителей, создания и настройки колебательных контуров, разделения цепей с разной частотой и многого другого.
Радиолокационная техника использует их, чтобы получить импульсы большей мощности, а также для формирования импульсов.
Для искрогашения в контактах, разделения токов разной частоты, разделения цепей постоянного и переменного токов «кондеры» нужны в телеграфии и телефонии.
В телемеханике и автоматике с их помощью создают датчики на емкостном принципе. Здесь также нужно искрогашение в контактах, разделение цепей токов и т.д.
В специальных устройствах для запоминания, что используются в счетно-решающей технике.
Для получения мощных импульсов в лазерной технике.

Современная электроэнергетика тоже использует во всю это изобретение: для подключения к линии передачи нужной аппаратуры, чтобы повысить коэффициент мощности, для регулировки напряжения в распределительных сетях, чтобы защитить от перенапряжения, для электрической сварки, подавления радиопомех и много другого.

Зачем нужен конденсатор еще? Для металлопромышленности, автотракторной и медицинской техники, для использования атомной энергии, в фотографической технике для получения световой вспышки и аэрофотосъемки. Даже добывающая промышленность не обходится без конденсаторов. Одни конденсаторы могут быть совсем крошечными и весить меньше одного грамма, другие их «сотоварищи» поражают весом в несколько тонн и высотой более двух метров.

Огромное разнообразие типов конденсаторов дало возможность применять их в различных сферах деятельности, поэтому без них нам никак не обойтись.

Как определить полярность конденсатора — инструкция с видео

У большинства конденсаторов-электролитов отечественных, а также ряда государств бывшего соцлагеря, обозначается лишь положительный вывод. Соответственно, второй – это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Примеры обозначения плюса конденсатора

Символ «+» на корпусе около одной из ножек. В некоторых сериях она проходит через его центр. Это относится к конденсаторам цилиндрической формы (бочкообразным), с «дном» из пластмассы. Например, К50-16.
У конденсаторов типа ЭТО полярность иногда не обозначается. Но определить ее визуально можно, если посмотреть на форму детали. Вывод «+» расположен со стороны, имеющий больший диаметр (на рисунке плюс вверху).

Если конденсатор (так называемая коаксиальная конструкция) предназначен для монтажа способом присоединения корпуса к «шасси» прибора (являющимся минусом любой схемы), то центральный контакт – плюс, без всякого сомнения.

Обозначение минуса

Это относится к конденсаторам импортного производства. Рядом с ножкой «–», на корпусе, имеется своеобразный штрих-код, представляющий собой прерывистую полосу или вертикальный ряд из черточек. Как вариант – длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус. Она выделяется на общем фоне своим оттенком.

По геометрии

Если у конденсатора одна ножка длиннее другой, то это – плюс. В основном подобным образом также маркируются изделия импортные.

С помощью мультиметра

Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. Понадобится или мультиметр с внутренним сопротивлением порядка 100 кОм (режим – измерение I=, предел – микроамперы)

или источник постоянного тока + милливольтметр + нагрузка

Что сделать

Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко (жалом отвертки, пинцетом).
Подключить емкость в разрыв цепи.
После окончания процесса заряда зафиксировать значение тока (он будет постепенно уменьшаться).
Разрядить.
Снова включить в схему.
Считать показания прибора.

Читать:

Куда жаловаться на курьеров на велосипедах

Рекомендация. Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. Если электролит, имеющий большой номинал, заряжается сравнительно быстро от источника 9±3 В, то это свидетельство того, что он «подсох». То есть утратил часть своей емкости. Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками.

Как определить полярность конденсатора?

Как узнать где у конденсатора полярность

У большинства элементов принята боле-менее однообразная система маркировки полярности. Обозначение полярности конденсатора имеет несколько типов, которые нетрудно запомнить:

Внешний вид (форма корпуса, длина и толщина ножек);
Маркировка (нанесение соответствующих символов у выводов или на корпусе);
Обозначения на электронных схемах.

По внешнему виду

Как определить полярность конденсатора по внешнему виду? Наиболее просто это сделать для приборов с цилиндрическим корпусом, у которых выводы расположены на противоположных торцах (аксиальный тип корпуса). Даже если маркировка полностью стерта, то тот вывод, который присоединен напрямую к металлическому корпусу, имеет знак «минус».

Вывод, установленный на корпусе через изолятор (в данном месте обычно имеется утолщение или изменение формы корпуса) соответствует положительной полярности, то есть «плюс».

Аксиальная форма корпуса

Новые, не спаянные типы алюминиевых конструкций с ножками, расположенными в непосредственной близости друг к другу (радиальный корпус), имеют более длинный положительный вывод.

Иногда в старой аппаратуре можно встретить электролитические конденсаторы с одним выводом, которые крепятся к корпусу конструкции при помощи гайки. Здесь гайка – «минус», вывод «плюс».

Вам это будет интересно Особенности конденсатора

Гаечное крепление

Еще реже попадаются элементы также с гаечным креплением, но с двумя выводами. Принцип маркировки во многом схож с предыдущим случаем, но здесь мы имеем дело со сдвоенным конденсатором, у которого общий «минус» находится на корпусе, а «плюс» расположен на выводах (каждый вывод соответствует отдельной емкости).

По маркировке

Производители также наносят маркировку на корпусе элементов. Здесь может быть несколько вариантов:

Знак «минус» на боковой поверхности цилиндра со стороны отрицательного вывода;
Знак «плюс» непосредственно у положительной ножки элемента;
Широкая темная полоса на торце напротив отрицательного вывода (обычно у твердотельных электролитических конденсаторов.

Обратите внимание! Для SMD компонентов обозначение обратное – широкая светлая или темная полоса возле положительной площадки.

Маркировка твердотельных и SMD компонентов

По схеме

На электрических схемах конденсаторы обозначаются в виде двух параллельных линий, которые символизируют обкладки. Возле положительного вывода ставят символ «+», или этот вывод обозначают более толстой линией, либо в виде узкого прямоугольника.

Некоторые производители электроники рисуют на схемах отрицательный вывод в виде отрезка дуги.

Обозначение на принципиальных схемах

Не печатных платах электролитический конденсатор имеет такие обозначения полярности:

Как на электрических принципиальных схемах;
В виде круга, у которого закрашен узкий сегмент в месте пайки отрицательного вывода.

С помощью чего измеряют полярность у конденсатора

Как узнать где на конденсаторе плюс, если стерта маркировка? К сожалению, в подавляющем большинстве случаев, при удаленной маркировке определить правильную полярность не представляется возможным. Для некоторых типов радиодеталей, при наличии соответствующего опыта, можно определять полярность при помощи тестера. Порядок действий следующий:

Переключатель прибора ставят в положение измерения сопротивления.
Прикасаются щупами к выводам элемента. В этот момент стрелка делает бросок, показывая низкое сопротивление (это происходит из-за процесса зарядки). Затем показания прибора изменяются в сторону увеличения сопротивления.
Меняют полярность щупов. Стрелка совершает еще больший скачок и снова возвращается в положение высокого сопротивления. Происходит разряд и последующий заряд с противоположной полярностью.
Засекают значения максимального сопротивления при различной полярности подключения щупов прибора. Меньшее значение говорит о наличии токов утечки, а значит полярность подключения щупов не соответствует назначению выводов. То есть, если обнаружено некоторое сопротивление, то положительный щуп устройства подключен к отрицательному выводу конденсатора. При правильной полярности у исправного элемента токи утечки ничтожны, и сопротивление приближается к бесконечности.

Вам это будет интересно Особенности кабеля Frls

Все вышесказанное справедливо только для некоторых типов электролитических конденсаторов, обладающими сравнительно большой ёмкостью. В остальных случаях достоверно определить назначение выводов достаточно проблематично.

Соблюдение полярности при подключении конденсаторов к цепям схемы важно не только для правильного функционирования устройства. Не менее важна безопасность, так как несоблюдение требований может привести к разрушению корпуса и повреждению других элементов конструкции.

Характеристики конденсатора

Основной характеристикой любого конденсатора является его емкость, которая определяет количество накопленного заряда. Емкость зависит от площади обкладок и толщины слоя диэлектрика.

Внимание! Площадь пластин нельзя увеличивать бесконечно, поскольку это приводит к росту габаритов и массы устройства.

Толщину диэлектрического слоя также можно снижать только до определенного значения, поскольку любой изолятор имеет свой предел электрической прочности. В связи с этим второй основной характеристикой является рабочее напряжение, при котором конденсатор сохраняет свои свойства на протяжении всего срока службы.

Превышение рабочего напряжения приводит к электрическому пробою и нарушению функционирования прибора, в частности, в некоторых областях применения требуется учитывать дополнительные параметры, а именно:

Температурный коэффициент, учитывающий влияние нагрева на емкость радиоэлемента;
Тангенс угла диэлектрических потерь, характеризующий свойства радиоэлемента при работе на высоких частотах;
Полярность включения, возникающая вследствие конструктивных особенностей некоторых типов устройств.

Для увеличения емкости при сохранении приемлемых габаритов, приходится применять различные технические тонкости. Например, в электролитических конденсаторах в качестве одной из обкладок используется узкая и длинная полоса из алюминиевой фольги. Тонкий слой оксида на поверхности фольги является изолятором, а вместо второй обкладки используется жидкий электролит. При изготовлении такого конденсатора лист фольги скручивается в тонкий цилиндр, который затем помещается в корпус.

Вам это будет интересно Особенности поперечного сечения

Электролитический конденсатор

Подобная конструкция совмещает большую площадь обкладок и малую толщину диэлектрика, что позволяет получать очень большие значения емкости при малых габаритах.

Основным недостатком таких конденсаторов является необходимость строгого соблюдения полярности подключения. Невыполнение этого требования приводит к возникновению больших токов, утечкам и разрушению конструкции. Электролитические конденсаторы должны иметь маркировку полярности для правильного подключения.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Емкость конденсатора

Электрические заряды

Как вы знаете, существует два типа зарядов: положительный заряд и отрицательный заряд. Ну и все как обычно, одноименные заряды отталкивается, а разноименные – притягиваются. Физика седьмой класс).

Давайте еще раз рассмотрим простую модель конденсатора.

Если мы соединим наш конденсатор с каким-нибудь источником питания постоянного тока, то мы его зарядим. В этот момент положительные заряды, которые идут от плюса источника питания, осядут на одной пластине, а отрицательные заряды с минуса источника питания – на другой.

Самое интересное то, что количество положительных зарядов будет равняться количеству отрицательных зарядов.

Даже если мы отсоединим источник питания постоянного тока, то у нас конденсатор так и останется заряженным.

Почему так происходит?

Во-первых, заряду некуда течь. Хотя с течением времени он все равно будет разряжаться. Это зависит от материала диэлектрика.

Во-вторых, происходит взаимодействие зарядов. Положительные заряды притягиваются к отрицательным, но они не могут соединиться с друг другом, так как им мешает диэлектрик, который, как вы знаете, не пропускает электрический ток. В это время между обкладками конденсатора возникает электрическое поле, которое как раз и запасает энергию конденсатора.

Когда конденсатор заряжается, электрическое поле между обкладками становится сильнее. Соответственно, когда конденсатор разряжается, электрическое поле слабеет. Но как много заряда мы можем “впихнуть” в конденсатор? Вот здесь и применяется такое понятие, как емкость конденсатора.

Что такое емкость

Емкость конденсатора – это его способность накапливать заряд на своих пластинах в виде электрического поля.

Но ведь емкость может быть не только у конденсатора. Например, емкость бутылки 1 литр, или емкость бензобака – 100 литров и так далее. Мы ведь не можем впихнуть в бутылку емкость в 1 литр больше, чем рассчитана эта бутылка, так ведь? Иначе остатки жидкости просто не влезут в бутылку и будут выливаться из нее. Точно такие же дела и обстоят с конденсатором. Мы не сможем впихнуть в него заряда больше, если он не рассчитан на это. Поэтому, емкость конденсатора выражается формулой:

С – это емкость, Фарад

Q – количество заряда на одной из обкладок конденсатора, Кулоны

U – напряжение между пластинами, Вольты

Получается, 1 Фарад – это когда на обкладках конденсатора хранится заряд в 1 Кулон и напряжение между пластинами 1 Вольт. Емкость может принимать только положительные значения.

Значение в 1 Фарад – это слишком много. На практике в основном пользуются значениями микрофарады, нанофарады и пикофарады. Хочу вам напомнить, что приставка “микро” – это 10-6 , “нано” – это 10-9 , пико – это 10-12 .

Полярные и неполярные конденсаторы – в чем отличие

Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества. Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными. В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности?

Будет интересно➡ Чем отличаются параллельное и последовательное соединение конденсаторов

В этом и попробуем сейчас разобраться. Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Интересный материал для ознакомления: что такое вариасторы.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой. Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора. Отрицательная обкладка (катод) – просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Полярные и неполярные конденсаторы.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов. Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.

А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.

Будет интересно➡ Что такое ионистор?

На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.

Полярный и неполярный конденсатор

Что будет если перепутать полярность

Если ошибиться с полярностью электролитического конденсатора – он обязательно выйдет из строя! Сопротивление конденсатора при обратной полярности небольшое, поэтому через его цепь потечет значительный ток. Это вызовет быстрый перегрев, закипание электролита, пары которого разорвут корпус. Такой же эффект вызовет и увеличение рабочего напряжения выше указанного на корпусе. Чтобы исключить нехорошие последствия, верхняя крышка корпуса делается профилированной, с канавками-углублениями на верхней крышке.

Будет интересно➡ Чем отличается пусковой конденсатор от рабочего?

При повышенном давлении внутри крышка расходится по этим канавкам, выпуская пары наружу. Следует отметить, что электролитические конденсаторы, использующиеся в компьютерных блоках питания и материнских платах, могут выйти из строя после нескольких лет эксплуатации в нормальном рабочем режиме. Дело в том, что в конденсаторах из-за наличия электролита постоянно протекают электрохимические процессы, усугубляющиеся тяжелым режимом работы и повышенной температурой.
