ГУР vs ЭУР: что лучше — гидроусилитель или электроусилитель руля

Вопрос или спор о том, что лучше – электроусилитель или гидроусилитель руля – во многом похож на аналогичные темы, касающиеся автомобилей. К примеру, автомат или механика, светодиоды или галогенки, гелевый аккумулятор или классический наливной, и так далее. Как правило, какие-либо объективные ответы на подобного рода вопросы найти довольно сложно. Ведь кто-то попробовал после ГУР поездить с ЭУР, и обозвал последнего ватным. Другие утверждают, что за электроусилителями будущее. Третьи вообще не признают ни того, ни другого – мол, лучше и надежнее обычного рулевого механизма без усиления ничего нет и не будет.

Задача этой статьи – абстрагироваться ненадолго от субъективных мнений, и рассмотреть классический гидроусилитель с более новым электроусилителем с разных точек зрения, важных для владельца и водителя автомобиля. После прочтения данного материала вы, скорее всего, не поменяете своего устоявшегося мнения о том, что из этого лучше. Вы просто узнаете немного больше о системах ГУР и ЭУР. А это несомненно поможет вам, если вы в ближайшем будущем планируете покупать автомобиль, и еще не уверенны, кто лучше помогает крутить руль – электроусилитель или гидроусилитель.

Критерии сравнения ГУР с ЭУР

Прежде, чем сравнивать две принципиально разные технологии, необходимо выделить наиболее важные критерии для них. Производителя в счет брать не будем, хотя, забегая немного вперед, скажем, что ЭУР для него определенно лучше, чем ГУР. Нас же интересует только владелец автомобиля. Причем, с двух точек зрения. Он нас интересует и как владелец вещицы, которая ломается и требует денег на ремонт, и как водитель, для которого особенности руля важны в плане удобства, комфорта, удовольствия от управления, и даже с точки зрения безопасности.

В итоге получается вот такой список критериев для сравнения ГУР и ЭУР:

• конструктивные особенности;
• сложность конструкции;
• влияние на стоимость автомобиля;
• сложность и стоимость ремонта;
• надежность;
• обслуживаемость;
• информативность руля;
• влияние на расход топлива;
• габаритные размеры;
• зависимость от температурных условий;
• выдаваемое усилие;
• возможность «подружить» с другими системами автомобиля;
• безопасность.

Пожалуй, для того, чтобы получить более или менее полноценную картинку о гидроусилителях и электроусилителях, этого будет вполне достаточно. По ходу, где в этом есть необходимость, будут подключаться и другие критерии, которые помогут более глобально оценить рассматриваемые технологии.

Гидроусилитель руля

Начнем, понятное дело, с гидроусилителя, поскольку это сегодня считается классикой. Впервые этот вспомогательный механизм появился на легковых автомобилях в нашей стране в далеком 1958 году. До этого почти десять лет успешно использовался на карьерных самосвалах. Что же касается иномарок, то в этом вопросе буржуи не сильно опередили наших, внедрив первый, нормально функционирующий ГУР на автомобиль Cadillac в 1951 году. Хотя, все же, стоит отдать должное заграничным автомобильным конструкторам – первые упоминания о чем-то таком, что с помощью гидравлики помогало крутить руль, датируются 1902 годом.

Конструктивные особенности ГУР

Если кто-то еще не в курсе, то гидроусилитель руля (ГУР) – это механизм, который «понимает», в какую сторону водитель вращает рулевое колесо, и помогает ему в этом при помощи гидравлической энергии. Конструктивно простейшее устройство этого типа состоит обязательно из насоса, поршневого механизма и узла, «отслеживающего» вращение рулевого вала.

Насос нужен для того, чтобы создавать и постоянно поддерживать (это важно) определенное давление рабочей жидкости в системе ГУР. В действие он приводится непосредственно от двигателя путем отбора мощности через ременную или шестеренчатую передачу.

«Помогает» же крутить водителю руль специальный поршневой двусторонний механизм, расположенный непосредственно на рулевой рейке. Принцип его работы до ужаса простой. Если рабочая жидкость подается в одну камеру, поршень толкает рулевую рейку в противоположную сторону. Если жидкость подается в другую камеру, то она уже давит на поршень с другой стороны, помогая, соответственно, поворачивать руль в противоположную сторону.

Осталось только разобраться с тем, как же ГУР «видит», куда водитель вращает руль, и как система распределяет рабочую жидкость, чтобы на давила на вышеупомянутый поршень с нужной стороны. Отвечает за это специальный механизм, принцип работы которого несложно понять, если посмотреть на его изображение в разрезе. Суть его заключается в том, что при повороте руля находящееся уже под давлением масло направляется по нужной магистрали в ту камеру, избыточное давление в которой поможет водителю повернуть колеса автомобиля.

Итак, насос постоянно работает вместе с двигателем, создавая давление. Когда рулевое колесо находится в неподвижном состоянии, создаваемое насосом ГУР давление просто поддерживается, но ни на что не воздействует. Как только водитель начинает вращать руль, рабочая жидкость устремляется в соответствующую камеру, давит на поршень, который толкает рулевую рейку в нужную сторону. Как только вращение рулевого колеса прекращается, давление масла опять «запирается», и ни на что не воздействует.

Преимущества ГУР

С конструктивными особенностями в общих чертах разобрались, а потому плавно переходим к другим критериям сравнения. А именно к тем, которые считаются преимуществами гидроусилителя руля. Заранее отметим, что некоторые из описанных далее преимуществ или недостатков той или иной системы далеко не всегда являются на 100% таковыми. Довольно часто те или иные плюсы с минусами преувеличиваются, или наоборот, преуменьшаются. Там, где это наблюдается, присутствуют соответствующие комментарии.

Но сначала все известные плюсы гидроусилителя кратким списком:

1. Надежность.
2. Информативность руля.
3. Комфортность.
4. Недорогой текущий ремонт.
5. Безопасность.
6. Отсутствие электронных датчиков.
7. Способность выдавать большие усилия.

Надежность. Многие, конечно, скажут, что ГУР – это не очень то и надежно. То течет, то гудит, то вибрирует, то никак не помогает крутить руль, и так далее. Естественно, если сравнивать его с обычной «палкой» без какого-либо усилителя, то ГУР можно обвинить в ненадежности. Однако, если сравнивать его с ЭУР, то на момент написания этой статьи гидравлика является более надежной и безотказной.

Здесь следует подчеркнуть, что надежность гидроусилителя – это некое усредненное преимущество, которое «на своей шкуре» ощутили далеко не все автовладельцы. А и правда, ведь есть такие, у которых ГУР постоянно ломается, и надежным они его не называют. Однако не будем забывать и о тех, кто за много лет эксплуатации автомобиля с гидроусилителем даже не задумывается о том, что он есть. Он просто работает себе, и никого не беспокоит. И таких гораздо больше.

Информативность руля. Это преимущество гидроусилителя довольно спорное, но пропустить его в такой статье никак нельзя. Дело все в том, что после того, как автолюбители пересаживаются с машин с ГУР на модели с ЭУР, многие из них говорят, что электропривод руля – ватный. То есть, гидроусилитель менее «затирает» так называемое ощущение руля, чем электроусилитель. А спорным это преимущество является потому, что такой непривычной не информативностью обладают далеко не все ЭУР.

Более того, чем дальше развивается технология электропривода, тем сильнее затирается как раз та граница информативности руля, которая всего несколько лет назад действительно была крайне выраженной. Если же сравнивать то, что имеют современные автолюбители, то многие из них, владеющие машинами с ЭУР, не понимают, как это – ватный руль, о котором так усердно говорят любители классического ГУР.

Есть, однако, и такие случаи, когда абсолютно новая модель от известного бренда, оснащенная ЭУР, получает не очень лестные отзывы в плане информативности управления. Ориентироваться на такие субъективные отзывы – не стоит. А перед тем, как покупать какой-либо автомобиль, наверное, все пробуют на нем проехаться. Так что сразу оцените сами, а потом делайте выводы – ватный руль с ЭУР, или информативный, и покупать или нет.

Комфортность. Очередное чисто субъективное преимущество гидроусилителя, слепо ориентироваться на которое просто не стоит. Если опросить на этот счет несколько автолюбителей, которые ездят на машинах с ГУР и ЭУР, то однозначных ответов на вопрос – что комфортнее – мы не получим. Понять, комфортным ли является для вас управление тем или иным автомобилем, можно только попробовав на нем проехаться в разных режимах. Так или иначе, до сих пор живет тенденция, говорящая нам о том, что ГУР более комфортный, чем ЭУР.

Недорогой текущий ремонт. Это преимущество ГУР, наверняка, многие оспорят, и будут правы. Однако, если рассматривать только те случаи, когда система гидроусилителя руля своевременно обслуживается, и ремонтируется по первым признакам неисправности – ремонт действительно недорогой. Как правило, связан он чаще всего с заменой подтекающих сальников или повредившихся пыльников.

Естественно, если долгое время ездить на машине с подтекающим гидроусилителем, то рано или поздно можно дождаться момента, когда насос начнет работать «на сухую». А он этого очень сильно не любит, быстро выходит из строя, и требует замены. Соответственно, поскольку стоит сам насос не так уж дешево, то и о дешевизне ремонта придется забыть. Если же за всем этим регулярно следить, не запускать, и вовремя менять быстро изнашивающиеся копеечные детали – ГУР может работать почти вечно.

Даже если гидроусилитель дико подтекает, он вполне может продолжать работать безотказно, если постоянно следить и корректировать уровень рабочей жидкости в расширительном бачке. Это проверенный многими автолюбителями факт, по которому можно еще раз сказать, что гидроусилитель – это надежная тема.

Безопасность. Когда речь идет о безопасности и системах усиления руля, то всегда имеется в виду возможность продолжать управлять автомобилем после отказа этой самой системы. Так вот, когда по каким-либо причинам внезапно отказывается работать ГУР, автомобилем можно без особых проблем продолжать управлять. Единственное, чем грозит такая поломка, это тем, что руль станет намного тяжелее крутить. Тем не менее, машину можно безопасно остановить, направляя ее туда, куда нужно в той или иной экстренной ситуации.

В жизни встречались, конечно же, такие случаи, когда автомобиль становился неуправляемым из-за поломок в рулевом механизме. Однако эти случаи распространяются на чисто механические поломки, никоим образом не относящиеся к ГУР. То есть, при схожих обстоятельствах аналогичные проблемы все равно возникли бы, даже если никакого усилителя руля в машине нету.

Отсутствие электронных датчиков. Для реализации простейших систем ГУР они просто не нужны. Все завязано на механике и гидравлике. А поскольку электронные датчики до нашего времени считаются понижающими надежность факторами, то в случае с гидроусилителем их отсутствие, хоть и с натяжкой, можно, все-таки, отнести к преимуществам. Чем же плохи электронные датчики – немного рассказано в недостатках ЭУР ниже.

Способность выдавать большие усилия. По большому счету это преимущество гидравлики ни на что не влияет, если мы рассматриваем обычные легковые автомобили. Дело в том, что для них несложно сегодня сконструировать усилитель руля по любой технологии так, чтобы недостатка в его силе не ощущалось. Если же рассматривать какую-то тяжелую технику – грузовую или специальную, то там, конечно, ЭУР пока что не сильно преуспел. Там, где требуется в буквальном смысле нечеловеческое усилие, на сегодня спасает исключительно гидравлика, то есть ГУР.

Подведем итоги. Абсолютно 100-процентных преимуществ, ориентируясь на которые, можно было бы сказать, что ГУР лучше ЭУР – не так уж много. Да, они, бесспорно, имеются. Но, как показывает практика и время – чем дальше идет развитие электрических систем автомобиля, тем сильнее размывается бывшая до недавних пор четкая граница между ГУР и ЭУР. Существует немало мнений о том, что очень скоро все описанные преимущества попросту перейдут на электроусилители, и уже в ближайшем будущем никому и в голову не придет сравнивать их с гидроусилителями.

Недостатки ГУР

Недостатки гидроусилителя руля, собственно говоря, и привели к тому, что в автомобилях начали внедряться ЭУР. Если бы гидравлика была безупречной – машин с электроусилителями руля не было бы в серийном производстве вообще. Тем не менее, они есть. И не просто есть, а у многих производителей даже преобладают в тех или иных линейках. Не стоит забывать и о том, что многие автовладельцы машин с ГУР задумываются о том, чтобы заменить его на ЭУР, что сегодня часто вполне возможно и доступно.

Вот краткий список недостатков ГУР:

1. Сложность конструкции.
2. Отрицательное влияние на стоимость машины.
3. Нуждается в обслуживании.
4. Влияет на расход топлива.
5. Имеет громоздкие размеры.
6. Сильно зависит от температурных условий.
7. Невозможность «дружбы» с современными электронными системами автомобиля.

Сложность конструкции. Этот недостаток не является на 100% однозначным. Сложностью отличаются и ГУР, и ЭУР. Однако, если сравнивать эти две технологии только по определенным признакам, то у гидроусилителей действительно найдется пара-тройка элементов, из-за которых конструкция, в целом, усложнена, и упростить ее не представляется возможным. В частности, невозможно сделать ГУР без рабочей жидкости, поддерживаемой под высоким давлением. Также довольно сложной является механика, которая «отслеживает» повороты рулевого колеса, и управляет перенаправлением рабочей жидкости так, чтобы она «давила» туда, куда надо в данный момент.

На самом деле для тех, кто не особо вникает в электронные системы современного автомобиля, любая, подобная ГУР механика или гидравлика, покажется более сложной, чем компактная платка в маленьком пластмассовом корпусе с «парой» проводков. Однако, если осознать то, как работает современная электроника, то со сложностью конструкции ГУР вполне можно будет поспорить. ЭУР – не так проста, как кажется.

Влияние на стоимость автомобиля. Еще несколько лет тому назад об этом недостатке ГУР никому и в голову не пришло бы говорить. Но сегодня, когда ЭУР встречается на машинах массово, часто можно встретить мнение о том, что ГУР делает новую машину дороже, чем если бы она была с ЭУР. Серьезный ли это недостаток гидроусилителя? Ну, если считать серьезной разницу в цене на пару тысяч денег на фоне миллиона – тогда да. К тому же, надо еще доказать, что автомобиль с ЭУР дороже на пару тысяч именно из-за того, что он не с ГУР. А это не всегда возможно.

В целом же, если посмотреть на возможности современной автомобильной промышленности и сравнить ГУР с ЭУР, то очень даже можно сказать, что второе немного дешевле в производстве. Но опять же, отказываться от одного в пользу другого только из-за сравнительно мизерной разницы – глупо. Потому этим недостатком ГУР можно и пренебречь. Тем более, что в ремонте, как уже было объяснено выше, гидроусилители дешевле, если за ними ухаживать.

Обслуживание. Сводится к тому, что надо регулярно контролировать уровень рабочей жидкости, следить за наличием подтеков, а также (о чем многие забывают, а потом обвиняют ГУР в ненадежности) хотя бы раз в два-три года менять эту самую жидкость. Соответственно, у ЭУР жидкости нету, а значит делать всего этого не надо. Однако, это вовсе не означает, что за электроусилителем совсем не надо ухаживать. В электронике тоже имеются «эрогенные зоны», которые без внимания быстро отказываются работать.

Расход топлива. В Интернете можно найти очень много заверений в том, что наличие ГУР добавляет к расходу на сотку литр-полтора топлива. Аргументируется это тем, что насос, который создает давление в системе, постоянно привязан к мотору и, соответственно, всегда отбирает у него мощность. Отсюда и получается повышенный расход топлива. Некоторые даже говорят о конкретных цифрах.

На самом же деле этот недостаток достоин очень серьезных сомнений. Во-первых, никто и никогда не проверял на реальной машине, насколько изменится расход топлива, если ГУР сменить на ЭУР. Во-вторых, хоть насос и «висит на шее» двигателя постоянно, нагрузка здесь далеко не всегда максимальная. Когда руль не вращается, давление в системе создается, но никакой работы оно не выполняет, соответственно, расход энергии в этом случае не такой уж судьбоносный. Ну, а к так называемой экономичности ЭУР, которая противостоит увеличенному расходу ГУР, мы еще поговорим.

Громоздкость. Если говорить, например, о смартфоне, который надо постоянно носить в кармане, то громоздкость действительно имеет огромное значение. В случае же с ГУР, для установки которого изначально заложено проектом место под капотом, этот параметр и недостатком называть язык не поворачивается. Ну какая разница, больше или меньше места занимает усилитель руля? Дискомфорта для водителя и пассажиров от этого нет никакого. На вес автомобиля это не сказывается как-либо существенно. На плечах или в кармане ГУР таскать не надо. Так важно ли считать громоздкость недостатком в данном случае? Конечно же нет.

Зависимость от температурных условий. Здесь имеется в виду сильный мороз, при котором рабочая жидкость ГУР теряет текучесть. Также можно добавить еще и резину, благодаря которой обеспечивается герметичность системы, и которая имеет свойство дубеть зимой. Да, действительно, электроусилитель лишен этих проблем, так как в нем вообще нету ничего жидкого. В случае же с ГУР считается, что систему необходимо в морозы прогревать и разрабатывать перед поездкой.

Помогает ли это продлить ресурс механизма гидроусилителя? Возможно. Но на вопрос – влияет ли этот недостаток на вождение автомобиля – ответ отрицательный. ГУР довольно быстро сам выходит на свою рабочую температуру, и заморачиваться с его прогревом и разработкой вовсе необязательно. Мы ведь помним, что там поддерживается высокое давление, благодаря которому жидкости имеют свойство разогреваться (да и не жидкости тоже).

Плохая совместимость с электронными системами. Поскольку за электроникой современность и, наверное, будущее – то этот недостаток действительно имеет право быть. ГУР и вправду сложнее «подружить» с электроникой, чем ЭУР, который сам по себе является электроникой. В итоге машину с гидроусилителями трудно заставить самостоятельно парковаться, выдерживать полосу движения и так далее. Не исключено, что этот недостаток является одним из самых серьезных, из-за которого все больше и больше машин оснащаются ЭУР.

Итоги. Недостатков у ГУР довольно много, если сравнивать эту систему с ЭУР. Однако это не значит, что от гидроусилителя нужно откреститься, и никогда больше не смотреть в его сторону. Во-первых, на сегодняшний день это невозможно. Во-вторых, далеко не все машины имеют ЭУР удовлетворительного качества. В-третьих, будущее будущим, а от того, что успешно проработало более полувека, отказывать спешить будут далеко не все.

Электроусилитель руля

Вполне понятным должно быть то, что многие описанные плюсы ГУР, у ЭУР являются минусами, и наоборот. Поэтому, расписывать все так же подробно второй раз в одном и том же материале особого смысла нет. И так читать не перечитать…

Конструктивные особенности ЭУР

Электроусилитель руля конструктивно состоит из следующих обязательных компонентов:

1. Электродвигатель.
2. Датчик вращения руля.
3. Контроллер.

В связке все это работает следующим образом. Когда рулевое колесо никуда не вращается водителем, ЭУР пребывает, как бы, в ждущем режиме. То есть, усилитель ничего не делает. Когда же руль начинает вращаться водителем, это отслеживает простейший датчик, сигналы с которого поступают на контроллер. Тот, в свою очередь, «понимает», куда и что вращается, и приводит в действие электродвигатель, который и помогает крутить руль.

Преимущества ЭУР

Как и было сказано выше, очень уж детально описывать плюсы нет смысла. Поэтому, кратенько пройдемся по ключевым моментам, попутно сравнивая ЭУР с ГУР:

• Простота конструкции. Если не учитывать сложности электронной начинки, разобраться в которой мало кто сможет, то ЭУР, в целом, проще. Если быть точнее, то проще в электроусилителях механическая часть. А гидравлика, которая сама по себе довольно сложная штука, здесь вообще отсутствует.
• Влияние на стоимость машины. Считается, что автомобили с ЭУР дешевле, чем аналоги с ГУР. Так ли это – вопрос открытый. А если и так, то разница на фоне стоимости всего автомобиля столь незначительно, что принимать ее за серьезное преимущество не стоит.
• Не нуждается в обслуживании. К сожалению, это преимущество является заблуждением. Пускай ЭУР и менее требовательная к вниманию система, однако, без него она долго, как правило, не фунциклирует. Обслуживание сводится к тем же операциям, которые нужны любой электронике, а именно, обеспечение надежных контактов, защита от влаги, удаление окислов и прочее.
• Не влияет на расход топлива. Очередное заблуждение. Да, ЭУР не «висит на шее» у двигателя постоянно. Но и работает усилитель не от честного слова. Чтобы заставить крутиться электродвигатель, нужна энергия. А берется она из генератора, который уже «сидит на шее» у двигателя. А если учесть еще и то, что в ГУР используется механическая энергия, а в ЭУР ее преобразование с механической в электрическую, а затем обратно в механическую – то имеющиеся в этой цепочке потери вызывают очень резонные сомнения на счет «экономичности» ЭУР. Опять же, все говорят, но никто не проверял. Да и то, что насос ГУР постоянно отбирает у двигателя большую мощность – заблуждение. Когда руль не вращается, он работает на поддержку давления, на что тратится намного меньше энергии, чем, когда надо помогать водителю поворачивать колеса.
• Компактность. Считаться с размерами того, что не надо носить в кармане – глупо. ЭУР как раз и есть той системой, от компактности которой владелец автомобиля не выигрывает абсолютно ничего.
• Независимость от температуры. Нет жидкости – нет проблем в морозы. Здесь все чин чином.
• Совместимость с электроникой автомобиля. ЭУР очень просто «подружить» с новомодными наворотами современных машин. Вполне резонно будет думать, что именно благодаря этому преимуществу за электроусилителями будущее автомобилестроения. Так ли это – поживем, как говорится, увидим. Но на данный момент, вроде, к этому и идет.

Итог такой. Преимущества у ЭУР, бесспорно, есть.

Недостатки ЭУР

Здесь совсем коротко, и только о главном. Ведь если учесть, что техника постоянно развивается именно в этом направлении, то вполне может быть, что некоторые из описанных недостатков будут устранены прежде, чем статья встретит своих читателей.

Во-первых, ЭУР – это все еще менее надежно, чем ГУР. Во-вторых, на некоторых машинах «электрический руль» действительно ватный. В-третьих, на многих моделях ЭУР является блочной системой, что часто делает ремонт очень дорогостоящим. В-четвертых, если система сделана некачественно, от той же влаги страдает и глючит электроника.

Что же касается безопасности, то действительно встречались случаи, когда ЭУР чудил во время движения, становясь причиной ДТП. К счастью, случаи эти единичные, так что к минусам ненадежность относить не стоит.

Итог

По некоторым критериям ГУР все еще лучше, чем ЭУР. Однако с развитием технологии все больше и больше появляется автолюбителей, которые уже ни за что не вернутся к гидроусилителю, как и не возвращаются к механике те, кто ощутил все прелести автомата. На этом, пожалуй, все. Всем легкого и информативного руля.

ГУР или ЭУР: определяем что лучше?

На старых автомобилях типа Москвич или «копейка» рулевое управление не имело каких-либо вспомогательных приспособлений, позволяющих упростить усилия водителя, направленные на вращение рулевого колеса.

Эти времена остались в прошлом, и теперь каждый автомобиль, сходящий с контейнера, оснащён усилителем руля (электрическим (ЭУР) или гидравлическим (ГУР)).

Стоит разобраться что лучше: ГУР или ЭУР?

Исторические факты

В прежние времена работа водителя была сложной. Поворот руля требовал от человека немалых усилий. Если на легковом автомобиле это было ещё более-менее возможно, то в случае с грузовым транспортом такая проблема стояла достаточно остро.

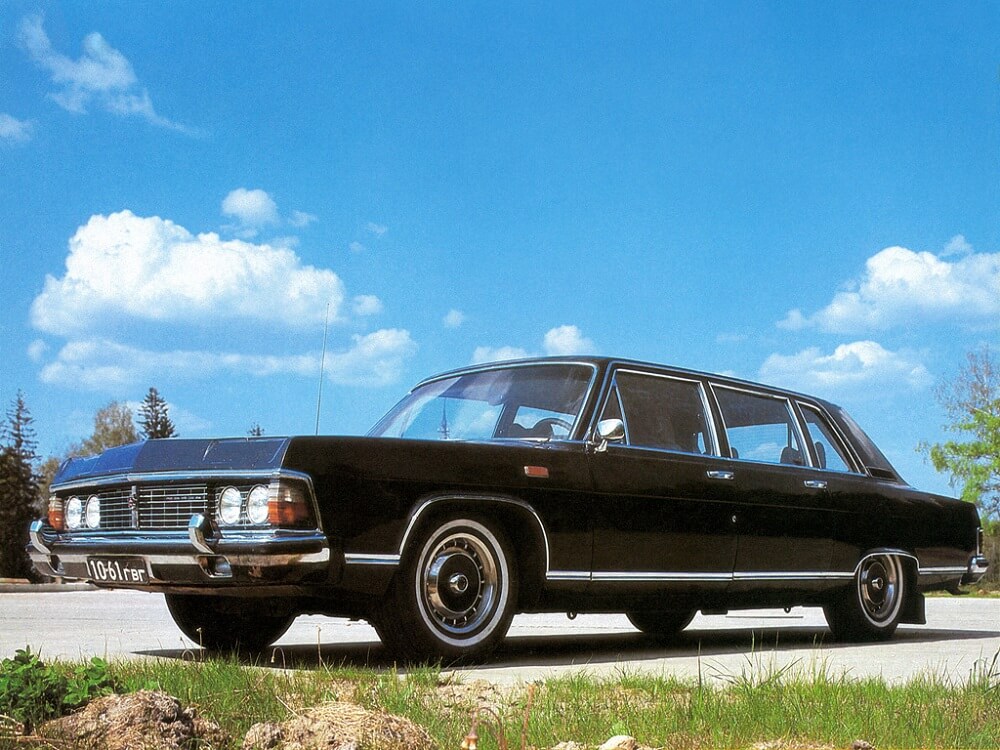

Российские конструктора впервые оснастили системой гидравлического усилителя руля автомобиль ГАЗ «Чайка». Впоследствии такой системой стали оборудовать уже все обычные серийные автомобили «для народа».

Несколько позже был изобретён электрический аналог усилителя руля. Он должен был улучшить возможности транспортного средства и не иметь недостатков, которые были у ГУР. В настоящее время мнения водителей разделились. Одни считают, что электроусилитель оправдал надежды инженеров и является лучше ГУР. Другие по-прежнему считают, что гидравлическая система гораздо лучше ЭУР. Как же дело обстоит на самом деле? Какие конструкционные особенности ЭУР и ГУР и чем они отличаются? Будем разбираться.

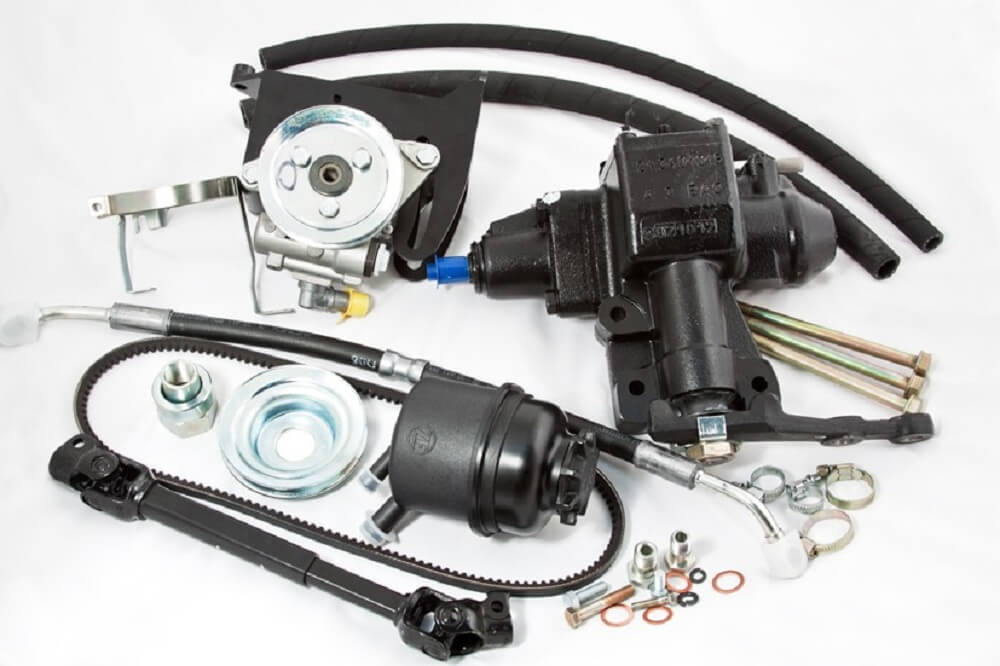

Гидроусилитель руля и принцип его действия

Гидроусилитель руля представляет собой систему, которая состоит из трубопроводов низкого и высокого давления. Благодаря установленному насосу в них циркулирует особая жидкость. В целом алгоритм работы выглядит следующим образом:

• поршневой насос под высоким давлением подаёт жидкость (масло) в систему. В движение насос приводится с помощью ремня коленвала;
• масло подаётся на распределительный механизм, который связан с встроенным в рулевой вал торсионом. Когда руль не вращается, в гидроцилиндр масло не подаётся. Но с началом вращения рулевого колеса раскрываются масляные каналы, и жидкость поступает в гидроцилиндр. Важно отметить, что именно распределитель считается самой уязвимой частью ГУР, так как он довольно чувствителен к качеству масла;
• в полости гидроцилиндра происходит следующее: поступающее масло приводит в движение шток и поршень, которые, в свою очередь, передают его на передние колёса. В итоге получается, что масло передаёт энергию от поршневого насоса к гидроцилиндру;
• замыкается вся система с помощью соединительных шлангов. Благодаря этому масло постоянно циркулирует по шлангам высокого и низкого давления. По одним оно движется к гидроцилиндру, а по другим вновь возвращается в масляный бак.

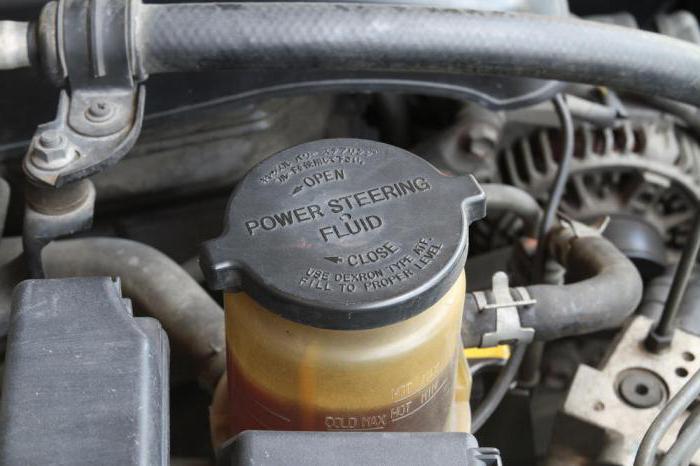

Гидросистема является довольно сложной и капризной. Очень важно, чтобы была соблюдена полная герметичность, был качественный фильтр и необходимый объем масла.

Водителю непременно нужно следить за натяжением приводного ремня насоса, уровнем жидкости внутри системы и своевременно производить замену фильтра и масла.

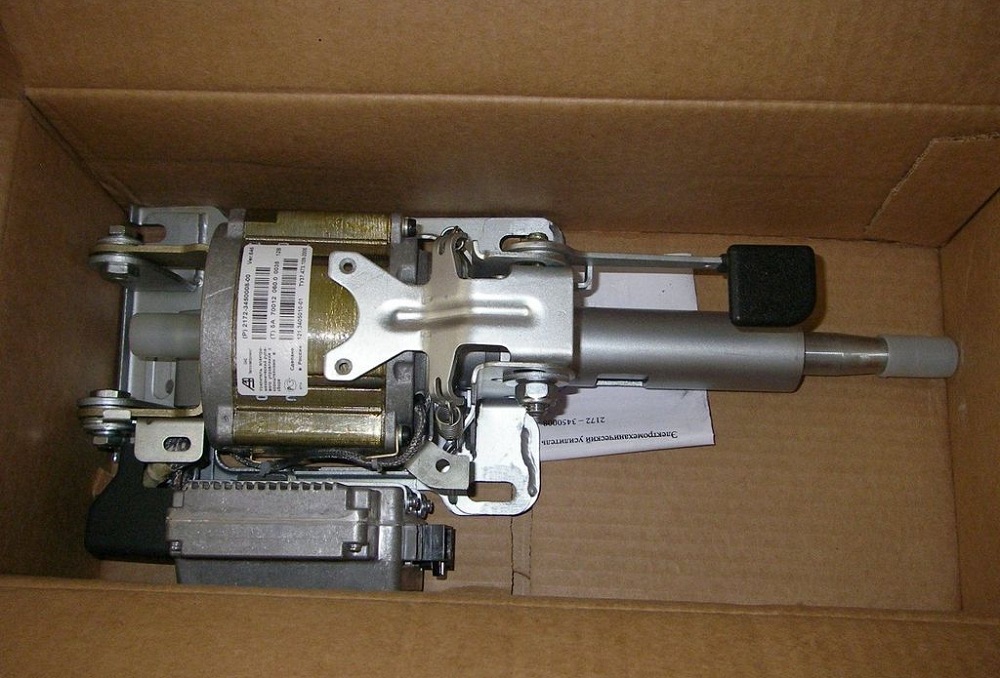

Электроусилитель руля и принцип его действия

Электроусилитель руля представляет собой систему, в работе которой принимают участие: электродвигатель, датчик крутящего момента и блок управления. Сама система является довольно компактной и мощной по сравнению с ГУР. К тому же ЭУР анализирует скорость, с которой движется автомобиль и обороты его двигателя. Благодаря этому мощность электродвигателя на малых скоростях является максимальной, а на высоких, наоборот, минимальной. Алгоритм работы выглядит следующим образом:

• датчик при повороте рулевого колеса регистрирует данные о вращении торсионного вала;
• блок управления после получения и обработки сведений об оборотах двигателя и скорости движения автомобиля, запускает электродвигатель;
• электродвигатель максимально облегчает вращение руля в необходимую сторону.

Стоит отметить, что во многих автомобилях предусмотрено отсоединения блока ЭУР от датчика скорости. Для этого существует специальная кнопка. Такой факт позволяет усилителю работать максимально эффективно.

Преимущества и недостатки гидроусилителя

Можно выделить следующие преимущества ГУР:

• он обеспечивает комфортную работу водителя на любых скоростях движения;
• система выдерживает любые нагрузки, является достаточно мощной для того, чтобы эффективно работать на грузовиках и внедорожниках;
• производство гидравлических механизмов дешевле, чем изготовление ЭУР, и поэтому транспортные средства, оснащённые ГУР, стоят на порядок дешевле.

Среди недостатков гидравлики громоздкость системы, внимательность к ней при эксплуатации, своевременная диагностика и проведение профилактических мероприятий, а также её зависимость от двигателя, что приводит к определённой трате его мощности. К тому же система не сразу реагирует на действия водителя.

Преимущества и недостатки электроусилителя

Стоит отметить следующие преимущества электроусилителя:

• наличие нескольких режимов применения;
• экономичность;
• компактность;
• на работоспособность системы не влияют ни изнуряющая жара, ни сильные морозы;
• простота обслуживания;
• быстрота реакции на действия водителя.

Недостатком такого механизма можно считать плохую работу и неожиданный выход из строя при движении на плохих дорогах. ЭУР может перегреться и не работать, пока не остынет.

Мощность у такого типа усилителя руля недостаточная для установки его на грузовики и внедорожники. Поломка устройства грозит вылиться в дорогостоящий ремонт или полную замену механизма.

Сравнительный анализ ГУР и ЭУР

Конечно же, каждый водитель имеет свои предпочтения как в марке автомобиля, так и в типе рулевого управления. Если сравнивать две системы, то ГУР представляет собой более простое устройство, которое не зависит от электронного управления. Оно не имеет программных сбоев и не перегревается на просёлочной дороге.

Однако подобная система требует приобретения расходных материалов и их периодической замены: масло, фильтр, шланги и прокладки. Связано это с тем, что многочисленные соединения и уплотнения подвержены высоким нагрузкам, вследствие которых изнашиваются. Важно своевременно производить диагностику состояния системы ГУР и проводить профилактические действия для поддержания её работоспособности.

Устройство электроусилителя руля

Электроусилители не нуждаются в расходных материалах, не имею соединений, способных вывести систему из строя. Это делает такие устройства более прогрессивными и надёжными.

Если говорить об удобстве управления, то гидравлика обеспечивает лучшую обратную связь и на крутых виражах чувствовать пределы возможностей транспорта. ГУР не реагирует на удары и вибрации на плохой дороге.

ЭУР же требует установки специального демпфера, способного гасить колебания. Вибрации и ударные нагрузки делаются электросистему уязвимой и могут привести к уменьшению срока её службы.

В отношении надёжности и эффективности гидравлическая система не способна выдерживать длительную эксплуатацию в предельных режимах. В крайнем положении руль не должен находиться более 10–15 секунд. В противном случае узел перегреется и отключиться. Для его перезапуска понадобиться время. Также использование гидравлики подразумевает некоторую потерю мощности двигателя.

ЭУР создают лишь дополнительную нагрузку на генератор и не отбирают у мотора мощность и не тратят при этом дополнительное топливо. Абсолютно спокойно система реагирует и на длительную работу в крайнем положении руля. Отключается электродвигатель только при езде по бездорожью, вязкому снегу и ухабам.

Преимуществом ЭУР также можно назвать наличие нескольких режимов работы:

• нормальный;
• комфортабельный;
• трековый;
• спортивный.

Настройки довольно легко менять на ходу. Для этого достаточно нажать на специальную кнопку и выбрать нужный режим.

Если говорить о применении усилителей рулевого управления, то ГУР может быть установлен практически на любой автомобиль. А вот ЭУР обладает ограниченным крутящим моментом и его нельзя устанавливать на грузовой транспорт, внедорожники и крупные представительские лимузины.

На внедорожники не рекомендуется устанавливать ЭУР

Подводя итог, стоит отметить, что ЭУР был создан для того, чтобы устранить недостатки ГУРа, хотя эта система не является однозначно более качественной и эффективной. У неё также имеются свои недостатки, основным из которых является невозможность применения ЭУР на внедорожниках и грузовиках.

Автомобильный портал. Ответы на вопросы

Как отличить гур от эур. Как определить ГУР или ЭУР установлен в автомобиле

Водители, которые начинали со старых автомобилей, помнят, что в некоторых случаях их руки уставали от постоянного вращения руля — примитивные конструкции без каких-либо усилителей действительно были сложны в управлении и требовали от человека немалой выносливости для длительной езды.

Конечно, ситуация несколько изменилась с появлением современных рулевых реек, которые облегчили работу водителя, существенно снизив усилие поворота . Однако большинство автопроизводителей старается сделать управление транспортным средством максимально удобным — они стремятся достичь этого с помощью гидроусилителей (ГУР).

Сейчас они постепенно уступают место электроусилителям (ЭУР), которые заслужили очень неоднозначные отзывы. Чтобы понять, что лучше: ГУР или ЭУР, нужно рассмотреть основные преимущества и особенности обоих вариантов.

Конструктивные особенности

Гидроусилитель представляет собой достаточно простой механизм, который состоит из толкателя (поршня), приводимого в движение специальным маслом. Он монтируется отдельно от рулевого вала, хотя напрямую связан с ним. При отклонении от прямолинейной траектории движения автомобиля активируется насос гидроусилителя, который через специальные трубопроводы нагнетает в рабочую камеру жидкость, заставляя колёса поворачиваться с меньшим усилием. Производительность насоса гидроусилителя пропорциональна углу поворота руля, что позволяет добиться точного соответствия реакции .

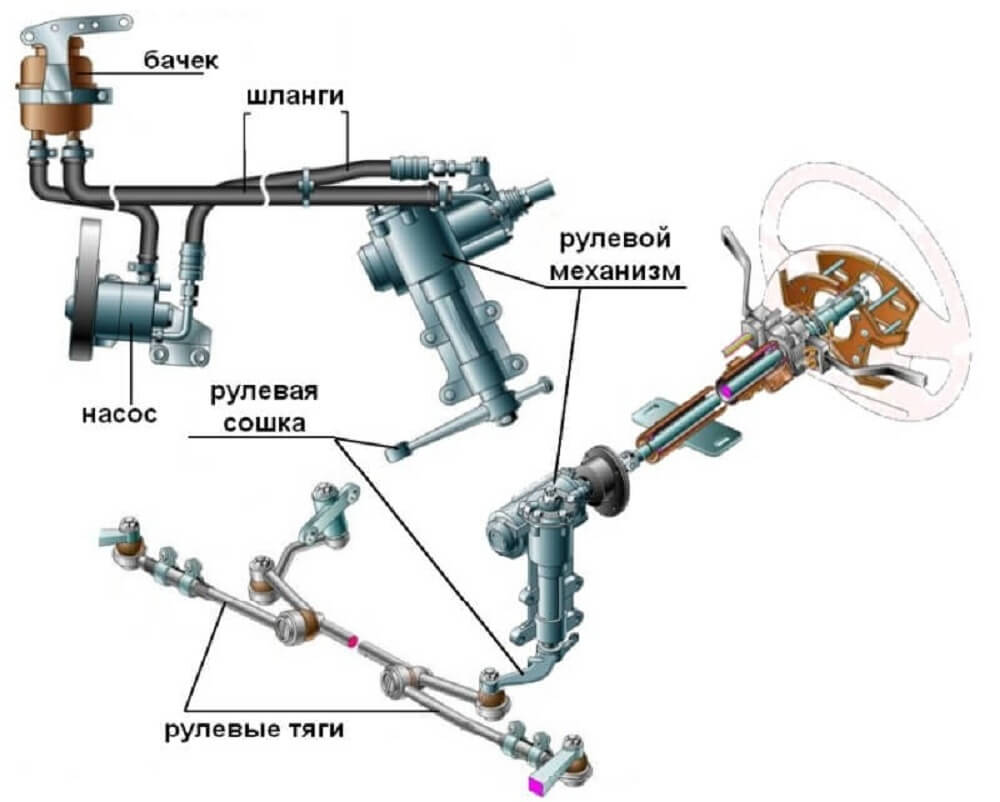

Схема механизмов гидроусилителя руля

Такая конструкция имеет значительное преимущество — она не зависит от электронного управления и не подвержена программным сбоям, которых опасаются многие владельцы современных автомобилей. Конечно, в некоторых моделях гидроусилитель руля оснащён несколькими датчиками, которые оценивают его работу, но их присутствие вовсе не является обязательным. Однако минусом является необходимость использования расходных материалов, представленных . Кроме того, в гидроусилителе имеется немало уплотнений и соединений, которые подвержены износу при эксплуатации с высокими нагрузками. Всё это делает его достаточно ненадёжным узлом и требует проведения регулярной диагностики состояния рулевого управления.

Электроусилитель, как следует из его названия, использует ток, вырабатываемый генератором автомобиля, для приведения в действие компактного мотора. Располагается он непосредственно на рулевом валу, за счёт чего занимает намного меньше места в подкапотном пространстве, а движет весь механизм он с помощью небольшого торсионного вала.

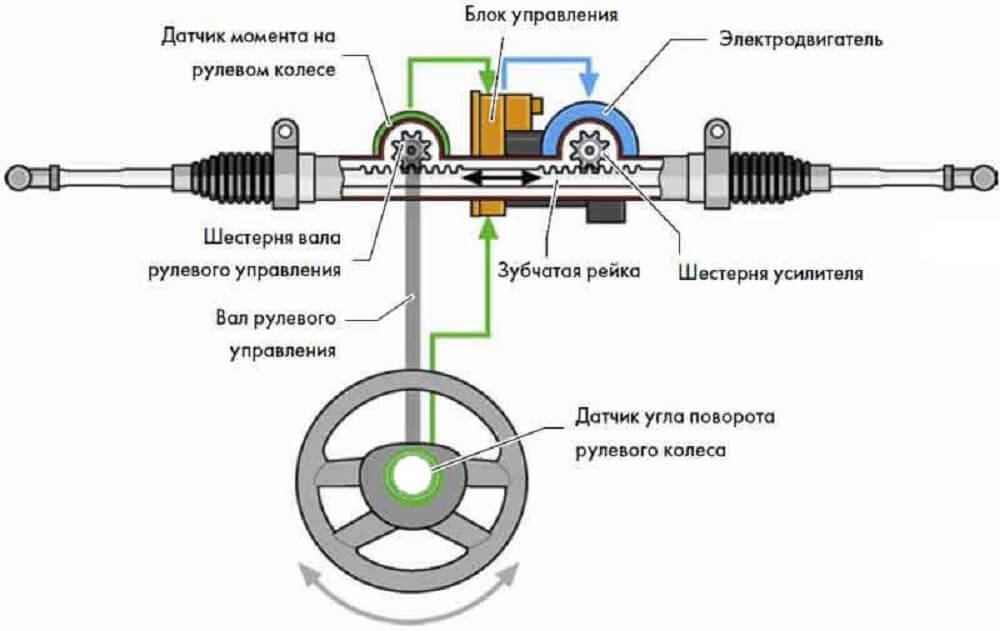

Схема механизмов электроусилителя руля

Производительность регулируется уже не механическим, а автоматическим способом — сигналы на изменение силы тока электроусилителю подаёт компактный блок управления на базе микропроцессоров. Конечно, сбои такого устройства достаточно редки, но на случай внезапной поломки или отказа управляющей программы в электроусилителях предусмотрен аварийный режим работы, который позволяет сохранить управление даже в самых .

Электроусилители руля имеют намного более простую конструкцию и не нуждаются в применении специальных расходных материалов. Кроме того, отсутствие гидравлического контура означает отсутствие множества уплотнений и подвижных соединений, которые являются опасными с точки зрения разрывов и утечек. Конечно, повреждение проводов и датчиков может вывести электроусилитель из строя, но такое случается намного реже, чем пробой гидравлической системы. Поэтому электроусилители в настоящее время считаются прогрессивными и применяются большинством крупных производителей.

Удобство управления

С точки зрения удобства системы рулевого управления гидроусилители остаются непревзойдёнными на сегодняшний день. Они обеспечивают лучшую обратную связь и позволяют водителю чувствовать, каковы пределы возможностей автомобиля в крутых поворотах. Кроме того, гидроусилитель почти нечувствителен к вибрациям и ударам, поэтому он не нуждается в специальной защите от плохого дорожного покрытия.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

С гидроусилителем комфортнее водить автомобиль

На практике это означает, что автомобилист чувствует не только возможности транспортного средства и может определять момент потери управления, но также может воспринимать все изъяны плохого асфальта. Благодаря этому исправные гидроусилители создают практически те же ощущения, что при использовании автомобилей без каких-либо дополнительных узлов в рулевом управлении.

Электроусилитель нуждается в тщательной калибровке для обеспечения аналогичных ощущений — в настоящее время сделать управление максимально удобным удаётся только производителям, работающим в премиальном сегменте. Кроме того, электромотор, использующийся в такой схеме, имеет достаточно высокую чувствительность к ударным нагрузкам и вибрации — они могут существенно уменьшить срок его службы. Поэтому для защиты от повреждений узла рулевой вал снабжают специальным демпфером, который гасит колебания.

Электроусилитель комфортный только в премиальном сегменте

Казалось бы, управление должно стать более удобным без тряски руля, но многие автомобильные эксперты и просто владельцы машин отмечают, что они испытывают сильный дискомфорт при использовании электроусилителя с неидеальными настройками. По отзывам, управление таким автомобилем скорее напоминает компьютерную игру, поскольку водитель не чувствует ни обратной связи, ни ударов при проезде по участкам дороги с плохим покрытием — хотя в дорогих машинах подобный неприятный эффект отсутствует.

Эффективность и надёжность

Использование гидроусилителя руля вынуждает автомобиль терять часть мощности — она идёт на привод насоса, который может иметь достаточно большие потребности. Поэтому применение ГУР неизбежно приводит к ухудшению динамических параметров и к существенному повышению расхода топлива при прочих сопоставимых параметрах. При этом даже при постоянном движении по прямой ситуация нисколько не улучшается — насос работает постоянно, перемещая масло по трубкам высокого и низкого давления.

Каждому автомобилисту стоит знать о том, что гидроусилитель не может длительное время выдерживать работу в предельных режимах — при удерживании руля в крайнем положении в течение 10–15 секунд насос перегреется, в результате чего узел полностью отключится. Чтобы повторно запустить его, нужно заглушить автомобиль, подождать несколько минут и вновь завести, аккуратно переводя руль из крайнего положения в нулевую точку.

Электроусилители считаются более экономичными — они не отбирают мощность мотора напрямую, а лишь создают дополнительную нагрузку на генератор. Кроме того, электроусилитель работает только при повороте колёс, а при движении по прямолинейной траектории мотор остаётся полностью отключённым — он не ухудшает динамические характеристики машины и не создаёт дополнительных . Также при повороте руля в крайнее положение нагрев возникнет исключительно при очень быстром последовательном вращении руля в разные стороны, что можно сделать только специально.

Однако отключение электроусилителей нельзя назвать редкостью -в основном это происходит при движении по бездорожью или по дорогам, засыпанным вязким рыхлым снегом. Через некоторое время узел подаст сигнал тревоги, после чего его производительность будет ограничена и водитель увидит предупреждение, а если движение будет происходить в подобных условиях и дальше, усилитель отключится до полного остывания мотора.

Технологии

Единственный способ тонкой настройки гидроусилителя представляет собой применение рейки с прогрессивным передаточным отношением. Она помогает создавать некоторую тяжесть при повороте руля на малый угол, что способствует повышению стабильности автомобиля при движении с достаточно большой скоростью. Однако при отклонении рулевого колеса от нулевого положения на большое расстояние усилие существенно уменьшается, что облегчает парковку в условиях крупного города.

Кроме того, производитель может варьировать производительность насоса, однако её приходится удерживать в достаточно узком диапазоне, чтобы не допустить повреждения узла в результате перегрузки и не сделать усилие слишком малым. Именно поэтому изготовители премиальных автомобилей отдают предпочтение хорошо настроенному электроусилителю.

Гидроусилитель состоит из множества деталей

В свою очередь, он может менять свою производительность прямо на ходу — впервые схема с возможностью переключения режимов чувствительности руля была опробована в автоспорте. Кроме того, в блок управления электроусилителем можно записать специальную программу, которая будет имитировать изменение передаточного числа — для этого даже не потребуется применять более дорогие и сложные в производстве рейки. Именно поэтому во многих современных электроусилитель позволяет выбирать несколько режимов работы:

Настройки электроусилителя можно менять на ходу, если такая функция предусмотрена производителем — для этого достаточно нажать специальную кнопку или выбрать соответствующий пункт в меню электронной системы управления.

Электроусилитель слабый для тяжелых автомобилей

Такая ситуация сохранится и в ближайшем будущем, поскольку для разработки компактных моторов с высоким крутящим моментом и большим ресурсом требуется немало времени. Некоторые разработчики пытались применять альтернативные схемы, в которых электроусилитель расположен отдельно от рулевого вала — при этом они могли использовать любые двигатели. Однако такая система была признана неперспективной, поскольку больших преимуществ перед гидроусилителем, который имеет меньшую себестоимость производства, она не имеет.

Какие прогнозы?

Несколько лет назад электроусилители устанавливались исключительно на малолитражки, которые не были требовательными к удобству управления. Однако практика показала, что при хорошей калибровке такой узел может иметь параметры, аналогичные гидроусилителям, или даже превосходящие их. Поэтому сейчас электроусилители постепенно начинают устанавливаться на спорткары и представительские автомобили.

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Вчитываясь в список опций каждой из комплектаций автомобиля, нередко можно встретить такой механизм, как усилитель рулевого управления. Однако на одних автомобилях он значится как ГУР, а на других — как ЭУР. «Калина» также оснащается подобным усилителем. Как он работает и что собой представляют оба типа механизмов? Все плюсы и минусы гидроусилителя и электроусилителя руля, принцип работы — далее в нашей статье.

Характеристика ГУРа

Этот тип усилителя появился намного раньше электрического. ГУР являет собой элемент рулевого управления автомобиля, который работает при помощи жидкостного привода. Несмотря на растущую популярность ЭУР (ВАЗ им тоже оснащается), ГУР является наиболее распространенным усилителем. Конструктивно данный узел содержит в себе гидронасос. Он приводится в действие от коленчатого вала посредством Как она выглядит, читатель может увидеть на фото ниже.

Ниже мы рассмотрим алгоритм действия данной системы.

Как работает ГУР?

Как мы отметили ранее, работает данный узел на основе Так, во время прямолинейного движения циркуляция жидкости производится по кругу. То есть она проходит по каналам от насоса в бачок. Однако как только траектория движения меняется (водитель поворачивает руль), жидкость поступает в одну из полостей распределительной гильзы. В зависимости от поворота руля она поступает в левую либо в правую ее часть. Из другой полости жидкость сливается в бачок. Так, поршень обеспечивает перемещение механизма рулевой рейки. Усилие от поворота передается на тяги.

Так происходит изменение направления движения автомобиля. Наибольшая производительность насоса наблюдается при повороте рулевого колеса на месте (то бишь при парковке на ограниченном участке). Однако в движение система приводится благодаря ременной передаче от коленвала. А ведь его обороты во время парковки минимальны и близки к холостым. Соответственно, усилие, что вырабатывается насосом, недостаточное для поворота руля. Что же делать? Не подгазовывать же до отсечки? Производитель учел этот момент. Поэтому в таких ситуациях электронный блок управления подает сигнал на дополнительное открытие клапанов. Так, в силовой цилиндр поступает большее количество жидкости. Поэтому «на месте» вращать руль будет очень легко. Но не стоит увлекаться — помните, что в этот момент насос работает на полную. Частые выкручивания руля «до упора» на парковке снижают его ресурс.

ЭУР: характеристика

Появился данный тип усилителей гораздо позже. Однако в последнее время начинает обретать высокую популярность. Главное отличие ЭУРа — отсутствие ременной передачи и гидравлического привода. Все действия осуществляются при помощи электрического двигателя.

Особенности конструкции, принцип работы

На сегодня различают два типа компоновки данного узла. В первом случае усилие электрического двигателя передается на рейку. Во втором — на вал рулевого колеса. Наиболее популярен первый тип электроусилителей. Его также называют электромеханическим. В конструкции используются две шестерни с параллельным приводом.

ЭУР объединён в одном блоке с рулевым механизмом. Тип электрического двигателя — асинхронный. Как работает данный механизм? Передача крутящего момента производится напрямую к рейке от электродвигателя. Также на реечном механизме предусмотрены два участка зубьев.

Система ЭУР состоит из множества датчиков. К ним относят элемент угла поворота руля, датчик крутящего момента, частоты вращения коленвала и скорости самого транспортного средства. Механизм тесно взаимодействует с блоком управления АБС и ЭБУ автомобиля.

После обработки информации с вышеперечисленных датчиков заложенная программа вырабатывает соответствующий сигнал на исполнительное устройство. Им является асинхронный электродвигатель.

Режимы работы электроусилителя

Работа рулевого управления может осуществляться в нескольких режимах:

• Активный возврат руля в среднее положение.
• Поворот автомобиля на большой и малой скорости.
• Поддержка среднего положения руля.
• Поворот автомобиля в обычных условиях.

Как и в случае с ГУРом, управление колесами осуществляется рулем. Однако здесь усилие передается через торсион. Закрутка последнего измеряется соответствующими датчиками (угла поворота, крутящего момента и т. д.). Так, усилие от двигателя передается на рейку. Затем через рулевые тяги происходит поворот ведущих колес в нужном направлении. Работа узла не зависит от положения и частоты оборотов коленчатого вала.

Плюсы ГУРа

Итак, что лучше — гидроусилитель или электроусилитель руля? Оба таких узла имеют свои плюсы и минусы. Но для начала рассмотрим систему с гидроприводом. ГУР — более дешевый в производстве механизм. Соответственно, стоимость автомобиля на порядок ниже.

Плюс ко всему — дешевый ремонт гидроусилителя (если дело не касается рейки). На разборке насос гидроусилителя для девятого «Лансера» стоит 2-3 тысячи рублей. Причем продается он уже в сборе, со шкивом (но без ремня).

Минусы гидравлического усилителя

Рассматривая вопрос: что лучше — гидроусилитель или электроусилитель руля, стоит упомянуть и о недостатках. Их на порядок больше. Первый минус — это размеры конструкции. ГУР — достаточно громоздкая штука. Насос, шкивы, бачок и ремень занимают много свободного пространства. Плюс ко всему затрудненный ремонт ГРМ. Чтобы заменить ремень на нем, нужно снять шкив сначала с ГУРа. Благо, насос гидроусилителя остается на месте.

Если выбирать между тем, что лучше — ГУР или ЭУР для вашего автомобиля, стоит рассмотреть вопрос обслуживания данного узла. И здесь есть свои нюансы. Система ГУР требует периодического обслуживания. Если вовремя не менять жидкость или ремень, потребуется ремонт гидроусилителя.

Также недопустимо долго использовать механизм в режиме повышенных нагрузок. Из-за этого быстро кипит жидкость. До упора руль следует выкручивать не более чем на пять секунд.

Следующий недостаток — зависимость системы от производительности двигателя. Узел скрадывает мощность мотора, поскольку отбирает часть усилия от коленчатого вала посредством ременной передачи. То же самое можно сказать и про кондиционер, который тоже работает от данного шкива. Поэтому ввиду громоздкости конструкции и прочих недостатков ГУР сейчас можно встретить только на внедорожниках и на коммерческом транспорте. Но почему нельзя поставить ЭУР в грузовики? Это вы узнаете немного позже.

Плюсы и минусы ЭУР

Спеша ответить на вышесказанный вопрос, отметим сразу недостатки ЭУР. «Калина» оснащается таким механизмом ввиду маленьких колес. К чему это все? Дело в том, что электрический усилитель не способен выработать нужный крутящий момент для поворота больших колес (тем более под нагрузкой свыше). Ввиду этого узел не используется на грузовиках и транспорте массой более двух тонн.

Это и есть основной недостаток ЭУР. Что лучше — гидроусилитель или электроусилитель руля? Чтобы ответить на этот вопрос, рассмотрим преимущества последнего. Их на порядок больше, чем недостатков. Так, механизм не отбирает мощность у двигателя. На высоких скоростях руль достаточно информативен с ним. Система не требует периодического обслуживания, ведь никакой жидкости и насосов здесь нет. Единственное, что со временем выходит из строя, это подшипники качения в электродвигателе. Но чтобы вывести их из рабочего состояния, требуется долго и усердно эксплуатировать ЭУР. ВАЗ, оснащенный таким усилителем, гораздо быстрее откликается на руль. Ведь сигнал от датчиков передается молниеносно. А насосу нужно время, дабы выработать необходимое давление и перелить жидкость с одного контура в другой.

Также, отвечая на вопрос: «Что лучше — гидроусилитель или электроусилитель руля?», стоит отметить компактность последнего. ЭУР не занимает много места в подкапотном пространстве (поскольку в большей мере спрятан в салоне). Соответственно, добраться до какого-нибудь узла будет намного легче. А через ЭБУ можно настроить режим работы усилителя. Также система не кипит, если удерживать долго руль в крайнем положении.

Подводим итоги

Итак, что лучше — гидроусилитель или электроусилитель руля? Выяснив все преимущества и недостатки обеих систем, мы пришли к следующему выводу. Если это легковой автомобиль или кроссовер, однозначно следует выбирать электрический усилитель. Ну а на более тяжелой технике по-прежнему актуален гидравлический элемент. Хотя прогресс не стоит на месте, и, возможно, в будущем ЭУР будет использоваться и на джипах, а также на грузовой технике.

Отличие гидроусилителя от электроусилителя весьма значительные:

ГУР является гидравлической системой, которая состоит из: насоса, регулятора давления, бачка с запасом масла, управляющего золотника и силового гидроцилиндра. Все эти элементы располагаются под капотом автомобиля. В основе работы — масло, внутри системы создается давление, благодаря которому повороты руля совершаются проще.

ЭУР является электромеханической системой, которая располагается на рулевой рейке или рулевом валу и состоит из: рулевой вал с торсионным валом, электродвигатель, электронный блок управления (ЭБУ), датчик крутящего момента, датчик положения ротора. При вращении руля происходит скручивание торсионного вала, которое регистрирует датчик момента. На основании данных ЭБУ вычисляет необходимое компенсационное усилие и подает команду на электродвигатель усилителя.

Как обыграть онлайн-казино на 368 548 рублей, используя дыру в алгоритме?
Пошаговая инструкция

Привет! В интернете меня знают, как Джером Холден и я зарабатываю на тестировании алгоритмов всем известного казино Вулкан: ищу уязвимости в играх, делаю ставки и срываю куш.

Сейчас я собираю комьюнити для более глобального проекта, поэтому делюсь схемами бесплатно. Рассказываю все максимально подробно, ничего сложного нет, работать можно прямо с телефона, справятся даже девушки)). Можешь протестировать алгоритмы, заработать денег и решить — присоединиться к моей команде или нет. Подробности тут .

За три месяца я заработал на своих схемах 973 000 рублей:

1. Конструкция ЭУР более простая и требует меньше внимания со стороны обслуживания. В системе ГУР требуется раз в 1-2 года менять масло, и периодически проверять состояние насоса.
2. ЭУР более компактный и не занимает места в моторном отсеке.
3. ЭУР более экономичен и включается только при вращении руля. Насос ГУР работает постоянно, создавая дополнительную нагрузку на двигатель тем самым увеличивая расход топлива.
4. В случае поломки ЭУР есть возможность доехать до СТО самостоятельно. При поломке ГУР придется вызывать эвакуатор, чтобы предотвратить поломку насоса ГУР.
5. ЭУР проще настроить. Изменяя только программу ЭБУ возможно добиться различных режимов работы. Для ГУР потребуется установка дополнительных активных элементов в конструкцию.

1. Мощность ЭУР меньше, поэтому он устанавливается только на лёгкие автомобили. На тяжелых внедорожниках или грузовиках применяют ГУР.
2. При тяжёлом режиме работы электродвигатель ЭУР может перегреваться и отключиться. Для восстановления его работы необходимо подождать охлаждения обмоток электродвигателя.
3. ГУР в отличии от ЭУР смягчает удары, передающиеся на рулевое колесо при колес на неровности дороги.

1. При движении реакция водителя может быть недостаточной для своевременного обнаружения отказа системы усиления руля.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют

Сейчас практически не найти машину которая не оснащена тем или иным усилителем руля. Однако сейчас есть два больших класса, это гидравлическая система если сокращенно, то — «ГУР» и электрическая система – «ЭУР». Они могут одинаково устанавливаться на одну и ту же модель! Но какая из лучше? Какие есть преимущества одной перед другой? И что же выбрать, чтобы ходила очень долго и не ломалась. Будем сегодня разбираться. Плюс видео версия и голосование в конце, так что будет интересно …

В этой статье я не буду подробно рассказывать, как работает та или иная система, все же у меня уже уйма статей про это. МЫ с вами подумаем, какой вариант на данный момент проще, лучше, точнее и долговечнее.

ГУР (гидравлическая система)

Именно с этого варианта стоит начать, потому как, она первая появилась на автомобилях и до сих пор не потеряла актуальности.

Принцип работы : Очень прост, здесь основным рабочим телом является специальная жидкость зачастую это которая заливается в . Сама рулевая рейка представляет из себя полый цилиндр, в который ходит поршень, присоединенный к рулевому валу (если утрировать очень похоже на аптечный шприц). Специальный насос нагнетает давление масла в одну или другую сторону, и этот поршень начинает отклоняться в ту или другую сторону, соответственно помогая вам крутить руль. Масла в системе примерно около 0,5 – 1 литра, его нагнетает гоняет насос, который приводится в движение от коленчатого вала двигателя, то есть они соединены ременной передачей. Конечно же в системе присутствуют металлические и резиновые трубки, по которым собственно и качается рабочая жидкость.

Из-за жесткого соединения мощность мотора снижается, потому как часть просто съедается насосом!

Пару слов про ЭГУР . Поэтому сейчас начинают появляться электрические гидроусилители руля. Что это значит? Отличий мало, но они существенные — здесь вместо ременного насоса используется электрический двигатель, то есть банально подается электричество и он качает масло в системе. Таким образом, отбирая намного меньше мощности и экономя до 0,5 – 0,7 литра на 100 км. НУ что же теперь пришло подумать над плюсами и минусами этого устройства

Плюсы ГУРА

• Управляемость. Водитель имеет хорошую обратную связь с дорогой, по точности реагирования и отклику именно ГУР стоит на первом месте
• Большие усилия. Такие усилители ставятся на многие ТЯЖЕЛЫЕ грузовые автомобили, все электро системы пока до этого не совсем адаптированы

• Комфортно управлять, как при низкой, так и при высокой скорости движения
• Сейчас появились устройства нового поколения, с электрическими насосами, которые не используют ременную передачу и экономят топливо
• Нет сложных электронных датчиков, можно назвать эту систему аналоговой (исключение ЭГУР)
• Надежность на достаточно высоком уровне, если следить и вовремя менять , то может проходить очень долго

В целом претензий на эту систему не так и много, работает она до сих пор стабильно, точно и что немаловажно может «крутить» тяжелые рейки грузовиков. Однако отрицательных моментов также хватает

Минусы ГУРА

• Занимает довольно много места под капотом (трубки, насос, сама рейка) все это довольно таки громоздко
• Имеет специальное масло, которое нужно менять через определенное количество километров, иначе возможна поломка. Потому как сальники могут быстрее изнашиваться

• Если модель старая (ременная), то увеличивает расход топлива, до 10% (если сравнить с оппонентом). Потому что дополнительно создает нагрузку на двигатель (давление нагнетается благодаря, ременной передачи, которая идет от коленчатого вала, соответственно часть энергии двигателя расходуется на гидроусилитель). Даже на холостых оборотах

• При низких температурах, нужно использовать аккуратнее, желательно его прогревать
• Если потек, масло вытекло, то эксплуатировать автомобиль нельзя! Или очень ограниченный километраж. Иначе может сломаться сам насос, который нагнетает масло
• Ремонт иногда, очень дорогой. Хотя делают практически все СТО, ничего особо сложного здесь нет

Как видите минусы этой системы также существенные, особенно отбор мощности и расход топлива. Ведь если у вас стоит малообъемный мотор – он и так «дохлый», а тут еще и гидроусилитель отбирает.

ЭУР (электроусилитель руля)

Он создавался как более совершенная и более простая система (и совершенствуется до сих пор). Разновидностей у него масса, почитайте хотя бы .

Принцип работы : Опять же в двух словах – все просто берется электрический двигатель, подсоединяется к валу (на котором есть специальные борозды, либо винт, либо просто шлицы) и этот электромотор толкает вправо или влево этот вал.

Разница электрических усилителей лишь только в том, что электромотор может крепится в разные части рулевого механизма:

• На рулевую колонку
• На сам вал рейки (использую шлицевое соединение)
• Параллельно валу рулевой колонки (двух вальные системы)
• Используя шариковую гайку

Спросите почему так много различных механизмов — да все потому что пока не добились нормального усилия и точности «рулежки» как у оппонента. Хотя последний тип с шариковой гайкой, очень сильно приблизился к этому.

Конечно же у ЭУРА нет никакой жидкости, нет шлангов и трубок, нет насоса – он очень компактный, что зачастую позволяет его крепить даже на рулевой колонке.

Однако отрицательной стороной здесь является наличие различных датчиков и прочей электроники, однако все по порядку

Положительные моменты электроусилителя

• Водитель имеет достаточное усилие и контакт с дорогой
• Имеет два положения. Город и трасса. В режиме «город» руль легче, что способствует комфортному вождению. В режиме «трасса» — отключается уже при 40 – 60 км/ч, что сделано специально, при высокой скорости усилитель не нужен. Поэтому обратная связь увеличена.
• Экономия топлива. Нет дополнительной нагрузки на двигатель, потому что не имеет ременных передач, питается от генератора (аккумулятора) электричеством. Если автомобиль стоит на месте и руль не поворачивается – не работает. Активируется только при повороте. Позволяет экономить до 10% топлива
• Под капотом и в салоне занимает мало места. Так как технически устроен проще (и компактнее), чем ГУР

• Не имеет жидкости, а соответственно, является практически не обслуживаемым
• Имеет большой температурный диапазон использования. Например, в зимний период греть его не нужно. Даже несколько секунд
• Если сломался то можно свободно перемещаться, только вот руль станет тяжелее, по крайней мере, вы всегда доедите до СТО
• Многие электронные системы автопилота (автопарковки), работают только с ЭУР
• НА данный момент – НАДЕЖЕН, не уступает по качеству исполнения гидроусилителю

Как видите положительных моментов реально много, некоторые и не знаю что у них есть электроусилитель пока он не накроется в 150 – 200 000 км, ведь под капотом никаких баночек и прочих частей просто нет. Мне нравится что в последнее время, его достаточно точно настраивают, то есть он начинает быть похожем по точности «рулежки» именно на своего оппонента. Однако ему до него пока далеко, все же здесь минусов также очень много

Отрицательные моменты ЭУРА

• Ремонт дорогой, сложно диагностируемый. Обычные СТО зачастую просто не знают, что сломалось, бывают банально окислы на контактах и такой усилитель уже глючит. Нужно специальные диагностические приспособления чтобы прочитать ошибки. Также блоки здесь зачастую не ремонтируются, а меняются в сборе. Если накрылся мотор, зачастую он литой либо с рулевой рейкой, либо с колонкой, их меняют вместе. А ЭТО ДОРОГО!

• Если под защитные кожухи попала влага, может глючить
• Так как использует электричество, требуется установка более мощного генератора и сложной проводки
• Первые модели иногда «глючили» поворачивали не туда куда нужно, работали не внятно. Правда, это встречалось только на наших ВАЗ

ИТОГ

Как мне кажется, прогресс неумолимо стремится к электрическим вариантам усилителя, это неизбежно. Хотя бы потому что все современные системы, такие как «подруливание» и удержание машины в полосе, автопарковка, да и прочие автопилоты не могут работать с гидравлическим вариантом, в нем просто нет электрического двигателя которым они могут управлять! Также ЭУР более экономичен, топливо расходуется меньше, что очень важно для экологии. Надежность его такая же, то есть и тот и другой вариант могут ходить долго. Именно поэтому сейчас многие производители, не только Европейские, но и Японские и Корейские переходят именно на электро агрегаты на легковых авто.

Хотя нужно решить две важных задачи, это точность управления (на ГУРЕ она выше), и установка на грузовые тяжелые автомобили. Сейчас это практически не возможно, потому как электрические моторы, монтируемые в рейку получаются тяжелыми и прожорливыми по энергии.

Если берете сейчас для рядового недорого автомобиля в городе, да еще малолитражки, (передвигаетесь с невысокими скоростями) то смотрите в сторону ЭУР. Если машина классом выше, скорости больше, вам нужна точность управления, то можно рассмотреть и ГУР.

Сейчас видео версия смотрим

На этом заканчиваю свой материал, думаю, он был вам полезен. Читайте наш АВТОБЛОГ, подписывайтесь на наш канал.

Современному водителю трудно представить, что еще несколько десятилетий назад транспортные средства не были оборудованы усилителями руля. Данное оборудование начали массово устанавливать на легковые машины только в 1952 году. Сегодня наибольшей популярностью пользуются два типа систем, снижающих управляющее усилие: гидроусилители (ГУР) и электроусилители (ЭУР), однако мало кто знает, чем отличается электроусилитель от гидроусилителя руля.

ГУР и ЭУР выполняют одни и те же задачи, а именно:

• делают процесс управления транспортным средством легким и комфортным,
• снижают силу ударов, которые передаются на рулевое колесо в процессе езды по плохому дорожному покрытию,
• повышают уровень активной безопасности машины.

Как работает ГУР

ГУР – это сложный и хорошо продуманный механизм. Для того чтобы понять принцип его работы, нужно разобраться в следующих вопросах: какие элементы входят в его состав и как они работают.

• Насос, соединенный с бачком для масла. Его задача заключается в создании и поддержании определенного давления в системе.
• Регулятор (распределитель) давления, заставляющий масло поступать в тот или иной отдел силового гидроцилиндра.
• Силовой гидроцилиндр, вращающий шток поршня под действием давления масла.
• Масляные магистрали, по которым непрерывно циркулирует жидкость.

Все время, пока транспортное средство едет по прямой дороге, жидкость гидроусилителя находится в резервуаре, который соединен с насосом. После того как водитель начинает вращать рулевое колесо, насос перекачивает жидкость в гидроцилиндр, который под действием возрастающего давления перемещает поршень, существенно уменьшая величину усилия, необходимого для поворота руля.

Как работает ЭУР

Для работы электроусилителя необходимо слаженное взаимодействие целого ряда механизмов, функционирующих под контролем ЭБУ и двух измерительных преобразователей (датчиков), фиксирующих углы поворотов и величину крутящего момента двигателя. Во время вращения руля информация о величине крутящего усилия фиксируется и обрабатывается датчиком, который посылает ее на электронный блок управления. В свою очередь ЭБУ, исходя из полученных данных, рассчитывает величину тока, которая будет подаваться на электрический мотор для обеспечения легкого и комфортного вращения рулевого колеса.

Плюсы и минусы электрических и гидравлических рулевых усилителей

Положительные качества ГУР. Главное достоинство гидравлических усилителей руля – это их относительно невысокая стоимость. Именно благодаря этому фактору данными механизмами чаще всего оснащены недорогие бюджетные машины.

Гидравлические усилители отличаются хорошим запасом мощности. Их целесообразно устанавливать на внедорожные автомобили и на микроавтобусы, т.к. эти устройства способны хорошо выдерживать длительное воздействие высоких внешних нагрузок.

Отрицательные качества ГУР. Владельцы транспортных средств, на которых установлен гидравлический усилитель, должны помнить, что рулевое колесо не должно оставаться в крайнем правом или крайнем левом положении дольше 4-5 секунд. Превышение данного лимита времени может стать причиной перегрева масла системы с дальнейшим выходом ее из строя.

Специалисты утверждают, что ГУР надо периодически обслуживать. Замена жидкости, циркулирующей в системе, должна производиться регулярно. Также необходимо осуществлять осмотр поверхностей всех составляющих его элементов. Если в процессе их визуального осмотра будут обнаружены трещины или следы протечки жидкости, то необходимо немедленно заменить пришедшую в негодность деталь на новую запчасть.

Гидравлический усилитель рулевого управления во время своей работы обязательно забирает у двигателя некоторый процент мощности.

С возрастанием скорости езды уменьшается скорость отклика ГУР на действия водителя транспортного средства. Объясняется это присутствием дополнительных узлов, замедляющих реакцию устройства на вращение руля.

Положительные качества ЭУР. Простая и эффективная конструкция электрического усилителя рулевого управления лишена каких-либо дополнительных узлов. Периодическое обслуживание ЭУР не требует временных и материальных затрат т.к. сводится только к проверке работоспособности подшипников качения.

Маленькие габариты — это отличительная особенность электроусилителя. Благодаря скромным размерам его монтаж осуществляется прямо на рулевой вал, а не в подкапотное пространство машины. Такое расположение позволяет избежать негативного влияния погодных факторов на работоспособность ЭУР, тем самым существенно увеличить срок его эксплуатации.

Наличие в автомобиле электроусилителя руля гарантирует существенную экономию топливной смеси. Бензин тратиться меньше потому, что ЭУР включается только во время поворотов руля в отличие от ГУР, который работает непрерывно на протяжении всей поездки. При этом электромеханическая система не отбирает процент мощности у мотора т.к. питается от бортовой сети транспортного средства.

Руль в машине с ЭУР может находиться в крайнем положении неограниченное количество времени.

Во время езды на высоких скоростях автомобиль с электронным усилителем рулевого управления хорошо слушается водителя, поэтому всегда остается маневренным. Одновременно с этим процесс езды становится более безопасным.

Отрицательные качества ЭУР. Наиболее существенным недостатком электроусилителя считается его высокая цена.

Второй минус состоит в том, что электрический мотор электромеханической системы имеет незначительный запас мощности. По этой причине ЭУР пока не устанавливается на тяжелые транспортные средства, однако производители устройства уверяют, что в самое ближайшее время этот недостаток будет устранен.

Что лучше ГУР или ЭУР

Один из недостатков старых автомобилей – сложность работы с рулем. В таких машинах водителю приходится поворачивать колеса исключительно за счет силы рук. Для решения этой проблемы в современных автомобилях используется гидравлический (ГУР) или электрический (ЭУР) усилитель руля. В данной статье мы расскажем, чем отличается ГУР и ЭУР, какие у них плюсы и минусы, а также какой из вариантов усилителя лучше.

Гидроусилитель руля или ГУР

За аббревиатурой ГУР скрывается гидравлическая система или попросту гидроусилитель руля. Примечательно, что именно гидросистемы впервые стаи применяться для решения проблемы тяжелого руля – и гидравлические приводы до сих пор не теряют своих позиций. В то же время современные ГУР разительно отличаются от своих предшественников, появившихся еще в во второй половине прошлого века.

Современный гидроусилитель имеет в своей конструкции следующие компоненты:

• бачок со специальной жидкостью (нередко здесь используется трансмиссионное масло для коробок-«автоматов»);
• насос, нагнетающий жидкость;
• гидроцилиндр с размещенным внутри поршнем, конструктивно этот механизм напоминает шприц;
• золотниковый распределитель;
• система шлангов подачи и отведения жидкости.

Принцип работы ГУР системы достаточно прост и надежен. Насос получает энергию от двигателя через ременную передачу и нагнетает жидкость из бачка в распределитель. Когда водитель поворачивает рулевое колесо, на распределитель подается команда направить жидкость в ту или иную часть цилиндра. Она создает внутри него давление, под действием которого смещается поршень. А движение поршня уже помогает поворачивать колеса в ту или другую сторону. Когда руль возвращается в прямое положение, жидкость возвращается в бачок.

Плюсы и минусы ГУР

К безусловным преимуществам гидроусилителей можно отнести следующие моменты:

• адаптированность к высоким нагрузкам, которая позволяет использовать ГУР на тяжелых машинах, включая грузовики;
• относительная дешевизна, которая сказывается и на общей стоимости машины;
• удобство управления машиной в широком скоростном диапазоне;
• относительная простота обслуживания и доступность ремонта;

Есть у ГУРа и свои недостатки:

• на работу насоса используется мощность двигателя;
• сальники легко повреждаются, в результате чего система начинает течь;
• эффективность работы гидроусилителя напрямую зависит от уровня жидкости в его бачке;
• жидкость нужно периодически менять;
• ГУР не дает возможности индивидуально отрегулировать рабочие характеристики рулевой системы.

Электроуситель руля или ЭУР

ЭУР – это электрический усилитель руля, в котором необходимое для поворота колес усилие создается электромотором. Особенностью систем этого типа является то, что они монтируются прямиком на рулевую рейку или в колонку. Для сравнения: ГУР зачастую устанавливается как отдельная система.

Основными конструкционными элементами ЭУР являются:

• электромотор;
• торсионный стержень;
• вал рулевого управления;
• редуктор;
• датчик положения и угла поворота руля;
• датчик момента вращения;
• блок управления;
• зубчатые шестерни.

Когда водитель крутит руль, происходит скручивание торсионного стержня. Создаваемый при этом момент вращения фиксируется соответствующим датчиком, в нем полученная информация интерпретируется в сигнал, подаваемый на электронный блок управления. Здесь эти данные анализируются и сопоставляются со сведениями, передаваемыми с прочих датчиков, в том числе со спидометра, тахометра и т.п. По результатам проведенного анализа ЭБУ определяет усилие, требуемое для прокручивания руля, и направляет команду на электромотор. Вращаясь, он передает свое вращение на рулевой вал либо непосредственно на рулевую рейку.

Читайте также: Почему бьет руль при движении или торможении.

Плюсы и минусы ЭУР

Плюсами ЭУР являются следующие нюансы:

• для его работы не требуется мощность автомобильного двигателя;
• в определенной степени экономится топливо;
• электронный механизм достаточно компактен;
• в системе не используются жидкости, поэтому эксплуатация упрощается;
• в конструкции ЭУР нет чувствительных к повреждениям шлангов, пыльников и т.д.;
• рулевая система, оборудованная электроусилителем, срабатывает всегда четко, не утрачивая остроты своей реакции.

К недостаткам электрического усилителя руля можно отнести такие моменты, как:

• высокая цена – ЭУР существенно дороже ГУРа;
• сложность и дороговизна ремонта, хотя ресурс таких агрегатов достаточно большой;
• невысокая мощность, из-за чего электроусилителями не оснащаются тяжелые джипы, грузовые автомобили и другие машины с большой массой.

Читайте также: Почему гудит ГУР при повороте руля на месте и на скорости.

Чем отличается ГУР от ЭУР и что лучше

Теперь сравним эти типы усилителей между собой и попробуем определить, что же лучше: гидравлика или электричество?

Начнем с конструкционных особенностей. Гидроусилитель достаточно прост по строению, ему не страшны сбои в работе ЭБУ. Однако его пыльники и шланги, а также всевозможные уплотнения, соединения и другие элементы сравнительно быстро изнашиваются. Кроме того, нужно контролировать уровень жидкости в системе ГУРа. Электроусилитель же отличается большей долговечностью и независимостью от расходников. Нарушить его работу могут сбои в электронной системе автомобиля, но они случаются достаточно радко. А если такая проблема проявилась, то неполадки с ЭУРом будут, пожалуй, меньшей из проблем. При оба типа механизмов имеют аварийный режим использования.

Переходим к удобству использования. Как показывает практика, гидроусилители даже самых простых конструкций более информативны, чем электронные системы. Они обеспечивают лучшую связь с дорожным покрытием, дают возможность прочувствовать максимальные возможности машины при прохождении крутых виражей. ЭУР теоретически тоже способен на такое, но для этого он должен быть тщательно откалиброван, что делается лишь на премиум-автомобилях. В целом, гидроусилитель обеспечивает высокую информативность и естественность ощущений от управления автомобилем – однако он требует большей физической силы, чем электрическая система.

Далее рассмотрим усилители с точки зрения КПД и надежности. ГУР при работе расходует мощность двигателя машины, из-за чего растет ее аппетит и ухудшаются динамические характеристики. Кроме того, он чувствителен к высоким нагрузкам: не рекомендуется держать руль в крайних положениях больше 15 секунд, иначе насос может выйти из строя. Электроусилитель же приводится в действие собственным мотором. При повышенных нагрузках он тоже может перегреваться, но автоматика в таком случае снизит его производительность либо отключит до снижения температуры.

Область применения у ГУРа выше, он может использоваться как на городской микролитражке, так и на многотонном грузовике. ЭУР же значительно слабее и поэтому подходит только для легковых автомобилей (и то не для всех).

Поэтому однозначного ответа на вопрос, что лучше ГУР или ЭУР, дать нельзя. Последний разрабатывался как замена гидравлической системе, лишенная присущих ей недостатков, поэтому по ряду факторов он однозначно лучше. В то же время ГУР обладает существенно более широкой сферой применения и при этом меньшей ценой. Поэтому отдавать предпочтение тому или иному варианту следует исключительно с учетом личных предпочтений и характеристик желаемого авто.

Читайте также: Усилитель руля Servotronic , что это такое и как работает.
