1N4007 диод. Как проверить, чем заменить?

Познавательное

1N4007 — диод, который чаще всего является выпрямительным диодом, то есть преобразовывающим переменный ток в постоянный. Чаще всего он встречается в различных блоках питания. Его особенностью является то, что диод данной модели может выдерживать напряжение до 1000 B.

Далее подробнее о том, где еще применяется диод 4007, об его характеристиках, аналогах и проверке на исправность.

Характеристики

Диод 1N4007 относится к кремниевым выпрямительным, предназначенным для общих задач. Рабочая температура диода может варьироваться от -65 до 160 °C. Максимальное значение постоянного обратного напряжения достигает 1000 B. В свою очередь, наибольшее значение импульсивного обратного напряжения может доходить до 1200 B. Значение прямого импульсного тока при максимальном значении достигает 30 A, а выпрямленного – 1 А.

При токе 1.0A напряжение на диоде составляет 1.1 B. Максимальное значение обратного тока может доходить до 5мкA, но при температуре превышающей 70°C это значение изменится до 50 мкA. Скорость обратного восстановления составляет – 2 мc. Показатель прямого тока может достигать 1 А. Даташит на данный диод вы можете посмотреть тут.

Далее представлена таблица с типовыми размерами диода в миллиметрах.

Благодаря размерам выводов диода, его можно устанавливать на только горизонтально, но и вертикально.

Применение

Спектр его применения достаточно широк. Как упоминалось ранее, чаще всего данный выпрямительный диод встречается в различных блоках питания. Встретить его можно в 80% современных гаджетах.

Также диод 1N4007 используется в источниках питания, для защиты различных компонентов и как удвоитель напряжения.

Благодаря тому, что показатель прямого тока в диодах 1N4007 может достигать 1 А, в теории их можно использовать для создания импульсного блока питания мощностью 220 Bт. Главное обеспечить качественный теплоотвод, чтобы избежать перегревания. Главное, чтобы во входном выпрямителе мощность блока питания не была более 100 Bт.

О проверке на исправность

Для проверки понадобится омметр и сам диод. Проверка на исправность данной модели ничем не отличается от всех других. Далее следует выполнить следующие пункты:

1. Запустить прибор. Включить режим «Прозвонка».
2. Черный щуп омметра следует подключить к катоду, а красный к аноду. Вывод катода обозначается серым кольцом. Таким образом ток будет проходить через сам диод. Если сопротивление бесконечное, то значит присутствует внутренний обрыв и диод неисправен.
3. Красный щур омметра требуется подключить к катоду, а черный к аноду. То есть, наоборот. Ток не должен проходить таким образом, поэтому сопротивление должно быть бесконечным.

На этом проверка на исправность диода 1N4007 заканчивается. Она не требует большого количества действий, но зато может сэкономить в будущем немало времени.

Сравнение с остальными диодами в серии

Помимо 1N4007 в серии также есть диоды от 1N4001 до 1N4006. Их разница заключается в максимальном показателе обратного напряжения. Сравнение в таблице далее.

Из-за того, что нет особой разницы между диодами представленной серии, как и в характеристиках, так и в ценах, диоды 1N4007 используются чаще всего. Практичность является одним из их главных преимуществ, за счет того, что их можно использовать при любом напряжении до 1000 B.

Интересный факт. Первый диод из этой серии (а именно 1N4007) был создан еще в 1960-х годах. Несмотря на то, что из-за этого серию можно считать достаточно старой, эти диоды активно применяются в современных устройствах. Замену им удастся найти еще нескоро.

Аналоги диода

Благодаря своей практичности и низкой цене (стоимость на один диод в основном не более 10 рублей), диод 1N4007 смог избавиться от конкурентов на рынке. Тем не менее, аналог найти все-таки можно.

Далее таблица с аналогами диода 1N4007, разделенными в зависимости от максимального значения допустимого напряжения в работе.

Диод 1N4007 уже многие года активно используется в самых разных устройствах. Несмотря на свой «возраст», он все еще считается одним из самых популярных и широко распространенных диодов.

Инженер по телевизионному оборудованию Электрика и электроника, это не только моё хобби, но и работа

Диод 1N4007: схемы, характеристики, техническое описание

Диоды 1N4007 относятся к устройствам серии 1NXXXX. В таких диодах применяется американская система нумерации, так как они являются полупроводниковыми устройствами. Кроме этого, данный стандарт принят во всем нашем современном мире.

В модели 1n4007 маркировка читается следующим образом. В названии диода 1N4007 первая часть «1 N » является однопереходным полупроводником, где цифра указывает на то, что в нём 1 переход, а N означает то, что это полупроводниковый диод. Остальные цифры являются нумерационными значениями конкретного диода.

По своим техническим характеристикам, такой диод способен быть совместимым с любым выпрямительным диодом. Все диоды, которые будут относиться к серии 1N400X легкозаменяемые именно таким вариантом диодов. Основное применение таких диодов — проекты встроенных систем.

1N4007 — выпрямительный диод, имеющий PN переходник. Способность диода передавать электрический ток только в одном направлении с возможностью преобразовывать переменный ток в постоянный. Как уже было сказано выше, если говорить по технической составляющей, то она без проблем может быть заменена или может заменить другие выпрямительные диоды относящиеся серии 1N400X.

В настоящее время они могут быть использованы в любой сфере жизнедеятельности человека, например, диоды, имеющие обратный ход, выпрямители, используемые для общего назначения в качестве источника постоянного питания, инвенторы или преобразователи. И это только небольшая часть всех применений такого вида диодов.

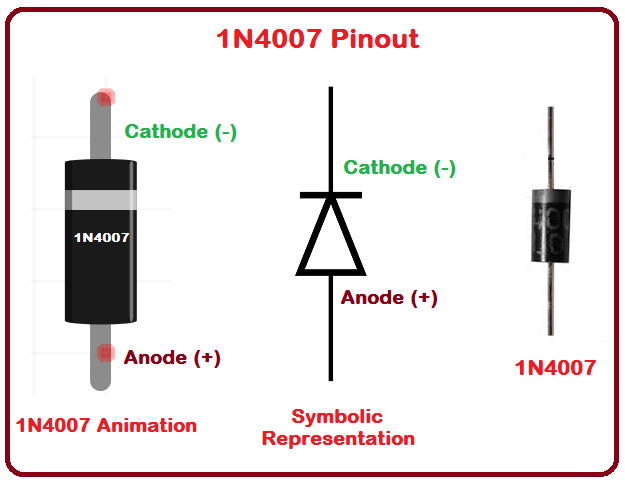

Распиновка 1N4007

В диоде 1N4007 присутствует всего два контакта, которыми являются анод и катод соответственно. На оба вывода тока предусмотрены разные по значениям противоположные заряды, которые имеют названия и соответствующие заряды, указанные в таблице ниже.

Конфигурация контактов 1N4007

Ниже вы сможете рассмотреть схему диода 1N-4007, а также полную распиновку символьным представлением и реальным изображением 1N 4007.

Как подключить Диод 1n4007?

Для того, чтобы произвести монтаж следует использовать специальную выводную схему, при использовании любого положения детали. Процесс пайки происходит низкотемпературным припоем, где точка плавления должна быть менее 210 градусов Цельсии. Кроме этого, сам процесс должен быть около 10 секунд, иначе произойдет перегрев данного элемента.

При этом стоит учесть то, что в даташит 1n4007 указана максимально допустимая температура около 260 градусов, при этом на практике можно понять то, что не следует рисковать и добивать именно такой температуры. Лучше уменьшить температуру, чем испортить деталь, а после чего тратить время чтобы выпаивать её обратно.

Методика, используемая для его монтажа — поверхностная установка, которая используется специально для такой цепи. При пайке надо использовать специальную паяльную пасту.

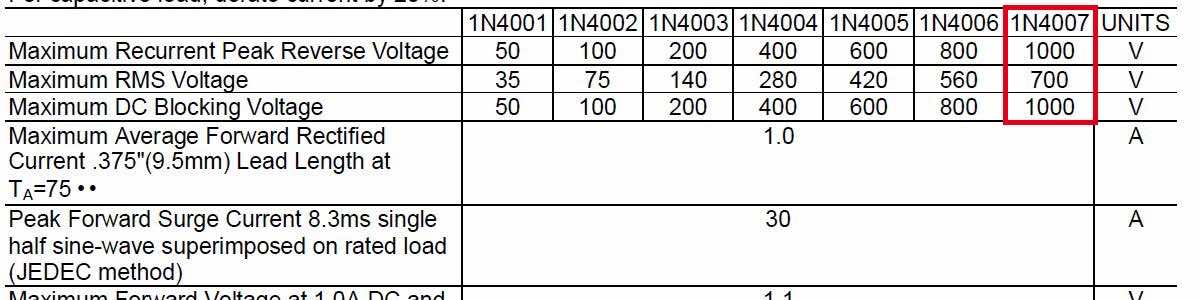

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

• Прямое напряжение (VF) при 1,0А — 1.1 V .
• Обратный ток при 25°C — 5 μА.
• Общая емкость на частоте 1,0 МГц — 15 пФ.
• Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
• Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
• Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Рабочая частота мощности с использование высокого переменного напряжения составляет 60Гц. Чтобы ознакомится с предельными эксплуатационными значениями следует заглянуть в даташит, где указаны разные особенности эксплуатации.

Тепловые характеристики 1 N 4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

• Тепловое сопротивление — 50 °C/Вт.
• Рассеиваемая мощность — 3 Вт.

Особенности 1 N 4007

Каждый диод имеет определенную особенность, с помощью которой она сможет быть эффективной с учетом тех или иных условий эксплуатации. Все функции, преимущественные для данного диода вы сможете посмотреть ниже.

• Низкий ток утечки
• Низкое падение прямого напряжения
• Соответствует директиве RoHS 2002/95/EC 4
• Высокая способность к перенапряжению в прямом направлении
• Погружение припоя при 275°C максимум 10 секунд на JSED 22-B106.

Типичные применения

Диод 1 N 4007 имеет широкое применение, так как они используются в выпрямителях общего назначения. В основном они применяются как источник питания, а также применяются в зарядных устройствах различных аккумуляторов. Кроме этого, их можно использовать как удвоители напряжения или адаптеры.

Datasheet, даташит.

Если вы в поисках Datasheet, даташит на этот вид диодов, то тогда вам нужно зайти на сайт производителя, чтобы найти 1n4007 характеристики на русском или перейти по следующей ссылке.

В datasheet 1n4007 каждый пользователь сможет отыскать наиболее точные характеристики, а также спецификации и графики, которые смогут отразить работоспособность микросхемы в полном объеме.

Помимо всего этого, там также описаны и некоторые из типовых схем, а также использования и другое наиболее подробное описание, в том числе настройки под любые популярные нужды. А также вы там сможете прочитать некоторые прикладные рекомендации по использованию диодов.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Для того, чтобы вы смогли получить наибольший эксплуатационный период работы диода, следует оставаться в рамках напряжения от 30 до 40В, что является ниже его наибольшего повторяющегося обратного напряжения. Подключение проводится с соблюдением полярности, а также нагрузка на сеть не должна быть выше 1А. Эксплуатировать их нужно в температурном диапазоне от -55 до +175 градусов Цельсии.

Как проверить 1N4007?

Если говорить про проверку диодов, то особой проблемы для знающего человека это не будет, так как проверка происходит, как и в обычных диодах общего назначения. Для того, чтобы это сделать следует обзавестись (если у вас нет) специальными приборами: мультиметр или омметр.

Пошаговый алгоритм для тестирования диодов 1 N 4007

• Первое что следует сделать — включить прибор и перевести его на специальный режим «Прозвонка» именно так как указано на рисунке ниже. Если вы используете другую модель мультиметра, то тогда обратитесь к инструкции по эксплуатации вашего измерительного прибора.
• Берем щупы, и подключаем их к детали, которую вы планируете измерить. Красный следует присоединить к аноду, а черный к катоду. Именно такая полярность используется диодом, через который пройдет ток для того, чтобы вы смогли увидеть всю информацию, которая отобразиться на дисплее прибора. При наличии информации, где указано слишком большое сопротивление вы можете быть уверены в том, что произошёл внутренний обрыв.
• Теперь вам следует поменять полярность, и оцениваем значение, показанное на дисплее прибора. После смены полярности диод не способен пропустить через себя напряжение, тем самым оно должно быть бесконечно большим. Если показания совершенно другие, то это говорит только об одном — пробой в переходе.

Именно этого будет вполне достаточно, чтобы вы смогли удостовериться в работоспособности полупроводников данного диода такой серии.

Альтернатива 1 N 4007

Бывает такое, что под руками нет конкретного диода для его замены в случае поломки, именно тогда на помощь могут прийти аналоги, которые имеются как от отечественных, так и зарубежных производителей. Ниже вы сможете узнать, чем заменить 1n4007.

Отечественные аналоги

Одним из наиболее привлекательных вариантов замены подобного диода будут модели из серии КД 258Д, имеющие невероятные характеристики, а некоторые точно такие же показатели. А некоторые из параметров превосходят те, что имеются у диода модели 1 N 4007.

Иногда в качестве замены используются другие диоды, имеющие частично меньшие параметры: Д226, КД208-209, КД243 и КД105. Перед их установкой следует узнать совместим ли данный вариант диодов для вашего устройства, а также сравнить основные характеристики.

Зарубежные аналоги

Если смотреть на модели зарубежных, то тут также имеются полноценные варианты замены. Для наиболее корректного примера представляем вам несколько вариантов аналогичных модели 1 N 4007.

• Диод HEPR0056RT, который выпущен компанией Моторола.
• среди лучших компаний считается Томпсон, у которых имеются два легкозаменяемых образца диодов марок: BYW27-1000, а также BY156.
• Компания Филипс предлагает BYW43.
• Три невероятно аналогичных компонента (10D4, 1N2070, 1N3549), разработанные компанией Диотек.

Именно такие аналоги из зарубежья вы сможете использовать для адекватной замены подобного варианта диодов.

Где можно приобрести?

Если вы не знаете, где купить 1n4007, то следует знать, что такие диоды имеют высокий спрос, именно поэтому найти их в наше время не так сложно. Основные продавцы по оптимальным ценам находятся на всеми известной площадке АлиЭкспресс, где вы можете приобрести их по низкой цене.

Приобретая их у сторонних продавцов, вы сможете ощутить на себя слишком большие затраты, которые несоизмеримо крупные в отличие от покупки его на АлиЭкспресс (по ссылке) .

Диод 1n4007: описание и применение, технические характеристики, аналоги

В паспорте этого элемента указано, что это маломощный кремниевый выпрямительный диод, изготовленный в негорючем пластиковом корпусе (тип Д0-41). Типовая конструкция устройства, распиновка и размеры показаны ниже.

Полупроводниковый дизайн

Допустимые отклонения размеров указаны в таблице:

Эти полупроводники также доступны в стандартном SMD-корпусе (тип D0-214), что делает их пригодными для использования в миниатюрных электронных устройствах.

1N4007 (M7) в исполнении SMD (катод обозначен полосой на корпусе)

Ниже показаны типичные размеры в миллиметрах исполнительных элементов SMD.

Размеры рамы Д0-214

Основное назначение устройства — преобразование переменного напряжения с рабочей частотой не более 70 Гц.Этот тип кремниевых полупроводниковых элементов используется в схемах и источниках питания различных электронных устройств малой и средней мощности.

Монтаж

Для установки элементов в корпус Д0-41 используется схема выходной разводки, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайку следует производить «мягким» (низкотемпературным) припоем с температурой плавления ниже 210-220 ° С, например ПОС-61. Процесс должен занимать не более 10 секунд, чтобы элемент не перегрелся.

Учтите, что в техпаспорте указана пороговая температура 260 ° C, но, как показывает практика, в этом случае лучше перестраховаться, чем испортить деталь и тратить время на повторную пайку.

Диоды в корпусе D0-215, как и все SMD-элементы, устанавливаются методом поверхностного монтажа с использованием для этого специальной паяльной пасты.

Технические характеристики in4007

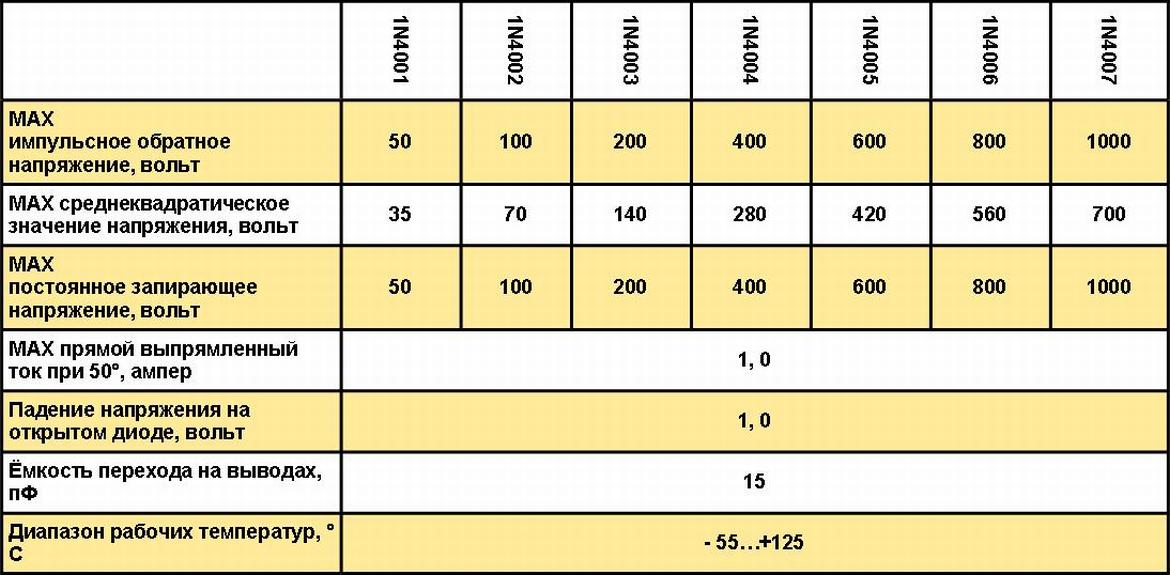

Перечислим основные параметры для всей серии (информация взята из официального паспорта производителя). Начнем с VRM (reverse Voltage max) — допустимое значение обратного напряжения 1n400x (ниже последняя цифра модели соответствует порядковому номеру в списке):

1. 50 В;
2. 100 В;
3. 200 В;
4. 500 В;
5. 600 В;
6. 800 В;
7. 1000 В.

Допустимое среднеквадратичное значение (среднеквадратичное значение):

1. 35В;
2. 70В;
3. 140 В;
4. 280В;
5. 420В;
6. 560 В;
7. 700 В.

1. 50 В;
2. 100 В;
3. 200 В;
4. 400 В;
5. 600 В;
6. 800 В;
7. 1000 В.

Прочие технические параметры:

• Максимальное значение выпрямленного тока при нормальной работе и температуре элемента 50 ° C составляет 1 ампер.
• Допустимое значение тока для импульса длительностью до 8 мс — 30 Ампер.
• Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1 Вольт.
• Пиковое значение обратного тока при стандартном напряжении, при температуре элемента 30 ° C — 5 мА, 90 ° C — 50 мА.
• Уровень емкости перехода составляет 15 пФ (значение дано для постоянного напряжения 4,00 Вольт и частоты 1 МГц).
• Типичное термическое сопротивление составляет 50 ° C / Вт.
• Максимальный уровень рабочей частоты — 1 МГц.
• Пределы диапазона рабочих температур от -50 до 125 ° С.
• Скорость (стандартное время восстановления) более 500 нс;
• Скорость обратного сброса составляет 2 мс.
• Допустимая температура хранения от -50 до 125 ° С.
• Вес элемента в футляре в пластиковом футляре Д0-41 находится в пределах 0,33-0,35 грамма, для Д0-214 — не более 0,3 г.

Диоды средней мощности

Рис. 2. Бытовые выпрямительные диоды средней мощности.

В таблице приведены справочные данные по бытовым выпрямительным диодам средней мощности.

Маркировка диода in4007

Начнем с расшифровки пакета DO-41. Варианты нанесенных на него обозначений показаны на рисунке.

Важные элементы маркировки

1. Название модели серии 1Н4001-4007.
2. Графический, буквенный или буквенно-цифровой код производителя радиодеталей.
3. Дата изготовления в формате месяц / год (отображаются две последние цифры).

Так как SMD-корпус имеет небольшие размеры, если в него поставить полное название модели, невооруженным глазом будет сложно распознать надпись. Поэтому название кодируется согласно таблице.

Таблица маркировки smd диодов серии 1N400x.

Аналоги

Полностью идентичными аналогами 1N4007 являются следующие диоды: 1N2070, 1N3549, 1N4249, 1N5416, 1N5614, 1S1830, 1S1888, DS135D, ECG116, SY206, 1N3657GP, 1N3957, 1N4249GP, 1N4586GP1. Среди ближайших аналогов: BYD13M, BYW43, MPG06M. При отсутствии альтернатив рассматриваемый диод может быть заменен, после проверки необходимых технических характеристик, на следующие устройства: 10D10, 10D4, AA1000, B1000, BYY37, D1201P, ED31010, EM1C, EM5010, M100M, S5277N, BY156, ED3008, RL11N4007.

Среди домашних устройств лучший вариант для замены — KD258D. Этот диод по своим техническим характеристикам не уступает, а иногда даже превосходит зарубежный 1N4007. Однако стоит он в несколько раз дороже рассматриваемого.

Также можно попробовать заменить на отечественные Д226, КД208, КД209, КД243 или КД105. Однако в этом случае необходимо внимательно изучить схему устройства, в которой он будет работать, и убедиться в его совместимости.

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, когда необходимого диода не окажется в домашнем магазине. В этом случае стоит прибегнуть к поиску альтернативы. Это не будет проблемой, так как есть полностью совместимые или похожие по характеристикам компоненты.

Отечественные аналоги 1n4007

Идеальный вариант на замену — КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам даже превосходят ее.

КД 258Д — практически полный аналог 1Н4007

Несмотря на очевидные преимущества отечественного аналога, у него есть один существенный недостаток — высокая стоимость (по сравнению с 1N4007). Оригинал стоит около 0,05 доллара, а наша доля — около 1 доллара. Ладно, разница существенная.

В некоторых случаях возможно использование диодов Д226, КД208-209, КД243 и КД105, но предварительно необходимо проанализировать их характеристики на совместимость с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных запчастей более широкий выбор для полной замены, например, можно отметить следующие модели:

• HEPR0056RT, производства Motorola;
• среди продукции Thompson есть два полных аналога: BYW27-1000 и BY156;
• филлипс имеет BYW43;
• и три компонента (10D4, 1N2070, 1N3549) от Diotec Semiconductor.

Кратко о достоинствах

По общему признанию, обучение 1n400x оказалось весьма успешным. Отличные характеристики для своего класса, универсальность и меньшая цена, чем у аналогов, сыграли немаловажную роль в популярности диодов этой серии.

Также следует отметить высокий уровень взаимозаменяемости, в частности элемент 1N4007 можно смело устанавливать как альтернативу любой модели этого семейства.

Диоды 1n4007. Отличительные характеристики диода IN4007: аналоги, цена, маркировка. Другие технические параметры

По своим техническим характеристикам диод 1N4007 (in4007) является современным маломощным выпрямительным устройством, способным пропускать через себя достаточно большой постоянный ток (до 1 А) и напряжение (до 1000 В). Имеет самые лучшие показатели в своей серии 1n400x. Сделан из кремния с диффузной конструкцией перехода. Соответствует последним требованиям бессвинцового экологического евростандарта «RoHS» и классу устойчивости к воспламеняемости UL94-V0.

Стоит отметить что этот диод часто называют in4007 но такого устройства не существует это связано с тем что первую цифру «1» в название путают с буквой «i».

Компактность, низкая стоимость и неплохие параметры, сделали его основой в различных диодных сборках с выпрямляющим назначением. Он часто применяется в портативных блоках питания в сетях общего пользования (220 В), зарядных устройствах мобильных гаджетов и осветительных приборах на светодиодах. Рекомендуется к использованию практически везде, где нет высоких требований к частотным и временным параметрам сигналов.

Распиновка

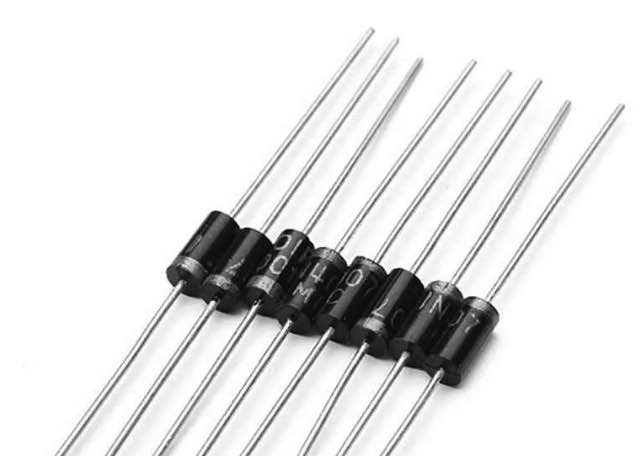

1N4007 широко распространены в современных пластмассовых цилиндрических корпусах DO-41 и A-405 для дырочного монтажа на плату. Последний немного меньше по своим габаритам. Сторона с катодом отмечена светлой полоской. Два длинных проволочных вывода имеют аксиальный тип и кроме основного назначения используются для охлаждения устройства.

Также встречается цоколевка 1n4007 в smd корпусе DO-214AC для поверхностного монтажа на плату. Они практически ничем не отличаются от своих «собратьев», кроме пластиковой упаковки.

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

1. Наименование модели серии 1N4001-4007.
2. Графический или буквенный или буквенно-цифровой код производителя радиодетали.
3. Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

Технические характеристики

Технические параметры 1n4007 позволяют говорить о нём как о специализированном выпрямительном диоде, разработанном для сетей высокого переменного напряжения с рабочей частотой до 60 Гц. Предельно допустимые эксплуатационные значения у устройства приводятся в даташит с учётом этой особенности.

Предельные параметры

Рассмотрим основные предельно допустимые характеристики для 1n4007:

• пиковое обратное импульсное напряжение (VRRM) — до 1000 В;
• максимальный прямой выпрямленный ток (IO) — до 1 А;
• диапазон рабочих температур (TJ) от — 65 до + 175ОС.

Они представлены в даташит с учётом окружающей температуры (ТА) не превышающей +25ОС (если нет других данных).

Стоит учесть, что ток в цепи ёмкостной нагрузки должен быть на 20% ниже, чем для индуктивной и резистивной. Это одно из свойств рассматриваемого устройства, задающее режим его работы.

Электрические параметры

Диод 1n4007 характеризуется высокой перегрузочной способностью и низким падением напряжение на переходе (VF) — до 1,1 В (при IO до 1А). Так, максимальный мгновенный импульсный ток (IFSM), при длительности 8.3 сек., может достигать 30 А.

Типовая электрическая ёмкость перехода (CT) не превышает 15 пФ. Её значение определяется при частоте 1 МГц и постоянном напряжении 4 В. В теории такая скорость работы для выпрямительных диодов неприемлема, поэтому их использование в высокочастотных цепях не регламентировано.

Ток утечки не превышает 5 мкА. Но с ростом окружающей температуры (ТА), особенно при более +75 ОС, он может увеличивается до 50 мкА. Вместе с этим ухудшаются и все заявленные производителями показатели. Поэтому, для достижения эффективной работы необходимо соблюдать стандартный 30% запас по параметрам. Также желательно организовывать охлаждение, например с помощью специального токонепроводящего термокомпаунда.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

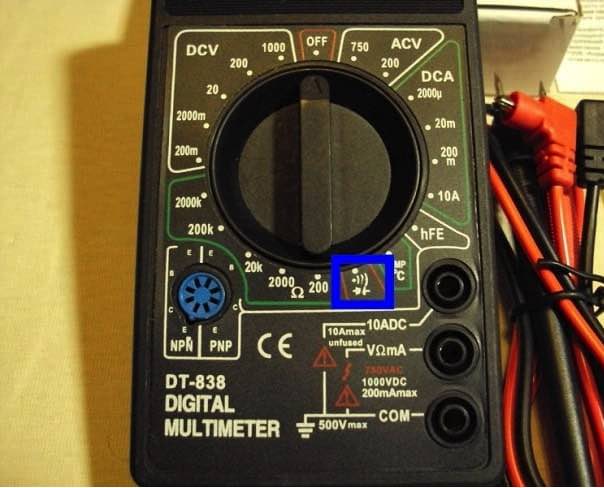

1. включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору.

Режим для проверки диодов отмечен синим квадратом

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Аналоги

Для 1N4007 (in4007) довольно трудно найти аналог. Из-за своей дешевизны и доступности он вытеснил с рынка почти всех своих конкурентов. В любом магазине радиотоваров его цена от разных производителей не превышает 5-6 рублей. Вместе с тем, в качестве замены можно рекомендовать более совершенные: EM513, EM518. Так же стоит обратить внимание на диоды той же серии со схожими параметрами, но с более низким рабочим напряжением: 1N4006, 1N4005.

Российский выпускает отечественные аналоги: КД243Ж, КД258Д(КД-29А). Они конечно не соответствуют бессвинцовым стандартам, но по характеристикам очень схожи. Стоит заметить, что у КД258Д сравнительно высокая стоимость, поэтому целесообразность его использования в качестве альтернативы очень сомнительна.

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

• HEPR0056RT, выпускается компанией Моторола;
• среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
• у Филипса это BYW43;
• и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Выпрямительный диод используется как односторонний обратный клапан. При построении выпрямителя важно выбрать правильный диод для задания; в противном случае схема может стать поврежденной. Диод позволяет электрическому току течь в одном направлении — от анода до катода. Поэтому напряжение на аноде должно быть выше, чем на катоде для диода для проведения электрического тока.

Теоретически, когда напряжение на катоде больше анодного напряжения, диод не будет проводить электрический ток. На практике, однако, в этих условиях диод проводит небольшой ток. Если разность напряжений становится достаточно большой, ток на диоде будет увеличиваться, а диод будет разрушаться.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Когда напряжение на аноде выше, чем напряжение катода, диод называется «смещенным вперед», поскольку электрический ток «движется вперед». Максимальное количество тока, которое диод может последовательно проводить в прямом смещении, составляет 1 ампер.

Прямое напряжение и рассеиваемая мощность

Максимум, который может проводить диод одновременно, составляет 30 ампер. Однако; если диод требуется для проведения такого большого тока одновременно, диод выйдет из строя примерно через 3 миллисекунды. Когда максимальная допустимая постоянная величина тока протекает через диод, разность напряжений между анодом и катодом составляет 1 вольт.

Описание и применение 1N-4007

Внешне 1N-4007 представляет собой небольшой цилиндр чёрного цвета. Он состоит из полимерной смолы, применяемой при изготовлении большинства подобных элементов. Внутри скрыт кристалл полупроводника. Его основа – монокристаллический кремний, получаемый из песка путём крайне наукоёмких технических процессов.

По бокам диода имеются два электрических вывода. Их задача – проводить ток от кристалла к плате, в которую впаяна эта деталь. Выводы изготавливаются из меди и покрываются тонким слоем припоя, т.е. лудятся.

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т.е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят. Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым

, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого

, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Любой, кто хоть немного знаком с преобразованием переменного тока в постоянный, понимает, что без участия диодного моста, который отсекает часть синусоиды, в этом деле не обойтись. Если для примера взять блок зарядки сотового телефона, то практически во всех подобных устройствах применяются однотипные элементы для его сборки, и наилучшим вариантом для подобной цели считается 1n4007 или его аналоги.

Для начала попробуем разобраться, что же он представляет собой, в чем его преимущества перед другими и рассмотреть характеристики.

В этой линейке диодов присутствуют 1n, от 4001 до 4007, причем, к примеру, такой компонент, как 1n4004, характеристики которого схожи с 1n4007, имеет различие только по току. Для работы с сетевым напряжением в 220 вольт подходит как один, так и другой.

Вообще, если в схеме присутствует выпрямительный мост на указанных компонентах, наилучшим будет вариант установки именно 1n4007, как имеющего самые высокие параметры в этой линейке, и при этом не имеющим особых различий с более слабыми диодами.

Какая разница между 1N4001 и 1N4007, кроме максимального обратного напряжения?

Я сравнил 1N400x диоды . Насколько я вижу, все их свойства такие же, как и их максимальные обратные напряжения.

• максимальный ток
• время восстановления
• обратный ток утечки
• емкость

Похоже, 1N4007 — это супер версия всех остальных диодов 1N400x. Так зачем же производить диоды 1N4001 . 1N4006 и зачем их покупать? Если 1N4007 выполняет работу в одиночку, то почему другие версии все еще в продаже?

Ответы @Vasiliy и @johnfound неверны. Диоды 1N400x не являются идентичными, за исключением «случайных» производственных изменений.

Диоды с более высоким номинальным обратным напряжением намеренно изготавливаются с более легким легированием, так что область истощения для данного обратного напряжения шире, чем она была бы в противном случае. Недостаток легкого легирования состоит в том, что прямое сопротивление и падение напряжения для высоковольтного диода выше, чем для низковольтного диода.

Таким образом, вы можете использовать 1N4007 для всех ваших приложений, но эффективность вашей схемы будет немного выше, если вы будете использовать диод с более подходящим номиналом в приложениях с низким напряжением.

Из-за изменений в технологии изготовленные полупроводниковые приборы могут иметь разные характеристики. Многие производители применяют стратегию « биннинг » для готовых деталей: они испытывают детали и делят их между несколькими «корзинами» на основе устройств. ‘ спектакль. Как только они это сделают, они смогут продавать устройства с лучшими характеристиками за большие деньги.

Я полностью уверен, что стратегия биннинга используется для 1N400x, но я не могу сказать, сколько пулов было произведено изначально. Я предполагаю, что 2 пула, из которых 7 бинов были получены. Это предположение основано на том факте, что данные для типичной емкости соединения в таблице данных имеют две области. Даже если я прав в отношении этого производителя, количество пулов может зависеть от производителя.

Разница между этими диодами заключается, главным образом, в их напряжении обратного пробоя. Есть много других параметров, которые отличаются; часть различий упоминается в техническом описании (как и вышеупомянутая емкость перехода), другие нет. В целом отношение x20 в напряжениях обратного пробоя (между 1N4001 и 1N4007) отражает существенные различия в свойствах соединений. Эти свойства должны влиять практически на любые электрические параметры диода.

Производители склонны представлять эти диоды как имеющие точно такие же свойства, потому что очень мелкие различия не важны для основных областей применения этих диодов. Есть приложения , которые требуют большей точности.

Люди говорят, что есть также приложения, которые используют преимущества обратного пробоя диодов. В этих приложениях вы можете захотеть выбрать подходящее напряжение пробоя. Я не знаю специфику, хотя.

Я предполагаю, что несколько лет назад, когда эти диоды были только что введены, а полупроводниковые процессы не были зрелыми, различия между различными диодами были более заметными.

Если цена одинакова и вы используете эти диоды в «стандартных» приложениях (например, низкочастотном выпрямлении), вы можете использовать любой из них, если он удовлетворяет вашим требованиям для напряжения обратного пробоя. Если вы планируете использовать их для чего-то более чувствительного, вы можете протестировать их все, чтобы увидеть, какой из них лучше.

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.

Полоска на диоде
