SWAP 4WD+MT+5*114.3 Часть III (МКПП, передняя подвеска)
После сбора задней части приступили к замене КПП. Отсоединил все что могло мешать сверху: впуск до заслонки, тросик, массу и все фишки с АКПП, снял аккумулятор, затем закольцевал шланги на радиаторе которые идут на охлаждение жижы в автомате. Снял переднюю подвеску: стойки, ступицы, подрамник балку, переднюю и заднюю подушки ДВС, открутил коллектор с приемной трубой. После того как поддонратил ДВС, обвязали АКПП к лебедке грузовика, открутили соединения ее с ДВС и аккуратно опустили вниз.
Сняли Акпп

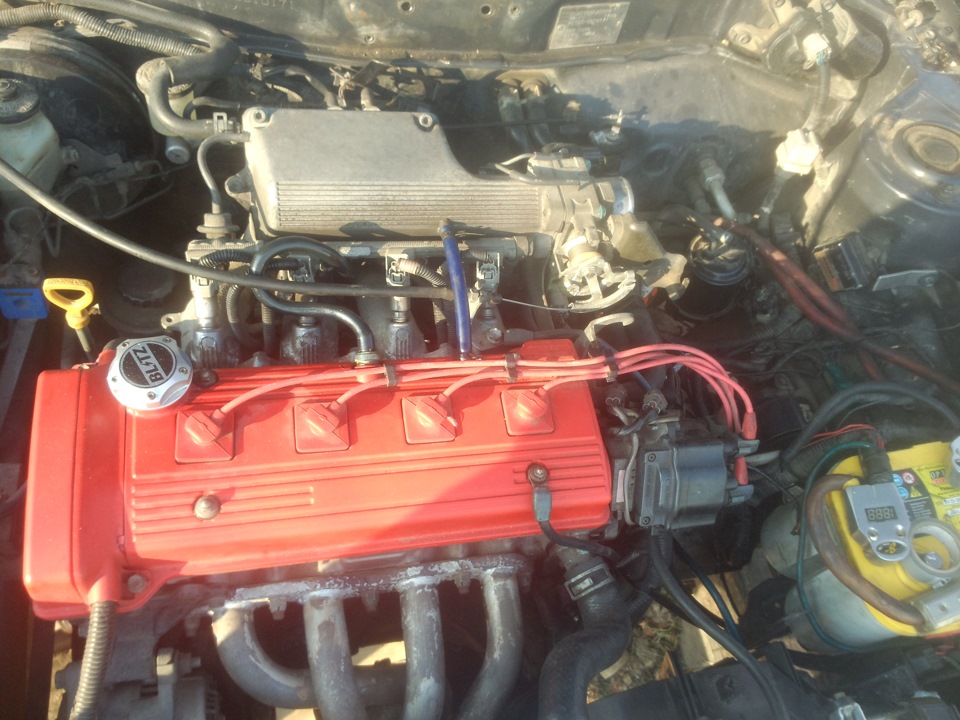

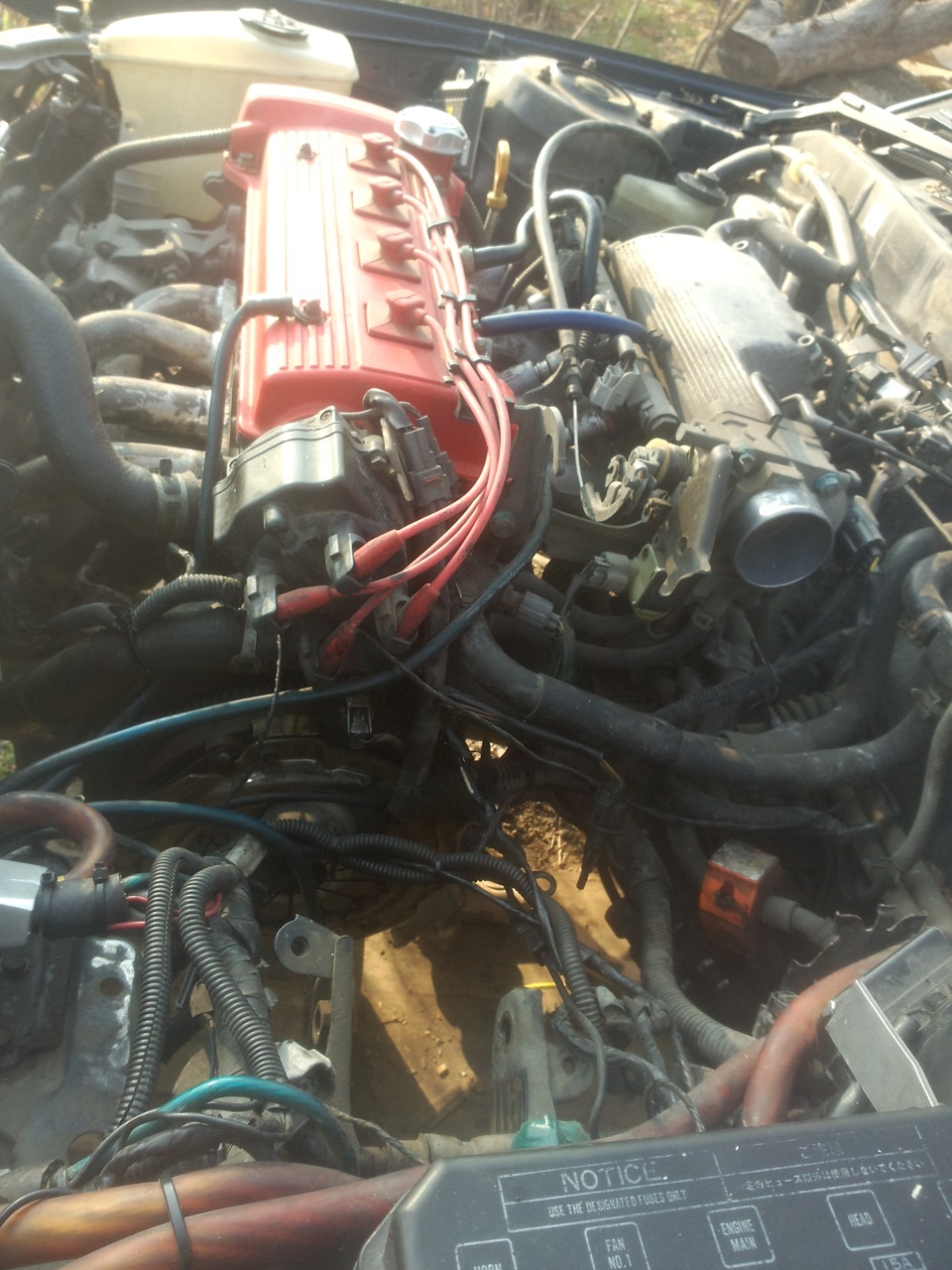

ДВС без кпп и подвески
Сняв автомат и переднюю подвеску приступил к установке ручки переключения передач. Попрощавшись с селектором АКПП, она без проблем встала на его место. С тросами пришлось немного повозится: открутил две защитные панели с уплотнительными резинками, одну со стороны салона за мозгами, вторую со стороны моторного щита, проделал дополнительное отверстие в резинках обеих частей потому как на АКПП трос один а на МКПП тросов два, после доработки провел троса, установив защитные панели на прежние места.

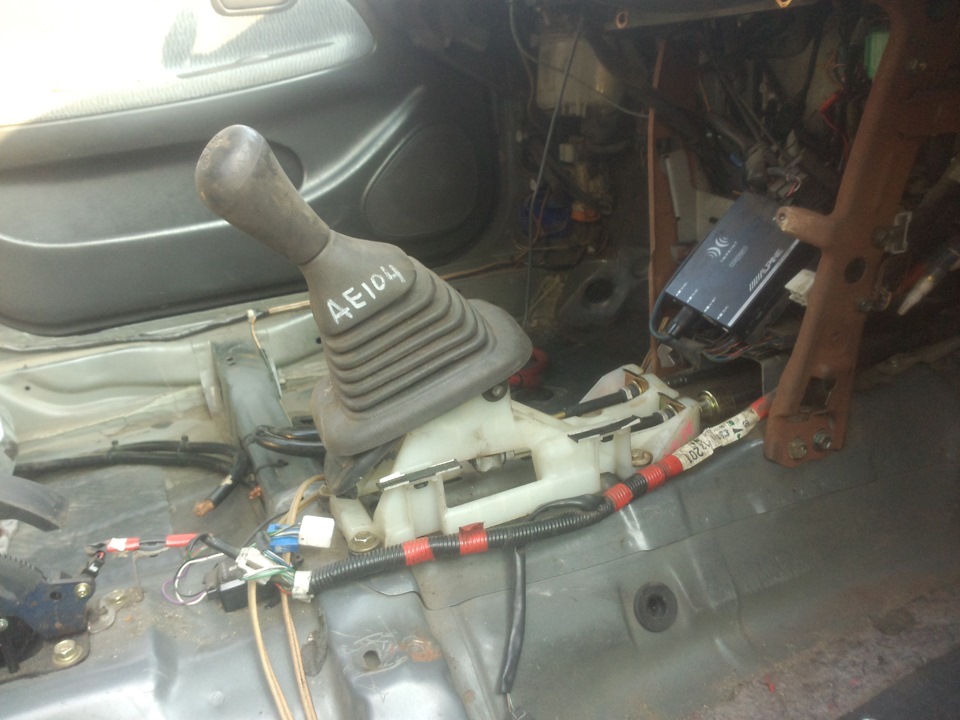

Ручка 🙂

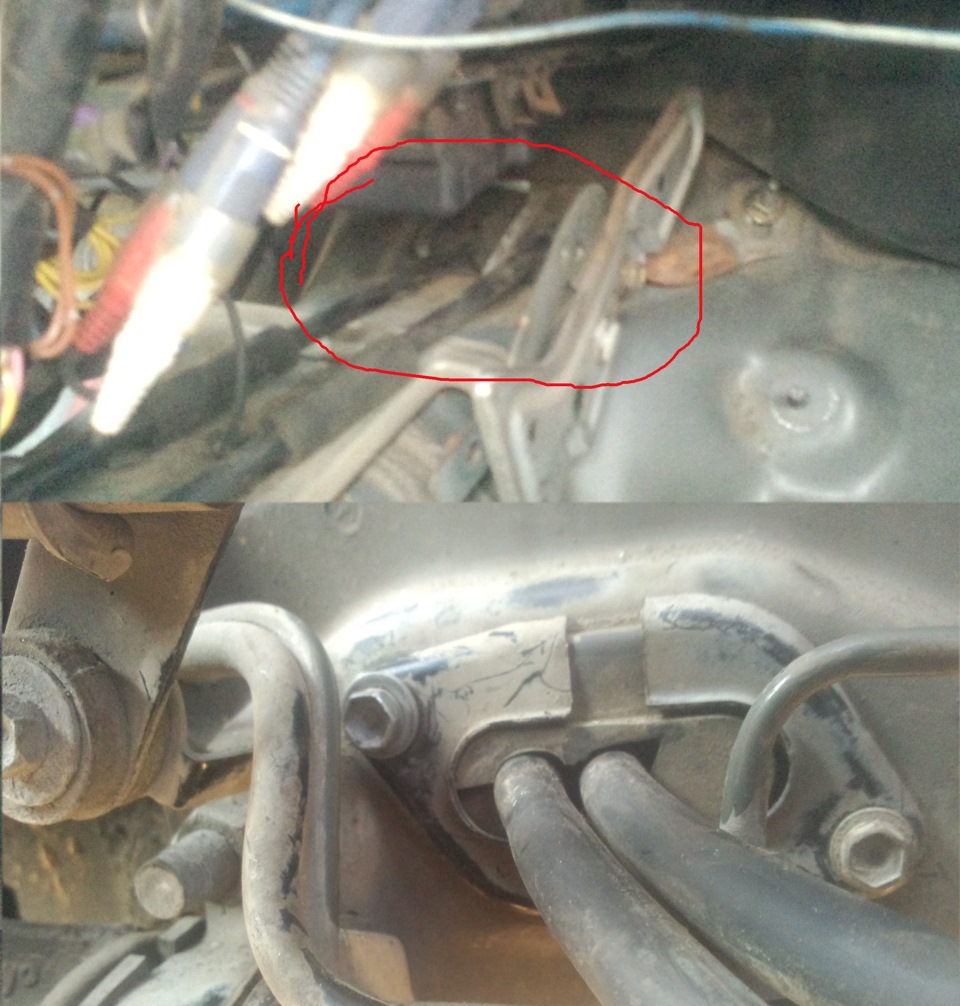

Защитки отверстий тросов
Затем приступил к педали сцепления, разметив прокладкой место необходимых отверстий, при помощи дрели доработали посадочное цилиндра сцепления, затем со стороны салона наживив педаль сцепления сверху болтом, соединили ее с цилиндром. Можно приступать к установке Мкпп

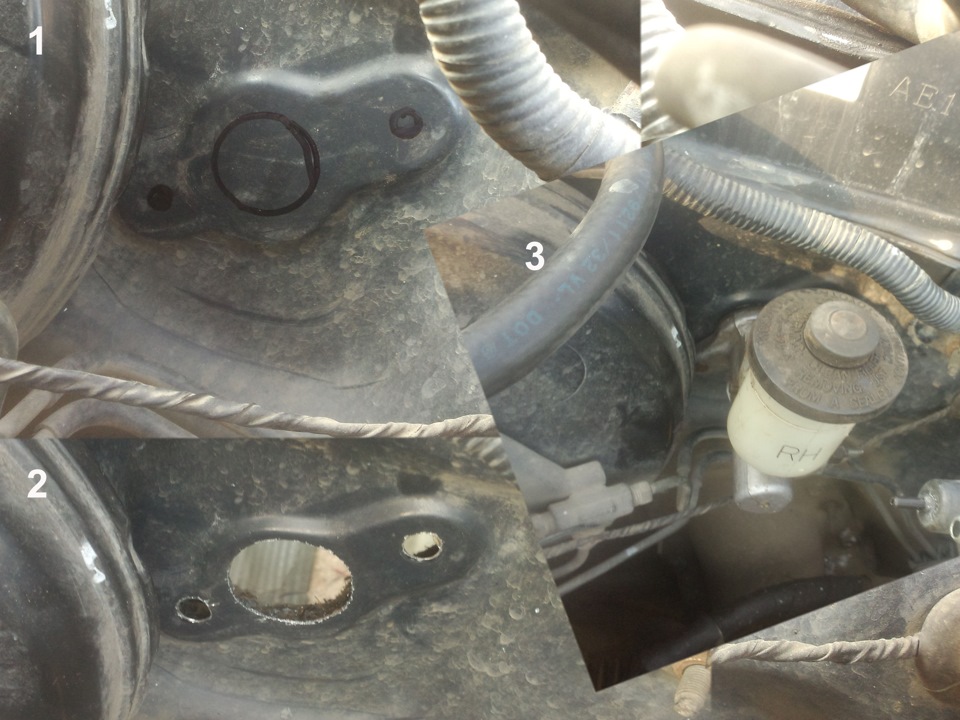

Разметка под цилиндр сцепления

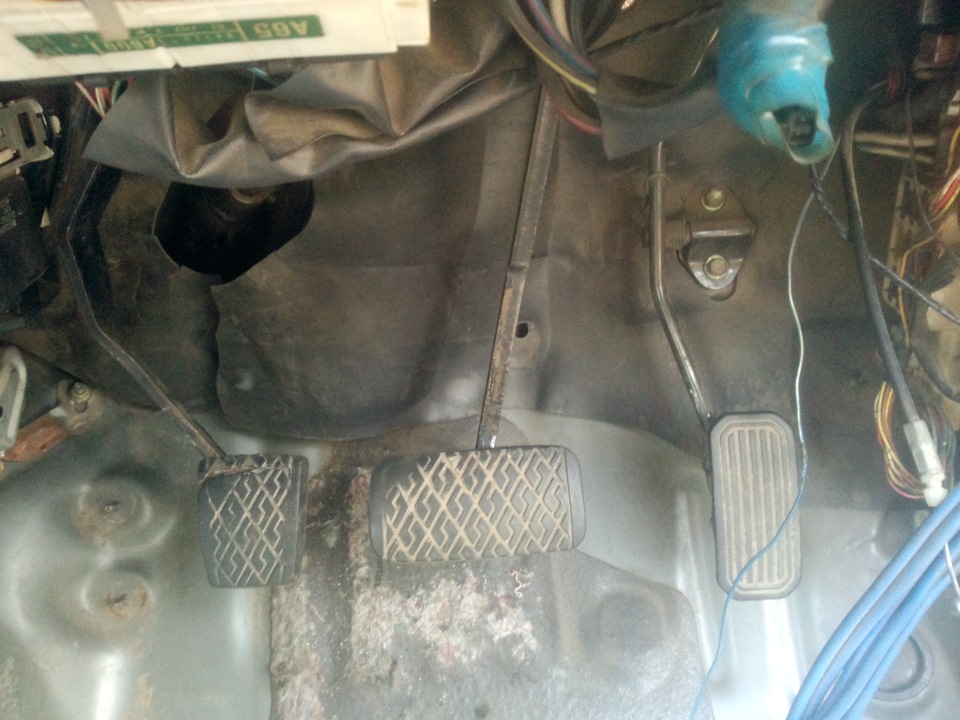

Педаль на месте
Заменив сальники приводов и раздатки а также поменяв диск сцепления и выжимной подшипник на новые приступили к установке. Также обвязав КПП к лапе грузовика завели ее через низ, немного опустив ДВС на левую сторону. Состыковка МКПП и ДВС заняла 15 минут. После состыковки привинтил весь крепеж, соединил троса КПП, затем провел трубку от цилиндра сцепления до выжимного, трубка бралась от какой-то Toyotы, методом изгиба приняла нужную форму и встала как родная. Прокачав сцепление попытались завести дабы проверить передачи, но пуска не произошло, принялись колдовать с проводкой. В данном вопросе как и во многих других помог Andre54 , за что выражаю ему огромную благодарность, без его советов дело бы двигалось намного медленнее. Итак берем самую широкую фишку на управление АКПП, в ней есть 2 черных провода, конектим их между собой (это стартер), еще 2 красных заводим на вишку в центре АКПП если смотреть сверху(это задний ход), фишку скорости просто перетыкаем, она находится ближе к моторному щиту. Ключ на старт, и УРА все завелось, закрутилось, завертелось. Все втыкается/переключается мягко, шумов посторонних нет, задний ход горит, КПП крутится :).
Маховик, сцепление и корзина на месте
Установили МКПП
Но все хорошо не бывает, в процессе проверки видать заработались, донкрат забыли убрать из под ДВС и непонятным образом он плавненько съехал и ударил в верхний поддон ДВС, сделав в нем трещину. Процесс снятия и замены поддона оттянул постройку на 3 дня, благо мир не без добрых людей, Sasha890 выручил и привез данную детальку из Уссурийска, за что ему огромное спасибо! После установки поддона начал собирать подвеску: установил продольную балку с передней и задней подушкой от AE104. Поперечная балка имела рычаги нового образца, разница в заднем сайлентблоке, крепеж он имеет вертикальный, для их установки просверливаем дополнительные отверстия, они размечены на кузове, снимаем изоляцию на фальшполе (участок изгиба моторного щита со стороны салона), там имеются два лючка через них довариваем две гайки, чтобы закрепить те самые рычаги.

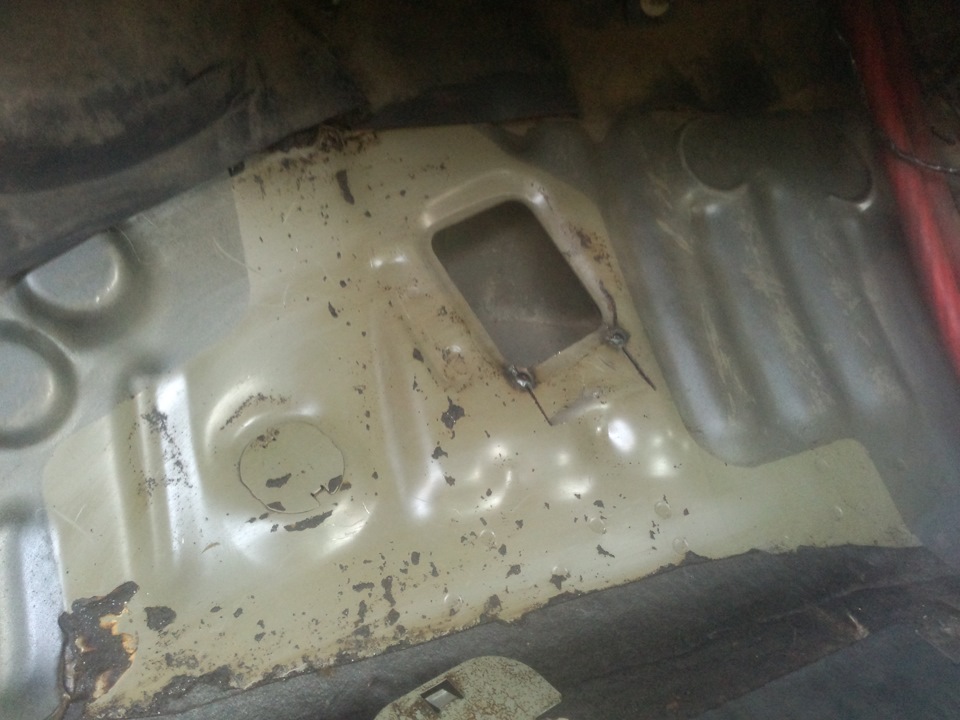

Лючки для гаек
Лючки снова загерметизированы

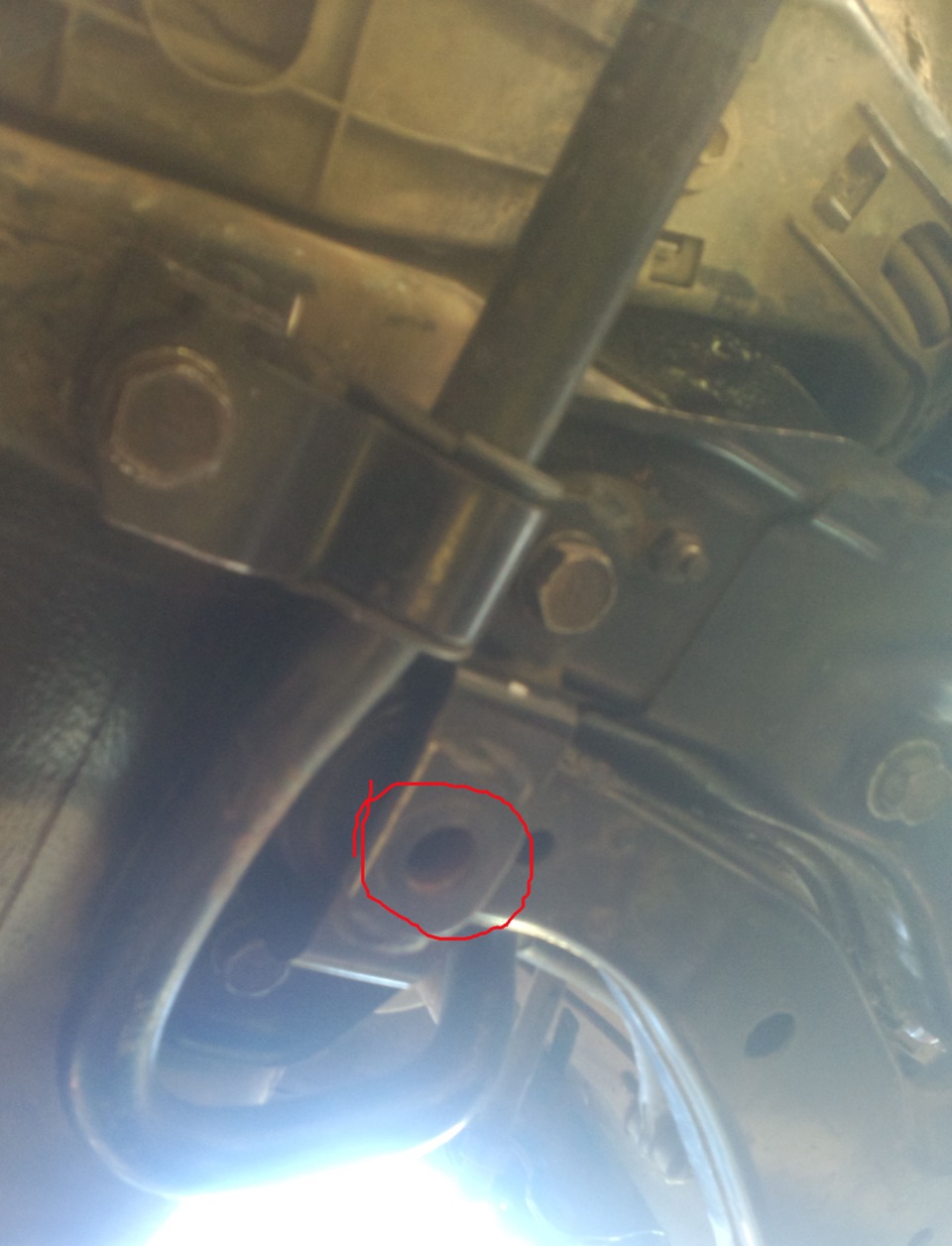

Новый болт крепления рычага
Перед установкой переднего подрамника сразу закрепил на нем стабилизатор с новыми боченками и втулками. В моем случае родных ушей крепления стабилизатора не нашлось поэтому пришлось покупать и дорабатывать уши от подвески Super Strat, в принципе ничего сложного, отрезав ненужное они встают на нужные места.

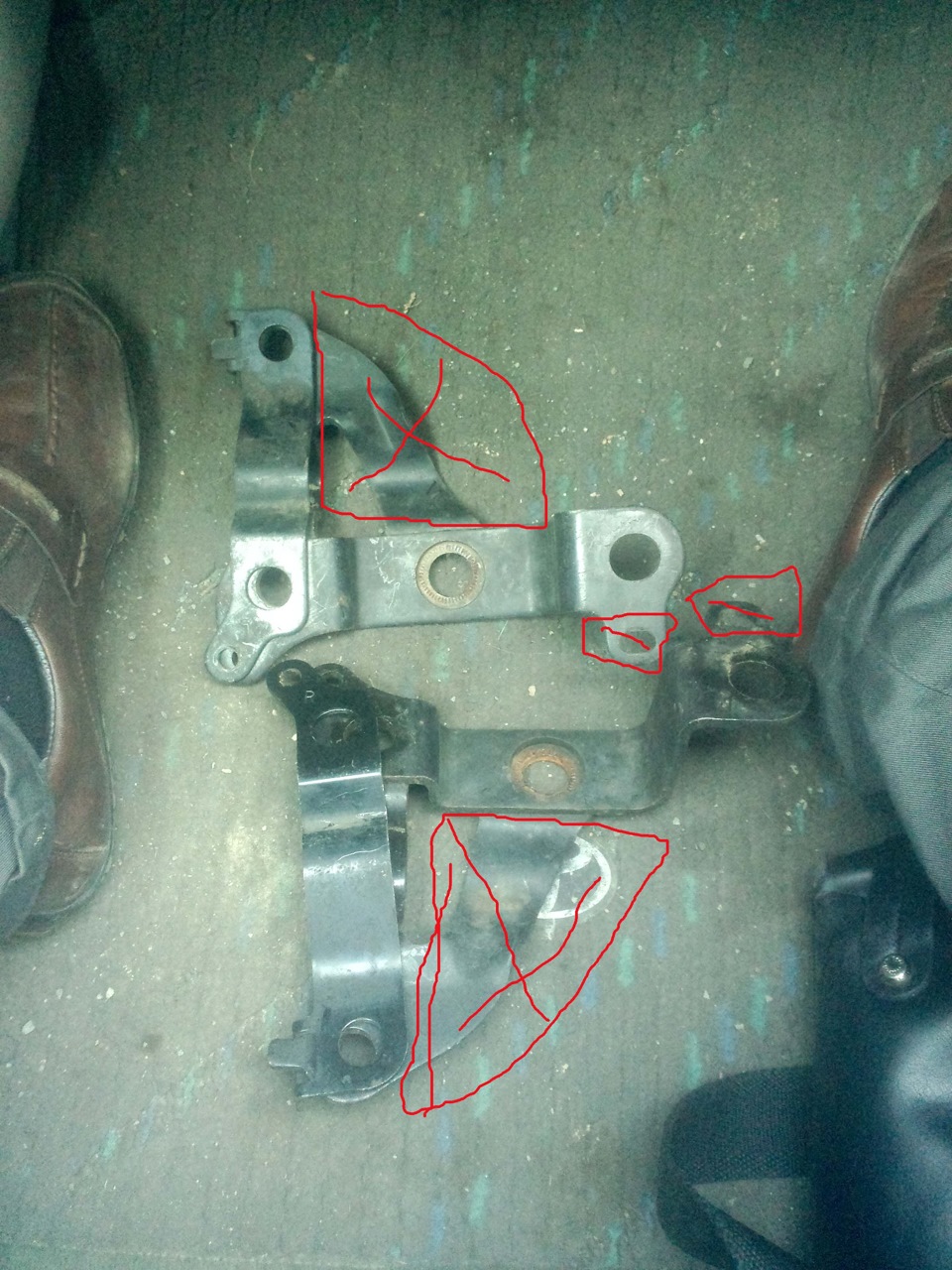

Уши крепления стабилизатора
Закрепив стабилизатор с рычагами установил подрамник. Затем воткнул привода и приступил к установке ступиц от Ipsuma.
В прошлом посте мне писали что ступица от Ipsum SXM10 имеет нижнее крепление рулевого наконечника, а ступица SXM15 верхнее как на Corollе, и что логичнее ставить их. Купил и те и другие на всякий случай, но поставил все таки от Ipsum SXM10, поскольку при установке 15-х колеса собираются вкучу, а рулевые тяги и наконечники сильно длинные чтобы выставить их более менее ровно, при установке 10-х положение улучшается, но думаю в будущем додумать этот вопрос и все таки поставить 15-е, но пока стоят 10-е., рулевые наконечники и тяги так же от SXM10 .

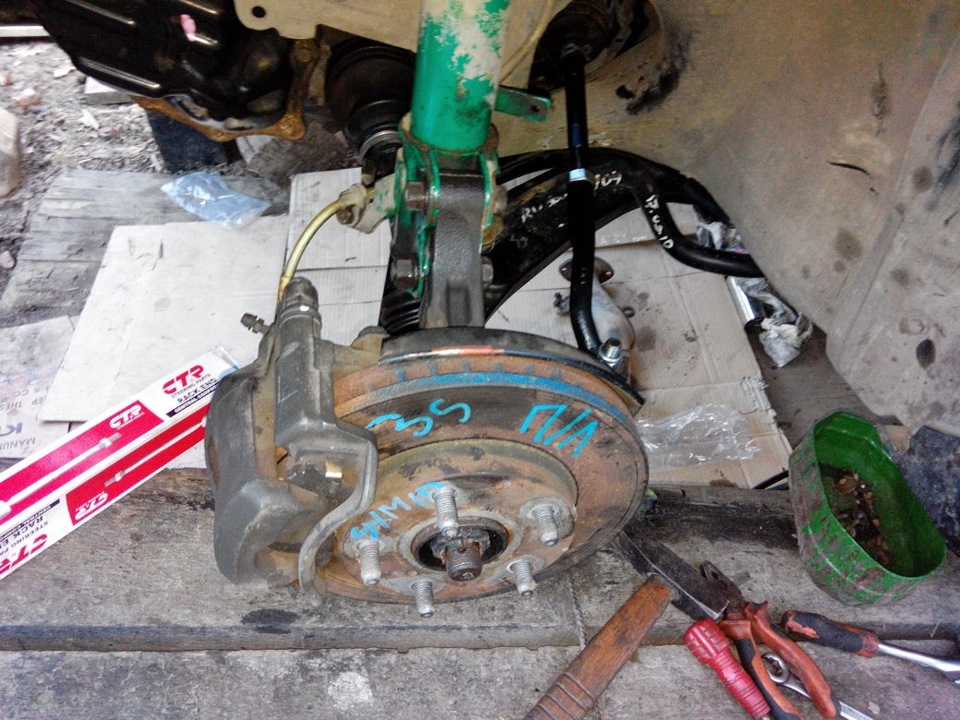

Ступицы поставил все таки от SXM15, встала она без проблем рулевые тяги и наконечники от AE100, все отлично регулируется. Стойку ставим родную, и тут снова небольшой конфуз, ступица по крепежу к стойке подходит, но имеет немного другой наклон, что решается установкой стоек с регулируемым углом завала либо чашек с регулируемым углом завала, также можно обойтись установкой верхнего болта стоек меньшего диаметра дабы выровнять положение угла завала.

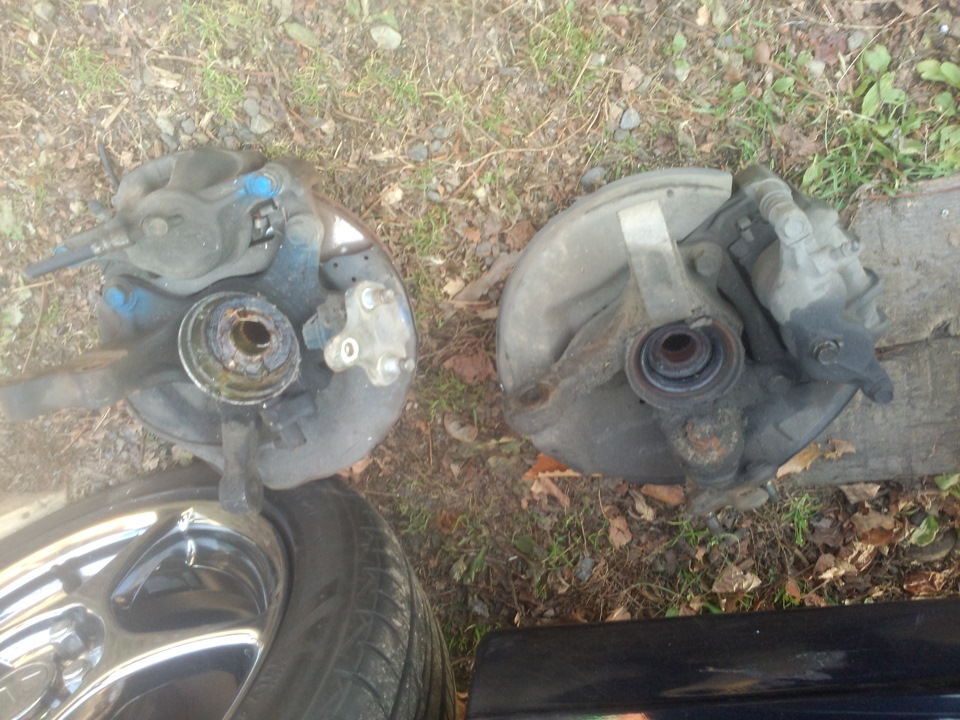

Ступица AE111 и SXM10

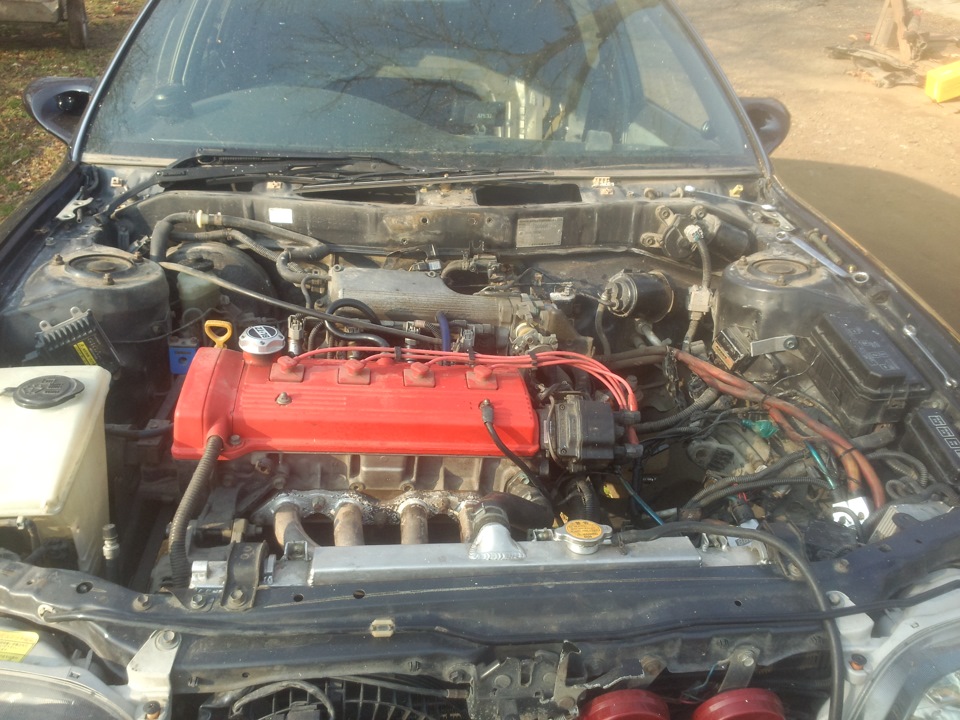

Итак подвеска собрана, авто переставлено на установку кардана ивыхлопа
😀 А на коробке прикольно
