Как сделать холодильник на элементах пельтье своими руками

27

Как сделать самодельный холодильник в домашних условиях

В холодильных установках холод вырабатывается только двумя способами – фреоном и электрическими элементами Пельтье (термоэлектрического преобразователя). Первый вариант подходит для больших агрегатов, таких как двухкамерные холодильники или двухдверные приборы Side-by-Side. Второй — для самодельных небольших ларей. Несмотря на сравнительную простоту устройства и распространенность, холодильники остаются дорогостоящим прибором. Именно поэтому тема самостоятельной сборки небольших морозильных камер с использованием элементов Пельтье актуальна и важна.

Лучшие материалы для самодельного холодильника

При наличии знаний и всех необходимых запчастей сделать функциональный самодельный холодильник достаточно легко.

Начать следует со сборки корпуса будущего устройства. Для производства ларя используются самые разные материалы:

• куски ламината — благодаря наличию специальных пазов конструкция легко собирается и отличается прочность;
• пенопласт — хрупкий материал, легко обрабатывается, не боится влаги;
• МДФ или ДВП — без специальной обработки боится влаги;
• пеноплекс или техноплекс используется для утепления внешних стен зданий;
• пластиковый бокс с крышкой (ящик для инструментов).

Вообще у кого, что завалялось в гараже или на балконе, то и подойдет, главное, это снаружи и внутри утеплить короб.

Опыт показывает, что оптимальный вариант для самодельного холодильника – экструдированный пенополистирол.

Среди его достоинств выделяется:

• низкий уровень теплопроводимости — всего 0,031 Вт/(м·°K);
• относительно высокая прочность (чем плотнее материал, тем прочнее);
• стойкость к воздействию влаги;
• маленький вес.

Кроме того, материал легко обрабатывается, а сделанные из него детали отлично склеиваются при помощи обычных жидких гвоздей.

Как сделать короб самодельного холодильника

Собрать короб для будущего холодильника достаточно просто. Для заготовок рекомендуется приобрести несколько листов пенополистирола толщиной 5 мм. Этот материал продается листами размером 1200х600 мм, а недорогая цена за один элемент не ударит по карману. Между собой детали короба соединяются обычной монтажной пеной. В работе не обойтись без рулетки, ножа, карандаша и уровня.

1. За основу шаблона берется деревянный или картонный ящик средних габаритов. По его размерам из пенополистирола обычным или канцелярским ножом вырезаются детали — стенки и крышка.
2. Монтажной пеной они соединяются между собой. На поверхность листа наносится слой пены, после чего заготовки необходимо соединить, дав им просохнуть 10 минут. Для удачного закрепления важно не двигать листы до полного просыхания. Для максимальной теплоизоляции рекомендуется делать стенки холодильника двойными.
3. Крышку холодильника следует вырезать так, чтобы она полностью закрывала пространство ларя и плотно прилегала к его стенкам.
4. После полного просыхания короба его можно красить. Пенополистирол поглощает краску, поэтому красить его лучше в несколько заходов.
5. Изнутри холодильник при помощи жидких гвоздей обклеивают обычным утеплителем с алюминиевой фольгой.

Готовый ящик уже отлично удерживает холод, однако для того чтобы он мог его вырабатывать, короб следует дополнить преобразователем холода и необходимыми для его работы элементами.

Монтаж охлаждающего узла, расчет мощности элементов Пельтье

Следующий шаг – это сборка и монтаж охлаждающего узла будущего холодильника. Чтобы получить полноценно работающую технику, нужно подключить корпус к элементу Пельтье, который можно купить в любом магазине радиотехники и компьютерных комплектующих.

Принцип работы термоэлектрического преобразователя Пельтье заключается в разнице температур их верхней и нижней части. При подаче на элемент питания в 12В, ток который проходит через деталь, преобразуется в тепловое излучение (верхняя сторона) и холодный поток (нижняя сторона).

Нижний край элемента Пельтье и становится источником холода для самодельного холодильника. Главная технологическая задача на этом этапе заключается в передаче холода во внутреннюю часть холодильника, где устанавливается радиатор и, наоборот, отвода тепловой энергии наружу. С точки зрения физических процессов, эффективной является следующая конструкция:

1. В боковую стенку холодильника под прямым углом монтируется алюминиевый брус. Металлическая поверхность обеспечит подачу холода внутрь корпуса.
2. Со стороны камеры к брусу присоединяется радиатор, который распространяет холод.
3. С внешней стороны к алюминиевой детали прикрепляется элемент Пельтье, который выделяет тепловую энергию.

Можно пойти более легким путем и посадить охладитель на клей-герметик, но это менее эффективно.

Как сделать расчет холодильника, работающего на элементах Пельтье

Для того чтобы самодельный холодильник полностью выполнял возложенные на него функции, следует произвести правильные расчеты.

Учтите, что теплопотеря холодильника зависит от разницы температуры внутри и снаружи прибора. Например, температура помещения, где стоит ларь, равняется 25 градусам. Соответственно если на холодильнике не будет установлен охладительный элемент, внутри его будут те же 25 градусов. Если добавить один элемент Пельтье с радиаторами по сторонам и усилить его кулером, то через некоторое время температура в герметичном отсеке в 30 литров понизится до 19 градусов. Как это выглядит на бумаге:

• начертите на листке две оси. В точке их пересечения поставьте число 0. При этом горизонтальная линия — это температура, а вертикальная — мощность одного элемента Пельтье, который уравновешивает потерю тепла.
• для наглядности на горизонтальной линии поставьте точку, которая обозначит температуру без элемента равную 25 градусам;
• из этой точки начните вести прямую линию в сторону вертикальной оси;
• на участке 2/3 поставьте точку, которая обозначит температурный показатель 19 градусов;
• если отметить еще 1/3 отрезка, то температура уменьшится до 13 градусов и для этого показателя понадобится уже два элемента. Каждая последующая деталь понижает температуру на 6 градусов.

Для охлаждения воздуха в небольшом домашнем холодильнике понадобится три элемента Пельтье. Для обеспечения прибора энергией подойдет блок питания из обычного компьютера. Помимо этого он может работать от автомобильного аккумулятора (понадобится удлинитель с разъемом под прикуриватель).

Чтобы ваш холодильник генерировал холод, важно при установке элемента Пельтье придерживаться ряда правил и рекомендаций.

1. Соблюдайте полярность проводов. Если этого не сделать и поменять полярность, то при работе элемента нагреваться и охлаждаться будут противоположные части детали.
2. Обеспечьте верхней части элемента, которая нагревается, постоянное воздушное охлаждение. Для этой цели подойдет как специально купленный кулер, так и вентилятор из системного блока компьютера. От силы потока воздуха во многом зависит и мощность работы элемента Пельтье.
3. Важной деталью в бесперебойной эффективной работе охладителя является изоляционная прокладка. Она отводит тепло верхней стороны элемента, чтобы нижний охлаждающий радиатор бесперебойно выполнял возложенную на него задачу.
4. Крепить рабочий элемент между верхним и нижним радиатором рекомендуется по типу «бутерброда». Вначале идет верхний радиатор. Далее при помощи шприца наносится небольшой слой теплопроводной пасты. На это вещество приклеивается керамическая поверхность элемента Пельтье. На нижнюю часть детали снова наносится теплопроводной крем, на который крепится нижний охлаждающий радиатор. Для соединения всех комплектующих их следует крепко прижать и дать конструкции просохнуть пять часов.

Дополнительно к нижнему радиатору можно присоединить еще один кулер. Он позволит устройству лучше распространять по площади ларя холод. Также холодильник быстрей наберет необходимую температуру. Кулер исключает возникновение на стенках устройства конденсата, благодаря чему помещенные в него продукты всегда будут сухими.

Процесс набора необходимой для охлаждения продуктов температуры зависит от того, насколько тепло в том месте, где находится холодильник. Чем теплее снаружи, тем охлаждение происходит дольше. Важный аспект — теплоизолирующие качества самого холодильника и его объем. Хороший самодельный холодильник должен быть герметичным и оснащен плотно прилегающей крышкой.

Подводя итоги можно сделать вывод, что для самостоятельного создания небольшого холодильника, который будет морозить и сохранять холод, понадобится три элемента Пельтье и два кулера на охладительный и нагревательный радиатор. Корпусом станет заранее покрытый утеплителем бокс или собственноручно собранная конструкция из пенополистирола, пенопласта или любого другого материала. При наличии всех перечисленных предметов, минимальных навыков работы с техникой, времени и желания повторить опыт самостоятельной сборки холодильника сможет каждый.

Автохолодильник за 1000р ⁠ ⁠

Сотрудник на работе решил, что нам просто необходимо заняться энтомофагами (полезные насекомые. В частности мухи — трихограмма) в качестве биологической защиты растений. Проще говоря, внести на поля полезных насекомых, которые в свою очередь уничтожают вредных.

Звучит красиво, но таит под собой кучу проблем технического характера. Одна и них в том, что при перевозке муха требует у себе жесткого температурного режима, иначе начнет вылупляться из яиц и ее можно будет выкинуть. Ее уже никак не внести. Только вручную. Ровным слоем на поле 100-150 га.

Температурный режим 2-4 градуса.

Объем яиц 1-2 литра при весе 500 грамм.

Из всех способов доставки самым адекватным оказался автохолодильник. Который изначально авто, а не обычный мини-холодильник через инвертор 12/220В.

На рынке есть 2 основных типа: термоэлектрический и компрессорный. Цена на первый начинается от 5000р. На второй — от 25000р.

Но проблема первого — это неспособность опустить температуру ниже 15 градусов (если верить интернет-тестерам). А если смотреть на второй, то в те же деньги можно заказать целый рефрежератор раза 4. А нам на год как раз и надо не больше 4 доставок. К тому же, я не знаю, какой режим в процессе перевозки соблюдался. А вдруг водитель жахнул минусовые температуры и убил дорогостоящую муху, а за одно и нашу репутацию?

Нужно «колхозить». Существует куча роликов, в которых люди делают холодильники на элементах пельтье, у которых температура ниже 9 градусов не опускается (и нашел всего один ролик, где мужик решил переделать кулер для воды под холодильник. Но только собирается. ).

Также куча роликов, где элемент пельтье замораживает капельку воды или вообще на нем растет «борода» из иния. Значит можно получить хорошие низкие значения.

Итак, сам процесс я не фоткал. Да и не нужен он. Все элементарно.

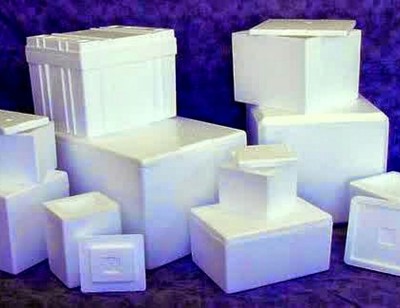

Первый вариант из коробки для рыбы показал свою несостоятельность: тонкие стенки, большой объем (10 литров) и неспособность держать температуру (пока охлаждаем верх, ниж уже нагрелся). Поэтому в Мерлене купил утеплитель из твердого пенопласта, из него вырезал коробку на 4 литра (по факту снов 8 полечилось, делал дополнительно съемную перегородку, чтобы в случае надобности расширить объем камеры). Скрепил стенки длинными саморезами и монтажной пеной. Внутри обклеил фольгированным самоклеящимся утеплителем и швы заделал обычным скотчем за неимением фольгированного. Это для герметичности.

Недавно я наткнулся в подъезде кем-то выброшенный системник, и зная, что меня ждет сборка подобного, разжился в нем блоком питания и радиатором с кулером.

В магазине купил сперва один, а потом в другом еще три элемента Пельтье и термостат, как на картинке. Плюс два радиатора 40х40х10мм.

Все брал в магазинах, т.к. цены примерно, как на али.

Скажу сразу, что идея о каскадном расположении Пельтье — чушь. Не верьте никому, что это работает. К сожалению, нагрев одной стороны гораздо сильнее, чем охлаждение второй стороны. Как результат, система сперва охлаждается до +8, а потом начинает нагреваться. Ждал до 20 градусов и выключал.

Можно применить хитрость и подать на нижний ряд элементов Пельтье меньше напряжения, чтобы компенсировать разницу, но это не приводит ни к чему.

Вторая особенность этих элементов Пельтье в том, что они даже в одной партии разные. Так, при «идеальных» замерах два из четырех не опустили температуру холодной стороны ниже 6 градусов. Из двух других оба ушли на минус 9 (ниже не смог замерить. Нет прибора. Мерил щупом термореле, а он до минус 9 только умеет). Но при подсоединении радиаторов, один до минус 4 , трой — до минус 1 (радиатор тут же рассеивает часть холода, поэтому на нем теплее).

Итак, получился сендвич из:

— кулер холодный (для разгона воздуха внутри камеры. Без него не получается догнать температуру.

Нижний кулер крепится враспор пенопластовыми клиньями. Этого вполне достаточно, чтобы крепко его зафиксировать. А верхний крепится болтами сквозь крышку. В вместо шайб я использовал защитную решетку от этого же кулера.

Я использую 2 элемента Пельтье для мощности охлаждения. Соединение параллельное на 12В.

Два кулера и два Пельтье плюс термореле потребляет от 6.4А до 5.8А (с охлаждением элемента ток падает).

Кулера тоже параллельно, но верхний в обход реле. Это тонкий нюанс, который меня бесил пару дней 🙂 Дело в том, что при отключении питания с Пельтье они начинают резко нагреваться от себя (горячей стороны) и от горячего радиатора. Как следствие, после обесточивания на пограничной температуре, температура в камере резко подпрыгивает и доходит до +8, не смотря на то, что на +4 холодильник включается. А при постоянно работающем верхнем кулере такой проблемы нет.

Красоту потом наведу. Обклею его утеплителем, например.

Итак, имеем холодильник, способный охладить за 15 минут камеру до 0 градусов при окружащей среде +25 градусов.

Пиалку теплой воды охлаждает до +2 за 30 минут.

Бюджет такой:

— утеплитель пенопласт 140 р

— пена монтажная 120 р

— скотч канцелярский бесплатно

— утеплитель фольгированный бесплатно (был)

— радиатор холодный 100 р (за 2 шт)

— радиатор горячий с кулерами бесплатно (были)

— термостат 250 р

— элемент пельтье 300 р (за 2)

— термопаста 60 р

— разъем для прикуривателя бесплатно (снял с походного кипятильника 100р из Ашана с меняным вменяемым кабелем)

ИТОГО: 970 р.

— резистор переменный 250 р (проверял, на сколько надо понизить напряжение, чтобы применить каскадное расположение)

— блок питания (думал мой не рабочий. Купил новый. Взял Campad и пожалел дважды. Во-первых, я так и не смог его запустить, потому что эта компания все делает не как все, и замкнуть зеленый и черный провода для запуска без матери не получается. Во-вторых, я лохонулся и принял старый за нерабочий. А всего-то зеленый на землю и все. Зато новый стал донором кулера 🙂 ) — 250 р.

— ящики под рыбу 400 р (за 2 шт)

— Пельтье 300 р (еще за 2)

— система жидкостного охлаждения 200 р (подумал, что она более эффективно отводит тепло, и это решит мои проблемы с охлаждением. Ерунда. Площадка для отвода маленькая, мощность низкая. В целом, наверное, сравнима. Ее единственный плюс в габаритах. И нужно на каждый Пельтье свою систему).

ИТОГО: 1400 р.

Можно было, конечно, струной вырезать корпус, чтобы ровнее. Соорудить терморезак, чтобы вырезать внутренности. Можно было что-то иначе сделать, но получилось, как получилось. Функцию свою выполняет. Возможно второй экземпляр сделаю иначе.

Думаю, подключить через аккумулятор и попробовать через ТК отправить. Как раз на 3 суток хватит заряда. До МСК доедет, а там уже до Тулы на машине можно. Только не знаю, как быть с горячим контуром и отводом тепла, если, например, в коробку все сунуть.

46.4K постов 56.2K подписчика

Правила сообщества

В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.

1. Будьте вежливы, старайтесь писать грамотно.

2. В публикациях используйте четкие и красивые фотографии.

3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).

-ссылки рекламного характера/спам;

-ссылки, ведущие на магазины с указанием стоимости товара/услуги;

-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.

(нарушение основных правил сайта, п.8.1 и п. 8.2).

При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.

3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).

4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.

Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».

5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.

Администрация оставляет за собой право решать, насколько описание соответствует п. 5.

6. Посты с нарушениями без предупреждения переносятся в общую ленту.

За неоднократные нарушения автор получает бан.

Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.

В коробке работать будет очень хреново ТК не вариант.

Хз откуда вам отправлять но посмотрите в сторону блаблакара или отправки поездом.

ЗЫ советую добавить теплоаккумулятор из запаянного пакета с солёной водой.

Оба вентилятора через термостат воткнули? В идеале внешний должен работать еще некоторое время после отключения элемента пельтье, а внутренний наоборот запускаться с задержкой после включения элемента. Ну или тупо включить внешний напрямую мимо термостата, если электроника не позволяет

upd. А, перечитал вы так и сделали, сорри )
