Хрустит шрус форд фокус 2

Привет всем появился хруст справа при повороте налево. решил занять проблемой серьезно. Спрашивал у работников СТО как определить кой именно шрус хрустит т.к до этого у меня не было переднеприводных авто. Мне сказали что признаки хруста наружнего, как проверить внутренний никто толком сказать не мог не разбирая деталь. При само диагностики подергав за вал и горизонтально и вертикально относительно горизонта между в-н и н-р шрусами есть люфт причем подозрительный. Я снял правый привод целиком. перемыл все детали и вот что выяснилось. Сняв трипойд в-н шруса

я увидел отсутствие 5 игольчатых подшипников, которые со временем привели бы к разрушению шруса целиком. Чтобы не менять целиком в-н шрус и обойтись малыми затратами т.к новый шрус сложно найти а если есть то стоит приличных денег в районе 5000р купил трипойд отдельно он мне обошелся в 1800р

смазка шрус4 50рублей 100г.Пыльник мой был хорошим поэтому заменил только хомуты. Новый трипойд желательно вымыть т.к в нем заложена смазка консервант и если его новый из упаковки покрутить то он хрустит будто там частицы песка. состояние самой банки где стоит трипойд хорошее потертостей и задиров нет.Одеваем трипойд на вал стопорное кольцо закладываем смазки,

одеваем пыльник хомуты и все готово.

Дело с н-р по его замене обстояло немного хуже, Снимается он так: зажимается в тиски вал снимается пыльник и через выколотку чтобы не помят шлицы удорятся по внутренней обойме с таким усилием чтобы преодолеть стопорное кольцо которое держит н-р шрус. Но в моем случае как бы я не пытался его сбить и каким усилием мне не удалось, время шло и я решил распилить аккуратно шрус

. Надпилив внутреннею обойму и в надрез ударив зубильцем оно лопнуло и все было снято. Наружний шрус мне обошелся в 3000р и смазка 50р. В комплекте к шрусу идет пыльник два хомута и стопорное кольцо которое одевается на вал.

. Совет при снятии правого привода проверьте состояние подвесного подшипника покрутив и поболтав его шумит ли он или нет. желательно при наличии шума заменить. Установив правый привод привод на место и все прикрутив не спешите до конца затягивать подвесной подшипник привода, прокрутите колесо несколько раз чтобы он встал ровно и только после этого окончательно затягивайте. Может просто быть небольшой перекос и тогда подшипник может быть в напряжение что приведет к быстрому износу.

Начали хрустеть 2 наружных шруса практически одновременно. Времени менять не было, т.к. гараж находится за 70км от места проживания, по этому проездил так ещё 3 недели. Звуки конечно были страшные ��.
И вот появилась возможность, загнал машину, растопил печку).
Снял колесо, после чего вооружился отверткой, для снятия пыльника, и увидел такую картину. Пыльник по кругу был порван около хомута. А я всё думал шруса плохие)

После всех проведённых действий, и освобождения шруса из ступицы, попытался сбить шрус с привода молотком. Минут 20-30 мучился, ни как не получалось т.к. размаха молотком под крылом не было, а привод снимать очень не хотелось. В итоге взял болгарку, распилил наружную обойму, повытаскивал все подшипники, и так же распилил сепаратор и внутреннюю обойму.

Старался аккуратно распили внутреннюю обойму, но всё таки задел привод)

Так же прежний владелец оставил о себе память.

Купил шруса фирмы LYNX, вроде как отзывы не плохие, да и цена не сильно дорогая, 2050₽ за штуку, но т.к. я работаю в автозапчастях, они мне вышли по 1600₽. ��

Смазкой забил, поставил кольцо, и зафиксировал на приводе.

Шрус вставил в ступицу, поставил рычаг на место, и думаю, ну всё, гайку и ступичный болт осталось закрутить, и можно ставить колесо. Но не тут то было. При закручивании гайки на шаровой, сама резьба шаровой, начала крутится вместе с гайкой. Не долго думая, подставил домкрат, аккуратно поджал шаровую, и спокойно затянул гайку. ☺️

Всё тоже самое проделал с другой стороны.
Какое было приятное ощущения при поворотах, что ничего не хрустит.
Всем удачных дорог ��

Когда при повороте хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем. Самое важное в данном случае — выяснить, какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля. Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Виды и расположение ШРУСов

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом. Важно знать, что, в основном, их делят на внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент. То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника. О выборе смазки вы можете почитать в отдельной статье.

Внутренний и наружный ШРУС в паре

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Работа наружного ШРУСа

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Определение хруста от наружного ШРУСа

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Как хрустит внутренний ШРУС

Конструкция внутреннего ШРУС

Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

• Поставить колеса машины ровно.
• Вывесить одно из передних колес с помощью домкрата.
• Поставить машину на ручной тормоз и нейтральную передачу.
• Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
• Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
• Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
• Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
• Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором.

Почему начинает хрустеть ШРУС

Шарниры равных угловых скоростей, как внутренние, так и наружные — достаточно надежные механизмы, и при должном уходе срок их эксплуатации исчисляется годами. В некоторых случаях он сравним даже со сроком эксплуатации всего автомобиля. Однако это обстоятельство напрямую зависит от ухода и условий эксплуатации ШРУСов.

Одна из причин, почему шарниры выходят из строя раньше положеного срока — агрессивный стиль вождения и/или плохое дорожное покрытие, по которым ездит машина. Как указывалось выше, ШРУСы испытывают максимальную нагрузку при крутых поворотах и большом крутящем моменте со стороны двигателя (проще говоря, когда водитель входит в поворот “с газом”). Что касается плохих дорог, то они способны повредить не только подвеску машины, но и ШРУС, поскольку тут создается аналогичная ситуация. Например, водитель придает ускорение машине через ШРУС, а в это время колесо значительно колеблется в вертикальной плоскости. Соответственно, при таких условиях шарнир также испытывает повышенную нагрузку.

Порванный пыльник ШРУС и смазка, разбрызганная из него

Вторая причина, почему начинает хрустеть ШРУС — повреждение его пыльника. Особенно это актуально для наружного ШРУСа, поскольку он находится в непосредственной близости к колесу, соответственно, на его корпус попадает значительное количество пыли и грязи. Под пыльником находится смазка, которая при попадании в нее влаги и грязи сразу же превращается в абразивный состав, который начинается разрушать поверхности внутренних узлов шарнира. Этого ни в коем случае нельзя допускать. Нужно регулярно проверять состояние пыльника на смотровой яме, а также наличие смазки в нем. Также проверяйте нет ли смазки на колесных дисках и близко расположенных к нему деталях, ведь зачастую при порванном пыльнике она попросту забрызгивается на упомянутые поверхности.

Третья причина, из-за чего хрустит “граната” при повороте — это естественный износ ее внутренних узлов при нормальных условиях эксплуатации. Особенно это актуально для дешевых китайских или отечественных ШРУСов. Если механизм сделан из “сырого” или некачественного металла, то срок эксплуатации такого узла будет непродолжительным. В наружном шарнире в месте соприкосновения шариков и обоймы постепенно начинает появляться выработка. Вследствие этого, перекатывание обозначенных шариков происходит очень свободно, по канавкам, имеющим больший диаметр, чем сами шарики. Такое перекатывание и воспринимается человеческим ухом как своеобразный хруст.

Выявление люфта на ШРУСе

Дополнительным признаком частичного выхода ШРУСа из строя является появление люфта на валу или полуоси. Обнаружить его достаточно легко, загнав на машину на смотровую яму и подергав рукой соотвующие детали.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

• Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
• Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
• Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Примите за правило следующее утверждение — при замене в автомобиле любых парных узлов необходимо проводить замену в одночасье обоих механизмов. Кроме этого, покупать рекомендуется также одинаковые шарниры для замены (одного производителя и марки).

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Шарнир равных угловых скоростей (ШРУС).

В данном случае разберемся со ШРУСами на автомобиле Форд Фокус 2, кроме того что это достаточно популярная машина и много владельцев спрашивает какой ШРУС лучше выбрать или какой фирмы поставить ШРУС на Focus 2, так еще и существуют некоторые отличия в зависимости от коробок передач и годов выпуска автомобиля. Поэтому дабы не попасть впросак и купить правильную деталь делаем этот небольшой обзор ШРУСов Форд Фокус 2.

Роль цены при выборе ШРУСа

Обзор лучших фирм производителей

Подходить к выбору фирмы производителя ШРУСа в первую очередь нужно исходя из качества и совместимости с авто, а цену лучше отодвинуть на второй план. Ведь деталь довольно ответственная и требует серьезного подхода. Можно попробовать сориентироваться на рейтинг ШРУСов для Ford Focus на PartReview, но там сейчас маловато данных, чтобы руководствоваться только им.

Следует заметить что Pilenga хоть и не плохой вариант для замены, но прежде чем заказывать нужно внимательно прочесть все характеристики ШРУСа и сравнить их с теми что имеются в данный момент, довольно много случаев, когда разница всего в один зуб не позволит установить на вал (может быть 23 или 24 шлица). Febest — тоже зачастую не оправдывает возложенных надежд. И хотя этот шарнир угловой скорости относительно не дорогой, много владельцев разочаровываются в его покупке, так как уже через пару месяцев ШРУС снова начинает хрустеть (кстати при установке на С-МАХ с автоматической коробкой тоже могут возникнуть проблемы).

Довольно не плохо себя показали ШРУСы Metelli , Loebro и SKF, поэтому если и останавливаться на выборе между аналогами, то стоит обратить внимание именно на граниты этих трех производителей. Хотя к Metelli и Loebro может возникнуть несколько вопросов по качеству хомутов и пыльника. В первого производителя часто случаются проблемы именно с фиксацией защитного пыльника (хомут часто проворачивается), а второй производитель от концерна GKN иногда может подвести качеством пыльника.

Производитель SKF зарекомендовал себя на рынке подшипников высоким качеством. ШРУСы данного производителя тоже не являются исключением и ориентировочный срок службы составляет около 100 тыс. км. которое в любой момент может нарушить испорченный пыльник или экстремальный стиль вождения автомобиля. Цена на ШРУСы этой фирмы кстати ничуть не больше чем рассмотренных выше аналогов и в 2015 году колеблется от 35 долларов за комплект внешнего ШРУСа на Фокус 2 до 80 зелёных за наружный который подходит до Ford Focus C-MAX и FOCUS 2.

Из всего выше изложенного можно сделать вывод, что выбирая новый лучший ШРУС не стоит опираться только на ценовую составляющую детали, ее характеристики являются обязательными для сравнения, также стоит учесть что и детали-аналоги довольно часто подделывают и от этого никто не застрахован. Сильно тонкие пыльники, недостаточное количество смазки или плохо фиксирующийся хомут являются основными дефектами шарнира равных угловых скоростей.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.

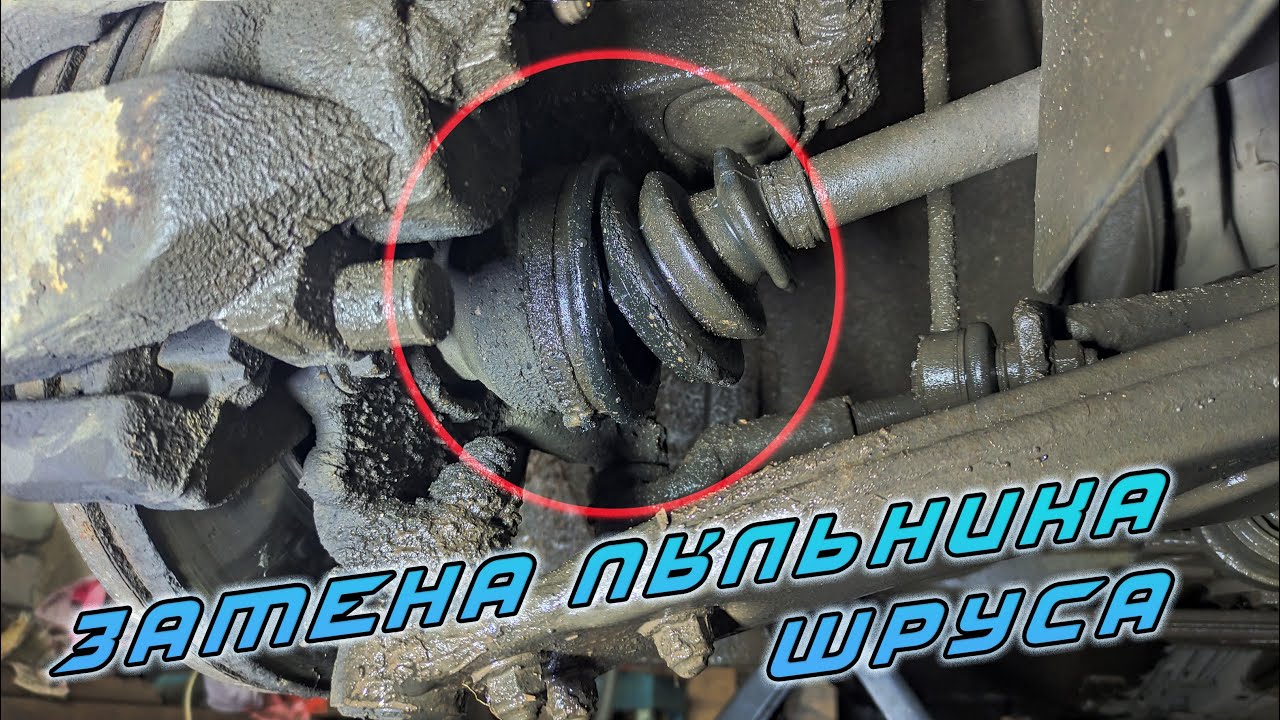

Как поменять шрус на Форд Фокус 2: лучший подробный гайд

Замена шруса — это одно из наиболее распространенных ремонтных работ, которые могут потребоваться на вашем автомобиле Форд Фокус 2. Шрус отвечает за передачу крутящего момента от коробки передач к колесу и позволяет колесу вращаться при повороте. Если вы обнаружили износ или повреждение шруса, рекомендуется его незамедлительная замена, чтобы избежать больших проблем и дополнительных ремонтных затрат в будущем. В этой статье я подробно объясню процесс замены шруса на Форд Фокус 2.

Необходимые инструменты и подготовка

Перед тем, как приступить к замене шруса на Форд Фокус 2, вам потребуются следующие инструменты:

• Гаечный ключ или рожковый ключ
• Набор торцевых головок
• Ударная отвертка
• Съемник шаровой опоры
• Молоток
• Трубка для выколачивания ступицы
• Смазка для шруса

Также перед началом работы, рекомендуется отключить аккумулятор автомобиля и вывернуть передние колеса для лучшего доступа к шрусам.

Процесс замены шруса

Для замены шруса на Форд Фокус 2 следуйте следующей последовательности действий:

1. Снимите переднее колесо и демонтируйте тормозной диск.
2. Открутите гайку стойки амортизатора.
3. Используя съемник шаровой опоры, снимите тягу стабилизатора.
4. Отсоедините тягу нижнего рычага.
5. Отсоедините внутренний шрус от моста.
6. Ударной отверткой выверните ступицу.
7. Уберите ступицу и снять внешний шрус.
8. Установите новый шрус и ступицу в обратной последовательности.
9. Не забудьте смазать шрусную муфту перед установкой.
10. После сборки проверьте работу шруса и убедитесь в отсутствии люфта или посторонних звуков.

Важно помнить, что замена шруса — это довольно сложная процедура, и в случае отсутствия опыта или навыков рекомендуется обратиться к профессиональному автомеханику. Неправильно установленный шрус может привести к серьезным поломкам и опасности на дороге.

Теперь вы знаете, как заменить шрус на Форд Фокус 2. Надеюсь, данная информация поможет вам провести замену шруса в домашних условиях или станет полезной для вас в случае обращения к автосервису.

Как проверить ШРУС на исправность своими руками

Шарнир равных угловых скоростей (ШРУС) — неотъемлемый узел всех передне- и полноприводных автомобилей. Он обеспечивает передачу крутящего момента на полуось и ведущее колесо.

На полуосях установлены два шарнира:

• внутренний ШРУС, расположенный со стороны коробки передач;
• внешний ШРУС, расположенный со стороны колеса.

Узел состоит из 4 деталей: сферический корпус, внутренняя обойма, сепаратор и шарики. Как любая деталь машины, шарниры постепенно изнашиваются и требуют замены.

Причины поломки ШРУСа

Опыт работы станций техобслуживания показывает, что неисправности ШРУСов возникают даже у новых машин с небольшим пробегом. Существует несколько причин и симптомов поломки:

• Отсутствие смазки. В результате трения металл без смазки начинает стачиваться.
• Неправильная установка ШРУСа.
• Повреждение пыльника. Через дырки в механизм попадает вода и абразивные частицы, которые ускоряют износ шариков и канавок.
• Агрессивная манера вождения или буксировка тяжелых прицепов. Высокая нагрузка на узел, возникающая в результате быстрой езды по плохой дороге, ускоряет износ шарниров.
• Низкое качество деталей. Бракованные или поддельные детали не служат долго.
• Механическое повреждение. В результате ДТП или попадания колеса в глубокую яму может произойти разрушение деталей.
• Люфт шаровых опор. «Болтающиеся» колеса увеличивают нагрузку на детали.
• Естественный износ.

Признаки неисправности ШРУСа

Если вовремя не обнаружить и не устранить проблему, узел может развалиться во время движения. В этом случае добраться домой удастся только на эвакуаторе. Поэтому нужно оперативно реагировать на следующие признаки неисправности ШРУСа:

• Хруст во время движения в повороте.
• Люфт в соединениях узла.
• Хруст во время начала движения или резком ускорении.
• Рывки при разгоне.

Как разобрать и собрать ШРУС. Видео:

Эти признаки могут появиться и при других неисправностях. Поэтому перед поездкой в автомагазин нужно проверить исправность шарниров равных угловых скоростей.

Проверка исправности ШРУСа

Неисправности внутреннего и внешнего ШРУСов проявляются по-разному. Для проверки внешнего шарнира нужно максимально вывернуть руль и не спеша проехать по площадке. При таком положении руля образуется максимальный изгиб между полуосями. При этом неисправный внешний ШРУС будет издавать хруст, зависящий от скорости движения.

Диагностика исправности ШРУСА. Видео:

Добиться максимального искривления внутреннего шарнира сложнее. Для этого нужно проделать следующие операции:

• вывесить колеса, подняв машину домкратом или подъемником;
• завести двигатель;
• включить передачу.

В таком положении неисправный внутренний шарнир будет отчетливо хрустеть.

Как проверить ШРУС на ВАЗ 2109 и 2114, 2110

Стандартная проверка и определение «на слух» не всегда позволяет безошибочно выяснить исправность шарниров. Прежде чем покупать дорогостоящие детали, нужно узнать и убедиться, что проблема кроется именно в них. Для этого проделайте такие операции:

• установите автомобиль на яму и вывесите колеса;
• осмотрите состояние пыльников;
• проверьте люфт между полуосями.

На Калине привод передних колес можно проверить аналогично с ваз 2109

Как проверить исправность ШРУСа на Форд Фокус 2

Алгоритм проверки шарниров Ford не отличается от приведенного выше.

Как проверить ШРУС на Рено Логан

Поломку деталей выдает характерный хруст (звук) и люфт полуосей.

Как заменить ШРУС своими руками

Для замены шарниров вам понадобятся следующие инструменты, детали и материалы:

• новый ШРУС;
• молибденовая смазка;
• новая гайка крепления наружного шарнира;
• зубило;
• новый пыльник;
• выколотка;
• молоток;
• набор гаечных ключей;
• съемник для шаровых и рулевых тяг;
• баллонный ключ;
• монтировка;
• домкрат и подпорка.

Выполнить работу в одиночку трудно. Поэтому попросите друга помочь вам.

Подробная инструкция по замене ШРУСа

Алгоритм действий по замене и ремонту ШРУСа своими руками выглядит так:

• поставьте машину на смотровую яму и включите ручник.
• ослабьте болты крепления переднего колеса;
• поднимите машину домкратом и установите на подпорку;
• открутите болты и снимите переднее колесо;
• помощник должен нажать тормоз, чтобы предотвратить проворачивание колеса;
• полностью выкрутите гайку, удерживающую полуось;
• открутите гайку с пальца шаровой опоры;
• отстыкуйте шаровую опору, вынув палец из поворотного кулака;
• очистите приводной вал;
• ослабив хомуты, сдвиньте пыльники ШРУСа вдоль вала;
• открутите гайку крепления шарнира рулевой тяги к поворотному кулаку;
• отстыкуйте тягу от поворотного кулака;
• потяните на себя ступицу колеса, чтобы она снялась со шлицов полуоси;
• извлеките внутренний шарнир из КПП, используя монтировку (чтобы не порвать сальник, не вставляйте ее глубоко);

Совет: при замене двух шарниров одновременно необходимо вставить в коробку куски резинового шланга или старый ШРУС. Иначе после извлечения второй полуоси шестерни сместятся и в их будет невозможно ставить шлицы нового шарнира.

• снимите стопорное кольцо с полуоси;
• выколоткой сбить шарнир с приводного вала.

Если ШРУС не изношен, а забит грязью в результате разрыва пыльника, его можно восстановить. Для этого нужно промыть деталь бензином, чтобы удалить грязь и смазку. После этого чистые шлицы и шарики нужно смазать молибденовой смазкой.

Установка шарниров производится в последовательности, обратной снятию. При сборке внутреннего шарнира нужно не забыть поставить пластиковую заглушку на конец вала. Шлицы внутреннего ШРУСа должны быть плотно вставлены в полуосевую шестерню коробки передач. Для этого нужно плотно насадить его молотком через смягчающую насадку.

На машину устанавливаются новые стопорные кольца и гайка крепления полуоси. Чтобы последняя не открутилась, после затяжки необходимо загнуть ее край зубилом.

Профессиональный авто механик со стажем работы более 7 лет на одной из самых крупных сто в Москве. Хорошо разбираюсь в таких машинах как Ваз, Kia, Peugeot, Bmw, Audi, Mercedes и многие другие. Если хотите получить профессиональный ответ, оставляйте свои отзывы в комментариях к этому материалу.

Как проверить шрус форд фокус 2

Хрустит Шрус, как проверить и устранить неисправность

У переднеприводных автомобилей ведущие колеса являются одновременно и управляемыми. Передача вращения с возможностью поворота колес обеспечивается шарнирами равных угловых скоростей (ШРУС), используемыми в конструкции привода.

Хруст – характерный признак неисправности

ШРУСы – достаточно надежные узлы, но и они выходят из строя. Проблемы с ними проявляются в виде отчетливых хрустов при совершении маневров, стуков при поворотах руля, вибраций (подергиваний) авто при движении по неровностям.

Опытные водителя данный узле называют между собой проще – граната.

Если хруст – характерный признак неисправности гранаты, то стуки в передней части автомобиля могут издавать и другие конструктивные элементы, поэтому при их появлении необходимо сначала выполнить диагностику и определить, какой именно узел неисправен.

При этом даже если есть полная уверенность, что что-то не так со ШРУСами, то нужно еще узнать, какой узел проблемный, ведь в конструкции привода используется 4 таких компонента (2 – внутренних и 2 – внешних, по паре на каждый левый и правый приводные валы).

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично похожи на обычные подшипники – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.

Признаки неисправности при повороте и разгоне

Симптомы неисправности наружных и внутренних шарниров проявляются по-разному.

Определить износ внешнего ШРУСа достаточно просто по характерному хрусту при повороте, появляющемуся при начале движения с полностью вывернутыми колесами, особенно при старте на повышенных оборотах двигателя.

Дополнительно возможно появление вибрации на руле. При выравнивании же колес звук исчезает. Обусловлено это все особенностями работы шарниров – при увеличении угла между валом и концевиком возрастает нагрузка на ШРУС, и если в нем имеются люфты из-за выработки, то они и приводят к хрусту в узле.

Внутренние же шарниры не работают с такими значительными углами, как наружные, поэтому хруст они не всегда издают, что осложняет их диагностику.

Неисправность ШРУСов, установленных возле КПП, зачастую проявляется в виде вибраций и стуков в передней подвеске при движении автомобиля по неровностям. Причем, чем больше неровности (глубокие ямы, сильные ухабы), тем стуки сильнее.

В некоторых случаях симптомы неисправного внутреннего шарнира проявляются даже при движении на ровном и прямом участке дороги при разгоне до 100 км/ч и выше.

Определяем какой шрус хрустит внутренний или наружный

Для диагностики ШРУСов используется несколько методов. Самым простым из них является визуальный осмотр пыльников и проверка валов.

Основной причиной проблем, связанных с появлением хруста является попадание внутрь узлов грязи, что может произойти только из-за повреждения пыльника.

Если резинотехнический элемент порван, то при осмотре на нем будут следы вытекающей смазки, по которым и можно понять, в какой из узлов попали песок и пыль.

Также при осмотре следует рукой попытаться сместить приводной вал в поперечном и продольном направлениях. ШРУСы – узлы с высокой точностью изготовления, и, если ощущается, что в них есть люфты, пора принимать меры.

Если же при визуальном осмотре порывов пыльник не обнаружено, но симптомы неисправности шарнира проявляются, выявить какой из ШРУСов проблемный позволяют несколько простых методов.

Диагностика наружных шарниров

Наружные шарниры проверяются путем создания сильной нагрузки на них. Для этого просто выворачиваем до упора колеса в правую или левую стороны и пытаемся начать движение на повышенных оборотах. После эту же процедуру еще раз проводим, но уже при повороте колес в другую сторону.

При проверке ШРУСов этим методом начало движения с поворотом колес влево создаст значительную нагрузку на правый узел, и, если в нем ест люфты, он начнет хрустеть.

Выворотом же колес вправо проверяется левый шарнир. Но отметим, что хруст может издавать и наружный ШРУС с той стороны, куда осуществляется поворот.

Поэтому при проверке не лишним будет присутствие помощника, который находясь возле авто на слух установит, с какой стороны издается звук.

Проверка внутренних узлов

Чтобы определить, какой внутренний ШРУС хрустит, используется другой метод. Для его проведения нужен ровный участок дороги, но имеющий ухаб (яму).

Суть проверки сводится к проезду по яме на умеренной скорости одним из передних колес. Затем все повторяется, но уже с заездом в яму вторым колесом.

При попадании колеса на ухаб, возникает ударная нагрузка на внутренний шарнир, и если в нем есть люфты, то проявятся они в виде стуков или негромких хрустов.

Универсальный метод

Единственным недостатком метода заезда на скорости в яму является тот факт, что не всегда есть подходящий участок дороги с ухабом. Поэтому для диагностики можно использовать еще один метод, причем он является универсальным и позволяет проверить как внутренние, так и внешние ШРУСы.

Алгоритм действий такой:

• Домкратом выдомкрачиваем одно из ведущих колес;
• Под автомобиль ставим упор и задействуем ручной тормоз;
• Запускаем двигатель, включаем первую передачу и постепенно отпускам педаль сцепления (имитируем начало движения. При этом благодаря дифференциалу, вывешенное колесо начнет вращаться, а стоящее на земле останется неподвижным);
• Набрав обороты двигателя, начинаем притормаживать вращающееся колесо тормозами (при этом педаль сцепления не трогаем. Таким образом тормозными механизмами создаем нагрузку на внутренний узел, и если он проблемный, то это сразу проявиться стуками и хрустами);
• После проверки внутреннего шарнира, устанавливаем состояние наружного. Для этого достаточно отпустить педаль тормоза, набрать обороты, вывернуть колеса до упора в одну из сторон и снова использовать тормоза. Большой угол привода и усилие тормозов создадут необходимую нагрузку, из-за чего наружный узел захрустит, если он не исправен.

После проверки с одной стороны повторяем аналогичные работы с приводом второго колеса.

Хрустит ШРУС при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -20 0 С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

Последствия

Если ШРУСы хрустят или стучат, то в конечном итоге произойдет их разрушение.

Хорошо если шарнир просто рассыплется, в этом случае автомобиль просто теряет возможность передвигаться, но бывает так, что во время разрушения узел заклинивает, что чревато уже очень серьезными последствиями, поскольку при заклинивании автомобиль теряет управление.

Устранение хрустов и стуков, восстанавливаем работу ШРУСов

Как узнать, какой ШРУС хрустит – разобрались, теперь о мерах, которые следует предпринимать для устранения проблемы, поскольку эксплуатировать авто с проблемными шарнирами нежелательно.

Одним из недостатков ШРУСов является их неремонтопригодность, то есть, если шарнир захрустел, то он уж изношен и требует замены. Единственное, что можно предпринять – это «продлить жизнь» узла, и отсрочить его замену.

Поскольку основная причина появления хрустов – пыль и грязь, то при их появлении следует сразу же осмотреть все пыльники на наличие повреждений. Если таковые не обнаружены, устанавливаем, какой же ШРУС хрустит одним из вышеперечисленных методов.

После выявления проблемного шарнира, пытаемся продлить его срок службы. Для этого необходимо:

• Снять привод с авто;
• Разобрать ШРУС;
• Тщательно промыть все составляющие бензином, растворителем или другими средствами (уайт-спирит и т.д.);
• Заложить новую смазку «ШРУС-4» или аналоги (смотрите выше) и собрать шарнир;
• Установить новый пыльник;
• Перебранный привод установить на авто.

На начальном этапе износа этих мер вполне достаточно, чтобы избавиться от хрустов, но все же они впоследствии вернуться (когда износ усилиться) и тогда уже шарнир придется заменить.

Как восстановить?

При средней степени износа решить проблему с хрустами позволяет промывка узла и закладка новой смазки, в которую добавлена стружка из мягкой пластмассы (подойдет пробка из-под «Шампанского», капроновая крышка для банок).

Такую стружку узлы ШРУСа при работе легко раздавят и заполнят ею образовавшиеся следы выработки на рабочих поверхностях, тем самым люфт будет устранен. Но эффект от такого восстановления будет непродолжительным, и в конечном итоге шарнир придется заменить.

В конце отметим, что для продолжительной и беспроблемной работы шарниров равных угловых скоростей достаточно лишь периодически проверять состояние пыльников, при обнаружении порыва сразу же их заменять, а узел промывать.

При таких мерах ШРУС может выйти из строя только при сильном естественном износе, но произойдет это не скоро.

Как проверить наружные и внутренние шрусы

Привет! Я вам покажу как проверять шрусы на самой машине, снятые, и на ходу. ПРо метод которым поднимаешь колесо с одной стороны делал но не стал вставлять, так как шумов никаких этот метод не выявил.

Ford Focus Hatchback 2007, двигатель бензиновый 1.6 л., 100 л. с., передний привод, автоматическая коробка передач — наблюдение

Комментарии 7

Когда машину поднимал на одно колесо, заводил, для проверки ступичного подшипника, определял с какой стороны гул, то колесо приподнятое начинала дребезжать и дергаться, я так и не понял что это, не стал дальше крутить, хотя при езде нет дёрганье и не дребезжит, интересно что это могло быть ?

Это была противобуксовочная система, один из компонентов ESP. Блок управления по датчикам ABS "видит" вращение одного колеса и думает что машина стоит на льду или на грязи и буксует. Для того чтобы передать часть крутящего момента через диференциал на то колесо которое стоит на твердой поверхности, блок начинает притормаживать то колесо, которое вращается. И да, делает он это рывками, которые при поднятом колесе выглядят и звучат довольно страшно и неприятно.

Как узнать неисправность внутреннего шруса

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора, воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Как определить неисправность ШРУСа

Первым признаком неисправности в шарнире равных угловых скоростей является легкий хруст, который появляется когда вы сдаете назад и выворачиваете руль в крайнее положение. Если такая ситуация повторяется, то с высокой вероятностью, ШРУС начал умирать. Дальше начнутся стуки при обычных поворотах, и даже при небольших маневрах рулем. Но с этой бедой, еще можно ездить и даже достаточно долго. Но вот когда появляются удары при разгоне, а позднее, специфические пробуксовки, то ШРУС нужно менять.

Фото отчет по демонтажу и установке ШРУС на ВАЗ 2110-2112

Первым делом, когда автомобиль стоит еще на земле, необходимо поддеть защитный колпак ступичной гайки и снять его. Затем при помощи мощного рычага и головки на 32 открутить гайку ступицы, но не до конца:

После этого отворачиваем все болты колеса и снимаем его, предварительно подняв переднюю часть машины домкратом. После этого окончательно отворачиваем гайку ступицы и вынимаем шайбу.

Затем откручиваем два болта крепления шаровой опоры снизу:

После этого можно отводить в сторону поворотный кулак со стойкой и из ступицы вынуть один конец шруса:

Если необходимо заменить именно наружный шрус, то можно уже сейчас при помощи молотка сбить его с вала, но делать это стоит осторожно, чтобы не повредить ничего. А идеальный вариант, это конечно же — полное снятие привода. Для этого при помощи монтировки необходимо поддеть внутренний шрус и отсоединить его от КПП:

В результате можно до конца вынимать шрус из коробки передач ВАЗ 2110 и извлекать привод в сборе наружу. Затем при помощи тисков и молотка отсоединяем все необходимые ШРУСы, как внутренний, так и внешний.

Обязательно обратите внимание на состояние пыльников. Если на них есть повреждения, то следует заменить их новыми.

Установка проходит в обратной последовательности и на том же видео ролике, который был представлен в начале статьи, все прекрасно видно. Стоит также сказать о стоимость новых запчастей. Итак, цена шруса наружного на ВАЗ 2110 может составлять от 900 до 1500 рублей. За внутренний придется заплатить от 1200 до 2000 рублей.

В 80-е годы прошлого века наступил важный этап в массовом производстве легковых автомобилей: переход от классической конструкции с карданным валом и задним мостом к приводу на передние колеса. Передний привод с подвеской «Макферсон» зарекомендовал себя как простая и надежная система, обладающая рядом преимуществ:

• повышенная управляемость и проходимость за счет утяжеления передней части автомобиля;
• стабильная курсовая устойчивость машины, особенно на скользком покрытии;
• увеличение полезной площади салона за счет компактных размеров моторного отсека и отсутствия карданного вала;
• снижение массы автомобиля в связи с отсутствием редуктора и элементов заднего привода;
• повышение безопасности конструкции и увеличение габаритов багажного отделения за счет установки топливного бака под задним сиденьем.

Однако для передачи вращения на ведущие колеса в конструкцию был введен ряд уязвимых деталей и узлов. Главным, тяжело нагруженным элементом трансмиссии в переднеприводных машинах являются шарниры равных угловых скоростей (ШРУСы).

Причины поломки ШРУСа

На срок службы ШРУСа влияет множество факторов, но основными являются:

• повреждения пыльника;
• езда на высокой скорости по неровной дороге;
• люфты на шаровых опорах;
• неправильная установка;

При повреждениях пыльника, внутрь попадает влага, которая постепенно вымывает смазку. Кроме того, на трущиеся части гранаты попадают пыль, песок, грязь. Все это способствует ускоренному износу ШРУСа. Если вы обнаружили малейшее повреждение пыльника, его следует заменить, и под пыльник не забудьте напихать смазки. Кстати, смазка в данном случае, нужна специальная. Она так и называется ШРУС. Регулярный осмотр нижней части автомобиля и проверка состояния пыльников, позволяют существенно продлить срок жизни гранат.

Что касается езды по неровным дорогам, то убивает она не только ШРУСЫ. Вообще говоря, проще сказать, что в автомобиле от такой езды не страдает. Поэтому, если вы хотите ремонтировать машину, как можно реже, старайтесь ездить, как можно аккуратнее.

Перекосы и другие ошибки при замене ШРУСА так же существенно сокращают срок его жизни. Поэтому, если не уверены что сможете заменить эту деталь самостоятельно, лучше и не пытайтесь. Дешевле будет заплатить за работу специалисту, чем покупать новый ШРУС через несколько тысяч километров пробега. Ну и конечно же, не стоит покупать изделия низкого качества, так как они, хотя и стоят мало, ездят фактически столько же.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Замена неисправного ШРУСа

Поскольку ремонт изношенного ШРУСА, не считая замены пыльника и смазки, практически невозможен, речь почти всегда идет о его замене. И как мы уже говорили, замена гранаты, задача достаточно сложная и трудоемкая, а потому, ее лучше доверить профессионалу. Здесь нужны специальные съемники, ключи, а так же навыки и умения. Придется снимать ступицу, что само по себе, задача не так чтобы легкая. Что касается замены внутреннего ШРУСа, то она еще сложнее. Поэтому, самодеятельность в таких делах, абсолютно не приветствуется. Будет лучше, если вы более часто станете проверять состояние пыльников. В общем-то, даже замена пыльника процедура отнюдь не на пять минут.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа — внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы — это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике. Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа — появился хруст в колесе:

Видео на тему

Передний привод у автомобиля — это конструкторское решение предающее авто, прекрасные ходовые качества, которые способны выручать в разных ситуациях. Однако такие прелести имеют и обратную сторону медали. В силу своей сложности конструкции и чувствительности к всякого рода механическим воздействиям, механизм привода полуосей или как их еще называют «шрусы» требуют к себе должного и постоянного внимания. В данной статье будут рассмотрены возможные причины выхода из строя вышеуказанных механизмов, а также признаки по которым можно определить их неисправность.

Несмотря на заверения авто-инженеров, что механизм привода полуосей произведен из высококачественных сталей и имеет очень большой ресурс то это не совсем так. В силу своих конструкционных особенностей и отечественных дорожных условий данный механизм нуждается в уходе. И эта проблема касаемо не только стареньких авто с внушительным пробегом, но даже новые автомобили могут обратить внимание своего хозяина на свои шрусовые механизмы. А причины, которые могут вывести из строя механизм полуосей переднеприводного авто мы и рассмотрим ниже.

Причины неисправности шрусов

1.Низкокачественные материалы комплектующих, а также брак устанавливаемых запчастей.

2.Недостаточное внимание при подборе смазки для узлов шруса.

3.Обрыв защитного пыльника и как следствие, попадание пыли и других абразивных частиц в сам механизм что и приводит к преждевременному выходу из строя механизма.

4.Активный стиль управление автомобилем и ужасное состояние отечественных дорог.

Итак как всетаки понять что механизм привода вашего автомобиля уже требует ремонта. Любые повреждения или неисправности сопровождаются отклонениями от нормы размеров выработки, допусков детали и т. д. В силу своей конструкции и назначения шрус подвержен регулярным механическим нагрузкам и трению его торцевых краев о рабочие каналы полуоси и трений внутренней части подшипника. Шрус — это своего рода подшипник с обоймой, имеющей поперечные прорези для изменения угла наклона полуоси во время движения автомобиля. При передаче крутящего момента на колеса автомобиля механизм испытывает значительные нагрузки, так как кроме вращения колес постоянно изменяется и угол между полуосями что создает значительное трение и выработку на рабочих поверхностях шруса и полуоси. И после появления незначительной выработки в рабочей зоне шруса и полуоси начинает появляться посторонний шум хрустящего характера. Так, дают о себе знать шарики находящиеся внутри обоймы шруса. В силу механического износа шариков подшипника и обоймы такие звуки автовладелец может слышать при выруливании из поворота, при активном наборе скорости, и при перекате через ямки и бугры.

Методы самостоятельной диагностики

Для достоверной оценки состояния внутренних ШРУСов применяют следующий способ:

На ровной поверхности автомобиль ставится на стояночный тормоз, задние колеса блокируются противооткатными упорами или подсобными предметами.

С помощью домкрата и двух подпорок передок машины вывешивается таким образом, чтобы ведущие колеса не касались земли.

Запускается двигатель, включается первая передача (для АКПП — режим D). Если при медленном вращении передних колес будет периодически слышен резкий металлический треск или хруст, то внутренние ШРУСы неисправны. Именно таким способом определяют состояние внутренних шарниров на станциях технического обслуживания, поднимая автомобиль на подъемнике.

Получить подробное представление о данном способе диагностики можно из следующего видеоматериала:

Дополнительно стоит осмотреть пыльники на предмет повреждений и подтекания смазки, а также проверить люфт конструкции . Для этого следует пошатать привод в разные стороны, не допуская проворачивания полуоси.

Предупреждение! Неисправный внутренний ШРУС может развалиться или выскочить из КПП на высокой скорости и привести к серьезной аварии. Необходимо своевременно проводить диагностику и устранять выявленные дефекты приводов.

Классический вариант работ по устранению неисправности внутренних ШРУСов, который приводится во многих руководствах по эксплуатации и ремонту обладает значительной трудоемкостью:

Как правило, для замены детали необходимо снять переднее колесо, отвинтить крепеж элементов подвески и снять соответствующий приводной вал в сборе с шарнирами равных угловых скоростей. Также эта операция требует предварительно слить трансмиссионное масло из КПП минимум на 1/3 часть от ее общего объема.

В некоторых случаях приходится сбивать шарниры с вала молотком, а иногда для удаления частей развалившегося ШРУСа с полуоси требуется применить фрезу или болгарку.

Для обладателей машин, на которых установлены ШРУСы разборной конструкции, существует альтернативный, более быстрый вариант: Необходимо раскрыть хомуты и сдвинуть пыльник внутреннего ШРУСа на полуось. Затем болты на внутреннем шарнире свинчиваются, в результате чего конструкция удерживается за счет посадки фланца. Выворачивая передние колеса в крайние положения, можно добиться такой ситуации, при которой привод выпадет из КПП самостоятельно. После этого останется только заменить внутренний ШРУС, добавить смазку, установить новый пыльник и собрать конструкцию.

Знание характерных симптомов выхода из строя внутренних ШРУСов и понимание потенциальных причин этой неисправности позволят вовремя обнаружить поломку и принять меры для обеспечения безопасной эксплуатации автомобиля.

Во время движения автомобиля, возникающий шум в гранате может стать знамением ее повреждения. При малейшем наличии нестандартных шумов в данном механизме должна быть обязательно проведена на ваз 2110 замена внутренней гранаты. Данная часть весьма важна, так как износ деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупать новую гранату не радует автомобилиста перспективой траты денежных средств, гранату можно и не заменять. Для устранения шума, порой, достаточно поменять местами левую и правую деталь. В любом случае, замена внутренней гранаты на ваз 2110 может быть проведена своими силами.

Как определить неисправность шруса

1.Легкие рывки при трогании с места, сопровождающиеся легким стуком.

2.Подняв автомобиль на подьемник или заехав на смотровую яму взять полуось рукой подвигать ее в разных направлениях при таких действиях имея дефекты и выработку в механизме, вы ощутите значительный люфт в рабочих областях шруса.

Стоит также отметить важный момент, что конструкция переднеприводного автомобиля предполагает наличие 4-ех шрусов. Двух внутренних, которые находятся на КПП авто и двух внешних, которые находятся на ступицах колес. И здесь вопрос о том какой же из вышеупомянутых узлов вышел из строя внутренний или внешний мы и рассмотрим.

Два шруса одной полуоси, это один единый механизм но в силу того, что внешний подвержен большей нагрузке из-за более резких и более широких углов поворота ступицы. Чтобы определить неисправность внешнего шруса нужно совершить совсем простую манипуляцию. Для этого необходимо вывернуть руль в любую сторону до максимума и начать трогаться. При достижения максимального угла между шрусами во время такого поворота неисправный шарнир если он неисправен и имеет выработки начнет издавать характерный хруст.

Как проверить люфт шруса видео

Если с внешним шрусом мы разобрались, то как поставить диагноз внутреннему ?! Здесь все чуть проще внутренние шарниры дают о себе знать при прямолинейных движениях, в частности, при переключении с задней передачи на первую когда шарикам подшипника приходиться резко менять свое местоположение в обойме.

Все вышеперечисленные методы самостоятельного определения болезней шрусов вашего авто практически с вероятностью в 90% помогут вам распознать данную проблему и ее наличие. И все же самым качественным и 100%-ым методом будет диагностика на СТО, где специалисты укажут на все дефекты и даже предоставят вам возможность побывать под вашим автомобилем подняв его, не подъемник и обследовав его более тщательно.

Причины, вызывающие поломку

Неисправности ШРУСа могут возникнуть по самым разным причинам, например, при наезде на бордюр, попадании в яму и пр. Однако чаще всего этот узел выходит из строя из-за банального повреждения пыльника.

Пыльник (гофрированный резиновый или силиконовый чехол) защищает детали ШРУСа от воздействия пыли, грязи, влаги и пр. Кроме того, для увеличения срока службы, пыльник ШРУСа заполняют специальной жидкой смазкой, изготовленной на основе бария. Смазка обволакивает поверхности деталей и должна сохранять свои свойства в диапазоне температур от -30 до 160°С.

Конструктивно ШРУС — это тот же подшипник, только немного более сложный, и попадание абразивных частиц или влаги негативно отражается на внешних поверхностях деталей трения. При воздействии негативных факторов детали пар трения изнашиваются быстрее, на них появляются следы выработки и возникает люфт. При попадании в смазку абразивных частиц последние могут вдавливаться между трущимися деталями, что также способствует их ускоренному износу.

При разрыве пыльника герметичность пространства, в котором работает ШРУС, нарушается и под воздействием окружающей среды узел очень быстро выходит из строя. Как правило, неисправность «гранаты» не приводит к катастрофической аварии, однако вполне может создать ситуацию, когда поездка будет продолжена на эвакуаторе.

Единственным способом, позволяющим избежать поломки «гранаты» из-за порванного пыльника, является профилактический осмотр мест их расположения. Обнаружив даже небольшое повреждение, необходимо как можно быстрее заменить пыльник. Ведь даже через незначительный прокол смазка будет вытесняться, что приведет к уменьшению ее количества и в итоге к повышенному износу деталей ШРУСа.
