Снятие и установка переднего сиденья и замена салазок
1 – гайка; 2 – рычаг механизма перемещения сиденья; 3 – болт; 4 – салазки; 5 – каркас переднего сиденья; 6 – подушка; 7 – спинка сиденья; 8 – подголовник; 9 – облицовка; 10 – ручка; 11 – облицовка подголовника; 12 – винт.
1 – наружные салазки; 2 – рычаг механизма перемещения сиденья; 3 – внутренние салазки; 4 – болт; 5 – пружина.
Снятие и установка передних сидений
Рис. 8-53. Установка передних сидений:
1 — гайка;
2 — рычаг механизма перемещения сиденья;
3 — болт;
4 — салазки;
5 — каркас переднего сиденья;
6 — подушка;
7 — спинка сиденья;
8 — подголовник;
9 — облицовка;
10 — ручка;
11 — облицовка подголовника;
12 — винт.
- отожмите ручку 2 в верх и передвиньте сиденье в крайнее заднее положение;
- отверните две передние гайки 1 крепления салазок 2 сиденья к полу;
- передвиньте сиденье в крайнее переднее положение, выверните заднюю гайку и болт 3 крепления салазок сиденья к полу кузова;
- снимите сиденье в сборе.
Отверните четыре болта 4 (рис. 8-54) крепления салазок к каркасу подушки переднего сиденья и снимите салазки 4 (рис. 8-53).

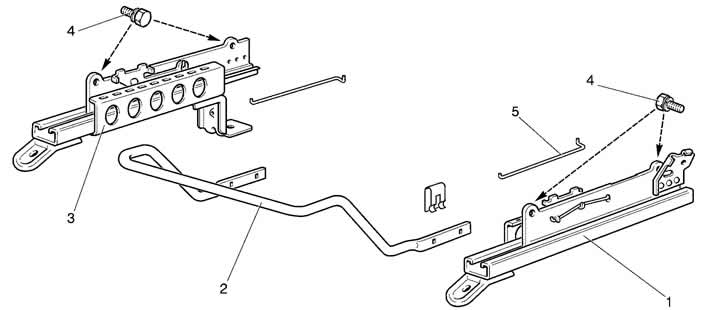

Рис. 8-54. Салазки передних сидений:
1 — наружные салазки;
2 — рычаг механизма перемещения сиденья;
3 — внутренние салазки;
4 — болт;
5 — пружина.
Замена передних сидений Chevrolet Niva
Снятие передних сидений производите в следующем порядке:
- отожмите ручку 2 в верх и передвиньте сиденье в крайнее заднее положение;
- отверните две передние гайки 1 крепления салазок 2 сиденья к полу;
- передвиньте сиденье в крайнее переднее положение, выверните заднюю гайку и болт 3 крепления салазок сиденья к полу кузова;
- снимите сиденье в сборе.
Установку передних сидений производите в обратном порядке.
Отверните четыре болта 4 (рис. 8-54) крепления салазок к каркасу подушки переднего сиденья и снимите салазки 4 (рис. 8-53).
Снятие и установка передних сидений
Рис. 8-53. Установка передних сидений:
1 — гайка;
2 — рычаг механизма перемещения сиденья;
3 — болт;
4 — салазки;
5 — каркас переднего сиденья;
6 — подушка;
7 — спинка сиденья;
8 — подголовник;
9 — облицовка;
10 — ручка;
11 — облицовка подголовника;
12 — винт.
- отожмите ручку 2 в верх и передвиньте сиденье в крайнее заднее положение;
- отверните две передние гайки 1 крепления салазок 2 сиденья к полу;
- передвиньте сиденье в крайнее переднее положение, выверните заднюю гайку и болт 3 крепления салазок сиденья к полу кузова;
- снимите сиденье в сборе.
Рис. 8-54. Салазки передних сидений:
1 — наружные салазки;
2 — рычаг механизма перемещения сиденья;
3 — внутренние салазки;
4 — болт;
5 — пружина.
