Как подключить переключатель с подсветкой 3 контакта

Как правильно подключить переключатель с подсветкой

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо. Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация цепей управления в электронных и механических приборах и устройствах.

Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно.

Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить. Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт. Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера.

Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время установки. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку. Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно.

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль. Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если лампа светильника перегорит, то цепь будет разомкнута, и подсветка также не будет работать. После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю.

Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы. Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства. Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Применяют его также в помещениях, доступ к которым необходим ночью. Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш. Чем больше источников освещения, тем больше потребуется клавиш на выключателе.

Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой. Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой.

Ресурс таких приборов — около 40 коммутаций. Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее. Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

Сообщений 3

1 Тема от Smile 2014-09-21 14:33:59

• Smile
• Новый участник
• Неактивен

• Регистрация: 2014-09-20
• Сообщений: 2Спасибо: 1

Тема: Решено: как подключить кнопку что бы она светилась

Захотел сделать принудительное включение вентилятора с кнопки,но не знаю какие контакты на кнопке замкнуть чтобы она и работала и светилась. На кнопке три клемы две белых и одна жёлтая. Пробовал в разных вариациях,либо кнопка горит,но не замыкает контакт,либо замыкает контакт,но не горит кнопка.

2 Ответ от sergo9531 2014-09-21 20:05:53 (2014-09-21 20:07:57 отредактировано sergo9531)

• sergo9531
• Местный
• Неактивен

• Откуда: Домодедово
• Регистрация: 2014-01-12
• Сообщений: 578Спасибо: 208
• Авто: 21114

Re: Решено: как подключить кнопку что бы она светилась

Smile, лично я взял обычную кнопку подогрева стекла(другой не было) + фишку к ней и подключил к кнопке обогрева стекла. а если попробовать так: 1 провод идет на кнопку (общий) 2 с ключа уходит на контакт с огоньком 3,1 от огонька дальше 3,2 огонек на массу(или +), а с ключа дальше (если огонек тускло горит или реле(или что там стоит) не работает

3 Ответ от Smile 2014-09-28 12:38:39

• Smile
• Новый участник
• Неактивен

• Регистрация: 2014-09-20
• Сообщений: 2Спасибо: 1

Re: Решено: как подключить кнопку что бы она светилась

Кажись разобрался как нужно подключить. На белые или серые клемы подключаем тот провод который нужно «разорвать» (у меня это масса(-), а на желтую подключаем соответственно противоположный по полярности провод (у меня это плюс(+) – это будет подсветка клавиши когда она нажата. Если нужно «разорвать» плюсовой провод все делается наоборот.

• Цена: $2.79 (покупал за $2.62)

• Перейти в магазин

Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.

Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем

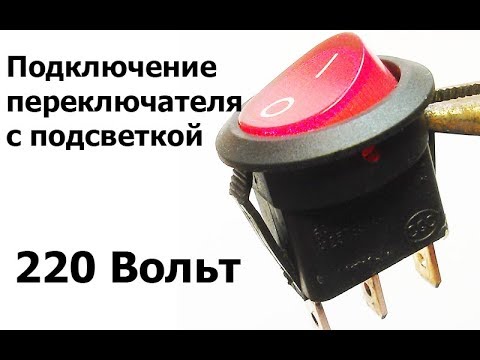

Правильное подключение выключателя с подсветкой 220 вольт

Мне как-то пришлось пару раз подключать кнопку на 220 В с индикатором на три контакта, одну к лабораторному БП, а вторую к самодельной паяльной станции и по незнанию не правильно присоединил третий контакт выключателя идущий на неоновую лампочку и долго не мог понять, почему же подсветка переключателя не работает. Поэтому пошёл разбираться в чём же моя ошибка, ведь не может же быть такое, что два раза купил нерабочий выключатель с подсветкой.

Правильное подключение выключателя с подсветкой 220 вольт

Для начала разберёмся как устроен переключатель с индикаторной лампочкой (например, такие круглые выключатели с лампочкой как на фото мной были куплены недорого здесь — https://alii.pub/6q2eq4 ) всё на самом деле очень просто, внутри помимо самого выключателя содержится неоновая лампочка с последовательно включенным резистором, один вывод лампы подключен к одному выводу переключателя, а второй через резистор идёт как раз к третьему выводу тумблера. Форма подобного тумблера на 220В может быть разной, как круглой, квадратной или же прямоугольной это не важно, принцип работы и подключения у них одинаковый. Как же правильно подключить такой выключатель с подсветкой, чтобы она заработала и индикатор светил когда переключатель находится во включенном положении, спросите Вы?

А всё довольно просто, чтобы правильно подключить выключатель на 220 В с подсветкой нужно его контакты подключить в разрыв одной из линий 220 вольт, ведущую к нагрузке. А контакт со вторым выводом от лампочки (иногда этот вывод золотистого цвета в отличии от других, чтобы выделить его) подключается ко второй линии сетевого напряжения. Вот как это выглядит схематически:

Правильное подключение выключателя с подсветкой 220 вольт

Правильное подключение выключателя с подсветкой 220 вольт

Правильное подключение выключателя с подсветкой 220 вольт

Написал эту статью, в первую очередь для себя, чтобы не забыть, как правильно подключить переключатель с подсветкой (индикаторной неоновой лампочкой) и в будущем думаю буду обращаться если забуду к ней как к справочнику. Надеюсь эта статья и Вам также поможет.

Как правильно подключить кнопку с подсветкой на 3 контакта

В данной статье я расскажу, как правильно подключить кнопку с подсветкой, имеющую 3 контакта. Это относится к типу кнопок, которые имеют отдельный контакт для подключения подсветки, помимо основных контактов для работы самой кнопки.

Требуемые инструменты и материалы:

Перед тем, как начать процесс подключения кнопки с подсветкой, убедитесь, что у вас есть следующие инструменты и материалы:

• Кнопка с подсветкой (3-контактная)
• Отвертка
• Кусачки для проводов
• Электрическая изоляционная лента
• Электропаяльник (опционально)
• Схема подключения кнопки (если доступна)

Шаги подключения кнопки:

Следуйте этим шагам, чтобы правильно подключить кнопку с подсветкой 3 контакта:

1. Выключите электрическое питание. Прежде чем начать работу, убедитесь, что электрическое питание отключено, чтобы избежать возможности поражения электрическим током.
2. Откройте панель управления или крышку для установки кнопки. Вам может потребоваться использовать отвертку для снятия панели или крышки, под которой будет размещаться кнопка.
3. Определите выбор места подключения кнопки. Определите место, где необходимо установить кнопку с подсветкой и обратите внимание на расположение проводов, соответствующее выбранной позиции.
4. Подготовьте провода кнопки. С помощью кусачек обрежьте концы проводов кнопки и удалите изоляцию с их концов, чтобы обеспечить хороший контакт.
5. Подключите провода кнопки к соответствующим контактам. Обратите внимание на то, что кнопка с подсветкой имеет три контакта: два для работы кнопки и один для подключения подсветки. Вам может понадобиться схема подключения, чтобы убедиться в правильности соединения проводов.
6. Заизолируйте соединения. После подключения проводов оберните каждое соединение электрической изоляционной лентой, чтобы предотвратить короткое замыкание или случайное соприкосновение с проводами.
7. Установите кнопку в панель управления или крышку. Перед установкой убедитесь, что все провода надежно закреплены и отсутствуют лишние перемещения кнопки.
8. Включите электрическое питание и проверьте работу кнопки. После установки кнопки с подсветкой включите электрическое питание и проверьте, правильно ли работает кнопка и подсветка.

Следуя этим шагам, вы можете успешно подключить 3-контактную кнопку с подсветкой. Важно всегда обращаться к схеме подключения или проконсультироваться с специалистом, если у вас возникают какие-либо сомнения.

Как подключить кнопку с подсветкой 3 контакта

Захотел сделать принудительное включение вентилятора с кнопки,но не знаю какие контакты на кнопке замкнуть чтобы она и работала и светилась. На кнопке три клемы две белых и одна жёлтая. Пробовал в разных вариациях,либо кнопка горит,но не замыкает контакт,либо замыкает контакт,но не горит кнопка.

2 Ответ от sergo9531 2014-09-21 20:05:53 (2014-09-21 20:07:57 отредактировано sergo9531)

• sergo9531
• Местный
• Неактивен

• Откуда: Домодедово
• Регистрация: 2014-01-12
• Сообщений: 578Спасибо: 208
• Авто: 21114

Re: Решено: как подключить кнопку что бы она светилась

Smile, лично я взял обычную кнопку подогрева стекла(другой не было) + фишку к ней и подключил к кнопке обогрева стекла.
а если попробовать так:
1 провод идет на кнопку (общий)
2 с ключа уходит на контакт с огоньком
3,1 от огонька дальше
3,2 огонек на массу(или +), а с ключа дальше (если огонек тускло горит или реле(или что там стоит) не работает

3 Ответ от Smile 2014-09-28 12:38:39

• Smile
• Новый участник
• Неактивен

• Регистрация: 2014-09-20
• Сообщений: 2Спасибо: 1

Re: Решено: как подключить кнопку что бы она светилась

Кажись разобрался как нужно подключить. На белые или серые клемы подключаем тот провод который нужно "разорвать" (у меня это масса(-), а на желтую подключаем соответственно противоположный по полярности провод (у меня это плюс(+) – это будет подсветка клавиши когда она нажата. Если нужно "разорвать" плюсовой провод все делается наоборот.

• Цена: $2.79 (покупал за $2.62)

• Перейти в магазин

Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.

Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем ��

Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного. Но всех секретов пока раскрывать не стану ��

Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.

Выбиралась кнопка довольно мучительно — для проекта требовалась качественная кнопка черного цвета с подсветкой и фиксацией диаметром 19 мм или чуть больше. Подходящие нашел:
— ELEWIND за $6,75 aliexpress.com/item/2036094128/2036094128.html
— ONPOW за $7,05 aliexpress.com/item/1306265223/1306265223.html
В моем понимании это слишком большая цена за кнопку. Пришлось искать компромиссный вариант меньшего размера и нашел эту кнопку. Отмечу, что у указанных выше производителей также имеются кнопки диаметром 16 мм, но и они стоят дороже выбранного мной варианта. В тоже время у Huijun (производителя обозреваемой кнопки) в ассортименте отсутствуют аналогичные по конфигурации кнопки больших размеров.

В живую кнопка оказалась меньше, чем рассчитывал — все-таки первоначальный выбор размера был правильным. Нажимать удобно только кончиком указательного пальца, большим пальцем это сделать куда сложнее, особенно обладателям крупных рук. Диаметр движимой части кнопки 13,5 мм. Остальные размеры представлены на странице с товаром в магазине и у меня нет достаточно точного инструмента, чтобы их проверить.

Фото для сравнения размеров:

У продавца имеются кнопки с подсветкой желтого, красного, синего, зеленого и белого цвета с напряжением в 12, 24 и 220 вольт в любых сочетаниях. В описании товара продавец указывает, что при заказе нужно в комментарии уточнить требуемую комбинацию, иначе по умолчанию отправят красную на 220 вольт. Мной был выбран вариант кнопки с зеленой подсветкой на 220 вольт.

При 220 вольтах подсветка существенно ярче — при комнатном освещении хорошо различима, а в темноте вообще «прожектор» ��

Пробовал подключать кнопку к источникам в 12 и 24 вольта — ожидаемо подсветка горит одинаково тускло, при комнатном свете еле различимо, на солнце, думаю, будет не видно совсем. Но и смысла в подсветке на солнце нет, а в темноте даже в таком состоянии подсветка горит достаточно ярко.

Подсветка красивая, равномерного приятно зеленого цвета. Если всматриваться, то середина с символом включения горит чуть ярче, чем ободок, но в глаза это не бросается.

Так как кнопка с фиксацией, то при нажатии кнопка фиксируется внутри (всегда ваш, кэп �� ) на глубине около 2 мм. Фиксация четкая, ничего не болтается, но сам щелчок по звуку какой-то не серьезный. При повторном нажатии (т.е. разжатии) ход кнопки совсем не большой — около 1 мм, после чего она отпружинивает в исходное положение.

При макросъемке заметно, что на движимой части кнопки имеются две царапины — они были изначально, то есть это брак. Ругаться с продавцом не стал, все-таки это Китай — заявленные функции кнопка выполняет и на том спасибо �� Трепать нервы себе и продавцу в данном случае считаю бессмысленным.

Как понятно из описания корпус кнопки изготовлен из металла. Не известно из какого точно металла, но опытным путем выяснил, что он не магнитится — вероятнее всего это алюминий. Кнопка легкая, толщина стенок кажется тонкой, как будто это пластик покрытый фольгой, но думаю что впечатление обманчиво из-за использования легкого материала.

Гайка также выполнена из металла, только, в отличии от кнопки, неокрашенного. Качество гайки неплохое, крутится и затягивает она уверенно, но на резьбе можно увидеть дефекты литья.

Так же у кнопки имеется уплотнитель — тоненькое (около 1 мм или меньше) резиновое кольцо. Резина нормальная, снятие и надевание пережила.

Теперь перейдем к коммуникациям (ох, как громко это сказано в данном случае). На кнопке располагается 5 контактов: два из них, правый и левый, помеченные + и — отвечают за подсветку; остальные 3 отвечают за переключение — в отжатом состоянии соединены NC и C, в зажатом — NO и C. Данный тип кнопки называется 1NO/1NC.

Подсветка кнопки не зависит от её состояния — всегда включена при подключении питания к + и -, но если нужно, чтобы она включалась только во включенном состоянии, то это легко сделать по следующей схеме:

Подсветка потребляет около 0,06 ампера при постоянном напряжении 12 вольт и около 0,005 ампера при переменном напряжении 220 вольт (не уверен, что в последнем случае было произведено корректное измерение, так как сила тока плавно менялась от -0,005 до 0,005; расскажите, как правильно?).

На этом, пожалуй, остановлюсь. Кнопка мне понравилась и даже не смотря на наличие некоторого брака захотелось купить таких еще для будущих проектов. Правда на мой взгляд стоить она должна раза в 3 дешевле, но, видимо, процесс её изготовления достаточно трудоемкий.

Если подключать по моим схемам то при включении тумблера загорается светодиодная лента и лампочка в тумблере, при отключении всё выключается…хочу попробовать как то сделать чтоб лампочка в тумблере загоралась от включения габаритов! Если кому то подробней схему нарисовать обращайтесь…

Лада Ока 2005, двигатель бензиновый 0.8 л., 36 л. с., передний привод, механическая коробка передач — другое

Машины в продаже

Лада 1111 Ока, 2005

Лада 1111 Ока, 1994

Лада 1111 Ока, 2004

Лада 1111 Ока, 1997

Комментарии 14

Я как-то делал, что при выкл. Состоянии горит, а при вкл. Не горит.
А вот как.х.з не помню. сейчас ищу хоть бы по простому подключить тумблер. Спс за схему

Спасибо, единственная понятная схема в интернете

А как сделать чтобы лампочка в кнопке горела всегда?А то не видно куда пальцем тыкать ночью!

ахах АКМ порадовал )))))

Если сравнивать фото прошлого бж, где 3х контактный тумблер изображен и здесь. То подключение не верное. На первой схеме перепутал подключение двух плюсов(входного и выходного) Ориентируйся по меткам на тумблере. В прошлом бж 1 и 2 фото: Слева крайнтй контакт-масса. только для питания диода в тумблере. Крайний правый контакт-это вход плюса, т.е. на этот контакт ты ведешь плюс от пред.блока или акб, как угодно. Ну а средний контакт-это выход плюса на ленту. Т.е. ты ведешь плюс на ленту. и остается у ленты минус, его можно зацепить либо на близжайший болт, либо зацепить на минусовой контакт тумблера, разницы не имеет.

Последнюю схему я честно говоря не понял
По поводу что бы лампочка горела только на габаритай. Мне кажется такое не возможно. Я кучу таких тумблеров разобрал. И в них при положении выкл ни на ленту, ни на лампочку в нем питание подаваться не может. А при включении сразу включается все.

точно…я понял свою ошибку щас исправлю схему

Если сравнивать фото прошлого бж, где 3х контактный тумблер изображен и здесь. То подключение не верное. На первой схеме перепутал подключение двух плюсов(входного и выходного) Ориентируйся по меткам на тумблере. В прошлом бж 1 и 2 фото: Слева крайнтй контакт-масса. только для питания диода в тумблере. Крайний правый контакт-это вход плюса, т.е. на этот контакт ты ведешь плюс от пред.блока или акб, как угодно. Ну а средний контакт-это выход плюса на ленту. Т.е. ты ведешь плюс на ленту. и остается у ленты минус, его можно зацепить либо на близжайший болт, либо зацепить на минусовой контакт тумблера, разницы не имеет.

Последнюю схему я честно говоря не понял
По поводу что бы лампочка горела только на габаритай. Мне кажется такое не возможно. Я кучу таких тумблеров разобрал. И в них при положении выкл ни на ленту, ни на лампочку в нем питание подаваться не может. А при включении сразу включается все.

так правильно схема?

Да, теперь правильно

спасибо что исправил.)

Да не за что) Я когда проводку своей подсветки перебирал, ужаснулся как у меня это все работало.хотя не удивительно что ленты сгорели)

Ахах, а что не так сделал, почему сгорело?))

Не знаю, решил проводку перебрать, потому что подсветка перестала гореть и начали коротить 2 тумблера(когда включал один, второй тух), которые никак между собой не связаны))
