Как можно использовать дисплей от планшета
Последние лет десять, я использовал ноутбук с подключенным дополнительным 19” монитором. Недавно обновил систему, купил системный блок, монитор с приемлемой диагональю и неплохим разрешением. Но привычка использовать два монитора осталась, и это, действительно удобно. Так вот, дополнительный mini монитор решил сделать своими руками из матрицы старого планшета.
В наличии оказалась матрица от планшета Wexler 7” с разрешением 1024x600px. В Китае заказал универсальный скалер и адаптер с LVDS на TTL, т.к. на скалере есть выход только сигнала LVDS, а матрица работает только с TTL сигналом. О небольшой заминке у скалера с канальностью и битностью сигнала я упоминал в видео, так что повторяться не буду. Просто, при выборе скалера, обращайте внимание, сможет ли он выдать тот сигнал, который поддерживает матрица или адаптер-переходник.
Чтобы монитор, сделанный своими руками, из матрицы планшета заработал, необходимо все правильно подключить. Для питания универсального скалера мониторов я использовал блок питания от старого сканера 12v 1,2A, но можно использовать и менее мощный, например 0,5А. На самом скалере нужно выставить питание логики матрицы. У большинства матриц планшетов оно составляет 3,3v. Также, если используется адаптер с LVDS на TTL, тогда нужно дополнительно 2 провода: 1 – питание микросхемы адаптера 5v (можно взять с платы скалера, т.к. на нем имеется блок, понижающий напряжение); 2 – сигнальный провод, отключающий подсветку матрицы и микросхему адаптера, когда выключен скалер. Чтобы внести свои настройки в скалер, можно обойтись без клавиатуры. Соединяя минусовой провод с контактами K0, K1, K2, K3, K4, можно управлять скалером. GND + K0 – включение / выключение скалера; GND + K1 – увеличение яркости / перемещение по меню; GND + K2 – уменьшение яркости / перемещение по меню; GND + K3 – авто настройка / выход из меню; GND + K4 – вход в меню / пункт меню. Такое управление заложено в большинстве универсальных скалеров.
Для удобства использования самодельного монитора из матрицы планшета, я развел модели и распечатал на 3D принтере кейс для скалера, а также откидывающуюся подставку, позволяющую менять угол наклона монитора. Эти 3D модели можно скачать ЗДЕСЬ. Таким образом, можно легко сделать мини монитор из планшета своими руками, подарив старому девайсу вторую жизнь.
Поделиться:
Здравствуйте , есть матрица от планшета 10.1″, 40pin, от Irbis TZ16, после поисков наткнулся, что это возможно аналог типа EJ101IA-01G, по крайней мере пины подсветки и пины Ground по прозвонке совпадают с даташитом. Начал искать конвертер для матрицы, есть скалер V59.
Нашел такой на 40pin, https://ru.aliexpress.com/item/32795864305.html подскажите, подойдет ли он, так как, смотрю, он без микросхемы как на Вашем?
W11, в моем случае, я использовал адаптер с LVDS на TTL, а Вы дали ссылку на LVDS переходник с одного типа шлейфа, на другой, со схемой «поджига» LED подсветки. Это разные вещи, по этому и нет микросхемы. Но по datasheet матрица EJ101IA-01G работает с LVDS сигналом, так что, этот переходник должен Вам подойти. Не забудьте, перед подключением, обязательно проверить распиновку!
admin, Да, я потом тоже подумал, что если в даташите указан LVDS, то можно его заказать. Распиновку само собой проверю. Спасибо за помощь!
здравствуйте, подскажите пож ,на матрицу CLAA101FP05XG 34pin адаптер
uel, ищите по фразе «ttl to lvds 34 pin». Обычно встречаются адаптеры на 40, 50 или 60 пинов. Ваш случай не стандарт.
Как можно использовать дисплей от планшета
Как сделать монитор из планшета-ноутбука
- В теме действуют все Правила форума | Правила раздела «Технотрепалка»;
- Полезные темы на заметку: FAQ по форуму | Экскурсовод «Технотрепалки» | Как убирать изображения под спойлер;
- Основное правило раздела: 1.3 Технотрепалка — не место для флуда. У нас, всё-таки, технический уклон. Для этого есть раздел «Трепалка»;
- Вместо слов «Спасибо!» используйте . Если у Вас меньше 15 постов — нажмите на кнопку под тем сообщением, где Вам помогли, и напишите благодарность.
В этой теме обсуждаем возможные способы сделать монитор из мертвых ноутбуков-планшетов.
В теме нет куратора.
По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, или к ТС в QMS. Как это сделать правильно, что бы вас поняли с первого раза, написано здесь .
Сообщение отредактировал [email protected] — 25.02.17, 12:10
Первым делом посмотри модель матрицы, далее ищи в гугле даташит на матрицу, смотри в даташите распиновку шлейфа, там скорее всего VGA RGB цифровой, большего подсказать не могу, не было повода кавыряться углубленно, хотя недавно мучал матрицу от планшета, думал заюзать как мониторчик да фигушки, оказался там цифровой 16 битный RGB, забросил идею нафиг.
ps.если буш выбрасывать материнку, вышли мне на запцацки 😉
Сообщение отредактировал SAMuelZero — 21.02.13, 00:57
Такое дело: имею монитор от HP550,сам ноутбук сломался.монитор нужно присобачить к планшету по HDMI, или к ББ по VGA.фотки вечером выложу. Маркировка на шлейфе: CT:CAEVC017EW85N2
SPS:495385-001
LCM:15,4WXGA
REV:E.00
Date Code:950894
CT:PCA72033PWHW6P
2008/09/09
Маркировка на плате самого монитора:
DYnamic KM-VO
E25540094V-O
LG.Philips LCD Co.,Ltd. P/N:6870S-0573G
DESC.:LP154WX4-TLCB DESIGNED:2007/12/15
MA6250
Разъем на сам монитор 30-пиновый
Сообщение отредактировал maximroot1 — 01.04.13, 15:00
Весьма не просто, но можно. Сначала лучше попробовать подключить мышь через USB-host. Если работает, то дальше можно не париться.
Если нет, то есть весьма призрачная надежда на то, что root права на планшете получены и отладка по USB работает. Остается только подключиться через ADB и посредством консоли установить любой из VNC серверов на планшет, включить его (тоже через консоль!) и подключиться с компа. Способ весьма трудоемкий.
Что за люди тут собрались. Кто сказал что нельзя? можно и легко, шина в 99% стандартная LVDS, переходники-контроллеры (DVI,HJMDI,VGA) легко заказываются в китае. Цена вопроса 30$ + ожидание.
тоже можно, есть внешние USB-аккумуляторы.
Доброго времени.
Умерли мозги у моего PIPO M9, батарейка ушла на PowerBank, а вот с дисплеем еще разбираюсь.
Узнал про замечательный стандарт передачи данных LVDS и решил поискать что-нибудь подходящее.
Нашел вот такой преобразователь
Дальше, как я понимаю, подойдет любая LVDS плата (если я правильно понимаю), нашел вот такую плату
Вот теперь думаю что нужно еще, умельцы, кто сталкивался, подскажите, а еще лучше покажите как все правильно сделать, правильно ли подобрал и что еще нужно?
Купил как то плату от нетбука hp 1005h вроде. Купил для того чтобы потренироваться в пайке портов и прочего. (хоби такое 🙂 )
Решил сделать неттоп:
1)допоял юсб хаб
2) бп впаял вместо разъема зарядки, для того чтобы бп находился в корпусе неттопа
3) сделал собственное охлаждение пассивное
Забросив это дела на пол года, возился то со старым нетбуком (acer aspire one) то востонавливал отца acer 5620, и вот когда стало скучно бездействовать (а у самого macbook air 11 2013 года, в котором естественно не чего не сделаешь, оперативка впаяна, ссд и так стоит, место в нем нет, работает долго, ну только термопасту менял 🙂 ) достал я эту плату и думал что же сделать.
Из идей было:
1)Вернуться к идеи с неттопом
2) Сделать моноблок
Тк стоит без дела монитор 19 lg1943 решил что моноблок было бы удобно, из того что продумано
1)бп будет впаян в разъем питания монитора, останется 1 кабель в розетку всунуть
2) плата будет полностью помещена в корпус монитора
3) все входы и кнопка включения выведены в удобные места
и тут меня тормознула 1 вещь это подключение монитора
На плате есть выход под vga и все работает, только вот работает на windows 8, а на xp надо подключать стандартную клаву через шлейф чтобы включить монитор.
И тут 1 проблема это то что плата от нетбука и ругаеться на много ньюансов моей задумки.
Тут то и вопрос к вам уважаемые форумчане:
возможно ли монитор всунуть в стандартный порт нетбука и как (думаю возможно но как не знаю)
Монитор разобрал на матрицу шлейф, и судя по проводам имеет 2 лампы.
Возможно какая нибудь правка биос?
Заранее благодарю если кто поможет, как доделаю свои проекты то обязательно сделаю полный обзор что и как делалось.
Как использовать экран планшета как монитор
Почти любой IT-шник, да и в принципе некоторые обычные обладатели планшета мечтают применить его с пользой — подключить к системному блоку, чтобы на планшет выводилась информация, как на обычный монитор. Первое, что приходит на ум — подключить планшет к видеокарте с помощью HDMI — miniHDMI кабеля, при условии, что в планшете и графической карте эти разъемы имеются.
Ведь при помощи HDMI кабеля должен передаваться цифровой сигнал с мультимедиа данными — видео, звук, и т.д. Но проблема состоит в том, что в планшете HDMI разъем является выходом, а не входом. Т.е. передавать изображение на другое устройство (например на монитор или телевизор) он может, а принимать — нет.
Я очень долго искал способ сделать из планшета замену монитору, и поверьте, по крайней мере по состоянию на 2014 год технически (на аппаратном уровне) это реализовать не удастся, разве что кто-то попробует припаять HDMI вход в планшет, принимающий сигнал от видеокарты, либо производители планшетов сами додумаются, и начнут делать планшеты с универсальными HDMI, способны и получать, и передавать сигнал.
Однако расстраиваться не стоит, ведь есть и хорошая новость. Сделать из планшета основной монитор можно на программном уровне. Специальная программа поможет компьютеру распознать планшет, как монитор. Есть три варианта, как можно использовать такой “планшетомонитор”:
- Полная замена стандартному монитору. Можно использовать в экстренных случаях, например, если обычный монитор сломался.
- Планшет с легкостью может превратится в дополнительный к основному монитору. На дисплей планшета может дублироваться все, что происходит на мониторе.
- Экран планшета может стать “продолжением” основного монитора, т.е. например на большом экране вы можете смотреть фильм, а на планшетном экране — читать переписку, управлять любой компьютерной программой с помощью мышки и клавиатуры, читать почту, и в общем-то, делать абсолютно все, что вы обычно делаете на компе.
Установка
Нам понадобится USB кабель для подключения планшета к ПК (либо можно подключаться через Wi-Fi), установить программу на компьютер, и на планшет.
- Устанавливаем на компьютер iDisplay — бесплатно скачать для своей версии операционки можно с официального сайта. Обязательно перезагружаем комп, иначе подключение не состоится.
- Устанавливаем приложение на планшет с Google Play. Оно платное, и стоит 5 баксов (но если сильно хочется испробовать приложение на халяву, воспользуйтесь 4pda.ru.
- Запускаем iDisplay на компьютере.
- Запускаем приложение iDisplay на планшете. Нажимаем на плюсик, чтобы добавить “сервер”, т.е. данные вашего ПК (для подключения через Wi-Fi). Для подключения по USB подключите шнур USB к компу и к планшету, и нажмите кнопку “Подключение по USB”.
- Нас просят ввести IP, порт, и имя. IP-адрес и номер порта можно посмотреть в трее, наведя мышку на iDisplay. Переписываем данные на планшет. В качестве имени введите что угодно.
- Когда все готово, нажимаем “Добавить и подключиться”.
- Далее, если IP и порт введены верно, на экране компьютера появится окошко “iDisplay autorization” с вопросом, желаете ли вы отклонить подключение планшета, подключить единожды, или автоматом подключаться каждый раз при поступлении запроса с планшета. Я рекомендую нажать “Always allow”, таким образом этот вопрос больше выскакивать не будет, и подключение будет происходить автоматом.
- Монитор будет на пару секунд гаснуть, немного поморгает, и успокоится. Затем рабочий стол компьютерной ОС появится на планшете.
Настройка
На этом установка окончена, однако нам нужно выбрать, будет ли планшет в качестве основного, дублирующего или дополнительного монитора. Для этого в ОС Windows переходим в настройки разрешения дисплея (для вызова меню — правый клик мышкой на рабочем столе).
Напротив слов “Несколько экранов” нажмите на маленький треугольник. Если будет выбрано “Дублировать экраны”, все содержимое основного монитора планшет будет повторять, почти как попугай. Параметр “Расширить экраны” даст возможность на двух мониторах отображать разную информацию. Они будут использовать один и тот же рабочий стол, однако могут работать независимо, дополняя друг друга.
А теперь самое интересное. Если желаете, чтобы планшет выполнял роль основного монитора, выбирайте “Отобразить рабочий стол только на 2”, а затем жмите кнопку применить. Затем следует открыть трей, нажать правой кнопкой мышки по значку iDisplay, выбрать “Settings”, и нажать на “launch at Windows startup”, чтобы там появились галочка.
Теперь, когда вы перезагрузите комп, и отключите обычный монитор, при загрузке системы программа автоматически запустится, и вам достаточно будет через планшет подключиться к этой программе, и рабочий стол вашей ОС появится на экране вашего планшета.
Чтобы не быть голословным, я провел эксперимент, будет ли планшет работать в роли монитора, когда я отключу обычный монитор, и записал результат на видео. Я зашел в текстовый редактор, открыл браузер, посмотрел видео через ютуб, и зашел на сайт androidtab.ru, на котором вы читаете эту статью. Подключался к планшету через Wi-Fi, плюс была включена программа для захвата видео с экрана, так что возможно будут видны небольшие задержки на видео. Если подключаться через USB, связь будет стабильнее, а картинка — быстрее. Заранее извиняюсь за качество видео (максимум 480p).
У такого монитора есть пара недостатков. Первое, чтобы пользоваться экраном планшета в качестве монитора, нужно предварительно установить программу, а для этого нужно видеть, что делаете. Т.е. если монитор сломался, нужно подключить к компу другой, рабочий, устанавливать и настраивать прогу, а уже затем отключать монитор, и пользоваться вместо него экраном планшета. Второй недостаток — при запуске системы нужно каждый раз вручную на планшете запускать установку связи с ПК. Ну и третье, самое важное — нужен планшет с хорошим разрешением и довольно большим дисплеем. Тот планшет, что на видео — 7-ми дюймовый, самый дешевый на планете китайский девайс с треснутым стеклом. Комфорта от использования такого “монитора” очень мало, однако планшет на 9-10 дюймов подойдет для таких целей гораздо лучше.
Преимущества: остается возможность сенсорного ввода с планшета; с “монитором” можно лечь на диван, или пойти на кухню, если сигнала Wi-Fi хватит, и пользоваться своим компьютером.
Вторая жизнь старого планшета
Много у кого дома есть планшет. Очень часто он просто валяется без дела, так как безнадежно устарел и перестал использоваться. Многие используют их в качестве читалки или медиапроигрывателя, кто-то в качестве пульта управления умным домом. Я же расскажу, как я подарил ему вторую жизнь.
Планшет достался мне абсолютно бесплатно, со словами «починишь — забирай, а нет — выкинь». Неисправность оказалась банальной — отвалилось гнездо зарядки. Устранил неисправность и он включился и заработал. Надо сказать, планшет был совсем слабенький по характеристикам, просмотр видео безбожно тормозил, веб-серфинг аналогично. Более-менее сносно работала читалка, но мне привычнее читать на телефоне, поэтому отложил его до поры до времени.
Спустя некоторое время на др подарили Raspberry Pi, и вот тут я задумался о дисплее для этого одноплатника. Что-то громоздкое не хотелось, нужно было что-то компактное. Посмотрев в интернет-магазинах существующие варианты дисплеев, понял, что всё не то и не так. Вспомнил про планшет, и сначала пытался использовать его в качестве VNC-клиента. Но задержки были большими, и так работать было не удобно. Нужно было подключить дисплей от планшета напрямую.
Вот он, виновник торжества. Конечно же, так просто его не подключить, так как в Raspberry Pi такого разъема нет. Вообще вариантов подключить дисплей к RPi два — это DSI и HDMI. Первый вариант отпадает, так как протокол MIPI закрытый и простым смертным недоступен. Поэтому остается HDMI, дающий преимущество в виде подключения не только к Raspberry Pi, а вообще ко всему, где есть HDMI. Теперь вопрос, как же это сделать? Для этого существуют так называемые скалеры — контроллеры дисплея, которые есть в каждом мониторе. Обычно они заточены под конкретный дисплей конкретного монитора, но есть и универсальные. Вот такой нам и нужен. Найти его просто на али, введя в поиске display controller или scaler. Главное заказать под нужное разрешение. Они так же бывают и с разными типами входов, и разным питанием, короче, выбор есть. Я заказал такой:
Питается это чудо от 5В 2А, так что любой зарядник от телефона вполне подойдет.
В комплект к нему можно заказать плату управления и пульт, но мне показалась цена в 5 баксов за такую мелочь слишком высокой, тем более, что пульт мне не нужен, хотя кнопки нужны, но об этом далее. Кстати, данная плата идет со встроенным усилителем звука, то есть она берет звук с HDMI и можно подключить динамики либо наушники, благо порт есть.
Я же решил выжать из нее максимум и заказал еще и небольшие динамики все с того же сайта.
Такие вот небольшие трехваттные динамики.
На фото я отпаял разъемы под динамики и кнопки, потому как планировал подпаивать провода напрямую.
И собрал блок кнопок и индикации:
Естественно, для всего этого нужен корпус (хотя кто-то и может использовать это в виде спагетти из проводов). Так как недавно у меня появился 3D-принтер, я решил напечатать корпус и обкатать принтер. А вообще корпус можно делать хоть из фанеры с гвоздями, было бы желание. Короче, после пары вечеров во Fusion 360 и пары десятков часов печати появилось это:
Тут у меня закончился белый пластик и я продолжил печатать фиолетовым (не покупайте нонэйм пластик из Китая — я подбирал параметры под печать несколько часов) :
Без доводки напильником, конечно, ничего не бывает, но как же без этого?
Друг с другом все крепится путем склеивания. Не стал усложнять жизнь поиском винтов необходимых параметров.
Теперь у меня есть полезное устройство, опыт печати, опыт 3d-моделирования и интересно проведенное время. А готовый «мини-монитор» можно использовать как угодно.
Читая Пикабу, пока моделируешь (конечно, не держа его в руках, а используя какую-нибудь подставку):
Или играя в любимые игры детства!
Осталось лишь придумать крепление.
Всем спасибо, кто осилил прочитать до конца.
347 постов 4.1K подписчиков
Правила сообщества
Давайте уважать друг друга — любые аморальные посты выпиливаются, даже если они затрагивают основную тематику сообщества.
В сообществе будут попадаться посты для новичков, поэтому не стоит влетать в пост с минусомётом, направленным на задающих вопросы по теме поста.
Разломать планшет чтобы сделать мини монитор ? Не мелковата диагональ ?
Стоит ещё упомянуть, что скалеры есть под разные типы матриц — LVDS И EDP (узнать какой у вас можно загуглив маркировку матрицы). НО!

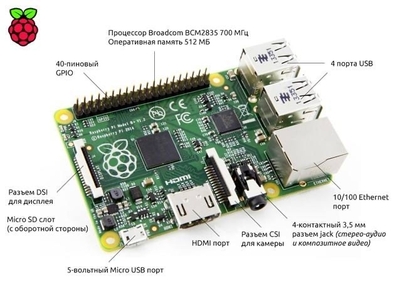

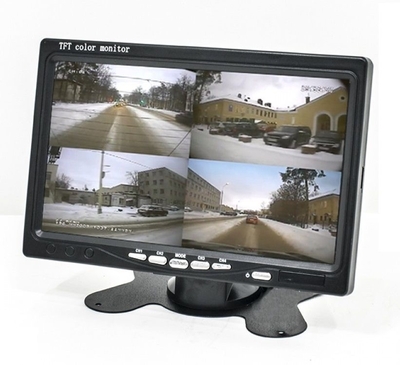

Есть горааааздо более простой и дешёвый способ. На самом деле есть ТРИ варианта подключения дисплея к малинке. На Raspberry Pi помимо озвученных есть ещё композитный видеовыход (тот, что выглядит как разъём для наушников). К нему без проблем подключается автомобильный монитор. А они уж на любой вкус, размер и цену. По умолчанию изо выводится через HDMI, но гайдов, как переключить видеовыход на малинке уйма.
Из плюсов — фабричное исполнение, никаких заморочек с выбором скалера и изготовлением корпуса.
Не понял только, возможность тыкать пальцами в экран сохранилась? Тоже хотел сделать, но под свой планшет не нашёл плату с нужным разъёмом(.
Хмм, валяется Galaxy Tab со сдохшим флешем, что-то руки зачесались мини-телик сделать.
Осталось понять, зачем 😀
