Рация Kenwood TK-3107 русская инструкция
Аккумулятор не заряжен на заводе, необходимо зарядить его перед использованием.
Первоначальной зарядкой аккумлятора после закупки или длительного хранения (более 2 месяцев) не достигается нормальная емкость. После повторения цикла зарядки/разрядки два или три раза, емкость приблизится к нормальной.
- НЕ ПЕРЕЗАРЯЖАЙТЕ АККУМУЛЯТОР, ЕСЛИ ОН УЖЕ ПОЛНОСТЬЮ РАЗРЯДИЛСЯ. ЭТО МОЖЕТ СОКРАТИТЬ ЖИЗНЬ АККУМУЛЯТОРА ИЛИ ПОВРЕДИТЬ ЕГО.
- ПОСЛЕ ПЕРЕЗАРЯДКИ АККУМУЛЯТОРА, НЕ ОСТАВЛЯЙТЕ ЕГО В ЗАРЯДНОМ УСТРОЙСТВЕ. ЗАРЯДКА АККУМУЛЯТОРА БОЛЕЕ 5-ТИ ДНЕЙ МОЖЕТ СОКРАТИТЬ СРОК ЕГО ЭКСПЛУАТАЦИИ.
Совмещение раций TK-3107 по частоте и настройкам
Рация TK-3107 является чисто профессиональной моделью. Это значит, что все настройки редактируются только на компьютере при помощи специальной программы и потом загружаются в рацию при помощи программатора. В заводской поставке в рации загружены базовые настройки и тестовые частоты. Покупатель должен самостоятельно настроить и загрузить в рации нужные настройки и свои рабочие частоты. Либо заказать эту услугу у поставщика, предоставив ему необходимые вам частоты каналов и состояние настроек. Для совмещения раций TK-3107 необходимо считать настройки с основной, настроенной рации и загрузить эти настройки во все остальные рации.
- Окружающая температура должна быть между +5 и +40°C во время зарядки аккумулятора, иначе он может не зарядиться полностью.
- Трансивер должен быть выключен в течение всего времени зарядки. Использование трансивера при зарядке аккумулятора может помешать корректной зарядке.
- Если операционное время аккумулятора уменьшается, даже при полной и правильной зарядке, необходимо заменить аккумулятор.
Подсоедините AC кабель адаптера в гнездо, расположенное с тыльной стороны зарядного устройства, подключите сетевой адаптер в AC разъем.
Двигайте аккумулятор, или трансивер с аккумулятором в зарядное устройство.
Удостоверьтесь, что контакты аккумулятора находятся в контакте с клеммами зарядного устройства.
На зарядном устройстве загорается светодиод и начинается зарядка.
После зарядки аккумулятора KNB-15A в течение 8 часов, извлеките аккумулятор или трансивер с ним из зарядного устройства.
Зарядное устройство не отключается автоматически после полной зарядки аккумулятора.
Отсоедините сетевой адаптер от сети 220В если зарядный стакан не используется.
Обратите внимание: требуется приблизительно 6 часов, чтобы полностью зарядить дополнительный аккумулятор KNB-14.
Установка / Демонтаж аккумулятора
Средняя время работы аккумулятора KNB-15A — 8 часов. Оно вычисляется из расчета 5% времени передачи, 5% времени приема и 90% времени стояния дежурного приема.
Предупреждение
Совместите четыре углубления аккумулятора с соответствующими направляющими на задней части трансивера.
Двигайте аккумулятор по задней части трансивера до срабатывания защелки.
Для извлечения аккумулятора потяните назад до срабатывания защелки и двигайте аккумулятор вдоль трансивера.
| Антенна |
Вкрутите антенну в гнездо для нее, расположенное сверху трансивера, поварачивая по часовой стрелке.
Замечание: Не допускается использование антенны не по назначению.. Использование антенны этими способами может повредить антенну и ухудшить работу вашего трансивера.
Установка поясной клипсы.
Если необходимо, прикрутите поясную клипсу, используя 2 винта 3х8 мм.
Замечание:
Если поясная клипса не установлена, местоположение его установки может стать горячим в течение длительной передачи или, если трансивер находится в горячей окружающей среде. Вы должны удалить поясную клипсу перед снятием аккумулятора.
ПРЕДУПРЕЖДЕНИЕ
НЕ ИСПОЛЬЗУЙТЕ КЛЕЙ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПРЕДОТВРАЩЕНИЯ ОСЛАБЛЕНИЯ ВИНТА, КОГДА УСТАНАВЛИВАЕТЕ ПОЯСНУЮ КЛИПСУ ПОСКОЛЬКУ ЭТО МОЖЕТ ПОВРЕДИТЬ ТРАНСИВЕР. ВЕЩЕСТВО, КОТОРОЕ СОДЕРЖИТСЯ В ЭТИХ КЛЕЯХ, СПОСОБНО РАЗЪЕДАТЬ ЗАДНЮЮ КРЫШКУ ТРАНСИВЕРА.
Установка крышки на гнездо спикер/ микрофона
Крышка на гнездо спикер/микрофона
Если Вы не используете спикер/микрофон, установите крышку на его
гнездо, используя винты 3х6 мм.
Замечание: Чтобы предохранить трансивер от проникновения воды, Вы должны установить крышку на гнездо спикер/микрофона, которой снабжен трансивер.
Установка спикер/микрофона
Вставьте штепсель спикер/микрофона в гнездо.
Прикрутите скобу, закрывающую штепсель, используя винт 3×6 мм.
Скоба, закрывающая спикер/микрофон.
Замечание: При использовании спикер/микрофона трансивер не защищен полностью от проникновения воды..
Знакомство с рации ТК-3107 / ТК-2107
Работа с рации ТК-3107 / ТК-2107
Выключите трансивер поворотом ручки регулировки громкости по часовой стрелке.
Прозвучит сигнал «Би-ип».
Отрегулируйте звук нажатием и удержанием кнопки Монитор, затем поворотом ручки громкости.·
Поверните ручку для выбора желаемого канала.
При получении соответствующего сигнала Вы услышите звук из спикера.
Для вызова нажмите клавишу РТТ, говорите в микрофон своим обычным голосом.·
Держите микрофон на расстоянии приблизительно 3-4 см от ваших губ.
Отпустите РТТ для приема.·
Замечание: Когда аккумулятор разрядится, передача остановится, загорится красным индикатор. См. раздел "Предупреждение о необходимости зарядки аккумулятора на стр. 6.
Вспомогательные функции рации TK-3107
Цель функции ТОТ состоит в том, чтобы предотвратить использование канала одним человеком в течение длительного периода времени.
Если Вы непрерывно передаете в течение 10 минут, трансивер останавливает передачу, и зазвучит тоновый сигнал. Чтобы его остановить, отпустите клавишу PTT. Чтобы возобновить передачу снова нажмите PTT.
Экономия аккумулятора
Функция экономии аккумулятора, уменьшает количество используемой энергии, когда не выполняется никаких операций трансивера (не принимается сигнал, никакие клавиши не нажимаются, и никакие ручки не регулируются).
Если канал не занят и никакое действие не выполнено в течение 10 секунд, включается режим сохранения аккумулятора. Когда сигнал получен, или какое-либо действие выполнено, режим сохранения аккумулятора отключается.
Предупреждение о низком уровне заряда аккумулятора
Эта функция предупреждает Вас, что аккумулятор нужно перезарядить.
При передаче, если мощность заряда аккумулятора стала ниже необходимого значения, индикатор мигает красным. Когда прозвучит тоновый сигнал, передача прекращается. Замените или перезарядите аккумулятор.
Монитор
Когда нет никаких сигналов, шумоподавитель трансивера автоматически заглушает спикер, так что Вы не будете слышать фон. Чтобы вручную деактивировать шумоподавитель, нажмите и держите кнопку Монитор. Это полезно, когда Вы хотите регулировать уровень громкости, или когда Вы должны слышать слабый сигнал. Индикатор СВЕТОДИОД горит зеленым, когда кнопка Монитор нажата.
Использование кодов QT/DQT
Некоторые каналы могут иметь запрограммированный тон QT/DQT. Тон QT/DQT – подтональный сиглнал, который позволяет Вам игнорировать запросы от других абонентов, которые используют тот же самый канал.
Когда Вы получаете сигнал, который имеет тон отличный от установленного в вашем трансивере, Вы не будете слышать этот сигнал. Аналогично, сигналы, что Вы передаете, будут слышать только абоненты, чей тон QT/DQT соответствует тону, установленному в вашем трансивере.
Замечание: Использование каналов, с установленными тонами QT/DQT, освобождает Вас от нежелательных запросов, это не подразумевает, что ваши запросы будут конфидициальными.
Замена резервного аккумулятора Kenwood TM-241a
19.10.2013
Аккумулятор на задней панели управления используется для резервного копирования настроек в микроконтроллере. Если он умирает, микроконтроллер становится запутанным, и он больше не управляет винтом предсказуемым образом. Когда это происходит, необходимо извлечь аккумулятор и припаять на новый.
Шаг 1
Нажмите на язычок, который блокирует подключение питания, и раздвиньте два разъема.
Отвинтите антенну вниз от косички антенны, выходящей из рации, и раздвиньте их.
Отвинтите разъем микрофона от передней панели радио и вытащите его.
Шаг 2
В левой части экрана аккуратно потяните ручку настройки, отделяя ее от радиоприемника.
Верхняя ручка справа — это громкость. Аккуратно вытащите его из рации, чтобы снять.
Нижняя ручка справа — это кнопка шумоподавления. Снимите его так же, как и другие две ручки.
Отложите три ручки в сторону, чтобы их можно было установить позже.
Громкость и ручка шумоподавления являются одной и той же частью и могут быть взаимозаменяемы.
Шаг 3
На правой стороне платы есть винт, который проходит через транзистор, который крепит плату управления к радио. Удалите этот винт и отложите в сторону.
Удалите винт слева, который крепит плату к радио. Отложите это в сторону.
Два винта, которые удаляются на этом этапе, не совпадают. Обратите внимание, какой винт идет с какой стороны. Винт с конической головкой идет слева. Винт с плоской монтажной поверхностью идет справа.
Шаг 4
С помощью вольтметра измерьте напряжение аккумулятора. Напряжение должно быть около 3,0 вольт.
Шаг 5
С помощью крестообразной отвертки № 1 выкрутите два винта, которые крепят верхнюю крышку к радиоприемнику.
Сделайте то же самое с двумя винтами внизу.
Шаг 6
Ниже, где была ручка настройки, есть гайка 7/16 «, которая помогает прикрепить лицевую панель к радиоприемнику. Ее необходимо снять, чтобы снять лицевую панель.
За гайкой находится небольшая шайба. Обязательно снимите его и отложите в сторону, чтобы они не потерялись.
Шаг 7
Оттяните плату управления от корпуса радиоприемника. Это будет немного более упрямым, чем была лицевая панель.
Есть два разъема, которые должны быть отключены. Вытяните достаточно сильно, чтобы разъединить разъемы, но не достаточно сильно, чтобы снять их с монтажной платы.
Шаг 8
Если напряжение ниже примерно 2,75 В, батарею нужно будет извлечь. Используя паяльник, расплавьте припой, удерживая одну из вкладок припоя на плате. Пока припой расплавлен, потяните язычок припоя от платы с помощью пинцета.
Повторите процедуру для другой вкладки припоя.
Аккумулятор крепится к плате кусочком двухсторонней тканевой ленты. Это, вероятно, разорвется, когда вы отсоедините аккумулятор.
Было бы неплохо установить термоусадочную трубку вокруг новой батареи, чтобы она не закорачивала что-либо на плате управления.
Шаг 9
Есть две вкладки, которые находятся под боками лицевой панели. У них есть тенденция разбивать пластик поверх них при снятии крышек. Чтобы предотвратить это, нажмите на крышку на боковой стороне, сразу за лицевой панелью и снимите крышки.
Поднимите заднюю часть верхней крышки и сдвиньте ее к задней части радиоприемника, чтобы отсоединить три выступа на передней панели.
Повторите для нижней крышки радио.
Шаг 10
Под гнездом для микрофона есть гайка. Это не стандартная шестигранная гайка. Он имеет четыре выемки по краю гайки. Пара плоскогубцев с защелкивающимися кольцами хорошо зацепляет выемки, позволяя снять гайку.
Шаг 11
Нанесите небольшое количество жидкого флюса на припой, оставленный на контактных площадках.
Используя оплетку для удаления припоя, иногда также называемую фитилем для удаления припоя, удалите старый припой.
Используя изопропиловый спирт и кислотную щетку, удалите остатки флюса с доски.
Шаг 12
На каждой из четырех сторон (сверху, снизу и с каждой стороны) лицевой панели имеется винт. Удаление этих винтов позволит снять лицевую панель с корпуса радиоприемника.
На этом этапе используются два типа винтов. Винты сверху и снизу отличаются от винтов с боков. Обратите внимание, какой стиль винта используется на каждой стороне.
Шаг 13
Используя больше флюса и немного нового припоя, припаяйте новую батарею на плату.
Убедитесь, что соблюдается правильная полярность.
Шаг 14
Лицевая панель теперь может быть удалена из корпуса радио. Аккуратно потяните за лицевую панель, чтобы отделить ее от радио. Это может потребовать немного покачивания, чтобы удалить.
Будьте осторожны при снятии передней панели. Известно, что разъемы внутри имеют слабые паяные соединения, и их можно снять с монтажной платы.
Комментарии
Самый лучший мануал по ремонту, только по нему смог починить свою аппаратуру
Также вас могут заинтересовать
Замена сим-карты Alcatel OneTouch Evolve
Замена беспроводной карты Acer Aspire One P1VE6
RYOBI P422 Замена защитного кожуха
Ремонт Kitchenaid KTT340OB0 Поймать рычага
Замена батареи HP Mini 110-3735dx
Замена задней камеры HP Slate 8 Pro
Удобный поиск
Вам могут помочь
Nicom, ремонт мобильной и бытовой техники
Сервисный центр в Медведково
Атлант Сервисный Центр
Сломалась автомобильная радиостанция Kenwood?
Оставьте заявку на ремонт автомобильной радиостанции или просто задайте вопрос мастерам и с вами свяжутся представители сервисных центров для устранения неисправности.
Инструкция по эксплуатации Kenwood TH-F5
Установка литиевого аккумулятора.
— прижмите аккумулятор к радиостанции так, что бы зубцы
аккумулятора вошли в соответствующие прорези вниз
радиостанции.
— Задвиньте аккумулятор в направлении, показанном на
картинке до защёлкивания на месте.
Для снятия батареи нажмите на фиксатор батареи вниз и,
удерживая его в этом положении, снимите батарею.
Предостережения при работе с Литиевым
аккумулятором.
1. Не заряжайте литиевый аккумулятор если он уже
2. После полной зарядки отсоедините аккумулятор от
зарядного устройства, если пройдёт кратковременное
отключение бытовой сети 220 В, зарядное устройство
перезагрузиться и начнёт заряжать снова – это
приведёт к избыточному заряду и повреждению
аккумулятора.
3. Во время зарядки аккумуляторов обязательно
4. Не вскрывайте аккумулятор и не кидайте в огонь.
Процесс зарядки литиевого аккумулятора.
Аккумулятор поставляется с завода не заряженным,
поэтому вам необходимо зарядить аккумулятор перед
использованием радиостанции.
— Заряжать аккумулятор можно отдельно от радиостанции
или
вместе с ней
— индикатор зарядки горит красным во время зарядки. Когда
индикатор зарядки загорается зелёным цветом, это значит,
что батарея заряжена.
— требуется примерно 3 часа, что бы зарядить полностью
разряжённый литиевый аккумулятор.
KENWOOD TK 3107 инструкция по эксплуатации онлайн — страница 3
Инструкция KENWOOD TK 3107 для устройства рация содержит страницы на русском языке.
Размер файла: 385.08 kB. Состоит из 7 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
САЛОН СРЕДСТВ СВЯЗИ 5-5.RU (495) 646 – 06 — 55

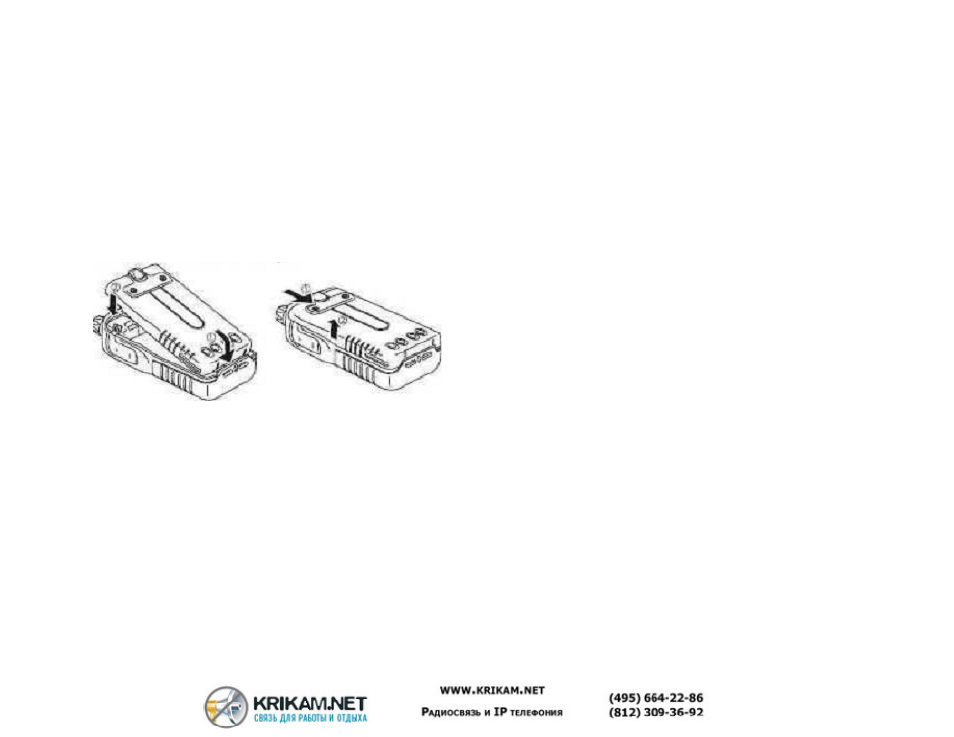

Установка/Демонтаж аккумулятор а
Средняя время работы NiCd аккумулятора, снабженного KNB-15A — 8 часов. Оно вычисляется из расчета 5 % времени передачи, 5 % времени
приема и 90% времени стояния дежурного приема.
НЕ ДОПУСКАЙТЕ КОРОТКОГО ЗАМЫКАНИЯ НА КЛЕММЫ БАТАРЕИ ИЛИ ПРИБЛИЖЕНИЯ ИХ К ОГНЮ.
НИКОГДА НЕ ПЫТАЙТЕСЬ ОТДЕЛЯТЬ КОЖУХ ОТ АККУМУЛЯТОРА.
Совместите четыре углубления аккумулятора с соответствующими
направляющими на задней части трансивера.
Двигайте аккумулятор по задней части трансивера до срабатывания защелки.
Для извлечения аккумулятора потяните назад до срабатывания защелки и
двигайте аккумулятор вдоль трансивера.
Установка антенны
Вкрутите антенну в гнездо для нее, расположенное сверху трансивера, поварачивая по
часовой стрелке.
Замечание: Не допускается использование антенны не по назначению.. Использование антенны этими способами может
повредить антенну и ухудшить работу вашего трансивера.
Установка поясной клипсы.
Если необходимо, прикрутите поясную клипсу, используя 2 винта 3х8 мм.
Если поясная клипса не установлена, местоположение его установки может стать горячим в течение
длительной передачи или, если трансивер находится в горячей окружающей среде.
Вы должны удалить поясную клипсу перед снятием аккумулятора.
НЕ ИСПОЛЬЗУЙТЕ КЛЕЙ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПРЕДОТВРАЩЕНИЯ ОСЛАБЛЕНИЯ ВИНТА, КОГДА
УСТАНАВЛИВАЕТЕ ПОЯСНУЮ КЛИПСУ ПОСКОЛЬКУ ЭТО МОЖЕТ ПОВРЕДИТЬ ТРАНСИВЕР. ВЕЩЕСТВО,
КОТОРОЕ СОДЕРЖИТСЯ В ЭТИХ КЛЕЯХ, СПОСОБНО РАЗЪЕДАТЬ ЗАДНЮЮ КРЫШКУ ТРАНСИВЕРА.
