Как разбортировать колесо с датчиком давления в шинах

TPMS. Разбортировка своими руками.

Как известно, MPS-3 дорестайлингового поколения оснащен системой контроля давления в шинах. У этой системы есть масса плюсов. Я уже трижды благодаря ей замечал проблемы с шиной до существенных проблем, несмотря на привычку регулярно проверять колеса.

У системы, однако, есть и очень большой минус — зарегистрировать в ней можно только два комплекта датчиков.
Но если у Вас более двух комплектов колес, возможны следующие варианты:
1) мириться с неработающей системой на незарегистрированном комплекте колес
2) прописывать комплект при установке у дилера, либо с помощью NMPS Diag
3) перекидывать резину на диски с зарегистрированными датчиками
4) использовать клоны датчиков
5) переставлять датчики

Сразу замечу, что с NMPS Diag я долго и упорно пытался провести регистрацию, но пока безрезультатно. С этим еще предстоит разобраться.

Перекидывание резины это сразу две затраты: деньги и время. Причем со вторым все очень плохо, например, моя прошлая балансировка 32′ резины МТ заняла суммарно часа три, это за несколько визитов на шинки, с прокручиванием шины на диске, переворачиванием шины целиком и так далее.
Поэтому, в качестве выбора возможного решения, я решил переставить датчики. Датчик вполне легко снимается со штуцера. Так что если у Вас есть третий комплект резины, можно собрать его на штуцерах без датчиков. А их уже, по необходимости, переставлять.
Вариант хорош тем, что полностью разбирать колесо не потребуется, так что вполне можно обойтись без балансировки. Это и дешевле и, что важно — быстрее.

Из интереса я решил попробовать перестановку датчиков произвести самостоятельно. Тем более недавно я приобрел на пробу подуставшие Дюратраки, на которых в ближайшее время буду ездить взамен Гудричей МТ, с которых и решил снять зарегистрированные в TPMS датчики.

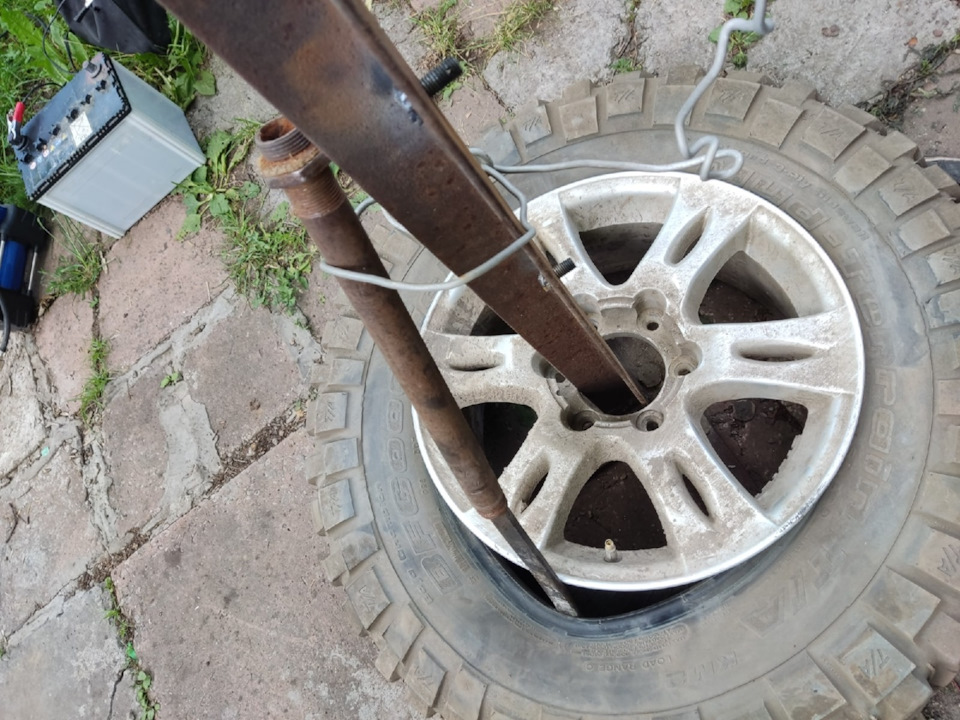

Для разбортирования я изготовил "станочек" (лишний повод воспользоваться сварочным аппаратом, который я как раз сейчас начал осваивать). Конструкция очень проста. Это стойка, на которой лежит колесо, с прикручивающимся плечом, в которое упирается домкрат, которым отжимаем шину.

Фото в бортжурнале Mitsubishi Pajero Sport (3G) Джек слишком перекашивается, им у меня отжать не вышло А вот штатный домкрат отлично справляется для уменьшения площади соприкосновения используется лапка, высота утопающей части 7 см, этого достаточно для разбортировки Фото в бортжурнале Mitsubishi Pajero Sport (3G) Лапку можно выставить не около диска, а прямо в середину шины, так даже удобнее

После точечного отжатия, в случае шины с толстой боковиной, нужно провернуть шину и повторить операцию. Дюратраки проворачивать не пришлось, они очень мягкие и после первого отжатия проходимся обычной шиномонтажной монтировкой, отбортируя колесо от внешнего обода диска.

Кстати, если будете делать подобный "станочек", обязательно подстрахуйте лапку от выскакивания. Например, проволочное кольцо, чтобы свободно ходило по стойке. Иначе вся конструкция может "выстрелить".

Далее все просто — нужно снять (поставить) датчик. Если отжимать аккуратно и не прямо около датчика, он остается на месте. Иначе может отстегнуться, тогда придется отжимать колесо от диска и доставать датчик рукой.

Фото в бортжурнале Mitsubishi Pajero Sport (3G) Особых усилий не потребуется, а для удобства можно прихватить монтировку к стойке.

Далее все предельно просто — колесо нужно накачать. Из восьми колес только на одном пришлось немного прижимать рукой шину к диску, все остальные накачались без моего участия.
К слову, диск шириной 7′, шины 10′.

Фото в бортжурнале Mitsubishi Pajero Sport (3G) Шина бортируется самым обычным компрессором

Что же по итогу? Сама перестановка датчиков производится довольно быстро, буквально 5 минут на операцию "снять/поставить". Если придется снимать колеса с автомобиля, конечно, будет дольше.
И еще, конечно, нужна сноровка.
Первый диск я отжимал дольше всего, еще и коцнул его покрытие. И датчик "отстегнул". В последующем я ставил лапку дальше от диска, так колесо сильнее деформируется, медленнее отделяется от обода и легче контролировать процесс. Как только "линия раздела" приблизится к датчику, нужно приложить усилие лопаткой, чтобы отвести шину от датчика.
На Гудричах усилие ощутимое, а Дюратраки контролируются буквально "мизинчиком".

Фото в бортжурнале Mitsubishi Pajero Sport (3G) Дюратраки очень легко деформируются, открывая доступ к датчику.

Балансировка ни одному Дюратраку не потребовалась, новых биений не появилось. Гудричи пока не проверял, но, думаю, сюрпризов не будет.

Из минусов, один из датчиков я плохо закрепил, он спустя 500 км примерно отделился от штуцера и сломался. Я его заменю и придется опять пытаться дружить с NMPS Diag.
Будет очень иронично, если на этот раз все получится и больше заморачиваться с перестановкой датчиков не придется (комплект датчиков из китая обходится в совершенно скромные четыреста рублей за штуку).

Далее перестановку датчиков таким способом я буду избегать, по крайней мере если один из комплектов колес на автомобиле. Но для меня было важно попробовать это сделать самостоятельно.

Как разбортировать колесо с датчиком давления в шинах

Очень важными составляющими автомобиля являются колеса. От их состояния напрямую зависит безопасность человека во время поездки. Поэтому они требуют не меньшего внимания, чем остальные детали машины. А точнее, постоянного контроля давления в шинах. Проверять его необходимо регулярно, так как неправильные показатели могут привести к массе проблем.

Избыточное либо недостаточное давление в шинах влияет не только на преждевременный износ резины, но и на управляемость авто. Особенно остро это ощущается в зимнее время на скользкой дороге. Для контроля измерений чаще всего используются манометры, но иногда о проблемах с количеством атмосфер в колесе может оповестить специальный датчик.

Что такое датчик давления? Это специальный прибор для контроля количества атмосфер в автошине. Он является малогабаритным и иногда может измерять не только давление, но и температуру воздуха в покрышке.

Такие устройства делятся на несколько типов:

по принципу действия;
по месту установки;
по способу измерений.

Датчик давления колес

Такие приборы можно разделить на штатные, например система ТРМS (tyre pressure monitoring system), а также не штатные, типа простейших недорогих устройств, которые не требуют специального оборудования. Систему ТРМS устанавливают еще на заводе на некоторые модели авто. Но если таковой нет, то купить ее и установить в автосервисе не составит особого труда.

Стоит она дорого, поэтому не каждый автолюбитель может ее себе позволить. Но давление контролирует она качественно, и к тому же может быть оборудована даже измерителем внутренней температуры воздуха колеса.

После установки происходит следующий алгоритм действий:

Задается оптимальное значение рабочих параметров системы (минимальный и максимальный предел давления).
Котроллеры собирают все необходимые данные по каждой отдельной шине.
Показания передаются на трансивер.
Передача осуществляется с частотой около 3 секунд через Bluetooth.
Происходит обработка полученной информации и сравнение с установленными параметрами.
Если выявляются какие-либо отклонения от нормы, то программа оповещает об этом звуковым либо световым сигналом.

Как установить и настроить датчик

Все контролирующие устройства можно разделить на несколько групп по способу определения давления:

механические;
электронные внешние;
электронные внутренние;
работающие с помощью ПО.

Механические модели являются самыми простыми и дешевыми. Крепятся они на место ниппельного колпачка без использования каких-либо дополнительных инструментов. Принцип их действия основывается на смещении колпачка под давлением воздуха. Если он зеленый, то давление в норме, а если красный, то нужно проверять шину и подкачивать. Следить за их работой можно только визуально, так как никаких световых и звуковых сигналов они не выдают. Настраивать тоже не нужно, так как модель не электронная.

Устанавливаются они снаружи камеры и передают показания на блок с дисплеем. В данном случае нет необходимости постоянно смотреть на датчик и визуально оценивать состояние шин. Всю работу делает электроника, владельцу остается только реагировать на сигналы. Установить такую систему можно самостоятельно, главное — ввести правильные параметры максимального и минимального давления.

Внутренние электронные устройства встраиваются внутрь бескамерной шины вместо ниппельных грибков либо крепятся на внутренней поверхности колеса. Они оснащены микрочипом, который собирает все показания (температура внутри колеса, скорость вращения, показатели Бар) и передает на трансивер. Установка такой системы требует обращения к профессионалам, работающим в автосервисах.

Самыми сложными и дорогостоящими являются системы, которые передают показания на смартфон водителя с помощью специального ПО. Это очень удобный и надежный контроллер, который также проверяет не только давление в шине, но и температуру и скорость вращения колеса.

Датчик давления шин «Мазда СХ-5»

Виды датчиков и принцип их действия

Как упоминалось ранее, бывают внешние и внутренние измерительные приборы. К внешним относятся маленькие колпачки, которые устанавливаются на ниппель. Они являются своего рода блокираторами воздуха в шине. Если происходит спад давления, то колпачок меняет цвет сначала на желтый (некритичное понижение), потом на красный (критичное понижение давления). За такими приборами можно только наблюдать, никаких показаний они не передают. Минусом таких устройств является то, что они не защищены от повреждений и их легко можно украсть. Такой маленький прибор могут незаметно скрутить голыми руками даже в пробке.

Внутренние модели надежнее, чем внешние, но стоят дорого. Украсть либо повредить их невозможно, так как они находятся внутри колеса. Также они практичны, так как вся проверка автоматическая, без участия человека. Их минусом является цена и сложность настройки некоторых моделей. Еще такой прибор требует полного обнуления после того, как он срабатывает.

Как поменять резину Autel с датчиком

Произвести замену шины с датчиком может быть не так уж и просто. Все потому, что неосторожный монтаж либо демонтаж шин может привести к их повреждению. И вследствие этого нарушится работа всей системы в целом. Менять шину с датчиком лучше в специальном автосервисе. При этом напомнить мастерам о том, что она с датчиками, будет не лишним. При неаккуратной работе можно их повредить, а стоят они недешево. Также следует внимательно следить за тем, чтобы все колеса поставили на свои места, иначе если их поменяют, то система не будет давать точные показания. Она получает настройки на каждое отдельное колесо, а если происходит их замена, то в программе будет сбой.

Если необходимо снять шину самостоятельно, то сначала следует отделить наружный борт, начиная с противоположной вентилю стороны. Далее отделить внутренний, при этом контролировать, чтобы внешний борт не давил на контроллер. Для перекидывания наружного борта понадобится монтажная лопатка, которую необходимо установить в 15 см от клапана и произвести перекидывание. С внешним бортом следует сделать то же самое.

Активация датчика на «Мерседесе»

Такая система всегда работает на автомате, но бывают ситуации, когда требуется переустановить параметры. Активировать датчик самостоятельно вполне возможно. Это потребуется сделать в случае замены колеса либо изменения прежних значений давления. Если система не перезагрузилась автоматически с подкачкой колес, то ее нужно перезапустить вручную. На рулевом колесе имеется кнопка сброса, которую и понадобится нажать. После этого начнется общая проверка, об окончании которой система оповестит надписью на дисплее.

Решаясь купить для машины систему проверки давления, необходимо заострять свое внимание на практичности использования. Более сложные приборы хоть и стоят дороже, зато обеспечивают полный контроль над колесами и безопасность владельца.

Как делать шиномонтаж колес с датчиками давления

Оборудование TPMS – полезная опция, которой комплектуются современные автомобили. TPMS контролирует давление в шинах и сигнализирует об изменении параметра на бортовой компьютер.

Если на вашем авто установлено подобное оборудование, это не препятствие для проведения быстрого и качественного шиномонтажа. Но справиться с этой задачей самостоятельно сложно, поскольку требуется применение специализированного оборудования. На вопрос, как делать шиномонтаж колес с датчиками давления, ответ прост – посетите ООО «Tuningberg», где опытные мастера выполнят работы в минимальные сроки. Наши механики визуально определяют наличие контрольного оборудования, но безопаснее предупредить о гаджете заранее, поскольку датчики очень хрупкие и подвержены поломкам.

Датчики давления

При замене колес требуется повышенная аккуратность, которую обеспечат наши мастера.

Особенности бортирования колес с датчиком давления

Установленный датчик давления не является серьезным препятствием, но требует соблюдения мер предосторожности при монтаже или демонтаже резины.

Лапа станка заводится с противоположной стороны от местоположения датчика.
При прокручивании колеса следите за тем, чтобы шина не давила на прибор.
Отделение внутреннего борта происходит аналогично.
При перекидывании наружного борта монтажное устройство позиционируется на расстоянии 15 – 20 см после датчика по ходу движения.
Плавными нажатиями колесо освобождается от шины. Переброска проводится с соблюдением мер предосторожности.
Монтаж осуществляется в обратном порядке после качественного намыливания резины.
Установка начинается с места, расположенного в 15 – 20 см после датчика.

Во время процесса недопустимо прилагать к прибору внешнее воздействие. Из описания понятно что провести работы, не обладая навыками и без применения специализированного оборудования, невозможно.

Нюансы работы внутренних датчиков

После установки колес компьютер не воспринимает сигнал, и это нормально, поскольку стоящие рядом автомобили будут передавать несоответствующую действительности информацию, поэтому требуется перекодировка контрольного оборудования. Эта операция проводится быстро:

механик подносит к датчику устройство, записывающее сигнал;
шифратор подключается к бортовому компьютеру, информация записывается.

После этого схема приходит в норму и исправно функционирует.

Почему шиномонтаж доверяют ООО «Tuningberg»

В нашей компании работают квалифицированные механики, с большим опытом работ по шиномонтажу колес, оснащенных датчиками давления. Они применяют современное высокотехнологичное оборудование и точно следуют рекомендованным этапам работ. В результате наши клиенты защищены от брака и поломок.

Самостоятельные работы могут привести к неисправностям сложной техники, устранение которых потребует времени и дополнительных расходов.

Компания выдает гарантийные обязательства на все виды выполненных работ и примененные материалы. Мы всегда готовы взять на себя ответственность за полученный результат.
Рабочие площади укомплектованы высокотехнологичным оборудованием, а персонал высококвалифицированный, поэтому мы предлагаем клиентам широкий перечень услуг.
Удобное расположение мастерской с местами для стоянки автотранспорта.
Оптимизированное производство позволяет снижать стоимость наших услуг. У нас прозрачное и открытое ценообразование, мы не навязываем ненужный ремонт.

Звоните и приезжайте. Сотрудники ООО «Tuningberg» готовы справиться с самой сложной проблемой. Наша компания – надежный и ответственный партнер.

IBLOCK_ID] => 6 [NAME] => Как делать шиномонтаж колес с датчиками давления [

NAME] => Как делать шиномонтаж колес с датчиками давления [PREVIEW_TEXT] =>

Установленные датчики давления в шинах могут усложнить самостоятельный шиномонтаж, так как вся процедура замены резины немного изменится. В этой статье вы узнаете, как профессионалы проводят шиномонтаж колес с датчиками давления и на какие нюансы стоит обратить внимание. А также почему лучше обратиться к профессионалам, а не пытаться делать это самостоятельно.

PREVIEW_PICTURE] => 604 [DATE_CREATE] => 19.10.2020 18:50:49 [

DATE_CREATE] => 19.10.2020 18:50:49 [DATE_ACTIVE_FROM] => 08.01.2021 19:37:00 [

DATE_ACTIVE_FROM] => 08.01.2021 19:37:00 [PREVIEW_TEXT_TYPE] => html [

TMPS: стоит ли ставить систему контроля давления в шинах и как её ломают в шиномонтаже

Ещё не так давно система TPMS считалась атрибутом автомобиля очень высокого класса. Сейчас она встречается всё чаще и чаще, и, скорее всего, скоро наступит то время, когда эту систему заставят ставить на все новые автомобили наряду, например, с уже обязательной ABS. Во всяком случае в некоторых странах такое время уже наступило. Одним словом, пора уже разобраться, как эта штука работает, действительно ли её очень часто выводят из строя шиномонтажники и можно ли поставить её в автомобиль самостоятельно.

На вкус и цвет…

Все системы контроля давления в шинах можно разделить на два типа в зависимости от принципа их работы. Первый вариант – самый популярный. В таких системах используются датчики, которые стоят непосредственно в колёсах. Второй вариант встречается реже и, наверное, потихоньку уйдёт в прошлое. В нём нет отдельных датчиков, а работает он за счёт датчиков системы ABS. Разберёмся с обеими конструкциями чуть подробнее.

Как я уже сказал, в первом случае в каждом колесе стоит датчик, который может считывать давление внутри шины, а иногда и температуру. Эти датчики тоже бывают двух видов: первые стоят внутри колеса, вторые – снаружи. Обычно всё же встречаются внутренние, которые крепятся к вентилю. На сегодня это самая популярная система. Преимуществ у неё много: датчики внутри колеса работают надёжно, а сам вентиль служит антенной, которая передаёт сигнал с каждого колеса на свой блок. Сигнал от этих датчиков вполне уверенный, так что «глючит» такая система редко. Но есть у неё и недостатки.

Во-первых, эти датчики работают как передатчики, и им жизненно необходимы батарейки. Срок службы этих батареек разный, в среднем их хватает на пять-семь лет. А менять их нельзя. Любое, даже самое незначительное повреждение датчика чревато утечкой воздуха, так что теоретически они неразборные. Поэтому как только в нём садится батарейка, его нужно менять на новый.

Во-вторых, процесс замены довольно трудоёмкий. Необходимо снимать колесо, разбирать его, менять датчик, всё собирать обратно и балансировать.

Датчики, которые установлены снаружи, таких недостатков лишены. Их ставят вместо колпачков на вентилях, так что замена такого датчика – секундное дело. Но на этом их преимущества перед внутренними датчиками заканчиваются. Во-первых, что легко поставить, то легко и снять, и этим пользуются воришки. Во-вторых, эти датчики работают в агрессивной среде и выходят из строя быстрее внутренних. В-третьих, они мало влияют на балансировку (они легче, чем внутренние), но из-за того, что стоят на месте ещё более лёгких колпачков, могут на высокой скорости изменять положение вентиля. А это грозит травлением воздуха. Ну и, наконец, последнее. Принцип работы датчика таков, что он давит на золотник и запирает воздух в шине самим собой, а не золотником. И если датчик испортится, он начнёт пропускать воздух через себя. А это уже гарантированно спущенное колесо.

Система контроля давления в шинах, работающая с помощью датчиков ABS, далеко не так совершенна. Точнее, она вообще не совершенна. Само собой, даже самый дорогой датчик ABS понятия не имеет, какое там в шине давление. Поэтому система способна только отслеживать с помощью ABS скорость вращения каждого колеса и делать далеко идущие выводы.

Если колесо сильно спустит, его диаметр станет чуть меньше, крутиться оно будет чуть быстрее. И тогда система контроля давления начнёт подозревать, что что-то пошло не так. Но не всегда. На низкопрофильных шинах она может вообще не заметить, что воздух из шины убежал, а с шинами RunFlat она вообще толком не работает. И это ещё не всё самое плохое.

Хуже, что такая система считает проколом вообще любое затяжное изменение скорости вращения какого-то колеса. А такое происходит с машиной и в нормальной жизни. Например, при затяжном повороте, когда внешнее колесо проходит более длинную дугу и вращается быстрее внутреннего. В этом случае система контроля давления может подумать, что шина испустила дух и выдать на панели «ахтунг». Кстати, так как эта система давления физически не видит, то и показать она его не может и в случае чего только предупреждает, что давление упало. А вот предыдущая, с отдельными датчиками, способна показывать давление в каждом отдельном колесе.

У хорошей системы есть важная особенность: она может предупредить водителя о том, что колесо стало спускать на ходу. Если оно не дай бог стрельнет, водитель почувствует это и без всяких TPMS, а вот небольшой прокол он заметит не всегда. Мало того, на современных переднеприводных автомобилях можно вообще не заметить, как спустило заднее колесо, и дожевать на ходу шину диском. Вот в этих ситуациях и спасает TPMS.

А если сам?

Тяга к прекрасному у нас развита ненормально сильно, поэтому желание сделать свою машину чуть лучше есть почти у всех. Конечно, возникает вопрос и по поводу TPMS: нельзя ли вкорячить в свою машину нечто подобное? Можно. Но начнём с чего-то попроще.

В продаже встречается самый примитивный аналог такой системы – колпачки на вентили, которые меняют цвет в зависимости от давления в шине. Стоят они вообще копейки – в Интернете я нашёл их по 340 рублей за комплект из четырёх штук. Такую, с вашего позволения, «TPMS» ставить просто: открутил с ниппелей колпачки, накрутил эти чудо-устройства, и всё – счастье. Но не абсолютное.

Главный недостаток – это необходимость ходить вокруг машины и смотреть на цвет этих колпачков. Сидя внутри, да ещё и на ходу, ничего, конечно, понять невозможно. Так что, как ни крути, а это самый настоящий эрзац, и полноценную систему TPMS эти штуковины заменить не могут. К тому же они работают по принципу «нормально или нет» и показать значения давления не могут. Правда, есть особо продвинутые колпачки – трёхцветные. В них зелёный цвет обозначает норму, жёлтый – тревогу, красный – всё, приехали. Но в любом случае точность этих приспособлений очень низкая, и ориентироваться на них не стоит. Не знаю насчёт всех производителей, но пока идеальных изделий в природе не встречал. Может, конечно, они и существуют, но это не точно.

Другой недостаток «умных колпачков» – это их вес. На скорости они дают слишком большую нагрузку на вентиль, что чревато теми же самыми утечками воздуха из шины. И, наконец, они почти всегда намертво прикипают. Обычные пластиковые колпачки открутить намного проще, чем эти чудеса техники из алюминия или латуни. Кстати, эти два металла сами по себе образуют электрохимическую пару, поэтому при необходимости просто подкачать колесо такие датчики часто приходится просто срезать и выкидывать. Ладно, они хотя бы стоят копейки – не жалко.

Если хотите недорогого эксперимента, попробовать можно. Но всё же это даже близко не TPMS. А ведь при желании её всё-таки можно поставить. Почти что полноценную!

Почти полноценную – потому что экранчик всё равно придётся ставить отдельно. В комплектах, которые есть в продаже, всегда наличествует сам дисплей (в нём же – приёмник сигнала с датчиков) и набор датчиков. Датчики бывают разными: и внутренними – на вентилях, и внешними – на колпачках. В первом случае всё выглядит вообще по-взрослому – как штатная система TPMS, но с отдельным экраном. Судя по отзывам, некоторые такие системы работают прекрасно. Показания у них точные, надёжность вопросов не вызывает. Вот только цена кусается. Комплекты за три тысячи могут показать давление в шине, а могут – в жилом модуле МКС. Как повезёт. Более дорогие и от хорошего производителя работают намного точнее. Но и стоят они дороже – тысяч от пяти-шести и до пятнадцати.

Монтаж, как вы понимаете, несложный. Особенно с внешними датчиками-колпачками: накрутил их вместо штатных колпачков, прилепил в салоне экран и радуешься жизни. С внутренними надо повозиться: разбирать колёса и менять вентили.

С приёмниками-дисплеями есть тонкость: некоторые из них передают сигнал по радиоволнам и включаются просто в прикуриватель. Такие системы могут терять сигнал от любых помех.

Наиболее навороченные TPMS, предназначенные для самостоятельной установки, работают через блютуз и коннектятся со смартфоном. Схема рабочая и удобная, хотя и недешёвая.

Что сломалось?

Сама по себе система TPMS вполне надёжная и выходит из строя редко. Почти все причины отказа TPMS связаны с отсутствием сигнала от датчиков. В первую очередь виноваты севшие батарейки (как я говорил выше, обычно приходится менять не батарейки, а датчики целиком). Вторая причина молчания датчика – это его физическое повреждение. Есть мнение, что эти датчики очень легко уничтожить в шиномонтажной мастерской. Это одновременно и правда, и неправда. Посмотрите, как их может сломать криворукий шиномонтажник.
