Клапан рециркуляции картерных газов на что влияет

Система вентиляции картера двигателя, принцип работы, PCV.

Между деталями ЦПГ существуют определенные тепловые зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры (с учетом того что поршневые кольца не обеспечивают 100% герметичности в виду особенности конструкции), через них из камеры сгорания в картер всегда проникают не сгоревшие частицы и газы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряются смазывающие свойства и срабатывается присадочный пакет. Стоит отметить, что подобный эффект проявляется у абсолютно любых моторных масел. Попадающие в картер двигателя пары топлива, продукты горения, частицы сажи и воды неизбежно меняют состав масла, превращая его в масляную эмульсию с различными примесями, конечно после прогрева двигателя до рабочей температуры легкокипящие фракции этих паров испарятся (воды и топлива), но тяжелые — останутся, неизбежно окисляя и засоряя масло. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление — десятки атмосфер. В связи с этим газы, вырывающиеся с огромной силой, неизбежно попадают в картер, грозя выдавливанием сальников, прокладок, нарушению герметичности соединений с последующей потерей масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной калиброванной эжекционной трубки) и закрытая, или принудительная система вентиляции (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства, хотя многие из них все еще бороздят просторы вселенной отечественное бездорожье. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы вместе с масляным туманом выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» существенным загрязнением атмосферы.

Принцип работы принудительной системы вентиляции картера (PCV).

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем, т.к. давление картерных газов минимально. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание не отфильтрованного атмосферного воздуха внутрь двигателя, вместе с пылью и водяными парами. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной износа ЦПГ и как следствие потери компрессии и расхода масла.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан PCV, выводящий попавшие в картер двигателя газы во впускной коллектор с последующим сжиганием в камерах сгорания. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько, либо внутренние — в клапанной крышке с лабиринтом и отверстиями для стока масла, либо внешними в виде отдельной конструкции со стоком масла непосредственно в картер) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, имеют свои особенности, но в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с очищенным воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер либо под клапанную крышку.

В некоторых современных двигателях дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителей.

Клапан PCV – особенности конструкции.

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор и поддержание разрежение во впускном коллекторе. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт либо закрыт полностью), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.
При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива и масла.

Признаки неисправности системы вентиляции картерных газов

В случае неисправности системы лабиринтов (существенное засосрение закоксовавшимся маслом) возникает небольшой, но заметный расход масла (в районе 0,1-0,5л на 1000км), на свечах появляются следы сгоревшего масла в виде крупы или "ржавчины", а в камере сгорания — нагар, все это ошибочно принимают за умершие маслосъемные колпачки или даже кольца, хотя дело совсем не в них. В некоторых случаях, особенно в холодное время года и медленному движению по пробкам, возможно постепенное оседание масляного тумана в виде жидкого масла прямо во впускном коллекторе, что приводит к проблемам холодного пуска, при запуске масло из раннеров попадает во впуск и заливает все вокруг, в т.ч. свечи, клапана и камеру сгорания, мешая нормального смесеобразованию и воспламенению горючей смеси. И когда запуск удается — попавшее масло начинает гореть в виде синего дыма, что опять же списывают на умершие маслосъемные колпачки…а на самом деле копать надо в систему вентиляции картера. Неправильная работа системы PCV может являться одной из причин загрязнения дросселя, клапана холостого хода, загрязнения воздушного фильтра, воздушной магистрали (патрубки и впускной коллектор), течи масла и выдавливания сальников и прокладок, чаще наружу, чем внутрь. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях, когда система связанная с клапаном PCV забита (чаще всего забивает сам клапан, реже забивает маслоотделитель, лабиринты и патрубки), вентиляция начинает работать неправильно и масляные пары вместе с газами начинают поступать через вентиляционную трубку, первый признак этого — быстрое загрязнение дросселя со стороны входного патрубка. В некоторых автомобилях свежий воздух берется прямо из короба воздушного фильтра — при неисправности системы PCV фильтр начинает забрасывать маслом, а в некоторых случаях, т.к. картерные газы очень горячие, то возможно даже оплавление фильтра из синтетического материала и как следствие — лишение автомобиля системы фильтрации воздуха. В случаях когда забиты уже обе трубки, последствия плачевнее, начинает выкидывать щуп, также возможно образование масляных подтеков в местах уплотнений и соединений (прокладки, сальники). Совсем неприятный вариант – выдавливание сальников коленвала или уплотнителей масляного фильтра с значительными потерями объема масла. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и приготовлению переобогащенной или переобедненной смеси, в зависимости от режима работы. В случае если клапан начинает пропускать газы во все стороны (разрушились поршеньки либо пружины), начинается сильный подсос воздуха во впускной коллектор, разрежение в нем падает, со всеми неприятностями в виде повышенного расхода топлива, неустойчивого либо повышенного холостого хода, обеднения горючей смеси, ухудшения работы вакуумного усилителя тормозов. Причем Check Engine может и не загораться, т.к. пропусков воспламенения обычно нет.

Клапан рециркуляции картерных газов

Клапан рециркуляции (PCV-клапан) входит в систему вентиляции картера двигателя автомобиля.

Составные части СВКД (системы вентиляции картера двигателя):

• — клапан картерных газов;
• — маслоотделитель;
• — патрубки отвода воздуха.

Двигателю внутреннего сгорания необходим воздух, поступающий на постоянный основе, чтобы не возникало перегрева и он мог работать корректно, — для этого и нужен клапан рециркуляции картерных газов. И этот же клапан отвечает за снижение вредных веществ, попадающих в атмосферу, и не дает образовываться лишнему нагару на деталях. Газы сгорают в цилиндрах, а также примеси и масла.

Если в результате неисправности клапана вся систем начинает давать сбой, то обязательно возникнуть неполадки с автомобилем. Масло будет подтекать из прокладок (как следствие возросшего давления в двигателе, а это неизбежно при неверно функционирующем клапане).

Принцип работы клапана рециркуляции картерных газов

Конструкция клапана рециркуляции:

• пластиковый корпус;
• входной штуцер;
• выходной штуцер;
• полости;
• мембрана;
• пружина.

Клапан рециркуляции картерных газов находится в двигателе. Мотор соединен с впускным коллектором, в который засасываются газы, после чего попадают в камеру сгорания. За счет наличия клапан рециркуляции газы двигаются только в одну сторону, от мотора, и не могут попасть обратно. Этот механизм направляет газы во вне с помощью большого и маленького отверстий, создавая три потока.

Принцип работы клапана картерных газов основан на эффекте разряжения, происходящем во впускном коллекторе, и на разнице давлений перед клапаном и за ним. При помощи вакуумного преобразователя приходит в движение вал этого клапана, и запускается система рециркуляции.

Виды систем рециркуляции на современных авто:

• механические;
• электронные:
• дискретные;
• линейные.

Признаки неисправности клапана рециркуляции

О неисправности может говорить появившийся посторонний неприятный запах и копоть на выходе двигателя, а также излишнее расходование моторного масла. Все это может привести к проблемам с зажиганием и с впрыском в том числе. Поэтому важно следить за состоянием системы рециркуляции газов, чистить и заменять детали по мере необходимости.
При неисправности иногда бывает достаточно заменить мембрану клапана, а иногда весь клапан целиком.

Вы можете самостоятельно проверить, исправен ли клапан рециркуляции газов.

1. Заглушите мотор.
2. Снимите шланг, соединяющий картер и клапан рециркуляции.
3. Запустите двигатель.
4. Пальцем закройте штуцер клапана

Исходя из всего вышесказанного хочется сказать, что клапан рециркуляции и вся СВКД — важные части автомобиля, которые требуют внимательного отношения и своевременной замены. Старайтесь покупать детали для замены только в надежных местах и проверенных компаний-производителей для сохранности вашего автомобиля.

Картерные газы. Что это такое в двигателе? Система рециркуляции. Подробно + видео

Мне часто задают вопросы касательно картерных газов бензинового двигателя. А именно – что это такое? Откуда берутся? Задают вопрос, про клапан (этой системы), систему вентиляции и так далее. Все в этой статье рассказать не получится, потому как это просто огромный материал (я напишу несколько статей), но здесь постараемся начать с того — что это, откуда берутся, чем опасны и можно ли их выпустить в окружающую среду. Как обычно будет подробная текстовая версия + видео …

СОДЕРЖАНИЕ СТАТЬИ

Вначале хочется отметить, что эти газы это абсолютно нормальное состояние любого бензинового двигателя, они есть как на исправных агрегатах, так и на неисправных (просто они проявляются немного по-другому).

Что такое картерные газы?

Картерные газы – это газы, которые образовались при сжатии и воспламенении воздушно-топливной смеси и через компрессионные кольца (на такте сжатия и такте воспламенения) прошли в картер двигателя. Причем, какая-то часть, даже у нового ДВС всегда попадает в картер (обычно от 5 до 7%), у изношенных агрегатов этот процент намного выше.

Устройство системы

Теперь предлагаю поговорить насчет этого более подробно, начнем с устройства

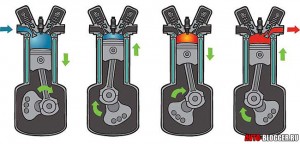

Итак, все знают, что у любого двигателя внутреннего сгорания есть всего 4 основных такта:

• Впуск – открываются впускные клапана, поршень идет вниз, создается (разряженная атмосфера во впускном коллекторе), засасывается воздушно-топливная смесь
• Сжатие – поршень идет наверх, сжимая смесь
• Воспламенение – максимально сжатая смесь в ВМТ (верхняя мертвая точка), поджигается свечой зажигания, образуется «фронт пламени», который толкает поршень вниз
• Выход отработанных газов – открывается выпускной клапан, и отводятся отработанная газовая смесь (проталкиваются поршнем в глушитель).

Для многих здесь нет ничего нового, это обычный 4-тактный двигатель (точнее его схема работы).

Однако стоит отметить, что чтобы ДВС работал, на поршнях есть так называемые кольца, обычно они делятся на два вида:

• Компрессионные. Те, которые держат компрессию (обычно их два), не дают газам пройти мимо поршня
• Маслосъёмные. Снимают излишки масла со стенок (зачастую оно одно, стоит внизу поршня), чтобы не допустить прорыв смазки в камеру сгорания.

Однако компрессионные кольца, не могут на 100% исключить прохождение газов в картер двигателя. Часть все равно проникает, например, через замки колец, через неплотное прилегание к стенкам, при небольшой деформации (хождении) колец при работе поршня.

И как я писал сверху, в картер проходит примерно 5 – 7% газов из камеры сгорания. Тут и воздушно-топливная смесь на такте сжатия + отработанные газы после воспламенения топлива (ведь давление при воспламенении огромно). НО если поршневая, сильно изношена, тогда прохождение может в разы увеличится.

Система рециркуляции картерных газов

Куда же деваются прорвавшиеся газовая смесь? Как правило, по различных каналам (например, там где ходит цепь) они поднимаются наверх в клапанную крышку (могут прямо из картера по шлангам подниматься вверх). И вот тут начинается самое интересное, а именно устройство рециркуляции картерных газов, их можно разделить от условно «старого», до прогрессивно «нового».

Старое устройство. Здесь все было просто «как барабан», из картера двигателя выходила специальная «трубочка» (шланг) иногда даже была просто коробочка на блоках, которая просто соединялась с атмосферой, да – да, они просто выходили в атмосферу. Тогда всем было абсолютно «по боку» на окружающую среду, в машинах не было никаких систем экологии (типа катализаторов и т.д.). Стояли специальные «маслоуловители» (иногда просто лабиринт из мелких каналов, иногда металлическая сетка), которые задерживали масляный туман и возвращали его в виде масла обратно в двигатель.

Стоит отметить на загрязненность картерных газов – по сути это несгоревшая воздушно-топливная смесь + «отработка», которая вырвалась напрямую из камеры сгорания, смешалась с «масляным туманом» который есть в картере ДВС. И вся эта гремучая (очень грязная) смесь, раньше (без всяких фильтров) выходила просто в подкапотное пространство, а далее атмосферу. Кстати и водитель, и пассажиры всем этим тоже могли дышать, ибо ничего не мешало этим газам пройти в салон

Первые системы рециркуляции. НО затем народ задумался — что это не правильно и нужно как-то это дело (хотя бы минимально) фильтровать. Поэтому на первых, карбюраторных, для примера ВАЗ 2101 – 2103, картерные газы поднимались по шлангу вверх и выходили к воздушному фильтру карбюратора. Водители той эпохи, помнят круглый воздушный фильтр, который не давал пыли и грязи пройти в карбюратор, все это закрывалось в круглый металлический корпус и закрывалось крышкой.

Таким образом, картерные газы, впервые – не выходили в атмосферу, а обратно засасывались двигателем и повторно сгорали. Эта система рециркуляции, не несла никакого практического или полезного смысла для ДВС, сделана просто в угоду экологии.

Инжекторные системы рециркуляции первого поколения. Здесь устройство немного другое, потому что и сама система сильно отличается от карбюраторной. Здесь из клапанной крышки (либо из двигателя), выходил специальный патрубок (сопун), за ним устанавливался маслоуловитель (обычно внутри), к нему присоединялся шланг с одной стороны, который перед дроссельной заслонкой с другой стороны врезался в магистраль подачи воздуха (например, на наших ВАЗ 2110, 2111, 2112 и т.д.)

По сути все тоже самое, эти газы засасывались вместе с новым воздухом и попадали внутрь двигателя.

Единственной проблемой было то, что дроссельная заслонка, относительно быстро загрязнялась потому, как эта газовая смесь несет немного масляного тумана, поэтому каждые 50 – 60 000 км было желательно ее чистить.

Современные системы рециркуляции. Сейчас системы более продвинутые, здесь картерные газы также поднимаются по специальным каналам, либо из головки блока, либо из самого блока двигателя. И через специальные клапана (например клапан рециркуляции), заходят во впускной коллектор или канал подачи воздуха. Однако сейчас подача идет, почти всегда, после дроссельной заслонки

Что такое клапан рециркуляции картерных газов?

Появился он только на современных системах, и это реально полезное изобретение.

Как я писал выше первые поколения инжекторных систем, у которых картерные газы поднимались перед дросселем бала далеко от совершенства. Почему? ДА просто потому что, и дроссель и датчики расходомера и температуры воздуха, постоянно загрязнялись, на них образовывались нагар, масляная пленка и т.д. Через определенный интервал все это приводило к нестабильной работе двигателя, их нужно было постоянно чистить.

Следующее поколение такой системы исправили много ошибок:

Во-первых, сейчас газы подводятся после дроссельной заслонки. Что снижает загрязнение, как самого дросселя, так и датчиков.

Во-вторых, разряжение впускного коллектора нивелируется клапаном рециркуляции картерных газов.

Насчет второго пункта, немного поясню. Если бы канал из картера, был бы напрямую соединен со впускным каналом, то все бы отработанные газы просто высасывались бы во впуск (ибо разряжение на впуске просто огромно). Также бы в картере создавалось изрядно отрицательное давление, которое плохо влияет на все уплотнительные элементы, например прокладки и сальники (например коленвала)

Именно клапан все это предотвращает. Немного об устройстве.

У клапана есть две камеры — низкого и высокого давления. Через обе камеры проходит шток, который с одной стороны крепится к мембране, с другой стороны запирает камеру низкого давления.

Камера высокого давления связана напрямую с картером двигателя (есть один канал). Когда картерные газы начинают повышать давление, тогда мембрана отгибается и открывает камеру низкого давления (открывается второй канал), по сути, открывается прямой доступ до впускного коллектора, который высасывает всю «отработку» из картера.

После того как давление ушло, упало в камере высокого давления, тогда мембрана возвращается на свое место, закрывая камеру низкого давления.

Таким образом, постоянно, поддерживается нужное давление в картере (чуть ниже 1 АТМ), во впускном коллекторе и т.д.

Конечно, понять, не так просто, но подробнее будет в видео.

Неисправности клапана, двигателя

Этот узел может нам о многом говорить в частности о неисправности двигателя или клапана рециркуляции. Тема это обширная, поэтому укажу лишь пару важных моментов.

Когда неисправен клапан:

• Когда его «клинит», и он всегда открыт – то есть выпускной коллектор, вытягивает газы из картера (проявляется разряжение). У вас будет постоянно обедненная смесь, могут появляться ошибкиCheckEngine, машина будет работать не стабильно (плавать обороты, падать тяга). Если попробовать открутить крышку головки блока на работающем двигателе, снять ее будет сложно, ее как будто будет что-то затягивать
• Когда его «клинит», и он всегда закрыт– тогда отработка не будет уходить во впуск, внутри будет создаваться избыточное давление. Скорее всего, будет выбивать масляный щуп, крышку головки блока и выкидывать масло.

Когда неисправен двигатель:

Основная причина тут одна, это износ поршневой группы, например колец, стенок блока цилиндров.

При запущенном ДВС, если открутить крышку блока цилиндров, газы будут просто вырываться из горловины. Крышку просто будет выбивать, также может выплескиваться масло, причем обильно каплями, и идти синеватого цвета дым.

При таких симптомах, скорее всего двигатель изношен настолько, что ему вот прямо уже сейчас нужна «капиталка».

Вот такая огромная статья получилась, сейчас подробное видео, смотрим.

НА этом заканчиваю, думаю, моя статья и мое видео были вам полезны. Искренне ваш АВТОБЛОГГЕР.

(20 голосов, средний: 4,60 из 5)

Что такое клапан вентиляции картерных газов

Несмотря на свой компактный размер, клапан PCV является важной деталью, которая оказывает непосредственное влияние на производительность силовой установки. При этом механизм минимизирует риск перерасхода и утечки моторного масла. Неисправность узла может доставить автовладельцу существенные проблемы. Правильно проведенная диагностика автомобиля позволяет избежать лишних затрат на восстановление работоспособности ДВС

Где находится клапан PCV

Место установки клапана вентиляции картерных газов может существенно отличаться в зависимости от модификации двигателя. В большинстве случаев деталь встроена в корпус клапанной крышки, но есть модели, где элемент устанавливается отдельно. Последний тип чаще всего используют такие автопроизводители, как Volkswagen и BMW.

Найти клапан КВКГ можно по отходящей тонкой трубке, которая подключена к воздуховоду на промежутке между дросселем и коллектором. Это довольно компактное устройство, которое отличается в разных моделях двигателей.

Как работает клапан вентиляции картерных газов

В конструктивном плане PCV представляет собой клапан пропускного действия, который состоит из корпуса, подвижного элемента и двух патрубков. Что касается встроенных моделей, то их выходное и входное отверстие перекрывается плунжером. Они оснащены маслоотделительной мембраной. Чтобы предотвратить самовольное перемещение запорного механизма, внутри устанавливается пружина.

Принцип работы клапана вентиляции картерных газов основан на перепаде давления. За счет этого механизм может находиться в 4 положениях:

1. Закрытое. Клапан полностью закрыт на выключенном двигателе. Уровень давления и количество проходящих газов равно нулю.
2. Приоткрыт. Положение характерно для холостого хода мотора. В этом случае разряжение в коллекторе высокое, а количество проходящих газов минимальное.
3. Нормально открыт. Наблюдается на средних оборотах. Показатели разряжения и давления на входном отверстии средние.
4. Полностью открыт. ДВС работает на высоких оборотах. Максимальная пропускная способность.

Работа клапана вентиляции картерных газов основана на создаваемом давлении со стороны входа, которое образуют картерные газы. При этом открытие клапана осуществляется в момент, когда показатели давления превышают обратное усилие пружины. За счет этого плунжер или мембрана смещаются, открывая просвет в сторону фильтра. В это же время на выходном отверстии наблюдается разрежение из выпускного коллектора.

Благодаря относительно небольшому размеру сечения, часть картерных газов, которые скапливаются под клапанной крышкой, направляются через фильтр к дроссельной заслонке. При обратной вспышке и падении показателя разряжения в коллекторе выходное отверстие быстро закрывается, что блокирует возгорание горючей смеси.

На что влияет работа клапана PCV

От точности работы вентиляционного клапана зависит и поведение силовой установки, поскольку механизм принимает непосредственное участие в смесеобразовании. В рабочем состоянии элемент выполняет корректировку подачи количества топливных частиц к дроссельной заслонке. За счет этого обеспечиваются вентиляция картера, эффективный расход горючего и оптимальная работа силовой установки.

При неисправности клапана PCV картерные газы либо не поступают обратно в камеру сгорания, либо же подаются в избыточном количестве. В любом из вариантов наблюдаются сбои в работе мотора, перерасход топлива, провалы мощности и усложненный запуск ДВС. Самая главная проблема заключается в том, что подобные неисправности крайне сложно диагностировать, особенно если клапан заклинило в закрытом положении.

При запуске двигателя система смазки создает рабочее давление. При этом все движущиеся элементы активно взбивают моторное масло. Регулировку давления также осуществляет PCV.

Клапан вентиляции картерных газов: неисправности

Несмотря на довольно простую конструкцию вентиляционного клапана PCV, элемент может работать некорректно или вовсе не выполнять возложенные на него функции. При этом характерна следующая симптоматика:

• наблюдается вибрация силовой установки, которая отличается от типичного троения;
• после повышения оборотов со стороны впускного коллектора слышно шипение;
• заметны провалы тяги на промежутке в 3–5 тысяч оборотов;
• плавающие обороты на холостом ходу.

В некоторых ситуациях наблюдается повышенный расход моторного масла или замасливание дроссельной заслонки.

Что касается поломок, то они в большей степени связаны с разгерметизацией системы в результате механических воздействий. Как следствие, запорные элементы заклинивают в определенном положении или разрушаются.

Основные неисправности клапана PCV и их признаки:

1. Подсос воздуха. Проблема является следствием разгерметизации в результате износа патрубков, повреждения корпуса или неправильного монтажа. Разгерметизация сопровождается усложненным запуском ДВС, провалами мощности и плавающими оборотами. При этом в коллектор поступает больше воздуха, который не учитывается ДМРВ.
2. Заклинивание клапана в открытом положении. Причиной может служить повреждение мембраны или разрушение пружины PCV. На фоне этого образуется богатая смесь, за счет чего запуск мотора будет простым, но работа ДВС останется неустойчивой. Объяснить некорректную работу автомобиля можно высоким количеством картерных газов, которые поступают к дроссельной заслонке.
3. Заклинивание в закрытом положении. Причины такие же, как и в предыдущем варианте. Мотор сложно запустить, наблюдаются существенные провалы в мощности. При этом частицы топлива из отработанных газов вовсе не поступают в камеры сгорания.

Также клапан PCV может некорректно работать при наличии поломок поршневой группы или сбое вентиляции картера. Это может существенно увеличить объем газов, что ведет к быстрому замасливанию механизма.

Как проверить клапан PCV

Если появились вышеуказанные симптомы неисправности, не будет лишней диагностика КВКГ. Для этого можно воспользоваться сканером, который довольно быстро предоставит информацию о состоянии элемента. При отсутствии прибора применяют более простые методы.

Проверка клапана PCV начинается с внешнего осмотра целостности шлангов и надежности их подключения. После этого нужно продуть входной и выходной патрубок. Если в обоих вариантах воздух проходит, то клапан нерабочий, поскольку выходное отверстие должно держать давление.

Алгоритм проверки и чистки:

1. Отсоединить все шланги и демонтировать элемент с корпуса клапанной крышки.
2. После этого внимательно изучить входное отверстие на наличие загрязнений, которые требуется аккуратно удалить.
3. Продуть ртом клапан. В исправном состоянии механизм КВКГ не должен пропускать воздух со стороны выхода.
4. После очистки установить выходной патрубок.
5. Запустить двигатель, дать прогреться и оценить качество работы ДВС.
6. На рабочем моторе закрыть пальцем входное отверстие. Если механизм исправен, то палец будет немного прилипать из-за разряжения.
7. В конце установить клапан на место и подсоединить трубки.

Процедуру чистки рекомендовано осуществлять с использованием керосина, WD-40 или очистителя для карбюратора. Такие составы позволяют быстро удалить частицы масла и налет на стенках механизма. Наиболее удобными в работе станут аэрозоли, которые нужно нагнетать через входной патрубок. При работе с жидкими очистителями их вводят с помощью шприца. Несколько повторений позволят убрать все отложения. Если после проделанной работы выявлено, что механизм неисправен, требуется замена клапана вентиляции картерных газов.

Стоит ли глушить PCV

Автовладельцы, столкнувшись со сбоями в работе клапана вентиляции, ищут совета в интернете. На форумах есть рекомендации, что механизм можно попросту заглушить, поскольку его работа только загрязняет впускной коллектор и дроссельную заслонку. Как ни странно, но многие действительно придерживаются такого мнения. При этом мало кто задумывается, какие могут быть последствия, и зачем производитель вообще оснастил автомобиль такой системой.

Нужно отметить, что если перекрыть патрубки или заглушить клапан, то процесс вентиляции картера существенно ухудшится. Более того, такой «тюнинг» негативно скажется на системе управления двигателем.

Как правило, в такой ситуации блок управления ДВС автоматически изменит шаг РХХ при работе на холостом ходу. Соответственно, мастер, который будет в дальнейшем диагностировать автомобиль, определит подобные отклонения и будет стараться исправить ситуацию, при этом вряд ли он догадается о заглушенном клапане картерных газов.

Сколько служит клапан КВКГ

По сути, это простой и надежный механизм на работоспособность которого влияют различные факторы. Мастера сервисов говорят, что при регулярной замене моторной смазки и периодическом обслуживании самого клапана деталь имеет довольно большой ресурс. Чистку PCV от масла и загрязнений нужно проводить каждые 20–30 тыс./км, воспользовавшись технической помощью специалистов. Если игнорировать данные рекомендации, то сбои и поломки детали не заставят долго ждать.

Некоторые модели авто оснащены неразборными клапанами, из-за чего их обслуживание является невозможным. В такой ситуации можно выполнить только замену на рабочий элемент.

Замена клапана PCV

Это одна из самых простых операций в ремонте ДВС, которая не требует профессиональных знаний и навыков. В большинстве случаев автовладелец при наличии минимального набора инструментов может самостоятельно провести данную процедуру.

Рассмотрим, как снять клапан вентиляции картерных газов и произвести его замену. Для работы потребуется новый PCV и гаечный ключ. С таким набором выполняют следующие манипуляции:

• отсоединить патрубки от клапана;
• открутить удерживающие гайки и демонтировать элемент;
• установить заведомо рабочий клапан и прикрутить;
• подключить трубки на место.

Все довольно просто и понятно, но в процессе работы нужно быть крайне аккуратным, поскольку сам механизм довольно хрупкий. Чрезмерное усилие при затягивании болтов может разрушить его корпус, из-за чего элемент останется внутри клапанной крышки.

Теперь вы знаете, как работает клапан PCV, где находится и какие функции выполняет. Важно четко понимать, что от качества работы этого механизма зависит производительность ДВС, расход топлива, плавность работы и другие показатели. Соответственно, регулярное обслуживание позволит быть уверенным в надежности системы вентиляции картерных газов.
