Разбираюсь с предстоящим подключением

Итак, в воскресенье будет установка магнитолы. Являясь человеком дотошным, предпочитаю приступать к делу хоть с какой-то теоретической базой, тем более что я сталкиваюсь с подобным в первый раз (по образованию я химик, поэтому в электрике и электрических схемах не соображаю вообще). Я не стесняюсь признавать, что не знаю ничего, поэтому задаю вопросы, много вопросов. Надеюсь, что таким же "чайникам", как и я, эта запись пригодится.

Что имеется в комплекте.

1. Сама магнитола.
На фото 1 представлена задняя часть магнитолы.
1 — разъем для штекера штатной антенны (штекер вытаскивается из старой магнитолы, подключается сюда);
2 — разъем для подсоединения адаптера управления кнопками на руле;
3 — разъем для подключения CD-changer;
4 — разъем от переходника 2;
5 — разъем для TV-антенны;
6 — разъем для микрофона (штекер вытаскивается из старой магнитолы, подключается в разъем MIC);
7 — разъем USB-мама (в него втыкается USB-папа переходника 1, чтобы заработал штатный разъём USB-мама, который рядом с прикуривателем);
8 — разъем USB/3G-мама (в него втыкаем USB-папу с фото 5, а USB-маму с фото 5 выкидываем в бардачок);
9, 10 — разъемы питания/управления (в них втыкаем штекеры переходника 1);
11 — GPS (сюда подключаем GPS-антенну с фото 8, а саму антенну выбрасываем в бардачок, либо оставляем внутри на самой магнитоле).

На фото 2 представлена схема распиновки одного разъема с задней части магнитолы, а также обозначены некоторые других входы.

На фото 3 представлен переходник 1.
Что и куда включается, я подписал на фото 3. Назначение проводков ILLUMI, ANT, ACC толком неизвестно, говорят, их не нужно никуда подключать, подсветка магнитолы и так будет работать. Посмотрим на практике.

На фото 4 представлен переходник 2.
Белый штекер мы подключаем в магнитолу (в позицию 4 на фото 1). С другой стороны переходника у нас имеется куча "мам" и проводков. Физически все наименования сфотографировать невозможно, поэтому перечислю:
FL OUT — сюда вставляем "папу" от двух передних левых колонок;
FR OUT — сюда вставляем "папу" от двух передних правых колонок (у меня 6 колонок, я так понял, что передние дублируют друг друга просто);
RR OUT — сюда вставляем "папу" от задней правой колонки;
RL OUT — сюда вставляем "папу" от задней левой колоноки;
Если колонки штатные, то от них проводка приходит в фишку, ничего сюда втыкать не надо!
SUB WOOFER — сабвуфера у меня нет, так что сюда ничего не втыкаем, как я полагаю;
AUX RIN — в него втыкаем AUX-RIN "папу" переходника 1 с фото 3;
AUX LIN — в него втыкаем AUX-LIN "папу" переходника 1 с фото 3;
VIDEO OUT1 — не понадобится;
AV-OUT-VID2 (он же VIDEO OUT2) — не понадобится;
AUX VIN — не понадобится;
CAMERA — сюда втыкаем "папу" от камеры заднего вида;
и следующие проводки:
ANT — не понадобится (антенна штатная к самой магнитоле подключается);
ILLUMI — не понадобится;
CAM-POW — не понадобится, так как питание на камеру у меня подаётся по другой схеме (парковочная система не штатная, у неё своя схема, мне только видео сигнал на голову с неё продублировать нужно будет);
REVERSE — не знаю, надо его подключать или нет, так как на задний ход мы с переходника 1 провод кидаем и так.
BRAKE — этот провод соединяем с металлической гайкой ("массой"), чтобы можно было в движении видео включать.

На фото 5 представлен USB, который подключается в магнитолу в разъем 8 на фото 1, а "маму" выкидываем в бардачок под 3G-модем или ещё одну флешку.

На фото 6 представлен микрофон. Мне он не понадобится, так как микрофон у меня уже есть.

На фото 7 представлены крепления и болтики для металлических "ушей" магнитолы.

На фото 8 представлена GPS-антенна, которая подключается к магнитоле, а сам приемник выкидывается в бардачок или оставляем на магнитоле внутри под панелью.

На фото 9 я попытался обобщить всю принципиальную схему подключения.

Прошу не ругать, комментировать, делать замечания, может, кто-то увидит ошибку, либо подскажет, что ещё нужно что-то подключить. Буду очень признателен!

Что такое Aux Rin и как оно работает?

Здравствуйте! Меня зовут Дмитрий Ермохин, и я опытный автомеханик и специалист по автомобилям. В данной статье я хотел бы рассказать о том, что такое «aux rin» и как оно связано с автомобилями. Возможно, вы уже сталкивались с этим термином или слышали о нем, но не знаете его точного значения. Давайте разберемся.

Что такое «aux rin»?

Вы, вероятно, уже заметили, что термин «aux rin» написан с ошибкой. Верное написание данного термина — «aux-in». «Aux-in» – это сокращение от «auxiliary input», что в переводе означает «дополнительный вход». Термин «aux-in» используется в автомобильной индустрии для обозначения разъема или порта, который предназначен для подключения внешних аудиоисточников, таких как смартфоны, плееры или навигационные системы.

Зачем нужен «aux-in»?

Все больше автомобилей оснащаются системами развлечения и мультимедийными центрами, которые позволяют вам наслаждаться музыкой, радиопрограммами и даже видео во время поездок. Однако, встроенные в автомобильные системы динамики или радиоприемники не всегда могут удовлетворить требованиям и предпочтениям каждого водителя или пассажира.

Именно поэтому производители автомобилей предусматривают дополнительный вход «aux-in», чтобы дать возможность подключить внешние источники звука. Пользоваться этим входом очень просто: нужно всего лишь подключить кабель от вашего аудиоисточника (например, смартфона) к соответствующему разъему в автомобиле.

AUX в автомагнитоле и как его подключить

Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?

По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.

Что такое AUX и для чего он нужен

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Достоинства и недостатки наличия разъёма в автомобиле

• Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
• Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
• Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
• Нет необходимости заменять встроенную магнитолу.
• Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
• Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

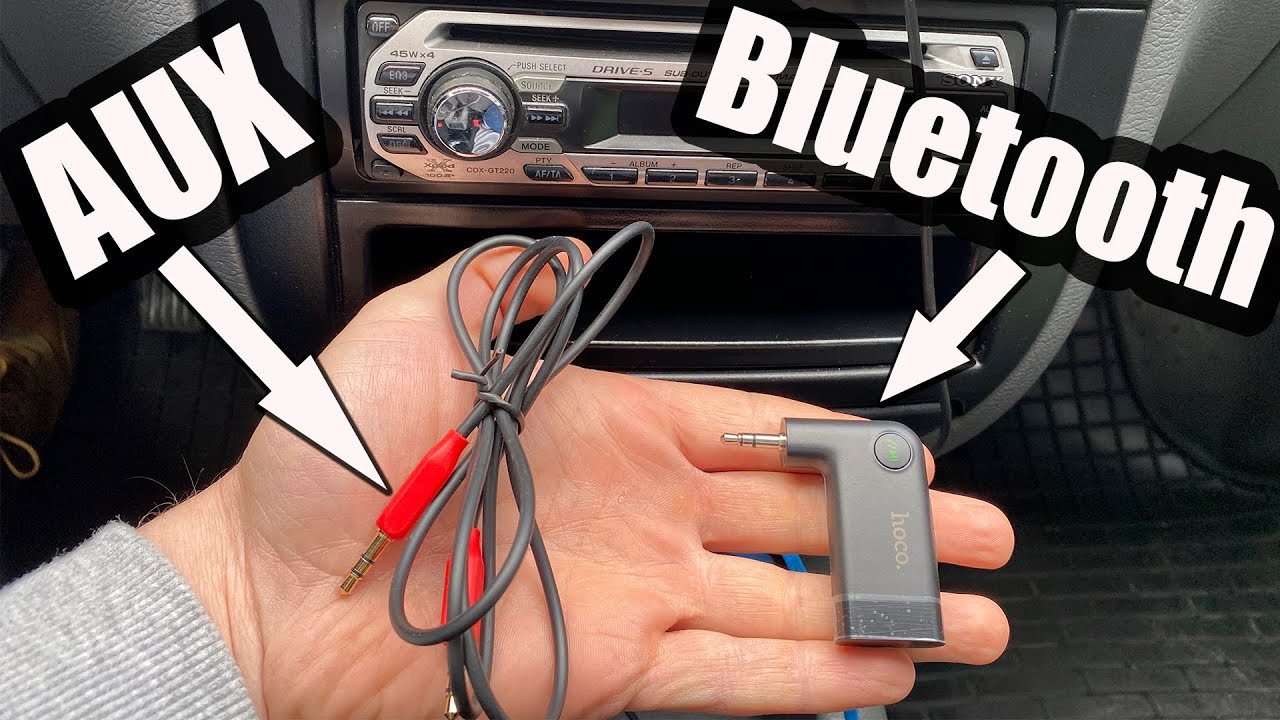

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Проблемы при использовании AUX

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

1. Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
2. Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
3. Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
4. Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
5. Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

Особенности AUX в автомобиле

В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность. AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна. К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.

Aux rin что это в магнитоле

Итак, в воскресенье будет установка магнитолы. Являясь человеком дотошным, предпочитаю приступать к делу хоть с какой-то теоретической базой, тем более что я сталкиваюсь с подобным в первый раз (по образованию я химик, поэтому в электрике и электрических схемах не соображаю вообще). Я не стесняюсь признавать, что не знаю ничего, поэтому задаю вопросы, много вопросов. Надеюсь, что таким же "чайникам", как и я, эта запись пригодится.

Что имеется в комплекте.

1. Сама магнитола.
На фото 1 представлена задняя часть магнитолы.
1 — разъем для штекера штатной антенны (штекер вытаскивается из старой магнитолы, подключается сюда);
2 — разъем для подсоединения адаптера управления кнопками на руле;
3 — разъем для подключения CD-changer;
4 — разъем от переходника 2;
5 — разъем для TV-антенны;
6 — разъем для микрофона (штекер вытаскивается из старой магнитолы, подключается в разъем MIC);
7 — разъем USB-мама (в него втыкается USB-папа переходника 1, чтобы заработал штатный разъём USB-мама, который рядом с прикуривателем);
8 — разъем USB/3G-мама (в него втыкаем USB-папу с фото 5, а USB-маму с фото 5 выкидываем в бардачок);
9, 10 — разъемы питания/управления (в них втыкаем штекеры переходника 1);
11 — GPS (сюда подключаем GPS-антенну с фото 8, а саму антенну выбрасываем в бардачок, либо оставляем внутри на самой магнитоле).

На фото 2 представлена схема распиновки одного разъема с задней части магнитолы, а также обозначены некоторые других входы.

На фото 3 представлен переходник 1.
Что и куда включается, я подписал на фото 3. Назначение проводков ILLUMI, ANT, ACC толком неизвестно, говорят, их не нужно никуда подключать, подсветка магнитолы и так будет работать. Посмотрим на практике.

На фото 4 представлен переходник 2.
Белый штекер мы подключаем в магнитолу (в позицию 4 на фото 1). С другой стороны переходника у нас имеется куча "мам" и проводков. Физически все наименования сфотографировать невозможно, поэтому перечислю:
FL OUT — сюда вставляем "папу" от двух передних левых колонок;
FR OUT — сюда вставляем "папу" от двух передних правых колонок (у меня 6 колонок, я так понял, что передние дублируют друг друга просто);
RR OUT — сюда вставляем "папу" от задней правой колонки;
RL OUT — сюда вставляем "папу" от задней левой колоноки;
Если колонки штатные, то от них проводка приходит в фишку, ничего сюда втыкать не надо!
SUB WOOFER — сабвуфера у меня нет, так что сюда ничего не втыкаем, как я полагаю;
AUX RIN — в него втыкаем AUX-RIN "папу" переходника 1 с фото 3;
AUX LIN — в него втыкаем AUX-LIN "папу" переходника 1 с фото 3;
VIDEO OUT1 — не понадобится;
AV-OUT-VID2 (он же VIDEO OUT2) — не понадобится;
AUX VIN — не понадобится;
CAMERA — сюда втыкаем "папу" от камеры заднего вида;
и следующие проводки:
ANT — не понадобится (антенна штатная к самой магнитоле подключается);
ILLUMI — не понадобится;
CAM-POW — не понадобится, так как питание на камеру у меня подаётся по другой схеме (парковочная система не штатная, у неё своя схема, мне только видео сигнал на голову с неё продублировать нужно будет);
REVERSE — не знаю, надо его подключать или нет, так как на задний ход мы с переходника 1 провод кидаем и так.
BRAKE — этот провод соединяем с металлической гайкой ("массой"), чтобы можно было в движении видео включать.

На фото 5 представлен USB, который подключается в магнитолу в разъем 8 на фото 1, а "маму" выкидываем в бардачок под 3G-модем или ещё одну флешку.

На фото 6 представлен микрофон. Мне он не понадобится, так как микрофон у меня уже есть.

На фото 7 представлены крепления и болтики для металлических "ушей" магнитолы.

На фото 8 представлена GPS-антенна, которая подключается к магнитоле, а сам приемник выкидывается в бардачок или оставляем на магнитоле внутри под панелью.

На фото 9 я попытался обобщить всю принципиальную схему подключения.

Прошу не ругать, комментировать, делать замечания, может, кто-то увидит ошибку, либо подскажет, что ещё нужно что-то подключить. Буду очень признателен!

AUX — что это в магнитоле? (AUX IN)

И сразу скажу.. разьем AUX может быть на многих устройствах. Я лично первый раз его увидел на музыкальном центре. И на почти любой аудио технике он обозначает одно и тоже.

И еще — ребята это общая базовая информация. Не руководство, хотя ничего сложного особого нет. Я в общих чертах написал про AUX.

AUX — что это такое?

AUX — это подключение устройства, которое будет в качестве источника звука.

Давайте по-простому теперь. Вот что делает магнитола? Она играет музыку. Например радио, диски проигрывает.. некоторые с флешки умеют читать. Но главное — магнитола воспроизводит звук. Но вот в магнитолу можно сразу подавать звук, это если простыми словами. И этот звук магнитола будет брать, усиливать его и выводить на колонки, то есть на динамики. А этот звук — подключается в разьем AUX. То есть туда можно подключить устройства, которые выдают звук. Какие? Ну например:

1. Смартфоны. Вы ведь к нему наушники зачем подключаете? Чтобы он туда подавал звук и вы слушали музыку)) Тоже самое относится и к планшетам.
2. Всякие MP3-плееры. Тут тоже самое — они выдают звук.
3. Ноутбук. Ну вы ведь к нему можете подключить наушники? Значит он тоже выдает звук. И его тоже можно направить в магнитолу по кабелю, который подключен к ноутбуку таким же образом как и наушники.

AUX OUT — что это такое?

На самом деле AUX IN это тоже самое что и просто AUX — для приема сигнала из внешнего устройства.

Но вот есть еще AUX OUT — что же это такое? А это уже наоборот — чтобы выводить звук. Но куда выводить? Тут есть два варианта, зависит от модели магнитолы:

1. AUX OUT — вывод звука для усилителя. Это имеется ввиду, что вы кабель одной стороной подключаете к AUX OUT, в другой — к усилителю. А усилитель уже подключен к колонкам. Магнитола передает сигнал на усилитель и он уже на колонки. Там образом можно подключить аудио-систему к магнитоле.
2. AUX OUT — вывод звука уже усиленного магнитолой. Но я не знаю существует ли вообще такое. В таком случае усилитель не нужно — магнитола сама звук усилит и можно кабель одной стороной подключить к магнитоле, а другой — к колонкам. Именно к колонкам, у которых нет усилителя. Но повторюсь, я вообще не знаю.. существует ли такое. Просто теоритически — такое может быть спокойно, ведь в магнитоле есть усилитель. Но практически не знаю насколько есть смысл.. тем более в машине.

Эх, совсем забыл. Чтобы магнитола воспроизводила аудио, которое подается на AUX, нужно в ней выбрать режим AUX. Там может быть режим.. дисков.. радио, USB-флешки.. и вот дальше где-то должен быть AUX.

По поводу кабелей AUX

Кабель AUX для магнитолы может состоять из двух разьемов, каждый из которых как у наушников:

И неважно какой стороной подключить кабель — подключатели на кабеле одинаковы. Но это при условии что на магнитоле есть разьем AUX такой.. ну как разьем на телефоне под наушники, вот пример такого разьема:

Но есть и другой вариант AUX, не очень удобный — это когда разьем находится сзади и там подключение не такое простое уже:

Здесь нужно смотреть в инструкцию к магнитоле куда подключать. Но может быть и подписано. А вот кабель для такого подключения:

Но зато есть и приличный плюс такого подключения — вы просто получаете уже готовый кабель для подключения устройства:

То есть уже кабелей не нужно. Вы просто к этому кабелю можете подключить мп3-плеер.. смартфон.. ну или даже ноутбук)) Например фильм посмотреть в машине — удобно будет чтобы звук выводился на акустику машины.

Пару слов о важном

Нельзя подключать к AUX устройство, которое выдает звук усиленный.

Например вы хотите подключить к AUX источник звука. Так вот, можно подключать только ТОТ аудио-сигнал, который обычно подается НА НАУШНИКИ или НА УСИЛИТЕЛЬ. Ни в коем случае не подключается сигнал к AUX который идет ОТ УСИЛИТЕЛЯ. Магнитола просто может выйти из строя.

И еще. Тоже самое, но наоборот. Если у вас AUX OUT предназначен для прямого подключения колонок, то выводить звук на усилитель или наушники НЕЛЬЗЯ. Иначе они также выйдут из строя. Выводить звук нужно ТОЛЬКО НАПРЯМУЮ НА КОЛОНКИ!

Также на заметку — нельзя чтобы контакты кабеля AUX замыкались. Ну, думаю это и так понятно вам))

Заключение

Ребята, мне кажется что мы все выяснили:

1. AUX — для подключения устройств, которые выводят звук. Например смартфон, плеер, ноут, все они могут выводить звук на наушники, колонки? Могут. Поэтому они могут подать звук на магнитолу, а она — на колонки машины. AUX это тоже самое что и AUX IN.
2. В теории еще может быть AUX OUT — это тоже самое, только наоборот — вывод звука. Он часто выводится именно для усилителя, который потом усиливает звук и подает на колонки. Ну или на наушники. Поняли? AUX OUT — вывод аудиосигнала для дальнейшего усиления и подачи на колонки. И второй вариант, в котором я не уверен, но теоритически возможно — вывод звука для того чтобы сразу его подать на колонки. Но я не знаю существует ли такое. В таком случае усилитель вовсе не нужен. Магнитола сама выступает усилителем.

На этом все господа. Надеюсь кому-то эта инфа помогла)) Удачи и добра, до новых встреч!

Зачем нужен АУКС кабель для автомагнитолы и как подключить смартфон

У владельцев новых автомобилей, оснащённых современной мультимедиа-аппаратурой, проблем со звуком не будет. Вне зависимости от качества воспроизведения, понятно, что от бюджетных автомобилей ждать элитного звука не приходится, но с коммутацией источников всё организовано просто и доступно.

• 1 Для чего нужен AUX
• 2 Что можно подключить с его помощью
  • 2.1 Особенности разъёма
  • 4.1 Как включить AUX-вход
  • 4.2 Подключение через Bluetooth адаптер
  • 4.3 Кабель
  • 4.4 Переходник AUX USB

  Цифровые унифицированные интерфейсы позволяют брать одинаково качественный сигнал из сети, с флешки или смартфона. Старые магнитолы такого не обеспечивали.

  Для чего нужен AUX

  AUX на автомобильной магнитоле представляет собой то, что раньше называлось линейным входом. Название «магнитола» ещё сохранилось в разговорной речи, хотя никаких магнитных носителей там давно нет, а вот типичный аудиовход уже начинают путать с очередным цифровым интерфейсным разъёмом. Но смысл его сохранения в постаревших магнитолах состоит не в этом.

  Когда носители аудиоинформации ещё не полностью перешли на цифру, было желательно сохранить возможность получения магнитолой сигнала от внешних устройств.

  Слишком много накопителей существовало одновременно в переходный период:

  • компакт-кассеты с магнитной плёнкой, которые многие не желали выбрасывать, несмотря на явную отсталость такого способа хранения записанного звука;
  • цифровые лазерные диски, представлявшие собой куда более перспективный источник, но за счёт слишком быстрого развития технологий разными крупными фирмами ещё отличавшиеся разнообразием форматов, не всегда совместимых;
  • радиоканал, где внедрение цифровых технологий также приводило к быстрому устареванию приёмных устройств;
  • было очевидно предстоящее в ближайшем будущем повсеместное распространение мобильного интернета;
  • только ожидалось увеличение объёма и падение стоимости твёрдотельных носителей с энергонезависимой перезаписываемой памятью – флеш-карт;
  • файлы с форматами сжатого цифрового звука – всем сейчас известные «mp3».

  На фоне всего этого непредсказуемого разнообразия одно особо не менялось – стереофонический усилитель низкой частоты в любой автомагнитоле. Каналов могло быть много, с разделением по искусственной квадрофонии и прочими упражнениям с фазами и частотами, но вход был один, куда и подавался сигнал низкой звуковой частоты левого и правого каналов.

  По теме: Как подключить магнитолу Pioneer по схеме и цветам проводов

  Выглядело вполне разумным вывести этот линейный вход наружным разъёмом в распоряжение потребителя. Линейный – потому, что параметры сигнала обладали определённой стандартизацией, ко входу можно было подключать самые различные устройства, а частотная характеристика в этом месте ещё не замутнялась регуляторами и эквалайзерами.

  Даже напряжение более-менее стабильно, на уровне 0,5-1 Вольт переменного тока звуковой частоты, без кодирования и модуляции.

  Что можно подключить с его помощью

  Существует два типа устройств в этом звуковом интерфейсе аналогового типа. AUX OUT означает источник сигнала, а AUX IN – приёмник. Если соединить разъёмы с подобными надписями кабелем, то звуковой сигнал от источника попадёт на вход усилителя низкой частоты (УНЧ) принимающего устройства.

  Далее мощность слабого сигнала будет усилена, а частотная характеристика подкорректирована регуляторами тембра или эквалайзером со стороны УНЧ. Возможно разделение частот по каналам, организация сабвуферов и прочих устройств из мира акустики.

  От источника требуется лишь подача стабильного по динамическому диапазону сигнала с напряжением, достаточным для минимизации уровня электрических шумов и помех. Указанных выше величин порядка вольта или чуть ниже вполне достаточно.

  Источники сигнала могут быть разными:

  • мобильный телефон;
  • телевизор;
  • ноутбук;
  • планшет;
  • mp3-плейер;
  • игровая приставка;
  • цифровой радиоприёмник.

  После простейшей коммутации экранированным кабелем с двумя одинаковыми разъёмами можно было задействовать для получения звука всю мощность и прочие возможности автомобильной магнитолы и её набора динамиков.

  Особенности разъёма

  В качестве стандартного разъёма AUX был выбран так называемый стереоджек – калибр mini-jack 3,5 мм с тремя контактами.

  Крайний и кольцевой используются под сигнальные, соответственно левый и правый каналы, а корпус – общий или земляной, подключаемый к оплётке экрана.

  Такого же типа разъёмы широко используются в компьютерной технике, мобильных устройствах и прочей аппаратуре для передачи акустических сигналов. Вне зависимости от применения на источнике или приёмнике, используются блочные розетки и кабельные вилки.

  Соединитель очень компактен, в то же время достаточно прочен, что важно при мобильном использовании. Достаточно сказать, что через такой же разъём работают наушники и даже акустические системы бытовой аппаратуры.

  Достоинства и недостатки АУКС-разъёма

  Главное достоинство подобного подхода – универсальность использования. Любая акустика может произвольно коммутироваться между собой, не требуя наличия переходников в непредсказуемой конфигурации.

  Тем более вмешательства с паяльником в электронные схемы аппаратуры, согласования уровня напряжений и гальванической развязки.

  Применение достаточно безопасно с точки зрения сохранности аппаратуры. Ограниченные напряжения и токи снижают вероятность повреждения даже при бездумном подключении.

  Это интересно: Как снять магнитолу без съемников и ключей

  Обычно изготовители при разработке входных цепей AUX интерфейса принимают меры против встречного включения двух источников сигнала, один из которых может оказаться излишне мощным.

  Из недостатков можно отметить несколько возможных конфликтов, связанных именно с универсальностью и долгим временем применения:

  • при коммутации во включённом состоянии могут происходить короткие замыкания между контактами разъёмов, не всегда безопасные;
  • те же проблемы возникают после неправильного подключения, когда разъём не погружается в ответную часть до упора;
  • так и не был выработан единый стандарт на величины максимального и минимального уровня сигналов, что снижает качество звука и приводит к неустранимо малому уровню громкости;
  • прочности разъёма не всегда оказывается достаточно.

  Как и у всех устройств, использующих аналоговые сигналы, помехозащищённость канала низкая и определяется внешней обстановкой, особенно разводкой питающих и земляных шин.

  Как подключить смартфон к автомагнитоле

  Поскольку стандартных средств вывода линейных сигналов со смартфонов не предусмотрено, то для подключения остаётся использовать разъём выхода на внешние наушники. Он имеет такой же калибр 3.5 мм TRS, что и AUX вход на магнитоле или головном устройстве с усилителем.

  Как включить AUX-вход

  Во всех магнитолах есть меню коммутации источника сигнала. Последовательным нажатием соответствующей кнопки выбирается режим AUX, что означает дополнительный источник звукового сигнала, помимо тех, которые присутствуют в самом устройстве. Например, тюнер или привод компакт-диска.

  После появления надписи «AUX» на дисплее магнитолы можно подавать сигнал на разъём, он будет усилен и выведен на динамики. Если выполнено прямое подключение кабелем от смартфона к магнитоле, то регулировать громкость, баланс и тембр можно как средствами источника, так и усилителя.

  В этом особенность подключения не от линейного выхода, который в смартфоне отсутствует, а непосредственно с оконечного усилителя на наушники, где сигнал уже окончательно обработан. К сожалению, с внесением всех искажений и нестандартным для AUX уровнем.

  Что-либо сгореть или сломаться тут не сможет, но разница в электрических характеристиках существенная. Сопротивление наушников гораздо ниже, чем у нагрузки линейного входа усилителя магнитолы, мощность выше требуемой, а напряжение непредсказуемо. Но в реальных подключениях всё достаточно приемлемо работает.

  Подключение через Bluetooth адаптер

  Можно не использовать оконечный усилитель смартфона и его разъём наушников, соединившись через промежуточный адаптер Bluetooth. Это беспроводной стандартизированный интерфейс связи, присутствующий в каждом смартфоне.

  Поскольку аналогичного блока в старых магнитолах нет, то дополнительно устанавливается промежуточный адаптер. Он принимает сигналы Bluetooth от телефона и через собственный кабель передаёт их на AUX вход магнитолы.

  Подобная схема удобней прямого подключения, снимает часть проблем с совместимостью, но требует покупки отдельного адаптера с кабелем.

  Кабель

  Кабель с разъёмом, подключаемый к AUX входу должен обладать рядом качеств, обеспечивающих передачу сигнала без дополнительных помех и наводок. К тому же он работает не в самых безопасных условиях с точки зрения возможных механических повреждений.

  Поэтому покупать стоит наиболее качественные изделия, даже они стоят недорого ввиду простоты этого кабеля с двумя разъёмами. Но у них будет надёжная экранировка, высокая механическая прочность и малошумящее качественное покрытие рабочей зоны контактов разъёмов.

  Переходник AUX USB

  Часто отсутствие даже минимальных знаний в области электроники и цифровой техники порождает у пользователей идею приобрести кабель-переходник, где с одной стороны jack 3,5 мм, а с другой – розетка USB.

  Непонятно из каких соображений они надеются, что установив с одной стороны этого изделия флешку, а другую подключив к магнитоле, они смогут проигрывать файлы mp3 прямо из флеш-памяти. С тем же успехом флешку можно было бы просто поднести к уху и внимательно прислушиваться.

  Для воспроизведения цифровой кодированной музыки нужен аппаратный или программный декодер, то есть в простейшем случае – mp3-плейер. Вот к нему уже можно подсоединить с одной стороны флешку, а с другой – кабель с двумя стереоджеками.

  А переходник AUX-USB тут абсолютно бесполезен, и продают его для этой цели даже не жулики (он стоит 50 рублей, нет смысла никого обманывать), а просто малограмотные торговцы. Такой кабель используется в других, причём очень редких случаях. Если присмотреться, там даже разъём другой.

  Что делать если тихий звук или его не слышно

  К сожалению, по уровню сигнала не все устройства хорошо согласуются, поэтому громкости может не хватать. Решение этой задачи на аппаратном уровне под силу только специалистам в области электроники. Часто помогает использование Bluetooth-адаптера вместо прямой связи по кабелю.

  Но если сама магнитола обладает низким уровнем чувствительности по AUX входу, а такое встречается на штатных устройствах автомобилей, то иногда дешевле получится заменить магнитолу на более современную, которая уже располагает всеми необходимыми цифровыми интерфейсами.
