Как подключить тахометр ваз 2107

Как подключить тахометр на ваз 2107 карбюратор с электронным зажиганием

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

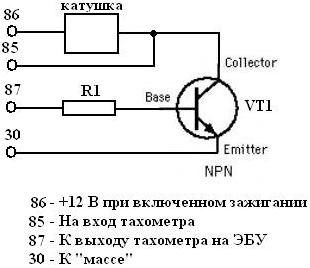

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала – ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

ВАЗ 2108 ВЫСОКАЯ ПАНЕЛЬ КАРБЮРАТОР ПРИ ВКЛЮЧЕНИИ ЗАЖЫГАНИЯ СТРЕЛКА ТАХОМЕТРА ПАДАЕТ ЗА 8 ТЫСЯЧ

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

Схема ВАЗ-2107: первый вариант

Электросхема в полный размер:

Схема электрическая ВАЗ-2107 карбюратор

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза (“ручника”)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза (“ручника”)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака 2107

Электросхема ВАЗ-2107 карбюратор – полный вид:

Схема электрическая ВАЗ-2107 инжектор

В схему инжекторного ВАЗ 2107 включены ЭБУ, электрический бензонасос, форсунки и датчики системы управления.

Схема соединений монтажного блока

Схемы отдельных блоков семёрки

Система энергоснабжения

Система пуска силовой установки

1 — стартер; 2 — реле; 3 — замок зажигания; 4 — аккумулятор

Система зажигания

1 — генератор; 2 — замок зажигания; 3 — распределитель; 4 — прерыватель; 5 — свечи; 6 — катушка; 7 — аккумулятор

Система бесконтактного зажигания

Наружное и внутреннее освещение

Стеклоочистители и омыватели

1 — электродвигатели стеклоочистителя; 2 — электродвигатель омывателя; 3 — монтажный блок; 4 — замок зажигания; 5 — выключатель омывателя

Вентилятор охлаждения

1 — электродвигатель вентилятора; 2 — датчик; 3 — монтажный блок; 4 — реле зажигания; 5 — замок зажигания.

Провода подключения электроприборов

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Модификации авто ВАЗ-2107

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

Лада 2107 1998, двигатель бензиновый 1.6 л., 74 л. с., задний привод, механическая коробка передач — тюнинг

Машины в продаже

Комментарии 31

Давненько не заходил на Д2) Всем привет! Как я вижу, не зря писал статью. Вот он результат, о котором я готов был поспорить с любым, кто отвергал полезность данной доработки)

Рад, что кому-то смог помочь) Удачи!

А у меня что-то не хочет работать через диоды. Приборка 2115 VDO. Может не со всеми диодами работает?

Я сделал всё по схеме, без резисторов. Всё заработало. Для тех у кого ГБО скажу; проблем нет, всё работает стабильно. После первого запуска пришлось уменьшать холостые обороты, а это говорит об экономии! После установки двухконтурного зажигания, одни положительные эмоции. Скептикам один совет: — Ребята, а вы попробуйте! Согласен — мороки много, да и денег придётся вложить «чуть-чуть», но допустим, — я не пожалел!

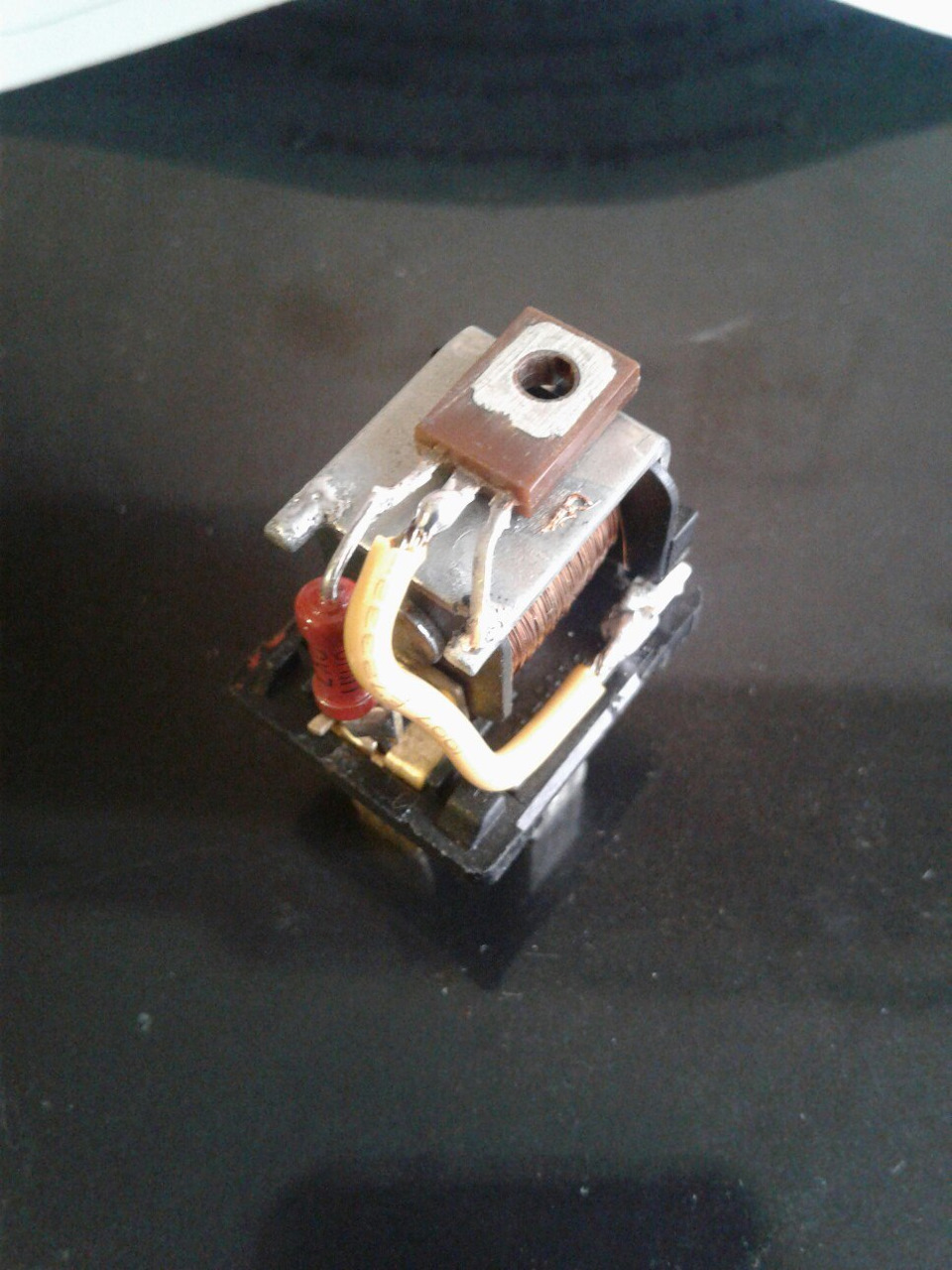

Я тоже без резисторов делал. На фото диоды

Я понял что диоды, я просто имею в виду без дополнительных резисторов. Я поставил именно кд213а, тахометр ведёт себя нормально, не дёргается не прыгает, показания на мой взгляд точные. А коммутаторы я поставил с «сервисным режимом» Это сильно облегчило мне настройку (синхронизацию). И в дальнейшем помогут «держать всё под контролем». На коммутаторах установлены три светодиода. Советую ставить именно такие.

Понятно) Я вообще не понял, нафига в некоторых схемах ставят резисторы) Он и не нужен) А вообще, такой тип зажигания существенно облегчает жизнь) Случай был, когда один коммутатор в пути сдох) До автомага доехал без проблем) Купил, тут же поставил, и поехал дальше)))

А в этих коммутаторах (в случае если сдохнет) есть — «много искровой режим». Так что всё равно ехать можно на двух коммутаторах. Ну в объщем прогресс не стоит на месте, а значит совершенству нет предела!

Понятно) Я вообще не понял, нафига в некоторых схемах ставят резисторы) Он и не нужен) А вообще, такой тип зажигания существенно облегчает жизнь) Случай был, когда один коммутатор в пути сдох) До автомага доехал без проблем) Купил, тут же поставил, и поехал дальше)))

У меня (ваз 21099), ни с резисторами ни с диодами не работал.заработал когда к диодам добавил конденсатор и резистор на 27ком.

Я понял что диоды, я просто имею в виду без дополнительных резисторов. Я поставил именно кд213а, тахометр ведёт себя нормально, не дёргается не прыгает, показания на мой взгляд точные. А коммутаторы я поставил с «сервисным режимом» Это сильно облегчило мне настройку (синхронизацию). И в дальнейшем помогут «держать всё под контролем». На коммутаторах установлены три светодиода. Советую ставить именно такие.

Где можно такие диоды найти. У нас в городе нет спец магазинов. Может знаете откуда можно выпаять?

Добрый день. Так в интернете их полным полно! Проблема в том что продавцы не хотят «заморачиваться» с двумя-тремя диодами. Я наверно дня два обзванивал магазины — без результатно! Пока нашёл магазин который продавал «бэушные» диоды, и не дорого! Но заказал сразу десяток. Ещё и в придачу магазин в посылку положил к ним радиаторы охлаждения. Они мне и нафик не нужны (диоды не греются) но «даренному коню в зубы не смотрят! В «поисковике» вбей название диодов и поищи. Если ты живёшь в Украине, не проблема, я тебе отправлю, если пересылку оплатиш!

Если бы ещё знать какие точно нужны. Везде все пишут по разному

По схеме КД213а, но как мне сказал один телемастер, посмотрев схему, — подойдут любые диоды»шотки», вот как у человека в вышеописанной статье. Я лично разыскал именно КД213а, и всё прекрасно работает без каких либо дополнительных компонентов (резисторов, конденсаторов). Я то же не специалист в электронике, но похожие диоды видел в старых телевизорах, магнитофонах. Перепиши название диодов и найди в своём городе радио мастерскую, уверен, в вашем городе не одна такая, — и спроси мастера. Я тоже так делал, но он «собака» не захотел «отвлекаться от своих дел». Поэтому пришлось решать вопрос через интернет.

Сейчас после работы посмотрю в блоке питания от компьютера. Погуглил, вроде шоттки там используются. А то как-то с тахометром, работающим на половину, не очень комфортно, или просто не привык ещё… Только вчера установил двухконтурное зажигание… Действительно эффект есть, давольно таки заметный.

Поздравляю! Я первый месяц даже с собой возил всё «тряхомудье» от старой системы. Боялся что что нибудь случится в дороге. Но уже наездил тысяч тридцать, и всё благополучно. Действительно, и искра стабильнее и холостые прикрутил. Экономия топлива заметная. Я лично доволен! А то что тахометр работает на половину, это не удобно. Но собственно и не «смертельно», можно привыкнуть. Пробуй! Если что — спрашивай, я почти всегда на «связи». А коммутаторы ты обычные поставил?

Ну у меня пока тоже всё в багажнике лежит, и проводку старую ещё не убрал… Она и ехать резвее вроде стала, и провалы небольшие пропали. Пока только положительные эмоции

Аналогично! Были лёгкие провалы при разгоне (при старом зажигании), сейчас всё наладилось. Один раз пробывал заводится на разряженном аккумуляторе, — с пол оборота! Ну вообщем пробуй!

Поздравляю! Я первый месяц даже с собой возил всё «тряхомудье» от старой системы. Боялся что что нибудь случится в дороге. Но уже наездил тысяч тридцать, и всё благополучно. Действительно, и искра стабильнее и холостые прикрутил. Экономия топлива заметная. Я лично доволен! А то что тахометр работает на половину, это не удобно. Но собственно и не «смертельно», можно привыкнуть. Пробуй! Если что — спрашивай, я почти всегда на «связи». А коммутаторы ты обычные поставил?

Да, коммутаторы обычные при чём даже разных производителей, хотя вроде советуют даже из одной партии. Заработал наконец то сегодня тахометр. К диодам добавил резистор на 27 ком, и конденсатор на 15 нф

Этот материал будет несколько философским, так как мы постараемся понять, почему прыгает тахометр ВАЗ 2107 и его стрелка ведет себя неадекватно. Даже если качество работы двигателя не изменяется, все равно возникает ощущение, будто что-то не в порядке, машина сломана. Как-то уж сильно напрягает вид скачущей из стороны в сторону стрелки. Что же делать, как избавиться от этого? Конечно, некоторые особенности будут в том случае, если у вас установлен инжектор. Впрочем, если даже карбюратор в системе питания, конструкция тахометра оказывается аналогичной.

Почему прыгает тахометр на ВАЗ 2107

Этот шаг актуален для случаев, если у вас инжектор и карбюратор. Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к прибору, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что происходит короткое замыкание.

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут. И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов.

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Очень часто происходят сбои после того, как осуществлялась разборка тахометра, либо же замена. Если такие действия вы выполняли, то нужно внимательно просмотреть, правильно ли установлен прибор, подключение выполнено ли в соответствии со схемой, стрелка при остановленном двигателе находится на нуле? Стоит отметить, что на задней части прибора имеется тумблер, он предназначен для установки стрелки на нуль.

Но бывают случаи, когда на холостых оборотах стрелка ведет себя вполне прилично. А вот на скорости, когда спидометр переходит отметку 80 или 100 км/ч, начинает сильно дергаться стрелка. При этом даже возможно появление пропусков зажигания. Это признак того, что имеется поломка в коммутаторе зажигания и его нужно срочно заменять. Вот и все, что можно рассказать о приборе, предназначенном для измерения частоты вращения коленвала.

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.
Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.
Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода.
Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.
Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

Купил ваз-2107, движок 06, инжектор. Кто подскажет почему не работает тахометр?

Тахометр состоит из миллиамперметра и электронной части, смонтированной на печатной плате. Принцип действия тахометра основан на измерении частоты следования импульсов в первичной цепи системы зажигания двигателя. На работающем двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза. Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения. Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов и тем сильнее отклоняется стрелка миллиамперметра. Следовательно нужен мультиметр, электросхема и вперед проверять.

Сначала проверить целостность проводов, затем исправность тахометра. В первом случае нужна контролька, во втором вибратор или генератор прямоугольных импульсов. Первый проще, контролькой проверь наличие питания и минуса, затем позвони провод с катушки зажигания. 2 позиция тахометра подходит три провода — минус, плюс и провод импульса! Минус постоянно! Плюс при включении зажигания! Импульс при вращении стартером или работе двигателя! Если всё есть неисправен тахометр! Нужно менять.

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

• На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
• На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
• Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
• Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
• Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

О том, что требуется провести обслуживание либо ремонт тахометра, владельцы ВАЗ 2107 в основном вспоминают в том случае, когда прибор вышел из строя. Для замены потребуется снять панель приборов, и от нее уже отсоединить сам тахометр. Подробно о снятии панели вы можете прочитать в отдельной статье нашего сайта.

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Карбюраторный тахометр на инжектор

Так вот, инжектор установлен, а тахометр молчит. Изначально думал об установке тахометра от инжекторной семёрки, как я это сделал на шестёрке. А на днях мне попалась давно сохраненная в закладках статья warrior2000 по переделке тахометра. Схема нарисована Devil-Driver , а идея принадлежит qwerty095 , за что Всем огромное спасибо! Суть в том, что делается имитатор контактной системы зажигания на базе обычного четырехконтактного реле (в моём случае было пятиконтактное — не важно).

Вот схемка собственно:

Транзистор КТ815Г или аналог. Резистор номиналом 2.7кОм.
Катушка — это есть обмотка реле.
Подвижный контакт реле извлекается и впаиваются детали по схеме.

Ниже прилагаю распиновку транзистора КТ815.

Я подвесил реле на комбинацию приборов сзади и закрепил крепёжным винтом эконометра. Подключился к штатным проводам тахометра.

Сигнал с ЭБУ подал на коричнево-синий провод (зеленая фишка блока предохранителей в салоне) штатной проводки. Вуаля! И прибор работает! И нет необходимости искать и покупать инжекторный тахометр.

Как подключить тахометр на ВАЗ 2107 инжектор? Схема и инструкция

В данной статье я хотел бы поделиться с вами информацией о том, как правильно подключить тахометр на ВАЗ 2107 с инжекторным двигателем. Тахометр представляет собой прибор, который позволяет отслеживать обороты двигателя, что является важной информацией для водителя и позволяет контролировать работу автомобиля. Давайте разберемся, как выполнить данную процедуру.

Подготовка:

Перед тем, как приступить к подключению тахометра, необходимо убедиться, что у вас есть все необходимые инструменты и материалы. Вам понадобятся следующие компоненты:

• Тахометр для ВАЗ 2107 инжектор
• Крепежные элементы
• Отвертки и пинцет
• Схема подключения тахометра
• Электрическая проводка

Подключение:

Прежде чем начать подключение тахометра, следует ознакомиться со схемой подключения, которая должна быть предоставлена в комплекте с прибором. Обычно схема позволяет определить, какие контакты отвечают за какую функцию.

Для подключения тахометра необходимо выполнить следующие шаги:

1. Начните с отключения аккумулятора для предотвращения короткого замыкания и повреждения электроники автомобиля.
2. Найдите контакты на приборной панели, которые соответствуют подключению тахометра. Обычно это контакты «Свет» и «Масса». Процесс может отличаться в зависимости от производителя прибора, поэтому важно ознакомиться с инструкцией и схемой подключения.
3. Разъедините соединители на контактах «Свет» и «Масса». С помощью двух проводов подключите соответствующие клеммы тахометра к соответствующим контактам на приборной панели.
4. Убедитесь, что все соединения надежно закреплены и провода не мешают нормальной работе других компонентов автомобиля.
5. Проверьте, что тахометр отображает корректные обороты двигателя. Для этого можно запустить двигатель и следить за показаниями прибора.

Заключение:

Подключение тахометра на ВАЗ 2107 инжектор не представляет большой сложности, если вы будете следовать указанным выше инструкциям и схеме подключения. Важно быть внимательным и предварительно изучить информацию и инструкции от производителя прибора. Тахометр поможет вам контролировать обороты двигателя и оптимизировать его работу, что в свою очередь способствует повышению надежности и долговечности автомобиля.

Часто задаваемые вопросы

1. Как подключить тахометр на ВАЗ 2107 с инжекторным двигателем?

Для подключения тахометра на ВАЗ 2107 с инжекторным двигателем нужно выполнить следующие шаги:

1. Найдите провод, который идет от датчика оборотов коленчатого вала. Обычно этот провод светло-зеленого цвета.
2. Сделайте небольшой разрез на изоляции этого провода и подключите одну из жилок тахометра. Закрепите соединение при помощи изоленты.
3. Подключите другую жилку тахометра к источнику питания. Обычно это плюсовой провод, выходящий с аккумулятора автомобиля.
4. Проверьте работу тахометра, заведя двигатель.

2. Какие проблемы могут возникнуть при подключении тахометра на ВАЗ 2107 инжектор?

При подключении тахометра на ВАЗ 2107 инжектор могут возникнуть следующие проблемы:

• Неправильное определение провода, исходящего от датчика оборотов коленчатого вала. Это может привести к некорректной работе тахометра или его отсутствию.
• Неправильное подключение проводов тахометра к источнику питания. Это может привести к короткому замыканию и повреждению электронных компонентов.
• Неисправность самого тахометра. В случае, если тахометр не работает после подключения, возможно, он нуждается в ремонте или замене.

3. Могу ли я самостоятельно подключить тахометр на ВАЗ 2107 инжектор?

Да, вы можете самостоятельно подключить тахометр на ВАЗ 2107 инжектор, если у вас есть необходимые навыки и инструменты. Однако, для безопасности и предотвращения повреждения автомобиля, рекомендуется доверить эту работу профессионалам.

Не работает тахометр ваз 2107 инжектор — причина, как подключить тахометр

Что делать если не работает тахометр ВАЗ-2107 инжектор

Статья раскроет почему не работает тахометр ВАЗ-2107 с карбюраторным и инжекторным двигателем, причины неисправности, поиск повреждений. Также будет приведена схема подключения этого узла и отличия.

Назначение и принцип действия

Тахометр предназначается для считывания показаний об оборотах силового агрегата за единицу времени. Система считывания оборотов работает по простому принципу. В ее основе импульсный датчик, который подключен к катушке зажигания. У карбюраторного и инжекторного двигателя, этот датчик расположен одинаково, на корпусе контактора. Двигатель автомобиля ВАЗ-2107 имеет 4 цилиндра. Отсюда следует, что за один оборот контактного бегунка, выдается 4 импульса. Это количество передается на тахометр. Двигатель при холостых оборотах выдает около 800 оборотов в минуту, значит 800 коротких импульсов. Чем выше количество оборотов, тем больше импульсов передается на табло.

Подключение тахометра двух типов силовых агрегатов отличается. На карбюраторных силовых агрегатах, тахометр подключен напрямую к контактору и тахометру. Печатная плата получает данные и двигает стрелку прибора. Инжекторные двигатели имеют бортовой компьютер, а значит все импульсы попадают сначала в него, обрабатываются и перенаправляются приборной панеле. Также в этой системе задействованы датчики скорости, холостого хода, детонации. Выход из строя любого из них, сказывается на общей работе мотора.

Признаки неисправности

Причина отказа тахометра может скрываться только в нарушении питания электрической цепи. Определить неисправность можно по следующим признакам:

1. Стрелка прыгает или не функционирует вообще. Возможно причина в нарушении или обрыве электрической цепи, короткое замыкание, плохой контакт на клеммах аккумулятора.
2. Силовой агрегат работает с сильными перебоями. Частая причина в плохой работе катушки зажигания, трамблере, конденсаторе. Могут быть неисправности в системе впрыска топлива или нарушен момент зажигания.
3. Нарушена характеристика мощности.
4. Двигатель неустойчиво работает или глохнет во время включения передачи. Также причина кроется в электрической цепи или в системе подачи топлива.

Все эти показатели, главным образом указывают на короткое замыкание в цепи или неправильную работу системы зажигания.

Проверка

Проверка работоспособности тахометра на двигателях разных типов впрыска также отличается. Далее будут приведены примеры проверки основных компонентов цепи для каждой модели отдельно.

Карбюраторный двигатель

На моторах с карбюраторным впрыском найти проблему проще. Здесь более простая схема подключения тахометра.

Силовые провода зажигания

Очень часто пробой одного или нескольких проводов влечет короткое замыкание на массу, а значит перебои в работе мотора. Проверить эти провода можно визуально. Необходимо почистить изоляцию от загрязнения и осмотреть поверхность. Любые потертости, плавления и трещины, укажут на вероятный пробой изоляции.

Проверку на месте можно осуществить следующим образом:

1. Завести мотор.
2. Прикрыть крышку капота.

В темноте легче определить пробой проводки с массой. Буден слышен характерный треск искры и ее можно будет увидеть. Все пробитые провода необходимо заменить. Также причиной могут быть свечные резиновые колпачки. На них тоже стоит обратить внимание и заменить неисправные.

Электрическая цепь

Для проверки электрической цепи потребуется демонтировать приборную панель и разъединить штекер, который подключается к тахометру. Далее понадобится мультиметр.

1. Тестер включить в режим замера постоянного напряжения.
2. К клеммам «1» и «2» подключить контрольные щупы мультиметра.
3. Включить зажигание.

1-й контакт является «+» контактом зажигания, 2-я клемма идет от массы автомобиля. Значит при замере напряжения должны появиться параметры, равные напряжению в аккумуляторной батарее 12В. Если мультиметр не показывает постоянного напряжения или его значение меньше 12В, то стоит найти какой провод в цепи имеет плохой контакт. Для этого необходимо:

1. 1-й контакт является плюсом, его подключить к контрольному шнуру «+» мультиметра.
2. Включить зажигание.
3. Черный щуп мультиметра подключить напрямую к аккумулятору.

Если тестер показал напряжение, то значит проблема с нулевым проводом и стоит искать причину в нем. Если напряжения все еще нет, значит проблема в «+» клемме, идущей от зажигания. Любой из неисправных проводов необходимо прозвонить и при их полной целостности, заменить и подтянуть контакты крепления. Также стоит почистить и закрепит клеммы аккумуляторной батареи. Плохой контакт может стать причиной слабого напряжения.

Далее стоит проверить импульсный провод. Для этого необходимо подключить к нему красный щуп мультиметра. Черный щуп подключить к массе автомобиля. Завести двигатель. На холостых оборотах должно появиться значение напряжения равное 12В. При нажатии на педаль газа, значения не должны пропадать. Если данных нет, то проблема кроется в проводе или самой системе зажигания.

Проверка тахометра

Аналогичная проверка проводится с обратной стороной гнезда тахометра. Достаточно прикоснуться к третьей клемме и стрелка должна отреагировать на касание. Если стрелка тахометра не показала реакции, это указывает на неисправность платы устройства.

Зажигание

В системе зажигания, может выйти из строя конденсатор. Для его проверки необходимо включить в цепь между конденсатором и катушкой обычную контрольную лампу на 9В. После необходимо завести двигатель.

Если лампа горит, значит элемент исправен. Если не горит или моргает, конденсатор нужно поменять.

Контактор

На карбюраторных двигателях, в контакторе зажигания находится:

1. Подвижный электрический контакт. Он может выйти из строя, если нарушена целостность контакта или он загрязнен. Если чистка и регулировка не помогла, контакт нужно заменить на новый.
2. Есть контактный бегунок, который вращаясь передает напряжение на контакты крышки. Все 4 контакта крышки и 1-й контакт бегунка необходимо очистить от грязи и добиться ровной поверхности.

Все эти этапы касаются непосредственно электрической схемы тахометра. Прыгать стрелка тахометра ВАЗ-2107 может по причине плохой подачи топлива. Для устранения неисправности придется почистить и отрегулировать систему впрыска.

Инжекторный двигатель

На инжекторных двигателях за распределение искры зажигания отвечает датчик Холла. Этот датчик влияет на сгорание топлива. Если он неисправен, возникает прыгающий эффект стрелки тахометра. Проверить устройство можно мультиметром. Для этого необходимо:

1. Мультиметр включить в режим замера постоянного напряжения.
2. Красный контрольный щуп подключить к клемме «3» датчика.
3. Черный щуп мультиметра подключить к клемме «2» датчика.
4. Завести двигатель.

На исправную работу датчика Холла укажет напряжение в 0,4-12 вольт, в зависимости от выставленных оборотов. Если напряжения нет, датчик признается негодным. Он не подлежит ремонту, придется менять полностью.

Проверку можно провести в полевых условиях без тестера. Достаточно отсоединить штекер питания и закоротить между собой клеммы «3» и «2». Появление даже слабой искры, укажет на неисправность датчика.

Впрыск

Часто не работает тахометр на ВАЗ-2107 с инжекторным двигателем, по причине неисправной системы впрыска топлива. Устранить неисправность можно чисткой форсунок. Это лучше делать в специализированном месте, где смогут провести проверку каждого элемента.

Система газораспределения

За работу газораспределения отвечает ремень ГРМ. Его слабое натяжение может стать причиной неровных оборотов агрегата. Для устранения проблемы придется натянуть ремень или полностью заменить его.

Электрическая часть системы подсчета оборотов двигателя инжекторных проверяется также, как и на карбюраторных двигателях.

Схемы подключения

Как уже было указано раньше, схема подключения тахометра ВАЗ- 2107 инжекторного типа имеет отличия. Далее будут подробно описаны обе схемы подключения тахометра.

Схема инжекторной модели

На таких моделях схема подключения более сложная. Подключение выполняется следующим образом:

1. «1» провод от датчика Холла подключается к «6» клемме ЭБУ.
2. «2» провод к «5» клемме ЭБУ.
3. «3» провод к «3» клемме ЭБУ.
4. «4» провод от ЭБУ подключается к «+» замка зажигания.
5. «2» провод подключается к массе автомобиля.
6. «1» провод от ЭБУ подключается к «3» клемме тахометра и параллельно к катушке зажигания.
7. На самом тахометре, «2» клемма является массой.
8. «1» клемма подключается к замку зажигания.

Выше приведен схематический рисунок принципиальной схемы подключения тахометра на инжекторных двигателях.

Схема карбюраторной модели

Тут все намного проще.

1. Провод желтого цвета подключается к выходу на контакторе зажигания, параллельно с клеммой «К» катушки зажигания. Далее подключается в разъем «3» на тахометре.
2. Разъем «2» на тахометре является массой.
3. Разъем «1» на тахометре подключается к «+» замка зажигания.
4. От катушки зажигания контакт «ВК» подключен к стартеру, а контакт «Б» к зажиганию.

Принципиальная схема тахометра ВАЗ-2107 приведена выше.

Замена

При обнаружении неисправности на самом приборе подсчета оборотов, его необходимо заменить. Ремонту этот механизм не подлежит. Для замены необходимо:

1. Отключить клемму «+» от аккумулятора.
2. Вынуть ручки регулировки отопления.
3. Открутить крепежную гайку одометра.
4. Открутить крепежный болт в верхней части приборной панели.
5. Потянуть на себя приборный щиток.
6. Отсоединить все электрические разъемы, провода и трос спидометра.
7. Разъединить штекер питания тахометра.
8. Полностью достать приборный щиток.
9. Открутить две гайки крепления тахометра.
10. Установить и закрепить новую деталь.

Все остальное необходимо собрать и закрепить в обратном порядке. После установки и сборки, нужно подключить клемму к аккумулятору, завести двигатель и проверить работу нового тахометра.

Заключение

Без тахометра трудно эксплуатировать автомобиль. Он помогает выявить неисправности двигателя, держать рабочий темп на необходимом уровне. Проверить и устранить неисправность этого узла на инжекторном двигателе довольно тяжело. Электронный блок управления двигателем включает в общую схему распределения топлива практически все датчики автомобиля. Выход из строя одного из них может сказаться на работе тахометра. Правильная эксплуатация, контроль состояния и своевременная замена частей и элементов системы подсчета оборотов, поможет избавится от многих проблем с качеством работы силового агрегата.

Видео по теме

Тахометр ВАЗ 2107, отличия, неисправности и пути их решения

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

• На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
• На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
• Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
• Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
• Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

О том, что требуется провести обслуживание либо ремонт тахометра, владельцы ВАЗ 2107 в основном вспоминают в том случае, когда прибор вышел из строя. Для замены потребуется снять панель приборов, и от нее уже отсоединить сам тахометр. Подробно о снятии панели вы можете прочитать в отдельной статье нашего сайта.

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Что делать, если стрелка тахометра прыгает?

Тахометр— это измерительный прибор, устанавливаемый на автомобилях для определения частоты вращения коленчатого вала силового агрегата. Он обеспечивает возможность отслеживания изменения оборотов двигателя, с целью избежания работы на слишком низких или чрезмерно высоких частотах (когда стрелка тахометра прыгает) вращения коленчатого вала.

С помощью тахометра выбирается необходимый режим работы мотора.

Стрелка тахометра

Главное предназначение тахометра заключается в своевременном переключении скоростей, что позволяет выбирать наиболее экономичный и оптимальный режим работы двигателя.

Так как даже неопытный водитель может определить нужный момент переключения когда стрелка приближается к красной зоне, или опускается до минимальных показателей.

Тахометр также используется для выполнения настройки и регулировки работы силового агрегата на холостом режиме и для периодического отслеживания оборотов конструкции в движении разной скорости и при различной нагрузке на автомобиль.

Основной принцип функционирования тахометра построен на определении количественного значения импульсов, которые отправляют датчики. В зависимости от порядка подачи сигналов, промежутков между сигналами и их интенсивности — прибор определяет частоту вращения вала с заданной точностью. Импульсные сигналы могут учитываться в двухстороннем направлении в равных пропорциях.

Для того чтобы определить причину отсутствия показаний числа оборотов необходимо разобраться с конструктивными особенностями тахометра и определить перечень возможных неисправностей.

Тахометры разделяют на цифровые и аналоговые

Тахометры имеют возможность сбрасывания полученных данных. Точность показаний достаточно условна и варьируется в пределах 500 оборотов за единицу времени (об/мин), некоторые приборы обеспечивают точность с шагом 100 оборотов.

Цифровой тахометр отличается наличием электронного табло, которое отображает информацию о частоте оборотов силового агрегата.

Такие тахометры применяют при регулировке и настройке работы электронного зажигания, диапазона работы экономайзера и настройке работы всего двигателя в целом.

Аналоговый тахометр очень распространен и применяется в большинстве автомобилей.

Аналоговый тахометр довольно удобен в процессе эксплуатации автомобиля, так как особая точность при езде не требуется, а прибор показывает обороты с помощью стрелки, которая перемещается по калиброванному циферблату.

Но при некорректной работе датчиков дергается стрелка тахометра, что не позволяет качественно контролировать число оборотов коленчатого вала.

Аналоговые тахометры – довольно простой и надежный прибор измерения. Конструкция разрабатывалась с учетом многолетнего опыта и с применением современных технологий производства.

Современный тахометр состоит из следующих деталей и конструктивных частей:

• базовая микросхема;
• электромагнитная катушка с экранированной обмоткой;
• кабеля отбора показателей с коленчатого вала;
• тарированная шкала;
• стрелка указателя.

Принцип действия тахометра основывается на передаче сигнала от вала по кабелям на микросхему, которая обеспечивает перемещение стрелки по шкале. Отбор сигнала может выполнятся непосредственно от вала, от генератора машины или от других валов отбора мощности с соответствующим коэффициентом преобразования исходного сигнала.

Виды приборов

Тахометры также подразделяются на штатные и выносные, в зависимости от метода установки. Если со штатными все понятно — то выносные могут иметь несколько видов назначения.

В конструкцию тахометра добавлены декоративные стойки и захваты для крепления на торпеде, он имеет в основном цифровой принцип обработки сигнала.

При его наличии не возникает проблем как проверить тахометр, который установлен на доске приборов, для этого необходимо сравнить показания на различных режимах работы двигателя.

Такие приборы часто используют профессиональные спортивные гонщики и любители индивидуальности в оформлении своего автомобиля.

Для диагностики штатного прибора подходит именно выносной цифровой тахометр с более высокой точностью определения частоты вращения. Так же с его помощью можно самостоятельно выполнять регулировку работы двигателя с большей точностью. Вовремя движении удобнее использовать штатный тахометр, так как глаз хорошо воспринимает угол наклона стрелки и высокая точность при езде не требуется.

Некорректность показания стрелки

Если дергается стрелка тахометра, то определить возможные неисправности можно по следующим алгоритмам:

1. Необходимо проверить лампу «Check» на приборной доске, если она не загорается, то, скорее всего, диагностика системы не определит поломку.
2. Необходимо выполнит проверку электропроводки. Протестировать нужно уровень напряжения на проводе плюс и минус, проверить состояние соединений. Также обязательно следует выполнить проверку массы, так как этот момент часто упускают. Особенно если другие приборы или оборудование функционируют некорректно.
3. Необходимо проверить состояние контактов трамблера, может это причина тог что тахометр не работает. Также следует проверить конденсатор на крышке трамблера, его могло пробить в процессе эксплуатации (частая причина выхода из строя тахометра).
4. Проверьте цепи системы зажигания, ее неисправность тоже может вызвать проблемы в работе тахометра.
5. Если дергается стрелка тахометра после проведения ремонта или замены прибора, то его надо настроить. Отрегулируйте положение самого прибора, положение нуля, качество подключения, проведите регулировку тумблером на задней части прибора.
6. Если дергается стрелка тахометра при достижении высоких оборотов, то это отличительная черта поломки коммутатора, который следует заменить.

Часто причиной того что не работает тахометр, является недавняя замена высоковольтных проводов зажигания.

Стрелка прибора подергивается или проваливаться до нижнего предела. Причина в том, что штатные кабеля имеют другое сопротивление в сечении, это провоцирует изменение формы импульса на катушке. Устранить можно, уменьшив номинал внешнего резистора на плате КП.
