Как поднять руль ваз 2107

Регулировка руля 2107

Буду короток. Нам понадобится.
Это нужно прикупить
1. Высокий руль
2. Блок подрулевых переключателей от 2108
З.Рулевая колонка 2112
4.клемная колодка для косы
А Это то, что есть в гараже.
5. Болгарка
6. Сварочный
7. Тяжёлый молоток
8. Болты с гайками 4х8х25.
Снимаем рулевую колонку и разбираем крестовину

Так должно получится Также разбираем крестовину с двенашки Сращиваем карданчики и собираем В единую композицию.

Переходим к изготовлению переходных пластин.

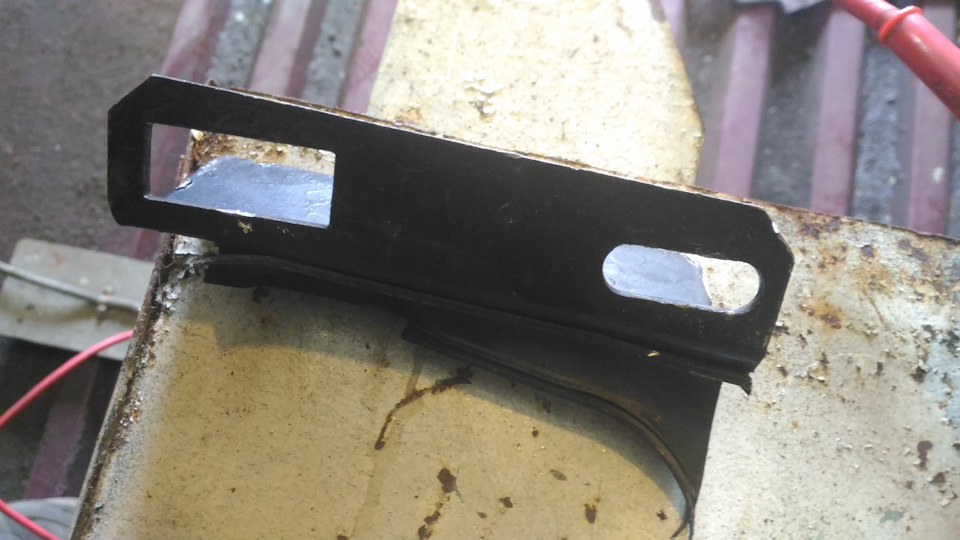

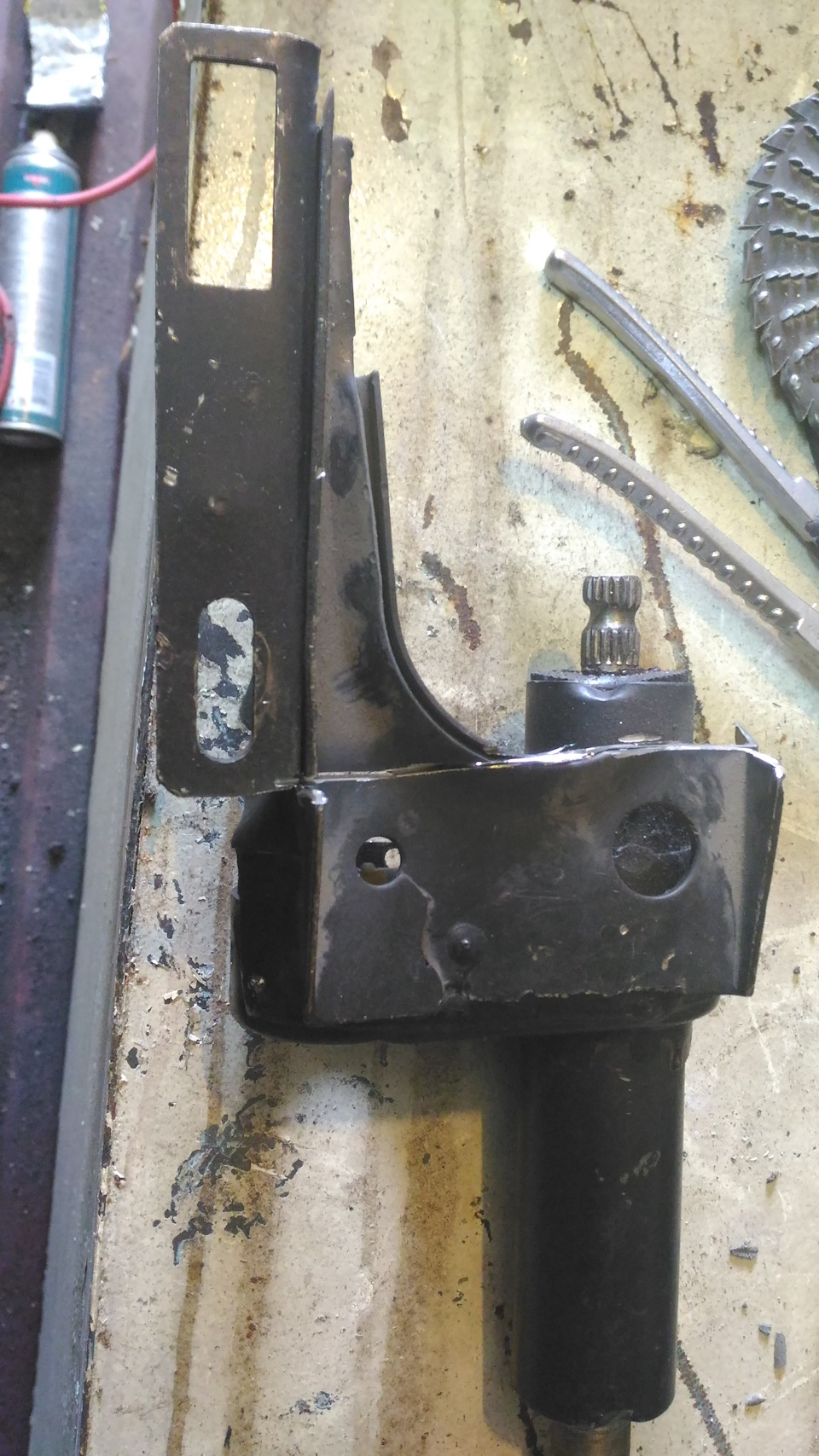

Отпиливаем крепежные элементы с 07 колонки Такие штуки отрезаются По всей длинне срезаем

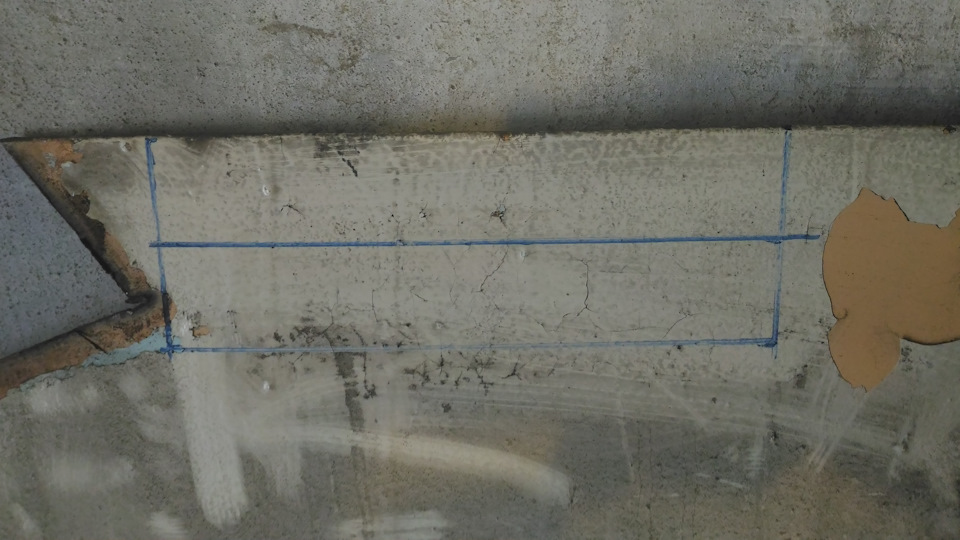

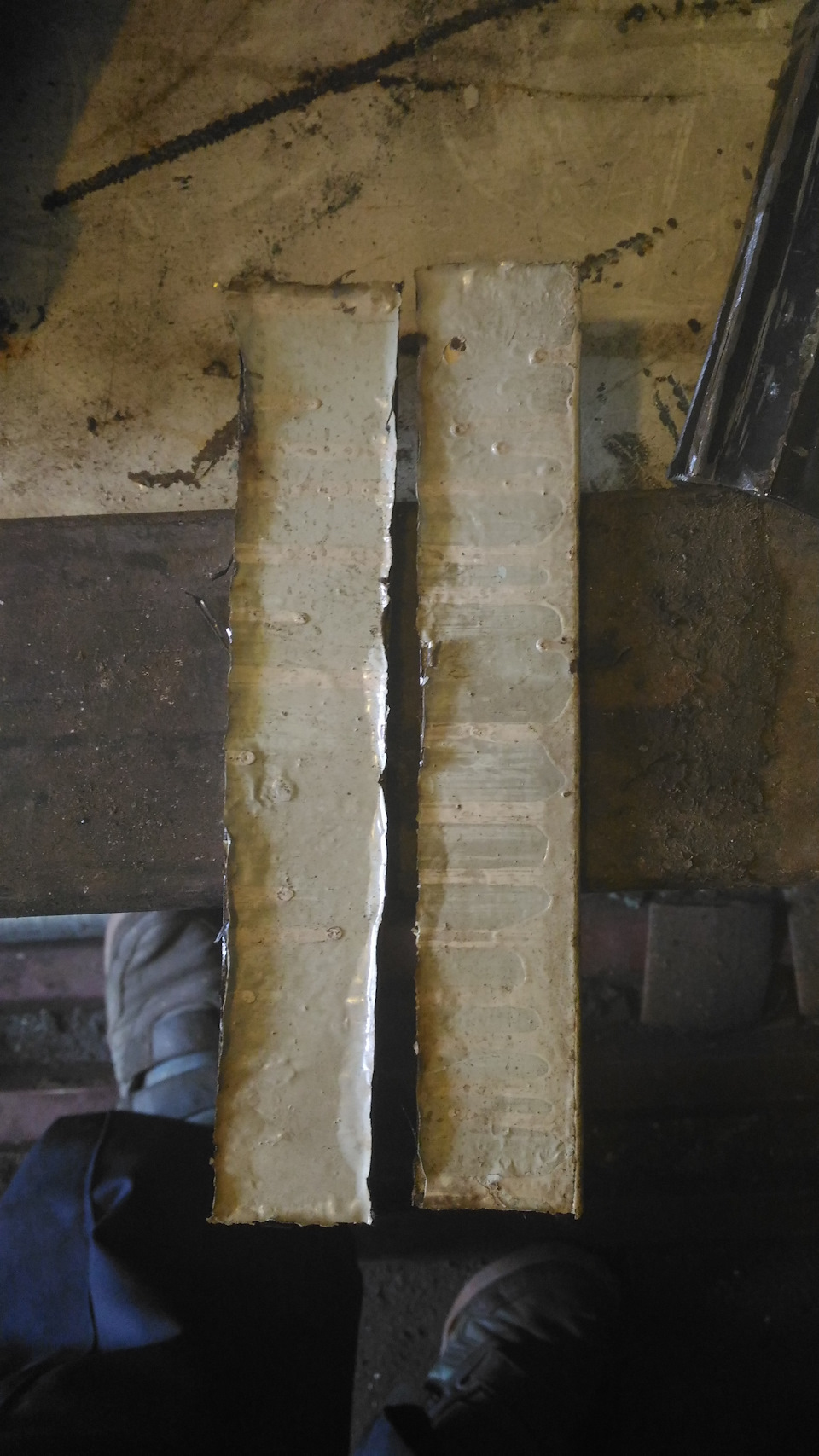

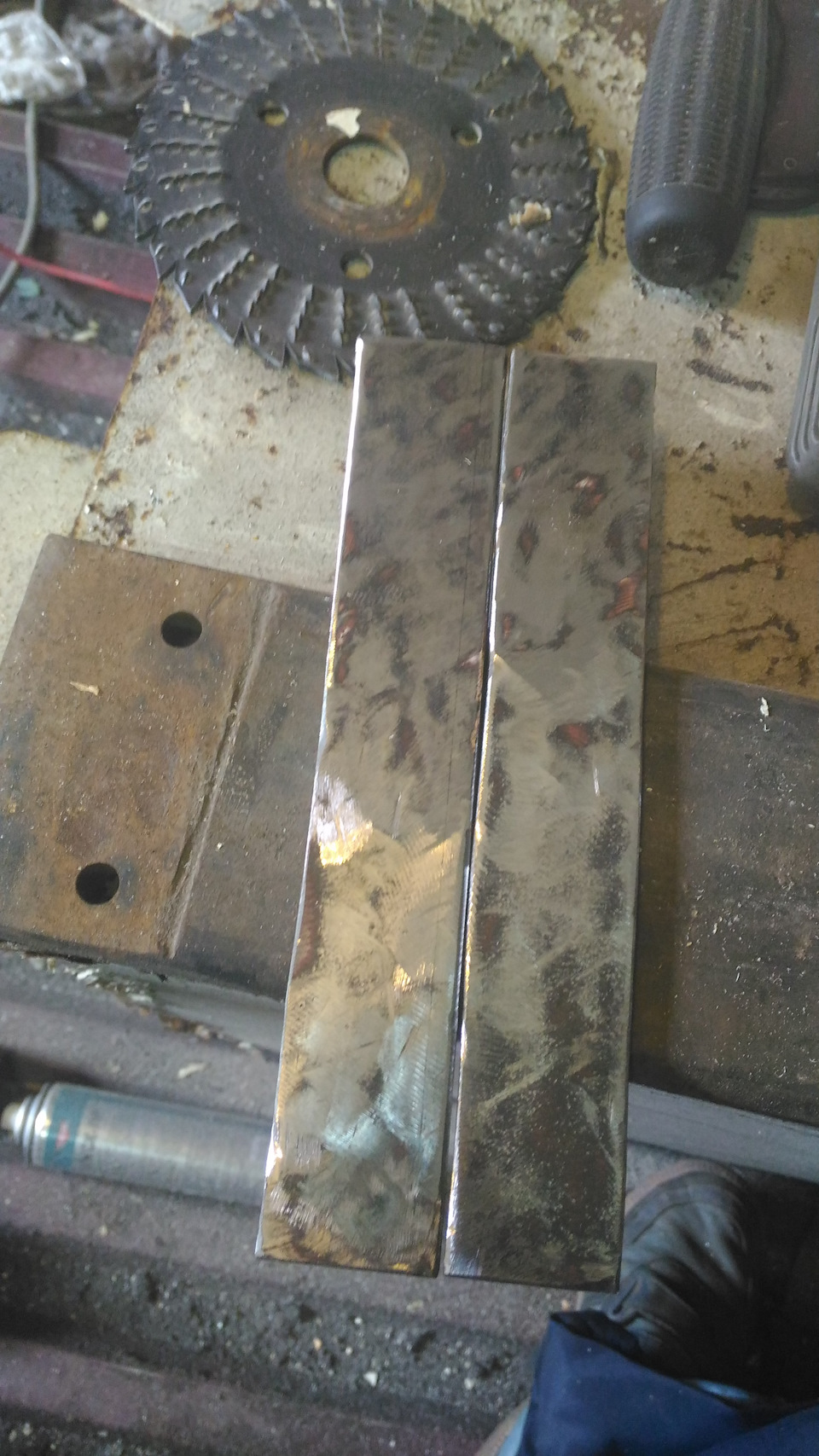

5 мм Примерно так На 3мм листе размечаем две полоски размером 200х25 Вырезаем Зачищаем Отрезаем все лишнее, сверлим, и свариваем переходные пластины Красим и соединяем в единую конструкцию Вся конструкция двигается по направляющим отверстиям

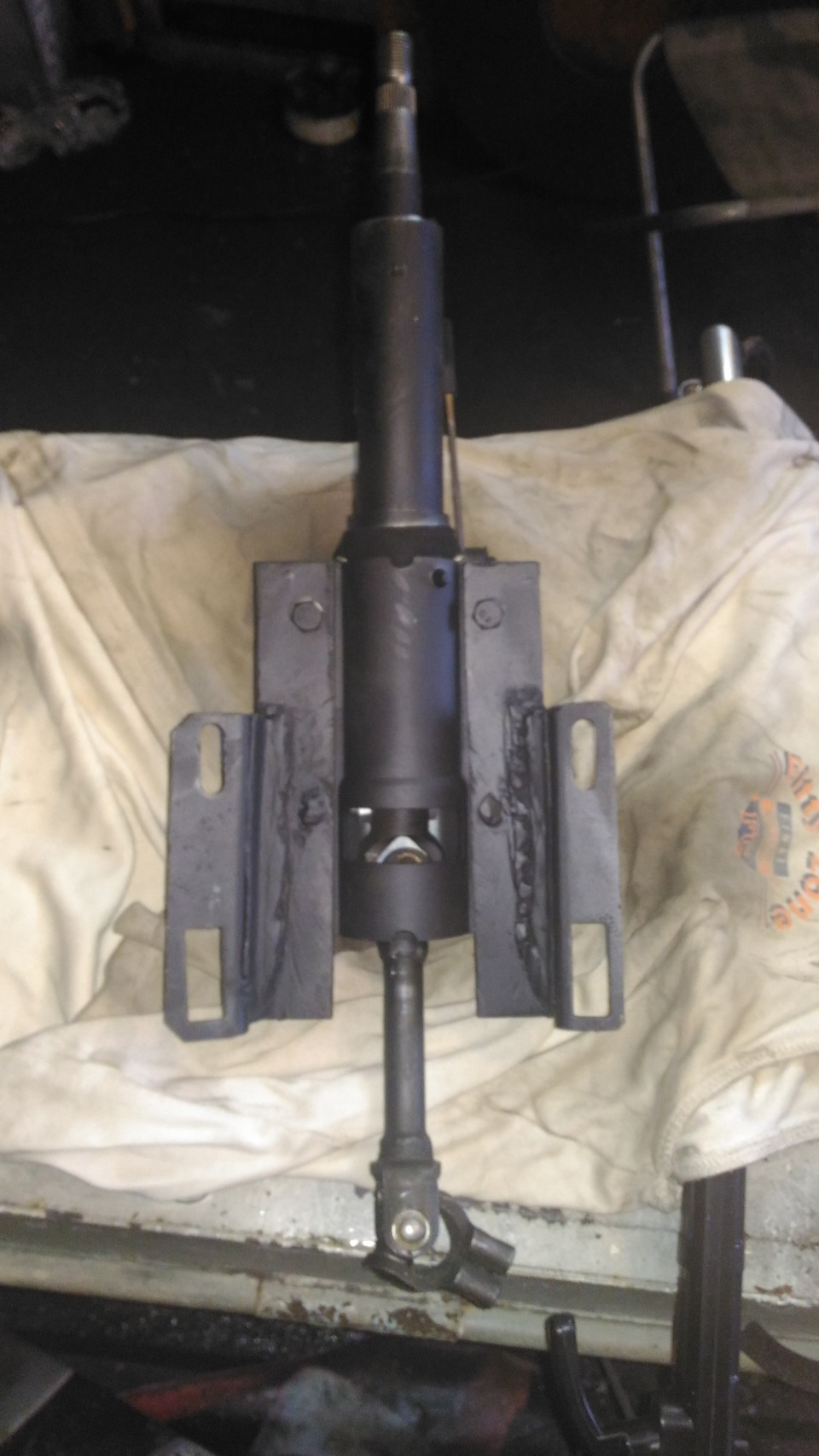

Все, идем ставить .
Ps. Руль установлен, по сравнению с родной колонкой, руль стал ближе к водителю примерно на 10 см и к двери на

4 см . Результат достигнут, т.е. посадка длинномерного водителя стала удобней. Появилась возможность регулировки по высоте и удобство посадки для толстопузиков.
Если есть вопросы, постараюсь ответить. Делалось для этой машинки.
Ruhляш

Регулировка люфта руля ВАЗ 2107

Рулевое управление Ваз 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту. Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника.
Проверка величины люфта выполняется следующим образом:

• установить машину на ровную площадку;
• проверить давление в шинах, при необходимости подкачать их;
• выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески.

• разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
• плавно вращайте руль, пока напарник следит за положением передних колес;
• как только колеса начнут смещаться, остановите вращение руля;
• сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
• плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
• нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
• померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

• не затянута центральная гайка крепления рулевого колеса на оси;
• ослаблена гайка крепления рулевой колонки к редуктору;
• не отрегулирован червячный редуктор рулевого механизма;
• изношены втулки маятника рулевого механизма;
• повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми.
Далее следует проверить состояние маятника и регулировку червячного редуктора.
Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма.
Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

• выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
• очистить крышку рулевого редуктора от грязи и масляных потеков;
• снять защитный колпачок с регулировочного винта;
• ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
• отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
• затяните контргайку, удерживая регулировочный винт отверткой;
• проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
• при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Как поднять руль ваз 2107

Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Краткое содержание:

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Если обнаружен большой свободный ход рулевого колеса или для его поворота приходится прикладывать усилия больше допустимых, регулируем зацепление редуктора

Выставляем колеса в положение для прямолинейного движения и убеждаемся в наличии масла в редукторе.

1. Снимаем защитный колпачок с регулировочного винта, ключом «на 17» ослабляем гайку так, чтобы можно было приподнять стопорную шайбу.

Несколько раз быстро поворачиваем рулевое колесо влево и вправо на угол около 10° и одновременно шлицевой отверткой заворачиваем (отворачиваем) регулировочный винт до тех пор, пока свободный ход и усилия на рулевом колесе не войдут в допустимые пределы.

Не рекомендуется слишком сильно затягивать винт.

После регулировки затягиваем гайку, удерживая отверткой регулировочный винт от проворачивания.

3. Если обнаружен осевой люфт оси маятникового рычага, то подтягиваем гайку на верхней части оси.

Для этого в подкапотном пространстве вынимаем шплинт из корончатой гайки, торцевым ключом «на 19» заворачиваем ее на 60° (одна грань) и опять проверяем люфт.

Если люфт не исчез, то еще раз подтягиваем гайку и устанавливаем шплинт.

Если после заворачивания гайки сильно возрастает усилие, необходимое для поворачивания рулевого колеса, то ремонтируем маятниковый рычаг.

Удобное управление автомобилем в процессе движения и совершения манёвров – одно из важных условий комфорта для каждого водителя. В просе эксплуатации по тем или иным причинам могут появляться большие люфты и другие отклонения, которые создают дискомфорт и сложности в управлении транспортным средством. В этой статьи мы рассмотрим, как откалибровать руль в различных моделях автомобилей. Следует отметить, что в зависимости от типа рулевого управления существуют определённые нюансы настройки руля. Однако главным условием для качественной калибровки является «сход-развал». Поэтому в первую очередь необходимо съездить на станцию технического обслуживания и выполнить регулировку углов развала и схождения. Без выполнения этого условия любая настройка руля может оказаться неэффективной и не принесёт желаемого результата.

Калибровка руля с электрогодироусилителем

Работа системы управления автомобилей с электрогидравлическим усилителем контролируется и управляется бортовым компьютером. Вся информация, поступающая с различных датчиков, обрабатывается и анализируется в микропроцессоре, который вырабатывает необходимые команды для соответствующих исполнительных устройств. Поэтому для калибровки руля необходимо выполнить перенастройку программы или записать её заново.

Процедура прошивки программного обеспечения не занимает много времени. Однако для этого необходимо иметь специальные навыки и оборудование. Как правило, настройка программного обеспечения производится с помощью автомобильного сканера. В качестве примера рассмотрим, как выполняется калибровка руля своими руками автомобиля Пежо 407 с помощью автосканера.

Сначала отсоединяем клеммы АБ, причём обе.

Демонтируем кнопку сигнала. Для этого под нижней спицей руля находим специальное отверстие. С помощью плоской длинной отвёртки сильно нажимаем на фиксатор и вытаскиваем разъёмы.

Отключаем подушку безопасности. Поднимаем вверх два провода отвёрткой, сжимаем фиксаторы и отключаем разъёмы.

Откручиваем рулевое колесо с помощью соответствующего ключа в виде звездочки.

Покачивая в разные стороны, вытаскиваем руль вверх.

На блоке подрулевых переключателей находим круглое отверстие и проверяем, какие метки там установлены. Для качественной регулировки необходимо выставить метки «I» и «О» либо зелёный индекс. Сначала нажимаем на центральное кольцо, а затем крутим его, пока не появятся нужные буквы.

После этого выполняется настройка программы с помощью автосканера.

В завершение все собираем в обратной последовательности.

Калибровка руля классики

Значительная часть автовладельцев сегодня пока ещё ездит на старых вазовских машинах. На всех моделях до серии ВАЗ-2106 включительно устанавливалась обычная простая рулевая колонка. В этом случае отсутствие карданов, конечно, сказывается на безопасности. Более поздние модификации, начиная с ВАЗ-2107, комплектовались рулевыми колонками с карданами. К сожалению, конструктивные особенности этих устройств не обеспечивают должный уровень калибровки. Регулировка рулевой колонки по высоте не предусмотрена. Поэтому говорить о высокой степени комфорта не приходится.

Калибровка руля классики производится путём регулировки редуктора. С помощью червячного механизма можно при необходимости убрать люфт рулевого колеса. Для выполнения этой процедуры нужен помощник, который будет вращать рулевое колесо. Как правило, калибровка редуктора производится при тугом ходе руля или появлении большого люфта.

Открываем капот и очищаем от грязи рулевую колонку.

С помощью плоской отвёртки снимаем защитный колпачок с гайки болта редуктора.

Ключом на 19 отворачиваем фиксирующую гайку до тех пор, пока можно будет вращать регулировочный винт отвёрткой.

После этого нужно попросить помощника начать вращение руля, поочерёдно отклоняя его в каждую сторону на 30-40 градусов.

В это время вам необходимо в зависимости от того какой нужен результат, закручивать или откручивать винт с помощью отвёртки. При вращении болта вправо (по часовой стрелке) происходит уменьшение зазоров в шестернях, люфт уменьшается. Соответственно, вращая влево, вы увеличиваете эти зазоры и ослабляете ход руля.

После того как необходимая калибровка выполнена, следует зафиксировать регулировочный винт гайкой и надеть защитный колпачок.

Иногда бывают случаи, когда руль установлен неправильно. То есть, в прямолинейном движении рулевое колесо стоит криво. Чтобы сменить положение руля, необходимо его сначала открутить и снять, а потом заново установить на шлицы. Для снятия рулевого колеса нужно предварительно демонтировать крышку выключателя сигнала, а затем открутить гайку на рулевой колонке.

Калибровка руля переднеприводных ВАЗ

Фактически более или менее нормальная калибровка руля вазовских машин реализована на моделях, начиная с ВАЗ-2110. Возможность регулировки руля появилась благодаря установке на переднеприводных машинах травмобезопасных рулевых колонок. Рулевой вал этих устройств выполнен из нескольких частей, которые в случае столкновения складываются, не причиняя вреда водителю. Следует отметить, что на большинстве модификаций бюджетных иномарок такая регулировка не предусмотрена.

Для калибровки руля ВАЗ-2110 снизу рулевой колонки установлен рычаг, с помощью которого можно отрегулировать положение руля. Чтобы установить необходимую высоту, сначала сядьте на сидение. Потом потяните за рычаг и настройте комфортное положение руля, перемещая его в разные стороны. Можно проверить несколько различных позиций и выбрать оптимальный вариант. После выполнения регулировки отпустите рычаг в исходное положение.

Полезные советы

Перед тем как выполнить калибровку руля, внимательно изучите особенности конструкции рулевого управления вашего автомобиля. Функция регулировки положения рулевого колеса предусмотрена далеко не во всех моделях.

Помните, что выполнять регулировку руля в процессе движения автомобиля категорически запрещается.

Как отрегулировать рулевую колонку на ваз 2107

Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.

До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

• При помощи ключа на 8 выкручивается пробка заливного отверстия;
• Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
• При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Проверка рулевого механизма.

После регулировки коробки передач автомобиля ВАЗ 2107 может произойти осевое смещение рулевого колеса. Это может быть обнаружено, если передние колеса расположены по прямой линии, и в этот момент рулевое колесо подтягивается, и в этом случае вал смещается.

Чтобы это исправить, достаточно надеть пару прокладок под крышку редуктора.

Если свободный ход исчез, то все детали коробки передач или вала должны быть полностью заменены.

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

• Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
• Раскрутить хомут, крепящий рулевой вал к редуктору.
• Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

«Шестерка» может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Последняя немного длиннее несмотря на то, что их схема практически одинакова. На модели ВАЗ 2107 установлен травмобезопасный вал, который при лобовом столкновении складывается и не может нанести ран водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит в себе шарниры. Случаются и проблемы с редуктором, которые можно решить простой регулировкой рулевой колонки. Но есть у механизма и «неизлечимые болезни», при которых оказывается проще купить новый руль и установить его на место старого.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену. Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

Ключом на 8 откручивают пробку заливного отверстия.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.

Рулевое управление ВАЗ 2106

Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Как определить появление люфта в рулевом управлении

Для того, чтобы проверить автомобиль на наличие проблем с рулевым управлением, а именно присутствием люфта необходимо проделать следующие операции. Прежде всего необходимо перевести двигатель на специальный режим работы на неподвижном автомобиле – холостой ход. После этого, следует начать крутить руль и следить за временем отклика колёс на данные команды. Именно это расстояние и показывает величину люфта.

На сегодняшний день для удобства и точности измерения люфта существует специальное устройство – люфтомер. Он помогает измерить и проконтролировать суммарный люфт.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

1. Одной средней рулевой тяги.
2. Двух рулевых тяг по бокам.
3. 6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Зимняя резина на киа спортейдж 4

Краткое содержание:

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

1. Значительное увеличение люфта рулевого колеса.
2. Появление стука со стороны рулевого управления им.
3. Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание! Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание! Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание! После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос? А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик: Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

1. Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
2. На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
3. Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
4. Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Как осуществляется регулировка рулевого редуктора ВАЗ-2107 своими руками

В других случаях достаточно будет осуществить техническое обслуживание рулевой системы. Эти мероприятия не вызывают особых сложностей и могут быть выполнены собственноручно. Специалисты завода-изготовителя рекомендует следить за уровнем масла и периодически менять его в редукторе рулевого механизма. Снимать его с автомобиля для этого не требуется, все действия осуществляются без разборки.

Уровень проверяется чистой тонкой отверткой. Ключом на 8 мм откручивают пробку и замеряют наличие масла. Его уровень должен быть немного ниже заливного отверстия. Если уровень меньше, необходимо добавить масло.

Для замены в первую очередь нужно слить старую смазку. Это можно выполнить, сняв крышку редуктора, которая закреплена четырьмя болтами. После полного вытекания жидкости крышку монтируют на место и через отверстие для залива добавляют новое. На этом замена масла в рулевой системе считается оконченной.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Читать дальше: Код радио рено дастер

выровнять колеса, установив их в положение, соответствующее прямолинейному движению;

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.

До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Устранение

Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь. Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется. Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.

Читать дальше: Установить лебедку на ниву

Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
2. Неравномерный или быстрый износ покрышек.
3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Регулировка редуктора ВАЗ

Регулировка рулевого редуктора выполняется для избавления от люфтов руля, а также всевозможных несовпадений при его вращении с положением колес. Предварительно колеса автомобиля необходимо поставить ровно.

Чтобы отрегулировать рулевой редуктор необходимо открутить контргайку на его крышке сверху и ослабить специальный регулировочный винт. Попросите напарника сесть за руль и энергичными, но не широкими движениями вращать руль в разные стороны, а вы в этом время постепенно затягивайте регулировочный винт. Как только рулевое колесо начнет вращаться туго, а колеса будут перемещаться вместе с малейшим его движением, контргайка затягивается.

На этом регулировка рулевого редуктора завершена. Как видите, эта процедура совсем не долгая и может выполняться всего лишь при наличии ключа на 19 и обычной плоской отвертки.

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

Как поднять руль ваз 2107

Регулировать рулевой механизм (рулевой редуктор), а правильнее сказать, зазор в зацеплении червяка и ролика рулевого механизма, нужно, если при проверке рулевого управления обнаружился повышенный люфт. Выполнить регулировку достаточно просто. Из инструмента нам потребуется большая плоская отвертка и рожковый ключ «на 19».
1. Снимаем защитный колпачок.
2. Берем ключ «на 19» и отворачиваем контргайку.
3. Снимаем стопорную шайбу.
4. Отверткой заворачиваем винт (по часовой стрелке) до устранения люфта.
5. Ставим шайбу на место и заворачиваем контргайку, придерживая винт отверткой.

Если регулировкой убрать люфт не получается, изношенные детали придется менять. Разборка и ремонт- сложная процедура. Проще заменить рулевой механизм (рулевой редуктор) в сборе. Найти его подешевле можно на авторазборе. Новые- стоят дорого, а качество сборки, часто, просто отвратительное. Перед установкой на авто, б/у редуктор нужно промыть и заменить масло на свежее. Заправляют в него трансмиссионное масло в количестве 0,215 литра.

Регулировка рулевого механизма Ваз-2107

На этом видео процесс регулировки показан на примере Ваз-2106. На “Семерке” все точно также.

Как опустить руль ваз 2107

Модельный ряд классики от Волжского автозавода семерка имеет самый комфортабельный для своего времени салон. Автомобиль ВАЗ 2107 оборудован анатомическими креслами с интегрированными подголовниками и удобным рулем с четырьмя спицами. Он установлен на травмобезопасном составном валу, который вращается в подшипнике. Снятие автомобильного руля обычно требуется, в случае выработки деталей в процессе длительной эксплуатации.

Замена неисправного узла позволит устранить избыточный люфт вала, а также непредусмотренные конструкцией перемещения рулевого колеса. Для осуществления ремонтно-восстановительных работ потребуются следующие инструменты:

1. короткая отвертка крестообразная;
2. набор головок с воротком и удлинителем;
3. консистентная смазка;
4. лампа переносная с дефлектором и удлинителем.

Операция не занимает много времени и может выполняться вне специально оборудованных помещений.

Порядок демонтажа рулевого колеса

В модели ВАЗ 2107 устанавливается два вида рулевых колес старого и нового образца демонтаж его даст возможность оперативно поменять крепление на новое. На этих деталях реализованы разные способы установки лицевой декоративной детали, которая выполняет функцию выключателя звукового сигнала. Для выполнения операции по демонтажу узла старого образца нужно сделать следующее:

1. Отключаем аккумулятор, скинув клемму массового провода.
2. При помощи короткой отвертки выкрутить четыре винта с обратной стороны руля.
3. Снять панель вместе с крепежом и контактной пластиной и отсоединить провод питания сигнала.
4. Удерживая рулевое колесо от проворачивания опустить гайку ослабить, но не снимать ее полностью.
5. Следующая операция выполняется вдвоем: помощник садится на водительское место и оттягивает деталь по направлению снятия.
6. Второй берет молоток и пробойник и наносит удар один или несколько по валу это позволяет легко снять освободившийся узел.

Гайка, оставшаяся на штоке, не позволит детали соскочить и ударить помощника. Теперь можно ее открутить полностью и закончить процесс. Замена подшипника потребует демонтажа декоративных накладок и кронштейна. Рулевое колесо нового образца на автомобиле ВАЗ 2107 снимается проще, достаточно вытащить декоративную заглушку с логотипом АвтоВАЗа и получить доступ к гайке. Остальная часть операции и в том силе замена изношенного подшипника проводиться, как описано выше.

Установка рулевого колеса

По окончании ремонтных работ детали необходимо правильно смонтировать на место. Если производилась замена подшипника или кронштейна с валом в сборе следует узел установить на место и затянуть болты крепления. Если снятие производилось с иными целями, руль монтируется после выполнения всего комплекса необходимых работ. При этом важно установить его в правильном положении.

На валу и контактной пластине ВАЗ 2107 имеются метки и их необходимо совместить, надевая руль на шлицы. После это можно произвести затяжку гайки, если производилась снятие и замена вала нужно предварительно правильно смонтировать данный узел. Декоративные детали ставятся на место в порядке обратном демонтажу.

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Снятие и замена рулевого колеса на классических моделях Жигулей ВАЗ 2101–07 — одна из простейших операций. Для её выполнения потребуется минимальный набор инструментов и тёплые гаражные условия, когда работы ведутся в зимний период. В этом случае посещение станции техобслуживания — необоснованная трата денег. Чтобы самостоятельно демонтировать либо поменять руль, надо лишь изучить нехитрый порядок работ и запомнить несколько важных моментов.

Инструкция по снятию рулевого колеса

Демонтаж руля ВАЗовской классики необходим в следующих ситуациях:

• для ремонта кнопки звукового сигнала или рулевого механизма;
• для выравнивания поперечной планки после процедуры развала — схождения передних колёс;
• с целью замены штатного руля на другой, более удобный либо спортивный.

Тонкий и неудобный руль ВАЗ 2101—02

На шестёрке баранка симпатичнее, но столь же неудобная

Все перечисленные элементы снимаются одинаково легко, хотя есть мелкие различия в технологии разборки, которая производится с помощью такого комплекта инструментов:

• 2 типа отвёрток — плоская и под крестообразный шлиц;
• головка под гайку 24 мм, удлиняющая проставка и вороток;
• ветошь.

Самый удобный руль ставился на четвёртую, пятую и седьмую модель ВАЗ

Порядок разборки

Снятие баранки на любой классической модели ВАЗ выполняется в такой последовательности:

Снятие декоративной накладки на четвёртой модели

Примечание. Гайку, удерживающую баранку, нельзя откручивать до конца в целях безопасности. Когда вы станете дёргать незакреплённый руль, то можете травмировать себе голову, если он резко соскочит. Гайка не даст элементу полностью слететь с вала.

Если накладку ВАЗ 2104 открутить сзади, то она снимется целиком

На копейке клавиша сигнала легко снимается рукой

Совет. Если вы снимаете деталь для проведения ремонта и планируете поставить её обратно, то перед демонтажем рекомендуется нанести маркером метки на торец вала и ступицу руля. Это поможет вам сразу установить элемент в правильное положение при сборке.

На шестёрке для снятия накладки нужно выкрутить 2 винта с другой стороны руля

Фото снятия баранки

Метки, по которым устанавливать руль обратно будет удобнее Руль сдёргивается с вала одним резким движением Гайку крепления не выкручивайте до конца

Процесс разборки на видео

Симпатичный заводской руль Лада Калина

• баранки от переднеприводных ВАЗов более поздних лет выпуска — ВАЗ 2115, Калины, Приоры.
• разнообразные рули китайского производства;
• тюнинговые спортивные рули от известных брендов — Sparco, Momo и так далее.

Так смотрится спортивный руль на ВАЗ 2106

Примечание. Тюнинговые и спортивные баранки, имеющиеся в продаже, являются универсальными. То есть, они ставятся на разные машины с помощью переходника, рассчитанного на ту или иную модель авто.

Категорически не рекомендуется устанавливать на заднеприводные Жигули дешёвые изделия непонятных китайских брендов. Дело в том, что в первых ВАЗах передние колёса поворачиваются посредством червячного механизма, а не рейки, как на новых автомобилях. Поскольку гидроусилителя там тоже нет, нередко случаются ситуации, требующие от водителя большего нажима на руль. Установив некачественное изделие, вы рискуете в один далеко не прекрасный момент оказаться с баранкой в руках и разбитой машиной — в лучшем случае.

Переходник для монтажа спортивного руля

Отсюда вывод: помимо удобства и эргономики, рулевое колесо должно отвечать требованиям безопасности. К таковым относятся заводские детали от АвтоВАЗа, протестированные должным образом, и рули от известных европейских брендов.

Совет. Не торопитесь покупать изделия меньшего диаметра, у которых сама баранка не вынесена вперёд относительно центральной части. Во-первых, подобные рули не всем удобны, а во-вторых, вы с непривычки станете задевать руками подрулевые переключатели на поворотах. Если на автомобиле кого-то из знакомых уже стоит маленькая баранка, протестируйте её и убедитесь, что она будет для вас удобна.

Спортивный руль Sparco с выносом вперёд

Указания по установке

Первым делом перед сборкой смажьте шлицы вала солидолом, после чего действуйте в обратном порядке:

1. Наденьте рулевое колесо на шлицы, совместив нанесённые ранее метки. Если стоит задача выровнять положение планки либо установить новое изделие, постарайтесь насадить его максимально ровно.
2. Вложите гайку внутрь головки, наденьте её на резьбу с помощью удлинителя и закрутите.
3. Удерживая руль, затяните гайку ключом.
4. Присоедините аккумулятор и попробуйте проехать на машине 50—100 м по дороге, свободной от движения. Так вы убедитесь, что выставили положение баранки верно. В противном случае снова открутите гайку и переставьте элемент на 1 зубец вправо или влево.
5. Установите на место верхнюю накладку.

Положение баранки можно зафиксировать с помощью линейки

При инсталляции спортивной баранки используйте переходник для автомобилей ВАЗ 2101—07, представляющий собой цилиндр с отверстиями под болты (идут в комплекте) и шлицевой частью по центру. Ставится он просто: прикрутите руль болтами к переходнику, а затем наденьте его на вал, как было рассказано выше.

Видео обратной сборки

Инсталляция спортивного руля без переходника на ВАЗ 2104—07

• дрель электрическая со сверлом 6,5 мм;
• длинные болты М6 – 6 шт.;
• молоток и керн;
• болгарка с кругом по железу;
• шестигранный ключ под размер болтов;
• штангенциркуль, линейка.

Фланец быстросъёмного механизма хорошо садится на центральную часть штатного руля

Первым делом нужно вырезать болгаркой центральную часть штатного руля и аккуратно обработать края. Дальше порядок такой:

1. Сняв размеры с быстросъёмного механизма, где выполнены 6 отверстий для крепления, разметьте под них отрезанную часть. Центральные отверстия обеих деталей должны совпадать.
2. Подрежьте торцы отрезанного элемента, чтобы они не мешали плотному прилеганию нового руля.
3. Просверлите отверстия, предварительно наметив их керном.
4. Болтами прикрутите получившуюся деталь к механизму спортивной баранки.

На старом руле просверливаются отверстия под новый фланец

В результате шлицевая часть старого руля послужит креплением для нового. Дальше устанавливайте и настраивайте его в обычном порядке.

Спортивная баранка Sparco с сердцевиной от заводского руля

Как вы могли убедиться, снятие рулевого колеса не представляет сложности. Даже неопытный автолюбитель справится с задачей в течение получаса, не больше. Проблемы могут возникнуть при монтаже руля, не подходящего по конструкции к автомобилю и переходнику. В подобных случаях нужно применять индивидуальный подход, чтобы найти правильное решение.

ВАЗ-2107, к которому привыкли тысячи соотечественников, по нескольким параметрам уступает зарубежным аналогам, ввиду чего автомобилисты, желающие улучшить характеристики родного авто, производят своими руками тюнинг рулевого управления ВАЗ-2107. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится агрегат, посредством которого создаётся дополнительное усилие на колёса при вхождении в поворот. Произведённое усовершенствование приблизит отечественное авто к классу более дорогих зарубежных машин.

Устройство рулевой рейки и механизма Ваз 2107

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне обоснованного решения сменить заводской руль на более спортивное приспособление диаметром 320 мм. Подобный агрегат подарит владельцу авто множество преимуществ: во-первых, он сможет парковаться с большей манёвренностью. В момент модернизации руля не стоит забывать об установке травмобезопасного стакана.

Те автомобилисты, которые предпочитают спортивный тюнинг (рейка с малым числом), должны быть готовы отдать за агрегат в два раза больше средств, нежели за простое стандартное приспособление. Однако, после установки автомобиль обретёт возможность поворачивать колёса всего за два рулевых оборота.

Третьим шагом по усовершенствованию авто может стать регулировка развала и схождения. Эксперты, которые много лет работают с разными моделями ВАЗа, повышают схождение и отрицательный развал на передней оси. Вместе с этим необходимо в обязательном порядке обратить внимание на схождение задней колёсной базы, которое должно, наоборот, снижаться.

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Установка электроусилителя руля

Среди прочих дополнений, устанавливая в свой автомобиль ЭУР, владельцу транспортного средства придётся установить новый трос подсоса (приобрести его можно в комплекте к ЭУР для ВАЗ-2108), заменить редуктор и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при приобретении готового комплекта подразумевает наличие датчика скорости, разных крепёжных элементов, троса подсоса, замка зажигания, нескольких переключателей и кожуха для колонки руля.

Собирая своими руками на ВАЗ-2107 электроусилитель руля, необходимо начать с переходной пластины и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, точнее, её подшипники, оснащаются новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Провод красного цвета должен идти к АКБ, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометров должны идти к фишке приборной панели, а соединяющие элементы между датчиками скорости к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.
