Как снять лючок бензобака гранта

15

Снятие и установка крышки люка наливной трубы топливного бака Лада Гранта ВАЗ 2190

1. Откройте крышку люка топливного бака.

2. Выверните крестовой отверткой два винта крепления крышки, и ключом на 7 одну гайку крепления повода пробки, и снимите крышку люка.

3. Устанавливайте крышку люка в порядке, обратном снятию.

Как открыть бензобак лада гранта

Лючок или крышка бензобака, несмотря на свою малозаметность, играет важную роль в общей работоспособности двигателя. Крышка — обязательный атрибут транспортного средства. На подержанных авто она может портиться, и тогда приходится использовать различные методики ремонта, включая полноценную замену.

Подробная классификация крышек бензобаков

Автомобилист должен понимать, что крышка — это не просто элемент, закрывающий доступ к баку. В современном автомобиле она ещё выполняет ряд иных функций: стабилизирует давление внутри топливного резервуара, изолирует бензин или солярку от отрицательного воздействия внешней среды и т. п.

Крышка топливного бака — это важный функциональный элемент авто

Конструкция элемента зависит непосредственно от формы горловины топливного резервуара. В наибольшей степени всё определяется диаметром резьбы и типом (она бывает внешней и внутренней). Имеет значение также глубина входа крышки в горловину, объём и т. д.

Материал крышки всегда подбирается с учётом пожарной безопасности. Особенно важно это для автомобилей, оборудованных бензиновыми системами. Горючее этого типа имеет свойство взрываться от чрезмерного давления, оно более чувствительно к воздействию паров.

В конструктивном плане крышки делятся на несколько типов:

1. Первый вариант самый простой. Оборудована крышка единственной функцией — изоляция топливной жидкости от воздействия атмосферы.
2. Второй вариант — сложная система, оснащённая клапанами. Последние обеспечивают стабильность давления внутри резервуара.
3. Крышки с замком. Помимо основных функций, они защищают топливный бак от несанкционированного входа.
4. Модели «с памятью». Такие крышки специально разработаны для забывчивых автомобилистов, они соединяются к горловине бака или лючку цепью.

Крышка с пластиковым держателем или цепью специально разработана для забывчивых автовладельцев

Помимо этого, крышки классифицируются по типам стопорного механизма:

• байонетные, которые закрываются путём изменения угла;
• резьбовые;
• запорные, как на металлических канистрах.

Чаще применяются байонетные и резьбовые крышки. Первые закрывать и открывать проще, но на легковые автомобили они ставятся редко, больше частью, это удел тракторов и грузовых авто.

Резьбовые крышки могут быть как с внутренней, так и с наружной резьбой. Отличие в расположении основной и ответной резьбы на горловине бака или цилиндрической поверхности крышки.

Делятся крышки также по вентиляционным показателям:

1. Бесклапанные модели устанавливаются в топливные резервуары, в которых предусмотрены автономные системы стабилизации давления и улавливания паров горючего.
2. Одноклапанными крышками оборудуются резервуары, в которых задействована лишь система улавливания паров горючего, но нет отдельной системы стабилизации.
3. Наконец, на баки без автономных систем устанавливаются крышки с двумя клапанами. Их предназначение — стабилизировать давление при понижении уровня бензина, и сбрасывать пары горючего.

Наибольшее распространение в наши дни получили одноклапанные крышки. Это вызвано конструктивными особенностями современных моделей авто, оснащённых только автономной системой улавливания паров горючего.

Крышки также классифицируются по типу защиты от хищений:

1. Стандартные варианты, не имеющие какой-либо защиты.
2. Модели с навесным замком, подвешивающимся на специальных скобах.
3. Крышки с обычным замком, личинка которого вертикально встроена.
4. Кодовые крышки.
5. Модели с замком, открывающимся ключом зажигания определённого автомобиля.

Стандартные крышки получили большее распространение, так как их установка несложная. Однако в последнее время наметился спрос на крышки с кодовыми замками. Навесной замок сегодня практически вышел из применения. А крышки с замком, открывающимся ключом зажигания, встречаются на некоторых топовых иномарках.

Крышки топливных баков могут классифицироваться также по наличию добавочных компонентов:

• с цепочкой или пластиковым соединителем;
• со специальной рифлёной ручкой для удобного открытия.

И, наконец, они бывают металлическими или пластиковыми, универсальными или предназначенными для одной модели авто.

Как открываются различные модели крышек

Крышки топливного бака могут открываться по-разному. Как правило, на отечественных авто сделать это просто, на иномарках — гораздо сложнее. Для открытия кодовых лючков приходится выставлять нужное соотношение цифр. Одним словом, сколько моделей, столько и способов открытия.

Лючок, который открывается путём нажатия соответствующей кнопки в салоне. Расположена она либо на двери со стороны водителя, либо на подлокотнике.

Кнопка управления крышкой бензобака расположена на двери водителя

Крышка с выемкой открывается потягиванием на себя

Распространённые неисправности

При активной эксплуатации автомобиля крышка топливного бака портится. Паниковать в любом случае не стоит, практически все неполадки легко устраняются, иногда крышку можно запросто поменять на новую. В список наиболее частых неисправностей входят:

• замерзание механизма;
• застревание пластикового штыря;
• порча личинки замка и т. д.

Замерзание крышки

Примерзание крышки нередко случается в холодное время года. Владелец заезжает на АЗС с целью заправки и не может открыть бак. Механизм лючка, поддерживающий нормальное отпирание, замерзает. В условиях низких температур пластиковый штырь отвердевает и более не утапливается внутрь.

Замерзание крышки бензобака происходит в результате разности температуры воздуха снаружи и внутри

Конечно же, такое происходит не по вине автопроизводителя. Конструкторы изначально позаботились о материале крышки на стадии разработки. В большинстве случаях он морозостойкий, но во время движения салон сильно нагревается, горячие пары воздуха циркулируют по всему внутреннему пространству автомобиля, включая и механизм крышки. Последний с обратной стороны при низких температурах «прессует» мороз.

Таким образом, на крышке образуется конденсат. Ближе всего к холодному воздуху находится штырь. Влага превращается в лёд, механизм открывания лючка затвердевает, крышка плохо работает.

Что делать? Очевидно, что решение напрашивается само собой. Нужно прогреть замёрзшие детали, это приведёт к оттаиванию механизмов и их работоспособности.

Опытные автомобилисты рекомендуют с наступлением холодов впрыскивать внутрь механизма жидкость ВД-40. После обработки нужно 2–3 раза открыть и закрыть крышку. Это позволит предотвратить замерзание.

Чтобы открыть крышку лючка в мороз, достаточно брызнуть на него горячей водой из термоса. Лёд мгновенно оттает, и механизм откроется.

Застревание штыря

Если крышка не открывается в тёплое время года, скорее всего, это связано со стопорением пластикового штыря. Многие современные лючки управляются из салона авторычагом. Последний может туго «ходить», и при поднятии оставаться неподвижным. Крышка в такой ситуации на манипуляции водителя реагировать не будет, так как она в закрытом положении, держит её штырь, освобождающийся во время открытия центрального замка.

Решается проблема с помощью ассистента. Можно попросить пассажира удерживать рычаг из салона, а самому поднажать на лючок с внешней стороны. Как только крышка немного приоткроется, автомобилист должен среагировать и подцепить лючок. Если помощника нет, рычаг можно зафиксировать в одном положении водительским ковриком или другим предметом. Чтобы не повредить краску машины, рекомендуется обернуть отвёртку тряпкой.

Если не открывается бензобак, его можно аккуратно поддеть ножом или отвёрткой

Под обшивкой в багажном отсеке на некоторых авто имеется электропривод, предназначенный для аварийного открытия бензобака в случае его неисправности. Его закрывает, как правило, крышка. Чтобы открыть лючок, нужно засунуть в прямоугольное отверстие указательный палец, нащупать штырёк и сдвинуть его в противоположную сторону.

Поломка резьбы

Если крышка с резьбой, она меньше подвержена поломкам. Однако если такое произошло, она не выкручивается, открыть бак удастся только путём разборки или слома. Другого альтернативного способа извлечения просто нет.

Владельцам автомобилей с такой крышкой рекомендуется не допускать полного опустошения топливного резервуара на случай, если придётся доезжать до ближайшей станции техобслуживания.

Секреты открытия крышки без ключа и кода

Модели крышек с ключом довольно распространены в последнее время. Ими оборудуется большая часть современных иномарок. Помимо основных функций, такая крышка не позволяет недобросовестным соседям красть бензин из топливного бака. Но если ключ теряется или ломается, сам хозяин не сможет открыть бак.

Крышка бензобака с ключом защищает от хищения

Конструкция таких крышек подразумевает наличие двух частей: внешней (подвижной) и внутренней (неподвижной). Относительно друг друга они проворачиваются, не давая крышке открыться. Ключ играет роль фиксатора одной из частей, соответственно, вдев его внутрь личинки, можно открыть лючок.

Необходимые инструменты

Вот что нужно подготовить для быстрой и плодотворной работы:

Действия ремонтника

Все работы выполняются аккуратно и последовательно:

Сверлится крышка в этом месте, и вкручивается саморез. Это нужно для того чтобы обе части крышки соединить.

Сверлим крышку в этом месте

Выкручиваем крышку после ввинчивания самореза

Теперь крышка вывинчивается и ввинчивается без использования ключа. Можно оставить это дело так, повременить с заменой. Крышка с саморезом ещё долго будет выполнять свои функции, но уже без ключа.

Открытие кодовой крышки

Существуют также крышки кодовые. Принцип действия в них аналогичен крышкам с ключом. Одна часть подвижная с цифрами, вторая — неподвижная. Владелец автомобиля, знающий код, фиксирует подвижную часть крышки в одном положении, например, как на фото — 5 и 11, и открывает её.

Кодовая крышка установленная на 5 и 11

По надёжности такие крышки оставляют желать лучшего. Особенно те крышки, которые устанавливаются на автомобили «ВАЗ». Импортные модели сделаны немногим лучше. Недостаток их в том, что можно за несколько минут кропотливого подбора открыть крышку, набрав код.

Код крышки можно сменить в любом удобном случае. Для этого нужно просто последовательно совершить ряд элементарных действий:

С обратной стороны крышки снять стопорное кольцо, используя отвёртку или другой аналогичный инструмент с острым штырём.

Снимаем стопорное кольцо с обратной стороны крышки

Часть кодовой крышки, которая накручивается на горловину бака

Матрицы кодовой крышки тоже снимаются

Эти самые матрицы и есть те детали, которые создают код. Чтобы крышка открылась, две вот эти выемки в виде полумесяца должны сойтись вместе.

Выемки полумесяцы должны совпасть

Соединиться они должны обязательно вот под эту матрицу, одно отверстие которой сделано большим.

Отверстие кодовой крышки с большим размером

Для создания нового кода требуется снять все матрицы. Затем следует выставить любой код путём проворачивания подвижной части крышки. Обратная сборка осуществляется аккуратно и внимательно, чтобы не забыть вдеть на место все матрицы, пружинки и шплинт фиксатор.

Как снять лючок бензобака

Довольно часто лючок бензобака снимают и показывают колористу для подбора цвета краски. Например, если кузов машины приходится перекрашивать или обновлять. Держится он на направляющих. Чтобы снять его, надо приоткрыть, слегка оттянуть на себя и двинуть аккуратно к передней части автомобиля. Таким образом, можно добиться вывода лапок лючка из зацепления с направляющими.

Направляющие лючка держат крышку бензобака

Ремонт крышки

Если крышка подлежит наладке, то она снимается и ремонтируется. Чаще всего заменяется лючок и тросик привода, управляющего крышкой из салона.

Замена лючка

Про лючок крышки подробно было написано выше. Он держится на направляющих, которые по неосторожности можно легко сломать. Например, на автомобиле «Вольво» у направляющих часто ломаются усики в этих местах.

Усики лючка ломаются в этих местах

Можно изготовить самодельные крепления, если заново высверлить отверстия тонким стержнем, как показано на фото.

Высверливаем отверстия тонким сверлом

А затем ввинтить болты, отрезать у них шляпки, и загнуть. Получатся идеальные новые крепления.

Загибаем болт, и получается идеальное крепление

Замена тросика

Чтобы добраться до троса, нужно открыть багажник автомобиля, поднять обшивку с боковой части отсека (со стороны бака), снять пластмассовые молдинги порогов двери, под которыми тросик проложен.

Снимаем пластиковые молдинги, чтобы добраться до тросика

Далее нужно действовать так:

Под обшивкой заднего сидения находится рычаг, который отвечает за открытие крышки. Здесь же можно увидеть болт. Его следует выкрутить.

Болт механизма тросика надо выкрутить

Механизм с тросиком надо потянуть на себя

Видео: замена тросика своими руками

Являясь важным элементом топливной системы и всего автомобиля, крышка бензобака заслуживает периодического осмотра. Эта обязанность ложится на плечи самого автовладельца, который должен уметь замечать и вовремя устранять неисправности..

На автомобилях LADA лючок бензобака не имеет замка, открыть его может кто угодно. Для защиты топливного бака от злоумышленников предлагается установить электромеханический замок. Разбираемся, во сколько обойдется такая доработка, а также насколько сложно защитить таким образом бензобак своими руками.

Потребуется:

• электромеханический замок (например, от Daewoo Nexia, артикул 96178614), цена около 700 рублей;
• кнопка открытия лючка бензобака (артикулы: 93555-4H010KD, 3B0959833A, 96175950, 935553D010 или 935553K000QS), цена до 550 рублей;
• провода, цена до 150 рублей;
• пружинка от заколки;
• сварка (в зависимости от модели автомобиля).

Такой механизм позволяет открывать лючок бензобака двумя способами: нажать на кнопку, потянуть за трос в багажнике.

Чтобы сделать запирающийся лючок бензобака нужно:

1. Делаем три отверстия в кузове около горловины топливного бака (два отверстия для крепления электромеханического замка, одно для штока замка). На новых моделях LADA, например, на Lada XRAY добраться изнутри к горловине очень сложно, используйте для этого шаблон из картона и проволоку, чтобы просунуть актуатор.

2. Чтобы лючок бензобака отскакивал при открытии, устанавливаем пружинку от женской заколки. На Lada XRAY можно просто перевернуть пружину.

3. Делаем отверстие в лючке бензобака под защелку замка. Если такой возможности нет, привариваем П-образный кусок электрода.

/>

4. Устанавливаем кнопку в любом удобном месте салона. Подключаем по схеме через 4-контактное реле.

/>

5. По желанию убираем выпуклость на лючке для открытия его пальцем (обращаемся к специалистам на СТО).

Теперь лючок бензобака блокируется при помощи замка и открыть его можно только из салона автомобиля.

Электромеханический замок лючка бензобака в действии на автомобиле Лада Приора:

Напомним, чтобы дополнительно защитить топливный бак можно установить крышку с замком. А для более удобной эксплуатации – сделать крепление под крышку бензобака.

Фото: бортовые журналы gim11 и melkij058

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Всем привет и всех с Новым, 2018-ым годом!

Поступил тут тревожный звоночек — у знакомого в Аксае, в командировке отсосали откачали бензин с бака. Обсуждение этого случая вывело на то, что и у нас в городе такое не редкость (хотя к счастью лично не сталкивался). Ну а т.к. у тазов, как всем известно, даже у Ларгусов (Которые как бэ Логан МСВ — чистейшая иномарка) и даже в люксовых комплектациях не запирается крышка бензобака, то соотвественно решил я, что надо будет как то заняться этой проблемой.

И тут как бы разумно в первую очередь было бы зайти в инет и почитать, умных людей. А я забывал. Просто не было времени как то и руки не доходили. А тут перегорела лампочка ДХО (подробнее об этом в следующем посте), так и так на авторынок за ней (лампочкой) новой я отправился. И тут вспомнил вдруг про крышечку с замочком.

Но первая, попавшаяся в руки крышечка меня прямо сказать напрягла — да, дешевая. Но сцуко какая то она уж больно простая мне показалась.

Пошел к машине, выкрутил свою, родную, смотрю — а родная крышечка сборная и с отверстием для отвода давления в баке, т.е. видимо в крышечке перепускной клапан стоит.

Для справки — перепускной клапан — устройство, предназначенное для поддержания давления среды на требуемом уровне путём перепуска её через ответвление трубопровода. Т.е. Зимой, при перепадах температуры в баке появляется давление. Если нет клапана, то это чревато, ведь бак пластиковый. То расширяется, то сужается. Внутри образуется конденсат, конденсат перетекает в воду на дне бака ну и далее следуют все от сюда вытекающие, плачевные последствия. Перепускной клапан конечно не избавит на 100%
от конденсата и воды в баке. Но риски сильно сокращает, убирая лишнее давление

Делаем вывод: нужно искать либо крышечку аналогичную родной либо иной способ. Конечно можно было бы с телефона зайти в инет, начать там искать, но это в данной ситуации не мой метод. В общем обошел я, по старинке пару авто рынков, прикупил себе попутно кой каких ништячков для машинки, ну и так таки нашел! Из двух авто-рынков, нашел всего в одном месте и у одного чела!

Стоила она дороже обычной (1800 тг. против 700 тг и 1000 тг., в переводе на РР

310 р против 120 и 175 р соответсвенно).

Справедливости ради, не могу не сказать, вечером я все таки зашел в инет и нашел другой, более эстетичный но и более замороченный способ защитить свой бензобак. Его главный плюс в том, что с ним ты — как на иномарке закрыл машину, закрыл и бак. Открыл машину — бак открыт и тебе не надо бегать с ключиком и открывать/закрывать крышку каждый раз при заправке.
Эта запись меня самого заставила призадуматься… Возни с монтажом многовато, однако по видимуму оно того стоит. Буду ли переделывать? пока не знаю, пока поезжу так, понаблюдаю. Если надоест бегать, открывать ключом крышку — буду уже менять. Сам ключ меня вовсе не напрягает. Он нашел свое место в связке с родным ключом и брелком сигналки.

Вы же, если зашли на эту страницу с тем же вопросом, какой стоял передо мной, можете выбрать нужный и наиболее подходящий вам вариант решения этой проблемы. Думаю автор того поста не будет против, что я дал тут ссылку на его пост ибо я ж его тут пиарю ��

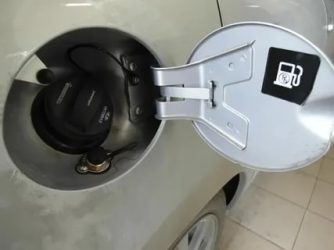

Снятие лючка бензобака Лада Granta Liftback. Ремонт ОТ и ДО

Гранта

«сторож» бензобака

В отечественных бензобаках нет ни армированной сетки, ни других защитных устройств, которые бы позволяли владельцу автомобиля спокойно спать по ночам.

Одним из распространенных способов защиты бака от слива бензина в классиках Ваз 2101-2107 является пластиковая крышка с ключом. Некоторые автовладельцы классики устанавливают замок на лючок бака. Другие ставят кнопку открытия люка в салоне. Особо хитрые устанавливают на лючок датчик сигнализации, при открывании которого срабатывает звуковой сигнал и отпугивает воров и злоумышленников. И только малая доля автовладельцев стараются капитально обезопасить себя от любых попыток слива драгоценного топлива.

Давайте разберемся в этом вопросе по порядку.
