Тгр в сварочном инверторе что это
Проблемные ТГР сварочных инверторов,
изготовление ТГР на примере ДИОЛД АСИ-140 М
Есть определенные серии сварочных инверторов , в которых типичной "болезнью" является трансформатор гальванической развязки ТГР . Его малый ресурс можно связать с некачественным магнитопроводом (он как раз и теряет свои свойства) , малыми габаритными размерами (не имеет запаса ппо индуктивности и работает близко к максимальной габаритной мощности) и ко всему прочему "проблемные" ТГР залиты эпоксидной смолой , что мешает охлаждению, а тепло значительно ускоряет процесс потери свойств магнитопровода.
В общем само явление значительной потери свойств магнитопровода приводящее к неисправностям достаточно редкое, так как большинство производителей делают значительный запас по индуктивности, учитывая потери свойств магнитопроводов в процессе эксплуатации. В электронике гораздо чаще можно встретить к примеру межвитковой пробой, но как уже было сказано выше для целого ряда бюджетных маломощных аппаратов потеря свойств магнитопровода настоящая "болячка", некоторые из таких аппаратов ProfHelper DaVinci, Prestige , AikenWeld Ranger, DeFort DWI и обсуждаемый Диолд .
Так что-же происходит при потере свойств магнитопровода ? Давайте посмотрим схему драйвера ключей аппарата Диолд АСИ-140
Сигнал от ШИМ контроллера коммутируемый MOSFET транзистором средней мощности поступает на трансформатор Т2 , который и выполняет роль гальванической развязки между верхним, нижним плечом и низковольтной частью схемы , в момент когда магнитопровод потерял значительную часть своих свойств , индуктивность обмоток падает , а потери в трансформаторе возрастают . Учитывая то что нагрузка трансформатора имеет емкостный характер, а именно емкость затворов IGBT транзисторов, сигнал после "подсевшего" ТГР начинает терять в амплитуде, а главное начинают растягивать фронта (длительность нарастания и спада импульса ), и пошла цепочка последовательностей. Растянутые фронта — увеличивают время открытия и закрытия силового ключа , это в свою очередь дают перегрев кристалла полупроводника транзистора , так как время пока транзистор находится между полностью открытом и полностью закрытом состоянии практически вся мощность рассеивается на транзисторе. В итоге транзисторы перегреваются, а в какой-то момент включение на столько замедляется что мощность превышает мощность рассеивания на транзисторе и происходит тепловой пробой кристалла, тут ни какая тепловая защита уже не спасет , так как транзистор попросту не успевает передать все выделенное тепло на радиатор.
Те кому все же сложно представить этот режим , представьте что вы приседаете, по команде "делай раз" вы полностью сели, по команде "делай два" — полностью встали, и в первом и во втором положении вы особо не напряжены, а теперь попробуйте все это проделать очень медленно , медленно вставать и садится — будет в разы тяжелее, а если принять положение "полтора" — будете тратить силы по максимуму . Так и с транзисторами , не любят они режим "полтора " !
Ниже несколько примеров, неправильных форм сигналов, с такой формой управляющего сигнала сварочный инвертор сможет работать, только без нагрузки в режиме холостого хода или с очень слабой нагрузкой.
Но к сожалению на практике не все так красиво как в теории , чаще всего пробой силовых ключей происходит именно когда сердечник ТГР еще не сильно утерял свои свойства , а сам аппарат был перегружен. Поэтому при ремонте осциллограммы кажутся вполне приемлемыми, но замеры мы веть делаем быз сетевого напряжения, поэтому ТГР нагружен только емкостью затвор-эмиттер (Сзэ) но есть еще емкость затвор-коллектор (Сзк) которая гораздо меньше и ее зачастую просто не учитывают, а напрасно!
Дело в том что емкость затвор-эмиттер (Сзэ) хоть и гораздо больше чем емкость затвор-коллектор (Сзк) но заряжается она до напряжения управления затвором , часто это от -10В до +15В , а вот емкость затвор-коллектор (Сзк) заряжается до напряжения затвор — коллектор , это порядка 280. 320В , и разряжается до нуля при открытии транзистора , следовательно это емкости для заряда до такого большого напряжения тоже требуется определенное время . Вот и получается что при включении сварочного инвертора от сети, нагрузка на ТГР больше чем при тестах от блока питания на столе, и форма сигнала естественно отличается не в лучшую сторону.
Поэтому большинство мастеров кто уже не первый раз столкнулся с подобными аппаратами стараются по возможности сразу менять Трансформатор Гальванической Развязки , так как если это не сделать возвраты по гарантии после ремонта таких аппаратов — обычное дело. Конечно я имею ввиду честных мастеров которые добросовестно относятся к своей работе и дают на нее гарантию.
С сутью проблемы мы разобрались , давайте перейдем к изготовлению ТГР на примере Диолд АСИ-140. Перед этим пару слов о взаимозаменяемости , на всех перечисленных выше аппаратах стоят схожие ТГР которые при желании можно заменить друг другом НО соблюдая фазировку ! Так как печатные платы у всех сварочных разные , конфигурация выводов у трансформаторов выполнена по разному и просто вытянуть ТГР из одного сварочного и в ставить в другую модель не всегда возможно.
Разбирать, разматывать старый ТГР залитый эпоксидной смолой пересчитывать его витки, смотреть направление намотки и т.д. уж совсем не хочется. У нас есть схема где указаны начало обмоток , но можно обойтись и без нее . Например мы знаем что сдвиг по фазе у нас 0 о то есть амплитуда ШИМ на входе совпадает по времени с амплитудой на выходе, так же знаем схему включения силового трансформатора инвертора — это "Косой мост" или как пишут в учебниках ассиметричный мост , это значит что силовые ключи должны работать синфазно, то есть закрываться и открываться одновременно , поэтому начало-конец обмоток ТГР нижнего и верхнего ключа тоже должны быть одинаково намотаны, в одном направлении. Получается за начало всех трех обмоток мы берем "горячий конец " как на схеме — помечено точкой, можно взять и "холодный конец" (общий) но обязательно у всех трех обмоток начало должно быть одинаково .
Теперь направление обмотки — здесь опять же мотать можно в любую сторону но обязательно одинаково все три обмотки, начали мотать первичку по часовой стрелке, значит и остальные должны быть намотаны так же.
Магнитопровод я выбрал ЕЕ25 материал РС40 — просто потому что такой был под рукой. Пробовал мотать на кольце, но результат и сам процес намотки на кольцо мне не понравился. Магнитопровод конечно можно использовать и больше, если позволяет место, но не советую брать меньше ЕЕ19 иначе через время могут проявится те же "болячки" что и у родного ТГР. Схема выводов трансформатора гальванической развязки для Диолд АСИ-140 соответствует рисунку ниже.
Сначала намотана обмотка нижнего плеча (Н1,К1) , затем обмотка возбуждения (Н2,К2) и последней обмотка верхнего ключа , такое решение сделано только потому что между обмотками нижнего и верхнего плеча достаточно большой потенциал и если обмотки намотаны рядом да еще и плохо изолированы — пробой дело времени. Разумеется о намотке в два или в три провода речи идти не может — слишком большой риск пробоя, конечно если использовать провод МГТФ это можно сделать но такой провод не поместится на этом сердечнике.
В интернете уже достаточно много статей по перемотке ТГР и я признаюсь не стал рассчитывать количество витков, а просто подобрал исходя из чужого опыта.
Оптимально оказалось l=28вит. ll=27вит. lll=28вит. провод использовал диаметром 0,4мм ПЭВ-1 или нечто похожее на него. Направление намотки на рисунке ниже.
Из рисунка думаю все понятно — вид снизу, между слоями изолировал термоскотчем в два слоя, особое внимание к выводам, они не должны касаться следующих обмоток.
После намотки и изоляции склеиваем сердечник , хотя у ТГР зазора в сердечнике быть не должно , все же было замечено что если вставить альбомный лист между сердечниками , сигнал немного четче , хотя и практически не заметно. Полноценным зазором лист бумаги конечно не назовешь, но я его прокладываю.
Сравним что получилось в сравнении с штатным ТГР:
Даже с первого взгляда понятно что новый трансформатор имеет свободный доступ воздуха и не будет так накапливать в себе тепло как штатный буквально заключенный в "шубу" из эпоксидной смолы, а тепло как я писал выше вызывает деградацию материала сердечника.
Ставим ТГР на место и проверяем с питанием от лабораторного блока питания.
В качестве нагрузки на ТГР во время проверки можно временно подставить силовые ключи или использовать их эквивалент — конденсаторы на 4700 пф включенные между затвором и эмиттером, по одному вместо каждого транзистора . Как видим форма сигнала получилась хорошая.
При подключении схемы к блоку питания стоит обратить внимание на ток потребления, он не должен сильно отличатся от тока потребления с родным ТГР, к примеру в моем случае схема с родным трансформатором потребляла 125мА, с перемотанным уже 140мА , разница мизерная всего 15мА, а вот когда я экспериментировал с кольцом используя провод МГТФ получил потребление в 320мА — а это уже лишняя нагрузка транзистор коммутирующий ТГР (по схеме Q9) и на не без того слабый блок питания инвертора, выполненный в виде дополнительной обмотки от силового трансформатора инвертора. По этой причине провод МГТФ я не стал использовать и ферритовые кольза тоже отложил в сторонку.
Вернемся к эпюрам , максимальное напряжение +15В минимальное -10В такая разность позволяет четко открывать и быстро закрывать IGBT транзисторы. На последнем фото осцилографа можно видеть "плавно" нарастающие и спадающие франта, ничего в мире не делается мгновенно и это как раз время заряда емкости затвора и ее разряда, в данном случае одна клеточка на экране осциллографа это 800нс , время нарастания (Rise Timе) 560нс что равняется 0,00000056 секунды или 0,56 мкс или 0,00056 мс, так что вполне не плохой результат во времени для заряда емкости затворов 4х ключей.
Ну и конечно фото как установлен ТРГ на плате, пока без одного радиатора.
Всем кто осилил статью целиком — спасибо за внимание ! Вопросы, замечания и пожелания пишите в комментариях.
Ремонт BLUEWELD PRESTIGE 211 S — замена FGH40N60SFD и ТГР
Ремонт сварочного инвертора BLUEWELD PRESTIGE 211 S. Варили водонапорную башню, металл шестёрка, электрод четвёрка, варили долго. Результат — аппарат сильно перегрели и спалили силовые транзисторы FGH40N60SFD, защитные диоды RHRP1560 ну и, естественно, ТГР в «блювелдах» при таких бабахах он никогда не выживает в отличии от «телвинов» там может сохраниться.
BLUEWELD PRESTIGE 211 S транзисторы FGH40N60SFD
BLUEWELD PRESTIGE 211 S диоды RHRP1560
BLUEWELD PRESTIGE 211 S ТГР (трансформатор гальванической развязки)
Как это ни странно больше в драйвере ничего не пострадало, вся мелочь осталась цела.
BLUEWELD PRESTIGE 211 S драйвер
В первичке ТГР установлен транзистор FL110, во вторичках применяются транзисторы NZT751 — Fairchild Semiconductor которые при необходимости можно заменить на FZT751, но в этом случае менять не пришлось они все выжили.
Транзисторы и диоды меняем на аналогичные, с этим проблем нет, а вот ТГР придётся переделывать, родной ТГР умер, измерение индуктивности китайским транзистор-тестером это подтверждает, у хорошего ТГР должно быть 0,60mH или больше, как здесь, а в нашем случае она в два раза меньше.
BLUEWELD PRESTIGE 211 S индуктивность первичной обмотки убитого ТГР
BLUEWELD PRESTIGE 211 S индуктивность вторичной обмотки убитого ТГР
Предлагаемый вариант один из множества вариантов переделки трансформатора гальванической развязки инверторов BLUEWELD PRESTIGE. Придумал его не я, его использовал один знакомый с дальнего востока. В архиве вариант переделки с фотками и оригинальным описанием, здесь публиковать не буду ввиду некоторой нецензурности описания. Как он говорит таким способом переделал много инверторов, ну и я попробовал, с десяток переделал — полёт нормальный, возвратов не было.
Итак… берём вот такое кольцо.
Кольцо обильно залито лаком, поэтому размеры примерные, наматываем обмотки сразу в три провода. Провода от интернет кабеля, жилы должны быть обязательно медные, бывают омеднённые, проверить можно поскоблив жилы ножом. На этом кольце намотано 25 витков но скорее всего можно и 20 намотать.
Подключаем его соблюдая начало и концы обмоток и снимаем осциллограммы.
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер нагрузка коденсатор 8,2nf
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер нагрузка коденсатор 8,2nf +23в на выход
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер без нагрузки
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер без нагрузки +23в на выход
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер с транзисторами FGH40N60SFD +23в на выход
Видео импульсов на затворах IGBT транзисторов FGH40N60SFD в сварочном инверторе BLUEWELD PRESTIGE 211S при включении от внешнего блока питания.
Проверяем осциллограмки и если всё нормально дальше уже чисто технические проблемы это описывать не буду. Устанавливаем, припаиваем, прикручиваем, собираем всё в кучу и пользуемся.
Кстати, новый ТГР получается гораздо выше заводского, поэтому 1-2 внутренних ребра радиаторов придётся отпилить.
Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А
Поступил ко мне пару месяцев назад на ремонт сварочник. Очередной трупик. Фотка сделана уже после ремонта. В инете фотку этой сварки не нашел. Видимо очень древний.
Обнаруживаем резистор на 47ом в обрыве. Хм. значит что то силовое в КЗ ушло.
Начинаем вызванивать все силовые элементы.
Обнаруживаем выбитые IGBT транзисторы в количестве 4 штук. Вполном КЗ. И кондер между верхним и нижним высоковольтным плечом вместе с IGBT транзисторами.
После того как мы отпаяли все эти сгоревшие элементы, впаиваем резистор на 47ом тот что сгорел в софт старте и пытаемся запустить хотя бы дежурку сварочного аппарата.
Такс. Аппарат зажужал. Индикация работы есть, значит дежурка целая. Хорошая новость, не надо восстанавливать дежурку.
Кидаем резисторы на затворы вместо IGBT транзисторов и смотрим на сигнал.
Как детективы ищем причину поломки.
Получаем такие осцилограммы
Ясно. Опять Трансформатор гальванической развязки полетел.
Для ясности посмотрим что приходит на полевик который качает ТГР.
Точно, ТГР во всем виноват.
Мотаем новый ТГР.
Включаем, и видим что сварочник много жрет тока, периодически отключается и запускается. Нехорошо. По всей видимости транс в насыщение заходит и практически коротит 18в линию питания дежурки.
Еще мотаем на другом трансе и опять, большое потребление.
И опять и опять и опять.
Короче, с этой сваркой я отмудохался знатно. Где то на 20 или 30 попытке ТГР более менее подошел. Не ну потреблял он ток конечно ненормально много но ниже уже никак не мог опустить ток потребления(25-30вт). Ну и ладно видимо это и есть его режим работы.
На затворах кстати сигнал стал заметно лучше.
Фотка самого ТГР. Подцепил с внешней стороны платы. Потом когда все доведу до ума переставлю внутрь.
Ладно. Кое как ТГР подобрали. Впаяем IGBT. И убираем нагрузочные резисторы с затворов.
Впаяли. Снимаем осцилограммы с затворов. Красным помечен нуль. Там деление не 10в/дел а 2в/дел.
И тут у нас появились помехи. Дальнейший анализ причин появления этого бугорка выявил что эти помехи уменьшаются со снижением индуктивности ТГР. НО СО СНИЖЕНИЕМ ИНДУКТИВНОСТИ ТГР РАСТЕТ ТОК ПОТРЕБЛЕНИЯ ТГР. А если у нас ТГР будет много потреблять ток то во первых он будет нагружать дежурку и сам еще нагреется. А это трансу ой как не хорошо.
Так как уже мне и самому некуда деватся, пришлось искать золотую середину то есть я уменьшил индуктивность ТГР зазором что бы и потребление было не таким большим и помехи уменьшить с затворов.
И вот что получилось. Помех стало меньше. Практически не заметно.
Ладно. Посмотрим есть ли напряжение на выходе и соберем в корпус.
Как обычно очищаем плату от канифоли. ТГР перемещаем внутрь. На другую сторону. И заливаем в эпоксидку.
Красным выделен гасящий резистор который обрывается если есть КЗ.
Напряжение на выходе есть. Потребление тока более менее. Около 25-30вт судя по накалу лампочки. Отправляем его к электроду.
Видео работы скинуть что то не получилось. Пишет что рейта не хватает. Но сварочник теперь исправно работает. С клиента 1.5к
Для любопытных скину схему. Там 4 ключа а не два.
7K постов 40.8K подписчиков
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
что то мне кажется с учётом цены транзисторов и изготовления трансформатора
вы свою работу оценили в пачку сока ? (не больше 500р )
сколько стоят 4 этих транзистора ?
Блиц ремонт сварочного инвертора сварог
Не буду рассусоливать и рассказывать в режиме МНОГОТЕКСТА.
На входе сварочный аппарат Сварог ARC 205 B с симптомами не включается.
Сходу находим оборванные резисторы запуска, сдуваем.
Ставим резисторы MADE IN USSR.
И естественно нет запуска.
откидываем плату и видим еще один косяк.
Подаем питание ииии, есть запуск
Усе, можно собирать. Хотя, стойте, надо проверить а не пробита ли изоляторы на транзисторах. Смотрим через просвет и видим что он поврежден.
Ставим новую прокладку, собираем.
На балласт, погонять сварочку.
Естественно сварка нормально работает.
Высоковольтные пробои в сварочном оборудовании
Сварочное оборудование далеко не всегда используется в идеальных условиях.
да и хранится часто в не совсем подходящих местах.
Одна из головных болей в ремонте сварочных аппаратов — высоковольные пробои — прогары по поверхности печатных плат.
Спровоцированы они в первую очередь накопленной пылью и грязью в аппаратах плюс влажностью. Про утопленный аппараты и говорить не стоит.
Летом влажность воздуха высокая, а в аппаратах при эксплуатации накапрливается пыль, которая осыревает во влажном воздухе и вот вам — пробой! Да не один часто: в одном из аппаратов поступивших в ремонт насчитал 21 прогар!
Искать прогары трудно: накопленая грязь крепко оседает на поверхности печатных плат и под ней не видны тонкие волосяные прогары -пробои.
Вот пример типичного налета трудноудаляемой грязи:
И вот таким налетом, уже не удаляемым обычной продувкой воздухом часто покрыты все платы в сварочном аппарате.
Чтобы увидеть прогар выход один — мыть. В мыльном растворе, в бензине, в ацетоне, спирте.
Мыть до идального состояния чистоты и только затем деффектовать.
Примеры прогаров:
Ниже вчерашний случай:
принесли мелкий аппарат, думал работы на час от силы, а нет — 3 часа ушло на поиск 4-х прогаров .
Ремонт прогаров фрезеровкой мелкой фрезой и затем лаком для ПП,
Установка для термообработки сварных швов РТ12-1
Всём привет. Сегодня у нас необычный аппарат. Я как то делал подобного вида аппарат только он был из Нидерландов, в этот раз у нас российская разработка.
Внутрянка у него похожа на сварочные аппараты компании Неон, но платы похоже делаются в Китае.
В нашем случае проблема с выходными диодами
Диоды тут стоят такие же как и в большинстве неонов 150EBU04 в которых основная проблема в том что если перегреть диоды то их пробивает, в нашем случае пробило один диод
Но мы поменяем оба, т.к при замене одного другой который старый пробьёт через несколько дней потому что он тоже подвергался перегреву.
После замены диодов проверив всё остальные силовые узлы включаем аппарат и смотрим холостой ход
Как видим всё работает, напряжение холостого хода нормальное. На этом ремонт закончен.
В прошлом посту люди в комментариях спрашивали как им установить приложение если у них телефон Huawei так вот теперь вы можете скачать приложение у себя в App Gallery
https://appgallery.huawei.com/app/C106469813
Недавно я добавил в приложение новую категорию с блоками питания, в планах добавить следующую категорию видеокарты. Если у вас есть предложения что добавить или замечания по приложению то пишите.Все замечания и предложения я учту.
Спасибо всём за внимание.
Elitech АИС 200СА
Всём привет. Сегодня у нас снова ремонт трехэтажки с проблемой что он не включается.
Как видим хозяин аппарата уже сам починил панельные вставки.
Так же есть проблема с розеткой. Не знаю как люди с такой розеткой работают
Если мы посмотрим на основную плату то увидим что в районе блока питания что то взорвалось. Далее идёт скучный процесс поиска неисправных элементов.
В итоге найдены следующие сгоревшие элементы:
1) Полевой транзистор 2SC3878
2) Шим UC2845
3) Стабилитрон 18 вольт
4) Трансформатор блока питания(у него сгорела внутри одна из входных обмоток)
Трансформатор я вытащил из такой же трехэтажки одного из китайских клонов с одинаковой схемотехникой.
В итоге аппарат запустился и был проверен на сварке
Так же были заменены панельные вставки и сетевая вилка.
На этом ремонт закончен.
Так же хочу поделиться с вами новостью.
Я доделал приложение со схемами и выложил на Google Play. Каталог со схемами будет постоянно пополняться как на сайте так и в приложении.
Вот ссылка на приложение
https://play.google.com/store/apps/details?id=com.chartapp
Ссылка на сайт
pcbchart.ru
Так же хочу помочь людям которые ремонтируют сварочное оборудование, у меня есть небольшой запас донорских плат с аппаратов. Если кому то что то надо пишите в телегу чем смогу помогу
@bfg10kt
Jassic Tig205S
Всём привет. Что то в последнее время не хватает времени выкладывать посты. Связано это с тем что много ремонтов, обучаю нашего нового инженера ну и множество других дел)))
Итак в ремонте у нас сегодня аргонодуговая сварка построенная на базе трехэтажки
Как мы видим владелец данного аппарата похоже давным давно его не продувал.
Ну что ж придётся это сделать за него))
После первичных проверок было выяснено что в данном аппарате не работает блок питания.
Блок питания здесь построен по стандартной схеме шим UC3844 и мосфет 2SK3878 который и был в коротком замыкании, стабилитрон тоже в коротком, резисторы показывали сопротивление в мегаомах. После проверки всех элементов в блоке питания были найдены и заменены следующие элементы
На плате с шим были заменены UC3844 и стабилитрон на 23 вольта
На основной плате были заменены мосфет и резисторы
После этого запускаем аппарат с отключенными выходными диодами чтобы проверить сигналы на транзисторах
С сигналами всё хорошо. Следующий шаг это подключаем выходные диоды. И снова включаем пробуем запустить процесс сварки замкнув разъём кнопки на панели. Осциллятор работает а это значит что силовая часть у нас работает.
Теперь можно и на сварку проверять
ГЛАЗА.
Как видим всё работает, ток регулируется, подача газа есть.
На этом ремонт закончен.
Спасибо всём за внимание.
P. S. не сочтите рекламой. Я решил начать собирать различные схемы таких устройств как ноутбуки, телефоны, сварочное оборудование на своём сайте. Сделано это для того чтобы экономить время а не искать на каком же форуме схему можно скачать без регистрации и смс. Сайт постепенно пополняется, в данный момент я собирался заполнить категорию материнских плат но как оказалось на gsm forum теперь даже через vpn не заходит.
Будет очень хорошо если сайт поможет кому то кто часто ищет схемы.
Если вдруг кто то готов поделиться схемами то пишите в телеграме @bfg10kt
Сайт вот http://pcbchart.ru/
Спасибо всем за внимание)))
Wert MMA 180N
Всем привет. Давно не было постов из за того что работы много и чаще всего фото некогда делать.
Ну а сегодня у нас ручник который стоит 4 тысячи.
Ну а проблема у него стандартная это сгорела силовая часть. Разбираем аппарат и снимаем плату.
Вот наши головешки
Процесс замены тут несложен, обвязка осталась целой, заменить нужно было только транзисторы. Транзисторы сгорели из за того что люди действительно думают что за эту цену они купят аппарат на 180 ампер и жарят на нём несколько минут на электроде 4 на максимальном токе.
Ну а по факту там вот что
электрод 3 и 4 ток максимальный одинаковый
Так же заявлено что он работает от 130 вольт. По факту минимальное напряжение при котором он работает это 160 вольт и ток на этом напряжении максимальный 100 ампер.
Короче говоря в наших реалиях использования для обычного человека это одноразовый аппарат.
Заранее предупрежу что это не реклама. Мы совместно с сервисными инженерами компании Grovers сделали приложение со схемами и инструкциями по ремонту оборудования их продукции. Так что если у кого нибудь такое оборудование попадет в ремонт то надеюсь информация которая есть в приложении поможет вам в ремонте
Можете скачать его в Play Market
https://play.google.com/store/apps/details?id=com.grovers_re.
Спасибо всем за внимание.
Ремонт сварочника Ресанта саи-190
Всем привет, с вами снова я, ремонтник сварочных аппаратов и сегодня у нас новый пациент, Ресанта саи-190 с симптомами не включается.

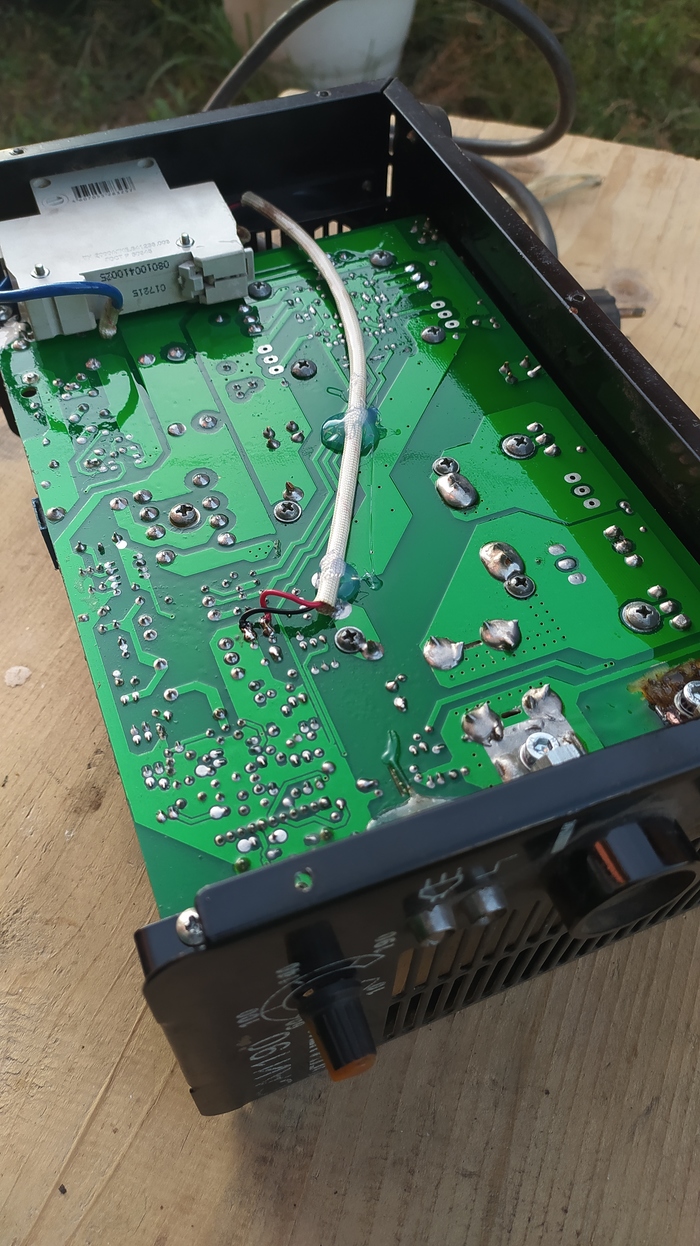

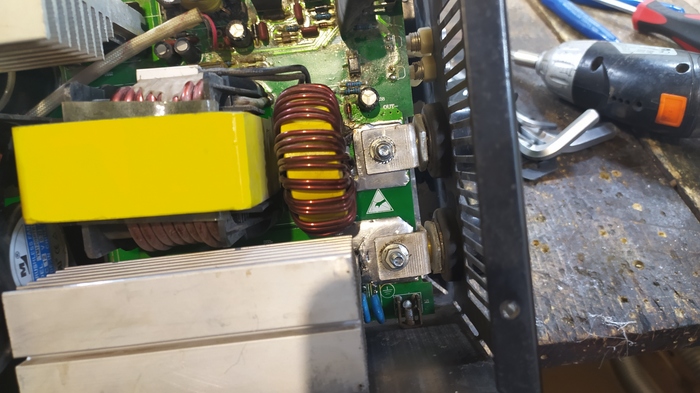

Сварочный инвертор я уже подразобрал, и подготовил к дальнейшим манипуляциям.

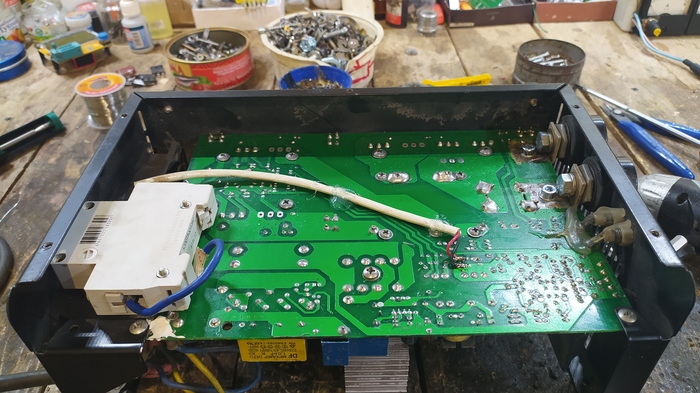

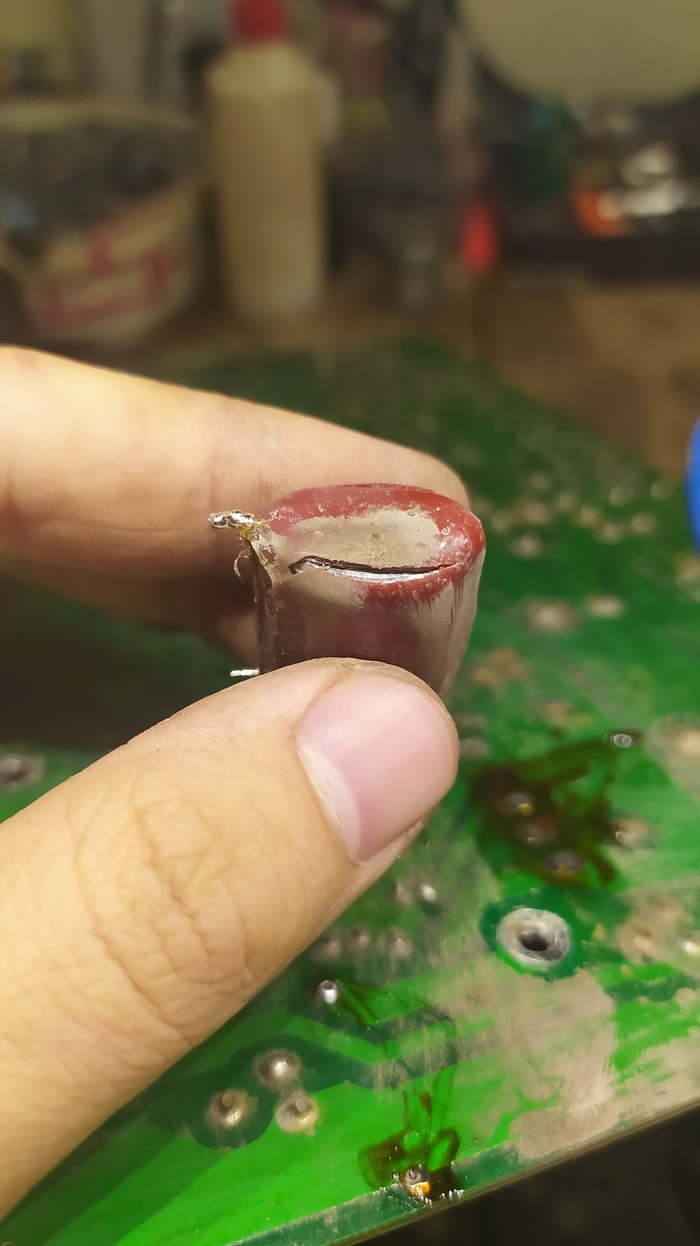

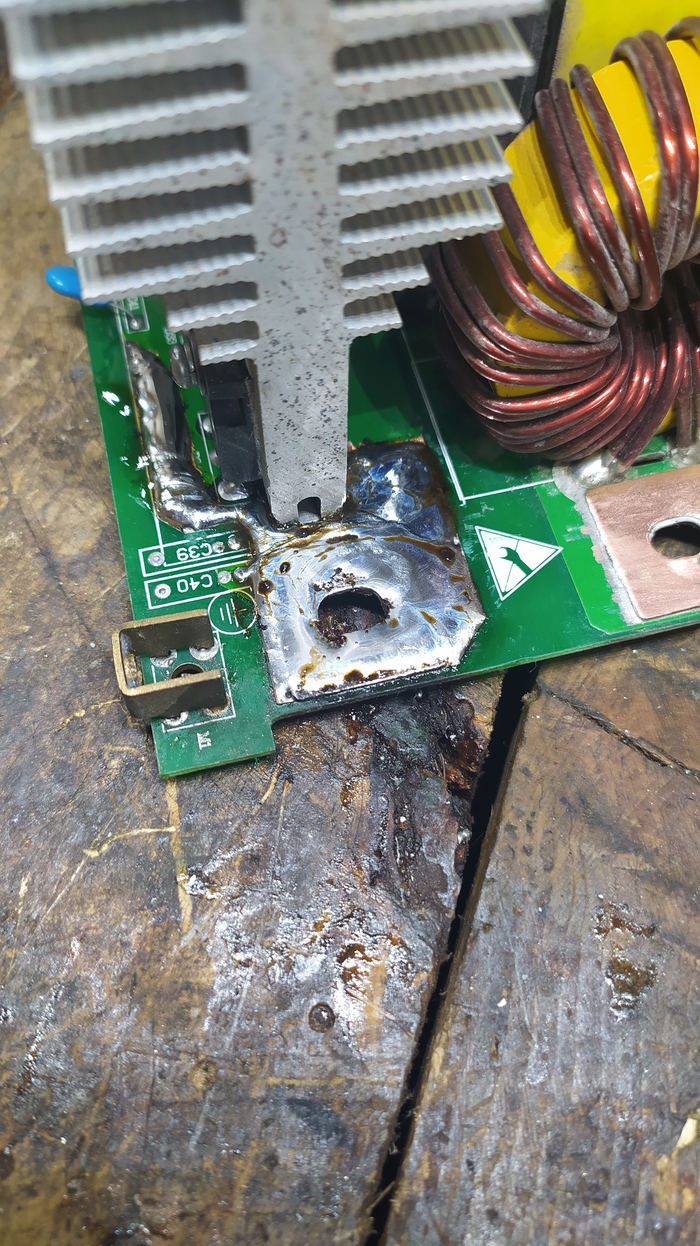

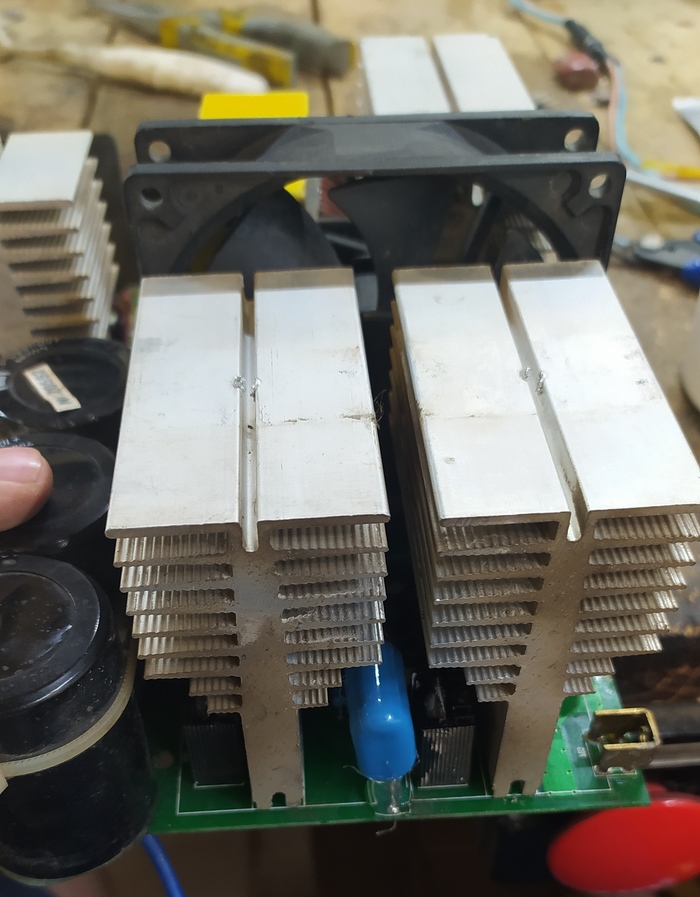

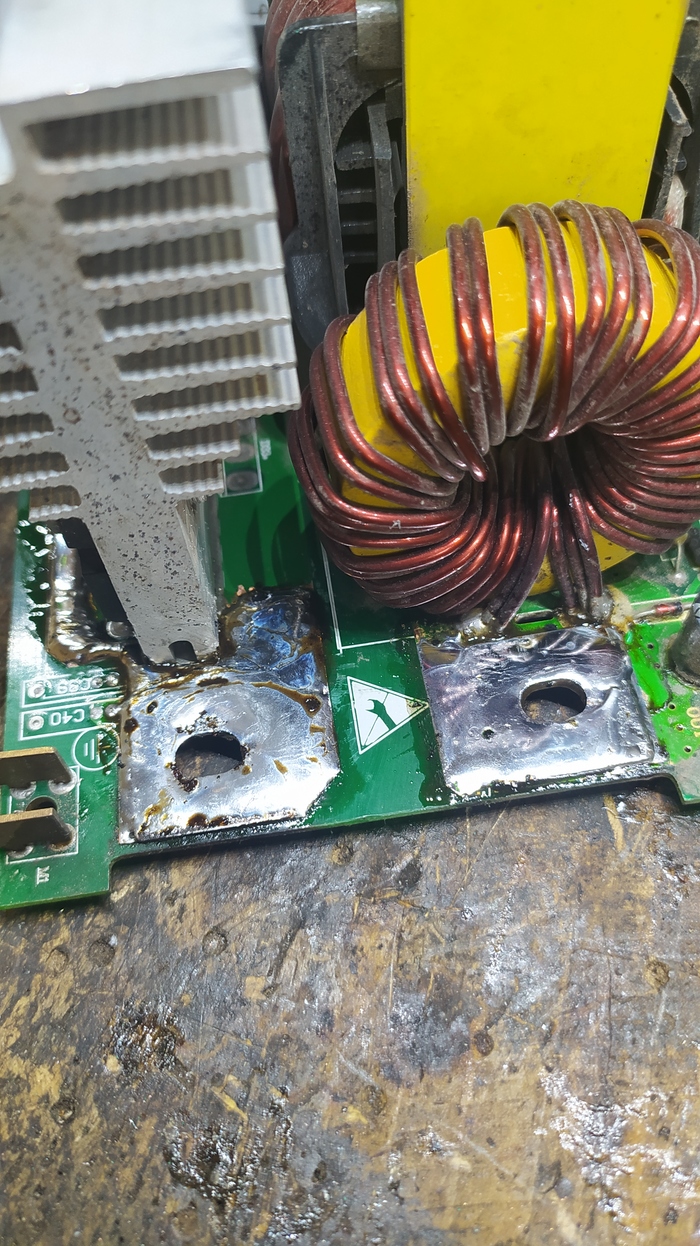

По первичному осмотру сразу же бросается в глаза обгоревший силовой разъем на плате.

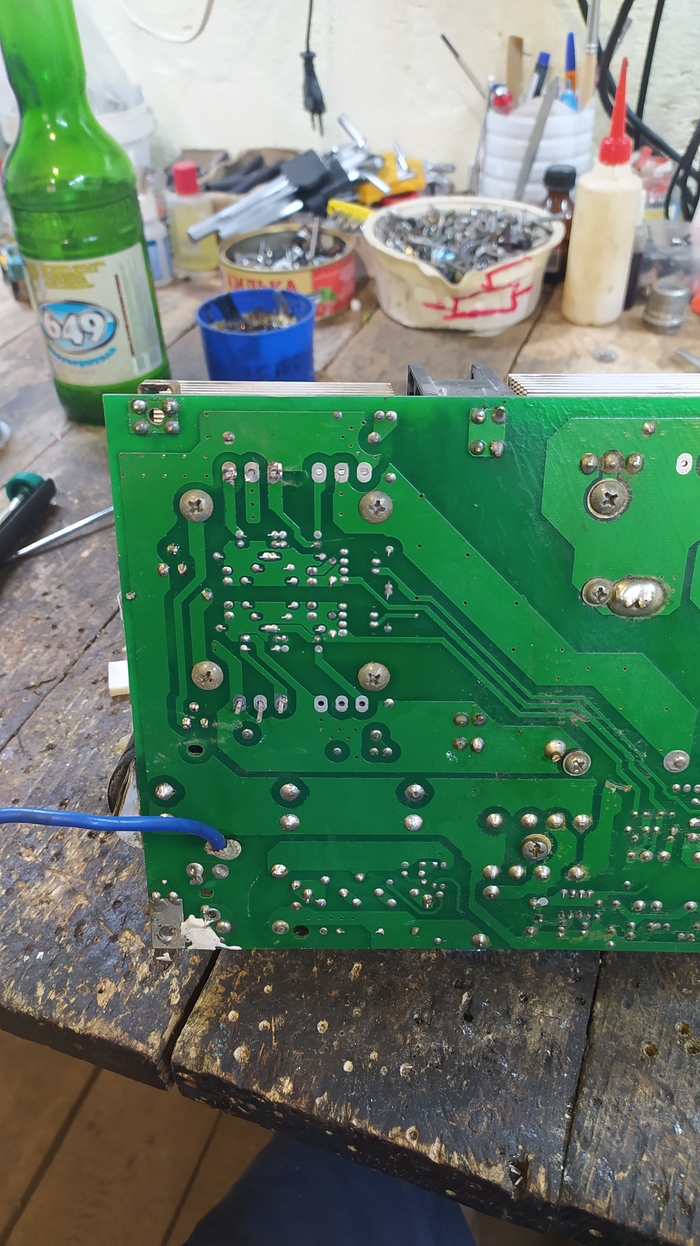

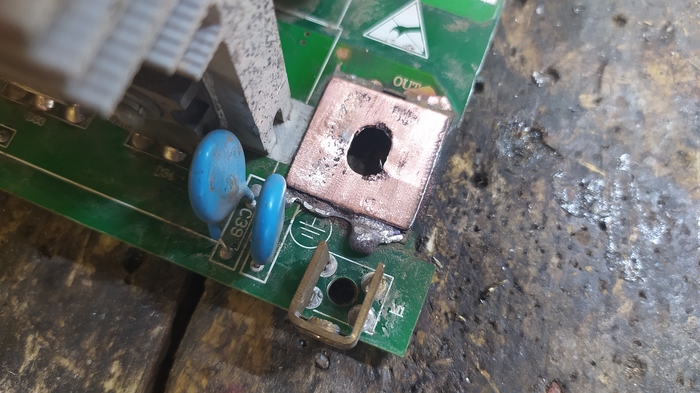

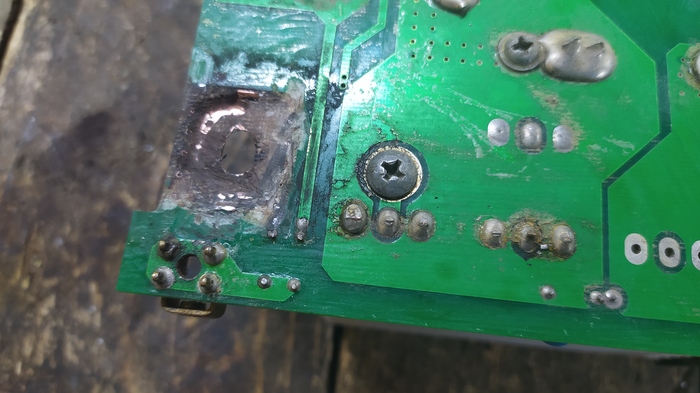

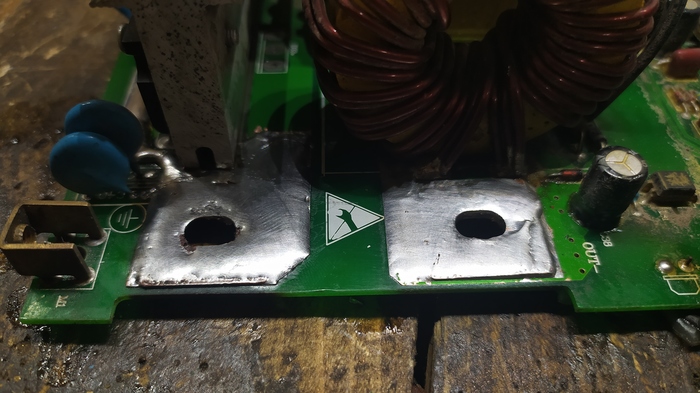

С тыльной стороны текстолит прогорел, поэтому дремелем убираем следы гари.

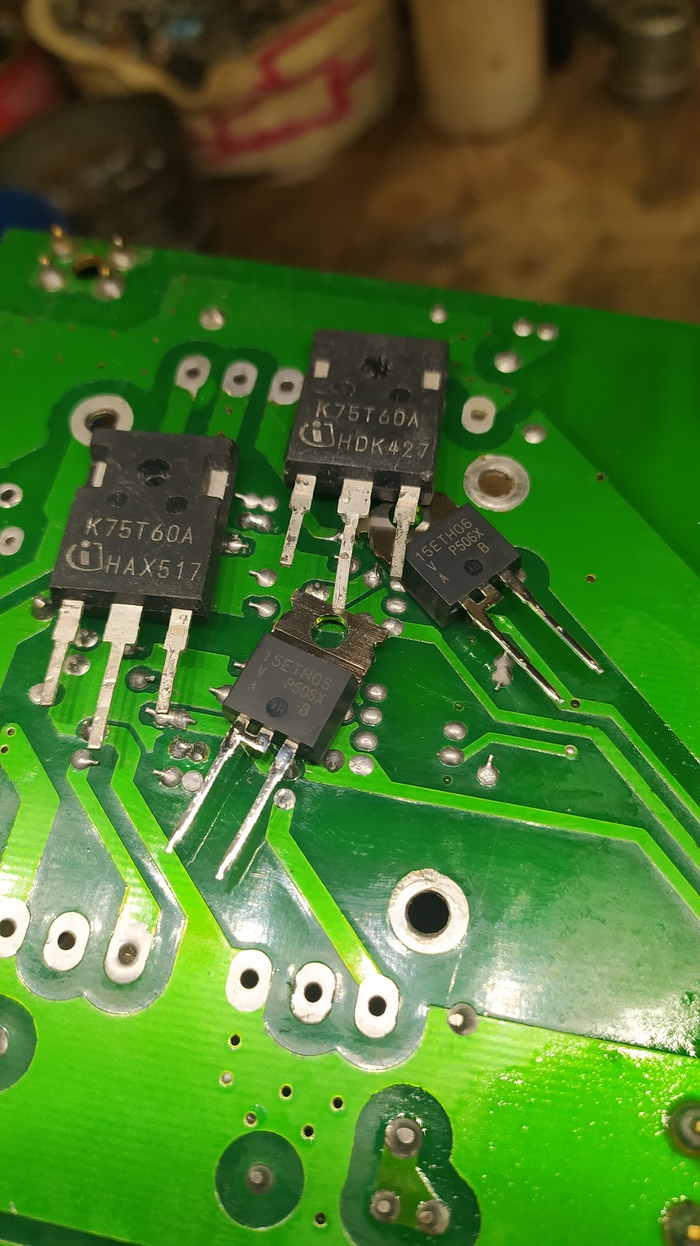

Дальше копаем, и обнаруживаем пробой игбт транзисторов, Окей, тогда скидываем радиаторы игбт и приступаем к ремонту силы.
Подготавливаем новые деталюхи. Диоды поменяем так как они тоже сгорели. ЗЫ, на фото диоды новые но игбт бу оригинал. На Алике взял, кристалл огромный так что будет ходить, тем более это ещё и инфенион.

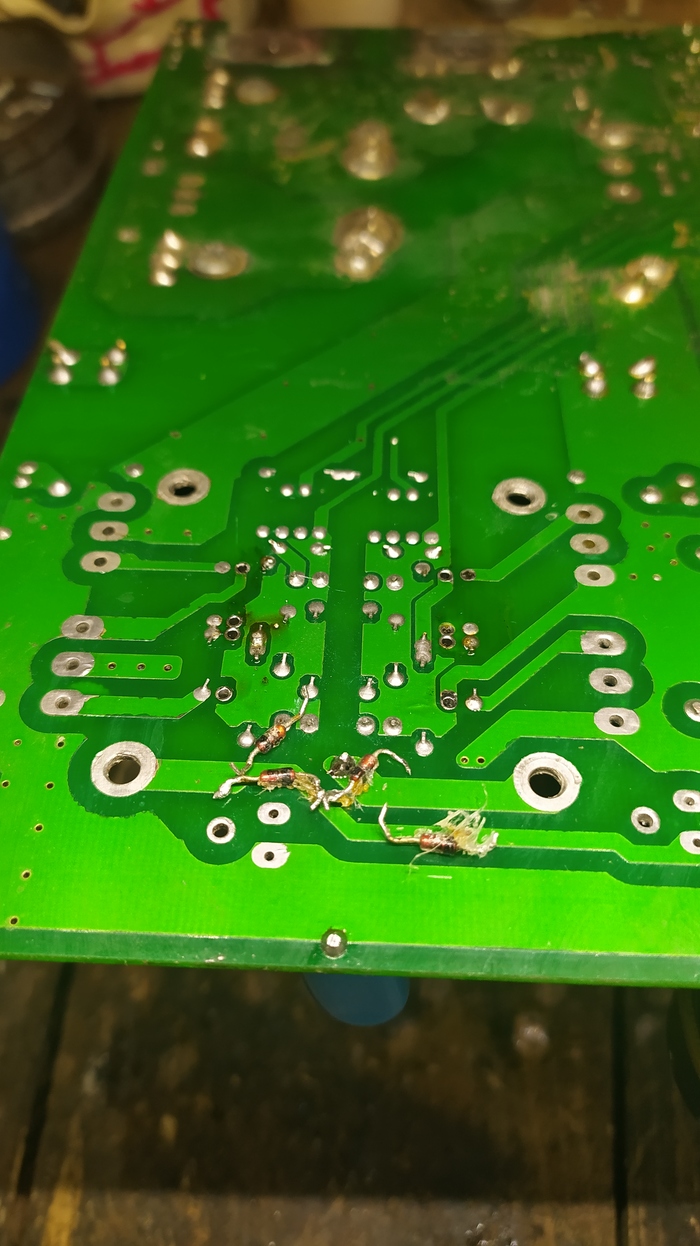

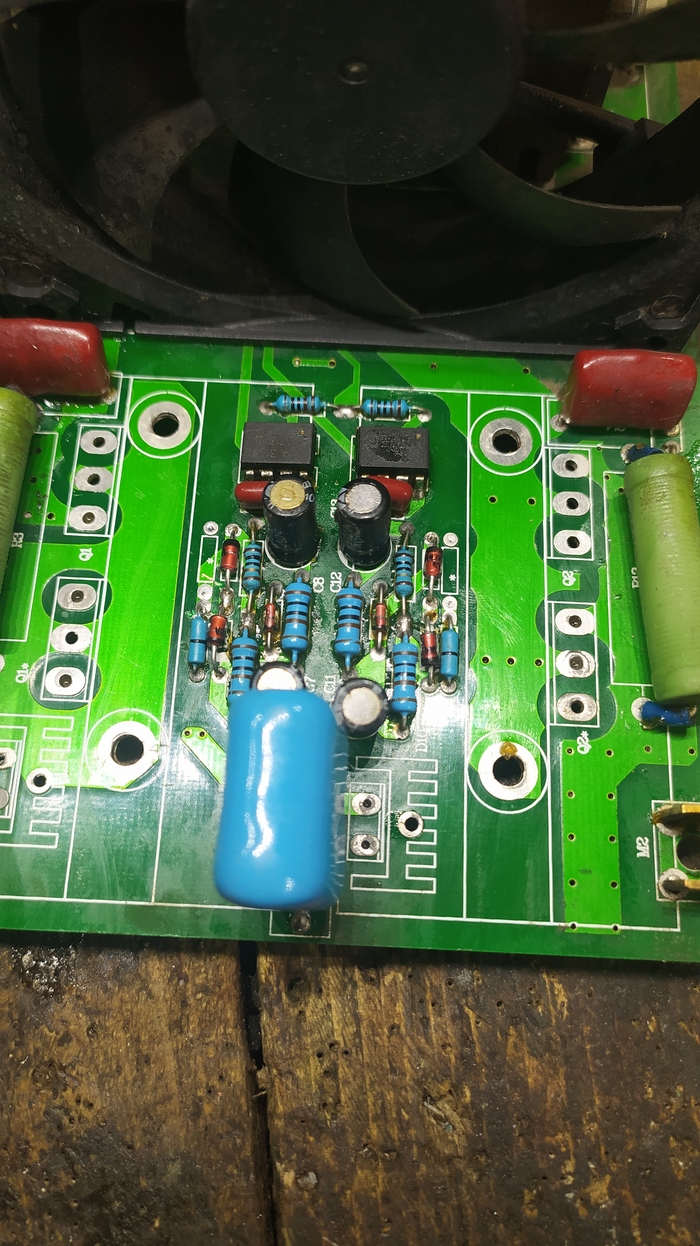

Чёт жопой чую что надо бы ещё глянуть обвязку затвора, и бинго, обнаруживаю пробитые стабилитроны.

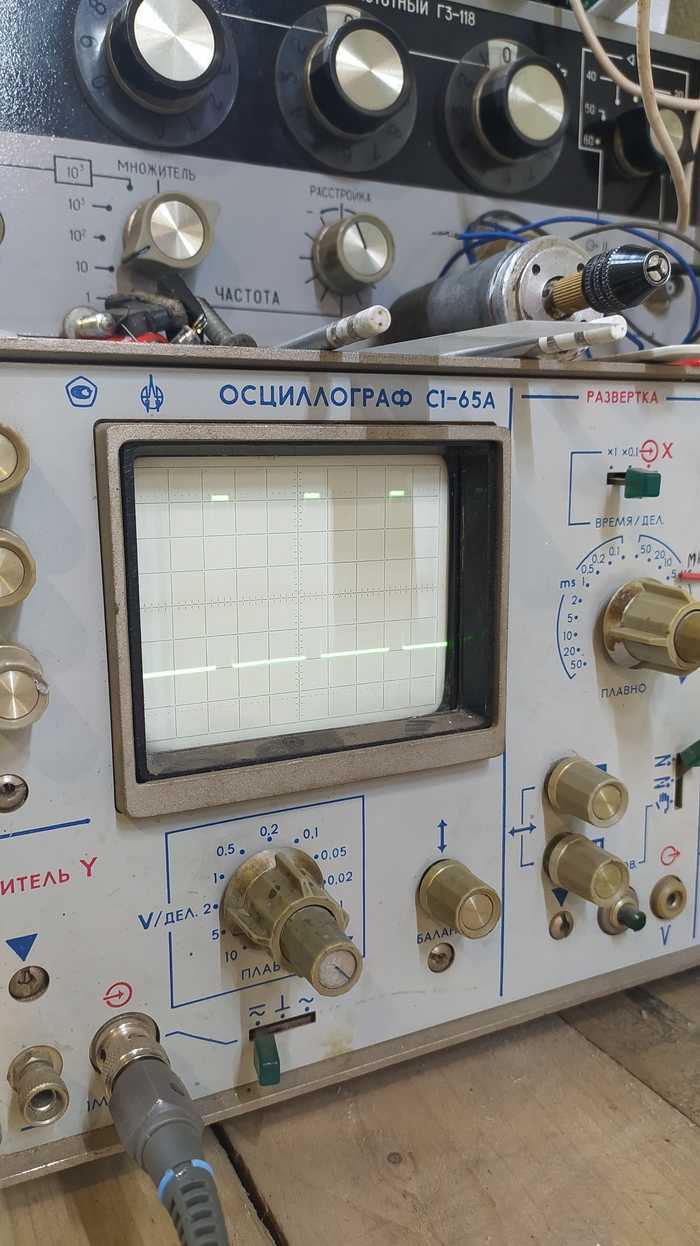

Контроль затворных сигналов.

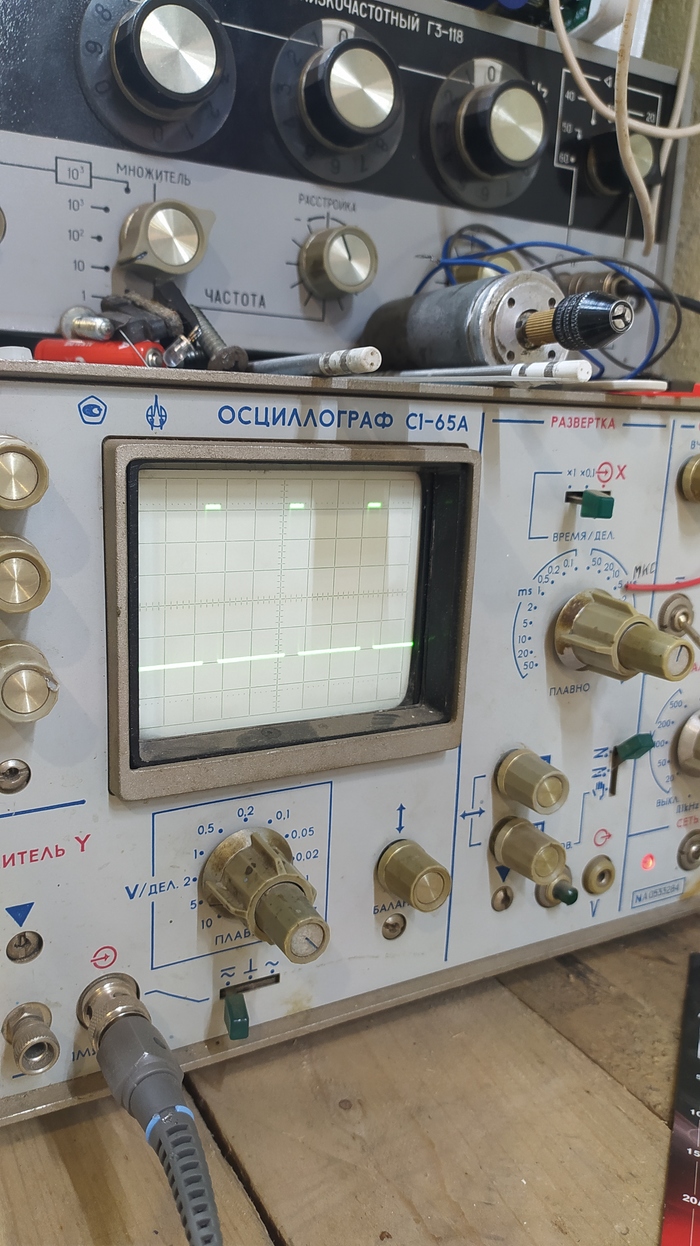

Обе плеча генерируют исправный ШИМ сигнал.
Собираем все до кучи, так стоп. У нас же осталась выгоревшая токоведущая площадка. Восстанавливаем.
Впаиваем игбт, диоды, конденсатор и собираем все.
Запихуевываем все в корпус.
И включаем. Все работает. Ток на балласт отдает, на каждые 10А первички отдает 100А во вторичку. Тест пройден.
И лакируем плату что бы она блестела.
Уассяпесся просто.
P.S на счёт ссд. Загрузился с флешки win pe x64, запустил тест Викторией, и все печально. Может из под доса загрузится?
Ремонт ресанты САИ-250 после мастеров, продолжение
И так, идем дальше. Начало ремонта туть:
ИГБТ транзисторы у нас впаяны, осталось восстановить контакты для монтажа электролитических конденсаторов.
По замерам банки целые.
Зачищаем дремелем, брызгаем лаком и ставим обратно конденсаторы.
Перед монтажом не забываем удостоверится в том что напряжение на шине отсутствует.
Хоба, поставили конденсаторы.
Вентиляторы я использую вот такие.
Теперь покрываем лаком всю плату.
Собираем в корпус.. И на балласт. Заменил крутилку, а то родная была что то уж совсем обшарпанной.
Проверяем антистиг, все ок.
И смотрим как он выдает ток. И мы видим что аппарат потребляет из сети 11А и выдает на выходе 90А. Обычно норма конвертации 1/10, но показания потребления тока из сети завышены так как используется трансформатор гальванической развязки и 2кВт это его потолок. Поэтому аппарат проходит проверку и выдается клиенту.
Из меня оператор конечно так себе, но я учусь, в следующий раз буду по лучше снимать. Возможно буду делать сразу же ролики на ютуб что бы можно было еще и посмотреть а не только по читать. Всем удачи. Вот вам котика.
Ремонт ресанты САИ-250 после мастеров
Поступил на ремонт такой аппаратец. Со слов клиента его уже ремонтировали, но ремонт был не особо долговечным и аппарат снова сломался. Он его повторно сдал в ремонт в тот же сервис, но по прошествии 1 месяца он увидел что его сварку даже и не думали брать в ремонт. Чтож, учитывая богатую историю этого аппарата, я предположу что ремонт будет очень даже интересным.
Крутилка я смотрю не родная.
Вскрываем. Тут чинил дежурку, вон справа проводок кинули, и меняли ИГБТ.
А вот тут предыдущий мастер накосячил и оторвал дорожку от одной ножки игбт. Это косяк и при том жирный косяк. Вангую что металлизация отверстий ИГБТ транзистора была выдрана вместе с дорожками.
Опять проводками все восстановили, и не залакировали. Мда.
Мамой клянусь, тут болтика не было.
Судя по пыли, аппарат все таки ходил после ремонта, до первой встречи с пылью.
Предыдущий мастер менял кулер, и он его поставил на 0.12А когда как должно стоять на 0.4А. Второй косяк.
Для доступа к винтам игбт, скидываем конденсаторы и ахаем. Тут пробой между двумя дорожками в двух местах. Это КККОМБО НА*УЙ
Один кондер под замену. Пожгло его сильно однако.
Сбрасываем радиаторы. Транзисторы эти восстановленные БУ оригинал. На алике таких полно кстати. Ставить можно но рискованно.
Транзистор сказал хрясь и перестал работать.
Убираем трансформатор дежурки и конденсаторы на 10мкф для дефектовки. Лаком тут и не пахло.
Параллельно выкусываем игбт транзисторы, чистим посадочные отверстия. Как и говорилось ранее, тут полный пиз*ец, предыдущий мастер оторвал нахрен металлизацию и добавил мне работы.
Воть внутренний мир игбтшек. Слева то что стояло в ранних выпусках ресант, справа то что сейчас ставят.
Дежурку восстановили, залакировали. Подкидываем одну банку электролита и включаем.
Дежурка успешно стартанула, и при помощи тока у нас пошел дымок из драйвера ИГБТ. Не бойтесь, ИГБТ транзисторы не были впаяны. Теперь из нашей задачи можно выкинуть дежурку, она исправна, беремся за драйвер импульсов.
Картинка получилась немножко шакальная но я на ней отметил то что сдохло. А именно, затворные стабилитроны, транзистор и диод. Затворные резисторы на 10ом живые но я их поменяю.
Вот так получилось, след. этап проверка сигналов.
Кинули конденсаторы на затворы и щуп осциллографа
И так на всех 4 рех транзисторах. ОК, идем дальше. Впаиваем тестовые ключи RJH60F5 для проверки силовых цепей.
Да это бушка, но для теста пойдет. Следующий этап. включение.
Желтый светодиод потух, ничего не бахнуло, потребление по лампочке минимальные, ОК идем дальше. Готовим ИГБТ транзисторы.
Не забываем на ножки одеть термоусадочные штанишки. Впаиваем
Впаиваем, хорошенько пролуживая силовые вывода.
Включаем и опять все ОК.
Лимит фоток закончился. ждите 2 часть
Бумбарабум. Не учел что клей проводит ток и новые ключи бахнули.
Нашел я тот момент когда сварка бабахнула в прямом смысле этого слова из-за моей ошибки.
Не буду вас долго томить, вот видео.
В кратце, сейчас новые ресанты начали выпускать без фиксирующей вставки игбт радиаторов которые не давали радиаторам замкнуть между собой.
Вот что было раньше.
Как мы видим на радиаторах охлаждения установлена пластиковая направляющая которая дополнительно фиксирует радиаторы.
А эта сварка из новых ревизий, как мы видим защитной пластиковой вставки тут нету.
А теперь вернёмся к моей ошибке. Я между радиаторами поставил пластиковую вставку и скрепил их клеем, но клей как оказалось на практике может проводить ток что и послужило причиной бумбарабума. Клей я использовал жёлтый такой момент. Уоттакуот, мастера тоже ошибаются.
ЗЫ. В след.раз я пересобрал аппарат без клея, и аппарат естественно заработал.
ЗЫЫ. Вот внутренний мир GP4062D
Один из игбт транзисторов при бумбарабуме пробило, а хлопок вы услышали от диода которого просто разорвало нахрен.
Ремонт сварочного инвертора якобы после дождя
Всем привет, давненько не было постов про ремонты сварок, ещё и лига тупых захватила все пикабу, надо это исправить.
И так, на входе у нас сварка энерголюкс якобы после дождя.
Почему якобы? Так потому что на ней нету следов попадания влаги, но есть следы довольно большого хлопка.
А вот в этом месте крышка конденсатора встретилась с корпусом
Что примечательно, этот сварочный аппарат рассчитан на 200А тока и производитель нещадно сэкономил на всем.
Начнем с конденсаторов. Обычно под токи под 200А ставят три конденсатора, завод поставил два. Хотя мест в плате на три.
Силовые транзисторы проставлены по одной штуке на плечо, когда как их можно поставить по две на плечо, сами транзисторы тошибовские 50jr22.
Диодный выпрямитель на выходе собран на двух диодных сборках. На двух Карл, когда мест в плате под 6.
Недавно пришли было электролиты ниппоновские.
Специально брал для этих целей. Ставим.
Естественно сварка запустилась, и исправно работает.
Усе.
В следующий раз расскажу как из-за моей ошибки сдохли ключи во время ремонта с хлопком. Момент бабаха я даже смог заснять на видео.
Спец мини 250пн
Всем привет. Сегодня у нас очередное чудо китайского производства. Заявлено что у него 250 ампер))) но это мы проверим в конце. ПВ при 250 амперах 20%.
Проблема у этих ручников распространенная и это сгорела сила. Я не знаю похоже люди действительно верят что купили ручник за 3 т.р на 250 ампер и обманули систему))) и берут наверное электрод 5 и варят пока сила не сгорит
Сгорело всего одно плечо, два других транзистора живые.
Сигналы были проверены и теперь время запаивать новые транзисторы и включать
Как видим холостой 94 Вольта
Ну и конечно же проверим на сварке максимальный ток
Как видим у таких мини аппаратов всегда предел 150-160 ампер. Если вы видите что написано больше то это очередной маркетинг
Всем спасибо за внимание
Energy ARC 220
Всем привет. Рад что многим понравилась данная тема. Спасибо всем кто подписался и поставил плюсики)))
Сегодня на ремонте у нас такой аппарат
Неисправность не известна, поэтому нужно сначала открыть его и проверить силовую часть и выходные диоды.
Как видно после вскрытия силовая часть сгорела. Проверив все транзисторы, оказалось что выгорели все восемь штук. Скорее всего это произошло из за того что во внутрь попала металлическая пыль и произошло короткое замыкание транзисторов на корпус.
Выпаиваем транзисторы и зачищаем черноту.
Вот они горелые как угли)))
Выпаяв транзисторы и проверив импульсы с шим оказалось что их нет. Меняем шим.
Проверяем импульсы теперь
Все отлично. Запаиваем транзисторы, только на ножки одеваем термоусадку на всякий случай и чтобы подобных ситуаций больше не случалось
И идём проверять на сварку
Всем спасибо кто дочитал до конца)))
Если есть какие либо вопросы то задавайте, обязательно отвечу, если знаю)))
Ресанта 250Проф
Всем привет))) работаем в небольшом сервисе по ремонту сварочного оборудования и решил буду публиковать ремонты. Главная цель показать владельцам сварочных аппаратов что иногда неисправности не требуют много вложении и можно самостоятельно починить имея минимальный инструмент.
Итак приехал данный аппарат с неисправностью что что то болтается внутри и не работает управление.
Разбираем аппарат для того чтобы проверить что там болтается. И ещё нужно проверить силовую часть и выходные диоды
В большинстве случаем диагностики неисправности определяются при визуальном осмотре. Разобрав видим виновника всей проблемы — это выпавший из места крепления трансформатор который упал на плату управления и вследствие чего замкнул. Скорее всего такое произошло из-за падения или удара.
Выпаяв плату управления мы видим что отгорела дорожка на обратной стороне. На стороне элементов сгорели MC3307D, BAV99 6 штуки, конденсатор 100нФ
Заменяем данные элементы и впаиваем обратно плату управления. Крепление дросселя заливаем эпоксидкой и оставим до застывания.
После того как все готово включаем аппарат.
Видим что холостой ход есть. Регулировки работают. На сварке данный аппарат тоже был проверен.
Если у вас есть пожелания и критика то всегда буду рад услышать. Посты постараюсь выкладывать постоянно.
Для минусов коммент внизу.
Вот с*ка.
История о том, как попасть на рубль если не проверять детали.
Пришел на ремонт аппарат, кедр ММА 220. Все стандартно, вышибли ключи, и драйвер. Так как у меня частенько приходится восстанавливать драйвера, то я заранее закупался стабилитронами на 18в. Типа вот таких.
Ну, все сделал по накатанной, заменил ключи, восстановил драйвер, проверил, отдал клиенту.
И потом клиент снова приходит со сваркой. Картина та же. Вышибли ключи. Я в недоумении, как бл*дь он смог сломать аппарат с 4ыремя 80Амперными мать его ключами. На фото ниже вот их внутренний мир.
Так как аппарат был сломанным, а клиент недовольным, я начал проверять все более тщательно, и вдруг, заметил что на ШИМ сигнале который идет на вход силовых ключей, иголочка как то странно высоковата, и если на глаз судить то там должно быть около 20в хотя его ДОЛЖЕН БЫЛ СНИЗИТЬ стабилитрон до 18в.
Достаю драйвер, вызваниваю этот треклятый стабилитрон, все норма, звонится как исправный. Но, для эксперимента заменил левый стабилитрон на супрессор 18вольтовый.
И сравниваю шим сигнал.
Как говорится, найдите разницу. Для тех кто в танке поясню. На первом фото пики до 21в, на втором 18в. На первом фото установлен стабилитрон от одного продавца, на втором супрессор(тот же стабилитрон) на 18в от другого. На одном плече стабилитрон режет пики, на втором нет. Но оба они звонятся как исправные.
Вывод: Из-за того что я не достаточно тщательно проверил сигнал, я упустил неработающий стабилитрон который не ограничивал напряжение на затворе. Это привело к отправлению силовых транзисторов к праотцам. Штучка стоила 260руб.
Это вам не телефончики с видеокарточками, это СИЛА.
P. S сначала я подумал что 80N60 от аоувезика поддельные, но расчлененка показала нехилых размеров кристаллы. Для 260руб вполне недурно.
Сварочный аппарат Weldmaster инвертор ИСА-190-ПН-М
В описании на сайтах на этот аппарат обычно целая портянка.
Но много слов с единственной целью — скрыть то, что аппарат — барахло!
Радиаторы транзисторов размером со спичечный коробок а это значить что непрерывно работать можно секунд 30-60. Дальше -перекур, охлаждение.
Из ремонтов вылазить не будет.
Не ведитесь на сварочные инверторы «карманного» формата.
Прикольно, не спорю, но — бестолково! Это не инструмент , а игрушка для детей младшего, среднего и старшего пенсионного возраста.
Изи ремонт
Пришла сварка с симптомами, не может запустился, моргает. Иногда стартует, иногда не стартует в общем все сложно.
Судя по постоянному морганию светодиодов, проблема заключается в дежурке.
Все девушки, тьфу ты, дежурки, работают по схеме однотакников с самозапиткой от своего же трансформатора. То есть питание ШИМ контроллера осуществляется от собственного же трансформатора. Вы спросите, а как же он тогда запускается, ведь если первичного импульса нету то и дежурка не запустился. Вы правы, для того что бы микросхема ШИМ генерации начал свою работу ему в первую очередь нужен стартовый заряд. Этот самый заряд идет от шины +300В через гасящие резисторы на маленький кондерчик. Да, через гасящие резисторы ток очень маленький идет но этого достаточно что бы ШИМ контроллер успел дать первую пачку импульсов на затвор силового транзистора до того как в маленьком кондерчике кончится заряд и после которого трансформатор как бы подхватывает питание ШИМ контроллера.
А вот теперь мы и подходим к проблеме этой сварки. Если система самозапитки будет неисправна, то дежурка будет через каждые 10секунд выдавать пачку импульсов и сразу же после этого глохнуть.
Для проверки этого встаем на питание шим контроллера и смотрим.
Напряжение там дрыгает, то 13в то 11в, постоянные дрыг, дрыг дрыг.
Проверяем выпрямительный диод и все исправно. Диод звонится как исправный. НО, мы его поменяем так как уже был случай когда диод звонился исправно но сварка запускаться отказывалась. Вон она около 8 ногой микрушки.
Стартануло успешно. Пару раз вырубаем и врубаем. Все равно, стартует исправно. Оставляем на час гудеть, и все равно работает, не вырубается.
Усе, на этом ремонт окончен.
Субмодуль сварочного аппарата РЕСАНТА
У меня сервис по ремонту сварочного оборудования.
В общем работа идет ритмично, запчасти поступают, жаловаться особо не на что.
Внутренним регламентом на ремонт одного сварочного аппарата у меня отведено 3-4 часа.
Только при таких затратах времени удается и что то заработать, и держать стоимость услуг на невысоком уровне.
Но спотыкачи все же есть!
Один из таких — субмодули управления или — задающий генератор ШИМ в сварочных аппаратах РЕСАНТА.
При хорошем ба — бах нежелательное напряжение проникает и в субмодуль.
И тогда горят не только детали смд в модуле, но и дорожки печатной платы в дым и переходные отверстия туда же.
А вот это искать и восстанавливать уже проблемно, в регламент 3 часа уже не укладываешься.
И иногда — существенно!
Решил прикупить с десяток модулей и иметь запас под рукой.
Но — не нашел! Обыскал Россию, Алиэкспресс и Таобао. Родина РЕСАНТЫ — Китай ,если кто не знает.
Один — единственный продавец объявился, но и то какой то мутноватый:
1. Заштатный городок в Краснодарском крае.
2. Весь ассортимент субмодулей в наличии!
Откуда и почему так повезло человеку — все вдруг есть? Ни у кого по России кроме как у него? Ответа не нашел и потому заказывать не рискнул.
За годы работы в Интернете выработалось правило — сомневаешься? Забудь!
Хлопот меньше затем.
В итоге решил наладить производство этих самых субмодулей.
Но опять же — за годы работы выработалось правило — если мне это надо и я не нашел , спроси — возможно это надо кому то еще?
Вот и спрашиваю здесь! Хочу понять — надо?
Ремонт сварочных инверторов ТОРУС
Принесли в ремонт пару сварочных инверторов ТОРУС 255.
Аппараты по ошибке включили в сеть 380 вольт вместо 220.
На фото результаты дефектовки:
Сгорели все транзисторы и конденсаторы.
Испарилась обмотка межкаскадного трансформатора.
В общем — сгорело практически все! Остались целыми силовой трансформатор, выходной выпрямитель, да корпус.
Аппараты хорошие, жалко списывать, восстановил.
Цена ошибки для клиента — 12 000 рублей.
Почему ломаются сварки?
В предыдущем посте меня попросили рассказать про типовые неисправности сварочных инверторов РЕСАНТА, но я решил что лучше все таки рассказать почему сварки вообще ломаются а потом уже дополнить пост типовыми неисправностями.
Для начала скажу что сварки в большинстве случаев ломает сам клиент. Не читает условия эксплуатации чем и в последствии гробит аппарат. Но есть несколько основных причин:
1. Причина. Попадание через систему охлаждения в сварку пыли, металлическая стружки, окалины, снега. Вся эта адова смесь очень хорошо проводит ток, что в последствии вызывает пробой между дорожек, между ножек IGBT, на выводах конденсаторов. На эту тему даже есть пост(https://pikabu.ru/story/remont_resantyi_250_pn_bumbarabum_60. ). Поэтому хотя бы раз в год продувайте от пыли аппараты.
2. Причина. Слабое питание. Слабые удлинители, плохие розетки, низкое напряжение сети, работа от генератора. В общем все что вызывает просадку питающего напряжения. Из-за просадок растет ток в первичной цепи. Сварка то у нас ММА и что бы выдать к примеру 100А на выходе он при питающем 220В берет 15А, а вот когда у нас сеть просажена до 120в то из сети уже вместо 15А будет брать все 25А. Вся эта нагрузка возлагается на IGBT транзисторы что в свою очередь просто вышибает нафиг. Поэтому проверяйте просадку напряжения в сети во время работы сварочного инвертора.
3. Падения и удары. Особенно во время работы. Я так полагаю что это связано с SMD компонентами которые особо не могут деформироваться. Удары и падения просто ломают SMD резисторы и конденсаторы что в работе сварочного инвертора вызывает просто фатальные неисправности.
4. Болезни определенных моделей сварочных инверторов. У ресант это дежурка и конденсаторы, у фубаг, гусей подобных: стойки и вышибание выходного выпрямителя.
И так, расскажу про типовые неисправности сварочных инверторов РЕСАНТА.
1. Выбитые конденсаторы на входном выпрямителе. Вот у Ресант это самая частая поломка. Связано это с очень некачественными и неправильными конденсаторами. Ну и с охотой клиента поварить в морозы или попыткой отрезать металл на максимальном токе.
Вот подскажите мне, как узнать производителя конденсаторов? Где найти мне даташит от изготовителя? Никакой информации на эту тему. То есть конденсатор какого то подвального производства.
Нашел у одного китайского производителя электролитов предназначение каждой серии ( http://english.jianghai.com/Electrolysis.aspx?Lead=2&typ. )
Как видно, серия CD293-294 относится к общей серии конденсаторов. А в сварке должны стоять конденсаторы серии CD29H под высокие токи, или EPCOS B43504, или NIPPON серии KMR, LXS.
Я не знаю какие в Ресанте сидят идиоты что бы ставить такие дерьмоконденсаторы, когда можно поставить EPCOS B43504. Эти конденсаторы как нельзя лучше подойдут в сварочный инвертор. Ну ладно, допустим нельзя купить EPCOS, но можно же хотя бы CD29H(105град high ripple), ну никак не CD293 (85градусные общего применения).
И вот что интересно, эти конденсаторы серии CD293 не только ресанта обожает, но и другие производители сварок.
Только у старых ресант идет именно такая болезнь с конденсаторами. В новых ресантах сейчас ставят конденсаторы какого то китайского производителя и они перестали так неожиданно взрываться но в новых ревизиях сварок ресанта начала очень сильно экономить на комплектующих.
Раньше в аппарате на 250А ставили два диодных моста типа KBPC5010 и к ним радиатор большой. Сейчас ставят два диодных моста по меньше и радиатор сильно похудел. На IGBT ключах радиаторы тоже сильно похудели. На выходном диодном выпрямителе раньше ставили STTH6003CW, теперь уже ставят STTH3003CW или вообще диоды неизвестной фирмы. Так что ресанта немножко обарзела.
2. Поломка дежурки. Резистор R010 и R013 вообще могут просто так сгореть. Довольно частое явление когда они сгорают, все остальное остается целым. Их меняешь и аппарат дальше работает.
3. Попадание пыли, влаги в пространство между платой и электролитами. По мне так это недоработка ресанты. Ибо этот дефект легко можно устранить промазав по краям электролита герметик. Вон в том посте рассказывал как опилки попали под конденсатор и вызвали пробой. Бывало и просто от пыли сгорало, или от снега.
На счет того какую сварку покупать я даже не знаю. Нету вот действительно добротных сварок, что бы и конденсаторы качественные, и сборка добротная и по цене норм.
Если денег много, то можно трехэтажку взять. (топология BRIMA ARC-200) До жути надежные аппараты.
Если имеется возможность купить Украинского производства то хороши НОВЫЕ Патоны, эдоны(те что по дороже).
Тгр в сварочном инверторе что это
СВАРОЧНЫЙ ИНВЕРТОР.
ПРИНЦИП РАБОТЫ, ДИАГНОСТИКА, РЕМОНТ, ТЕСТ.
Сегодня мы подробно разберем сварочный инвертор мостового типа с кучей силовых транзисторов в параллель. Основой для данного разбора будет служить MMA250ARC. По этой схемотехнике выпускается несколько брендов, но суть у этих инверторов одна – мостовой стабилизатор тока.
Впрочем по этой же топологии существуют и полумостовые сварочные аппараты, однако упоминаний о них очень мало.
Данная схемотехника силовой части сварочного инвертора довольно популярна и силовая плата возможно даже одна и та же на разных брендах. Точнее силовых плат две – на одной установлены плата управления и силовые транзисторы. На второй – силовые трансформаторы, выпрямительные диоды и выходные дроссели, если таковые имеются. В частности плазморез AuroraPRO AIRHOLD 42 и AuroraPRO OVERMAN 160 имеют такой же конструктив и такую же элементную базу.
Кроме этого в большом количестве продаются аналогичные модули для ремонта и самостоятельного изготовления сварочных инверторов по этой схемотехники. Выходной ток варьируется от 160 до 300 ампер, сетевое напряжение на 110, 220 или 380. Платы продаются как с запаянными силовыми транзисторами, так и без них. Поэтому нужно внимательно смотреть что именно установлено на плате. Даже видел возможность выбора установки транзисторов новых или б/у.
В данной схемотехнике используются полевые транзисторы, поскольку частота преобразования поднята до 100. 120 кГц, что затрудняет использование IGBT и вносит свои ограничения в размеры силового трансформатора. Однако это позволяет сильно сэкономить на размерах выходного дросселя. Впрочем это надо точно посчитать, а сие повествование не об экономических аспектах, хотя они тоже будут упоминаться.
Итак, принципиальная схема сварочного аппарата MMA250ARC условно может поделиться на несколько частей:
На схеме есть ошибки, поэтому качество не очень. Схема с исправленными ошибками будет в конце страницы. Для открытия схемы в новом окне нажмите на рисунок.
Первичный выпрямитель с системой мягкого заряда конденсаторов. Диодных мостов может быть два, на более низкий ток, сглаживающих конденсаторов может быть и два, и четыре, и шесть. Реле обычно одно на 30 ампер синее на более дешевых инверторах и на 40 ампер черное на более дорогих. Катушка реле на 12 или 24 вольта.
Блок питания для контроллера – типичная транзисторная схема, довольно популярная в кинескопных телевизорах, но в данном варианте на пониженную мощность. Используемый транзистор в корпусе ТО-3 или ТО-247 и площади его фланца хватает для рассеивания выделяемого кристаллом тепла. Блок стабилизирует 24…25 вольт.
После блока стоит КРЕНка на 12 вольт, которая формирует напряжение питания для контроллера и формирователя сварочного тока.
Модуль управления сварочным током, состоит из измерителя протекающего через нагрузку тока и управляемого им ШИМ контроллера SG3525. Контроллер в свою очередь работает на эмиттерные повторители и формирователи управляющих сигналов для управляющего трансформатора, он же Трансформатор Гальванической Развязки – ТГР.
ТГР через дополнительные цепи формирования управляющих импульсов управляет силовыми транзисторами.
Блок силовых транзисторов состоит из четырех блоков по три транзистора и в зависимости от типа транзисторов варьируется выходная мощность инвертора от 160 до 250 ампер.
Далее обычно три трансформатора и комплект выпрямителей со средней точкой к каждому. На некоторых аппаратах используется два дросселя на выходе, но на них намотка вторичных обмоток несколько отличается от приведенной.
Ну и последним блоком остался фрагмент схемы, детали которой не попали ни в один из перечисленных блоков.
Блок питания автогенераторного типа со стабилизированным выходом. Подобные блоки питания не любят изменения нагрузки в широких диапазонах, поскольку рассчитаны на постоянное потребление. В телевизорах постоянным потребителем была строчная развертка. В данном же случае постоянным потребителем является реле софтстарта, которое включается сразу же после достижения напряжения срабатывания на выходе этого блока питания.
Потребление ОУ практически неизменно. Драйвер снижает свое потребление лишь в случае полной остановки ШИМ контроллера. Во всех остальных случаях потребление примерно одинаковое – драйвер работает на полевые транзисторы и потребляет только в момент открытия или закрытия полевых транзисторов, а выходная частота у него не изменяется, следовательно среднее потребление будет одинаковым.
В момент включения инвертора напряжение 310 вольт через первичную обмотку силового трансформатора проходит диод VD34 и резисторы R100 и R101. Увеличиваться этому напряжению выше 8,2 вольта не даст стабилитрон VD30. Далее, уже ограниченное напряжение попадает на затвор транзистора D26 через резистор R67.
Транзистор открывается и через первичную обмотку начинает протекать ток. Несмотря на то, что напряжение через обмотку трансформатора уже не может держать открытым полевик он продолжает быть открытым…
Наверное…
Почему НАВЕРНОЕ?
Потому что как только транзистор начнет открываться на выводе 1 трансформатора должно появиться положительное напряжение, которое будет удерживать транзистор Q26 в открытом состоянии. У нас же при открытии силового транзистора на выводе 1 появится отрицательное напряжение, которое не сможет удержать транзистор открытым.
Что то не так…
Поверхностный анализ схемы показывает, что при открытии транзистора Q26 на выводе 5 будет положительный потенциал, а этого быть не должно – блок питания обратноходовой и положительный потенциал на выводе 5 должен появляться когда Q26 закрыт.
Итак, мы имеем неправильную полярность на обмотке самовозбуждения и вторичной обмотке. Следовательно начало обмотки указанно не верно именно на первичной обмотке – кто то поставил не там точку.
Быть такого не может?
Может. Еще как может. Для примера возьмем ТГР из этой же схемы. Где именно проблема Вы пока размышляйте сами. Я конечно же скажу где, но позже – когда дойдет очередь до этого узла.
Ну а чтобы окончательно развеять сомнения, что в схемах не бывает ошибок вот еще фрагмент схемы сварочного инвертора СВАРОГ. Тут тоже есть ошибка, очень грубая и бросающаяся в глаза. И есть ошибка не очень заметная, но радикально меняющая работу инвертора. Пока тоже размышляйте что тут рисовальщики нарисовали, а я переставляю начало первичной обмотки на нужное место и возвращаюсь к принципиальной схемы блока питания.
Транзистор открывается, на выводе 1 появляется положительное напряжение, которое удерживает транзистор в открытом состоянии.
Поскольку трансформатор нагрузка индуктивная ток через первичную обмотку увеличивается постепенно, увеличивая падение напряжения на R71. Как только напряжения на R71 станет достаточным для открытия Q25 он начнет открываться придавливая затвор полевика к шине -310V. Транзистор начнет закрываться. Ток через первичную обмотку трансформатора начнет уменьшаться, провоцируя возникновение тока самоиндукции, а это другая полярность по сравнению с ранее приложенным напряжением. На выводе 1 так же сменится полярность на отрицательную и это напряжение через формирователь импульса закрытия на С51-R72 закроет силовой транзистор окончательно.
Накопленная в сердечнике электромагнитная энергия начнет отдаваться куда она может отдаться. Очень короткий всплеск через VD34 и С52 уйдет обратно на шину +310V. Это как раз подавит пик выброса самоиндукции, возникающий в момент закрытия силового транзистора и достигающий довольно приличных значений. Этот пик может довольно легко убить силовой транзистор, поэтому наличие данной цепочки в обратноходовых преобразователях обязательно. В данном случае это чистой воды эконом класс – только один конденсатор.
Остальная энергия с сердечника будет отдана во вторичную цепь через VD35-VD36, поскольку теперь на выводе 5 трансформатора будет находиться положительный потенциал и диоды его пропустят в нагрузку.
Как только накопленная энергия в магнитопроводе будет израсходована обмотка самовозбуждения уже не сможет удерживать полевой транзистор в закрытом состоянии и он снова начнет открываться, а смена полярности на обмотке самовозбуждения ускорит этот процесс и система зацикливается работая на максимальной длительности импульсов, ограничиваемая только напряжением падения на R71.
Кроме этого обмотка самовозбуждения формирует некоторый запас положительного напряжения на конденсаторе С49 через резистор R68 и диод VD33. Это напряжение расходуется оптроном стабилизации выходного напряжения.
Когда выходное напряжение достигает 25 вольт стабилитрон VD28 начинает пропускать через себя ток и светодиод оптрона начинает светиться, тем самым открывая фототранзистор. Напряжение с коллектора начинает протекать на эмиттер создавая дополнительное смещение на базе Q25. Это смещение суммируется с напряжением падения на R71 и теперь чтобы запустить процесс закрытия полевика нужно гораздо меньше напряжения на R71, следовательно через резистор должен протекать меньший ток.
Если ток будет меньше, то будет накоплено меньше энергии в сердечнике, это уменьшит и напряжение на вторичной обмотке трансформатора и напряжение снизиться. Если же нагрузка увеличивается, то напряжение на вторичной обмотке начинает уменьшаться, провоцируя снижение яркости свечения светодиода оптрона. Фототранзистор призакрывается, снижая смещение на базе Q25.
Теперь для закрытия полевика нужно чтобы через него протекал больший ток, для возникновения большего падения напряжения на резисторе R71, следовательно в магнитопроводе будет накоплено больше энергии, которая при закрытии транзистора будет отдана во вторичную обмотку.
Так и происходит стабилизация выходного напряжения данного блока питания.
Схема данного блока питания может отличаться от приведенной, но чаще всего там именно так. Мое личное мнение, что этот вариант изготовлен мультиплатформенно, т.е. одна и таже плата используется для сборки различных сварочных инверторов.
Простейшие обратноходовые блоки питания могут выглядеть так.
Вариант 1 транзисторного блока питания
Вариант 2
В первом случае используется оптрон с выведенной базой фототранзистора, это 4N35, АОТ110, АОТ126, АОТ128.
Во втором случае используется транзисторный аналог тиристора, который закрывается с помощью короткого импульса обратной полярности, формируемого R6 и С2.
В обоих случаях для увеличения коэффициента стабилизации используется TL431.
В данном, конкретном сварочном инверторе большой коэффициент стабилизации блока питания не нужен – изменение выходного напряжения даже на 1 вольт в большую или меньшую сторону на работу остальных модулей не влияет, поскольку для контроллера используется отдельный стабилизатор на 12-ти вольтовой КРЕНке. Опорное напряжение для измерителя тока формируется отдельным параметрическим стабилизатором, который использует уже стабилизированное напряжение 12 вольт.
Так что сверхстабильность тут не нужна, а в данном варианте выходное напряжение гуляет не более чем на 0,5 вольта, что соответствует 2% отклонения.
Модуль контроля сварочного тока, выполнен отдельной платой, содержит в себе измеритель тока на операционном усилителе U1 и ШИМ контроллер U2.
Операционный усилитель специализированный CA3140. Отличительной особенностью данного ОУ является использование на входе p-канальных полевых транзисторов с изолированным затвором. Это позволило получить устойчивую работу усилителя с малыми напряжениями и добиться входного сопротивления не менее 1 Том. Да, да – одного терраома.
Кроме этого у усилителя есть отдельный вход для согласования выходного напряжения ОУ с ТТЛ логикой, но в данном инверторе это не используется, поэтому об этой способности данного ОУ пока забудем.
Главной особенностью данного ОУ является возможность работать с напряжениями ниже напряжения минусового вывода питания и эта особенность в данном инверторе и используется. Поэтому, в случае выхода из строя ОУ даже не стоит пытаться вместо него втулить TL071.
CA3140 в данной схеме питается от однополярного питания 12 вольт, не инвертирующий вход соединен с общим проводом, а вот инвертирующий как раз служит для формирования управляющего напряжения для ШИМ контроллера.
ОУ охвачен несколькими отрицательными обратными связями. С1, С2 и R6 служат для устойчивой работы ОУ на низких частотах и подавляют самовозбуждение усилителя. VD9, VD10 и R8 служат для формирования обратной связи с не линейными характеристиками. В данном случае светодиоды служат для изменения коф усиления ОУ в зависимости от напряжения на выходе – используется не линейная вольт-амперная характеристика светодиода, которая имеет большую выгнутость, чем у обычного диода.
Это позволяет получить более плавную регулировку сварочного тока, когда требуются малые тока и более сильное изменение сварочного тока, когда он приближается к максимальному значению.
На транзисторе Q20 собран параметрический стабилизатор напряжения на 8,2 вольта. Из этого напряжения при помощи переменного резистора формируется опорное напряжение для операционного усилителя. Более точная подгонка требуемого диапазона осуществляется подстроечным резистором VR5.
Это напряжение через резистор R9 подается на инвертирующий вход ОУ. Через резистор R2 подается напряжение с измерительного шунта.
Тут следует обратить внимание на подключение самого шунта к схеме. Сторона, на которой во время сварки образуется положительный потенциал подключается к общему проводу платы управления, а сторона, на которой образуется отрицательный потенциал как раз подключается к левому выводу R2.
Если сварка не происходит, то на шунте не образуется напряжение падения и на инвертирующем входе ОУ находится сколько то милливольт опорного напряжения.
Поскольку не инвертирующий вход ОУ подключен к общему проводу, а операционный усилитель усиливает разницу напряжений между своими входами, то на выходе ОУ будет напряжение близкое к напряжению общего провода, т.е. будет равно почти нулю. Даташник обещает не более 0,6 вольта.
Как только начинается процесс сварки на шунте начинает формироваться напряжение падения и через резистор R2 это напряжение начинает уменьшать напряжение на инвертирующем входе ОУ. Величина этого напряжения зависит от положения движка переменного резистора – регулятора сварочного тока.
Как только это напряжение станет меньше уровня нуля усилитель начнет усиливать разницу напряжений и на его выходе напряжение начнет увеличиваться.
Увеличение напряжения на выходе ОУ повлечет за собой увеличение тока перехода база-эмиттер транзистора Q2 и он начнет открываться. Тут следует отметить, что данный транзистор и так имеет на базе некоторое смещение через резисторы R12 и R16. Так что даже не большое увеличение напряжения на выходе ОУ CA3140 уже повлечет открытие Q2.
Коллектор Q2 подключен в 9-му выводу контроллера SG3525 и первоначальное напряжение в 5 вольт на этом выводе начнет уменьшаться. 5 вольт на выводе 9 появляется за счет соединения вывода 9 через резистор R15 с выходом опорного напряжения самого контроллера – вывод 16, а на нем как раз 5 вольт.
Более подробно о работе данного контроллера показано в видео.
Но в данной схеме используется не совсем традиционное включение – собственный усилитель ошибки контроллера выключен, т.е. инвертирующий вход соединен с общим проводом, а не инвертирующий подключен к опорному напряжению 5 вольт. Это закрывает транзистор внутреннего усилителя ошибки и на выходе усилителя образуется 5 вольт за счет резистора R15.
Как только напряжение на выводе 9 начнет уменьшаться начнет уменьшаться длительность управляющих импульсов. Это приведет к уменьшению сварочного тока и система войдет с стабильное состояние.
При уменьшении длины дуги будет возрастать сварочный ток, соответственно будет увеличиваться падение на шунте. Это повлечет увеличение выходного напряжения на ОУ, большего приоткрытия транзистора Q2 и уменьшения длительности управляющих импульсов силовых транзисторов. Естественно, что сварочный ток снова вернется к первоначальному значению.
При увеличении длины дуги ток уменьшится, уменьшится падение на шунте. Разумеется ОУ уменьшит напряжение на своем выходе и это призакроет Q2. Длительность импульсов увеличится и величина сварочного тока вернется к установленному значению.
Использование постоянного опорного напряжения в качестве отправной точки для регулировки сварочного тока дает существенный ПЛЮС к данной конструкции. Прежде всего это возможность устанавливать переменный резистор на достаточно длинных проводах – все паразитные импульсные наводки будут подавлены конденсаторами С31 и С32.
Эта же особенность системы управления используется для формирования сварочного тока при формировании сварочного тока не линейной формы, например режим ПУЛЬС в сварочных инверторах TIG.
Кроме этого даже эта схема оснащена стабилизатором напряжения, которая ограничивает максимальное напряжение на выходе сварочного инвертора – на стабилизатор опорного напряжения заведена обратная связь и по напряжению через VD20-R50-R98. При достижении определенного значения через стабилитрон VD20 начинает протекать ток, уменьшая напряжение на базе формирователя опорного напряжения. Опорное напряжение уменьшается, что приводит к уменьшению длительности управляющих импульсов.
Эта функция позволяет исключить работу инвертора в режиме длинной дуги. Т.е. ток через дугу стабилизируется при ее разрыве до определенного значения и когда дуга достаточно длинная и не может обеспечить хорошее качество сварки дуга выключается.
После ШИМ контроллера стоит транзисторный драйвер, но не традиционный повторитель, а усилитель, раскачивающий амплитуду напряжения до 25 вольт.
Первым каскадом служат биполярные транзисторы в эмиттерном повторителе. Между эмиттерами включено по резистору. Это позволило задать первоначальное напряжение смещения для p-канальных полевиков через резисторы R25-VD5 и R27-VD7.
Используемые полевые транзисторы позволяют не стесняться в выборе сердечника управляющего трансформатора – n-канальный на 49 ампер, p-канальный на 18 ампер. От габаритной мощности управляющего трансформатора зависит сколько и какие силовые транзисторы можно использовать. При таких полевиках в драйвере можно использовать сердечники от EE19 до EE33. Собственно это и делает эту топологию универсальной – она используется от 160 до 300 амперных сварочных инверторах. Ниже приведены фотографии начинки BRIMA ARC160 и фото модуля инвертора BRIMA TIG315P AC/DC. Даже не вооруженным глазом видно, модули сильно перекликаются – одна компоновка узла ШИМ контроллера, одинаковые драйвера, отличаются лишь габариты управляющего трансформатора. И они должны отличаться – в 160 ампернике 12 силовых транзисторов, а вот в TIG аппарате их уже 24, поэтому и сердечник ЕЕ33.
Для чего произведено увеличение напряжения на первичной обмотке управляющего трансформатора не совсем понятно. При таком мощном выходном каскаде драйвера можно было бы использовать питание в 12-15 вольт.
Однако увеличение напряжения питания драйвера не только снижает ток первичной обмотки, оно увеличивает количество ее витков, а это уже влечет лучшую электромагнитную связь первички со вторичками. Возможно как раз на это и делали ставку увеличивая питание драйвера.
И снова возникает спотыкачка – на схеме направление намотки вторичных обмоток не верно. При указанном направлении будут одновременно открываться либо два верхних, либо два нижних плеча моста и ток через первичку не потечет. И снова корректируем схему.
На каждой вторичной обмотке управляющего трансформатора установлен дополнительный формирователь отрицательного напряжения на стабилитроне, что позволяет сдвинуть напряжение на выходе трансформатора в случае отсутствия управляющего импульса в отрицательное значение на напряжение стабилитрона. Это обеспечивает однозначное закрытие силового транзистора сразу же по окончании управляющего импульса.
После формирователя установлена цепочка из VD41-VD42-R92, которая делает разным по времени время открытия и время закрытие, поскольку открытие производится током через резистор, а закрытие через резистор и диоды. Использование двух диодов, скорей всего, обосновано желанием получить большую надежность – 1N4148 не самые мощные из скоростных диодов.
Далее импульсы управления через резисторы разбегаются по силовым транзисторам. В данном аппарате их по 3 штуки в каждом плече моста. Параллельные транзисторы должны иметь максимально близкие параметры, чтобы исключить перекос тока, протекающего через них. По этой причине, при ремонте или самостоятельном изготовлении следует использовать транзисторы из одной партии.
Почему производитель нарушает правило МЕНЬШЕ ДЕТАЛЕЙ – БОЛЬШЕ НАДЕЖНОСТЬ ? Кроме этого правила есть еще несколько законов. Надеюсь не надо объяснять разницу между ПРАВИЛОМ и ЗАКОНОМ? На силовых транзисторах выделяется тепло и отдать это тепло с кристалла на радиатор тоже не совсем простая задача, ведь тепловое сопротивление не равно нулю. Этим собственно и отличаются сварочные инверторы для промышленного использования и бытового. На производстве аппарат должен иметь как можно больший коэффициент Продолжительности Включения (ПВ), чтобы сварщик не простаивал в ожидании когда инвертор остынет. В быту же, в подавляющем большинстве случаев есть существенные перерывы между сваркой, что дает возможность теплу с кристалла транзистора уйти в радиатор и затем выдуться вентилятором.
Используя несколько транзисторов в параллель выделяемое тепло равномерно распределяется по всему радиатору, уменьшая вероятность локального перегрева, тем самым увеличивая ПВ. В более-менее уважающих себя брендах ПВ пишется на шильдике, например в той же BRIMA ARC160 ПВ на максимальном токе равно 60%, что означает, 6 минуты сварки и затем 4 минут простоя. На токе 124 ампер ПВ уже составляет 100%, т.е. только успевай менять электроды.
Тут следует обратить внимание на юношеский максимализм – далеко не всегда много ампер это хорошо для работы. Для примера возьмем два шильдика сварочных инверторов одного бренда. Один с ARC160, второй с ARC200. Согласно классификации, заложенной в название один на 160 ампер, второй на 200. Да, ARC200 может выдать 200 ампер при ПВ 40%. При токе 118 ампер ПВ составляет 100%. Однако ARC160 имеет ПВ 100% при токе 124 ампера и получается, что более слабый аппарат для работы на производстве более привлекателен. Тем более разница в цене не 500 рублей – ценник был взят специально с одного магазина.
С силовых транзисторов напряжение попадает на силовые трансформаторы, причем одно плечо подключается через разделительные конденсаторы. К типу этих конденсаторов предъявляются жесткие требования, поскольку ток их перезаряда довольно ощутим. Самым дешевым и приемлемы вариантом является использование конденсаторов CBB. Наиболее правильным же будет использование конденсаторов серии MKP.
По их количеству можно определить сколько трансформаторов используется в данном инверторе, поскольку для каждого трансформатора установлен свой конденсатор. В данном аппарате их три и соответственно три силовых трансформатора. В инверторе с выходным током 315 ампер четко видно 4 конденсатора, следовательно в нем 4 трансформатора.
Использование многотрансформаторных схем позволяет решить несколько проблем преобразования на высоких частотах. Прежде всего это решение наиболее приемлемо для получения больших мощностей на больших частотах, поскольку количество витков на прямую зависит от частоты преобразования.
Для примера возьмем инвертор с выходными параметрами 30 вольт и 150 ампер и частотой преобразования 100 кГц. Для получения данной выходной мощности используем три трансформатора на сердечнике EE42 и один EE65, поскольку EE55 не сможет по габаритам развить такую мощность.
При одинаковых входных параметрах и отличии только в сердечнике мы получаем в однотрансформаторном варианте 16 витков первички и по 3 витка вторички. В трехтрансформаторном инверторе первичка состоит из 35 витков и вторички по 5 витков. Учитывая то, что сила магнитного поля зависит от протекающего тока и количества витков индуктивности трехтрансформаторный вариант однозначно обеспечивает лучшую отдачу энергии во вторичную обмотку и позволяет простым добавлением трансформаторов увеличивать выходную мощность без снижения потерь.
Так же многотрансформаторные схемы более удобны с точки зрения охлаждения – поток воздуха обдувает трансформатор только снаружи и давая поправку на то, что тепловое сопротивление обмоток не очень хорошее разница температуры внутри трансформатора и снаружи может быть довольно большой. Нагрев изоляционного лака до температур выше 100 градусов вызывает его быстрое старение и механическое разрушение, т.е. образования межвиткового замыкания в первичной обмотке.
Другими словами охладить равномерно три маленьких трансформатора гораздо легче, чем охладить равномерно один большой.
С экономической стороны тоже есть не большой бонус – три сердечника EE42 чуть-чуть, но все равно дешевле, чем один сердечник EE65. При массовом производстве сварочных инверторов это чуть-чуть уже перерастает в довольно серьезные цифры.
Для любительского использования данная схемотехника мощного инвертора не очень удобна – нужно искать одинаковые сердечники, что сильно ограничивает принцип халявы – придется феррит покупать и мотать крайне внимательно. Трансформаторы должны быть максимально одинаковые, чтобы не вызвать перекоса токов.
В описываемой схеме каждый трансформатор содержит 2 вторичных полуобмотки из которых собраны выпрямители со средней точкой. Катоды всех диодов объединены и попадают непосредственно на выход сварочного инвертора.
Инвертор не имеет на своем выходе дросселя и сглаживающих конденсаторов. Из этого не трудно сделать вывод, что сварка производиться постоянным пульсирующим током. Для сварки это не принципиально, однако сварочным инвертором с дросселем работать несколько легче.
В инверторе BRIMA ARC160 выходные дроссели установлены и формирование вторичного напряжения организованно несколько иным образом.
На каждом трансформаторе намотано по две вторичных обмотки, каждая из которых заточена под выпрямитель со средней точкой. Эти выпрямители объединены в группы и каждая группа подключена к своему дросселю. Именно по этой причине дросселей два.
Сварочный инвертор оснащен двойной защитой от перегрузки и защитой от перегрева.
Первая ветка защиты от перегрузки основана на трансформаторе тока Т1, напряжение с которого выпрямляется диодным мостом VD24…VD27. Трансформатор нагружен на резисторы R64…R66, после чего напряжение попадает на стабилитрон VD2. Как только напряжение на трансформаторе тока становится больше 6,8 вольт стабилитрон открывается и открывает тиристор Q3. Открывшись тиристор прижимает к земле напряжение смещения, которое было на базе транзистора Q5. Закрывшись транзистор Q5 обеспечивает увеличение тока базы транзистора Q4, который открываясь подает землю на вывод 8 контроллера SG3525. Вывод 8 это управление софтстартом и при наличии на его выводе нуля управляющие импульсы на выходах контроллера исчезают.
Таким образом, при превышении тока через силовые транзисторы происходит остановка работы ШИМ контроллера и для сброса защиты инвертор нужно выключить, а потом повторно включить.
Вторая ветка защиты от перегрузки силового каскада основана на слишком резком увеличении управляющего напряжения на выходе ОУ CA3140. Если управляющее напряжение увеличилось слишком быстро, то это приводит к формированию короткого импульса через R13-C7, который так же открывает тиристор Q3.
Открытие тиристора обеспечивает загорание светодиода индикации перегрева D-ERROR, установленного на передней панели. Поскольку тиристор должен после сработки оставаться открытым необходимо добиться протекания через него тока, превышающего минимальное значения тока удержания. Формирование этого тока происходит через R22-VD4-VD3, но этого тока недостаточно, поэтому используется и ток протекающий через светодиод индикации аварии. Однако этот светодиод установлен на передней панели и подключен проводами. Видимо, для исключения вероятности обрыва этого светодиода на плате установлен дополнительный светодиод VD22.
ПРИНЦИПИАЛЬНАЯ СХЕМА ИНВЕРТОРА С ИСПРАВЛЕНИЯМИ В ХОРОШЕМ КАЧЕСТВЕ.
ДЛЯ ОТКРЫТИЯ В НОВОМ ОКНЕ НАЖМИТЕ НА РИСУНОК.
Защита от перегрева организована при помощи термореле типа KSD9700 с нормально разомкнутыми контактами. При достижении температуры срабатывание термореле включается и через резистор R56 убирает смещение с базы транзистора Q5. Транзистор закрывается открывая Q4, что приводит к исчезновению управляющих импульсов. Термореле производители инверторов ставят по своему разумению — кто на силовой трансформатор, кто на радиатор.
Как только термореле остынет оно размыкается и инвертор переходит в рабочий режим. Разница температуры сработки-отпускания на термореле данного типа составляет 5-9 градусов.
По этой же схеме собран сварочный инвертор BRIMA ARC160 и сейчас станет понятно почему он слишком часто упоминался – от теории переходим к практике.
Жалоба клиента – НЕ РАБОТАЕТ.
Включаем, проверяем – работает, но буквально через 10 секунд выходное напряжение пропало. Открываем и проверяем работоспособность инвертора уже без крышки.
Работает…
Встряска аппарата заставила исчезнут выходное напряжение.
Проверка работы выходного каскада драйвера показал, что импульсы есть и снова выходное напряжение появилось.
Перекладывание проводов от драйвера к трансформатору заставило сработать защиту. После переключения аппарата, чтобы сбросить защиту снова шевелю провода от драйвера до трансформатора, чтобы убедиться, что это было не случайно.
И это было действительно не случайно. Данное фото это кадр из видеосъемки:
В итоге слетело 6 транзисторов, т.е. одно плечо моста в хлам.
Теперь провода уже можно шевелить смело. Причина – не пропай стыка проводов, т.е. управляющие импульсы на трансформатор попадали лишь в момент касания не спаянных проводов.
Обидно до соплей…
В принципе транзисторы конечно же могли слететь и у владельца аппарата, но увы – неисправность проявилась самым коварным образом.
Поиск транзисторов в Ростове результата не принес – в наличии оказалось всего 7 штук, да и цена слегка кусучая.
Нет, я не ошибся – сгорело 6 транзисторов, а в наличии 7 штук и этого мало. Причина – оставшаяся в живых шестерка транзисторов была под токовым ударом. Когда вылезут проблемы с этими транзисторами не известно – они могут не проявиться вовсе, а могут и через неделю обвалиться. Давая гарантию на отремонтированный прибор лично я предпочитаю исключить повторный ремонт по гарантии, ведь в этом случае транзисторы придется покупать за свои деньги, а не за деньги клиента.
К тому же повторный ремонт бьет по репутации ремонтника, а это крайне не желательно.
Собственно поэтому было решено менять все 12 транзисторов.
Было перелопачена куча схем и куча даташников для подбора аналога. Все найденные аналоги установленных в инверторе MDQ18N50G сложены в архив. В принципе как бы ни чего уникального в установленных MDQ18N50G нет, однако уже не единожды обжогшись с покупкой силовых транзисторов на Али нужно было что то у проверенного продавца – клиент сойдет с ума, если придется повторно перезаказывать транзисторы.
На глаза попались SVF23N50PN и сравнение характеристик лоб в лоб склонило чашу весов в их пользу.
Во время анализа параметров транзисторов внимание было обращено на несколько ключевых моментов.
Ремонт BLUEWELD PRESTIGE 211 S — замена FGH40N60SFD и ТГР
Ремонт сварочного инвертора BLUEWELD PRESTIGE 211 S. Варили водонапорную башню, металл шестёрка, электрод четвёрка, варили долго. Результат — аппарат сильно перегрели и спалили силовые транзисторы FGH40N60SFD, защитные диоды RHRP1560 ну и, естественно, ТГР в «блювелдах» при таких бабахах он никогда не выживает в отличии от «телвинов» там может сохраниться.
BLUEWELD PRESTIGE 211 S транзисторы FGH40N60SFD
BLUEWELD PRESTIGE 211 S диоды RHRP1560
BLUEWELD PRESTIGE 211 S ТГР (трансформатор гальванической развязки)
Как это ни странно больше в драйвере ничего не пострадало, вся мелочь осталась цела.
BLUEWELD PRESTIGE 211 S драйвер
В первичке ТГР установлен транзистор FL110, во вторичках применяются транзисторы NZT751 — Fairchild Semiconductor которые при необходимости можно заменить на FZT751, но в этом случае менять не пришлось они все выжили.
Транзисторы и диоды меняем на аналогичные, с этим проблем нет, а вот ТГР придётся переделывать, родной ТГР умер, измерение индуктивности китайским транзистор-тестером это подтверждает, у хорошего ТГР должно быть 0,60mH или больше, как здесь, а в нашем случае она в два раза меньше.
BLUEWELD PRESTIGE 211 S индуктивность первичной обмотки убитого ТГР
BLUEWELD PRESTIGE 211 S индуктивность вторичной обмотки убитого ТГР
Предлагаемый вариант один из множества вариантов переделки трансформатора гальванической развязки инверторов BLUEWELD PRESTIGE. Придумал его не я, его использовал один знакомый с дальнего востока. В архиве вариант переделки с фотками и оригинальным описанием, здесь публиковать не буду ввиду некоторой нецензурности описания. Как он говорит таким способом переделал много инверторов, ну и я попробовал, с десяток переделал — полёт нормальный, возвратов не было.
Итак… берём вот такое кольцо.
Кольцо обильно залито лаком, поэтому размеры примерные, наматываем обмотки сразу в три провода. Провода от интернет кабеля, жилы должны быть обязательно медные, бывают омеднённые, проверить можно поскоблив жилы ножом. На этом кольце намотано 25 витков но скорее всего можно и 20 намотать.
Подключаем его соблюдая начало и концы обмоток и снимаем осциллограммы.
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер нагрузка коденсатор 8,2nf
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер нагрузка коденсатор 8,2nf +23в на выход
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер без нагрузки
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер без нагрузки +23в на выход
BLUEWELD PRESTIGE 211 S осциллограмма затвор-эмиттер с транзисторами FGH40N60SFD +23в на выход
Видео импульсов на затворах IGBT транзисторов FGH40N60SFD в сварочном инверторе BLUEWELD PRESTIGE 211S при включении от внешнего блока питания.
Проверяем осциллограмки и если всё нормально дальше уже чисто технические проблемы это описывать не буду. Устанавливаем, припаиваем, прикручиваем, собираем всё в кучу и пользуемся.
Кстати, новый ТГР получается гораздо выше заводского, поэтому 1-2 внутренних ребра радиаторов придётся отпилить.
Тгр в сварочном инверторе что это
Проблемные ТГР сварочных инверторов,
изготовление ТГР на примере ДИОЛД АСИ-140 М
Есть определенные серии сварочных инверторов , в которых типичной "болезнью" является трансформатор гальванической развязки ТГР . Его малый ресурс можно связать с некачественным магнитопроводом (он как раз и теряет свои свойства) , малыми габаритными размерами (не имеет запаса ппо индуктивности и работает близко к максимальной габаритной мощности) и ко всему прочему "проблемные" ТГР залиты эпоксидной смолой , что мешает охлаждению, а тепло значительно ускоряет процесс потери свойств магнитопровода.
В общем само явление значительной потери свойств магнитопровода приводящее к неисправностям достаточно редкое, так как большинство производителей делают значительный запас по индуктивности, учитывая потери свойств магнитопроводов в процессе эксплуатации. В электронике гораздо чаще можно встретить к примеру межвитковой пробой, но как уже было сказано выше для целого ряда бюджетных маломощных аппаратов потеря свойств магнитопровода настоящая "болячка", некоторые из таких аппаратов ProfHelper DaVinci, Prestige , AikenWeld Ranger, DeFort DWI и обсуждаемый Диолд .
Так что-же происходит при потере свойств магнитопровода ? Давайте посмотрим схему драйвера ключей аппарата Диолд АСИ-140
Сигнал от ШИМ контроллера коммутируемый MOSFET транзистором средней мощности поступает на трансформатор Т2 , который и выполняет роль гальванической развязки между верхним, нижним плечом и низковольтной частью схемы , в момент когда магнитопровод потерял значительную часть своих свойств , индуктивность обмоток падает , а потери в трансформаторе возрастают . Учитывая то что нагрузка трансформатора имеет емкостный характер, а именно емкость затворов IGBT транзисторов, сигнал после "подсевшего" ТГР начинает терять в амплитуде, а главное начинают растягивать фронта (длительность нарастания и спада импульса ), и пошла цепочка последовательностей. Растянутые фронта — увеличивают время открытия и закрытия силового ключа , это в свою очередь дают перегрев кристалла полупроводника транзистора , так как время пока транзистор находится между полностью открытом и полностью закрытом состоянии практически вся мощность рассеивается на транзисторе. В итоге транзисторы перегреваются, а в какой-то момент включение на столько замедляется что мощность превышает мощность рассеивания на транзисторе и происходит тепловой пробой кристалла, тут ни какая тепловая защита уже не спасет , так как транзистор попросту не успевает передать все выделенное тепло на радиатор.
Те кому все же сложно представить этот режим , представьте что вы приседаете, по команде "делай раз" вы полностью сели, по команде "делай два" — полностью встали, и в первом и во втором положении вы особо не напряжены, а теперь попробуйте все это проделать очень медленно , медленно вставать и садится — будет в разы тяжелее, а если принять положение "полтора" — будете тратить силы по максимуму . Так и с транзисторами , не любят они режим "полтора " !
Ниже несколько примеров, неправильных форм сигналов, с такой формой управляющего сигнала сварочный инвертор сможет работать, только без нагрузки в режиме холостого хода или с очень слабой нагрузкой.
Но к сожалению на практике не все так красиво как в теории , чаще всего пробой силовых ключей происходит именно когда сердечник ТГР еще не сильно утерял свои свойства , а сам аппарат был перегружен. Поэтому при ремонте осциллограммы кажутся вполне приемлемыми, но замеры мы веть делаем быз сетевого напряжения, поэтому ТГР нагружен только емкостью затвор-эмиттер (Сзэ) но есть еще емкость затвор-коллектор (Сзк) которая гораздо меньше и ее зачастую просто не учитывают, а напрасно!
Дело в том что емкость затвор-эмиттер (Сзэ) хоть и гораздо больше чем емкость затвор-коллектор (Сзк) но заряжается она до напряжения управления затвором , часто это от -10В до +15В , а вот емкость затвор-коллектор (Сзк) заряжается до напряжения затвор — коллектор , это порядка 280. 320В , и разряжается до нуля при открытии транзистора , следовательно это емкости для заряда до такого большого напряжения тоже требуется определенное время . Вот и получается что при включении сварочного инвертора от сети, нагрузка на ТГР больше чем при тестах от блока питания на столе, и форма сигнала естественно отличается не в лучшую сторону.
Поэтому большинство мастеров кто уже не первый раз столкнулся с подобными аппаратами стараются по возможности сразу менять Трансформатор Гальванической Развязки , так как если это не сделать возвраты по гарантии после ремонта таких аппаратов — обычное дело. Конечно я имею ввиду честных мастеров которые добросовестно относятся к своей работе и дают на нее гарантию.
С сутью проблемы мы разобрались , давайте перейдем к изготовлению ТГР на примере Диолд АСИ-140. Перед этим пару слов о взаимозаменяемости , на всех перечисленных выше аппаратах стоят схожие ТГР которые при желании можно заменить друг другом НО соблюдая фазировку ! Так как печатные платы у всех сварочных разные , конфигурация выводов у трансформаторов выполнена по разному и просто вытянуть ТГР из одного сварочного и в ставить в другую модель не всегда возможно.
Разбирать, разматывать старый ТГР залитый эпоксидной смолой пересчитывать его витки, смотреть направление намотки и т.д. уж совсем не хочется. У нас есть схема где указаны начало обмоток , но можно обойтись и без нее . Например мы знаем что сдвиг по фазе у нас 0 о то есть амплитуда ШИМ на входе совпадает по времени с амплитудой на выходе, так же знаем схему включения силового трансформатора инвертора — это "Косой мост" или как пишут в учебниках ассиметричный мост , это значит что силовые ключи должны работать синфазно, то есть закрываться и открываться одновременно , поэтому начало-конец обмоток ТГР нижнего и верхнего ключа тоже должны быть одинаково намотаны, в одном направлении. Получается за начало всех трех обмоток мы берем "горячий конец " как на схеме — помечено точкой, можно взять и "холодный конец" (общий) но обязательно у всех трех обмоток начало должно быть одинаково .
Теперь направление обмотки — здесь опять же мотать можно в любую сторону но обязательно одинаково все три обмотки, начали мотать первичку по часовой стрелке, значит и остальные должны быть намотаны так же.
Магнитопровод я выбрал ЕЕ25 материал РС40 — просто потому что такой был под рукой. Пробовал мотать на кольце, но результат и сам процес намотки на кольцо мне не понравился. Магнитопровод конечно можно использовать и больше, если позволяет место, но не советую брать меньше ЕЕ19 иначе через время могут проявится те же "болячки" что и у родного ТГР. Схема выводов трансформатора гальванической развязки для Диолд АСИ-140 соответствует рисунку ниже.
Сначала намотана обмотка нижнего плеча (Н1,К1) , затем обмотка возбуждения (Н2,К2) и последней обмотка верхнего ключа , такое решение сделано только потому что между обмотками нижнего и верхнего плеча достаточно большой потенциал и если обмотки намотаны рядом да еще и плохо изолированы — пробой дело времени. Разумеется о намотке в два или в три провода речи идти не может — слишком большой риск пробоя, конечно если использовать провод МГТФ это можно сделать но такой провод не поместится на этом сердечнике.
В интернете уже достаточно много статей по перемотке ТГР и я признаюсь не стал рассчитывать количество витков, а просто подобрал исходя из чужого опыта.
Оптимально оказалось l=28вит. ll=27вит. lll=28вит. провод использовал диаметром 0,4мм ПЭВ-1 или нечто похожее на него. Направление намотки на рисунке ниже.
Из рисунка думаю все понятно — вид снизу, между слоями изолировал термоскотчем в два слоя, особое внимание к выводам, они не должны касаться следующих обмоток.
После намотки и изоляции склеиваем сердечник , хотя у ТГР зазора в сердечнике быть не должно , все же было замечено что если вставить альбомный лист между сердечниками , сигнал немного четче , хотя и практически не заметно. Полноценным зазором лист бумаги конечно не назовешь, но я его прокладываю.
Сравним что получилось в сравнении с штатным ТГР:
Даже с первого взгляда понятно что новый трансформатор имеет свободный доступ воздуха и не будет так накапливать в себе тепло как штатный буквально заключенный в "шубу" из эпоксидной смолы, а тепло как я писал выше вызывает деградацию материала сердечника.
Ставим ТГР на место и проверяем с питанием от лабораторного блока питания.
В качестве нагрузки на ТГР во время проверки можно временно подставить силовые ключи или использовать их эквивалент — конденсаторы на 4700 пф включенные между затвором и эмиттером, по одному вместо каждого транзистора . Как видим форма сигнала получилась хорошая.
При подключении схемы к блоку питания стоит обратить внимание на ток потребления, он не должен сильно отличатся от тока потребления с родным ТГР, к примеру в моем случае схема с родным трансформатором потребляла 125мА, с перемотанным уже 140мА , разница мизерная всего 15мА, а вот когда я экспериментировал с кольцом используя провод МГТФ получил потребление в 320мА — а это уже лишняя нагрузка транзистор коммутирующий ТГР (по схеме Q9) и на не без того слабый блок питания инвертора, выполненный в виде дополнительной обмотки от силового трансформатора инвертора. По этой причине провод МГТФ я не стал использовать и ферритовые кольза тоже отложил в сторонку.
Вернемся к эпюрам , максимальное напряжение +15В минимальное -10В такая разность позволяет четко открывать и быстро закрывать IGBT транзисторы. На последнем фото осцилографа можно видеть "плавно" нарастающие и спадающие франта, ничего в мире не делается мгновенно и это как раз время заряда емкости затвора и ее разряда, в данном случае одна клеточка на экране осциллографа это 800нс , время нарастания (Rise Timе) 560нс что равняется 0,00000056 секунды или 0,56 мкс или 0,00056 мс, так что вполне не плохой результат во времени для заряда емкости затворов 4х ключей.
Ну и конечно фото как установлен ТРГ на плате, пока без одного радиатора.
Всем кто осилил статью целиком — спасибо за внимание ! Вопросы, замечания и пожелания пишите в комментариях.
Тгр в сварочном инверторе что это
- Страница 1 из 2
- 1
Добавлено (02.06.2017, 20:57)
———————————————
Вот такие кривульки вышли: Вход открытый, щуп 1:1
На балластных резисторах практически идеально. На первичке ТГР небольшая игла.
Только вот думаю, не великовата ли амплитуда?
не понимаю или dersp ошибся или я не то понял (2В\ДЕЛ)=размах 6\6 вольт.
не подскажите какая правильная должна быть осциллограмма (какой размах допустим)?
Добавлено (13.06.2017, 19:18)
———————————————
решил пожертвовать хорошим феритом от ТГР Кайзера. картинки вот такие :
одинаковое количество витков на одном фото — 0.31 мм . на другом — 0.40 мм.
картинка таже. НЕ подскажите хорошие осциллограммы ?
- Страница 1 из 2
- 1
При копировании и использовании материалов сайта ссылка на сайт обязательна.
