Какие бывают табло «выход» и как их правильно подключить

Форма и вид знаков регламентированы правилами пожарной безопасности и соответствуют требованиям ГОСТа 12.4.026-2015. Основные моменты:

• форма квадрата или прямоугольника;
• таблички зеленого цвета (не менее 50% общей площади) с белой окантовкой;
• графические знаки и надписи наносятся исключительно белым цветом;
• размер пиктограммы зависит от общей площади помещения и степени освещенности в нем.

В среднем параметры табличек рассчитывают так («а» – условная ширина):

• если знак квадратный, то его размер а*а;
• если прямоугольный – а*2а;
• ширина белой окантовки – 0,025*а.

Длина пожарного эвакуационного знака «а» варьируется от 5 до 65 см в зависимости от расстояния опознания (1-25 м). Большие размеры допустимы только при необходимости.

Радиоканальные табло «Выход».

Существуют в природе и радиоканальные табло «Выход» в составе адресных радиоканальных систем пожарной сигнализации.

Рдиоканальные табло питаются только от батареек и не могут светиться все время.

Эти табло в дежурном режиме потушены и зажигаются при поступлении сигнала активации по радиоканалу.

Оповещатель световой табличный адресный радиоканальный «С2000Р-ОСТ» АЦДР.425543.004 соответствует требованиям «Технического регламента о требованиях пожарной безопасности» (Федеральный закон № 123-ФЗ) и имеет сертификат соответствия № С-RU.ЧС13.В.00871, выданный органом по сертификации ОС «ПОЖТЕСТ» ФГУ ВНИИПО МЧС.

Это еще раз подтверждает тезис о том, что табло «Выход» может вообще не гореть в дежурном режиме и зажигаться только при сработке пожарной сигнализации.

Но это только для помещений, в которых не будет массового пребывания людей.

Светильники «Выход» в помещениях с массовым пребыванием людей должны включаться на время их пребывания (см. п. 12 приложения У к ТКП 45-2.02-190).

Как же контролировать линию управления эвакуацией?

Канал управления исполнительными устройствами табло «Выход» отличается от каналов управления другими исполнительными устройствами (вентиляцией, звуковым и речевым оповещением …) тем, что выход всегда находится в активном состоянии.

Большинство приборов осуществляют контроль полярных нагрузок обратным током при помощи оконечного устройства. Это происходит или при помощи специального диодного модуля: устройства (модуля) подключения нагрузки (УПН или МПН).

В этом случае контролируется вся цепь до оконечного устройства. Цепь каждого табло, включенного в цепь, не контролируется.

Кроме того, существует проблема контроля активированной цепи: если табло «Выход» включены, то контроль обратной полярностью проблематичен — на момент контроля табло нужно будет потушить.

Современные устройства, при помощи которых организуются линии светового и звукового оповещения, имеют возможность контролировать ток потребления нагрузки во включенном состоянии.

Всем известны релейный модуль адресной системы АСБ Рубеж «РМ-1К» и «РМ-4К» с контролем выхода

или контрольно-пусковой блок «С2000-КПБ» адресной системы Болид.

Есть подобные устройства и в составе других адресных систем пожарной сигнализации.

При настройке системы задается эталонный ток потребления устройств, подключенных к выходу. При отклонении тока потребления от эталонного выдается сигнал аварии.

Если по какой-то причине одно из табло «Выход» перестанет потреблять ток (его украдут или оно поломается), то будет выдан сигнал аварии.

Итак, мы начали с предположения о том, что линию управления эвакуацией со включенными табло контролировать не следует, и пришли к необходимости контролировать цепь каждого табло.

Но нужно ли действительно контролировать каждое табло «Выход», подключенное к линии управления эвакуацией или достаточно просто контролировать целостность линии от начала до конца, установив в самом конце линии оконечный элемент?

Существует множество приборов, имеющих выход для подключения табло «Выход» и контролирующих только целостность цепи — и они нормально себе существуют.

Адресные табло «Выход».

Мы уже рассматривали в качестве примера выше адресную метку управления из состава адресной системы «Дозор» с возможностью питания одного табло «Выход» только от адресной линии.

Еще один подобный вариант — адресные табло «Рубеж ОПОП1-R3 Выход» с питанием только по адресной линии связи.

Систему «Дозор» мы вряд ли будем внедрять, а вот если на объекте планируется адресная система пожарной сигнализации Рубеж, то стоит обратить внимание на этот вариант. Адресная линия уже будет проложена к пожарной кнопке на выходе

Не проблема завести кабель по пути к кнопке еще и на указатель «Выход»

Адресная линия уже будет проложена к пожарной кнопке на выходе. Не проблема завести кабель по пути к кнопке еще и на указатель «Выход».

Значительная экономия в кабеле. Вот только адресные табло не дешево стоят — аж 800р.

Но очень большая вероятность что экономия на кабеле и прокладке кабеля перекроет дороговизну адресных табло.

Сколько можно подключить адресных табло «Выход» в АЛС?

Чтобы прояснить ситуацию — воспользуемся программой расчета тока в АЛС прибора «Рубеж-2ОП» прот. R3.

Запулим в нее 250 адресных световых табло ОПОП 1-R3 и все увидим:

К слову сказать, программа еще и рассчитывает падение напряжения на табло и кабельных участках и сигнализирует, если напряжения для следующих табло не хватает.

Перебором является 126-е табло. Ну это мы могли и в уме посчитать, зная что ток табло 2мА (в паспорте почему-то 2,2мА). Вот только максимальный ток адресной линии прибора «Рубеж-2ОП» нигде не смог найти — только эта программа показала.

Понятно, что у нас будет табло «Выход» намного меньше 125 шт. Адресные датчики, которые будут присутствовать в этой же АЛС потребляют совсем мало.

Табло «Выход» 220В и 12В в одном месте.

При обследовании объекта всегда пытаюсь выяснить сложившуюся ситуацию и проинформировать заказчика о том, что не красиво, дорого и просто не нужно устанавливать два табло «Выход» над одной дверью.

Табло «Выход» 220В обойдутся дороже, но и выглядят намного эстетичнее — можно сделать выбор.

Табло «Выход» 220В полностью подойдут, если имеют встроенный аккумулятор.

Что же делать, если на объект уже заехали монтажники-электрики с табличками «Выход», питающимися от 220В и монтажники-слаботочники с табличками «Выход», питающимися от АПС и СОУЭ?

Коробки с табло уже завезены и табло присутствуют в обеих проектах.

Тут можно поднять :

«…световые указатели «Выход» входят в состав систем оповещения и управления при пожаре типов СО2-СО5, применение которых регламентировано СНБ 2.02.02-01 (таблица 13). При совпадении мест размещения указателей и знаков, предусмотренных СНБ 2.02.02-01, П2-2000 к СНиП 2.08.01-89 и СНБ 2.04.05-98, следует устанавливать световые указатели, входящие в систему оповещения и управления эвакуацией при пожаре. При этом электроснабжение всех устройств, входящих в систему, должно обеспечиваться по 1-й категории надежности.»

Не знаю — насколько актуально это письмо сейчас.

Требования к системе управления эвакуацией.

Что может быть проще чем табло «Выход»? Оказалось что не все так просто, поэтому ознакомимся с теорией:

Из этих теоретических исследований следует, что таблички «Выход» должны:

1. В дежурном режиме лучше гореть, но могут и не гореть.
2. В режиме «Пожар» могут гореть или мигать.
3. Должны уметь питаться от аккумулятора — встроенного или внешнего.

Коллеги в этих статьях делают вывод, что контроль целостности цепи световых табло «Выход» скорее всего не требуется, что и дает возможность применять табло с напряжением питания 220В. Хотя не факт.

Мигание световых табло 220В тоже нелегко организовать, но им позволено просто всегда гореть — значит можем без проблем применить и табло с напряжением питания 220В.

Разновидности знаков пожарного выхода

Всего утверждено 25 пожарных знаков направления движения. Каждая пиктограмма имеет свой код.

1. Е 01-01. Указатель левостороннего выхода. Размещение – над дверью или на стене по ходу пути вывода людей.
2. Е 01-01. Правосторонний выход. Размещение аналогично табличке выше.
3. Е 02-01. Пиктограмма с большой горизонтальной белой стрелкой, указывающей направление эвакуации. Не считается самостоятельным знаком, используется только в сочетании с другими табличками.
4. Е 02-02. Наклонная стрелка, показывающая направление спусков и подъемов по направлению выхода. Также требует совмещения с другими визуальными маркерами.
5. Е 03. Указатель с движением направо.
6. Е 04. Такая же пиктограмма, только налево.
7. Е 05. Изображение фигуры человека с правосторонней стрелкой по направлению к двери, расположенной вверху.
8. Е 06. Табличка пожарного выхода с фигуркой человека, бегущего по стрелке влево к двери, расположенной вверху.
9. Е 07. Указатель движения аналогично типу Е 05, только вниз.
10. Е 08. Направление к двери, расположенной слева внизу.
11. Е 09. Движение к двери из помещения вправо.
12. Е 10. Аналогичная пиктограмма с перемещением влево.
13. Е 11 и Е 12 – настенные таблички, показывающие прямое движение к выходам из помещения, расположенным справа и слева соответственно.
14. Е 13 и Е 14 – знаки движения по лестнице вниз направо и налево.
15. Е 15 и Е 16 – перемещение по лестнице вправо или влево по направлению вверх.
16. Е 17. Пиктограмма, сигнализирующая о необходимости разбить преграду (стекло) для освобождения прохода.
17. Е 18. Крупная белая стрелка, показывающая направление открытия двери движением от себя.
18. Е 19. Открытие двери движением на себя.
19. Е 20. Указатель необходимости сдвига преграды для свободного перемещения по пути эвакуации.
20. Е 21. Знак места сбора при пожаре. Расположение – на стене или двери в заранее определенном для сбора месте.
21. Е 22. Надпись «Выход». Размещается над дверью основного пути покидания помещения.
22. Е 23. Надпись «Запасный выход». Указатель второстепенного вывода людей из зоны ЧС.

Таблички Е 03-08 располагают на стенах. Е 11-12 используют в больших помещениях, подвешиваются над проходами или к потолку.

Какие бывают табло "Выход" и как их правильно подключить

С недавнего времени есть три способа организации системы управления эвакуацией. Разница заключается в исполнении световых табло «Выход»: слаботочные, 220В и адресные. Адресные табло «Выход» — это новинка, которую стоит изучить подробно.

Требования к системе управления эвакуацией.

Что может быть проще чем табло «Выход»? Оказалось что не все так просто, поэтому ознакомимся с теорией:

Из этих теоретических исследований следует, что таблички «Выход» должны:

1. В дежурном режиме лучше гореть, но могут и не гореть.
2. В режиме «Пожар» могут гореть или мигать.
3. Должны уметь питаться от аккумулятора — встроенного или внешнего.

Коллеги в этих статьях делают вывод, что контроль целостности цепи световых табло «Выход» скорее всего не требуется, что и дает возможность применять табло с напряжением питания 220В. Хотя не факт.

Мигание световых табло 220В тоже нелегко организовать, но им позволено просто всегда гореть — значит можем без проблем применить и табло с напряжением питания 220В.

Так нужно или нет контролировать целостность линии табло «Выход»?

Коллеги, в приведенных в начале ссылках, делали выводы: табло горят и это и есть визуальный контроль целостности.

Но в письме ВНИИПО МЧС о табло Выход сказано следующее.

Если управление табло «Выход» происходит от системы пожарной автоматики объекта, то распространяются все требования СП3.13130.1009 и СП 5.13130.2009.

На этой странице в самом конце можно много интересных подобных писем найти: plazma-t.ru/tehnicheskaya-podderzhka/download/.

Таким образом теория, что топологию линии табло «Выход» можно ветвить произвольно и не надо в каждое табло «Выход»устанавливать модуль контроля нагрузки, вроде как неверна.

Как же контролировать линию управления эвакуацией?

Канал управления исполнительными устройствами табло «Выход» отличается от каналов управления другими исполнительными устройствами (вентиляцией, звуковым и речевым оповещением . ) тем, что выход всегда находится в активном состоянии.

Большинство приборов осуществляют контроль полярных нагрузок обратным током при помощи оконечного устройства. Это происходит или при помощи специального диодного модуля: устройства (модуля) подключения нагрузки (УПН или МПН).

В этом случае контролируется вся цепь до оконечного устройства. Цепь каждого табло, включенного в цепь, не контролируется.

Кроме того, существует проблема контроля активированной цепи: если табло «Выход» включены, то контроль обратной полярностью проблематичен — на момент контроля табло нужно будет потушить.

Современные устройства, при помощи которых организуются линии светового и звукового оповещения, имеют возможность контролировать ток потребления нагрузки во включенном состоянии.

Всем известны релейный модуль адресной системы АСБ Рубеж «РМ-1К» и «РМ-4К» с контролем выхода

или контрольно-пусковой блок «С2000-КПБ» адресной системы Болид.

При настройке системы задается эталонный ток потребления устройств, подключенных к выходу. При отклонении тока потребления от эталонного выдается сигнал аварии.

Если по какой-то причине одно из табло «Выход» перестанет потреблять ток (его украдут или оно поломается), то будет выдан сигнал аварии.

Итак, мы начали с предположения о том, что линию управления эвакуацией со включенными табло контролировать не следует, и пришли к необходимости контролировать цепь каждого табло.

Но нужно ли действительно контролировать каждое табло «Выход», подключенное к линии управления эвакуацией или достаточно просто контролировать целостность линии от начала до конца, установив в самом конце линии оконечный элемент?

Существует множество приборов, имеющих выход для подключения табло «Выход» и контролирующих только целостность цепи — и они нормально себе существуют.

Питание табло «Выход»: 12В или 220В?

Многие наверное видели нелепую ситуацию, когда над дверью одновременно висело два совершенно разных табло «Выход» (где-то рядом обязательно еще приклеена напечатанная табличка «Выход»).

Все дело в том, что в проекте пожарной сигнализации в разделе СОУЭ (системы оповещения и управления эвакуацией) были таблички «Выход», и в проекте электрической части в разделе аварийного освещения были таблички «Выход».

На самом деле есть выбор.

Таблички «Выход» 220В.

Такие табло красивые. Внутри них аккумулятор. Стоят от 850р. И подключаются сетевым кабелем. Скорее всего к ним придется проводить отдельную линию питания 220В от группы аварийного освещения. Дорого.

Слаботочные табло «Выход».

Питание 12В, реже 24В. Дешевле кабель. Табло стоит от 160р.

Вся система значительно дешевле обходится. Табло только, мягко говоря, не ко всему дизайну подойдут.

Нужно, правда, обеспечить резервный источник питания с АКБ, но это не сильно удорожает систему.

Табло «Выход» 220В и 12В в одном месте.

При обследовании объекта всегда пытаюсь выяснить сложившуюся ситуацию и проинформировать заказчика о том, что не красиво, дорого и просто не нужно устанавливать два табло «Выход» над одной дверью.

Табло «Выход» 220В обойдутся дороже, но и выглядят намного эстетичнее — можно сделать выбор.

Табло «Выход» 220В полностью подойдут, если имеют встроенный аккумулятор.

Что же делать, если на объект уже заехали монтажники-электрики с табличками «Выход», питающимися от 220В и монтажники-слаботочники с табличками «Выход», питающимися от АПС и СОУЭ?

Коробки с табло уже завезены и табло присутствуют в обеих проектах.

«. световые указатели «Выход» входят в состав систем оповещения и управления при пожаре типов СО2-СО5, применение которых регламентировано СНБ 2.02.02-01 (таблица 13). При совпадении мест размещения указателей и знаков, предусмотренных СНБ 2.02.02-01, П2-2000 к СНиП 2.08.01-89 и СНБ 2.04.05-98, следует устанавливать световые указатели, входящие в систему оповещения и управления эвакуацией при пожаре. При этом электроснабжение всех устройств, входящих в систему, должно обеспечиваться по 1-й категории надежности.»

Не знаю — насколько актуально это письмо сейчас.

Примеры устройств пожарной сигнализации для управления табло «Выход».

Подключение табло «Выход» к Юнитроник «МАКС-УОП-В».

Показателен в этом плане модуль адресный управляющий МАКС-УОП-В, специально предназначенный для управлением табло «Выход».

В паспорте которого звучат очень приятные каждому монтажнику слова.

Конфигурация шлейфа управления – древовидная. Произвольная архитектура шлейфа управления без концевого резистора. Модуль контролирует подключение заданного количества табло «Выход».

Схема соединений табло «Выход» просто шедевр.

Подключение табло «Выход» к Рубеж «РМ-4К».

У модуля Рубеж «РМ-4К» мы можем в паспорте тоже вычитать что-то хорошее. Проскальзывает разрешение на установку только одного модуля контроля нагрузки.

Явного разрешения на произвольную топологию нет.

1 В состоянии ВЫКЛ контроль осуществляется через диод.

2 Во включенном состоянии контролируется рабочий ток и сравнивается с

током эталонной нагрузки.

Схема соединений табло «Выход» однозначна.

Подключение табло «Выход» к Болид «С2000-КПБ».

Тут сразу и не разобраться что к чему. В паспорте описаны 4 типа контроля на обрыв включенного выхода и много букв.

• При типе контроля «Обычный контроль» в качестве минимального тока выхода будет

использовано фиксированное значение тока – 5мА.

• При типе контроля «Программируемый порог «Обрыв» в качестве минимального тока выхода будет использовано значение «Ток обрыва» в конфигурации блока. Значение параметра для каждого выхода может быть задано при конфигурировании параметров блока. Или автоматически, когда для каждого включенного выхода блока будет сформировано значение параметра «Ток обрыва» на 1/8 меньше текущего тока выхода.

• При типе контроля «Контроль с периодическим отключением нагрузки» в качестве минимального тока выхода будет использовано фиксированное значение тока – 5мА. Так же раз в 30 секунд блок будет отключать нагрузку на 125мс, в течение которых, проверяется целостность линии до оконечного элемента (МПН) КЦ.

• При типе контроля «Контроль резкого понижения тока», включая выход, блок накапливает значение среднего тока КЦ. При резком уменьшении рабочего тока больше чем на 1/4 от среднего значения констатируется обрыв КЦ. Плавные изменения рабочего тока КЦ вследствие изменения напряжения питания учитываются в накапливаемом среднем значении.

Вроде все понятно, но дальше следует.

Типы контроля выхода на обрыв отличные от «Обычного» рекомендуется применять в случаях подключения к КЦ нескольких нагрузок. Например, нескольких световых или звуковых оповещателей.

Так, для нормально включенных световых оповещателей предпочтительным будет тип контроля «Контроль с периодическим отключением нагрузки». Он позволяет контролировать КЦ на всём протяжении до оконечного элемента (МПН), при этом кол-во оповещателей ограничивается только максимальным током.

При обрыве части КЦ с оконечным элементом (МПН), блок при очередном отключении выхода обнаружит обрыв и сформирует соответствующее извещение.

И дальше в качестве схемы подключения приведена печальная картинка.

Нет никакой вольности в топологии и мы должны засунуть модуль подключения нагрузки в каждое табло .

Моно встретить обсуждения, что «С2000-КПБ» может контролировать включенные табло «Выход» только до первого табло. Думаю новая версия блока уже решила эту проблему, в результате чего и появились несколько способов контроля целостности цепи.

Насколько я понимаю новый ППК «Сигнал-20М», в некотором смысле, объединен с «С2000-БКИ» и его выходы аналогичны.

Подключение табло «Выход» к прибору «Вэрс».

Сейчас даже самые дешевые приборы пожарной сигнализации имеют специальный выход для подключения табло «Выход».

Вот только надо внимательно смотреть что под этим выходом подразумевается.

Например, судя по инструкции, к ППК «Вэрс» можно подключить только одно табло «Выход»:

Кроме того, этот выход невозможно сделать активным в дежурном режиме.

Табло «Выход», подключенное к ППК «Вэрс», загорится только при неисправности питания или сработке «Пожар2».

Зачем нам нужен такой выход?

Подключение табло «Выход» к прибору «Гранд Магистр».

В руководстве по эксплуатации уже есть упоминание возможности подключения нескольких оповещателей:

Есть возможность выбора режима работы табло «Выход» — светится в дежурном режиме и мигать в режиме пожар.

Но как работает контроль целостности цепи непонятно.

Подключение табло «Выход» к «АМУ» Дозор-1А.

В рамках адресной системы Дозор-1А есть адресная метка управления «АМУ».

Инструкции к оборудованию этой адресной системы совсем никакие — непонятно как работает, но вот картинка про подключение табло — мечта.

Адресную метку управления можно использовать даже без внешнего питания — питание одного табло «Выход» может быть обеспечено от адресной линии связи.

Правда сертифицировано ли это устройства для применения в системе пожарной сигнализации непонятно.

Пойдет в копилку технических решений.

Подключение табло «Выход» к «Сигнал-20М».

Новый «Сигнал-20М» имеет целых 4 выхода, к каждому из которых можно подключить табло «Выход».

И работа этих выходов неожиданно оказывается не такая, как у пускового блока «С2000-КПБ».

Схема подключения нескольких полярных оповещателей (исполнительных устройств) к одному выходу прибора из руководства по эксплуатации:

В том же руководстве написано следующее:

Схема позволяет осуществлять контроль исправности линии связи с оповещателями (исполнительными устройствами) на всем её протяжении как в выключенном, так и во включенном состоянии.

В выключенном состоянии контролируется наличие оконечного элемента (резистора 4,7_кОм) при помощи малого тока обратной полярности.

Во включенном состоянии контроль исправности линии связи и исполнительных устройств осуществляется путем контроля тока потребления цепи выхода (прямой полярности).

Контроль исправности линии связи на обрыв во включенном состоянии осуществляется в соответствии со значением конфигурационного параметра выхода «Контроль включенного входа» и может быть реализован по-разному:

При размещении оконечного элемента (резистора 4,7 кОм) внутри корпуса последнего оповещателя (исполнительного устройства) рекомендуется использовать в качестве значения параметра «Контроль включенного входа» «Контроль с периодическим отключением нагрузки».

При подключении к выходу исполнительных устройств, для которых не приемлемо кратковременное отключение напряжения питания, допускается использовать в качестве значения параметра «Контроль включенного входа»:

– «Программируемый порог обрыва»;

– «Контроль резкого понижения тока выхода».

Иные варианты контроля не допустимы.

При размещении оконечного элемента (резистора 4,7 кОм) вне корпуса оповещателя (исполнительного устройства) следует использовать в качестве значения параметра «Контроль включенного входа» «Контроль с периодическим отключением нагрузки».

Иные варианты контроля не допустимы.

Подключение табло «Выход» к ППУ.

Специальные приборы пожарного управления предназначены для управления пожарными исполнительными устройствами.

У многих из таких приборов есть специальный выход на световые табло.

Например, рассмотрим выход линии светового оповещения ЛСО у прибора «Рокот 2 (новый)».

Как видим очень удобное решение — даже можем выбрать режим работы табло.

Адресные табло «Выход».

Мы уже рассматривали в качестве примера выше адресную метку управления из состава адресной системы «Дозор» с возможностью питания одного табло «Выход» только от адресной линии.

Еще один подобный вариант — адресные табло «Рубеж ОПОП1-R3 Выход» с питанием только по адресной линии связи.

Систему «Дозор» мы вряд ли будем внедрять, а вот если на объекте планируется адресная система пожарной сигнализации Рубеж, то стоит обратить внимание на этот вариант.

Адресная линия уже будет проложена к пожарной кнопке на выходе. Не проблема завести кабель по пути к кнопке еще и на указатель «Выход».

Значительная экономия в кабеле. Вот только адресные табло не дешево стоят — аж 800р.

Но очень большая вероятность что экономия на кабеле и прокладке кабеля перекроет дороговизну адресных табло.

Сколько можно подключить адресных табло «Выход» в АЛС?

Чтобы прояснить ситуацию — воспользуемся программой расчета тока в АЛС прибора «Рубеж-2ОП» прот. R3.

Запулим в нее 250 адресных световых табло ОПОП 1-R3 и все увидим:

К слову сказать, программа еще и рассчитывает падение напряжения на табло и кабельных участках и сигнализирует, если напряжения для следующих табло не хватает.

Перебором является 126-е табло. Ну это мы могли и в уме посчитать, зная что ток табло 2мА (в паспорте почему-то 2,2мА). Вот только максимальный ток адресной линии прибора «Рубеж-2ОП» нигде не смог найти — только эта программа показала.

Понятно, что у нас будет табло «Выход» намного меньше 125 шт. Адресные датчики, которые будут присутствовать в этой же АЛС потребляют совсем мало.

Радиоканальные табло «Выход».

Существуют в природе и радиоканальные табло «Выход» в составе адресных радиоканальных систем пожарной сигнализации.

Рдиоканальные табло питаются только от батареек и не могут светиться все время.

Эти табло в дежурном режиме потушены и зажигаются при поступлении сигнала активации по радиоканалу.

Оповещатель световой табличный адресный радиоканальный «С2000Р-ОСТ» АЦДР.425543.004 соответствует требованиям «Технического регламента о требованиях пожарной безопасности» (Федеральный закон № 123-ФЗ) и имеет сертификат соответствия № С-RU.ЧС13.В.00871, выданный органом по сертификации ОС «ПОЖТЕСТ» ФГУ ВНИИПО МЧС.

Это еще раз подтверждает тезис о том, что табло «Выход» может вообще не гореть в дежурном режиме и зажигаться только при сработке пожарной сигнализации.

Но это только для помещений, в которых не будет массового пребывания людей.

Светильники «Выход» в помещениях с массовым пребыванием людей должны включаться на время их пребывания (см. п. 12 приложения У к ТКП 45-2.02-190).

Норма П.Б.

ОБСУЖДЕНИЕ И РАЗЪЯСНЕНИЕ НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ

режим работы световых оповещателей

режим работы световых оповещателей

Доброго времени суток всем постоянным Читателям нашего блога и коллегам по цеху! В этой статье я разъясню порядок программирования работы табличек “ВЫХОД” или “Стрелок-указателей эвакуационного пути” от сработок системы пожарной сигнализации, то есть – режим работы световых оповещателей. Действительно, много споров идет по вопросу того как именно должны работать таблички “ВЫХОД” :

1) постоянно светиться в дежурном режиме и при тревоге?

2)постоянно светиться в дежурном режиме и при тревоге мигать?

3) в дежурном режиме находиться в выключенном состоянии и при тревоге светиться?

4) в дежурном режиме находиться в выключенном состоянии и при тревоге мигать?

5) вообще просто быть проколоченными к стене, а светятся или не светятся – по барабану?

При проверке смонтированных систем АПС и СОУЭ на различных объектах я сталкивался со всеми перечисленными вариантами монтажа и программирования, и монтажники и проектировщики упорно доказывают, что они все сделали правильно и по нормам и именно так и надо монтировать систему СОУЭ. Однако, мы все знаем, что правильных вариантов не может быть много – должен быть какой то один, а все остальное – заблуждение. Так какой же режим работы световых оповещателей будет правильным с точки зрения нормативных документов и логики управления эвакуацией людей при пожаре? Для начала, следует прояснить что такое вообще есть таблички “ВЫХОД”. Читаем паспорт на табличку “ВЫХОД” любого производителя и понимаем что это не просто табличка, а световой пожарный оповещатель “ВЫХОД”! Теперь следует открыть свод правил СП3.13130.2009г. “Системы противопожарной защиты. СИСТЕМА ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ ЛЮДЕЙ ПРИ ПОЖАРЕ. Требования пожарной безопасности” и прочитать что там написано в определении световых пожарных оповещателей – к чему они относятся? Читаем раздел 2 “ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ”, пункт 2.7.

2.7 эвакуационные знаки пожарной безопасности: Знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.

Будем считать, что с этим разобрались – световой оповещатель “ВЫХОД” – есть эвакуационный знак пожарной безопасности. Теперь смотрим это же СП3.13130.2009, пункты 5.1. и 5.2.

5.1 Эвакуационные знаки пожарной безопасности, принцип действия которых основан на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения. В СОУЭ 5-го типа может быть предусмотрен иной порядок включения указанных эвакуационных знаков пожарной безопасности.

5.2 Световые оповещатели ・・Выход・・ в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.

То есть, приведенный пункт требует постоянного включения и работы табличек “ВЫХОД”, в том числе, в состоянии прибора “НОРМА” (дежурный режим) для СОУЭ 2-4 типов. Для СОУЭ 5 типа предусматривается иной порядок включения, так как в составе СОУЭ 5 типа предусматриваются, в том числе, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением. Это значит, что в момент ситуации “ПОЖАР” на объектах, оборудованных СОУЭ 5 типа могут включаться световые оповещатели, которые в нормальном дежурном режиме могут быть выключены, к примеру таблички “ПОЖАР” или “ГАЗ – УХОДИ” или яркие фонари-стробоскопы с проблесковым сигналом. Действительно, зачем вводить людей в заблуждение или панику, к примеру, светящейся табличкой “ПОЖАР”, если никакого пожара нет? Все логично. Ну и конечно по пункту 5.2, касаемо кинотеатров и прочих демонстрационных залов – нет людей, значит нет смысла от постоянно светящихся табличек “ВЫХОД”, есть люди – таблички включаются. Опять же, все логично.

Теперь рассмотрим вторую часть вопроса – какой режим работы световых оповещателей должен быть в ситуации “ПОЖАР”. Опять же, читаем СП3.13130-2009, пункт 3.3

3.3 СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже. Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям……..

Означает это следующее – СОУЭ, а значит и таблички “ВЫХОД”, так как они входят в состав СОУЭ, как световые пожарные оповещатели, должны включаться (здесь в контексте УПРАВЛЯТЬСЯ) от сигнала пожарной сигнализации. То есть, когда пожарная сигнализация формирует сигнал “ПОЖАР”, с табличками “ВЫХОД” должно что то происходить. Как мы помним, они у нас светятся в состоянии “НОРМА”. Что может измениться в ситуации “ПОЖАР”? Есть только два варианта – первый – таблички погасли и второй – таблички стали мигать. Какой из вариантов правильный? Видимо первый вариант, когда таблички гаснут в ситуации “ПОЖАР” – это неправильно, так как таблички для того и нужны, чтобы показать людям путь эвакуации во время пожара, и обычная логика подсказывает, что таблички должны продолжать светиться. Хорошо, если они, в ситуации “ПОЖАР”, просто будут продолжать непрерывно светиться, как и в ситуации “НОРМА”, то это значит система пожарной сигнализации в алгоритме работы табличек “ВЫХОД” ничего не изменила, а значит режим работы световых оповещателей в ситуации “ПОЖАР” не зависит от АПС и не управляется командным сигналом установок пожарной сигнализации, что идет вразрез с положением пункта 3.3. СП3.13130-2009. Конечно, Вы в этом случае, можете легко оправдаться тем, что в СП3.13130-2009, п. 3.3 нет конкретного уточнения, что от командного сигнала пожарной сигнализации должно происходить включение именно и СВЕТОВЫХ и ЗВУКОВЫХ и РЕЧЕВЫХ оповещателей! Может, скажете ВЫ, речь в нормах идет только о пожарных сиренах и речевых колонках? И в этом случае, Вы будете абсолютно правы, так как это есть момент несовершенства формулировки нормативного документа и это плохо и даже недопустимо, так как нормативный документ должен формулировать указания таким образом, чтобы не допустить возможности двоякого толкования смысла, изложенного в конкретном пункте текста. Думаю, что если таблички “ВЫХОД”, в ситуации “ПОЖАР”, в Вашем проекте СОУЭ не изменят своего состояния и будут просто продолжать светиться, как и при ситуации “НОРМА”, то к Вашим проектным решениям сложно будет аргументированно предъявить претензии. Однако, если техническая возможность имеется и финансовые затраты не будут критичны для Заказчика, я рекомендую Вам, все таки, режим работы световых оповещателей предусмотреть проектными решениями следующим образом:

1. режим работы световых оповещателей в ситуации “НОРМА” (дежурный режим) – таблички “ВЫХОД” светятся постоянным светом, в соответствии с п.5.1 СП3.13130.2009;

2. режим работы световых оповещателей в ситуации “ПОЖАР” (режим тревоги) – таблички “ВЫХОД” прерывисто мигают, в соответствии с п.3.3. СП3.13130.2009;

Такое решение будет самым верным, так как оно будет с одной стороны, полностью соответствовать действующим нормативным документам, и с другой стороны, мигающий режим работы световых оповещателей, в ситуации “ПОЖАР”, будет привлекать внимание людей, как световой элемент с изменяющейся степенью освещенности, и соответственно, эвакуация людей будет происходить более надежно. Это именно тот результат, который требуется получить от корректной работы СОУЭ в плане обеспечить верный режим работы световых оповещателей..

На этом статью “режим работы световых оповещателей” завершаю. Буду рад, если в данной статье Вы почерпнули для себя какую то полезную информацию. Копировать статью “режим работы световых оповещателей” для размещения на иных ресурсах в интернете разрешаю только при условии сохранении всех нижеперечисленных ссылок на наш сайт, предлагаю Вам ознакомиться с другими статьями нашего блога по ссылкам:

Крепление таблички выход к потолку

Итак, что мы, как инженеры, можем предпринять, чтобы соблюсти требования норм, и в то же время, по минимуму, загромождая систему техническими излишествованиями. На Ваш выбор, предлагаем два варианта решения вопроса.

Вариант первый – монтаж сенсора присутствия людей в зале.

Как видите, минусы первого варианта очевидны – сложности программирования, условие по техническим характеристикам приемо-контрольного оборудования АПС и СОУЭ. То есть, что то простенькое из ППК, типа «Гранит» уже не подойдет, придется применять системы посложнее.

Вариант второй – дополнительный ключ управления.

Идея второго варианта проста, как скорлупа от съеденного яйца. На цепь управления табличками ВЫХОД, смонтированных в кинозале, устанавливается дополнительное устройство, которое обеспечивает подключение данной цепи к общей цепи управления световыми оповещателями здания кинотеатра, при начале работы кинозала. Соответственно, при завершении работы кинозала, это же устройство обесточивает таблички ВЫХОД. На рисунке ниже изображена элементарная структурная схема включения такого устройства.

В роли упомянутого устройства может выступить, к примеру промежуточное реле РП21 или иное реле, обмотка которого может длительное время находиться под напряжением. При подаче напряжения на обмотку реле, контакты замыкаются и световые оповещатели включаются в цепь оповещения пожарного прибора. При снятии напряжения с обмотки реле, соответственно, контакты реле размыкаются и цепь управления разрывается, свтовые оповещатели выключаются. Таким образом, режим работы табличек «ВЫХОД» приводится в соответствие с требованиями пункта 5.2 СП3.13130.2009. Логика элементарная, и ее можно еще дополнительно развить. Одной группой контактов это реле может, как мы говорили, включать и выключать цепь управления световыми оповещателями, а другой группой реле может активировать технологический шлейф «СО кинозала в работе», который оповестит пост охраны о корректном состоянии СОУЭ. Возникает вопрос – от какого именно источника будет автоматически срабатывать промежуточное реле, управляющее включением цепи СО. Здесь вариантов много, необходимо проявить творческий подход. Как правило, в современных кинотеатрах, установлен отдельный электрошкаф (и часто не один), который включается только тогда, когда в кинозале начинаются показы. Это может быть шкаф освещения, или шкаф управления электрооборудованием кинопроектора, или шкаф управления кондиционерами в помещении кинозала, или система подсветки номеров кресел и ступенек (наверное каждый видел такую). Да мало ли систем, которые включаются только тогда, когда в зал приходят люди и выключаются, когда люди уходят? Вы можете сказать – опять «человеческий фактор»? Но тут уж фиг! Можно забыть восстановить охранный шлейф после завершения сеанса, это запросто. Но забыть включить кинопроектор для возможности демонстрации фильма не возможно, иначе зачем тогда все тут собрались – надо просто идти домой. Есть конечно один «скользкий» момент в этом варианте. Это вот устройство – реле промежуточное, которое выполняет ключевую роль – оно же не имеет сертификата соответствия РФ по ПБ. И вот тут уже начинаются сомнения. С одной стороны, существует перечень оборудования и материалов, которые в обязательном порядке должны иметь сертификаты соответствия ФЗ-123, и такие устройства, как дополнительные промежуточные реле в этот перечень не входят, о чем свидетельствуют множество отказных писем. Также есть письмо ВНИИПО, в котором сказано, что дополнительно устанавливаемые в схемы приемо-контрольного оборудования, резисторы, реле, диоды не обязаны иметь отдельного сертификата. Но в то же самое время, данное реле выполняет ключевую роль управления оборудованием ППЗ, то есть физически включает и выключает пожарные оповещатели. Это, согласитесь, совсем не шутка. При таком раскладе, промежуточное реле можно легко принять за прибор управления (ПУ) системой светового оповещения. А любой прибор управления (ПУ), в соответствии с разделом 7 ГОСТ Р 53325-2012, а также с упомянутым выше Перечнем, обязаны соответствовать общим техническим требованиям и методам испытаний, иметь сертификат соответствия ПБ. К примеру, УК-ВК имеет сертификат соответствия ФЗ-123 и исполняет подобную роль в системах ППЗ. Но у УК-ВК обмотка реле 12-24 вольта, а нам требуется реле с обмоткой 220В – вот в чем основной вопрос. Хотя, какие проблемы, если уж подходить к вопросу совсем принципиально, за место промежуточного реле РП-21 устанавливаем сертифицированное УК-ВК/01 или иного исполнения, а подключаем его через понижающий источник питания, также с сертификатом пожарной безопасности и с сигнальными реле работоспособности этого источника. Например, тот же РИП 12 исп. 15, производства БОЛИД. Только аккумулятор резервного питания в этот источник мы не устанавливаем, так как у нас совсем иная задача. Мы именно, организуем не бесперебойное, а УМНО-ПЕРЕБОЙНОЕ электропитание для УК-ВК, в зависимости от режима работы кинозала. Но само собой, этот факт никак не отражается на сертификации соответствия ФЗ-123 применяемого оборудования. Все корректно, и уж точно, в этом ключе замечаний не будет. Вот взгляните на рисунок ниже – примерно такая получится схема:

Мы сами проектировали и физически реализовывали оба представленных варианта, и оба этих варианта прошли экспертизу, без замечаний. Вопросы спрашивали – «зачем применяли такие решения», но получив разъяснения, экспертиза удовлетворялась и более вопросов не задавала. Если у кого то из Коллег есть еще интересные технические варианты, как обеспечить нормативный режим работы табличек «ВЫХОД» в кинотеатрах, прошу поделиться в комментариях. Давайте вместе из хорошего искать лучшее.

На этом статья « режим работы табличек «ВЫХОД» в зрительных залах » завершается. Надеюсь, что данная статья была полезной, так как знание норм это очень важно, но не менее важно понимать, как именно эти требования норм реализовать технически. Именно этим наш сайт ценен и отличается от многих других нормативных сайтов, на мой взгляд, далекий от непристрастности. Думаю, Вы заметили, тот факт, что мы не только пишем нормативные требования, но кроме того, еще и пишем технические рекомендации, как это исполнить, имеет место быть. Вот за это нам большой респект, прошу извинить за нескромность!

Читайте другие публикации на страницах нашего сайта, ссылки на которые можно найти на Главной странице, вот несколько примеров и свеженьких статей:

Приобретайте наш сборник из более чем 130 уникальных статей на тематику пожарной безопасности, подробнее по ссылке

Инсталляция, монтаж » Установка табло "Выход" СОУЭ

Всем доброго дня! Коллеги, ситуация такая:
Монтаж табло "Выход". Нормы и требования известны. Но есть некоторые проблеммы — над дверями, практически до потолка смонтированы короба вентиляции. Вопрос: Как установить табло? На короба вентиляции (железные), я так понимаю, нельзя их ставить. А как тогда соблюсти требования? На тросах, в подвешенном состоянии? Может кто сталкивался?

2 года 5 месяцев назад

Малозёмов Константин Вячеславович

Прикручиваешь к потолку "конструкцию".На эту конструкцию и вешаешь табличку.
Что можно использовать для "конструкции" ?? Всё что угодно.Лишь бы было прочно и не горюче.А в изготовлении самой "конструкции" может подсказать только "полёт инженерной мысли".

И что бы "конструкция" обязательно крепилась к несущему основанию.

– Каргапольцев Артур Николаевич 2 года 5 месяцев назад

Спасибо, Артур. Думаю на тросиках подвесить к потолку вместе с ОПЗ)

– Малозёмов Константин Вячеславович 2 года 5 месяцев назад

Тоже вариант. Но если уже вообще никак,то . Посмотри контейнер с черметом. Там можно найти такое. Словом, как будто для тебя и было сделано. И главное .Придерживайся принципа "Если табличку повесить некуда-то она всё равно будет повешена!"
Можно конечно и у строителей что-нибудь "стибрить". Так что для начала возле вентиляционщиков и гипсокартонщиков покрутись.Может быть что-то и "перепадёт".
А к электрикам лучше и не обращайся. Они такие же ,как и мы.
Тоже всю дорогу попрошайничают.

– Каргапольцев Артур Николаевич 2 года 5 месяцев назад

Если сверху, т.е. над проходом разместить нельзя, то разместите сбоку как можно выше, думаю инспектор возражать не будет.

– Налетов Константин 2 года 5 месяцев назад

Не получится. Вдоль всей стены почти до перекрытия короб вентиляционный, а под ним дверь. От короба до дверной коробки сантиметров 5 остаётся. Тут либо подвешивать, либо конструкцию какую то городить.

– Малозёмов Константин Вячеславович 2 года 5 месяцев назад

Справа-слева от двери место есть? Или дверь в венткоробе?

– Баулин Владимир Александрович 2 года 5 месяцев назад

Можно конечно и на стену. можно и сбоку.Можно соорудить "констрюксьён" и на потолок его прибабахать. Но если злектрики проявят расторопность и раньше опс-ников ещё и СУВ приладят-то тут уж точно. мало не покажется.У электриков ведь тоже Проект.

И как "Закон подлости". Когда уже всё установлено (благодаря совместным усилиям нескольки служб). Окажется..
Что именно эта "чёртова" дверь не проходит по параметрам.И что именно эту дверь нужно выламывать и ставить другую.

– Каргапольцев Артур Николаевич 2 года 5 месяцев назад

Справа-слева место то есть, но под нормы установки не попадаем всё равно.
4.4 Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм.

– Малозёмов Константин Вячеславович 2 года 5 месяцев назад

Добрый день.
В продолжении темы такой вопрос. В коридоре установлены таблички "Выход" на коробе 100 мм. короб прикручен к потолку.
Считается ли это нарушением норм?
В СП 3 ничего нет по поводу привязки табличек к потолку, только то что не меньше 2 метров от пола.

Где следует устанавливать световые оповещатели "Выход"

Расположенные над дверями в зданиях световые таблички выхода – это часть аварийного освещения объекта, т. е. того, которое включится, если на объекте в случае пожара или другой чрезвычайной ситуации исчезнет основное электроснабжение. Световые оповещатели «Выход» предназначены для указания проема, ведущего в безопасное место и, таким образом, служат реальной подсказкой тем, кто эвакуируется из здания.

Особенности регламентации световых оповещателей «Выход»

Согласно нормативно-технической документации в отношении аварийного освещения, в составе его и освещение эвакуации, и светильники с обозначением выхода:

• знак Е22 «Выход»;
• знак Е23 «Запасной выход».

С другой стороны, эти же оповещатели «Выход» – часть СОУЭ, системы, отвечающей за оповещение и управление эвакуацией.

Поэтому, чтобы точно определить объекты и порядок установки таблоидов «Выход», нужно обратиться к нескольким документам:

• ПУЭ – правила устройства электрических установок (раздел шестой седьмого издания);
• СП – своды правил (№ 31-110-2003, № 3.13130.2009);
• Техрегламент о требованиях пожарной безопасности РФ (Федеральный закон № 123-Ф3);
• СНиП – строительные нормы и правила в отношении освещения объектов (№ 23-05-95);
• ГОСТы – государственные стандарты (Р 12.4.026-2001, Р 12.2.143-2002).

Где необходимо устанавливать световые оповещатели «Выход»

Устройства эвакуационного освещения для производственных и жилых объектов должны проектироваться таким образом, чтобы в случае отключения основного питания, светильники продолжали работать и выполнять свои функции. Для этого предусматривают независимый источник питания.

Световые указатели выхода, независимо от других источников освещения безопасности, обязательно должны быть (по ПУЭ):

• в производственных зданиях;
• в помещениях без естественного освещения;
• где присутствует одновременно 20 или более человек.

Указатели при прекращении основного питания должны автоматически переключаться на независимый автономный источник (им может служить, например, аккумуляторная батарея или дизель-генераторная установка).

Своды правил конкретизируют место установки указателей «Выход»:

1. Выходы из помещений, в которых одновременно может находиться 100 человек или больше:
   • обеденные залы;
   • актовые залы;
   • аудитории;
   • конференц-залы и другие.
2. Выходы из коридоров, если к ним примыкают помещения с численностью постоянно пребывающих там людей – более 50-ти;
3. Выходы с эстрад:
   • конференц-залов;
   • актовых залов.
4. Вдоль коридоров, если они длиннее 25-ти метров. В общежитиях коридорного типа, если на этаже вмещается более 50-ти человек. Указатели устанавливают в местах поворотов и на каждых 25-ти метрах коридора.
5. В местах выхода покупателей из торговых залов площадью 180 м 2 или супермаркетов площадью 110 м 2 .

Устанавливают указатели «Выход» над дверями, на высоте от 2-х метров.

Световые оповещатели «Выход» в системе СОУЭ

Дополнение, касающееся световых оповещателей «Выход» в системе СОУЭ: их устанавливают над выходами эвакуации, которые ведут с этажа здания наружу или в безопасную зону. Световой оповещатель «Выход» предусмотрен для систем оповещения 2, 3, 4 и 5 типов. Какой именно тип СОУЭ должен быть установлен на объекте определяет специалист, исходя из пожароопасности здания и значений нормативных показателей.

По усмотрению проектной организации указатели выхода могут быть установлены и в иных местах, если это требуется по нормативной документации.

Требования к указателям «Выход» и их размещению

Табло «Выход» допускаются:

• световые – когда источник света встроен в светильник, а сам указатель соединен с сетью аварийного освещения;
• несветовые – без источников освещения, при условии, что надпись освещена другими светильниками аварийного освещения.

Поскольку оповещатель «Выход» размещают над входными дверями, это значит, что в зоне его действия вся территория или площадь за дверью. Располагают знаки безопасности так, чтобы:

• во-первых, они не мешали открыванию / закрыванию дверей;
• во-вторых, зрительное их восприятие не зависело от положения двери.

При пожаре таблички «Выход» должны находиться в активном состоянии – либо светиться постоянным светом, либо прерывисто мигать.

Как подключить 12 вольтовое табло к 24В С2000-АСПТ

Решать такую задачу часто приходится когда на объекте применяется прибор управления пожаротушением С2000-АСПТ.

Дело в том, что напряжение на выходах С2000-АСПТ — 24В, а световые табло обычно имеют напряжение питания 12В.

Почему вообще возникает задача подключения 12В устройств к 24В?

Стандартное напряжение питания устройств пожарной сигнализации, например табло «Выход», — 12В.

При заказе оборудования на объект все оборудование по умолчанию заказывется 12В.

Прибор управления пожаротушением С2000-АСПТ хорош тем что имеет встроенный резервируемый блок питания.

Но этот блок питания 24В, поэтому выхода управления таблом, пусковой цепью и звуковым оповещением — тоже 24В.

Должностные лица, составляющие заказ оборудования, этих технических моментов не знают. Проектировщики, составляющие спецификацию оборудования, тоже.

Так и получается. Ждать табло 24В нет времени и устанавливают имеющиеся табло 12В.

При подключении табло 12В к выходу 24В оно рано или поздно сгорит.

Это подтверждает практика.

Самое первое выходит из строя табло «Автоматика отключена».

Табло «Порошок не входи» и «Порошок не входи» живут достаточно долго ввиду их нечастого применения.

Как подключить 12В табло к 24В?

Для этого нужно знать закон Ома.

Очевидно что нужно применить добавочный резистор. Какого номинала?

Ток потребления табло «Выход» и почти всех других табло 20мА (0,02А).

Нам нужно обеспечить падение напряжения на резисторе 12В.

Это подтверждают эксперименты.

Как подключить табло «Выход» к С2000-АСПТ.

Удивительно, но производитель не предусмотрел подключение табло «Выход». Возможно потому что такая задача — редкость.

На схеме подключений прибора видно, что нет лишних контролируемых выходов (Табло «Выход правильно подключать именно к управляемому выходу»).

Табло «Уходи» и «Не входи» имеют разную логику работы. «Уходи» включается в момент запуска отсчета времени задержки. «Не входи» включается когда огнетушещее вещество уже выпущено. Да и, в отличии от прибора управления пожаротушением МПТ-1 «Рубеж», в приборе С2000-АСПТ жесткая привязка назначений выходов.

Можно конечно подключить табло «Выход» к клемам «Питание внешних устройств». Но это будет неправильно, поскольку отсутствует контроль состояния цепи устройства оповещения.

А нужен ли контроль цепей для табло «Выход»?

Рассматривая варианты подключения световых табло «Выход» — выяснили, что скорее всего контроль нужен.

Таблички «Выход» тогда нельзя просто брать и подключать к клеммам «питание внешних устройств».

Стоит помнить что табло «Выход» с питанием 24В — специальная позиция и первое взятое в руки табло «Выход» будет 12В. Поэтому не забываем о резисторе 600 Ом.

Еще одно нестандартное устройство с питанием 24В.

Шкаф управления IRG (шкаф контрольно-пусковой) производства Болид тоже требует наличия напряжения питания 24В.

Для запуска нагрузки требуется подать внешнее напряжение 24В. Если с АСПТ более-менее объяснимо применение 24В, то с ШКП — непонятно.

Запуск ШКП можно произвести только с С2000-КПБ, питающимся от 24В.

В итоге на объектах получается сборная солянка из блоков питания 24В и 12В.

Стоит отметить что пусковые шкафы других производителей тоже имеют напряжение запуска 24В.

Однажды возникла необходимость управления однофазными вентилляторами подпора воздуха и оказалось что только шкафы управления вентиляторами (ШУВ) производства Плазма-Т имеют такую возможность.

Так вот, в комплекте поставки оказалось реле 12В, которым можно заменить стандартное реле, превратив ШУВ в устройство, запускающееся от 12В.

Какие бывают табло "Выход" и как их правильно подключить

С недавнего времени есть три способа организации системы управления эвакуацией. Разница заключается в исполнении световых табло «Выход»: слаботочные, 220В и адресные. Адресные табло «Выход» — это новинка, которую стоит изучить подробно.

Требования к системе управления эвакуацией.

Что может быть проще чем табло «Выход»? Оказалось что не все так просто, поэтому ознакомимся с теорией:

Из этих теоретических исследований следует, что таблички «Выход» должны:

1. В дежурном режиме лучше гореть, но могут и не гореть.
2. В режиме «Пожар» могут гореть или мигать.
3. Должны уметь питаться от аккумулятора — встроенного или внешнего.

Коллеги в этих статьях делают вывод, что контроль целостности цепи световых табло «Выход» скорее всего не требуется, что и дает возможность применять табло с напряжением питания 220В. Хотя не факт.

Мигание световых табло 220В тоже нелегко организовать, но им позволено просто всегда гореть — значит можем без проблем применить и табло с напряжением питания 220В.

Так нужно или нет контролировать целостность линии табло «Выход»?

Коллеги, в приведенных в начале ссылках, делали выводы: табло горят и это и есть визуальный контроль целостности.

Но в письме ВНИИПО МЧС о табло Выход сказано следующее.

Если управление табло «Выход» происходит от системы пожарной автоматики объекта, то распространяются все требования СП3.13130.1009 и СП 5.13130.2009.

Таким образом теория, что топологию линии табло «Выход» можно ветвить произвольно и не надо в каждое табло «Выход»устанавливать модуль контроля нагрузки, вроде как неверна.

Как же контролировать линию управления эвакуацией?

Канал управления исполнительными устройствами табло «Выход» отличается от каналов управления другими исполнительными устройствами (вентиляцией, звуковым и речевым оповещением . ) тем, что выход всегда находится в активном состоянии.

Большинство приборов осуществляют контроль полярных нагрузок обратным током при помощи оконечного устройства. Это происходит или при помощи специального диодного модуля: устройства (модуля) подключения нагрузки (УПН или МПН).

В этом случае контролируется вся цепь до оконечного устройства. Цепь каждого табло, включенного в цепь, не контролируется.

Кроме того, существует проблема контроля активированной цепи: если табло «Выход» включены, то контроль обратной полярностью проблематичен — на момент контроля табло нужно будет потушить.

Современные устройства, при помощи которых организуются линии светового и звукового оповещения, имеют возможность контролировать ток потребления нагрузки во включенном состоянии.

Всем известны релейный модуль адресной системы АСБ Рубеж «РМ-1К» и «РМ-4К» с контролем выхода

или контрольно-пусковой блок «С2000-КПБ» адресной системы Болид.

При настройке системы задается эталонный ток потребления устройств, подключенных к выходу. При отклонении тока потребления от эталонного выдается сигнал аварии.

Если по какой-то причине одно из табло «Выход» перестанет потреблять ток (его украдут или оно поломается), то будет выдан сигнал аварии.

Итак, мы начали с предположения о том, что линию управления эвакуацией со включенными табло контролировать не следует, и пришли к необходимости контролировать цепь каждого табло.

Но нужно ли действительно контролировать каждое табло «Выход», подключенное к линии управления эвакуацией или достаточно просто контролировать целостность линии от начала до конца, установив в самом конце линии оконечный элемент?

Существует множество приборов, имеющих выход для подключения табло «Выход» и контролирующих только целостность цепи — и они нормально себе существуют.

Питание табло «Выход»: 12В или 220В?

Многие наверное видели нелепую ситуацию, когда над дверью одновременно висело два совершенно разных табло «Выход» (где-то рядом обязательно еще приклеена напечатанная табличка «Выход»).

Все дело в том, что в проекте пожарной сигнализации в разделе СОУЭ (системы оповещения и управления эвакуацией) были таблички «Выход», и в проекте электрической части в разделе аварийного освещения были таблички «Выход».

На самом деле есть выбор.

Таблички «Выход» 220В.

Такие табло красивые. Внутри них аккумулятор. Стоят от 850р. И подключаются сетевым кабелем. Скорее всего к ним придется проводить отдельную линию питания 220В от группы аварийного освещения. Дорого.

Слаботочные табло «Выход».

Питание 12В, реже 24В. Дешевле кабель. Табло стоит от 160р.

Вся система значительно дешевле обходится. Табло только, мягко говоря, не ко всему дизайну подойдут.

Нужно, правда, обеспечить резервный источник питания с АКБ, но это не сильно удорожает систему.

Табло «Выход» 220В и 12В в одном месте.

При обследовании объекта всегда пытаюсь выяснить сложившуюся ситуацию и проинформировать заказчика о том, что не красиво, дорого и просто не нужно устанавливать два табло «Выход» над одной дверью.

Табло «Выход» 220В обойдутся дороже, но и выглядят намного эстетичнее — можно сделать выбор.

Табло «Выход» 220В полностью подойдут, если имеют встроенный аккумулятор.

Что же делать, если на объект уже заехали монтажники-электрики с табличками «Выход», питающимися от 220В и монтажники-слаботочники с табличками «Выход», питающимися от АПС и СОУЭ?

Коробки с табло уже завезены и табло присутствуют в обеих проектах.

«. световые указатели «Выход» входят в состав систем оповещения и управления при пожаре типов СО2-СО5, применение которых регламентировано СНБ 2.02.02-01 (таблица 13). При совпадении мест размещения указателей и знаков, предусмотренных СНБ 2.02.02-01, П2-2000 к СНиП 2.08.01-89 и СНБ 2.04.05-98, следует устанавливать световые указатели, входящие в систему оповещения и управления эвакуацией при пожаре. При этом электроснабжение всех устройств, входящих в систему, должно обеспечиваться по 1-й категории надежности.»

Не знаю — насколько актуально это письмо сейчас.

Примеры устройств пожарной сигнализации для управления табло «Выход».

Подключение табло «Выход» к Юнитроник «МАКС-УОП-В».

Показателен в этом плане модуль адресный управляющий МАКС-УОП-В, специально предназначенный для управлением табло «Выход».

В паспорте которого звучат очень приятные каждому монтажнику слова.

Конфигурация шлейфа управления – древовидная. Произвольная архитектура шлейфа управления без концевого резистора. Модуль контролирует подключение заданного количества табло «Выход».

Схема соединений табло «Выход» просто шедевр.

Подключение табло «Выход» к Рубеж «РМ-4К».

У модуля Рубеж «РМ-4К» мы можем в паспорте тоже вычитать что-то хорошее. Проскальзывает разрешение на установку только одного модуля контроля нагрузки.

Явного разрешения на произвольную топологию нет.

1 В состоянии ВЫКЛ контроль осуществляется через диод.

2 Во включенном состоянии контролируется рабочий ток и сравнивается с

током эталонной нагрузки.

Схема соединений табло «Выход» однозначна.

Подключение табло «Выход» к Болид «С2000-КПБ».

Тут сразу и не разобраться что к чему. В паспорте описаны 4 типа контроля на обрыв включенного выхода и много букв.

• При типе контроля «Обычный контроль» в качестве минимального тока выхода будет

использовано фиксированное значение тока – 5мА.

• При типе контроля «Программируемый порог «Обрыв» в качестве минимального тока выхода будет использовано значение «Ток обрыва» в конфигурации блока. Значение параметра для каждого выхода может быть задано при конфигурировании параметров блока. Или автоматически, когда для каждого включенного выхода блока будет сформировано значение параметра «Ток обрыва» на 1/8 меньше текущего тока выхода.

• При типе контроля «Контроль с периодическим отключением нагрузки» в качестве минимального тока выхода будет использовано фиксированное значение тока – 5мА. Так же раз в 30 секунд блок будет отключать нагрузку на 125мс, в течение которых, проверяется целостность линии до оконечного элемента (МПН) КЦ.

• При типе контроля «Контроль резкого понижения тока», включая выход, блок накапливает значение среднего тока КЦ. При резком уменьшении рабочего тока больше чем на 1/4 от среднего значения констатируется обрыв КЦ. Плавные изменения рабочего тока КЦ вследствие изменения напряжения питания учитываются в накапливаемом среднем значении.

Вроде все понятно, но дальше следует.

Типы контроля выхода на обрыв отличные от «Обычного» рекомендуется применять в случаях подключения к КЦ нескольких нагрузок. Например, нескольких световых или звуковых оповещателей.

Так, для нормально включенных световых оповещателей предпочтительным будет тип контроля «Контроль с периодическим отключением нагрузки». Он позволяет контролировать КЦ на всём протяжении до оконечного элемента (МПН), при этом кол-во оповещателей ограничивается только максимальным током.

При обрыве части КЦ с оконечным элементом (МПН), блок при очередном отключении выхода обнаружит обрыв и сформирует соответствующее извещение.

И дальше в качестве схемы подключения приведена печальная картинка.

Нет никакой вольности в топологии и мы должны засунуть модуль подключения нагрузки в каждое табло .

Моно встретить обсуждения, что «С2000-КПБ» может контролировать включенные табло «Выход» только до первого табло. Думаю новая версия блока уже решила эту проблему, в результате чего и появились несколько способов контроля целостности цепи.

Насколько я понимаю новый ППК «Сигнал-20М», в некотором смысле, объединен с «С2000-БКИ» и его выходы аналогичны.

Подключение табло «Выход» к прибору «Вэрс».

Сейчас даже самые дешевые приборы пожарной сигнализации имеют специальный выход для подключения табло «Выход».

Вот только надо внимательно смотреть что под этим выходом подразумевается.

Например, судя по инструкции, к ППК «Вэрс» можно подключить только одно табло «Выход»:

Кроме того, этот выход невозможно сделать активным в дежурном режиме.

Табло «Выход», подключенное к ППК «Вэрс», загорится только при неисправности питания или сработке «Пожар2».

Зачем нам нужен такой выход?

Подключение табло «Выход» к прибору «Гранд Магистр».

В руководстве по эксплуатации уже есть упоминание возможности подключения нескольких оповещателей:

Есть возможность выбора режима работы табло «Выход» — светится в дежурном режиме и мигать в режиме пожар.

Но как работает контроль целостности цепи непонятно.

Подключение табло «Выход» к «АМУ» Дозор-1А.

В рамках адресной системы Дозор-1А есть адресная метка управления «АМУ».

Инструкции к оборудованию этой адресной системы совсем никакие — непонятно как работает, но вот картинка про подключение табло — мечта.

Адресную метку управления можно использовать даже без внешнего питания — питание одного табло «Выход» может быть обеспечено от адресной линии связи.

Правда сертифицировано ли это устройства для применения в системе пожарной сигнализации непонятно.

Пойдет в копилку технических решений.

Подключение табло «Выход» к «Сигнал-20М».

Новый «Сигнал-20М» имеет целых 4 выхода, к каждому из которых можно подключить табло «Выход».

И работа этих выходов неожиданно оказывается не такая, как у пускового блока «С2000-КПБ».

Схема подключения нескольких полярных оповещателей (исполнительных устройств) к одному выходу прибора из руководства по эксплуатации:

В том же руководстве написано следующее:

Схема позволяет осуществлять контроль исправности линии связи с оповещателями (исполнительными устройствами) на всем её протяжении как в выключенном, так и во включенном состоянии.

В выключенном состоянии контролируется наличие оконечного элемента (резистора 4,7_кОм) при помощи малого тока обратной полярности.

Во включенном состоянии контроль исправности линии связи и исполнительных устройств осуществляется путем контроля тока потребления цепи выхода (прямой полярности).

Контроль исправности линии связи на обрыв во включенном состоянии осуществляется в соответствии со значением конфигурационного параметра выхода «Контроль включенного входа» и может быть реализован по-разному:

При размещении оконечного элемента (резистора 4,7 кОм) внутри корпуса последнего оповещателя (исполнительного устройства) рекомендуется использовать в качестве значения параметра «Контроль включенного входа» «Контроль с периодическим отключением нагрузки».

При подключении к выходу исполнительных устройств, для которых не приемлемо кратковременное отключение напряжения питания, допускается использовать в качестве значения параметра «Контроль включенного входа»:

– «Программируемый порог обрыва»;

– «Контроль резкого понижения тока выхода».

Иные варианты контроля не допустимы.

При размещении оконечного элемента (резистора 4,7 кОм) вне корпуса оповещателя (исполнительного устройства) следует использовать в качестве значения параметра «Контроль включенного входа» «Контроль с периодическим отключением нагрузки».

Иные варианты контроля не допустимы.

Подключение табло «Выход» к ППУ.

Специальные приборы пожарного управления предназначены для управления пожарными исполнительными устройствами.

У многих из таких приборов есть специальный выход на световые табло.

Например, рассмотрим выход линии светового оповещения ЛСО у прибора «Рокот 2 (новый)».

Как видим очень удобное решение — даже можем выбрать режим работы табло.

Адресные табло «Выход».

Мы уже рассматривали в качестве примера выше адресную метку управления из состава адресной системы «Дозор» с возможностью питания одного табло «Выход» только от адресной линии.

Еще один подобный вариант — адресные табло «Рубеж ОПОП1-R3 Выход» с питанием только по адресной линии связи.

Систему «Дозор» мы вряд ли будем внедрять, а вот если на объекте планируется адресная система пожарной сигнализации Рубеж, то стоит обратить внимание на этот вариант.

Адресная линия уже будет проложена к пожарной кнопке на выходе. Не проблема завести кабель по пути к кнопке еще и на указатель «Выход».

Значительная экономия в кабеле. Вот только адресные табло не дешево стоят — аж 800р.

Но очень большая вероятность что экономия на кабеле и прокладке кабеля перекроет дороговизну адресных табло.

Сколько можно подключить адресных табло «Выход» в АЛС?

Чтобы прояснить ситуацию — воспользуемся программой расчета тока в АЛС прибора «Рубеж-2ОП» прот. R3.

Запулим в нее 250 адресных световых табло ОПОП 1-R3 и все увидим:

К слову сказать, программа еще и рассчитывает падение напряжения на табло и кабельных участках и сигнализирует, если напряжения для следующих табло не хватает.

Перебором является 126-е табло. Ну это мы могли и в уме посчитать, зная что ток табло 2мА (в паспорте почему-то 2,2мА). Вот только максимальный ток адресной линии прибора «Рубеж-2ОП» нигде не смог найти — только эта программа показала.

Понятно, что у нас будет табло «Выход» намного меньше 125 шт. Адресные датчики, которые будут присутствовать в этой же АЛС потребляют совсем мало.

Радиоканальные табло «Выход».

Существуют в природе и радиоканальные табло «Выход» в составе адресных радиоканальных систем пожарной сигнализации.

Рдиоканальные табло питаются только от батареек и не могут светиться все время.

Эти табло в дежурном режиме потушены и зажигаются при поступлении сигнала активации по радиоканалу.

Оповещатель световой табличный адресный радиоканальный «С2000Р-ОСТ» АЦДР.425543.004 соответствует требованиям «Технического регламента о требованиях пожарной безопасности» (Федеральный закон № 123-ФЗ) и имеет сертификат соответствия № С-RU.ЧС13.В.00871, выданный органом по сертификации ОС «ПОЖТЕСТ» ФГУ ВНИИПО МЧС.

Это еще раз подтверждает тезис о том, что табло «Выход» может вообще не гореть в дежурном режиме и зажигаться только при сработке пожарной сигнализации.

Но это только для помещений, в которых не будет массового пребывания людей.

Светильники «Выход» в помещениях с массовым пребыванием людей должны включаться на время их пребывания (см. п. 12 приложения У к ТКП 45-2.02-190).

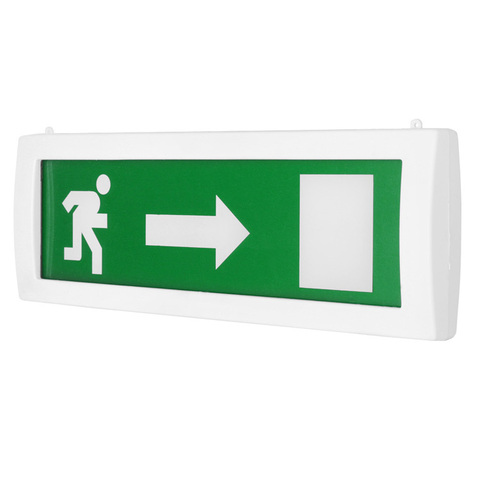

Двухстороннее световое табло «Выход» МОЛНИЯ-2-12 и МОЛНИЯ-2-24

Двухстороннее световое табло «Выход» Молния 12/24V, 40mA, IP52, -30…+55°С, 304x103x30. Поставляется в плоском корпусе из поликарбоната со сменной надписью. В зависимости от требований, тип надписи может быть любой. Световое табло имеет модификации для работы от сети постоянного напряжения 12V DC или 24V DC. Молния-2-12 и Молния-2-24 применяется в качестве светового указателя для обозначения эвакуационных выходов, направлений движения к эвакуационным выходам или в качестве информационного табло в системах охранно-пожарной сигнализации и пожаротушения.

МОДИФИКАЦИИ

Полное описание

ТИП ПРОДУКТА
Двухстороннее световое табло для систем охранно-пожарной сигнализации.

КАТЕГОРИЯ
Световое табло, световой охранно-пожарный оповещатель, световой указатель.

ОПИСАНИЕ
Корпус табло Молния-2-12 / Молния-2-24 выполнен из поликарбоната белого цвета. Для быстрой замены пиктограммы, корпус табло выполнен разборным. Пиктограммы наносятся на прозрачное акриловое стекло (ПММА). В качестве изображения используются различные надписи, эвакуационные знаки или знаки пожарной безопасности. В зависимости от требований проекта, возможно изготовление надписи или изображения любого типа.

В качестве источника света в табло «Выход» Молния применяется светодиодная линейка с торцевой подсветкой. Табло Молния-2-12 / Молния-2-24 предназначено для работы от сети постоянного тока, в зависимости от модификации рассчитано на работу от напряжения 12V DC или 24V DC. В системах охранно-пожарной сигнализации табло может применяется совместно с источниками вторичного резервного электропитания постоянного тока.

СПОСОБ УСТАНОВКИ
Световое табло «Выход» Молния предназначено для монтажа к стене или потолку в виде флага. Для выполнения крепления используется универсальный кронштейн. Кронштейн заказывается отдельно.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Табло Молния-2-12 / Молния-2-24 применяется в качестве эвакуационного указателя для обозначения эвакуационных выходов или направлений движения к ним. В системах охранно-пожарной сигнализации и пожарной автоматики. Табло «Выход» Молния может применяться как информационное, предупреждающее или запрещающее.

Напряжение питания постоянного тока

Номинальный ток потребления

Корпус – белый поликарбонат
Табло – прозрачное акриловое стекло из ПММА
Класс защиты – IP52
Диапазон рабочих температур: -30 … +55°С
Относительная влажность воздуха при +25°С – не более 90%
Габаритные размеры – 304x103x30 мм
Масса – не более 0,45кг

НАДПИСИ
В соответствии с требованиями проекта, Световое табло «Выход» Молния может быть поставлено с любой надписью или пиктограммой. Наиболее популярные варианты смотрите в разделе «Знаки и надписи для табло». Надпись наносится на акриловое стекло. Фон надписи – зеленый, красный. Нанесению надписи выполняется непосредственно на производстве.

ЦЕНА НА СВЕТОВОЕ ТАБЛО «ВЫХОД» МОЛНИЯ-2-12 / МОЛНИЯ-2-24

На нашем сайте указаны базовые отпускные цены без учета стоимости доставки в ваш регион. Цена на табло будет зависеть от объема Вашего заказа. На заказы от 10 тыс. рублей действует прогрессивная шкала скидок. При заказе от 50 тыс. рублей действуют специальные цены. Перед оформлением заказа уточните тип надписи в разделе «Знаки и надписи для табло».

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ СВЕТОВОЕ ТАБЛО «ВЫХОД» МОЛНИЯ-2-12 / МОЛНИЯ-2-24

Для быстрого оформления заказа воспользуйтесь корзиной покупок. При оформлении заказа Вам необходимо будет указать только контактную информацию. Наш менеджер уточнит наличие, цену, сроки поставки и свяжется с Вами. Вы получите ответ в течении одного рабочего дня. Оплата вашего заказа осуществляется безналичным расчетом по счету.
